Помогите советом.Не работают тахометр и ЭУР, спидометр скачет, генератор выдает 14,5. Все началось недели две назад. Перепробовал почти все, но все равно никак. После замены датчика фаз все проработало пару дней и опять все по прежнему осталось. Вернее прибавился еще и спедометр скачет во время езды как стрекозел под 200км. причем скорость городская, правда через минут 40 восстанавливался в нормальный режим. А все остальное по прежнему. Куда еще лезть. Соображаю.

Ура, зарработало! Проблема разрешена, банально тосол залил мозги. Визуально не заметил мелкие капли между лапок микросхем, думал все. В итоге одеколон на спиртовой основе) и сутки просушка платы на батарее отопления. Поставили включили зажигание и ВСЕ ЗАРАБОТАЛО. Жён пригала до потолка от радости, что ЭУР заработал))

Сегодня, всех хозяев Лада Калина, интересует вопрос: почему не работает электроусилитель руля на Калине? Ведь этот автомобиль начали производить ещё в ноябре 2004 года, с электроусилителем руля в базовой комплектации. Прошёл десятилетний юбилей, но по отзывам автолюбителей, проблема эта существует до сих пор.

Состоит электроусилитель из электромотора, механизма передачи усилия и электронной системы управления. Управление, работой электроусилителя, осуществляет электронный блок с тремя специальными датчиками, которые должны оперативно определять скорость машины, обороты мотора и необходимое усилие для поворота передних колёс.

Во время завода мотора стартером, электроусилитель руля (ЭУР), не работает. Он включается только с момента достижения 400 оборотов в минуту

коленвала и прекращает работать, когда автомобиль разгоняется более 60 км. в час.

Классификация по принципу работы

Механические либо электромеханические тахометры с прямым приводом. На стрелочный указатель обороты передаются через гибкий вал, который посредством червячной передачи получает вращение непосредственно от коленчатого вала или одного из валов трансмиссии. Принцип работы индикатора основывается на явлении индукции вихревых токов. Работа и устройство магнитного тахометра крайне схожи с принципом действия автомобильного спидометра. В современных авто подобная конструкция тахометра не применяется.

Устройство и принцип работы

Основные компоненты электромашинных и электронных тахометров:

измерительный блок, или преобразователь сигнала. Может базироваться на элементах аналоговой схемотехники либо построен с использованием специальных микросхем;
блок индикации с аналоговым или цифровым отображением количества оборотов;
вспомогательные элементы.

Схема подключения

При поиске причины, из-за которой не работает тахометр, в первую очередь важно понимать схему подключения и тип сигнала. Существуют 3 типовые схемы подключения:

Не работает эур и тахометр — автомастера.нет

Описание контактов ЭБУ М7.9.7 / Январь 7.2 Синим цветом обозначены контакты, используемые в системах с 2-мя ДК (Euro III)Красным цветом обозначены контакты, используемые в 16 кл системах 21124

Советы для автомобилистов

На левой стороне комбинации приборов легкового автомобиля Лада Калина, установлен тахометр, по которому водитель может определить частоту вращения коленчатого вала двигателя. Неисправности в электрической цепи этого прибора могут приводить либо к полному прекращению его показаний (стрелка тахометра при работающем двигателе лежит на нуле), либо к скачкам стрелки по шкале, что не позволяет определить точное число оборотов коленвала.

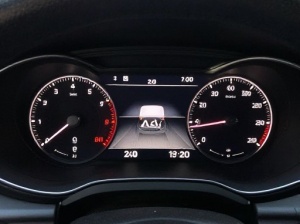

Все стрелки приборов должны начать движение из нулевого положения в конечное и обратно. Если стрелка тахометра не начала движения или движение начала, но не вернулась в исходное положение, то это будет говорить о том, что неисправность находится внутри комбинации приборов. Учитывая то, что шаговые электродвигатели, при помощи которых перемещается стрелка тахометра, и монтажные платы в розничную продажу не поступают, менять придётся всю комбинацию приборов в сборе.

Если тахометр успешно прошёл тест, тогда неисправность придётся искать за пределами комбинации приборов. Самостоятельно, большинство водителей, могут проверить только состояние клемм в колодках электрической цепи тахометра, так как это можно сделать визуально. В первую очередь нужно проверить клемму №30 низковольтного входа тахометра, к которой должен подходить коричнево-красный провод, идущий от электронного блока управления (ЭБУ). Для этого потребуется снять комбинацию приборов, отсоединив от неё колодку жгута проводов. Клемма №30 не должна быть согнутой или иметь следы коррозии.

Разбор полётов

Электронный блок управления (ЭБУ) электроусилителем руля, закреплен в неудачном месте, под радиатором печки отопителя. Любая негерметичность этой детали, вызывает намокание (ЭБУ), после чего вы почувствуете, что усилитель руля не работает и рулевое колесо стало тяжёлым.

Если во время движения вы заметите что стрелка тахометра или спидометра лежат на нуле и не шевелятся, будьте уверены, (ЭУР) вашей машины не работает. Это происходит потому, что эти приборы и (ЭУР) задействованы от одних и тех же датчиков.

Чаще всех на Калине, выходит из строя датчик скорости. Покупка нового датчика и его замена решает эту проблему. Очень часты случаи, когда замена датчиков, не помогает, (ЭУР) всё равно не работает. Начинайте методично прощупывать всю цепь проводов, относящуюся к системе (ЭУР).

Из-за постоянной вибрации автомобиля и плохого качества производства соединительные штекера и колодочки, самостоятельно разрывают электроцепи в самый неподходящий момент.

Усилитель руля Калины, плохо себя ведёт при перепадах бортового напряжения. Если, старенький генератор, выдаёт вместо 15 Вольт, меньше 30, то электронный блок управления, усилителя руля также может отказаться работать.

Причины неисправности

Итак, в основном неисправность появляется из-за разборки комбинации приборов. На многих форумах, автовладельцы жалуются, что после того, как разбирали панель, появился этот дефект.

Но, не только в этом может крыться причина. Рассмотрим, основные из них:

Сгорел моторчик управления показанием тахометра.
Вышел со строя контроллер тахометра.
Ошибка в электронном блоке управления.

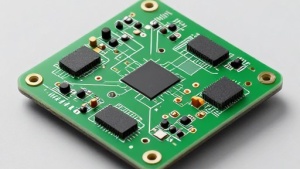

Подгорела часть платы комбинации приборов.

Таким образом, основные проблемы найдены.

Разборка приборной панель

Методы лечения

Для того чтобы стрелка тахометра возвращалась на место необходимо устранить причины появления такого эффект. Итак, рассмотрим, как лечить разные неисправности своими руками:

Сгорел моторчик. Необходимо раскрутить панель и распаять контакты элемента. Проверить сопротивление, которое должно составлять 300 Ом. При необходимости зачистить контакты и паять моторчик обратно. Если не получилось, и сопротивление отсутствует, то необходимо установить новый моторчик.
Контроллер тахометра . Если моторчик запаян, а тахометр не возвращается обратно, то необходимо найти контроллер управления и проверить его. При необходимости заменить.

Теперь известно, как устранить причины неисправности.

Диагностика

Для проверки усилителя в авто нужно демонтировать пластмассовую накладку на рулевой колонке, для этого открутите болты, фиксирующие ее снизу.

контакт голубого цвета подключается к замку зажигания, это питание 12 вольт;
контакт красно-коричневого цвета — это кабель подключения к тахометру;
серый контакт идет на контроллер скорости авто;
бело-розовый провод — контрольный индикатор усилителя;
черно-желтый контакт — это диагностическая линия;
следующий контакт пустой, провод к нему не подключен;
контакт коричневого цвета — это масса;
пустой.

Более точные результаты позволит получить проверка усилителя с помощью сканера. Но поскольку такое оборудование обычно можно найти только на СТО, можно попытаться проверить работу системы скрепкой.

Для проверки нужно сделать следующее:

Сначала отключается зажигание.
Затем, используя скрепку, необходимо замкнуть контакты под номерами 6 и 7 данного штекера, при этом сам штекер демонтировать не обязательно.
Далее, зажигание нужно включить.
Выполнив эти действия, индикатор поломки ЭУР, расположенный в приборной панели, начнет мигать, по количеству морганий можно определить поломку системы (автор видео — Гоша Вахромеев).

Как по миганию значков индикатора понять, где искать причину:

один длинный сигнал и один короткий — электроусилитель исправен;
один длинный и два коротких — нет сигнала оборотов мотора;
один длинный и три коротких — вышел из строя или отсутствует питание контроллера момента;
один длинный и четыре коротких мигания — проблемы в работе электродвигателя ЭУР;
один длинный и пять коротких — вышел из строя контроллер положения рулевого вала;
один длинный и шесть коротких — вышел из строя контроллер положения ротора мотора;
один длинный и семь коротких — неполадки в работе электросети — напряжение либо слишком высокое, либо очень низкое;
один длинный и восемь коротких — вышел из строя управляющий модуль электроусилителя;
один длинный и девять коротких — поломка контроллера скорости.

Коды ошибок

с1044 — неверная последовательность датчика положения ротора (ДПР)

c1621 — не верное напряжение 5V

с1622 — отказ цепи сигнала скорости

c1011 — цепь сигнала оборотов двигателя автомобиля, отсутствие сигнала — сигнал с датчика хола (или штатного тахометра через ограничитель напряжения) разделить на 4 и подать на вход тахометра,

c1022 — ошибка, напряжение основного вывода датчика момента — возможно, что крышка вала перетерла изоляцию и средней, зеленый провод замыкает на массу

О чём свидетельствуют скачки тахометра на больших оборотах?

Если скачет стрелка тахометра во время поездки или на больших оборотах, то проблема тоже связана, как правило, с двигателем машины. Но прежде чем обращаться к автомеханику, можно самостоятельно проверить наличие горючего в баке, осмотреть цепочку привода распределительного вала, ремень ГРМ, который соединяет коленвал и распредвал, возможно, он ослаб и его надо подтянуть. Это те основные и несерьёзные причины, которые могут вызывать перебои в двигатели и скачки его оборотов.

Если с этими элементами видимых проблем не обнаружено, то стоит ехать к автомеханикам. Промедление, не реагирование на такой сигнал, как нестабильная работа тахографа, может привести к серьёзным поломкам цилиндро-поршневой системы автомобиля и дорогостоящему ремонту.

Диагностикой и самостоятельным ремонтом, если плавает стрелка тахометра, лучше не заниматься. Стоит довериться специалистам, которые с помощью специального оборудования выявят и устранят причины сбоя.
