Лада Ларгус грузопассажирский универсал, который выпускался в различных вариантах исполнения. Наибольшую популярность получила Ларгус Кросс (Largus Cross) с 8 и 16 клапанами. Годы производства: 2012, 2013, 2014, 2015, 2021, 2021, 2018 и 2021. После этого автомобиль прошел рестайлинг и обновленный выпускается с 2021 года и по настоящее время. В данной статье вы найдете описание предохранителей и реле Лада Ларгус со схемами блоков и фото примерами исполнения. Выделим предохранитель отвечающий за прикуриватель.
Исполнение блоков и назначение элементов в них может отличаться от представленного и зависит от года выпуска и уровня оснащения Вашей Лады Ларгус (норма, стандарт, люкс).
Блок в салоне
Он находится в левом торце приборной панели, со стороны водителя, за защитной крышкой.
Фото — схема
С обратной стороны защитной крышки, на некоторых моделях, будет нанесена актуальная схема назначения предохранителей.
Схема
Описание
За работу прикуривателя отвечает предохранитель номер 38.
Отдельно, за блоком предохранителей, под панелью находится реле обогрева заднего стекла (40А).
Лада ларгус предохранитель ближнего света
Блок под капотом
Он расположен с левой стороны подкопотного пространства рядом с аккумулятором и закрыт защитной крышкой.
Вариант 1
Фото — схема
Назначение
| F1 | Резерв |
| F2 5А | Цепи: постоянного питания ЭБУ системы управления двигателем; обмотки главного реле системы управления двигателем |
| F3 25А | Силовые цепи: реле топливного насоса и катушек зажигания; главного реле системы управления двигателем |
| F4 30А | Силовая цепь реле вентилятора системы охлаждения (на автомобиле без кондиционера) |
| F5 40А | Силовые цепи: реле кондиционера; реле малой скорости вентилятора системы охлаждения (на автомобиле с кондиционером); реле большой скорости вентилятора системы охлаждения (на автомобиле с кондиционером) |
| F6 25А F7 50А | Цепи блока управления ABS |
| F8 60А | Цепи: электропитания всех потребителей, запитываемых от выключателя зажигания; левого под рулевого переключателя |
| F9 40А | Цепь электропитания блока предохранителей в салоне |
| к1 | Реле большой скорости вентилятора системы охлаждения (для автомобиля с кондиционером) |
| к2 | Реле кондиционера |
| к3 | Реле малой скорости вентилятора системы охлаждения (на автомобиле с кондиционером) или реле вентилятора системы охлаждения (на автомобиле без кондиционера) |
| к4 | Реле топливного насоса и катушек зажигания |
| к5 | Главное реле системы управления двигателем |
| к6 | Реле прикуривателя |
| к7 | Реле противотуманных фар |
| к8 | Реле вентилятора отопителя |
Вариант 2
Схема
Обозначение
Вариант 3
Схема
Расшифровка
У нас на канале мы так же подготовили видео по данной публикации. Смотрите и подписывайтесь.
Остались вопросы? Задавайте их в комментарии.
Реле обогрева заднего стекла Лада Ларгус
Это реле не установленное в монтажном блоке. Его штатное место установки под комбинацией приборов в салоне автомобиля.
11. Для замены реле обогрева стекла двери задка, расположенного под панелью приборов, снимите комбинацию приборов
Реле обогрева стекла двери задка установлено под панелью приборов (вид со снятой панелью приборов).
12. Отожмите фиксатор и отсоедините корпус реле от держателя на усилителе панели приборов.13. Отсоедините реле от колодки жгута проводов.
14. Установите реле в порядке, обратном
Что такое предохранитель и для чего он нужен? Любой современный автомобиль оснащен электрическими приемниками. Для защиты этого оборудования, а также для предотвращения больших поломок в электронике автомобиля и возгораний применяются предохранители (другое название плавкие вставки). Предохранитель представляет собой небольшую пластинку размером с монетку с выводами и служит для защиты от токов перегруза и коротких замыканий в проводке или оборудовании. При коротком замыкании или большой нагрузке плавкая вставка (тонкая проволочка внутри) перегорает и его нужно заменить на новый (благо стоят они не дорого). Для каждого приемника рассчитан его номинальный ток и следовательно, на каждый приемник устанавливается свой предохранитель (поэтому путать предохранители между собой нельзя). Для удобного использования на плавких вставках пишется их максимально пропускаемый ток и они различаются по цвету. Если у вас отказала какая-либо аппаратура (не включается), питающаяся от электричества, первым делом следует проверить, не перегорел ли предохранитель или реле, отвечающее за его работу. Расположение блока предохранителей на Ларгусе Для того чтобы посмотреть в порядке ли плавкие вставки, нужно найти блок предохранителей. На Ларгусе их всего два. Первый расположен под капотом в коммутационном блоке.

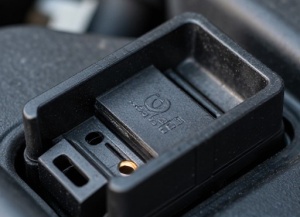

Какой? Старый кинул куда-то в ящик с болтами, новые как-то не догадался фотографировать, ибо зачем? Вставил на место старого и по бокам от декоративной крышечки кожуха ручника сзади. Самое мутное оказалось подобрать разъем взамен штатного, потому что подобного тому что был не нашел, поставил герметичный разъем с ножами пропаял, в том числе ответвления на на прикуриватели, спайки в термоусадку, весь жгут в изоленту и проложил вместе с жгутом задних стеклоподъемников. Дырки под гнезда сначала сверлышком тонким, потом сверлышком на 6 мм, потом перкой на 20 и обработка дремелем. Короче - пару часов извращений и все! Но вот халтурить с проводкой нельзя - чревато пожаром!

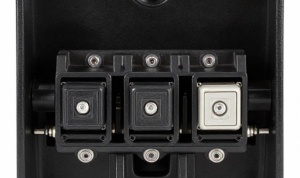

Блок реле и предохранителей также называют монтажным блоком или черным ящиком. В случае выявления проблем в автомобиле связанных с электрооборудованием, сначала проверяют предохранители и реле. Если они перегорели, заменяем их на такие же, но сначала следует определить причину перегорания. В статье содержится полное описание всех монтажных блоков Лада Ларгус.
Схема расположения предохранителей Лада Ларгус
Первый автомобиль этого семейства ВАЗ вышел в 2011 г, а уже в 2013 он стал одним из лидеров российского авторынка, еще больше упрочив победу в 2014 г. Среди различных вариантов предлагается кроссовер Ларгус Кросс, появившийся в различных комплектациях в 2015 и 2021 гг. В 2017 г было объявлено о начале производства Lada Largus на газу, что и реализовали в 2021, ставшем также годом рестайлинга представителей семейства.
Приобрести авто семейства можно с двигателем на 8 клапанов и с 16 клапанным мотором. В отличие от комплектаций, это не сильно влияет на набор предохранителей и реле, которые можно встретить в одном из двух монтажных блоков машины. Первый и основной, расположен в салоне, а второй — под капотом, что довольно типично для автовазовских моделей.
Как снять прикуриватель на Гранте
Первым делом, как и при работах с любым компонентом электроборудования автомобиля, нужно отключить питание аккумулятора и только после приступать к снятию прикуривателя. Аккуратно отгибаем края чтобы пластиковые выступы не мешали, освобождаем металлическую личинку. Затем необходимо снять центральную консоль торпеды.
Видео снятия центральной консоли Гранты
После этого на зеленом пластиковом корпусе с помощью отвертки нажимаем верхний фиксатор, и пробуем немного вытаскивать основание прикуривателя наружу. Теперь необходимо попытаться отсоединить разъем и полностью вытягиваем прикуриватель Гранты .

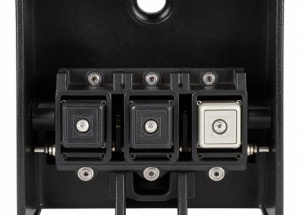

Блок предохранителей Лада Ларгус в салоне
Монтажный блок в салоне считается основным, поэтому тут установлено абсолютное большинство предохранителей электроцепей. Если быть точнее, то этот блок находится слева от приборной панели, в ее торце и прикрыт пластиковой крышкой, крепления которой хорошо заметны.
| № предохранителя | Сила тока (ампер) | Какую электроцепь защищает |
| F1 | 20 | Очиститель ветрового стекла, переключатель очистителя стекол, реле обогрева стекла двери задка |
| F2 | 5 | Комбинация приборов, реле топливного насоса, электронный блок системы управления двигателям (ЭБУ) |
| F3 | 10 | Выключатель стоп-сигнала |
| F4 | 10 | Диагностический разъем, антенный блок иммобилизатора, система контроля электрооборудованием кузова |
| F5 | — | Резерв (Р) |
| F6 | — | (Р) |
| F7 | — | (Р) |
| F8 | — | (Р) |
| F9 | 10 | Комбинация приборов, ближняя левая фара |
| F10 | 10 | Ближняя правая фара |
| F11 | 10 | Комбинация приборов, дальняя левая фара |
| F12 | 10 | Дальняя правая фара |
| F13 | 30 | Электродвигатели стеклоподъемников задних дверей |
| F14 | 30 | Электродвигатели стеклоподъемников передних дверей |
| F15 | 10 | Электронный контроль системой ABS, датчики ускорения, датчик угла поворота рулевого колеса |
| F16 | 15 | Электрообогрев передних сидений |
| F17 | 15 | Звуковой сигнал |
| F18 | 10 | Левые передние и задние габаритные огни |
| F19 F20 | 10 7,5 | Правые передние и задние габаритные огни, освещение вещевого ящика, освещение комбинации приборов, выключатель аварийной сигнализации, управление системой отопления (кондиционирования) и вентиляции, аудиосистема, прикуриватель, выключатель центрального замка, переключатели электростеклоподъемников передних дверей, фонари освещения номерного знака, правые задние габаритные огни. Задняя противотуманка |
| F21 | 5 | Электрообогрев наружных зеркал |
| F22 | — | Резерв (Р) |
| F23 | — | (Р) |
| F24 | (Р) | |
| F25 | — | (Р) |
| F26 | 5 | Система SRS |
| F27 | 20 | Электродвигатель стеклоочистителя задней двери, звуковая сигнализация, датчик ВМТ, выключатель света заднего хода |
| F28 | 15 | Управление электрооборудованием салона (энергосберегающий режим) |
| F29 | 15 | Управление электрооборудованием салона, диагностический разъем |
| F30 | 20 | Управление электрооборудованием салона |
| F31 | 15 | Противотуманные фары, их реле |
| F32 | 30 | Обогрев стекла двери задка |
| F33 | — | |
| F34 | — | |
| F35 | — | |
| F36 | 30 | Электродвигатель системы отопления, кондиционирования и вентиляции |
| F37 | 5 | Электропривод наружных зеркал заднего вида |
| F38 | 15 | Аудиосистема, прикуриватель |
| F39 | 10 | Реле электродвигателя системы отопления, кондиционирования и вентиляции |
Назначение предохранителей в блоке
Внутренний блок предохранителей оборудован элементами, отвечающими за системы:
- 1 – устройство очистки лобового стекла, подогрев кормового окна;
- 2 – приборка, ЭБУ контрольное реле бензонасоса, устройство навигации;
- 3 – кнопка выключения стопов;
- 4 – поворотники и питание диагностической колодки, управление реле габаритов, парковочный модуль;
- 5-8 – резервные ячейки;
- 9 – ближний свет левой фары, помощь в управлении приборкой, насос системы очистки фар;
- 10 – полностью отвечает за ближний свет правой фары;
- 11 – дальний левой стороны и приборка;
- 12 – правый дальний;
- 13/14 – участок задних/передних стеклоподъемников;
- 15 – устройство АБС и датчики поворота руля, ускорения;
- 16 – электроподогрев заднего дивана;
- 17 – гудок;
- 18 – габаритные огни левого борта, подсветка номеров, бардачка;
- 19 – габариты по правой стороне машины, подсветка госномеров, перчаточника, аварийка, акустика, выключатели;
- 20 – задняя противотуманка с левой стороны, и часть приборной доски;
- 21 – тенны зеркал заднего вида;
- 22 – терминал системы навигации;
- 23 – пустой;
- 24 – ЭУР;
- 25 – питание газовой установки;
- 26 – устройство преднатяжителя ремней безопасности, электроника подушек;
- 27 – индикатор положения ремня водителя, переднего пассажира, дворник заднего стекла, управление насосом стеклоомывателя;
- 28 – акустический модуль, подсветка приборки и салонного пространства;
- 29 – диагностическая колодка, ЦЭКБС;
- 30 – ЦЗ;
- 31 – передние противотуманки;
- 32 – подогрев тыльного ветрового окна и наружных зеркал;
- 33-35 – пустые гнезда;
- 36 – печка и кондер;
- 37 – привод управления зеркалами;
- 38 – прикуриватель и динамики;
- 39 –зависит от комплектации – отвечает за печку, кондиционер, систему навигации.

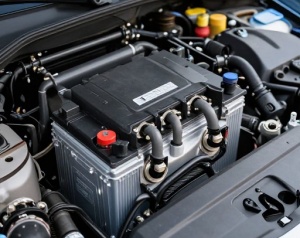

Схема предохранителей Ларгус под капотом
Монтажный блок в транспортных средствах семейства Largus служит местом расположения для всех реле и части предохранителей. Из последних представлены те, что защищают цепи системы управления мотором. Предохранители обозначены буквой F.
Блок расположен слева от аккумулятора. Чтобы до него добраться, отжимают фиксаторы, держащие крышку сбоку, сзади и спереди.
Назначение предохранителей в моторном отсеке
Каждый элемент конструкции монтажного блока отвечает за собственную цепь или отдельный прибор.
Назначение плавких вставок:
- 43 – питание электрики ГБО;
- 44/45 – управление блоками АБС;
- 46 – запитка замка зажигания;
- 47 – сигнал на салонные предохранители, расположенные после замка зажигания;
- 51 – бензонасос, ЭСУД, реле ЭБУ, головного вентилятора, защита катушек зажигания (зависит от модификации), фазораспределение, продувка адсорбера и ДК 1;
- 52 – муфта системы кондиционирования, головной кулер радиатора.

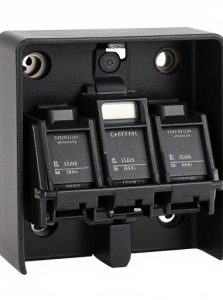

Отдельно следует рассмотреть защитные реле, расположенные в блоке:
- 299/1 – противотуманки и омыватель головной оптики;
- 299/2 – включение печки;
- 597/1 – контроль систем АБС и ЕСП;
- 597/3 – привод переключателя наружной оптики, запитка салонного блока предохранителей;
- 784 – контроль активации вентилятора радиатора и кондиционера.
Для 8 и 16 клапанной версии размещение площадки одинаково.
Почему может не работать прикуриватель
Принцип устройства одинаков для всех моделей авто. Первоначальное назначение гнезда прикуривателя на Лада Ларгус – прикуривание сигарет, поэтому внутри тонкого металлического стержня находится небольшая нить из сплава. После включения в рабочее положение контакты замыкаются, а спираль начинает разогреваться. По прошествии 15 секунд, достаточных для достижения температуры прикуривания, срабатывает реле, и система возвращает гнездо в начальное положение.
Прикуриватель на Лада Ларгус может долго работать при соблюдении основных правил эксплуатации. Но от возраста или перегрузок сети он способен поломаться. Наиболее распространенные неисправности.
