Комплект подключения обогрева лобового стекла веста
Плата предназначена для автомобилей Лада Веста и Xray (во всех комплектациях) оснащенных обогревом лобового стекла и позволяет включать обогрев лобового стекла с отдельной кнопки и отдельно от обогрева заднего стекла и зеркал.
Плата предназначена для автомобилей Лада Веста и Xray (во всех комплектациях) оснащенных обогревом лобового стекла для выведения отдельной кнопки вкл/выкл обогрева лобового.
Плата позволяет включать обогрев лобового стекла с отдельной кнопки и отдельно от обогрева заднего стекла и зеркал, а так же управлять обогревом установленным на автомобиль не имеющий его с завода.
Позволяет в зависимости от способа подключения как сохранить штатное управление обогревом лобового, так и управлять им исключительно с новой кнопки.
Плата обладает следующим набором полезных функций:
1. "Память положения" - если обогрев лобового стекла был включен при помощи
данной платы при глушении двигателя, то при повторном запуске плата
восстановит из энергонезависимой памяти его состояние, т.е. включит его.
2. Задержка включения - при каждом запуске двигателя плата выдерживает
определенную задержку при включении;
3. Таймер автовыключения. По умолчанию равен 10 минутам, время
зашивается в МК по выбору пользователя от 1 секунды до любого
значения. По истечению зашитого в прошивке периода времени обогрев
лобового автоматически выключается.
4. "Плавный старт". Обогрев лобового разделен на две половины управляется
двумя реле в подкапотном блоке. При включении одна половина обогрева
включается сразу, вторая с небольшой задержкой по времени, что позволяет
равномернее нагрузить электросистему автомобиля.
Подключается к плате на 5 кнопок (в комплект не входит и приобретается отдельно)
Помните, как работает подогрев ветрового стекла на Лада Веста и XRAY? Он включается вместе с обогревом заднего стекла, подогревом наружных зеркал и устанавливается максимальная скорость вентилятора печки. Если такой режим работы вас не устраивает, вы можете сделать включение обогрева лобового стекла отдельной кнопкой.
Внимание! Все действия вы выполняете на свой страх и риск. Автор ответственности не несет.
Потребуется: установить дополнительную нефиксируемую кнопку в панель автомобиля, реле с двумя группами переключающих контактов, диоды 1N4007 и транзистор.

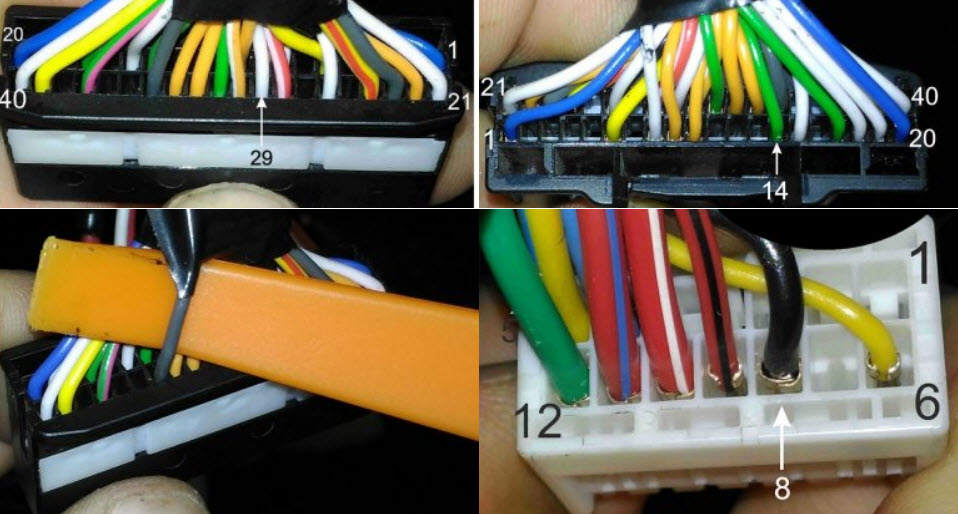

Блок управления печкой (отопителем) и кондиционером (САУКУ) снимать и разбирать не потребуется. Сигнал о нажатии кнопки включения обогрева дублируется на входе центрального блока кузовной электроники (ЦБКЭ или BCM, находится под бардачком), на контакте разъема S1-14. Выполняем подключение нефиксируемой кнопки по схеме:

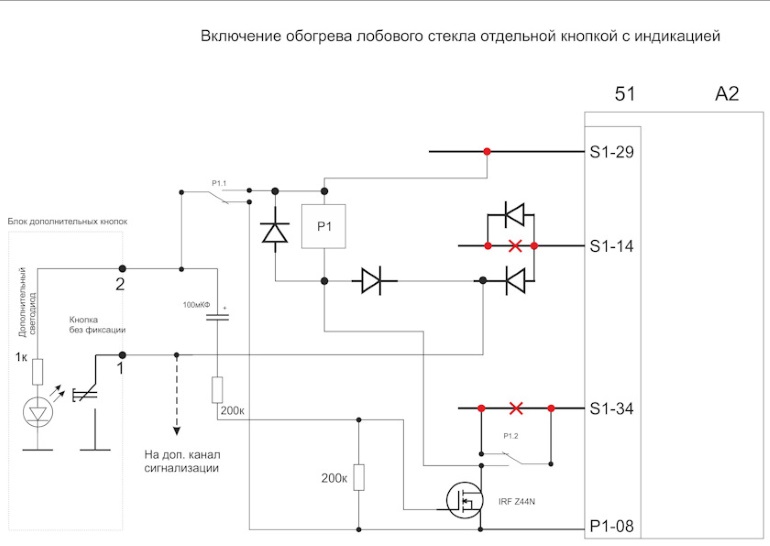

Описание схемы: При нажатии кнопки, низким уровнем на выводе S1-14 активируется штатный обогрев всего ЦБКЭ и одновременно срабатывает реле благодаря подхвату транзистором на время, определяемое емкостью конденсатора. Через 3-4 секунды на выводе S1-34 появляется низкий уровень и фиксирует реле во включенном состоянии на время, заложенное в ЦБКЭ (6 минут). Реле отключает обогрев зеркал и заднего стекла, оставляя только лобовое.
В итоге, при нажатии дополнительной кнопки загорается индикатор штатной кнопки и включается только подогрев лобового стекла. Через 6 минут он отключается самостоятельно.
Как начинается утро зимой? Когда другие чистят пластиковыми картами лобовое, на Весте включается обогрев лобового стекла. Снежный покров, накрывающий дороги и транспорт, вкупе с низкой температурой, доставляет автолюбителям неудобства — на Лада Веста попытались решить эту проблему. Россия славится суровыми зимами. Автоваз постарался приспособить новые модели к зимнему сезону. Двигатель Лада Веста заводится даже в 30 градусный мороз, а конструкция замков исключает замерзание. Дополнительные опции модели люкс, такие как подогрев лобового стекла, зеркал заднего вида и сидений, являются бонусом для водителей. В мороз не нужно вручную скребком удалять снежно-ледяной налет, достаточно включить обогрев лобового стекла. На Лада Веста подогрев быстро и легко удалит снег и лед. Также рекомендуется использовать эту функцию в метель со снегом, для снятия лишней нагрузки с механизма приводящего в движение дворники. Читайте статью до конца и узнаете как включить, как работает и какие проблемы встречаются с этой функцией!
Как правильно пользоваться
Владельцы Лада Веста уже подметили зависимость работы подогрева от погодных условий и температурного режима. Функция обогрева наиболее эффективна когда температура воздуха не выше -10 градусов. Когда снежный настил слегка подтаял и сдвинулся можно убрать его при помощи дворников, спешное включение может привести к деформации механизмов привода щеток в движение. При более низком температурном режиме необходимо больше времени для отогрева стекол. В этом случае не стоит ждать мгновенного результата работы функции.
Как включить обогрев лобового стекла
Как работает обогрев на Весте
Ветровое стекло пронизано тончайшими прозрачными нитями накаливания, которые непосредственно осуществляют основную функцию накаливания, расположены они в слоях стекла. Их можно рассмотреть при ярком солнечном свете, неудобств при вождении не доставляют. Механизм также включает в себя провода, реле, предохранитель, расположенные под передней панелью автомобиля. При включении реле замыкает контакты сетки нитей накаливания, в результате ток, распространяясь по системе, нагревает лобовое. Важной частью конструкции является электронный блок управления, регулирующий лишние затраты электроэнергии и при необходимости выключающий обогрев.
Причины неисправности обогрева на Ладе Веста
С введением функции обогрева стекла начались жалобы на то, что обогрев лобового стекла не работает. Однако причина может быть не в поломке тепловой опции. Как ранее отмечено, эффективность работы прогрева наблюдается до -10’C. Если отметка термометра опускается ниже, стоит набраться терпения и ждать.
Резкие перепады температур могут привести к деформации, трещинам, что доставит значительно крупные неприятности, так как замена стекла требует времени/денег. Оптимальное время ожидания обогрева ветровика в сильные морозы 10-15 минут.
Также причиной по которой не работает обогрев лобового может явиться сгоревший предохранитель, в этом случае необходима замена детали.
Иной раз при эксплуатации подогрева остаются полосы не прогретого снега. Такая картина говорит о том, что выведены из строя отдельные нити накаливания. Такая проблема решается полной заменой ветрового стекла автомобиля.
У самой первой партии Lada Vesta, проблемы с обогревом возникали гораздо чаще, так как прошивка блока управления была не совсем подходящей. Обновление прошивки моментально решало эту проблему.
Подключение
Не всех владельцев 2180 устраивает работа прогрева ветрового, заднего стекол и зеркал заднего вида одновременно с вентилятором печки и кондиционером. Из этой ситуации есть один выход — установка отдельной кнопки. Даже на моделях Весты не имеющих в штатной комплектации функции обогрева ветрового стекла возможно подключение этой весьма удобной функции при замене стекольного узла.
В случае если понадобилась замена лобового с подогревом по техническим причинам следует обратиться к официальному дилеру Лада. По гарантии процедура производится бесплатно, после проведения экспертизы. Необходимо удостовериться, что замена лобового с прогревом единственное решение проблемы, так как ни одна деталь не прослужит лучше родной.
Бережная эксплуатация, соблюдение рекомендаций специалистов значительно продлят срок службы прогрева. Следует исключить высокий напор воды на лобовое при посещении автомоек. Необходима своевременная замена щеток дворников, ведь не качественные дворники царапают стеклянную поверхность.
АвтоВАЗ стремится выпускать продукцию, которая будет пригодна к эксплуатации в морозы. Двигатель начинает работу даже при температуре -30 градусов, дверные замки также приспособлены к холодам. Конструкторы позаботились включить в комплектацию обогрев лобового стекла Лада Веста, так как она является продукцией высочайшего комфорта.
Однако не все модели снабжены этой функцией. Подогрев лобового стекла Лада Веста создан для того, чтобы автовладельцы не испытывали дискомфорта при езде в холодные морозы. Раньше приходилось собственноручно справляться с наледью и снегом, что отнимало силы и терпение.
Как работает обогрев лобового стекла
Опция отогрева стекол Лада Веста – незаменимая и первостепенная функция для работы автомобиля в суровые и холодные дни.
- Нет нужды более скребком вручную отдирать лед с передней и задней сторон машины. Подогрев за короткие сроки снимает оледенение спереди, сзади и на зеркалах автомобиля. При сильном ветре со снегом также стоит включать эту полезную опцию Лада Веста.
- Эффективность подогрева всех стеклянных и зеркальных элементов зависит от градуса окружающей среды. Владельцы Лада Веста отмечают, что лед и снежные покровы оттаивают за три минуты при – 3 градусах. Если лед не стек сам по себе, разумно использовать дворники. Больше времени требуется отопительному прибору в более холодную погоду, чтобы обогревать не только салон, но и внешнюю область автомобиля.
Как включить обогрев лобового стекла
Обогрев Лада Веста не предусматривает отдельной опции подключения. Включается подогрев лобовухи и боковых зеркал посредством одной единственной кнопки на приборной панели. Отключение отопления синхронизировано с этой же кнопкой. Включается обогрев лобового стекла быстро, а действует в зависимости от погодных условий.
Не работает обогрев лобового стекла
Возможные причины неполадки и их решение:
- Если обогрев ветрового стекла Lada Vesta действительно перестал включаться, необходимо в первую очередь проверить состояние предохранителя, и в случае поломки, заменить его новым.
- Бывает, что функция обогрева работает частично и не оттаивает небольшие полоски снега на ветровом стекле. Здесь поможет только полная смена его на новое.
Большинство автовладельцев, при поломке и гарантийном талоне на руках, предпочитают обращаться к дилерам с вопросом о замене, если на Лада Веста отключается подогрев. При первой жалобе продавцы ссылаются на то, что проблема решится сама собой, ведь включение функции хорошо срабатывает при несильном морозе. Если владелец соглашается на замену лобового стекла, стоит помнить, что некорректный ремонт принесет больше неприятностей, чем проблема, когда не включается оттаивание, и нужно подождать чуть больше времени.
Владельцы Лада Веста уже подметили зависимость работы подогрева от погодных условий и температурного режима. Функция обогрева наиболее эффективна когда температура воздуха не выше -10 градусов. Когда снежный настил слегка подтаял и сдвинулся можно убрать его при помощи дворников, спешное включение может привести к деформации механизмов привода щеток в движение.
Про подогрев сидений
Доработка своими руками
Внимание! Все действия вы выполняете на свой страх и риск. Автор ответственности не несет.
Потребуется: установить дополнительную нефиксируемую кнопку в панель автомобиля (либо купить блок с пятью кнопками), реле с двумя группами переключающих контактов, диоды 1N4007 и транзистор.
Описание схемы: При нажатии кнопки, низким уровнем на выводе S1-14 активируется штатный обогрев всего ЦБКЭ и одновременно срабатывает реле благодаря подхвату транзистором на время, определяемое емкостью конденсатора. Через 3-4 секунды на выводе S1-34 появляется низкий уровень и фиксирует реле во включенном состоянии на время, заложенное в ЦБКЭ (6 минут). Реле отключает обогрев зеркал и заднего стекла, оставляя только лобовое.
В итоге, при нажатии дополнительной кнопки загорается индикатор штатной кнопки и включается только подогрев лобового стекла. Через 6 минут он отключается самостоятельно.
Как включить обогрев лобового стекла
Купить готовый комплект
Инструкция по установке
Цена 900 рублей
Инструкция по установке
Цена 700 рублей
Тестирование подогрева боковых зеркал
В этот момент воздух из печки идет уже немного теплым, начинают оттаивать зоны на боковых стеклах возле зеркал, и низ лобового стекла. Также стали отчетливо заметны нити обогрева заднего стекла.
Особенность
Обладатели седана и кроссовера подметили одну технологическую особенность – подогрев лобового стекла Лада Веста и Икс Рей нельзя включить дистанционно, даже при наличии автозапуска двигателя. Из-за этого многим после дистанционного запуска мотора, даже когда силовой агрегат прогреется, приходится ждать, пока оттает лобовое стекло.
Что касается версий, которые оснащены кондиционером, то там функции памяти не имеется. Однако, как показывает практика, самостоятельно подключить обогрев лобового стекла Лада Веста или Икс Рей к дополнительному каналу сигнализации вполне реально.
Как работает обогрев на Весте
Ветровое стекло пронизано тончайшими прозрачными нитями накаливания, которые непосредственно осуществляют основную функцию накаливания, расположены они в слоях стекла. Их можно рассмотреть при ярком солнечном свете, неудобств при вождении не доставляют. Механизм также включает в себя провода, реле, предохранитель, расположенные под передней панелью автомобиля.
При активации режима принудительно включится кондиционер (если позволяют условия), электрообогрев ветрового и заднего стекла, а также боковых зеркал. Весь поток воздуха направляется в сопла обдува лобового и передних боковых стёкол, а также устанавливается максимальная скорость и температура воздуха.
Подключение
Не всех владельцев 2180 устраивает работа прогрева ветрового, заднего стекол и зеркал заднего вида одновременно с вентилятором печки и кондиционером. Из этой ситуации есть один выход — установка отдельной кнопки. Даже на моделях Весты не имеющих в штатной комплектации функции обогрева ветрового стекла возможно подключение этой весьма удобной функции при замене стекольного узла.
В случае если понадобилась замена лобового с подогревом по техническим причинам следует обратиться к официальному дилеру Лада. По гарантии процедура производится бесплатно, после проведения экспертизы. Необходимо удостовериться, что замена лобового с прогревом единственное решение проблемы, так как ни одна деталь не прослужит лучше родной.
Когда с разборкой салонных компонентов завершено, необходимо запрограммировать допканал сигнализации на импульс, длительностью в 1 секунду, при управлении с брелока. Далее допканал сигналки нужно подключить к штекеру блока САУКУ (черного цвета). Для Лада Веста это провод зеленого колера, второй с краю, что отмечен на снимке.
После такой доработки, подключение обогрева лобового стекла на Лада Веста и Икс Рей через допканал сигнализации будет происходить с брелока. А через несколько минут обогрев станет отключаться самостоятельно.
Наглядно все продемонстрировано в ролике.
Причины неисправности обогрева на Ладе Веста
С введением функции обогрева стекла начались жалобы на то, что обогрев лобового стекла не работает. Однако причина может быть не в поломке тепловой опции. Как ранее отмечено, эффективность работы прогрева наблюдается до -10’C. Если отметка термометра опускается ниже, стоит набраться терпения и ждать.
Также причиной по которой не работает обогрев лобового может явиться сгоревший предохранитель, в этом случае необходима замена детали.
Иной раз при эксплуатации подогрева остаются полосы не прогретого снега. Такая картина говорит о том, что выведены из строя отдельные нити накаливания. Такая проблема решается полной заменой ветрового стекла автомобиля. У самой первой партии Lada Vesta, проблемы с обогревом возникали гораздо чаще, так как прошивка блока управления была не совсем подходящей. Обновление прошивки моментально решало эту проблему.
Если по истечению 5 – 7 минут работы не работает обогрев стекла, тогда проверьте состояние:
- предохранителей (номер 38, 44);
- электрической проводки, на участке от блока управления к генератору, распределителям;
- работу генератора, замерьте величины исходящего тока.
С целью проведения комплексной диагностики обратитесь за помощью к специалистам СТО. Для профилактики своими силами воспользуйтесь таким прибором как мультиметр.
В Lada Vesta Comfort активировать обогрев стекла можно одним нажатием кнопки. За несколько минут поверхность стекла очистится от льда, снега.
Как работает обогрев на Весте
При более низкой температуре, например, когда на улице мороз -20 градусов, лобовое стекло нагревается медленней. Благодаря отопителю через 3-4 минуты появились первые признаки оттаивания внизу стекла. Основная часть наледи исчезает только через 7-10 минут, можно ехать.
Кстати, если внутри стекла отчетливо виднеются нити накала, а подогрев не работает, обратитесь с этим вопросом к дилеру, возможно, что данная опция просто не активирована на вашем автомобиле.
Итоги
В сильный мороз (при -20 градусах) порядок оттаивания будет примерно следующий:
- 1 минута — лед на зеркалах начинает растапливаться;
- 2,5 минуты — лед на зеркалах почти растаял, начинает оттаивать низ лобового стекла (печка);
- 4 минуты — зеркальные элементы полностью сухие, растаивает снег на нитях заднего стекла;
- 5-6 минут — ветровое стекло и зоны на боковых стеклах возле зеркал заметно отходят от льда;
- 7-8 минут — обогревы растопили лед с основной части всех стекол, можно ехать.
При более теплой погоде начинать движение можно раньше, как только обороты двигателя опустятся до рабочих. Замечаний по работе подогревов Весты нет, можно лишь придираться к тому, что обогрев сидений не регулируется.
Напомним, обсуждение причин, почему Веста плохо заводится в мороз или запуска двигателя вообще не происходит в этой статье. Другие обзоры и тесты находятся в этой категории. Оставляйте отзывы о работе подогревов в комментариях к статье.
- 1 минута – лед на зеркалах начинает растапливаться;
- 2,5 минуты – лед на зеркалах почти растаял, начинает оттаивать низ лобового стекла (печка);
- 4 минуты – зеркальные элементы полностью сухие, растаивает снег на нитях заднего стекла;
- 5-6 минут – ветровое стекло и зоны на боковых стеклах возле зеркал заметно отходят от льда;
- 7-8 минут – обогревы растопили лед с основной части всех стекол, можно ехать.
Ключевые слова: подогревы лада веста | стекла лада веста | боковые зеркала лада веста | сиденья лада веста | печка лада веста
Обнаружили ошибку? Выделите ее и нажмите Ctrl Enter..
АвтоВАЗ рассказал про модернизацию производства в 2019-2020 годах
Как решить данную проблему?
Так как опыта ремонта Весты практически ни у кого еще нет, то подавляющее большинство автовладельцев предпочитают обращаться к официальному дилеру. Что, в принципе, и верно, ведь машина на гарантии, и платить лишние деньги в гарантийный период было бы глупым решением.
Но при первом обращении многие специалисты от официального дилера предлагают покататься еще, и возможно, проблема решится сама собой. Ну, кроме недоумения, эти слова больше ничего не вызывают. На деле же, обогрев стекла может заработать более или менее нормально, но только при менее низких температурах. К примеру, от -10 до -15 проблем с оттаиванием лобового редко практически не бывает!
Но если данная проблема не решится, то скорее всего дилер предложит вам заменить лобовое стекло, так как обогрев ремонтировать скорее всего просто невозможно. А замена стекла — это уже серьезный ремонт для нового авто, и если все сделают неаккуратно, то можно будет увидеть следы вмешательства. Более того, если напортачить с клеем,и установить все на скорую руку, то могут быть и дальнейшие негативные последствия, такие как попадание воды в салон через неплотные соединения.
Так что, на месте владельцев Lada Vesta стоит подумать, менять ли стекло или ездить по привычке с включенным отопителем, направленным на лобовое стекло!
Как начинается утро зимой? Когда другие чистят пластиковыми картами лобовое, на Весте включается обогрев лобового стекла. Снежный покров, накрывающий дороги и транспорт, вкупе с низкой температурой, доставляет автолюбителям неудобства — на Лада Веста попытались решить эту проблему. Россия славится суровыми зимами.
Автоваз постарался приспособить новые модели к зимнему сезону. Двигатель Лада Веста заводится даже в 30 градусный мороз, а конструкция замков исключает замерзание. Дополнительные опции модели люкс, такие как подогрев лобового стекла, зеркал заднего вида и сидений, являются бонусом для водителей. В мороз не нужно вручную скребком удалять снежно-ледяной налет, достаточно включить обогрев лобового стекла.
На Лада Веста подогрев быстро и легко удалит снег и лед. Также рекомендуется использовать эту функцию в метель со снегом, для снятия лишней нагрузки с механизма приводящего в движение дворники. Читайте статью до конца и узнаете как включить, как работает и какие проблемы встречаются с этой функцией!
