Предохранители

Блок защитных устройств представляет собой в Ниве плату, на которой установлены одноразовые флажковые предохранители, содержащие внутри плавкую вставку. Каждая из них защищает одну или несколько электроцепей от перенапряжения.

Находится блок в салоне с левой стороны. Защитные средства пронумерованы. Так, 1 отвечает за работу:

омывателя лобового стекла;
вентилятора печки;
очистителей всех фар;
обогрев, дворник и омыватель стекла багажной двери.

Установка приборной панели ВАЗ 2110 на Lada 4×4 (ВАЗ 2121, 2131)

Lada 4×4 выпускается более 39 лет и за это время интерьер отечественного внедорожника практически не изменился. Однако, сделать салон автомобиля более комфортным можно при помощи различных доработок. Например, установить на Ниву более современный щиток приборов от ВАЗ 2110.

Снимаем старую приборную панель. Белая и красная колодки нового щитка приборов имеют другую распиновку (см. схема панели Lada 4×4), поэтому главная задача переподключить провода в нужном порядке.

А еще интересно: Как подключить датчик скорости на ниве

Блокировка дифференциала была подключена к лампе подсоса. Для ламп поворотников следует проложить дополнительные провода от кнопки аварийки. Остаются не задействованы провода подогрева заднего стекла (зелено-красный), задних противотуманок (оранжево-черный) и поворотников (голубо-белый).

Устанавливаем и подключаем датчик скорости (распиновка датчика есть на его штекере). Плюсовой провод от датчика скорости подцепляем на верхний левый блок предохранителей, минус берем со шпильки, которая держит панель. А сигнальный провод выводим к щитку приборов.

Стоит отметить, что после установки комбинации приборов от ВАЗ 2110 VDO с двумя окнами мы не только получаем более современный интерьер внедорожника, но и возможность выводить на панель температуру наружного воздуха, часы и вольтметр.

Кстати, а вы знаете, как сделать тюнинг панели ВАЗ 2110? Например, установить накладку , колодцы или затонировать !

А еще интересно: Блок предохранителей ваз 21214 нива инжектор схема

Панель приборов

Все контролирующие приборы объединены между собой. Данная комбинация состоит, в частности, из:

спидометра;
тахометра;
указателя температуры ОЖ;
12 ламп-индикаторов;
датчика заряда АКБ;
указателя уровня горючего.

Все они располагаются на панели.

На принципиальной схеме изображены комбинации имеющихся на панели приборов:

тахометр (1);
стабилизатор (2);
подсветка панели (3);
указатель разогрева ОЖ (4);
уровень бензина (5);

системы снижения уровня токсичности (6);
обогрева стекла багажной двери (7);
противотуманных фар (8);
дальнего света (9);
наружного освещения (10);
сигналов поворота (11);
уровня ТЖ (13);
давления масла (14);
блокировки дифференциала (15);
резерва горючего (16);
ремней безопасности (17);
тормоза стояночного (18).

D1, D2 – это диоды (тип IN4002).

В автомобилях, выпущенных до 96 года, есть еще вольтметр (на схеме – 12).

И, наконец, имеются два резистора:

Схема электрооборудования ВАЗ-21213

1. Передние фонари.2. Боковые указатели поворота.3. Электродвигатель омывателя ветрового стекла.4. Электродвигатель омывателя фар*.5. Коммутатор.6. Аккумуляторная батарея.7. Стартер ВАЗ-21213.8. Генератор.9. Фары.10. Моторедукторы очистителей фар*.11. Звуковой сигнал.12. Свечи зажигания.13. Концевой выключатель карбюратора.14. Электромагнитный клапан карбюратора.15. Катушка зажигания.16. Моторедуктор очистителя ветрового стекла.17. Блок управления электромагнитным клапаном карбюратора.18. Датчик-распределитель зажигания.19. Датчик указателя температуры охлаждающей жидкости.20. Датчик указателя недостаточного давления масла.21. Штепсельная розетка переносной лампы**.22. Датчик сигнализатора недостаточного уровня тормозной жидкости.23. Реле-прерыватель очистителя ветрового стекла.24. Реле включения ламп заднего противотуманного света***.25. Реле включения элемента обогрева заднего стекла.26. Реле включения очистителей и омывателя фар*.27. Реле включения ближнего света фар.28. Реле включения дальнего света фар.30. Реле включения стартера.31. Реле-прерыватель аварийной сигнализации и указателей поворота.32. Электродвигатель отопителя.33. Добавочный резистор электродвигателя отопителя.34. Лампы подсветки рычагов управления отопителем.35. Выключатель ламп наружного освещения.36. Основной блок предохранителей.37. Дополнительный блок предохранителей.38. Выключатель фонаря заднего хода.39. Выключатель стоп-сигнала.40. Регулятор ламп освещения приборов.41. Выключатель зажигания.42. Трехрычажный переключатель.43. Выключатель аварийной сигнализации.44. Выключатель очистителей и омывателей фар.45. Переключатель электродвигателя отопителя.46. Выключатель элемента обогрева заднего стекла.47. Выключатель ламп заднего противотуманного света.48. Выключатели плафонов, расположенные в стойках дверей.49. Плафоны освещения салона.50. Прикуриватель ВАЗ-21213.51. Выключатель лампы сигнализатора прикрытия воздушной заслонки карбюратора.52. Лампа сигнализатора прикрытия воздушной заслонки карбюратора.53. Выключатель лампы сигнализатора включения блокировки дифференциала.54. Выключатель лампы сигнализатора включения стояночного тормоза.55. Датчик указателя уровня и резерва топлива.56. Комбинация приборов.57. Электродвигатель омывателя заднего стекла.58. Задние фонари.59. Колодка для подключения дополнительных стоп-сигналов.60. Колодки для подключения боковых указателей габарита.61. Колодки для подключения к элементу обогрева заднего стекла.62. Фонари освещения номерного знака.63. Моторедуктор очистителя заднего стекла.

Порядок условной нумерации в колодках: А — очистителей ветрового стекла фар и заднего стекла, реле-прерывателя очистителя ветрового стекла; Б — датчика-распределителя зажигания; В — реле-прерывателя аварийной сигнализации и указателей поворота; Г — коммутатора; Д — трехрычажного переключателя; Е — выключателя аварийной сигнализации; Ж — реле включения ламп заднего противотуманного света; З — задних фонарей; И — комбинации приборов ВАЗ-21213.

Инструкция по снятию и установке

Как снять и установить на Ниву приборную панель:

Сначала необходимо на облицовке контрольного щитка демонтировать две заглушки и открутить саморезы. Далее, откручиваются саморезы, фиксирующие козырек приборки.
Правая часть облицовки панели вытягивается, демонтируются колодки с клавиш, а также разъем. Далее, облицовка контрольного щитка выводится с левой стороны, сделав это, вы можете демонтировать кнопку активации габаритных огней и оптики. После этого облицовку щитка можно полностью демонтировать.
Выкручиваются два самореза приборки, сам щиток извлекается, отключаются все разъемы и штекеры. Если в работе щитка имеются проблемы, то они решаются на этом этапе. Приборка ремонтируется, производится ее пайка, меняются выгоревшие лампочки.
Далее, производится установка щитка. При монтаже учитывайте, что отверстия в стальной планке, расположенной под приборкой, должны правильно совпасть. Дальнейшая установка производится в порядке, обратном снятию.

1. Открутите саморезы накладки.

2. Извлеките ее.

3. Отключите штекеры приборки.

Как проверить датчик скорости ВАЗ

Вышедший из строя датчик спидометра в авто ВАЗ определяется просто — в таком случае перестает работать спидометр, также он может подавать какие-то признаки жизни, но демонстрировать при этом неправильную информацию.

При помощи трубочки, пассатижей или прочего подручного инструмента прокрутите ось датчика. При этом вы должны увидеть изменяющиеся показания вольтметра: чем больше скорость, тем больше напряжение (от 0,5 до 10 В). Если такого не произошло — датчик требует замены.

Новая комбинация приборов для приборной панели Нивы

Купил б/у комбинацию приборов от 2115 VDO с двумя ЖК дисплеями. Когда покупал продавец с пеной у рта доказывал, что я не смогу ее поставить на карбовое авто и что она идет чисто на инжектор. Для проверки ее работоспособности мне давалось всего два дня. Сумел проверить на столе даже не подключая на авто. Потребовался только блок питания и несколько проводов и датчик скорости 2110.

Еще прикупил кожух комбинации приборов от 21214М. Думал не найду. Оказалось, они уже давно лежат на авторынке.

Ну и панель начинает приобретать законченный вид. Завтра планирую полноценную установку КП на авто. Соответственно, что и как делал подробно опишу.

Отечественная модель ВАЗ 2170 или Приора – популярный автомобиль, востребованный благодаря умеренной стоимости, хорошим ходовым характеристикам. Однако у машины присутствует одно слабое место – электрическая схема и проводка. Следовательно, покупателю приходится достаточно часто сталкиваться с устранением поломок данных систем. Также перед ремонтом авто необходимо тщательно изучить схему требуемого участка проводки.

Принципиальная схема(распиновка) подключения переднего жгута электропроводки на приоре

Передняя часть электросхемы автомобиля предназначена для подачи напряжения на первичный и вспомогательный контур питания бортовых систем машины. Расшифровка фишек контактных групп выглядит следующим образом:

1 – питание стартера;
2 – АКБ;
3 – подача заряда от генератора;
4 – соединительная колодка на пучок (1 – 3);
5-7 – подача питания на приборку;
8 – лампа освещения подкапотного пространства;
9-10 – головной свет;
11 – показатель уровня расширительного бачка тормозов;
12 – температура за бортом;
13 – привод омывателя;
14 – наружная индикация заднего хода;
15 – вентилятор системы охлаждения;
16 – редуктор печки;
17 – резервный резистор;
18 – привод дворников;
19 – салонный модуль реле и предохранителей;
20 – мотор печки;
21 – звуковой индикатор тревоги;
22 – питание клаксона;
А1/2, В1/2 – масса.

Схема подключения жгута ЭСУД ВАЗ 2170

Эта часть организована для подачи питания на основные приборы и систему управления двигателем машины Лада Приора. Отсюда поступает напряжение на основные узлы, агрегаты силовой установки транспортного средства, а также датчики контроля и ЭБУ.
Стандартная система подключения электрической цепи(распиновка) выглядит таким образом:

1 – питание ЭБУ;
2 – основная колодка электронной системы к приборной доске;
3 – распределительный щиток;
4 – спидометр;
5 – сенсор неровностей дорожного покрытия;
6 – индикация давления в картере двигателя;
7 – ДПДЗ;
8 – ДТОЖ;
9 – индикация датчика температуры антифриза;
10 – ДМРВ;
11 – контроль ХХ;
12 – основное реле топливного насоса;
13 – предохранитель цепи ТН;
14 – реле БЗ;
15 – предохранитель вышеуказанной цепи;
16 – плавкая вставка ЭБУ;
17 – ДПКВ;
18 – питание ДМРВ;
19 – фазораспределение;
20 – сенсор детонации смеси;
21 – ЭМК продувки адсорбера;
22 – диагностика ДМРВ;
23 – питание катушки зажигания;
24 – подача напряжения на свечи;
25 – питание топливных форсунок;
26 – клемма от катушек зажигания к ЭСУД;
27 – обратная связь с 26;
28 – разъем ЭСУД к системе впрыска;
29 – ответка на предыдущий выход;
А – фаза на АКБ;
В1/2 – масса зажигания;
С1 – масса от КЗ.

Расшифровка обозначений заднего жгута электропроводки ВАЗ Приора

Задняя часть цепи электропроводки отвечает за осветительные приборы и периферические системы автомобиля. Сюда входят лампы освещения, замки и стеклоподъемники. Распиновка наконечников и клемм выглядит так:

1 – ответка приборной панели;
2 – питание оборудования для двери за водителем;
3/28 – запитка оборудования панели переднего пассажира;
4 – обслуживание стеклоподъемников и замков дверей;
5-6 поворотники;
7 – подсветка внутри салона;
8 – размыкатель индикации ручника;
9-10 – кормовые габариты;
11 – температура внутри машины;
12-15 – размыкатели освещения внутреннего пространства машины;
16/17 – питание на приборы кормовой правой и передней левой двери соответственно;
18/19 – напряжение на задний правый и левый громкоговорители соответственно;
20 – силовая жила прикуривателя;
21 – ЭБН;
22 – контактная группа размыкателя цепи освещения грузового отсека;
23 – подогрев заднего ветрового стекла;
24 – лампа освещения багажного отсека;
25 – дополнительный стоп;
26 – силовая магистраль на электрический запор крышки багажного отделения;
27 – питание на подсветку тылового номера;
А1-4 – масса;
ХР1/3 – контроллер питания электропакета.

Распиновка подсветки заднего номера ВАЗ 2170

Малый жгут, расположенный в багажном отделении, имеет всего три клеммы:

1 – подача питания на осветители кормового ГОСномера;
2-3 – лампы освещения государственного номера;
4 – мотор блокировки крышки багажника.

Распиновка на водительскую дверь Приоры

Жгут выведен для подачи питания на оборудование водительской двери. Здесь присутствует вывод на панель клавиш, установленную в подлокотнике. Всего в связке шесть элементов:

1 – дополнительная клемма к кормовой части машины;
2 – магистраль на левый предохранитель;
3 – привод электроподъемника стекла;
4 – модуль управления подлокотника;
5 – привод блокировки двери;
6 – фишка управления зеркалом заднего вида.

Жгут проводки передней пассажирской двери

1 – продолжение основной магистрали на заднюю часть;
2 – клемма магистрали к правому переднему динамику;
3 – привод стеклоподъемника;
4 – кнопка электрического подъемника стекла;
5 – привод блокировки двери;
6 – управление положением зеркала заднего вида, а также подогрев стекла;
7 – продолжение магистрали на заднюю часть.

Жгуты задних дверей

Схема проводки задних дверей имеет всего две клеммы. При этом сторона машины не имеет принципиального значения:

1 – продолжение магистрали;
2 – привод блокировки замка.

Электрическая схема приборной панели (Торпедо) ВАЗ-2170 Приора

Часть бортовой сети предназначена для запитывания основной группы оборудования автомобиля. Здесь сосредоточены элементы управления и индикации приборной доски. От разводки осуществляется подача питания на нагруженные части и ответственные узлы:

1-3 – контактная группа переднего жгута;
4 – подача напряжения к соединителю кормовой части;
5 – подача питания от панели предохранителей;
6 – контактная группа стопов;
7 – индикация приборной доски;
8 – контроль осветителей;
9 – контактная группа аварийных подушек;
10 – клаксон;
11 – питание диагностического блока;
12 – управление бортового ПК;
13 – контроллер катушки зажигания;
14 и15 – подача напряжения на БУ ЭУР;
16 – контроль оборудования электростеклоподъемников;
17 – реле аварийной сигнализации;
18 – регулятор дворников;
19 – распределитель потока воздуха системы вентиляции;
20 – печка;
21 – привод отопителя;
22 – подогрев заднего ветрового окна;
23 – бортовые часы;
24-25 – подключение радио;
26 – кнопка аварийки;
27 – подсветка бардачка;
28 – кнопка управления подсветкой вещевого ящика;
29 – пучок проводки на зажигание;
30 – на плату управления аварийной подушкой.

Распиновка щитка приборов ВАЗ 2170 Приора

Разводка щита приборки выполнена в упрощенной версии для облегчения замены и монтажа сменных деталей. Расшифровка подключения проводки на заводских клеммах выглядит так:

Тюнинг и замена центральной консоли на Лада Приора и Калина

Современные версии автомобилей поставляются на рынок с рестайлинговой версией приборки. Здесь относительно старого поколения появилась навигация и жидкокристаллический дисплей. Установка обновленного щитка требует таких действий.

Подбор необходимой версии

Существует всего две разновидности обновленных конструкций с CAN шиной и без нее. Нюансом считается то, что версии полностью идентичны по внешнему виду. Для того чтобы узнать какая разновидность подойдет, требуется проверить дату выпуска автомобиля. Машины, произведенные до 06, 2012 не оборудованы подобной технологией.
Артикулы новых приборок с навигацией такие:

2170-3801010-50 без CAN;
2170-3801010-60 с CAN.

Также в комплекте необходимо докупить навигационную антенну и подрулевой переключатель соответствующей конструкции.

Нюансы монтажа

Распиновка блока управления светотехникой на Приоре

G56b – на редуктор корректировки приборов головного освещения;
58b – выход от подсветки и приборов;
31 – нулевой кабель земли;
Xz – 12 вольт от контакта 15 замка зажигания;
56 – переключатель реле дальнего и ближнего режима головного освещения;
1, 3 – подключение противотуманок;
2, 4 – подача сигнала на контроллер;
58 – габариты;
30 – питание от конструкции замка зажигания.

Штатная схема подключения электрооборудования(распиновка) ВАЗ 2170 Приора имеет свои недоработки и сильные стороны. Однако благодаря простой конструкции устранить дефекты можно самостоятельно, без привлечения специалистов СТО.

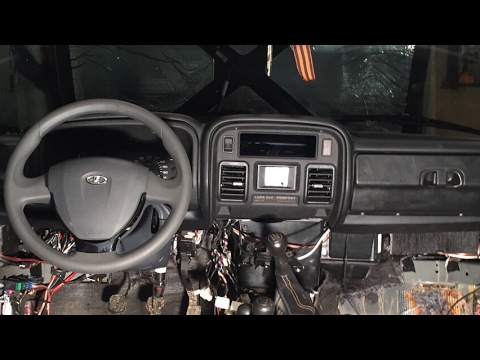

Долго думал стоит ли ставить в Ниву кнопку стар/стоп или нет, в итоге решился! Начитался здесь, что часто жало ключа ломается в самый неподходящий момент, а тут вроде кнопка, дополнительная защита от угона, удобно, светится ночью :)

Запуск происходит при выключенной передаче и ОБЯЗАТЕЛЬНО нажатой педали тормоза, если нажать без педали тормоза, то просто подается энергия, например что-бы слушать музыку когда двигатель выключен…

Выключение можно настраивать, можно сделать с нажатым тормозом, а можно без, я выбрал без…

Так же существует возможность подключения меток, приложил — запустил, но я не стал с этим морочиться, скажем дружно — нафиг нужно…

Производство кнопок налажено в Екатеринбурге и они лучше Китайских это точно!

положение ключа 1, можно включить например магнитолу

теперь выглядит так

Сама кнопка стоит 1500руб, дополнительный охранный модуль еще 2000руб

Короче, машина движется к идеалу :)

Цена вопроса: 3 500 ₽

Установка и подключение кнопки старт/стоп на автомобили Лада

Далее представлено две схемы подключения кнопки старт/стоп:

Установка готового комплекта с кнопкой, блоком управления и проводами (цена около 35$), см. каталог Алиэкспресс;
Самостоятельное изготовление одной из самых популярных схем на основе автомобильных реле (стоимость около 6$).

В обоих случаях реализовать схему можно на любом автомобиле Лада (XRAY, Веста, Ларгус, Гранта, Калина, Приора или Нива 4х4), в том числе и иномарках. Кнопка устанавливается на место замка зажигания.

Замок зажигания можно:

убрать;
оставить. Кнопку старт/стоп подключить к разъему замка зажигания (позволяет в течение 10 минут вернуться к схеме запуска с ключом), а чтобы руль не блокировался оставить в нем отпиленный и повернутый ключ.

Установка кнопки старт/стоп двигателя (готовый комплект)

Наиболее популярным среди автолюбителей считается схема, когда запуск двигателя кнопкой происходит при нажатой педали тормоза. Все нажатия короткие, то есть удерживать для работы стартера не нужно. Именно такой алгоритм работы мы и получаем:

Одно нажатие - режим ACC;
второе нажатие - зажигание включено;
третье нажатие - зажигание выключено;
Чтобы завести двигатель нужно нажать педаль тормоза и нажать кратковременно кнопку старт/стоп (если плохо заводится, можно зажать и держать кнопку, тогда стартер будет работать).

Универсальная схема подключения кнопки старт/стоп из комплекта:

Теперь в кармане можно носить только брелок от сигнализации.

Схема установки кнопки старт/стоп (минимальные затраты)

Без педали тормоза С нажатой педалью тормоза

Первое нажатие кнопки	Включение зажигания	Запуск двигателя
Второе нажатие кнопки	Выключение зажигания	Остановка двигателя
Нажатие кнопки при запущенном ДВС	Остановка двигателя

Кнопка старт/стоп без фиксации (продается отдельно на китайском рынке за 5$);
4-х контактное реле с нормально открытым контактом (3 шт);
5-ти контактное реле с нормально закрытым контактом (1 шт);
Реле задних противотуманных фар (ЗПТФ), каталожный номер 2114-3747 (23.3777);
Провода и клеммы.

Описание подключений к реле ЗПТФ (цвета проводов указаны для ВАЗ 21214 (Нива)):

Рабочий контакт реле (+) — подключаем +12В от АКБ (коричневый цвет в колодке замка зажигания).
Разрешающий сигнал (+) — тоже +12В от АКБ, т.к. стоит перемычка между 1 и 2 контактами.
Общий (-) — масса.
Рабочий контакт реле (нагрузка) — подключен +12В при включении зажигания (голубой провод в колодке замка зажигания).
Управляющий сигнал (-) — подключаем кнопку старт/стоп.
Разрешающий сигнал (+) — пусто.

Общая схема подключения кнопки старт/стоп:

Всего в машине будет три точки подключения:

Колодка замка зажигания (контакт 15 - +12В после зажигания, контакт 30 - +12В от АКБ);
К концевику педали тормоза;
К проводу управления (блокировка) стартером, чтобы стартер не работал после запуска двигателя. Найти подходящий контакт можно в моторном отсеке (для Нивы - это черно-красный провод), либо подключится к лампе давления масла или лампе аккумулятора.

В случае использования сигнализации, в схему можно добавить еще одно 5-ти контактное реле, которое будет блокировать кнопку при постановке машины на охрану:

А как считаете вы, нужно ли отказываться от привычного замка зажигания с ключом в пользу кнопки? Какой вариант такого тюнинга вам больше подходит? Напомним, в статье представлено только две схемы подключения, на самом деле их на много больше. Кстати, а вы знаете, как на Гранте сделать автоматическое открытие багажника?

Фото: бортовой журнал Cashok73 и ivan620

Обнаружили ошибку? Выделите ее и нажмите Ctrl+Enter..

Кнопка Старт-стоп в ниву — Лада 4x4 3D, 1.6 л., 1980 года на DRIVE2

Еще в прошлом году заказал с али кнопку старт-стоп. Поставил ее уже давно, но только сейчас довел до ума. Не хотел делать запись пока полностью не закончу. А всё это время тестировал кнопку и за пол года она меня не огорчила.

Вот в такой коробочке она пришла

Подготовка к установке

Схема подключения. Сделал пометки какой провод на какой контакт замка зажигания идет у нас в ниве.

Очень помог старый замок, в котором сломался ключ и по счастливой случайности я его не выкинул)

Т.к. рабочий замок зажигания я вытаскивать не хотел, а распиновку посмотреть надо, старый замок очень пригодился

Подключаем всё в тестовом режиме

Фишки на замке зажигания у меня небыло и я подключил напрямую

Заводится нивас отлично. И теперь есть режим ACC как в нормальных машинах)

Переходим к эстетической части вопроса. Т.к. я поставил подрулевые с лачетти, то и кожух рулевой колонки хотелось поставить нормальный. Решил ставить с шеви нивы.

Новый кожух шевроле нива

Резиновое кольцо замка зажигания ВАЗ 2110

Пришлось кое-что отрезать, кое-где нагреть феном, но в итоге получилось круто

Ставим кожух на место

Кнопка старт-стоп на месте

Сам блочек приклеил на двухсторонний скотч с внутренней стороны кожуха

Будут вопросы по подключению кнопки, пишите. Постараюсь на все ответить.

Установка кнопки старт стоп вместо замка зажигания своими руками: схема и примеры

Стартер работает одну-две секунды, после чего автомобиль заводится. Если мотор требуется заглушить, водитель вновь выжимает тормоза до отказа и щёлкает кнопкой.

Достоинства и недостатки устройства

Но без минусов тоже не обошлось:

для запуска двигателя водитель должен обязательно сидеть в машине и жать на тормоза. Привыкнуть к этой особенности запуска мотора бывает непросто, особенно автолюбителям-новичкам;
если водитель решит поставить на машину с кнопкой сигнализацию с функцией автозапуска (для прогрева машины зимой, например), то с этим могут возникнуть проблемы, которые, к счастью, решаемы. Просто водителю надо будет иметь при себе пару брелоков. Один из них придётся отдать установщикам сигнализации, чтобы они его разобрали, вынули микросхему и поставили её в машину. После этого ток будет подаваться только в момент старта двигателя. Но за всё это автовладельцу придётся серьёзно доплачивать мастерам;
если на машине уже установлена кнопка, а сигнализации ещё нет, то её установка обойдётся водителю дороже, иногда — в два раза.

схема, предусматривающая использование ключа зажигания. При использовании этого варианта завести машину без ключа невозможно: водитель вначале поворачивает ключ и только потом жмёт на кнопку;
модификация без ключа зажигания. Двигатель запускается простым нажатием клавиши. Это очень удобно, однако при неправильной установке устройства машина может стать лёгкой добычей злоумышленников;
схема с коротким нажатием кнопки. Водитель жмёт на клавишу всего 1–2 секунды, стартер делает несколько оборотов и выключается сразу же после запуска двигателя;
варианты с долгим нажатием кнопки. В этом случае владелец может удерживать кнопку сколько угодно, а стартер будет вращаться до тех пор, пока двигатель не запустится;
схема, предусматривающая включение зажигания лишь после нажатия клавиши;
модификация, при которой зажигание включается на 1 секунду раньше стартера.

Кроме того, возможны сочетания нескольких вышеперечисленных вариантов: всё зависит от того, чего именно хочет добиться автовладелец. Однако установка подобных комбинированных схем требует определённых знаний автомобильного электрооборудования.

Как установить механизм в автомобиль

Далее рассмотрен наиболее простой и доступный вариант установки кнопки, которая будет работать так: первое нажатие клавиши в сочетании с нажатой педалью тормоза запустит мотор, второе нажатие его заглушит.

Расходные материалы и инструменты

Для установки устройства вам потребуется:

Порядок монтажа устройства:

Работа устройства сводится к тому, чтобы создать в машине 3 точки для подключения: одна должна находиться в колодке зажигания, вторая — на концевом переключателе педали тормоза, третья на проводе управления.

В других схемах вышеизложенный принцип сохраняется: есть кнопка с разноцветными проводами, которые сложно перепутать. Если проблема и может возникнуть, то с проводами жёлтыми, поскольку на некоторых моделях кнопок их предусмотрено три. Здесь нужно помнить следующее: тонкий жёлтый провод, находящийся на жгуте, контролирует тормоза. Два оставшихся провода идут на зажигание.

Ещё автолюбитель может столкнуться с фиолетовым проводом. Такие провода, как правило, запускают двигатель. Красный провод подаётся на отрицательную клемму аккумулятора, чёрный — на положительную. На схеме всё это может выглядеть вот так:

Чтобы правильно вмонтировать устройство в систему, необходимо соблюдать приведённую ниже последовательность действий:

Личинка замка зажигания извлечена из гнезда

Жгут обрезанных проводов из замка зажигания

Провода на блоке зажигания тщательно обматываются изолентой

Как кнопка влияет на защиту от угона

Проблемы могут возникнуть тогда, когда брелок из схемы исключается. Обычно такое происходит, когда установкой механизма занимаются дилетанты. Выход прост: доверить установку кнопки профессионалам.

Подключение магнитолы в ваз – лада. схемы и видео подключения

В настоящей статье мы рассмотрим способы и схемы подключения автомагнитол в автомобили марики ВАЗ, Лада, следующих моделей: ВАЗ 2101, 2102, 2103, 2104, 2105, 2106, 2107, 2108, 2109, 21099, 2110, 2111, 2112, 2113, 2114, 2115, Приора, Калина, Нива схемы подключения более новых моделей вы можете найти в самом начале статьи, посвященной подключению магнитол в автомобили различных марок . Итак, схемы:

Стандартная схема подключения магнитолы для ВАЗ 2101, 2102, 2103, 2104, 2105, 2106, 2107, Нива

Схема подключения магнитолы для ВАЗ от замка зажигания с использование реле

Схема подключения магнитолы для ВАЗ от замка зажигания с использование реле (Вариант 2)

Схема подключения магнитолы для ВАЗ от замка зажигания с использование реле (Вариант 3)

Схема подключения магнитолы для ВАЗ от кнопки с использование реле

Схема подключения магнитолы для ВАЗ от сигнализации с использование реле

Схема подключения магнитолы для ВАЗ 2107 с инжектором

Схема подключения магнитолы для ВАЗ 2109, 2109, 21099

Схема подключения магнитолы для ВАЗ 2109, 2109, 21099. Распиновка контактов (для всех моделей ВАЗ)

Схема подключения магнитолы для ВАЗ при которой: ГУ (головное устройство, магнитола) включается только при включении зажигания, при выключении зажигания ГУ продолжает работать, при постановке сигнализации на охрану ГУ отключается

Схема подключения магнитолы для ВАЗ 2110, 2111, 2112, 2113, 2114, 2115

Схема подключения магнитолы для Лада Калина, Приора (и Ларгус)

Схема подключения магнитолы для Лада Калина, Приора (и Ларгус). Распиновка контактов

Очень полезный ролик, где подробно рассматривается правильное подключение магнитолы, позволяющее избежать потери энергии аккумулятора в неактивном режиме магнитолы, а так же рассмативаются наглядно схемы подключения от замка зажигания

Новая Лада: Что делать, если не работает электроусилитель руля на Ладе Калина. Почему не работает электроусилитель руля на калине? исправляем проблему

Ролик, из котрого вы узнаете о назначении каждого из проводов, а так же о правильном подключении магнитолы (дополнительная информация к видеоролику выше)

Видео подключения магнитолы для ВАЗ 2101, 2102, 2103, 2104, 2105, 2106, 2107

Видео подключения магнитолы для ВАЗ 2107 инжектор, 2108, 2109, 21099, 2110, 2111, 2112, 2113, 2114, 2115

Видео установки и подключения магнитолы 2 DIN для Лада Приора

Подробная схема подключения магнитолы в машине для ВАЗ, Лада, с усилителем звука

Схема подключения усилителя от магнитолы и аккумулятора (АКБ) подробно настройки усилителя

Схема подключения сабвуфера и тыла от 4-х канального усилителя

Схема подключения сабвуфера от 2-х канального усилителя

Простая и очень наглядная схема подключения динамиков или сабвуфера от усилителя подключение самого усилителя к магнитоле и аккумулятору (АКБ)

Схема подключения акустики и сабвуфера от усилителя звука

Здесь наглядно видно, как подключить кроссоверы от усилителя и акустику от них

Схема, напоминающая о том, что каждый элемент имеет сопротивление, измеряемое в Омах, а так же о том, что усилитель звука всегда должен быть с запасом мощнее подключенных к нему динамиков и/или сабвуферов всех, вместе взятых

Схема подключения акустики от усилителя звука, который, в свою очередь, подключен от АКБ с использованием конденсатора (накопителя мощности)

А вот уже более сложная схема подключения двух усилителей и разводка через реле

Вот, дорогие друзья, наша статья и подошла к концу. Надеюсь, у нас получилось раскрыть ее тему полностью, а вы нашли в ней ответы на свои вопросы о подключении магнитолы к автомобилям марки ВАЗ, ЛАДА. Очень благодарим вас за прочтение данной статьи и желаем вам удачи в подключении автомобильной акустики, да и во всемостальном тоже! Подключайте акустику с нами! Увидимся на страницах нашего сайта!

панель на ней всё так же стоит? норм или лучше не ставить?

Грубо говоря, я думал в какой-то момент ты блеванешь на панель! 🤮 большинство блогеров так делают, что за мода ?

Как эта панель и руль подойдут на новую Ниву Travel , там сверху поставить 3 переключатель печки а после под нею уже монитор снять с оригинальной и поставить сюда. Если профессиональный делец будет он соберёт в эту новую панель все заводские подключения прям в тютельку . Думаю ты тоже сможешь собрать в новую панель из Нивы Travel оригинальные подключения . Если когда соберёшь в новую Ниву Travel такую же панель с рулём , то пожалуйста поставь видео посмотреть . Думаем на новой Ниве Travel эта новая торпеда Лада 4/4 комфорт и руль очень подойдут .

Грубо говоря эта кнопка не о чём. Недельку покатал и выбросил, заебала грубо говоря 😂

Читайте также:
