Рекомендуется проверять ремень привода ГРМ каждые 15000км при проведении очередного ТО.

Для выполнения данных работ вам потребуется ключ для натяжения ремня привода ГРМ.

1. При помощи ключа на 10 откручиваем 3 болта крепления передней крышки ремня привода ГРМ.
2. Приподнимаем ее вертикально вверх и снимаем с двигателя.
3. Крутим коленвал и визуально проверяем состояние ремня. Коленвал можно прокручивать ключом на 17 или 19 за болт крепления шкива. Визуально ремень должен быть чистым. Если на ремне заметы потертости, трещины, расслоения — его однозначно нужно менять.
4. Попробуйте повернуть ремень на 90 градусов двумя пальцами. Тянуть нужно на участке между шкивами коленчатого и распределительного валов, прилагая усилие 15–20 Н·м (1,5–2,0 кгс·м). Если провернуть не получается, значит ремень перетянут. Если же ремень можно развернуть на больший угол — натянут слабо. Внимание! Регулировать ремень нужно на холодном двигателе. Перетянутый ремень приводит к сокращению срока службы самого ремня, подшипников натяжного ролика и насоса охлаждающей жидкости. Слабое натяжение ремня может привести к перескакиванию ремня через зубья распредвала.
5. Для того, чтобы проверить взаиморасположение распревала и коленвала нужно установить поршень 1го цилиндра в ВМТ такта сжатия. Для этого:

а) Нужно снять заглушку в верхней части картера сцепления.

б) В этом окошке отверткой поворачиваем коленвал за зубья венца маховика

до совмещения метки на шкиве распределительного вала и выступа задней крышки ремня привода ГРМ.

При этом метка на маховике должна совместиться с центром шкалы.

Рекомендации:

Если взаимное положение коленчатого и распределительного валов нарушено, то поверните коленчатый вал до совмещения метки с центром шкалы. Ослабьте натяжение ремня и снимите его со шкива распределительного вала. Поверните распределительный вал до совпадения метки на его шкиве с выступом на задней крышке. Не меняя взаимного положения валов, наденьте ремень на шкив распределительного вала и отрегулируйте натяжение ремня.

7. Ключом на 17 мм отпускаем затяжку гайки крепления натяжного ролика.

8.Поворачивая ролик специальным ключом, регулируем натяжение ремня и, удерживая ролик в этом положении, затягиваем гайку его крепления.

9. Проверяем натяжение ремня (см. выше) и, при необходимости, повторяем регулировку.

10. Окончательно затягиваем гайку крепления ролика моментом 33,2–41,2

11. Устанавливаем на место переднюю крышку ремня и затягиваем болты ее крепления.

Видео по теме:

Газораспределительный механизм (ГРМ) синхронизирует работу поршневой группы, системы впрыска топлива и отвода продуктов сгорания. Если вы задаётесь вопросом, как поменять ГРМ, мы дадим необходимый минимум информации, которая поможет представить эту процедуру в целом. Так будет легче принять решение, стоит ли замена приводного ремня ГРМ собственных усилий, или лучше доверить эту работу специалистам.

Ремень газораспределительного механизма является наиболее ответственным и важным ременным приводом в автомобиле. Его обрыв – большая неприятность. Вам повезёт, если дело ограничится погнутыми клапанами. Поэтому ответ на вопрос, как заменить ГРМ, следует давать немедленно, как только вы заподозрите неполадки в его работе. В этом случае лучше перестраховаться, чем иметь в перспективе серьёзный ремонт.

Где находится ГРМ

Схема с двумя валами сложнее, и в ней, помимо шкива второго РВ, добавлен опорный ролик. Это также усложняет процедуру замены ремня. Труднее всего выполнять эту операцию после обрыва или сильного растяжения ремня, когда заводские настройки ГРМ могут слететь полностью. Замена в штатном режиме не настолько сложна, чтобы не попытаться сделать её самому.

Когда менять ГРМ

Ответы на вопрос, когда меняется ГРМ, есть в руководстве по эксплуатации автомобиля. Прежде всего необходимо проверять состояние ремня после 10‒15 тыс. км пробега, но не реже раза в год.

Чрезмерное растяжение, трещины, нити, расслоение, другие следы износа требуют немедленной замены ремня.

После 50 тыс. км пробега ременной привод меняют вне зависимости от его внешнего вида.

Что нужно для замены ГРМ

Ведущим звеном газораспределительного механизма является коленчатый вал. Он и задаёт темп работы ГРМ. Вращение на высокой скорости и силы трения приводят к достаточно быстрому растяжению и износу ремня. Однако решение о том, что менять при замене ГРМ, принимают после внимательного осмотра механизма.

Его проверяют на наличие люфтов в натяжном и опорном ролике, отсутствие протечек масла, определяют исправность водяной помпы, привод (шкив) которой является частью ГРМ. Поэтому при ремонте газораспределительного механизма вам может понадобиться не только ремень. Для его замены вам в обязательном порядке потребуется следующий комплект инструментов:

• набор рожковых, торцовых и накидных гаечных ключей №№ 10, 13, 17, в том числе специальный вилочный ключ для фиксации натяжного ролика;
• динамометрический ключ для затягивания гаек с требуемым усилием;
• прибор для проверки натяжения ремня; ; .

Перед началом замены ремня ГРМ следует подготовить автомобиль. Прежде всего машину нужно зафиксировать, чтобы она не качалась взад-вперёд. Снять переднее правое колесо и защиту под ним, а также другие части, которые могут создавать вам неудобства при работе. После снятия защиты верните колесо на место. С ним удобнее всего выполнять совмещение рисок и меток на шкивах ГРМ и корпусных деталях двигателя.

Замена ремня ГРМ своими руками

Здесь мы предлагаем посмотреть фотоотчёт о том, как поменять ремень ГРМ на ВАЗ с 16-клапанным двигателем. Процедура выполняется в такой очерёдности действий:

Какой ГРМ выбрать

Чтобы облегчить вам поиск ответа на вопросы, какой ремень выбрать или какой ремень подходит, мы подготовили таблицу подбора ремней ГРМ для разных марок и моделей автомобилей:

Марка/Модель	Код оригинальный	Код аналог
Ремень ГРМ Рено
Ремень ГРМ Логан	7701477024 130C17480R 130C10178R	K015662XS 130C17529R
Ремень ГРМ Логан 2	130C17480R 130C10178R	K015662XS 130C17529R
Ремень ГРМ Ларгус	130C17480R 130C10178R	K015662XS 130C17529R
Ремень ГРМ Дастер	130C11551R 7701477028 130C13130R 130C10178R	130C17529R
Ремень ГРМ Рено Клио	7701469776 7701472726 130C10178R	130C17529R
Ремень ГРМ Сандеро	130C17480R 130C10178R	K015662XS 130C17529R
Ремень ГРМ Сандеро 2	130C17480R	K015662XS
Ремень ГРМ Сандеро Степвей	130C10178R	130C17529R
Ремень ГРМ Сандеро Степвей 2	130C10178R	130C17529R
Ремень ГРМ Симбол	7701477024
Ремень ГРМ Меган	7701469776 7701472726 130C10178R	130C17529R
Ремень ГРМ Меган 2	130284231R 7701063999 130C13130R 130C13191R	CT977
Ремень ГРМ Меган 3	130C13191R 7701477028
Ремень ГРМ Форд
Ремень ГРМ Фокус 2	1672144	VKMA04226
Ремень ГРМ Фокус 3	2045356	KTB764 CT881K5 VKMA04226 530049510 KD452.24
Ремень ГРМ Фьюжн	1672144 1672143
Ремень ГРМ Дэу
Ремень ГРМ Нексия	1987948226 530 0332 10 5900270
Ремень ГРМ Опель
Ремень ГРМ Опель	95516740
Ремень ГРМ Шевроле
Ремень ГРМ Лачетти	93185845 93746917
Ремень ГРМ Круз	95516740
Ремень ГРМ Хендай
Ремень ГРМ Акцент	24312-26001
Ремень ГРМ Солярис	24321-2B200
Ремень ГРМ Элантра	24321-2B200
Ремень ГРМ Шкода
Ремень ГРМ Октавия	06A198119D
Ремень ГРМ Фабия	K035565XS
Ремень ГРМ Киа
Ремень ГРМ Рио	24321-2B200
Ремень ГРМ Соул	24321-2B200
Ремень ГРМ Сид	24321-2B200

Варианты ремней ГРМ для ВАЗ

Если вы не можете определиться, где купить ремень ГРМ в Волгограде, Волжском или другом городе области, – обращайтесь к нам, не ошибётесь.

Особое внимание обращайте на то, как выставить метки ГРМ. Мы предлагаем уделить ещё немного времени, чтобы просмотреть видео замены ремня ГРМ на ВАЗ с 16-клапанным мотором.

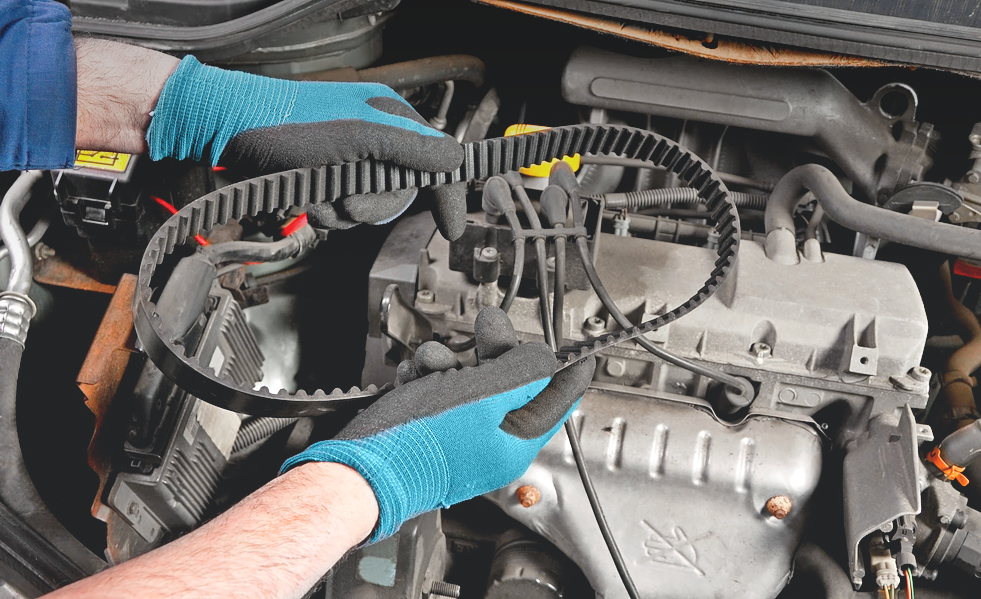

Многие считают, что заменить ремень ГРМ – задача трудная и, может, даже непосильная. Однако это не так. Сегодня мы расскажем, как это сделать своими руками. Конечно, только в общих чертах – моторы, как руки, бывают разными, поэтому некоторые отличия в процессе есть. Но в общих чертах алгоритм замены будет везде одинаковым.

Для примера мы взяли довольно простой мотор Рено Логана Renault K7M. Почему именно этот? Во-первых, он восьмиклапанный, а во-вторых, замена ремня на этом моторе даст довольно объективную картинку, которую можно смело проецировать на любой восьмиклапанный мотор. 16-клапанные агрегаты пока рассматривать не будем, дай бог на этом двигателе сделать чего-нибудь приличное.

А что нам надо.

Но нам сейчас уже не так важно, какой привод газораспределительного механизма лучше. Если ремень есть – его надо менять (хотя замечу, что и цепь иногда менять надо, и иногда даже чаще, чем хотелось бы). Чем грозит наплевательское отношение к ремню ГРМ? В лучшем случае он просто порвётся, и автомобиль заглохнет.

В худшем – порванный ремень наворотит дел в головке блока: собьются фазы газораспределения, и клапаны внезапно останутся открытыми в тот самый момент, когда поршень поднимется в верхнюю мертвую точку. А дальше что? Правильно, клапаны погнутся и потеряют возможность двигаться в своих направляющих, обеспечивая газообмен в моторе.

Чтоб ремень выполнял свою функцию – передавал вращение с коленвала распредвалу надлежащим образом, он должен быть правильно натянут. Натяжение обеспечивает специальный ролик, который вполне ожидаемо называется натяжным. По конструкции это обычный ролик, но со смещенным центром вращения, благодаря чему его можно двигать относительно оси вращения. Натяжной ролик следует менять одновременно с ремнём. Не надо доверять его мнимой долговечности, со временем смазка в нём стареет, он начинает греться всё больше и больше, а приводит это безобразие к его заклиниванию.

Для ремня это подобно смерти, а дальше всё по вышеозначенному плану: обрыв – загиб клапанов. Поэтому лучше не скупиться и ролик менять каждый раз при замене ремня, стоит он не так дорого, зато можно быть спокойным за привод ГРМ. Кстати, ролик необязательно покупать оригинальный, тут это понятие весьма относительное. Где-то уже с завода стоят ролики Koyo, SKF или какие-то другие изделия весьма приличных производителей. Дилер с радостью продаст комплект той же фирмы, но со своей накруткой.

Но в последнее время дилеры понемногу снижают аппетиты. Например, комплект ролика SKF и ремня для нашего подопытного Логана в обычном магазине стоил 1 790 рублей, но мы купили у официального дилера за 1 901 рубль. Переплата, как видим, небольшая, зато на душе спокойнее. Ну, во всяком случае, должно быть спокойнее.

На многих моторах для снятия ремня ГРМ приходится снимать сервисные ремни: генератора, ГУРа, кондиционера. Иногда ремень стоит один на все агрегаты, а иногда некоторые ремни трогать необязательно (но это уже редкость). Поэтому если вы, например, знаете, что вашим ремнём генератора пороли ещё гимназистов при Николае II, то есть смысл заменить его. Но если вы собираетесь работать в гараже, расположенном недалеко от магазина автозапчастей, заранее покупать ничего не стоит. Может, ремень ещё хороший, а приобретать придётся, например, помпу охлаждения. Такое тоже возможно. Однако хватит разговоров, пора загнать машину в гараж и заняться делом.

Главное – не суетиться

Для того, чтобы снять ремень, придётся проделать несколько операций. Теоретически они элементарные, а на практике всё зависит от того, сколько на вашем жизненном пути встретится труднодоступных болтиков и подлых гаечек. Разумеется, работать китайским ключом, который при первом нажатии из 13 становится 14, будет неудобно. Поводы закинуть валидол под язык можно найти и без того, поэтому будем считать, что инструмент есть, и сделан он не из пластилина.

Перво-наперво снимаем переднее правое колесо. Как это делать, рассказывать не буду (если кто-то собирается самостоятельно менять ремень ГРМ, но не знает, как снять колесо, мой совет: купите красные лабутены и идите из гаража подальше). Итак, колесо лежит рядом. Теперь придётся разбирать то, что обычно спрятано за ним – подкрылок, локер, защиту… все то, что мешает добраться до шкива коленвала. Причём его должно быть не просто видно, а хорошо видно: этот шкив надо будет снять. Саморезов или болтов может быть много, лучше их не терять.

Одной из наиболее часто меняющихся запчастей в автомобилях является ремень ГРМ, конечно же, если в машине не установлена цепь вместо ремня, как это было на авто семейства Ваз 2101-2107.

Функция ремня ГРМ

Ремень ГРМ выполняет важную функцию по синхронизации вращения коленвала и распредвала. Натяжка ремня влияет на качество работы газораспределительного механизма, потому что при ослабленном или перетянутом ремне вращение валов может быть не синхронно. Если коленчатый и распределительный валы будут вращаться с одинаковой угловой скоростью, то движение поршней и клапанов также будет синхронным. А натяжка ремня генератора влияет на ресурс ремня, подшипников коленвала и подшипника вала генератора.

Если порвался ремень ГРМ

Когда менять ремень ГРМ

Такие запчасти, как ремень генератора и ремень ГРМ следует возить запасными в багажнике. Ремни рвутся непредсказуемо, могут не отрабатывать положенный им ресурс. Знать, через сколько положено менять ремень ГРМ надо, но лучше менять заранее. Обычный ресурс рассчитан на 75 000 км. Но, ресурс может быть различным в зависимости от марки, модели автомобилей и вида, и производителя ремня.

Периодически надо проводить визуальный осмотр ремня, потому что порезы, расслоение ремня видны невооруженным глазом.

Долговечность зависит от типа ремня. Надежными, менее шумными и более долговечными считаются поликлиновые ремни или ручейковые.

Как подтянуть ремень ГРМ своими руками

В зависимости от марки и модели машины, ремень может быть установлен в закрытое пространство или открытое.

Во многих новых двигателях газораспределительный ремень вращает помимо распредвала, еще и помпу (насос для циркуляции охлаждающей жидкости). Для регулировки натяжения и придания компактности всего ременного механизма предусмотрены регулирующие валики.

Приступая к замене ремня следует ослабить регулирующие ролики (валики), после чего ослабится натяжение всего ремня и его легко можно снять.

Далее, установить в пазы шкивов новый ремень и произвести натяжку с помощью регулируемы роликов. Рекомендуется, чтобы новый ремень прослужил дольше, с заменой ремня также менять и ролики. Также при замене надо проверить пазы шкивов, чтобы не были отломлены и проверить параллельность шкивов, то есть перекоса ремня не должно быть.

Проверка натяжки ремня пальцами или весами

Проверку натяжки ремня ГРМ обычно делают пальцами, без особых измерительных устройств. Для этого на самом длинном отрезке ремня крутнуть ремень двумя пальцами. Правильно натянутый ремень должен с трудом повернуться на 90 градусов. Если ремень легко можно крутнуть на 1,5 оборота, то необходимо подтянуть. И, наоборот, если на 90 градусов двумя пальцами крутнуть никак не удается, то натяжка превышена.

Оптимальное расстояние, на которое можно подвинуть пальцами ремень ГРМ в середине длинного участка ремня, это 1 см.

Если не доверяете ручному методу проверки натяжки ремня, тогда можно использовать обычные измерительные приборы: штангенциркуль и пружинные весы.

Весы крючком зацепляем в середине ремня между шкивами и тянем весы до значения 10 килограмм. Затем, штангенциркулем или обычной линейкой измерить расстояние, на сколько оттянулся ремень при такой нагрузке. Допустимое расстояние для оптимальной натяжки считается 5,5 мм (+- десятые доли миллиметров, если использовать штангенциркуль).

Известно ли вам о системе безопасности SRS. Она состоит из датчиков удара, исполнительных механизмов и блока управления SRS.

Как поменять ремень ГРМ на ВАЗ своими руками

Чтобы заменить ремень ГРМ на автомобиле Ваз потребуются следующие инструменты:

• ключ торцевой на 10 мм;
• ключ на 13 мм.

Последовательность замены ремня на автомобилях Ваз:

1. Снять ремень генератора и насоса-помпы.
2. Снять верхнюю защитную крышку.
3. Установить первый поршень в положение ВМТ (верхняя мертвая точка). Чтобы это сделать, надо выставить метку, которая на шкиве коленчатого вала со срединной меткой на защитной крышке, а метку, которая на шкиве распределительного вала надо выставить с меткой, которая находится на крышке головки блока цилиндров.
4. Открутить торцевой головкой на 10 мм гайки средней и нижней защищающих крышек, и демонтировать их.
5. Освободить пружину и ослабить болты, после чего отодвинуть кронштейн натяжного ролика налево до упора.
6. Снять ремень газораспределительного механизма.
7. Произвести визуальный осмотр на наличие дефектов натяжителей и посадочных мест шкивов. Рабочая зона роликов и шкивов должна быть гладкой, без засечек, сколов и заусенцев. Если есть небольшие заусенцы, то надо заменить или сточить их. Подшипник ролика не должен иметь большой люфт. Пружина также со временем может терять упругость, поэтому, если она совсем ослабла, то следует заменить ее.
8. Установить новый ремень ГРМ. Сначала накинуть ремень на зубчатый шкив коленвала, затем с натяжкой накинуть на шкив масляного насоса, после чего надеть на паз шкива распредвала. Накинуть ремень на натягивающий ролик, поставить на место пружину и отодвинуть кронштейн направо. Далее, надо держать ремень и сделать два оборота коленвала. Пока вал коленчатый не остановится не отпускать ремень. В это время пружина автоматически сделает требуемую натяжку.
9. Затянуть болты.
10. Проверить опять соответствие меток. При несовпадении меток, придется установить ремень заново.
11. Установить, как было, защитные крышки.

Схема ременной передачи газораспределительного механизма на автомобиле Ваз 2110 с 16-ти клапанным мотором.

Проверять натяжку ремня, а также производить его замену не трудно. Лучше, если есть возможность смотреть, как кто-то меняет ремень сам. После этого можно научиться самому.
