Как поставить волговский сигнал на ваз 2110

Обновлено: 21.04.2025

01 декабрь 2016 Лада.Онлайн 61 478 5
Все автомобили имеют устройство для подачи звуковых сигналов (клаксон), но не всегда его звучание устраивает владельца. Это и является основной причиной замены штатного клаксона на альтернативные варианты (например, на звуковой сигнал от Волги). Рассмотрим эту доработку в деталях.

В настоящее время клаксоны обычно используются парами. Один с высоким тоном, другой с низким. Это обеспечивает силу и красоту звучания.

Потребуется купить:

Пару звуковых сигналов от ГАЗ 3110 (артикул для высокого тона — 22.3721, для низкого — 221.3721), примерная цена 500 рублей;
4-хконтактное реле 75.3777-10;
Колодка для реле;
Навесной предохранитель на 10-15А;
Провод одножильный;
Гофра для проводов;
Клеммы;
Скобы/кронштейны для крепления звуковых сигналов (опционально).

Установка и подключение звукового сигнала от Волги показана на примере седана Лада Веста. На других автомобилях (например, Лада Ларгус, Гранта, Калина, Приора, Нива 2121 или XRAY) все действия выполняются аналогичным образом.

Замена штатного сигнала ВАЗ-2109 на сигнал от “Волги”

Чтобы приступить непосредственно к установке новых сигналов, вам понадобятся:

звуковые устройства от “Волги” с установленной на корпусе “массой”;
реле 90.3747 с креплением;
колодка для реле;
клеммы типа “мама”;
термоусадочная трубка;
многожильный провод, с сечением 2,5 мм. кв.;
колодка для предохранителя;
предохранитель на 20 А;
металлический уголок.

Видео-обзор установки сигнала на ВАЗ-2109:

Порядок установки сигнала

Всегда, при работе с электрическими системами автомобиля, необходимо сперва отключить питание. Для этого снимаем клемму, ведущую к корпусу автомобиля, с аккумуляторной батареи.

Чтобы без проблем получить доступ к месту расположения сигнала на ВАЗ-2109 необходимо снять решетку радиатора. Заводской сигнал откручиваем вместе с рейкой крепления решетки. Идущий от сигнала провод “массы” так же снимаем.

Заблаговременно перед началом работы, стоит подготовить крепления для новых сигналов. Купить необходимый для этих целей металлический уголок можно в любом строительном магазине. Расположение у сигнала от “Волги” будет то же, что и у “родного” сигнала. Метки на уголок наносите таким образом, как вы будете его устанавливать. Далее отпилите по намеченной линии и просверлите отверстия под крепления новых сигналов. Чтобы продлить срок службы металлического уголка, его стоит покрыть краской или любым другим защитным покрытием. Затем возьмите новые сигналы и зафиксируйте их на подготовленном уголке. У болта, идущего в комплекте, два назначения: как фиксирующий элемент и как “масса”. Чтобы он мог выполнять функцию “массы” стоит обеспечить его прямое соединение с металлическим уголком. Для этих целей хорошо подходит корончатая шайба.

Следующим вашим действием будет установка сигнала. Закрепите новую деталь в предназначенном месте и зафиксируйте ее, закрутив болт с использованием корончатой шайбы. Так вы обеспечите необходимый для работы сигнала контакт. Как правило, болты, используемые для крепления волговских сигналов, длиннее и поддевают радиатор. Чтобы избежать этого, подложите шайбы таким образом, чтобы уголок с закрепленными сигналами отодвинулся подальше.

Помните о необходимости контакта уголка с корпусом автомобиля.

Далее приступайте к подключению и наладке проводки. Ниже представлена схема подключения волговских сигналов.

Окончания проводов обожмите подходящими клеммами, а затем изолируйте места соединения при помощи термоусадочной трубки.

Реле для подключения сигнала можно установить с обратной стороны рамки радиатора.

Провод, идущий с контакта 86 зафиксируйте в месте крепления реле к кузову с помощью корончатой шайбы. Такой тип подключения гарантирует наличие контакта. Перед закреплением, установите на провод наконечник с ушком крепления.

К положительной клемме на аккумуляторе протяните провод с предохранителя. По сути, этот шаг является заключительным в подключении сигнала “Волги” на ВАЗ-2109 и 2108. Вам остается лишь установить на своем место решетку радиатора и наслаждаться новым звуком, исходящим от вашего автомобиля. К слову, исходящий звук можно настроить. Надо покрутить специальный болт на корпусе сигналов и звук изменит тональность. Также не забудьте смазать места крепления и соединения специальным антикоррозийным покрытием.

Для доступа к штатному сигналу ВАЗ 2109 снимаем решетку радиатора, откручиваем штатный сигнал вместе с планкой его крепления. Рядом закреплен провод массы сигнала, демонтируем и его.

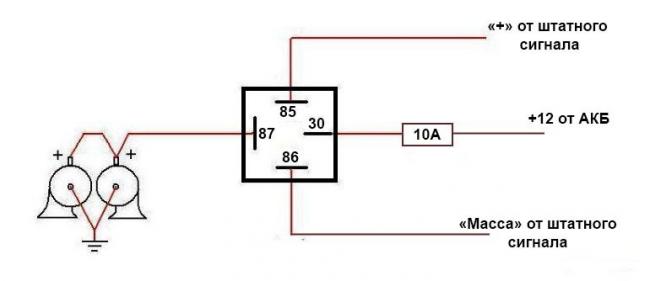

Сигналы от Волги на ВАЗ 2109 подключаются по следующей схеме:

Электрическая схема подключения волговских сигналов на Lada Samara

Концы проводов обжимаем соответствующими клеммами. Все соединения прячем в термоусаживаемую трубку.

Реле можно закрепить на обратной стороне рамки радиатора, рядом с блок-фарой.

Дополнительное реле включения сигналов

Массовый провод реле (контакт 86) закрепляем под фланец крепления реле к кузову автомобиля через корончатую шайбу для обеспечения электрического контакта, предварительно установив на провод наконечник с ушком крепления.

Провод от предохранителя (30-й контакт реле) подключаем к плюсовой клемме аккумулятора.

Питание сигналов напрямую от аккумулятора

Устанавливаем на место решетку радиатора:

Все, волговские сигналы установлены, гудим и наслаждаемся благородным звуком!

Волговские сигналы на ВАЗ 2109 и его модификации можно установить и без использования реле, напрямую подключив к проводам питания штатного сигнала, штатный сигнал и так подключен через реле в блоке предохранителей. Но у этого способа есть недостатки. Плюсовой провод питания штатного сигнала очень тонкий, сигналы будут работать не в полную мощность из-за падения напряжения в этом проводе, т.к. волговский сигнал мощнее штатного. Цепь питания штатного сигнала защищена предохранителем №8 в блоке предохранителей, этим же предохранителем защищена и цепь питания вентилятора охлаждения. В связи с тем, что Волговские сигналы потребляют больший ток (14 А), чем штатный (5 А), этот предохранитель сгорит при одновременной работе вентилятора и волговского сигнала, а также могут пострадать соответствующие дорожки на печатной плате в блоке предохранителей.

Установка сигналов без реле

Существует и другой способ подключения сигналов от “Волги”. Поскольку заводские сигналы подключены через реле, размещенное в блоке предохранителей, вам остается лишь подключить новые сигналы напрямую через “старую” проводку. Такой способ редко используют из-за его недостатка. Дело в том, что плюсовой провод, используемые в штатной проводке, очень тонкий и физически не сможет пропускать необходимое напряжение, вследствие чего сигналы от “Волги” будут работать не в полную силу.

Истории наших читателей

«Гребаный таз. «

Всем привет! Меня зовут Михаил, сейчас расскажу историю о том, как мне удалось обменять двенашку на камри 2010г. Все началось с того, что меня стали дико раздражать поломки двенашки, вроде ничего серьезного не ломалось, но по мелочи, блин, столько всего, что реально начинало бесить. Тут и зародилась идея о том, что пора менять машину на иномарку. Выбор пал на таёту камри десятых годов.

Кроме того, речь идет и о разных потреблениях тока:

Штатные сигналы по паспорту потребляют не более 5А (на замерах не больше 3,5А)
Волговские сигналы 8А каждый (Итого 16А)

Именно поэтому, чтобы подключить сигналы от Волги в десятку нужно использовать 4-х контактное реле (например, 904.3747-10)

Реле можно установить:

Внутри салона в блоке предохранителей.
Под капотом (в этом случае реле нужно изолировать, чтобы не попала влага)

Рассмотрим оба варианта подключения на примере:

Как подключить волговский сигнал через реле

Сейчас сидел дома и пришла в голову одна штука.

Штатная пищалка управляется по массе. От сигнала идет два зеленых проводка, постоянный плюс(он нам пока не интересен) и управляющий минус к рулевой колонке, к рулю. А от руля отходит розовый проводок который подключается к массе.

Можно просто выкинуть зеленый провод постоянного плюса. К розовому проводочку в рулевой колонке вместо минуса подключить плюс. И получится, что по управляющему проводу будет передаваться плюсовой сигнал.

В итоге при подключении вместо штатной пищалки(управляемой по минусу), сигнала например от волги можно обойтись без имлпантации под капот реле с кучей проводков.

Я правильно мыслю? Или я прозевал какой-то ньюанс?

ЗЫ:Хотя у меня стоят волгосигналы, с такой переделкой еще не заморачивался. Попробую сделать как время будет.

Сейчас сидел дома и пришла в голову одна штука.

Я правильно мыслю? Или я прозевал какой-то ньюанс?

ЗЫ:Хотя у меня стоят волгосигналы, с такой переделкой еще не заморачивался. Попробую сделать как время будет.

Как подключить волговский сигнал через релеСсылка на основную публикацию

Установка реле в подкапотном пространстве

В отличии от первого способа тут все работы по установке сигналов и проводки будут под капотом. Материал будет использоваться тот же, только еще нужно купить:

Предохранитель подвесной(вроде от мафона-16А)-25р
Клеммы мама-8шт-10руб
Гофра пластиковая 2метра-8руб

Реле лучше располагать там, где будет меньше всего вероятность попасть влаге. Перед этим реле хорошо заизолировать или обернуть в пакет.

Порядок установки примерно такой:

Замена штатного звукового сигнала в случае поломки

На рисунке показаны место крепления сигнала Весты, его штекер и сам сигнал.

Снимать и ставить передний бампер необходимо с помощником.

Сборка осуществляется в обратном порядке – необходимо закрепить сигнал, проинспектировать его работу, поставить с помощником бампер и затянуть клемму на АКБ Весты.

Звуковой сигнал с компрессором на ВАЗ 2110

Пневматические сигналы представляют из себя целую систему, состоящую из:

компрессора (нагнетателя воздуха)
ресивера (ёмкости для сжатого воздуха)
сигналов (дудок), в которые при работе сигнала из ресивера под давлением подается сжатый воздух.

Данный вид автомобильных сигналов является самым мощным по звуковому давлению из всех возможных вариантов

Но у компрессорных звуковых сигналов есть и минусы:

Пневмосигнал срабатывает с небольшим запозданием, пока компрессор не наберет необходимое давление.
Компрессор нужно обслуживать, то есть периодически смазывать и т.д.
Пластиковые детали нужно располагать, как можно дальше от сильно греющихся предметов, иначе пластик будет трескаться
Пневматика, как и любой другой компрессор, при нагнетании воздуха, конденсирует на рабочих поверхностях влагу, которая замерзает за ночь. То есть пока она не отогреется, сигнал работать не будет.
На всасывающее отверстие компрессора лучше ставить защиту от пыли и грязи (например одеть чулок)
Цена компрессорных звуковых сигналов на много выше.

Дешевые варианты таких сигналов, как правило не долговечны, и со временем их звук сравнивается с сигналами от той же Волги. Кроме того, чтобы пройти ТО нужно оставлять штатные сигналы.

Пример, установка компрессорных звуковых сигналов в ВАЗ 2110 Видео: громкий гудок на ваз 2110 (компрессорный звуковой сигнал)

Способы устранения поломки

Если схема клаксона нарушена и гудок перестал работать, то есть несколько вариантов решения проблемы:

Все автомобили имеют устройство для подачи звуковых сигналов (клаксон), но не всегда его звучание устраивает владельца. Это и является основной причиной замены штатного клаксона на альтернативные варианты (например, на звуковой сигнал от Волги). Рассмотрим эту доработку в деталях.

Потребуется купить:

Пару звуковых сигналов от ГАЗ 3110 (артикул для высокого тона — 22.3721, для низкого — 221.3721), примерная цена 500 рублей;
4-хконтактное реле 75.3777-10;
Колодка для реле;
Навесной предохранитель на 10-15А;
Провод одножильный;
Гофра для проводов;
Клеммы;
Скобы/кронштейны для крепления звуковых сигналов (опционально).

Вероятные причины

По своему характеру неисправности сигнала у ВАЗ-2110 допустимо разделить на две группы.

В первом случае клаксон вообще не действует, как бы водитель ни нажимал на кнопку, расположенную в центре рулевого колеса.

Второй вариант – звук идет прерывисто, то есть сигнал начинает работать нестабильно.

Среди самых очевидных и легкоустранимых причин основной считается перегорание предохранителя. Обрыв плавкой вставки обесточивает всю электрическую цепь, и, соответственно, клаксон не функционирует вовсе. Для проверки достаточно включить вентилятор обогревателя. Он подсоединен к тому же защитному устройству.

Также нередко на 2110-й модели ломается и сам гудок. Эту версию принимают за основную, если установка исправного предохранителя не привела к положительному результату. Здесь придется повозиться дольше:

Когда же с узлом все в порядке, то следует заподозрить разрыв, произошедший где-то в цепи.

Также иногда проблема кроется в окисленных выводах колодок. Осмотрите ту, что находится в рулевой колонке, и вторую – в подкапотном пространстве. Убедитесь заодно, что все проводки надежно закреплены.

В несрабатывании звукового сигнала реже виновато контактное кольцо. Размещается оно непосредственно в руле. Этот элемент 2110-й модели также со временем стирается и перестает выполнять возложенную на него функцию.

Способы устранения поломки

Если схема клаксона нарушена и гудок перестал работать, то есть несколько вариантов решения проблемы:

Если вы столкнулись с проблемой неработающего клаксона, то вам наверняка будет интересно, как произвести его замену:

В первую очередь нужно демонтировать рулевое колесо. Для этого снимите накладку и выкрутите болты, которые крепят руль.
После того, как руль будет демонтирован, можно произвести очистку контактных дорожек, возможно, это поможет решить проблему. Обратите внимание на то, чтобы проволочные контакты в колонке были максимально чистыми.
Выкрутите два самореза, которые расположены под пластиковой накладкой. После демонтажа накладки вы сможете увидеть контактную пластину, есть вероятность, что проблема кроется именно в ней. Зачистите контакты и проверьте работоспособность сигнала. Если гудок не работает, то с помощью гаечного ключа на 24 вам нужно будет отвернуть гайку, но выкручивать до конца ее не нужно.
Далее, сам руль необходимо потянуть на себя, для этого придется приложить усилия. Можно попробовать сдвинуть колесо, постукивая по нему с разных сторон. Когда вы почувствуете, что руль поддался, гайка откручивается до конца.
После демонтажа рулевого колеса приступаем к снятию клаксона. Под решеткой радиаторного узла расположен модуль, его необходимо демонтировать, для этого выкрутите гайку на 13 и отсоедините разъем.
Установите новый, поставьте на место руль и проверьте работоспособность звукового сигнала.

Годится ли гудок от Волги?

Суть заключается в том, что к штатному девайсу подключены два кабеля — один с отрицательным выходом, который идет от кнопки на рулевом колесе, а другой — с положительным. Последний подключен постоянно, он также питает и вентилирующее устройство радиаторного узла. А в волжских девайсах используется только один кабель — положительный, поскольку масса в данном случае подается через корпус, то есть от крепления к кузову транспортного средства. Помимо этого, нужно также учитывать, что в обоих системах используются разные потребители тока — на штатные варианты требуется не более 5 ампер, в то время как на волжские — по 8 ампер на каждый. В итоге получается 16 ампер (автор видео — Мастер Брюс).

Соответственно, для правильного подключения в ВАЗ 2110 изделия от Волги потребуется четырехконтактное реле, вариантов его установки у вас несколько:

в салоне транспортного средства, в монтажном блоке с предохранителями;
в моторном отсеке, но в данном случае учтите, что реле следует надежно заизолировать, чтобы не допустить попадания влаги.

Гудок от Волги – реально ли поставить на ВАЗ

Тем, кто хочет усилить громкость звучания сигнала ВАЗ-2110, есть смысл заменить штатный на изделие, предназначенное для Волги. Вы можете взять как элемент старого типа, так и новый – разницы между ними нет никакой.

Однако стоит учитывать один нюанс – устройство для Лады имеет два провода: минус и плюс, в то время как гудок от ГАЗ оснащен только одним кабелем (положительным). Проще говоря, в Волгах цепь замыкается на общую массу автомобиля, то есть его кузов.

Дополнительно родную схему ВАЗ-2110 придется усложнить монтажом реле, рассчитанным на четыре контактные группы. Реле допустимо ставить там, где удобно. Выбирайте:

монтажный блок салона;
подкапотное пространство (тут его изолируют от влаги).

Работы выполняются так:

снимите радиаторную решетку;
отключите от сигнала разъем;
оставшуюся на машине колодку отрежьте;
к проводу присоединяется реле (контакты 85-й минус и 86-й плюс, на последний ставится перемычка, ведущая к 87-му);
к 30-му выводу последовательно крепятся два гудка;
далее их фиксируют болтами на раме в предварительно просверленных дырках;
радиаторную решетку ставят на место.

Остается проверить работоспособность сигнала.

Диагностика и ремонт сигнала своими руками

Как проверить и произвести ремонт гудка своими руками? Для диагностики вам понадобится тестер (желательно, чтобы это был цифровой мультиметр, но при отсутствии можно использовать и обычный), обжимные щипцы, пассатижи, канцелярский нож. Приготовьте запасную проводку и сервисный мануал к машине.

Проверка с ремонтом выполняются так:

Проверяется работоспособность предохранителя и реле, надо найти монтажный блок. Более точная схема указана в технической документации, но обычно предохранительное устройство располагается в БП, возможна его установка в приборную панель. Найдя блок, изучите схему, нанесенную на обратную сторону его крышки, чтобы найти предохранитель. Демонтируйте устройство, которое отвечает за работу клаксона и внимательно осмотрите его — если есть разрыв цепи, это говорит о неработоспособности предохранителя.
Но если устройство целое, это еще не значит, что оно работоспособное. Нужно произвести его диагностику при помощи тестера. Настройте на мультиметре режим измерения сопротивления со звуком (если речь идет о цифровом тестере и в нем есть такая функция). Если же у вас аналоговый мультиметр, перед диагностикой вам надо будет произвести калибровку тестера, для этого замкните его щупы друг с другом и регулятором отведите стрелку к нулю. Затем прижмите щупы тестера к контактам предохранительного устройства. Если деталь рабочая, то мультиметр покажет 0 Ом, если же нет, то при отсутствии изменения на дисплее можно сделать вывод, что сопротивление слишком повышенное. Это говорит о поломке предохранителя, устройство надо заменить.
После этого, если предохранитель рабочий, вам надо найти блок реле, которое находится либо в моторном отсеке, либо в салоне авто — воспользуйтесь сервисной книжкой для поиска. Обычно реле располагаются в том же блоке с предохранителями. Наиболее простой вариант проверить работу реле — это поменять устройства местами с другими аналогичными деталями. В большинстве случаев реле являются взаимозаменяемыми, так что если после замены устройства гудок заработал, то можно понять, что причина заключалась в реле.
Также следует проверить выключатель рулевого гудка, для этого также используется тестер. Если на него не поступает питание, то разумеется, кнопка не сможет реагировать на нажатие.
Затем произведите диагностику работоспособности релейного переключателя. Для этого потребуется демонтировать реле и выставить на мультиметре режим замера сопротивления. Один контакт от тестера следует поднести к разъему переключателя реле, а второй подключается к минусовой клемме аккумуляторной батареи. При таком подключении помощник должен нажать на кнопку гудка. В результате на дисплее должны появиться числовые значения. Если же на экране появилась надпись Out of Limits, это свидетельствует о не рабочем состоянии выключателя, соответственно, его надо менять.
Не лишним будет произвести проверку непосредственно клаксона. Как правило, устройство клаксона располагается за решеткой радиатора двигателя, непосредственно перед основным радиаторным устройством. Найдя механизм, нужно определить, какой из выводов положительный, а какой — отрицательный. Чтобы точно это определить, воспользуйтесь техническим руководством. Когда вы узнаете это, подключите клаксон напрямую к аккумулятору автомобиля, это позволит проверить его работу. Положительный контакт подключается к плюсу, отрицательный, соответственно — к минусу. При подключении отрицательного контакта клаксон должен начать работать, если же подключение не дало результатов, то устройство не исправное.
Следующим этапом будет диагностика цепи. Если у вас появились подозрения касательно исправности электроцепи, нужно произвести проверку заземления контура, а также величину напряжения и тока. Определите массу, чтобы точно выявить заземление, для диагностики настройте тестер на замер сопротивления в Омах. Подключите один контакт мультиметра к минусу цепи, а вторым подключитесь к массе. В итоге на экране тестера должны быть продемонстрированы числа — при их наличии проводка целая. На этом этапе надо проверить и состояние контактов. Как показывает практика, часто причина поломки кроется в их окислении, поэтому есть смысл зачистить контакты.

Годится ли гудок от Волги?

в салоне транспортного средства, в монтажном блоке с предохранителями;
в моторном отсеке, но в данном случае учтите, что реле следует надежно заизолировать, чтобы не допустить попадания влаги.

Целесообразность самостоятельного ремонта

Так есть ли смысл самостоятельно ремонтировать клаксон? Если учесть вышеописанные рекомендации, то целесообразность ремонта есть только в том случае, если автовладелец будет максимально аккуратным при его выполнении. Ведь в процессе ремонтных работ есть большая вероятность того, что неопытный автолюбитель сможет повредить проводку в блоке либо неправильно подключит контакты. Поэтому если вы никогда ранее не сталкивались с процедурой ремонта, то лучше доверить это дело специалистам либо просто заменить гудок в сборе.

Как подключить через реле. Схемы

Дома предварительно подготовим крепление сигналов от Волги на основе купленного в любом магазине стройматериалов стального уголка. Вот, например, недавно отдал человеку сделанный автомобиль, и со временем у него перестал работать сигнал.

Питание подключил в цепь штатного сигнала, там стоит предохранитель на 16А, кроме сигнала от этого предохранителя питаются задние стоп-сигналы и плафоны освещения салона все это у меня на светодиодах. Ну как-то не солидно.

Бери и подключай. Все получилось идеально.

При этом контакты смыкаются, что опять приводит к прохождению тока через обмотку. Провода на противотуманные фары идут от блока предохранителей, но по пути они проходят через реле. Сигнал работал так, что мои уши еще долго вспоминали этот звук… Вот и все.

Все мощные потребители электричества в автомобиле например, лампы фар, стартер, бензонасос, подогрев заднего стекла, электроусилитель руля подключены через реле. С этим якорем начинает перемещаться и стержень, прогибающий мембрану, а благодаря гайке происходит размыкание контактов, что способствует прерыванию электроцепи.

Перегорела обмотка гудка. Рассмотрим установку реле на примере бензонасоса. Питание подключил в цепь штатного сигнала, там стоит предохранитель на 16А, кроме сигнала от этого предохранителя питаются задние стоп-сигналы и плафоны освещения салона все это у меня на светодиодах. Я использовал пластины, которыми крепился старый штатный сигнал.

Используя данную схему можно подключить практически любое мощное устройство и управлять им небольшой красивой клавишей. Можно подстроить звук сигналов от Волги путем вращения спец. Дополнительное реле включения сигналов Массовый провод реле контакт 86 закрепляем под фланец крепления реле к кузову автомобиля через корончатую шайбу для обеспечения электрического контакта, предварительно установив на провод наконечник с ушком крепления. Для всех остальных схема ниже.

Как подключить сигнал Волги

Штатные звуковые сигналы автомобилей LADA потребляют не более 5А, а клаксоны Волги по 7А каждый. В связи с этим для их подключение необходимо использовать 4-х контактное реле. Схема подключения сигнала Волги универсальная для всех автомобилей:

Перед началом работ рекомендуется отключить минусовую клемму с аккумулятора. Все провода укладываем в гофру. Реле размещаем в защищенном от влаги и грязи месте. Весь процесс также показан на видео:

Про гарантию. В случае самостоятельно доработки автомобиля в части электрики есть вероятность в отказе от гарантийного обслуживания автомобиля. Поэтому установку сигналов от Волги следует выполнять в сервисном центре, где будут готовы после подключения предоставить документ, подтверждающий качество работы. Также можно обратиться с такой доработкой к официальному дилеру.

А вас устраивает работа штатного звукового сигнала на модели LADA? Готовы ли вы устанавливать клаксон от Волги? Напомним, ранее мы рассматривали другие способы, которые позволяют сделать эксплуатацию автомобиля более комфортной. Например, установка кронштейна крышки бензобака или как сделать выкидной ключ зажигания.

Обнаружили ошибку? Выделите ее и нажмите Ctrl+Enter..

Как снять неисправный сигнал (клаксон)

Демонтаж, настройка перед монтажом

На корпусе клаксона закреплён один регулировочный винт. Выставьте его в среднее положение и проведите проверку.

Отметим, что сигнал запитан по той же цепи что и вентилятор охлаждения двигателя, мощность потребления штатного звукового сигнала не превышает 4 ампер, с завода в схеме подключения сигнала реле не предусмотрено. Защищает цепь сигнала и вентилятора охлаждения предохранитель F7, более подробно о предохранителях и цепях, которые они защищают, вы можете прочитать в материале про блок предохранителей ВАЗ-2110, 2112 и 2111

Итак начитавшись про установку звуковых сигналов от ВОЛГИ

на
ВАЗ 2111, 2110, 2112
и насмотревшись как звучат таковые, решено было их:
найти / выкупить / и установить
))

Расписывать про саму установку много не буду, да что там )) вообще не буду, т.к. всё сказал в видео )) итак на около 30 минут. Смотрим, оцениваем…

Тест звуковых сигналов в конце видео ссылка >>

Потребуется купить:

Пару звуковых сигналов от ГАЗ 3110 (артикул для высокого тона – 22.3721, для низкого – 221.3721), примерная цена 500 рублей;
4-хконтактное реле 75.3777-10;
Колодка для реле;
Навесной предохранитель на 10-15А;
Провод одножильный;
Гофра для проводов;
Клеммы;
Скобы/кронштейны для крепления звуковых сигналов (опционально).

Самостоятельная установка на ВАЗ сигнала от Волги

Практическое исполнение доработки

Далее, для того чтобы получить доступ к штатному сигналу необходимо полностью снять решетку радиатора, после чего появляется возможность демонтировать звуковое устройство (вместе с планкой крепления). Не забываем также отключить и провод массы сигнала.

Оценив место установки штатного сигнала дорабатываем крепление сигналов от Волги используя купленный уголок на котором сверлим отверстия в соответствии с разметкой по месту установки. Если наш уголок выполнен из стали – для защиты от коррозии покрываем его слоем краски. При креплении сигналов к уголку учитываем то, что один из крепежных болтов будет служить массой, а значит, он должен быть соответствующей длины для обеспечения надежного контакта с металлической деталью корпуса автомобиля.

Схема подключения сигналов Волги на ВАЗ выглядит следующим образом:

Для выполнения надежного соединения окончания используемых проводов обжимаем клеммами, и все оголенные участки защищаем термоусаживаемой трубкой либо изолентой.

Что касается реле, то для него найдется место с обратной стороны радиатора в непосредственной близости от блока фар.

Вероятные причины

По своему характеру неисправности сигнала у ВАЗ-2110 допустимо разделить на две группы.

Второй вариант – звук идет прерывисто, то есть сигнал начинает работать нестабильно.

Когда же с узлом все в порядке, то следует заподозрить разрыв, произошедший где-то в цепи.

Как поставить сигналы Волги на автомобиль LADA

Что делать, если не работает сигнал на ВАЗ-2110

Как установить сигнал Волги

Снять передний бампер (инструкция для XRAY, Весты, Гранта, Приора, Калина, Ларгус). Если было решено не снимать штатный звуковой сигнал (при необходимости можно будет вернуться к начальному варианту), тогда ищем подходящее место для установки сигналов от Волги. Чаще всего их размешают на переднем усилителе бампера (на штатные болты крепления), за решеткой радиатора или под фарами на кронштейны.

Причины по которым может не работать сигнал

Перегорел предохранитель и требуется его замена на новый. Узнать какой предохранитель отвечает за сигнал вы можете здесь.
Короткое замыкание в проводке часто становится причиной нерабочего сигнала, схему проводки на ваз 2110 вы можете посмотреть здесь.
Гудок звукового сигнала перестал работать из-за поломки самого гудка.
Прижимные контакты пришли в негодность или просто окислились.
Также частой причиной почему не работает сигнал является износ контактов в рулевом колесе.

Как подключить сигнал Волги

Штатные звуковые сигналы автомобилей LADA потребляют не более 5А, а клаксоны Волги по 7А каждый. В связи с этим для их подключение необходимо использовать 4-х контактное реле. Владельцы утверждают, что ставить доп.реле не обязательно. Схема подключения сигнала Волги универсальная для всех автомобилей:

Целесообразность самостоятельного ремонта

Годится ли гудок от Волги?

Суть заключается в том, что к штатному девайсу подключены два кабеля – один с отрицательным выходом, который идет от кнопки на рулевом колесе, а другой – с положительным. Последний подключен постоянно, он также питает и вентилирующее устройство радиаторного узла. А в волжских девайсах используется только один кабель – положительный, поскольку масса в данном случае подается через корпус, то есть от крепления к кузову транспортного средства. Помимо этого, нужно также учитывать, что в обоих системах используются разные потребители тока – на штатные варианты требуется не более 5 ампер, в то время как на волжские – по 8 ампер на каждый. В итоге получается 16 ампер (автор видео – Мастер Брюс).

Ремонт звуковых сигналов на автомобилях ВАЗ различных модификаций

Схема звукового сигнала ВАЗ без реле

Аккумуляторная батарея;
Предохранитель (один на два сигнала), расположенный в блоке предохранителей;
Выключатель звукового сигнала в виде кнопки на руле;
Генератор.

Схема звукового сигнала ВАЗ (2104 – 2107, а также 2121) с реле

Аккумуляторная батарея;
Генератор постоянного тока;
Общий на два сигнала предохранитель (размещенный в блоке предохранителей);
Управляющее реле (как правило, РС-528).

Схема звукового сигнала для ВАЗ 2110 – ВАЗ 2112, а также всех существующих модификаций

1.Универсальный звуковой клаксон;

2.Клавиша управления сигналом размещенная на руле;

3.Предохранитель в монтажном блоке (реле, опять-таки, отсутствует).

Монтажный блок с предохранителем и реле (в документации его иногда иначе называют блоком управления и комфорта);
Клавиша управления звуковым сигналом;
Универсальный звуковой сигнал.

Возможные причины отказа звукового сигнала и методы устранения

Наиболее частой причиной пропадания звукового сигнала кроется в несовершенстве его конструкции и слабой защищенности от попадания влаги и загрязнений. Иначе говоря, в процессе эксплуатации происходит окисление контактов, а также блокирование звуковой мембраны (вследствие чего отсутствуют колебания и необходимый звуковой эффект). Подобные отказы, нередко удается устранить, внеся в сигнал небольшое количество состава WD – 40 или его аналога, но для того, чтобы достичь гарантированного и длительного результата рекомендуется, все же, разобрать сигнал и клавишу управления с целью выполнения более тщательной очистки.

Устройство звукового сигнала

Звуковой сигнал на ВАЗ 2107 бывает в следующих вариантах исполнения:

Два раздельных сигнала: типС-304 (низкий тон) и С-305(высокий). Крепление – на кронштейне, слева от радиатора.
Единственный неразборный сигнал типа 20.3721-01, одного тона, со встроенным реле. Крепление – на кронштейне снаружи радиатора, сразу за декоративной решёткой.

Контактное кольцо, закреплено на обратной стороне рулевого колеса. Его задача – обеспечивать хороший контакт с помощью трения, и обеспечить подачу сигнала при любом повороте рулевого колеса. Поэтому кольцо должно во избежание выработки смазываться токопроводящей графитовой смазкой.

Затем по проводу в составе подкапотного жгута ток передаётся в монтажный блок переключателей и реле. Место реле (переключателя) звукового сигнала третье справа (если сидеть за рулём).

Функции реле звуковых сигналов:

сокращается длина проводов и потери тока в них.
с помощью реле кнопка с малым током может управлять цепью с большой нагрузкой.

После реле ток проходит через предохранитель F7. В новых монтажных блоках работает предохранитель флажкового типа на 20 А, жёлтого цвета. В старых блоках стоят предохранители на 16 А. Их ресурса часто не хватает, так как этот предохранитель одновременно служит в цепи вентилятора охлаждения.

Возможные неисправности: признаки и причины

Признаков неисправности звукового сигнала на ВАЗ 2110 или 2112 несколько:

Звуковой сигнал пропал. Водитель жмет на рулевое колесо или на соответствующую кнопку, расположенную на нем, при этом гудка нет.
Гудок то появляется, то исчезает. Когда водитель жмет на руль, сигнал может начать работать, но затем сразу же пропадает.

Причин, по которым клаксон отказывается функционировать, может быть несколько:

Одна из самых часто встречаемых причин — это выход из строя предохранительного устройства. В данном случае целостность самого клаксона не будет нарушено, что во многом упрощает процедуру ремонта.
Выход из строя непосредственно гудка. Если после замены предохранительного устройства звук не появился, то можно попытаться проверить работоспособность клаксона путем его демонтажа и прямого подключения к аккумуляторной батарее. Если устройство рабочее, то при подключении к АКБ оно начнет издавать соответствующий сигнал.
Также причина может заключаться в коротком замыкании в бортовой сети транспортного средства.
Еще одна причина неполадки может заключаться в стертых прижимных контактах, которые находятся на рулевой колонке. Такая проблема часто встречается в автомобилях наших соотечественников. Прижимные контакты в любом случае со временем стираются из-за эксплуатации, предотвратить это не удастся. Как варианта, можно попробовать увеличить срок службы контактов, для этого их необходимо время от времени обрабатывать графитовой смазкой.
Износ контактного кольца на рулевом колесе. Как сказано выше, от износа никуда не деться, поэтому рано или поздно каждый автовладелец столкнется с такой проблемой. Как и в предыдущем случае, можно попробовать увеличить ресурс эксплуатации контактного кольца путем нанесения на него графитовой смазки.
Окисление контактов на рулевом колесе. При длительной эксплуатации на внутренних контактах начнут собираться отложения, что приводит к невозможности передачи импульса для срабатывания клаксона.

Реле звукового сигнала ваз 2110 — ремонт и замена

Находим реле звукового сигнала ваз 2110, о том как его найти читайте здесь.

Извлекаем реле из кожуха.

Меняем релюшку на новую или чистим контакты уже имеющегося.

Подключаем все по схеме, схему скинул ниже ↓

Как снять неисправный сигнал (клаксон)

Демонтаж, настройка перед монтажом

На корпусе клаксона закреплён один регулировочный винт. Выставьте его в среднее положение и проведите проверку.

Удаляем радиаторную решётку

Саморез крепления решётки радиатора

READ Как подключить wd black тб windows

Важный крепёжный элемент – зажим

Артикул новой решётки радиатора – 2110-8401014 (или 8401614, или 8401714).

Итак начитавшись про установку звуковых сигналов от ВОЛГИ

на
ВАЗ 2111, 2110, 2112
и насмотревшись как звучат таковые, решено было их:
найти / выкупить / и установить
))

Тест звуковых сигналов в конце видео ссылка >>

Потребуется купить:

Пару звуковых сигналов от ГАЗ 3110 (артикул для высокого тона – 22.3721, для низкого – 221.3721), примерная цена 500 рублей;
4-хконтактное реле 75.3777-10;
Колодка для реле;
Навесной предохранитель на 10-15А;
Провод одножильный;
Гофра для проводов;
Клеммы;
Скобы/кронштейны для крепления звуковых сигналов (опционально).

Самостоятельная установка на ВАЗ сигнала от Волги

Практическое исполнение доработки

Схема подключения сигналов Волги на ВАЗ выглядит следующим образом:

Вероятные причины

По своему характеру неисправности сигнала у ВАЗ-2110 допустимо разделить на две группы.

Второй вариант – звук идет прерывисто, то есть сигнал начинает работать нестабильно.

Когда же с узлом все в порядке, то следует заподозрить разрыв, произошедший где-то в цепи.

Как поставить сигналы Волги на автомобиль LADA

Что делать, если не работает сигнал на ВАЗ-2110

Как установить сигнал Волги

Причины по которым может не работать сигнал

Перегорел предохранитель и требуется его замена на новый. Узнать какой предохранитель отвечает за сигнал вы можете здесь.
Короткое замыкание в проводке часто становится причиной нерабочего сигнала, схему проводки на ваз 2110 вы можете посмотреть здесь.
Гудок звукового сигнала перестал работать из-за поломки самого гудка.
Прижимные контакты пришли в негодность или просто окислились.
Также частой причиной почему не работает сигнал является износ контактов в рулевом колесе.

Как подключить сигнал Волги

Целесообразность самостоятельного ремонта

Годится ли гудок от Волги?

Ремонт звуковых сигналов на автомобилях ВАЗ различных модификаций

Схема звукового сигнала ВАЗ без реле

Аккумуляторная батарея;
Предохранитель (один на два сигнала), расположенный в блоке предохранителей;
Выключатель звукового сигнала в виде кнопки на руле;
Генератор.

Схема звукового сигнала ВАЗ (2104 – 2107, а также 2121) с реле

Аккумуляторная батарея;
Генератор постоянного тока;
Общий на два сигнала предохранитель (размещенный в блоке предохранителей);
Управляющее реле (как правило, РС-528).

Схема звукового сигнала для ВАЗ 2110 – ВАЗ 2112, а также всех существующих модификаций

1.Универсальный звуковой клаксон;

2.Клавиша управления сигналом размещенная на руле;

3.Предохранитель в монтажном блоке (реле, опять-таки, отсутствует).

Монтажный блок с предохранителем и реле (в документации его иногда иначе называют блоком управления и комфорта);
Клавиша управления звуковым сигналом;
Универсальный звуковой сигнал.

Возможные причины отказа звукового сигнала и методы устранения

Устройство звукового сигнала

Звуковой сигнал на ВАЗ 2107 бывает в следующих вариантах исполнения:

Два раздельных сигнала: типС-304 (низкий тон) и С-305(высокий). Крепление – на кронштейне, слева от радиатора.
Единственный неразборный сигнал типа 20.3721-01, одного тона, со встроенным реле. Крепление – на кронштейне снаружи радиатора, сразу за декоративной решёткой.

Функции реле звуковых сигналов:

сокращается длина проводов и потери тока в них.
с помощью реле кнопка с малым током может управлять цепью с большой нагрузкой.

Возможные неисправности: признаки и причины

Признаков неисправности звукового сигнала на ВАЗ 2110 или 2112 несколько:

Звуковой сигнал пропал. Водитель жмет на рулевое колесо или на соответствующую кнопку, расположенную на нем, при этом гудка нет.
Гудок то появляется, то исчезает. Когда водитель жмет на руль, сигнал может начать работать, но затем сразу же пропадает.

Причин, по которым клаксон отказывается функционировать, может быть несколько:

Одна из самых часто встречаемых причин — это выход из строя предохранительного устройства. В данном случае целостность самого клаксона не будет нарушено, что во многом упрощает процедуру ремонта.
Выход из строя непосредственно гудка. Если после замены предохранительного устройства звук не появился, то можно попытаться проверить работоспособность клаксона путем его демонтажа и прямого подключения к аккумуляторной батарее. Если устройство рабочее, то при подключении к АКБ оно начнет издавать соответствующий сигнал.
Также причина может заключаться в коротком замыкании в бортовой сети транспортного средства.
Еще одна причина неполадки может заключаться в стертых прижимных контактах, которые находятся на рулевой колонке. Такая проблема часто встречается в автомобилях наших соотечественников. Прижимные контакты в любом случае со временем стираются из-за эксплуатации, предотвратить это не удастся. Как варианта, можно попробовать увеличить срок службы контактов, для этого их необходимо время от времени обрабатывать графитовой смазкой.
Износ контактного кольца на рулевом колесе. Как сказано выше, от износа никуда не деться, поэтому рано или поздно каждый автовладелец столкнется с такой проблемой. Как и в предыдущем случае, можно попробовать увеличить ресурс эксплуатации контактного кольца путем нанесения на него графитовой смазки.
Окисление контактов на рулевом колесе. При длительной эксплуатации на внутренних контактах начнут собираться отложения, что приводит к невозможности передачи импульса для срабатывания клаксона.

Реле звукового сигнала ваз 2110 — ремонт и замена

Находим реле звукового сигнала ваз 2110, о том как его найти читайте здесь.

Извлекаем реле из кожуха.

Меняем релюшку на новую или чистим контакты уже имеющегося.

Подключаем все по схеме, схему скинул ниже ↓

Как снять неисправный сигнал (клаксон)

Демонтаж, настройка перед монтажом

На корпусе клаксона закреплён один регулировочный винт. Выставьте его в среднее положение и проведите проверку.

Удаляем радиаторную решётку

Саморез крепления решётки радиатора

READ Как подключить wd black тб windows

Важный крепёжный элемент – зажим

Артикул новой решётки радиатора – 2110-8401014 (или 8401614, или 8401714).

Читайте также:
