Замок капота снимается, если необходимо заменить тросик или весь замок, а также когда механизм открывания капота мешает проведению различных работ по покраске, замене крышки и т. д. Как снять и регулировать замок капота для ВАЗ 2107?

1 Снятие замка капота и ремонт своими руками

Чтобы извлечь замок капота, необходимо использовать отвертку и ключ на 10. Помимо этого вам потребуется маркер или карандаш, которым следует обвести контур замка для удобства повторной установки или при полной замене механизма. Когда контур прочерчен, стандартной отверткой подденьте фиксаторы замочного тросика и выньте их из посадочных мест. Теперь слегка разогните тросик и достаньте фиксирующую втулку, а затем извлеките тросик из механизма. С помощью ключа открутите две гайки, которыми замок крепится к крышке капота вместе с шайбами.

После этого выпрямите тягу и снимите фиксирующую трубку. В салоне под приборной панелью потяните тросик с оболочкой в отверстие привода замка, используя плоскогубцы. Снятие тягового механизма описанным методом возможна только в случае, если обрыв тяги произошел со стороны рукоятки в салоне авто. Если трос оборвался в районе капота, тогда необходимо будет залезть под капот, чтобы оттянуть пружину замка в сторону аккумулятора.

Следует также сказать несколько слов о тросиках замка на ВАЗ 2107 и другую "классику". Существуют одножильные и многожильные тяги, которые различаются между собой по прочности. Мы рекомендуем приобретать многожильный тросик (стоимость до 150 рублей).

Натягивание тросика и установка замка происходит в обратном порядке. Используйте контур, который был размечен при снятии, с помощью него можно регулировать положение замка.

На некоторые модели Лады, в том числе на ВАЗ 2107, можно установить дополнительный багажника с размещением кнопки в салоне авто.

2 Снятие и регулировка замка багажника

Как правило, регулировка положения замка крышки багажника производится, когда для закрывания крышки необходимо прикладывать большое усилие, она ненадежно фиксируется или открывается на ходу. В таком случае регулировка производится без снятия основного механизма. С помощью ключа на 10 слегка ослабьте гайки крепления замка и болты крепления защелки, после чего переставьте замок и защелку в новое положение и надежно зафиксируйте крепежные элементы.

Замена, регулировка или частичный ремонт также проводится после снятия механизма. Для этого открутите две гайки, которые крепят механизм к крышке. Извлеките замок из крышки, а личинку замка протолкните внутрь багажника, чтобы вынуть ее вместе с дистанционной втулкой и уплотнительным кольцом привода (в случае покраски автомобиля или установки электрического привода).

При проведении работ, как и в случае с механизмом капота, рекомендуется провести контур замка для последующей удобной установки. Перед установкой очистите отверстие крепления антикоррозийной жидкостью и смажьте трущиеся детали на самом замке. При установке нового замка регулировка его положения осуществляется при ослабленных гайках (вверх-вниз) как описано в первом абзаце. Когда все детали установлены и жесткость прилегания крышки отрегулирована, следует затянуть гайки до упора.

3 Как открыть капот на ВАЗ 2107, если он замерз или оборвался трос?

Чаще всего обрыв троса замка капота происходит из-за низких температур, когда замок замерз или покрылся ледяной коркой. Многим владельцам ВАЗ 2107 знакома такая проблема. Если механизм капота замерз, то для его экстренного открытия необходимо либо потянуть тросик плоскогубцами со стороны салонной ручки (если обрыв произошел там), либо использовать стальную проволоку, с помощью которой можно согнуть петлю и подцепить "рубашку" тросика или попытаться дотянутся до нее плоскогубцами.

Все это возможно только в случае отсутствия пластиковых дефлекторов, которые в зимний период служат для предотвращения попадания снега и наледи на механизмы капота. Если дефлектор капота есть, а замок при этом замерз и не открывается, нужно снять или сломать дефлектор и попытаться дотянуться до петли открытия капота длинной плоской отверткой или той же стальной проволокой с крючком. Если проблема не в тросе, тогда следует использовать незамерзающую жидкость, фен или другие инструменты, которыми можно отогреть основной механизм для открытия капота с помощью рычага из салона авто.

Электропривод замка ВАЗ 2107

За основу электропривода был взят штатный замок багажника, он был куплен за 25 рублей. После этого я начал разбираться как он работает. Для этого его было необходимо его открыть. Замок одноразовый, у него стоят типа заклепок, которые я быстренько высверлил обычной дрелью.

Разобранный замок

Данный замок состоит из двух половинок. Внутри оказалось две железочки и одна пружинка. Все просто до безобразия. Одна железочка взаимодействует с ответной частью замка, а вторая фиксирует первую в закрытом положении и открывает когда на нее воздействует личинка замка.

Принцип работы:

Разобравшись с конструкцией я в первую очередь заказал токарю замену старых заклепок новыми болтами аналогичной формы, только в том месте где раньше было расклепано я заказал сделать резьбу М4. Дело в том, что эти заклепки является не только крепежом двух половинок, но и осями для двух железочек, поэтому новые болты надо делать максимально идентичными со старыми заклепками. Для того чтобы замок закрылся (соединить две половинки) пришлось отпилить у пластмассовой части верхнюю часть, именно там и будет перемещаться удлинитель.

Затем я смазал все части замка. Очень важно то, что когда стягиваешь половинки замка гайками, главное не переусердствовать. Так как если затянуть слишком сильно, то железочки перемещения теряют свободу перемещения и начинают клинить. В любом случае нужно проверять чтобы железочки не болтались и не зажимались.

После всех действий примеряем замок на его штатное место. Если удлинитель окажется слишком длинным укорачиваем его по месту. После того как определились с длинной удлинителя сверлим в нем (в удлинителе) отверстие диаметром 4,5 - 5 мм. Отверстие надо сверлить максимально ближе к концу удлинителя (будет больше рычаг). После этого крепим замок окончательно, проверяем чтобы он нормально открывался ключом (лучше это сделать не захлопывая багажник, а просто имитируя его закрытие вручную), и регулируем таким образом чтобы крышка багажника при закрытии заняла нормальное положение. Теперь берем обычный дверной привод. Покупать лучше привод известных фирм (это тема отдельного разговора), еще лучше взять "усиленный" привод, это когда сила его открытия не 3-4 кг, а 7-8 кг. Такие привода нормальные установщика ставят в задние двери, особенно Волг. В комплекте с самим приводом идет кронштейн в виде полоски с множеством дырок (нам оно не надо), переходника в виде кубика с тремя болтами (оно нам тоже не надо) и стерженьком с развальцовкой с одной стороны (вот он нам и нужен).

Берём привод и примеряем его на крышку багажника.

Я крепил привода двумя саморезами, которыми крепят гипсокартон (я эти саморезы сразу полюбил). Вместо шайб использовал две гайки. Теперь одна из самых ответственных и точных операций - загибание стерженька (тяги) по месту. Надо вручную подвигать привод вперед-назад, подвигать удлинитель и определиться какой длинны и формы должна быть тяга. Я попал с первого раза. Как выглядит эта тяга тоже хорошо видно на фото.

Теперь наступил самый ответственный момент и пришло время ответить на главный вопрос - хватит ли усилия дверного электропривода для открытия замка багажника. У меня был стандартный электропривод фирмы SATURN. После завершения установки я вывел два провода от привода наружу багажника и закрыл крышку багажника. После установки всё работало прекрасно.

Многие владельцы автомобилей отечественного производства от АвтоВаза, хотели бы поменять свои авто на более комфортабельные и удобные иномарки. Причиной тому служат в основном различные системы автоматизации, которые заметно улучшают удобство использования автомобиля. Если нет возможности приобрести лучше авто, то можно хотя бы улучшить имеющееся. Именно так, вероятно, подумал автор этой самоделки , и первое что пришло ему на ум, это автоматизированное открывание багажника на своей ваз 2107. Согласитесь нажать на кнопочку, сидя в салоне, намного удобнее чем выходить из машины, и открывать ключом багажник.

Реле 90.3747-10
- предохранитель 10 А
- кнопка 2822.3710
- электрический замок
- мебельный газовый упор
- провода

Описание создания устройства.

Для того чтобы понять как возможно сделать подобное решение на ваз 2107, автор приступил к поиску информации в интернете. Как оказалось, он не один задумывался о подобных решениях, и различных схем систем автоматического открывания багажника в интернете достаточно много.

Проанализировать их, было решено разработать свою систему, которая была бы достаточно легкой в реализации, надежной и не дорогой по компонентам.

Поэтому собрав все необходимые материалы и освободив некоторое время для работы в гараже , автор приступил к воплощению своих идей на базе своего автомобиля ваз 2107.

Для начала была срезана верхняя часть замка багажника, а точнее его пластмассовый корпус. Это было необходимо, чтобы освободить механизм замка и иметь возможность работать с ним напрямую.

Далее "пистолет" был помещен более глубоко в корпус багажника, для этого пришлось увеличить прорезь.

Общая схема устройства автоматического открывания багажника для ваз 2107 выглядит следующим образом:

Автору было важно, чтобы крышка багажника не только приоткрывалась от дистанционного открытия замка, но и поднималась до конца. Для этого было решено использовать газовые упоры.

Так как газовые упоры для автомобилей различаются в зависимости от модели, то они режим работы у них различный. Нужно подобрать такой газовый упор, который подойдет именно к вашему багажнику, в противном случае есть вероятность перекосить, помять или отломать крышку багажника из-за разницы хода упора и крышки. В итоге автор решил выбрать мебельный газовый упор 120N. который стоит в пределах 100 рублей.
Ниже расположен снимок такого упора, который был демонтирован с кухонной мебели :

Стиль крепления упора, автор подсмотрел в одной из моделей автомобиля иностранной марки. Следуя увиденному принципу и личной смекалке, крепеж был установлен следующим образом:

Причем, важно отметить, что старые упоры так же остались в багажнике. Автор их не демонтировал, вместо этого лишь ослабил на деление. Такой подход позволил смягчить открывание багажника при помощи автоматического механизма и сделал его ход более плавным.

Если вас заинтересовало использованное автором устройство для автоматического открывания багажника автомобиля ваз 2107 или у вас остались какие-либо вопросы касательно монтажа устройства, то вы можете ознакомиться с видеоматериалом приведенным ниже, а так же с оригинальной статьей указанной по ссылке "Источник", которая также приведена в конце статьи.

Сегодня я хочу поговорить про установку электропривода для открытия багажника ВАЗ 2107 прямо из салона. Так же возможно подключить к сигнализации и открывать прямо с брелка, но на тот момент у меня была сильно устаревшая (механически и морально) и такой функцию она не поддерживает.

Когда я покупал электропривод открытия багажника на ВАЗ 2107, все детали шли в комплекте. Часто бывают утраты деталей на рынке, сами продавцы затем продают недостающие устройства. Так же не забудьте купить 4-контактное реле для установки электропривода.

Электропривод открытия багажника на ВАЗ 2107 установка своими руками

Первым делом нужно определиться, где установить электропривод. Я не стал изобретать что-то новое, установил как все.

Отметим, что мы уже рассматривали , только схема и метод подключения были немного другими.

Можно было посадить на шурупы и вторую планку для надежности, но не обязательно. Одной планке вполне достаточно, чтобы багажник ВАЗ 2107 открывался через электрический привод.

Я взял ножовку по металлу и сделал распилы. Как видно на фотографии, я отогнул язычок, который появился в результате моих стараний. Есть доступ к элементу замка, дернув за который крышечка и откроется.

Затем берем шкив, который шел в комплекте к электроприводу, замеряем его по длинне, загибаем таким образом, что бы у электропривода была возможность втянув его в себя открыть замок, лишнее откусываем (отпиливаем, отламываем).

Забегая вперед скажу – в процессе эксплуатации я столкнулся с проблемой, что после открытия замка кнопкой шкив этот не давал замку закрыться, приходилось каждый раз ручками его немного назад как бы подавать – эта проблема решена была с помощью обратной пружины (пружина как на приводе к карбюратору) см. фото, красным обведены места зацепления пружины.

Целый год собирался сделать электрозамок багажника ВАЗ 2107. И вот в один прекрасный день, когда мне окончательно надоело каждый раз когда мне нужно залезть в багажник вытаскивать ключи из замка, открывать багажник, затем снова втыкать назад, а если еще при этом нужно заглушить, я наконец сподобился им заняться. Активатор дверного замка, что используется в центральных замках и сигнализации уже лежал дожидаясь. Мне его даже не пришлось покупать, хотя и цена-то не большая 200 р.

Если бы я поинтересовался в интернете как делается установка электрозамка багажника на ваз 2107, то может сделал его по другому, но получилось тоже неплохо. Установка электрозамка практически одинаковая с одной стороны, а вот тягу выполняют по разному, тросиком, проволокой. Некоторые устанавливают для отпирания багажника соленоид.

Были трудности с решением вопроса креплением тяги к замку багажника. Решил сделать штырёк и крепить к нему. Просверлить и нарезать резьбу, но не удалось так как метал оказался весьма твердым. Подумав решил приварить болтик на 4 сваркой. Хоть дырка небольшая, но все удалось.

Как установить электрозамок на багажник

Выкладываю фото как я поставил электрозамок на багажник.

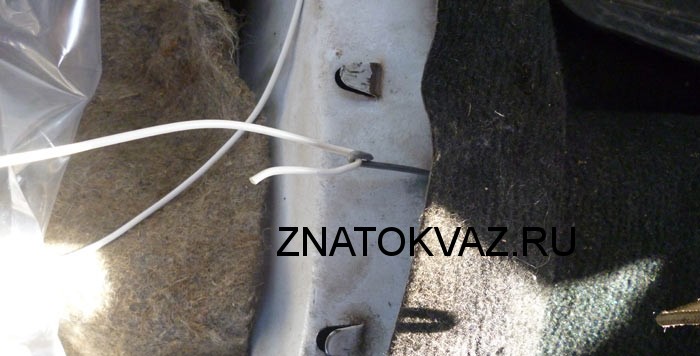

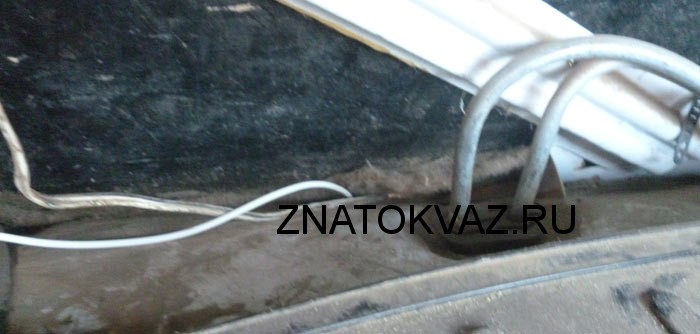

Провод протащил под ковриком салона.

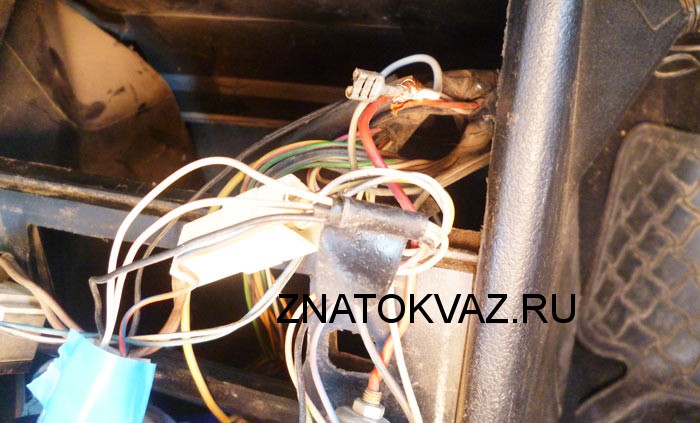

Подключение к электрике автомобиля сделал по своему, не прибегая к установке реле. Дело в том, что при установке сигнализации ставятся 4 привода электро-замка, в этом случае реле нужно обязательно ставить, а здесь всего один. Пришел к выводу, что нагрузка небольшая и предохранитель выдержит.

Использовал для подключения привода крайнюю кнопку, она без фиксации, у меня в машине не использовалась. Минус и плюс прицепил к проводам прикуривателя, все прекрасно работает. Здесь видно красный провод на прикуриватель. Конечно одновременное использование может привести к сгоранию предохранителя, но я не курю. Во избежании таких казусов лучше ставить реле.

В этой статье я опишу поэтапно как я себе установил электрический привод для открытия багажника кнопкой прямо из салона. В теории его после этой доработки легко можно подключить к сигнализации и открывать прямо с брелка, но у меня на момент установки была сигналка старой модели (МС Питерская, лет 5 назад ставил) и такой функции она просто не поддерживает :( Ну да ладно, все равно удобств стало больше ;) Итак, приступим.

Нам понадобятся следующие компоненты:

Электропривод для замка с причиндалами, все они идут в комплекте вместе с ним! Обязательно проверьте комплектацию, мне пытались спихнуть замок без крепежа (типа забыли положить) но тогда усложняется процесс установки :) Так же нам понадобится обыкновенное реле (4 или 5 контактное неважно, нам нужно только 4 из них):

и еще пару метров провода, разъемы типа "мама" и в идеале "фишку" для реле, но можно и без нее :) Итак, изначально стояла задача определиться где разместить электропривод - я не стал изобретать велосипед и разместил его так:

В идеале конечно можно и нужно прикрутить и вторую планку, но мне стало лень, да и замок туго вошел своим выпирающим концом в енто отверствие в крышке багажника, (это отверствие пришлось даже немного расширить плоскогубцами) и с места его сдвинуть рукой невозможно :) Далее задача состояла в том, что бы сделать механическую связку электропривода с замком багажника. Полазив по просторам интернета, я пошел простым путем - без сварки и разборки замка. Смотрим фото, под фото - описание :)

Итак, ножовкой по металлу делаем распилы, как показано на фото, отгибаем "язычок" который появился в результате этих манипуляций, и у нас есть доступ к элементу замка, дернув за который крышечка и откроется :) Затем берем шкив, который шел в комплекте к электроприводу, замеряем его по длинне, загибаем таким образом, что бы у электропривода была возможность втянув его в себя открыть замок, лишнее откусываем (отпиливаем, отламываем). Забегая вперед скажу - в процессе эксплуатации я столкнулся с проблемой, что после открытия замка кнопкой шкив этот не давал замку закрыться, приходилось каждый раз ручками его немного назад как бы подавать - эта проблема решена была с помощью обратной пружины (пружина как на приводе к карбюратору) см. фото, красным обведены места зацепления пружины:

Собственно все, надеюсь нормально расписал. Если что непонятно - задавайте вопросы в этой ветке на форуме :)))

Открытием багажника на автомобиле с кнопки в салоне уже никого не удивишь. Сегодня такая опция на автомобиле позволяет значительно облегчить людской труд. Автомобили отечественного производства лишь в последнее время начали оснащаться такими полезными опциями с завода. Но это вовсе не означает, что владельцам автомобилей ВАЗ-2107 инжекторных и карбюраторных версий данная опция не подходит. При желании из любого отечественного автомобиля можно сделать подобие иномарки и наоборот. В данном материале уделим внимание вопросу о том, как выполнить открытие багажника с кнопки ВАЗ 2107. Данная процедура не представляет особых сложностей, особенно если имеется такая цель.

Преимущества данной опции

Многие не находят в данной опции ничего особенного, но стоит только попробовать электропривод багажника, как сразу начинаешь оценивать все достоинства. К положительным моментам опции по автоматическому открытию багажника на ВАЗ-2107 можно отнести:

Далее рассмотрим, что представляет собой процедура по монтажу электропривода для открытия багажника на ВАЗ 2107 своими руками.

Что потребуется для проведения работ

Прежде чем приступать к рабочему процессу, следует закупить необходимое оборудование. Для проведения работ потребуется:

Любой из компонентов вы легко сможете найти в любом автомагазине, а затем самостоятельно установить и подключить на своем авто.

Установка активатора

Первоначально необходимо установить активатор, который представляет собой электропривод, работающий на втягивание или отталкивание в зависимости от подключения. Первым делом нужно снять замок и установить тягу активатора. Для снятия замка потребуется вывинтить две гайки.

После этого необходимо просверлить отверстие в боковой части замка, чтобы завести тягу и соединить ее с язычком замка. Тягу потребуется согнуть(закрепить), должно получиться примерно так, как показано на фото ниже.

После фиксирования тяги к замку, последний можно установить на место. Желательно запомнить уровень наклона замка и установить его также, чтобы не пришлось при установке его регулировать. Теперь можно закрепить активатор к багажнику. Для этого потребуется 2 самореза и специальная пластина, которая идет в комплекте с изделием. После этого вручную можно попробовать, будет ли срабатывать замок на открытие.Когда активатор на свой автомобиль ВАЗ 2107 будет установлен, можно перейти к следующей стадии -подключение.

Подключение изделия

Подготовка к монтажу

Приобретаем комплект замка. Производителей автозапчастей на рынке сейчас очень много, а различий между комплектами особенных нет. Важно чтобы на устройство имелся гарантийный талон и инструкция по эксплуатации и подключению. Также в коробке вы обнаружите:

Дополнительно вам нужно запастись набором стандартных инструментов: плоскогубцы, шуруповерт, отвертки, мультиметр, дрель с твердосплавным сверлом. Помимо стандартных приспособлений сразу же докупите дополнительных проводов, вполне возможно, что длины тех, которые вы обнаружите в коробке, вам не хватит. Также пригодится черная термостойкая изолирующая лента, гофрированные трубки, клипсы для крепления обшивки, так как очень часто обшивка элементов автомобиля крепится на одноразовые.

Важно! Обязательно проверьте наличие и правильность заполнения гарантийного талона на купленное устройство. Вне зависимости от того кто выполнил установку, вы или сервис, в течение года вы имеете право на бесплатный ремонт.

Что нужно для работы

Подобная схема подключения кнопки багажника привлекает многих.

Чтобы реализовать задумку, нужно подготовить материалы и инструменты.

Набор состоит из:

электропривода (активатора) замка багажного отсека;
универсального 4-контактного реле;
колодки под предохранитель;
предохранителя;
провода;
клемм типа мама;
кнопки открывания багажника;
термоусадочной трубки;
изоленты;
пластиковых хомутов.

Колодка ставится из соображений безопасности. Монтируется на плюсовой провод. Предохранитель можно взять стандартный, на 10 Ампер. Больше не нужно.

Длину проводки определяйте индивидуально. Но практика показывает, что 5-6 метров хватает с запасом.

Кнопку открывания возьмите от десятки. Считается наиболее надежной, а также доступной по цене. Если тюнингуете отечественную машину, то она точно подойдет.

На любом авторынке не составит труда купить весь комплект. Обойдется он в 600-800 рублей. Максимум 1000 рублей.

Установка кнопки открытия багажника — поэтапная инструкция

Если так, то схема подключения кнопки будет выглядеть следующим образом:

Далее можно приступать к выбору места установки кнопки и монтажу всех элементов.

Рассмотрим порядок выполнения работ на примере автомобиля ВАЗ-2107:

Полезные советы

К выбору активатора тоже следует подойти ответственно. Не стоит покупать дешевые китайские аналоги, лучше остановить свой выбор на заводском ВАЗовском электроприводе.

Обрыв проводки

Это, пожалуй, самая распространенная неисправность на самостоятельно установленных электрозамках. Причина в неудачно подобранном месте для протягивания проводов. В результате они повреждаются, что приводит к замыканию или полному обрыву.

Диагностику можно разделить на 2 части:

Проверка сопротивления. Все участки цепи прозваниваются на предмет повреждения. Если этот показатель близок к бесконечности, то где-то провод обломился. Также проверить это можно путем замера напряжения;
Внимательно осматривают провода на предмет повреждения изоляции. Это обычно приводит к замыканиям и утечкам тока на корпус, что делает невозможным работу замка.

Установка и подключение электрозамка к центральному замку

Автолюбители, выполнившие установку электрического замка на багажник машины, своими руками, рекомендуют использовать стандартные наборы из торговых сетей. Установить качественные комплектующие – значит обеспечить эксплуатационную надежность электрозамка.
Неплохие монтажные комплекты замков на крышки багажников предлагают китайские производители. Наборы для машин включают: электроприводы; кнопки; комплекты тяг; провода с предохранителями; релюшки; установочные планки. Установить электрозамки невозможно без соответствующего инструмента и вспомогательных материалов, таких как изоляционные, гофрированные трубки, крепежные изделия.

Приняв решение установки своими руками, придется выполнить ряд слесарных работ на машине. Сюда включается разметка под комплектующие электрозамка, сверление отверстий для крепежа, монтаж, крепление. Последовательность работ аналогична предыдущим:

На багажнике конкретного автомобиля определяются места для монтажа электрического запорного устройства. После разметки, сверлятся установочные отверстия, крепится привод, фиксатор.
В случае необходимости выполняется доработка узлов электрозамка. Устанавливаются приводные тяги замка, с предварительной разметкой.
Отсоединяются клеммы АКБ, согласно электросхемы необходимо установить и проложить провода и подключить к соответствующим контактам, разъемам. Мультиметром проверяется правильность соединений электрозамка на багажнике машины. Подсоединяются клеммы к аккумулятору.
Подключение замка производится к главной кнопке ЦЗ, или к индивидуальной, установленной в удобном месте салона машины.
Проверяется функционирование электрозамка. При необходимости выполняются регулировочные и подгоночные работы.

В вышеизложенном материале изложены общие принципы того, как установить электрический замок своими руками на багажник автомобиля. Установка на конкретную модель машины может иметь свои нюансы, которые необходимо учитывать. При сомнениях в возможности самостоятельного монтажа электрозамка, рекомендуется обратиться в специализированные организации.

Открытие багажника из салона на классику.

И так, в этой статье мы расскажем Вам подробно, как сделать чтоб багажник открывался из салона с кнопки.

Для этого нам понадобятся следующие материалы:

привод (тяга, которая будет открывать сам замок),
кнопка,
реле,
провод,
предохранитель на 25A,
клеммы,
изолента (термоусадка),
тросик,
дрель,
сверло,
прочие инструменты (пассатижи, кусачки, нож, напильник….).

Для начала разберемся с подключением. Соберём всё по схеме приведенной ниже.

Для удобства опишу подробнее:

Реле имеет 4 контакта 30, 85, 86, 87. С помощью клемм подключаем провода следующим образом:

// на трехконтактное реле схема другая:

Должно получиться что-то вроде следующего:

После сборки всей электрики проверим её работоспособность. Накидываем контакты на АКБ и нажимаем кнопку. Тяга должна резко втянутся. Если этого на произошло меняем местами контакты на кнопке.

Теперь проделываем отверстие (где вам будет угодно) на приборке для нашей кнопки, и монтируем ее туда.

Пропускаем провода под панелью и ставим кнопку место. Реле так же крепим в любое доступное место.

Прячем провод от привода под чехол короба и выводим его в багажник.

В крышке багажника есть рёбра жесткости. Они внутри полые. В них мы просунем наш провод к центру крышки с помощью вязальной проволоки.

Монтируем наш привод в сантиметрах десяти от замка.

Теперь снимаем замок багажника откручивая два болта.

Сверлим (я делал саморезом) отверстие где указано на фото. Это делается для центровки тросика с приводом.

Закрепляем один край тросика к задней стенке замка. Ставим его на место. Другой — к вытянутому приводу.

После подключения к АКБ

Бывает, что пружина в замке слишком тугая и приводу не хватает мощности её натянуть. (в среднем у них тяга около 6 кг). В таком случае необходимо заменить пружину на более слабую, но не на столько, чтоб багажник открывался произвольно.

Пример того, что получилось у нас приведён на видео ниже.

Подвеска и колёса ВАЗ 2107

Передняя подвеска: независимая, на двойных поперечных рычагах, со стабилизатором поперечной устойчивости и гидравлическими амортизаторами. Задняя подеска: зависимая, с жёсткой балкой заднего моста и 5-ю реактивными тягами, на гидравлических амортизаторах.

Стандартные диски ВАЗ 2107: 5Jxl3H2 с вылетом 29 мм, крепятся на 4 болта с диаметром отверстий 98 мм, диаметр отверстия под ступицу — 58,5 мм) Шины: камерные или бескамерные 175/70R13 или 165/70R13

Рекомендуемое давление в шинах: — передние колёса — 1,7 кг/см2 — задние колёса — 2,0 кг/см2

Для большей мягкости и комфортности езды можно снижать на 0,1 кг/см2

Устройство замка багажника ВАЗ 2107

Замок багажника ВАЗ 2107 состоит из таких деталей:

На кузове автомобиля устанавливается фиксатор с пластиной, с которыми входят в зацепление ротор и корпус замка. При повреждении любой из деталей необходима его замена. Если же он просто плохо работает, но видимых повреждений нет, необходимо сначала попробовать смазать устройство и отрегулировать положение замка относительно фиксатора на кузове. Если эти операции не помогают, деталь следует заменить новой.

Что необходимо для замены

Перед тем как поменять замок багажника ВАЗ 2107 необходимо запастись четырьмя предметами:

гаечный ключ на 10 (лучше торцевой);
монтажка (понадобится для регулировки силы закрытия крышки багажника);
карандаш;
новый замок багажника ВАЗ 2107.

Также понадобится аэрозольная смазка или “Литол”.

Принцип работы механизма открытия и закрытия багажника

Как работает электроподъемник задней двери? Электропривод замка багажника должен открываться при нажатии на соответствующую кнопку путем раскручивания, таким образом увеличивая тяговое усилие и передавая его на шток. Когда на узел подается напряжение, реле системы автоматически отталкивает шток, что способствует открытию двери. Необходимо учитывать, что электропривод двери багажника не может долгое время работать под нагрузкой, поскольку он может сломаться из-за перегрева.

Многие видели, как открываются багажники на иномарках. Они открываются с помощью кнопки в салоне. А также с кнопки на брелке от сигнализации.

В данной статье мы своими руками автоматизируем этот процесс. Нам понадобятся: провод (в изоляции одножильный) 10 метров, клеммы (мама и папа), кнопка (продается в автомагазине), 4 контактное рыле, изолента (желательно силиконовая), мотор двери 2-х проводной. Это основное.

Для того чтобы это все работало, нужна энергия, в машине это плюс и минус от аккумуляторной батареи. Минус идет на корпус авто, поэтому минус он же масса не проблема. А вот плюс постоянный найти в багажнике уже сложно. Для этого нам и нужен провод. Плюс мы возьмем с провода идущего на прикуриватель. Для этого снимаем панель с часами и прикуривателем. Для удобства можно снять все контакты, а можно и не снимая контактов все сделать. Длинны проводки хватает. Находим плюсовой провод идущий к прикуривателю и подключим его к реле согласно схемы.

Более подробно по подключению электрической части электропривода замка багажника читайте в статье: Установка электропривода багажника на ваз 2114

Чтобы реле не мешалось, спрячем его. Для этого вынем пепельницу и выкрутив два шурупа, снимем пластиковое крепление от пепельницы. Там в приборной панели есть отверстие. Вот через него болтом и гайкой крепим реле. От реле ведем плюсовой провод на электропривод замка багажника. Для этого снимаем полку под бардачком, задние сидения и пластик, который держит покрытие пола в машине по правой стороне. Провод прокладываем под бардачком и по штатной проводке ведем его в багажник. Собираем все в машине обратно.

Кнопку багажника размещаем, где нам будет удобно. Главным условием для выбора места должно быть, удобство в доступе к кнопке и безопасность. Чтобы не нажать кнопку случайно я выбрал место, где располагались два сигнализирующих огня о том, что ремни безопасности не пристегнуты. Так как они в данной комплектации не подключены. То убрал эти лампочки, установил заглушку от стандартной кнопки в классике, а в заглушке уже установил саму кнопку багажника.

Теперь вернемся к багажнику. Там плюсовой провод ведем по штатной проводке. По технологическим отверстиям в крышке багажника. Для этого понадобится кусок проволоки. Массу берем там же, где она берется на освещение регистрационного знака машины.

Ставим Электропривод багажника. Чтобы не вносить никаких изменений в конструкцию замка, то установим его так, чтобы электропривод тянул механизм замка. Тут есть два варианта крепления электропривода багажника: 1) крепим его на саморезы и 2) с помощью технологического отверстия в крышке багажника. Рассмотрим второй вариант. Для этого воспользуемся двумя пластинками с отверстием по середине и двумя болтами. Все соответствующей длинны и диаметра в каждом конкретном случае. Пластинки вводим в технологическое отверстие и одеваем на болты электропривод багажника. Крепим электропривод багажника так, чтобы он не мешал закрытию крышкибагажника. Данный способ крепления позволяет регулировать расстояние крепления электропривода багажника от механизма багажника.

Теперь рассмотрим механизм замка багажника. Нам необходимо двигать язычок, который виден через отверстие в механизме. Именно он открывает щеколду крышкибагажника. Сам язычок приводится в движение при помощи ключа. Чтобы повторить такое же движение проденем леску так, чтобы она при втягивании электропривода багажника приводила в движение язычок. Регулируем длину и натяг.

Подсоединяем плюсовой провод и провод массы к электроприводу багажника. И нажимаем кнопку багажника в салоне. Если багажник открылся, значит все сделано правильно если нет, то проверьте, правильно ли подсоединили плюс и массу на электропривод багажника.

Крышкабагажника теперь открывается и ключом и кнопкой.

Если у вас сигнализация с возможностью открывать багажника с кнопки на брелке от сигнализации, то дело за малым. Берем инструкцию от сигнализации и ищем, какой контакт и провод должен подавать массу на наше оборудование, в каком режиме оно стоит по умолчанию. Затем ищем блок сигнализации и соединяем нужный нам контакт с кнопкой багажника.

В итоге крышкабагажника открывается: ключом, с кнопки в салоне и кнопкой на брелке сигнализации.

Преимущества данной опции

Подготовка к монтажу

Важно! Обязательно проверьте наличие и правильность заполнения гарантийного талона на купленное устройство. Вне зависимости от того кто выполнил установку, вы или сервис, в течение года вы имеете право на бесплатный ремонт.

Установка активатора

Что нужно для работы

Подобная схема подключения кнопки багажника привлекает многих.

Чтобы реализовать задумку, нужно подготовить материалы и инструменты.

Набор состоит из:

электропривода (активатора) замка багажного отсека;
универсального 4-контактного реле;
колодки под предохранитель;
предохранителя;
провода;
клемм типа мама;
кнопки открывания багажника;
термоусадочной трубки;
изоленты;
пластиковых хомутов.

Длину проводки определяйте индивидуально. Но практика показывает, что 5-6 метров хватает с запасом.

На любом авторынке не составит труда купить весь комплект. Обойдется он в 600-800 рублей. Максимум 1000 рублей.

Принцип работы механизма открытия и закрытия багажника

Обозначение элементов конструкции

Обрыв проводки

Диагностику можно разделить на 2 части:

Проверка сопротивления. Все участки цепи прозваниваются на предмет повреждения. Если этот показатель близок к бесконечности, то где-то провод обломился. Также проверить это можно путем замера напряжения;
Внимательно осматривают провода на предмет повреждения изоляции. Это обычно приводит к замыканиям и утечкам тока на корпус, что делает невозможным работу замка.

Установка и подключение электрозамка к центральному замку

На багажнике конкретного автомобиля определяются места для монтажа электрического запорного устройства. После разметки, сверлятся установочные отверстия, крепится привод, фиксатор.
В случае необходимости выполняется доработка узлов электрозамка. Устанавливаются приводные тяги замка, с предварительной разметкой.
Отсоединяются клеммы АКБ, согласно электросхемы необходимо установить и проложить провода и подключить к соответствующим контактам, разъемам. Мультиметром проверяется правильность соединений электрозамка на багажнике машины. Подсоединяются клеммы к аккумулятору.
Подключение замка производится к главной кнопке ЦЗ, или к индивидуальной, установленной в удобном месте салона машины.
Проверяется функционирование электрозамка. При необходимости выполняются регулировочные и подгоночные работы.

В вышеизложенном материале изложены общие принципы того, как установить электрический замок своими руками на багажник автомобиля. Установка на конкретную модель машины может иметь свои нюансы, которые необходимо учитывать. При сомнениях в возможности самостоятельного монтажа электрозамка, рекомендуется обратиться в специализированные организации.

Подключение изделия

Подвеска и колёса ВАЗ 2107

Рекомендуемое давление в шинах: — передние колёса — 1,7 кг/см2 — задние колёса — 2,0 кг/см2

Для большей мягкости и комфортности езды можно снижать на 0,1 кг/см2

Устройство замка багажника ВАЗ 2107

Замок багажника ВАЗ 2107 состоит из таких деталей:

Что необходимо для замены

Перед тем как поменять замок багажника ВАЗ 2107 необходимо запастись четырьмя предметами:

гаечный ключ на 10 (лучше торцевой);
монтажка (понадобится для регулировки силы закрытия крышки багажника);
карандаш;
новый замок багажника ВАЗ 2107.

Также понадобится аэрозольная смазка или “Литол”.

Способы открытия багажника без ключа

Конечно, проще всего использовать дополнительный комплект ключей, ну а если дубликата не существует, обратиться в специальные фирмы, которые предоставляют такие услуги. Но стоимость таких услуг не каждого сможет удовлетворить, поэтому мы рассмотрим самые простые способы, которые уже испробовали опытные водители на себе и добились желаемого результата.

Итак, если водитель уверен, что ключи остались в багажнике и внутрь салона можно свободно попасть, то попробовать добраться до ключей можно несколькими способами:

Разобрав спинку заднего сиденья. Данный способ весьма эффективный, а проводится он в следующей последовательности:

спинку с заднего сиденья нужно просто снять;
подставка из фанеры также снимается, чтобы получить доступ к небольшому пространству между ребрами жесткости и задней спинкой сиденья;
в щель, которая довольно приличного размера, нужно аккуратно просунуть руку с крючком из жесткой проволоки;
крючком поддевается связка ключей и вытаскивается наружу.

Если при обычном освещении обнаружить ключи не получается, следует попытаться в щель просунуть небольшой фонарик, чтобы упростить процесс поиска.

Какой способ выбрать, чтобы открыть багажник ВАЗ-2107, конечно, должен решить каждый автовладелец самостоятельно, а получить любые ответы по этой теме и прояснить самый непонятные вещи поможет видеоинструкция на интернет-ресурсе, просмотреть которую можно в самое удобное для себя время.

Читайте также:
