Замена крестовины киа спортейдж 1

Обновлено: 04.02.2025

Мakar

Сузуковод со стажем

Ответ: Умерла крестовина. нужна помощь

Всё это я читал.
Но мне сказали, что Japan Parts - это упаковщик. В коробке может быть как Koyo, так и GMB.
А судя по цене в 270 рублей, есть подозрение, что будет именно последнее

я недавно такую же заказывал, но ещё дешевле
пришла именно Koyo с тавотницей. могу сфотать на днях и упаковку, и крестовину (ещё не ставил)
но смысла фотать нет, поскольку один в один как у Сузукофф (пост №51)

Dmitriy_K

Свой в доску

Ответ: Умерла крестовина. нужна помощь

Спасибо, не надо: уже заказал 4 штуки на свой страх и риск Надеюсь, повезёт и будет Koyo

kuban

Осваивающийся

4 Май 2009 16 4 3 томск Езжу на . сузуки джимик пересел на сузуки гранд витара. лодочный мотор сузуки.

крестовины на кардан

Привет народ. Столкнулся с заменой крестовин. в магазине подобрали с мицубиси но они выше .стопорное кольцо не ставится.Какойто чудак взял и приварил стопора. теперь проблемы с заменой хорошо только одна крестовина приварена. Может кто поделится опытом.

hp_suzuki

Сузуковод со стажем

Ответ: что-то завибрировало и загудело

У меня тоже завибрировало и загудело.
Сначала сразу подумала на задний редуктор. А вот сегодня "в беседе" мне сказали, что если гудит редуктор, то вибрации быть не должно. А такими симптомами нужно в первую очередь смотреть промкардан.
Симптомы такие: на скорости примерно с 20 до 80 км/ч появляется гул и вибрация. Очень четкая реакция на педаль газа. (Когда гудел передний редуктор, то был плавный вход в гул, и плавный выход) А сейчас при любой скорости - если газ не нажимать - абсолютная тишина.

А вибрация очень сильная. По локализации по ощущениям под водителем, чуть сбоку и сзади.

Ну, в общем, вопрос к тем, кто сталкивался с чем-то подобным. Сходится ли симптоматика? Какие есть варианты еще?

1 — Муфты свободного хода; 2 — Суппорт тормозного механизма; 3 — Тормозной диск; 4 — Колесная ступица; 5 — Наконечник рулевой тяги; 6 — Нижняя шаровая опора; 7 — Поворотный кулак с тормозным щитом; 8 — Левый приводной вал; 9 — Правый приводной вал; 10, 11 - Шплинты (подлежат замене в обязательном порядке)

Порядок демонтажа компонентов привода передних колес (2 из 2)

1 - Болт с шайбой; 2 - Муфта свободного хода; 3 - Стопорное кольцо; 4 - Дистанционная шайба; 5 - Установочная пластина; 6 - Контргайка; 7 - Винт; 8 - Тормозной диск; 9 - Колесная ступица; 10 - Внутренняя обойма наружного колесного подшипника; 11 - Наружная обойма наружного колесного подшипника; 12 - Наружная обойма внутреннего колесного подшипника; 13 - Внутренняя обойма внутреннего колесного подшипника; 14 - Наружный сальник; 15 - Болт с пружинной шайбой; 16 - Тормозной щит; 17 - Поворотный кулак; 18 - Игольчатый подшипник; 19 - Внутренний сальник; 20 - Дистанционная шайба; 21 - Левый приводной вал

Муфты свободного хода

1. Выверните крепежные болты, скиньте шайбы и снимите муфту с тормозного диска.

2. При помощи специальных щипцов снимите стопорное кольцо и извлеките дистанционную шайбу.

3. Выверните два крепежных винта и снимите установочную пластину.

4. Установка производится в обратном порядке, - стопорное кольцо перед установкой следует смазать с обеих сторон консистентной смазкой, на посадочную поверхность корпуса муфты нанесите герметик типа 3 bond No 1104. Проследите также за соблюдением требований Спецификаций Главы Трансмиссионная линия к усилиям затягивания резьбового крепежа (болты крепления муфты затягиваются в два приема).

Ступичные сборки

1. Снимите муфту свободного хода и ее установочные компоненты.

2. Отдайте ступичную гайку и снимите тормозной диск (см. Главу Тормозная система).

3. Снимите ступичную сборку.

4. Поддев отверткой, извлеките из ступичной сборки сальник.

5. При помощи специального съемника извлеките из ступицы внутренний и наружный подшипники, а также их наружные обоймы.

6. Оцените состояние ступичных болтов, - поврежденные компоненты замените.

7. Выпрессовывание ступичного болта.

8. Запрессовывание нового ступичного болта.

9. Набейте колесные подшипники смазкой и при помощи подходящих оправок застучите их в ступичную сборку.

10. При помощи оправки посадите в ступичную сборку новый сальник.

11. Смажьте уплотнительные кромки сальника и подшипниковые поверхности и установите ступичную сборку на свое штатное место.

12. Установите на место тормозной диск и при помощи специального приспособления затяните ступичную гайку так, чтобы ее можно было отпустить вручную.

13. При помощи динамометра замеряя усилие преднатяга подшипников, окончательно затяните ступичную гайку в соответствии с требованиями Спецификаций Главы Трансмиссионная линия.

14. В заключение замерьте величину бокового биения тормозного диска (см. иллюстрацию), - в случае необходимости (см. Спецификации к Главе Тормозная система) проточите, либо замените диск.

Тормозной щит

1. Выверните крепежные болты и снимите тормозной щит.

2. Установка производится в обратном порядке, - проследите за соблюдением требований Спецификаций Главы Трансмиссионная линия к усилиям затягивания резьбового крепежа.

Поворотные кулаки

1. Отдайте гайку стяжного болта, снимите пружинную шайбу, извлеките болт и высвободите из поворотного кулака шаровый палец опоры верхнего рычага подвески.

2. Извлеките шплинт фиксации шарового пальца наконечника рулевой тяги и при помощи специального съемника высвободите палец из поворотного кулака.

3. Извлечение шплинта фиксации шарового пальца наконечника рулевой тяги.

4. Выпрессовывание шарового пальца наконечника рулевой тяги из поворотного кулака.

5. При помощи съемника выпрессуйте из поворотного кулака шаровую опору нижнего рычага подвески.

6. Снимите поворотный кулак.

7. Поддев отверткой, извлеките из поворотного кулака внутренний сальник.

8. При помощи специального съемника (молотка со скользящим бойком) извлеките из сборки поворотного кулака игольчатый подшипник. Визуально оцените состояние подшипника, в случае выявления признаков износа и механических повреждений приготовьте замену.

9. Изучите состояние элементов поворотного кулака, - в случае выявления признаков чрезмерного износа или механических повреждений приготовьте сменную сборку.

10. При помощи подходящей оправки застучите в поворотный кулак игольчатый подшипник.

11. При помощи оправки посадите в кулак НОВЫЙ сальник.

12. Смажьте уплотнительные кромки сальника (2) и игольчатый подшипник (1).

13. Смазав с обеих сторон, посадите на цапфу приводного вала дистанционную шайбу.

14. Посадите на цапфу вала сборку поворотного кулака и заправьте в приемные отверстия пальцы верхней и нижней шаровых опор, а также наконечника рулевой тяги.

15. Затяните крепежные гайки с требуемым усилием (см. Спецификации Главы Трансмиссионная линия) и зафиксируйте их НОВЫМИ шплинтами, - под гайку стяжного болта крепления верхнего рычага подвески не забудьте подложить пружинную шайбу.

Приводные валы

1. Снимите поворотный кулак.

2. Отпустите гайку осевого болта крепления вилки нижней опоры стойки к нижнему рычагу подвески.

3. Отпустите гайки верхних стяжных болтов вилки.

4. При помощи молотка с мягким бойком раскройте верхний зажим вилки.

5. Пометьте положение приводного вала относительно картера дифференциала и извлеките его из последнего, поддев подходящим рычагом, - постарайтесь не повредить стопорное кольцо и пыльник шарнирной сборки.

6. Установка производится в обратном порядке, - проследите за соблюдением требований Спецификаций Главы Трансмиссионная линия к усилиям затягивания резьбового крепежа.

Выходной вал редуктора и его опорный подшипник

При снятии действуйте в порядке нумерации компонентов.

Порядок демонтажа компонентов при снятии выходного вала редуктора переднего моста (левый приводной вал снят)

1 - Болт с шайбой; 2 - Уплотнительное кольцо; 3 - Фиксатор; 4 - Пыльник; 5 - Кожух подшипника; 6 - Подшипник; 7 - Сальник; 8 - Выходной вал

1. Снимите левый приводной вал.

2. Выверните болты крепления кожуха подшипника к рукаву картера моста.

3. Высвободите выходной вал из боковой шестерни дифференциала, извлеките его из рукава, затем снимите уплотнительное кольцо с задней стороны кожуха подшипника.

4. Зажмите вал в тиски с мягкими губками и при помощи подходящих щипцов снимите с его цапфы стопорное кольцо.

5. Поддев отверткой, извлеките из кожуха подшипника старый сальник.

6. Высвободите выходной вал из кожуха подшипника.

7. Выпрессуйте из кожуха подшипник.

8. Внимательно осмотрите выходной вал, изучая его на наличие механических повреждений. Проверьте плавность и бесшумность хода подшипника.

9. Осмотрите кожух подшипника на наличие трещин и прочих повреждений.

10. Приготовьте сменные уплотнительные компоненты (сальник и уплотнительное кольцо).

11. При помощи подходящей оправки посадите в приемное гнездо кожуха НОВЫЙ сальник, - не забудьте смазать сальник перед установкой.

12. Запрессуйте выходной вал в подшипник.

13. Запрессуйте подшипник с посаженным в него валом в кожух.

14. Легонько обстучите сальник молотком с мягким бойком, затем заправьте в приемную канавку кожуха НОВОЕ уплотнительное кольцо.

15. Зафиксируйте вал НОВЫМ стопорным кольцом.

16. Заправьте вал в рукав картера моста, введя его в зацепление со шлицами боковой шестерни дифференциала, затем вверните и затяните с требуемым усилием (см. Спецификации Главы Трансмиссионная линия) болты крепления кожуха подшипника.

Редуктор (сборка главной передачи с дифференциалом и выходным валом)

При снятии действуйте в порядке нумерации компонентов.

Порядок демонтажа компонентов при снятии редуктора переднего моста

1 - Передний карданный вал; 2 - Левый приводной вал; 3 - Правый приводной вал; 4 - Редукторная сборка

Порядок разборки редуктора переднего моста

1 - Болт; 2 - Стопорная пластина; 3 - Крышка подшипника; 4 - Регулировочный винт; 5 - Наружная обойма подшипника; 6 - Гайка; 7 - Шайба; 8 - Соединительный фланец; 9 - Сальник; 10 - Передний подшипник; 11 - Наружная обойма подшипника; 12 - Ведущая шестерня главной передачи; 13 - Дистанционное кольцо; 14 - Задний подшипник; 15 - Наружная обойма подшипника; 16 - Дистанционная втулка; 17 - Картер редуктора; 18 - Боковой подшипник; 19 - Ведомая шестерня главной передачи; 20 - Ось сателлитов; 21 - Стопорный штифт; 22 - Коробка дифференциала; 23 - Боковая шестерня; 24 - Сателлиты; 25 - Упорная шайба

1. Вывесьте автомобиль над землей.

2. Слейте масло из картера дифференциала (см. Главу Текущий уход и обслуживание).

3. Отсоедините от переднего моста карданный вал (см. Часть Карданные валы).

4. Снимите сначала левый, затем правый приводные валы.

5. Подоприте сборку редуктора переднего моста тележечным домкратом.

6. Выверните опорные болты и снимите редукторную сборку.

7. В случае необходимости снимите опорный кронштейн и произведите замену его резиновой втулки.

8. В случае необходимости произведите разборку редуктора, - действуйте в порядке нумерации компонентов, - потребуются специальные съемники.

9. Сборка и установка производятся в порядке, обратном порядку демонтажа компонентов, - проследите за соблюдением требований Спецификаций Главы Трансмиссионная линия к усилиям затягивания резьбового крепежа, не забывайте заменять уплотнительные элементы.

Задний мост

Порядок демонтажа компонентов привода задних колес (1 из 2)

1 - Тормозной барабан; 2 - Сборка полуоси; 3 - Тормозной щит с компонентами тормозного механизма; 4 - Сальник

Порядок демонтажа компонентов привода задних колес (2 из 2)

1 - Стопорная гайка; 2 - Стопорная шайба; 3 - Подшипник; 4 - Сальник; 5 - Держатель сальника; 6 - Полуось

Полуоси

1. Вывесьте автомобиль над землей.

2. Снимите тормозной барабан (см. Главу Тормозная система).

3. Отдайте гайки крепления держателя сальника.

4. При помощи съемника (молоток со скользящим бойком) извлеките полуось из рукава картера заднего моста.

5. Зажмите полуось в тиски с мягкими губками и при помощи зубила демонтируйте с вала стопорную гайку и стопорную шайбу.

1 - Стопорная гайка; 2 - Держатель сальника; 3 - Подшипник полуоси

1 - Затянуть
2 - Отпустить

6. Уложите снятый вал в призмы и при помощи измерителя плунжерного типа проверьте его на наличие изгиба. Если величина радиального биения превышает предельное допустимое значение (1 мм), замените полуось.

7. Установка производится в обратном порядке, - обратите внимание, что правая и левая полуоси различаются по длине (см. Спецификации Главы Трансмиссионная линия). Проследите за правильностью ориентации держателя сальника и за соблюдением требований Спецификаций Главы Трансмиссионная линия к усилиям затягивания резьбового крепежа.

Редуктор (сборка главной передачи с дифференциалом)

При снятии действуйте в порядке нумерации компонентов.

Порядок демонтажа компонентов при снятии редуктора заднего моста

1 - Полуось; 2 - Карданный вал; 3 - Редуктор

Порядок разборки редуктора заднего моста

1. Вывесьте автомобиль над землей.

2. Слейте масло из картера дифференциала (см. Главу Текущий уход и обслуживание).

3. Снимите полуоси.

4. Отсоедините от заднего моста карданный вал (см. Часть Карданные валы).

5. На автомобилях соответствующей комплектации отсоедините электропроводку от заднего датчика ABS. Снимите датчик.

6. Выверните крепежные болты и снимите редукторную сборку с картера заднего моста.

7. В случае необходимости произведите разборку редуктора, - действуйте в порядке нумерации компонентов, - потребуются специальные съемники.

8. Выполнение сборки и регулировок редуктора следует поручить специалистам СТО.

9. Установка производятся в порядке, обратном порядку демонтажа компонентов, - проследите за соблюдением требований Спецификаций Главы Трансмиссионная линия к усилиям затягивания резьбового крепежа, не забывайте заменять уплотнительные элементы.

У коллеги с работы на kia с крестовиной карданного вала пока все нормально >) дружише а ты из кривого рога.

Здраствуйте у меня срв 3 2.4, подскажите єсть такая проблема, тоже вибрация, только не когда газ в пол жать, а когда 1.5-2.0 оборотов, в остальних случаях вибрации нет. При етом вибрация на любой пепедаче в приделах етих же оборотов. Больше газа дал вибрация пропала. Что ето может бить проблема?

Большое спасибо за наглядное пособие! До этого только на форумах читал, что что-то высверливают, а теперь всё понятно по вашему видео! Мне друг сказал на спортейдж с крестовиной карданного вала пока проблем не было ))

У меня при торможении иногда бывает пинок плюс это сопровождается звонким звуком (металический такой лягз из под днища). Из D в R и на оборот тоже звук металлический есть. Я вот думаю, что пинок это либо коробка, либо эластичная муфта. Вы подвесной тоже меняли? Сколько по деньгам крестовину поменять? Думаю если лезть туда, то все уже поменять, заодно и крепление редуктора глянуть.

Здравствуйте, Роман! У меня крестовина люфтит между чашками, т.е. от дна одной чашки к противоположной. Может ли кардан вибрировать из-за этого? О крестовине карданного вала и так можно говорить бесконечно…

Неплохо, если более обстоятельно порекомендовал бы по крестовине карданного вала на sportage :) ну и кто збил? расэя 24 придумала?

Я тоже такие поставил, только с оригинальными амортизаторами, так ход подвески уменьшился и на скорости если на кочку залетаешь, то на разгиб пружина резко идет и появляется удар

Хотелось бы, чтобы подробнее по крестовине карданного вала на sportage посоветовал бы Ж)) Технически грамотный комментарий,умеешь Андрей успокоить. Будем продолжать. спасибо.

Про стук в районе динамика как шайтан точно подметил! У друга и без крестовины карданного вала на kia полно чего полетело,

Все обсирают уазы и тазы однако зайдя на тодже драйв видим, один мосты уазовские себе на джип поставил другой еще чтото,смехота.

Полезно и информативно! Желательно в деталях по крестовине карданного вала на киа СПОРТЕЙДЖ пояснил бы ;)

Периодические геморрои с крестовиной карданного вала не так и страшны… люфт куда денеш? посмотри мое видео по переделке

Замена крестовин карданного вала требуется в том случае, когда они вышли из строя. Это сопровождается:

посторонними шумами в районе кардана,
вибрациями,
разбалансировкой вала и т.д.

Процедура эта достаточно сложная и требует для своего выполнения наличия определенного набора инструментов и оборудования. Причем, чем современнее и универсальнее оборудование, чем выше квалификация мастеров, тем быстрее будет произведена эта процедура.

Сама проблема заключается в том, что крестовины карданного вала на заднеприводных и переднеприводных автомобилях находятся в состоянии постоянной нагрузки. Разумеется, это рано или поздно приводит к необходимости замены данных компонентов вала.
Располагаются крестовины в местах сочленения составных частей карданного вала. Основная их задача – обеспечение максимальной подвижности сочленений без потери подвижности вала.
Оптимальный вариант замены этих комплектующих – это визит в специализированную мастерскую, работающую с карданными валами. Примером такой мастерской может служить наш автосервис.

Диагностика крестовин

Разумеется, для того, чтобы определить, что именно крестовины пришли в негодность, необходимо будет провести диагностику карданного вала. Производится она, как со снятием с автомобиля (на стенде), так и без снятия с транспортного средства. В первом случае диагностика будет проводиться на специальном стенде.

Подобный неприятный звук получается в том случае, когда разбитые крестовины начинают люфтить. Таким образом, при приведении вала в движении сочленение сначала проходит этот самый люфт и лишь затем входит в зацепление.
Проверка проводится просто: на нейтральной передаче производится проворачивание одного из сочленений карданного вала, если одновременно с этим в движение приходит и соседняя часть, то крестовина цела. В зависимости от количества сочленений, процедура повторяется нужное количество раз.

Более качественной является стендовая диагностика – она показывает неисправность крестовин уже на ранних этапах их износа. Тогда как ручной метод позволяет определить поломку уже постфактум.

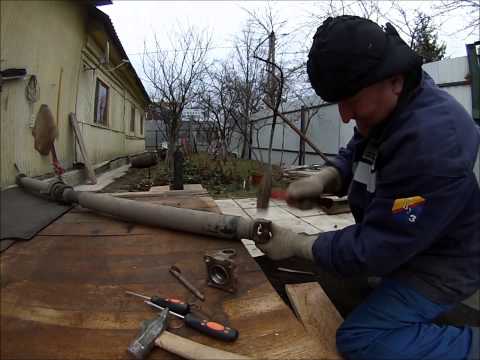

Снятие крестовины карданного вала на Kia Sportage 2.0

В нашем сервисе снятие крестовин осуществляется исключительно на снятом карданном валу. Есть мнение, что можно это осуществить и на установленном кардане, но это крайне неудобно и затягивает процедуру. Поэтому мы сначала снимаем карданный вал с автомобиля. Как правило, эта процедура занимает от 15 до 30 минут.
Далее мастера сервиса переходят непосредственно к снятию крестовин. Для начала снимаются стопорные кольца при использовании специальных съемников. Потом можно приступать к выпрессовке крестовины из вилки. Делается это при помощи специального съемника. На этом этапе важно все сделать так, чтобы не повредить вилку.
После того, как одна часть крестовины выпрессована из вилки, в другой вилке останется вторая часть крестовины. Она выпрессовывается подобным способом.

Самое важное при проведении этих операций – это наметить положение сочленений относительно друг друга. Иначе при обратном монтаже вы получите дисбаланс вала.

Установка новой крестовины карданного вала

Установка новой крестовины осуществляется в обратном порядке. Однако эта процедура ничуть не проще снятия. Дело в том, что при установке велика вероятность повреждения игольчатых подшипников, расположенных в крестовине. Они достаточно хрупкие и при малейшем неверном движении могут быть испорчены. Поэтому мы рекомендуем ни в коем случае не заниматься заменой крестовины самостоятельно. Лучше всего в данной ситуации обратиться к профессионалам.
И, разумеется, обратная установка производится в положения, в котором находились крестовины до снятия. В противном случае вы рискуете разбалансировать карданный вал, что приведет к еще более серьезным последствиям.

Важный этап этих работ – это запрессовка чашек. Она осуществляется при помощи специального пресса, который гарантирует правильное положение чашек в пазах.

Запрессовка чашек крестовины

Наши мастера уделяет особое внимание запрессовке чашек крестовины, ведь при малейшем перекосе их вся работа пойдет насмарку. Для профессиональной и максимально точной запрессовки используется целая совокупность различного оборудования. Процедура эта технологически сложна, поэтому требует большого внимания и высокой квалификации от исполнителя.
Для того, что правильно запрессовать чашку, новую крестовину нужно поместить в максимально близкое положение к уже установленной чашке. И после этого одевается вторая чашка. Процедура эта должна проводиться с максимальной точностью, поскольку на кону стоит балансировка карданного вала.

Нюансы монтажа крестовин

Итак, исходя из нашего опыта, мы можем выделить несколько основных тонкостей при произведении монтажа крестовин карданного вала:

Особенности сборки

Существует и несколько тонкостей, касающихся обратной сборки карданного вала. Этот элемент крайне важен для комфортного и эффективного использования автомобиля, а это значит, что сборка должна проводиться максимально профессионально.

В процессе сборки недопустимо нанесение повреждений чашкам карданного вала и самой крестовине. Это очень тонкие элементы, работать с которыми следует очень осторожно и аккуратно, соблюдая все правила. Разумеется, лучше всего с этим справятся профессионалы.
Обратная сборка осуществляется только с соблюдением меток, указывающих на исходное положение составных частей кардана, относительно друг друга.
По окончании сборки обязательным условием является проверка кардана на балансировочной установке. Именно поэтому самостоятельная замена крестовин может быть фатальной для узла в целом, ведь кустарно найти малейшие отклонения от оси просто невозможно.

Балансировка кардана после замены крестовин на Киа Спортейдж 2.0 литра

Все составные части карданного вала находятся в постоянном вращении вокруг собственной оси. Соответственно, этот узел должен проходить обязательную проверку на соблюдение баланса. Если будут найдены малейшие отклонения, необходимо произвести балансировку вала.

И проверка и балансировка производятся на специальном станке, который работает по аналогии с шиномонтажным балансировочным станком. Осуществляется балансировка при помощи специальных грузов, которые устанавливаются в точки дисбаланса.

Проверка на соблюдение баланса проводится как на освобожденном от нагрузке кардане, так и при нагрузке на один из концов узла. Затем груз переносится на другую оконечность вала. Затем операции повторяются на кардане, повернутом на 180 градусов по оси. Именно это позволяет нашим специалистам восстанавливать баланс до десятых миллиметра.

Цены на замену крестовин

Почему вам стоит обратиться именно к нам?

Существует несколько причин того, почему вам нужно обратиться именно к нам:
