Вихревой генератор ( VG ) представляет собой аэродинамическое устройство, состоящее из небольшой лопасти , как правило , прикрепленной к несущей поверхности (или аэродинамического профиля , такой как крыло самолета ) или лопасти ротора ветряной турбины . VG также могут быть прикреплены к какой-либо части аэродинамического транспортного средства, например к фюзеляжу самолета или автомобиля. Когда профиль или тело движутся относительно воздуха, VG создает вихрь , который, удаляя некоторую часть медленно движущегося пограничного слоя, контактирующего с поверхностью профиля, задерживает локальный отрыв потока и аэродинамическое торможение , тем самым улучшая эффективность крыльев и поверхностей управления , таких как закрылки , рули высоты , элероны и рули направления .
СОДЕРЖАНИЕ
Метод работы
Генераторы вихрей чаще всего используются для задержки отрыва потока . Для этого их часто размещают на внешних поверхностях транспортных средств и лопастей ветряных турбин. И на самолетах, и на лопастях ветряных турбин они обычно устанавливаются довольно близко к передней кромке аэродинамического профиля , чтобы поддерживать постоянный воздушный поток над управляющими поверхностями на задней кромке. VG обычно имеют прямоугольную или треугольную форму, примерно такую же высоту, что и местный пограничный слой , и проходят линиями по размаху обычно около самой толстой части крыла. Их можно увидеть на крыльях и вертикальных хвостах многих авиалайнеров .
Генераторы вихрей расположены под наклоном, так что они имеют угол атаки по отношению к локальному воздушному потоку, чтобы создать концевой вихрь, который втягивает энергичный, быстро движущийся внешний воздух в медленно движущийся пограничный слой, контактирующий с поверхностью. Турбулентный пограничный слой с меньшей вероятностью отделяется, чем ламинарный, и поэтому желателен для обеспечения эффективности управляющих поверхностей задней кромки. Генераторы вихрей используются для запуска этого перехода. Другие устройства , такие как vortilons , передовые расширения и передовые манжет , а также задержать разделение потока на больших углах атаки путем повторного включени пограничного слоя.
Примеры самолетов, которые используют VG, включают ST Aerospace A-4SU Super Skyhawk и Symphony SA-160 . Для околозвуковых конструкций со стреловидным крылом VG устраняют потенциальные проблемы со срывом удара (например, Harrier , Blackburn Buccaneer , Gloster Javelin ).
Послепродажная установка
Многие самолеты оснащены крыльчатыми вихревыми генераторами с момента их производства, но есть также поставщики послепродажного обслуживания, которые продают комплекты VG для улучшения характеристик КВП некоторых легких самолетов. Поставщики послепродажного обслуживания заявляют (i) что VG снижают скорость сваливания и скорость взлета и посадки, и (ii) что VG повышают эффективность элеронов, рулей высоты и рулей направления, тем самым улучшая управляемость и безопасность на низких скоростях. Для самодельных и экспериментальных китпланов VG дешевы, рентабельны и могут быть быстро установлены; но для сертифицированных авиационных установок затраты на сертификацию могут быть высокими, что делает модификацию относительно дорогостоящим процессом.
Владельцы сообщают, что на земле может быть труднее очистить снег и лед с поверхностей крыла с помощью VG, чем с гладкого крыла, но VG, как правило, не склонны к обледенению в полете, поскольку они находятся в пограничном слое воздушного потока. У VG могут быть острые края, которые могут порвать ткань обшивки планера, и поэтому могут потребоваться специальные покрытия.
Для двухмоторных самолетов производители заявляют, что VG снижают скорость управления одним двигателем ( Vmca ), увеличивают нулевой расход топлива и полную массу, повышают эффективность элеронов и руля направления, обеспечивают более плавный полет в условиях турбулентности и делают самолет более устойчивой инструментальной платформой. .
Увеличение максимальной взлетной массы
Некоторые комплекты VG, доступные для легких двухмоторных самолетов, могут позволить увеличить максимальный взлетный вес . Максимальный взлетный вес двухмоторного самолета определяется конструктивными требованиями и требованиями к характеристикам набора высоты для одного двигателя (которые ниже для более низкой скорости сваливания). Для многих легких двухмоторных самолетов требования к характеристикам набора высоты с одним двигателем определяют меньшую максимальную массу, а не конструктивные требования. Следовательно, все, что можно сделать для улучшения характеристик набора высоты при неработающем одном двигателе, приведет к увеличению максимальной взлетной массы.
В США с 1945 по 1991 год требование набора высоты с одним неработающим двигателем для многомоторных самолетов с максимальной взлетной массой 6000 фунтов (2700 кг) или меньше было следующим:
Все многомоторные самолеты, имеющие скорость сваливания более 70 миль в час, должны иметь постоянную скорость набора высоты не менее футов в минуту на высоте 5000 футов при неработающем критическом двигателе, а остальные двигатели работают не более чем на максимальной скорости. постоянная мощность, неработающий гребной винт в положении минимального сопротивления, шасси убрано, закрылки в наиболее выгодном положении… V s 0 > 0,02 ( V s 0 ) 2 ) ^ >
где — скорость сваливания в посадочной конфигурации в милях в час. V s 0 >
Установка вихревых генераторов обычно может привести к небольшому снижению скорости сваливания самолета и, следовательно, к снижению требуемых характеристик набора высоты при неработающем одном двигателе. Снижение требований к характеристикам набора высоты позволяет увеличить максимальный взлетный вес, по крайней мере, до максимального веса, разрешенного конструктивными требованиями. Увеличение максимального веса, разрешенного конструктивными требованиями, обычно может быть достигнуто путем указания максимального веса с нулевым топливом или, если максимальный вес с нулевым топливом уже указан в качестве одного из ограничений самолета, путем определения нового более высокого максимального веса с нулевым топливом. По этим причинам комплекты вихревых генераторов для многих легких двухмоторных самолетов сопровождаются уменьшением максимального веса без топлива и увеличением максимального взлетного веса.
Требование к скорости набора высоты при неработающем одном двигателе не распространяется на однодвигательные самолеты, поэтому увеличение максимальной взлетной массы (на основе скорости сваливания или конструктивных соображений) менее значимо по сравнению с аналогичными показателями для близнецов 1945–1991 гг.
После 1991 года требования сертификации летной годности в США определяют требование набора высоты с одним неработающим двигателем как градиент, не зависящий от скорости сваливания, поэтому у генераторов вихрей меньше возможностей увеличить максимальную взлетную массу многомоторных самолетов, сертификационная основа которых FAR 23 с поправкой 23-42 или более поздней версии.
Максимальный посадочный вес
Поскольку посадочная масса большинства легких самолетов определяется конструктивными особенностями, а не скоростью сваливания, большинство комплектов VG увеличивают только взлетную массу, а не посадочную. Любое увеличение посадочной массы потребует либо структурных изменений, либо повторных испытаний самолета при более высокой посадочной массе, чтобы продемонстрировать, что требования сертификации по-прежнему выполняются. Однако после продолжительного полета могло быть израсходовано достаточное количество топлива, в результате чего самолет вернулся ниже разрешенной максимальной посадочной массы.
Снижение шума самолета
Вихревые генераторы используются на нижней стороне крыла самолетов семейства Airbus A320 для снижения шума, создаваемого воздушным потоком через круглые отверстия для выравнивания давления в топливных баках. Lufthansa утверждает, что таким образом можно добиться снижения уровня шума до 2 дБ.
Что такое vortex генератор
Vortex generator – Аэродинамика это интересно!
В переводе с английского Vortex generator – генератор вихревого потока, также известный как аэродинамический рассекатель. В аэродинамике, vortex generator (далее VG), представляет собой поверхность, состоящую из небольших выгибов или лопаток (похожих на плавник), треугольной или четырехугольной формы, которые создают вихревой поток. VG применяют на многих устройствах и во многих областях, но наибольшее распространение Vortex Generators получил в авиастроении.
 |  |  |
Аэродинамические рассекатели используются для разделения и задержки встречного воздушного потока и аэродинамического срыва, таким образом, они улучшают эффективность работы крыльев (в самолётостроении) и рулевых поверхностей.
 |  |
 |  |
Принцип действия
Применительно к автомобилям, аэродинамические рассекатели создают сильные направленные вихревые потоки сзади транспортного средства, предотвращая срыв потоков воздуха (т.к. создают ламинарное обтекание) и предотвращая образование зоны повышенного давления.
Без рассекателей
На транспортном средстве, не оборудованном аэродинамическими рассекателями, во время движения в его задней части образуются турбулентные потоки воздуха, которые ухудшают устойчивость и управляемость авто на дороге, а также увеличивают его аэродинамическое сопротивление, повышая тем самым расход топлива.
С рассекателями
На транспортном средстве, с установленными аэродинамическими рассекателями, во время движения в его задней части образуется ламинарное обтекание воздухом, при котором зона разряжения сводится к минимуму, значительно увеличивается курсовую устойчивость и управляемость транспортного средства на дороге. Так же снижается коэффициент аэродинамического сопротивления и, соответственно, уменьшается расход топлива, загрязнение заднего стекла так же уменьшается.
Результаты испытаний и применение
Испытания показали улучшение аэродинамических характеристик в результате применения аэродинамических рассекателей. Результат использования будет ощутим при езде свыше 60 км/ч особенно в дождь или на пыльной дороге. Разумеется, устанавливать их имеет смысл не на все автомобили, так как максимальный эффект будет ощутим при езде на очень высоких скоростях. Вы наверняка знаете и видели такие автомобили как Subaru Impreza WRX STi и Mitsubishi Lancer Evolution. О них уже позаботились такие тюнинг-ателье как Voltex и Rexpeed, которые имеют серьезный подход и технологическую базу для создания аэродинамических обвесов прошедших множество испытаний.
 |  |
 |  |
 |  |
Для количественной характеристики аэродинамического сопротивления используют следующую зависимость:
где: Р — плотность воздуха;
V — скорость относительного движения воздуха и машины;
FMID — площадь наибольшего поперечного сечения автомобиля (лобовая площадь);
CX — коэффициент лобового сопротивления воздуха (коэффициент обтекаемости).
Обратите внимание на то, что скорость в формуле стоит в квадрате, а это значит: при увеличении скорости движения транспортного средства в 2 раза, сила сопротивления воздуха увеличивается в 4 раза, а затраты мощности вырастают в 8 раз. И так далее в геометрической прогрессии. Поэтому при движении автомобиля в городском потоке аэродинамическое сопротивление автомобиля мало, на трассе же его значение достигает больших величин. А что говорить о гоночных болидах, движущихся со скоростями 300 км/час. В таких условиях практически вся вырабатываемая двигателем мощность тратиться на преодоление сопротивления воздуха. Причем за каждый лишний км/ч прироста максимальной скорости автомобиля приходится платить существенным увеличением его мощности или снижением CX. Так, например, работая над увеличением скоростных возможностей болидов, участвующих в кольцевых гонках Nascar, инженеры выяснили, что для увеличения максимальной скорости на 8 км/ч потребуется прирост мощности двигателя в 62 кВт! Или уменьшение СX на 15%.
Аэродинамическое сопротивление автомобиля обусловлено движением последнего с некоторой относительной скоростью в окружающей воздушной среде. Дело все в том, что уже при скорости движения 50-60 км/час сила лобового сопротивления (которую еще называют сопротивлением давления) превышает любую другую силу сопротивления движению автомобиля, а начиная с 80 км/час превосходит всех их вместе взятых.
От величины CX Вашего автомобиля в прямой зависимости находится количество расходуемого им топлива, а значит и денежная сумма оставляемая Вами у бензоколонки.
Благо, есть ряд деталей, применение которых позволяет уменьшить аэродинамическое сопротивление, коими и являются аэродинамические рассекатели.
Поэтому, даже незначительное, снижение аэродинамического сопротивления автомобиля сказывается многократно на экономии топлива и повышении курсовой устойчивости!
Теоретическое обоснование работы Рассекателей
На сегодняшний день величину силы аэродинамического сопротивления транспортного средства воздушному потоку возможно определить только экспериментально. Пока точных методик теоретического расчета этой величины нет.
Для расчета количественной характеристики аэродинамического сопротивления используют следующую зависимость:
Сx — коэффициент сопротивления воздуха (коэффициент обтекаемости);
p — плотность воздуха;
v — скорость автомобиля;
S — площадь наибольшего поперечного сечения автомобиля (лобовая площадь).
Скорость в формуле стоит в квадрате. Это значит, что при увеличении скорости движения транспортного средства в 2 раза, сила сопротивления воздуха увеличивается в 4 раза, а затраты мощности, необходимые на ее преодоление, вырастают в 8 раз. И так далее в геометрической прогрессии.
При скорости движения 50-60 км/ч сила сопротивления воздуха превышает любую другую силу сопротивления движению транспортного средства, а на скоростях свыше 80 км/ч превосходит их все вместе взятые.
Самая значительная часть всех аэродинамических потерь, до 60%, — сопротивление формы, т.е. кузова. Часто его называют лобовым сопротивлением.
Известно, что при езде двух формульных болидов друг за другом, уменьшается не только сопротивление движению заднего автомобиля, идущего в воздушном мешке, но и переднего, по измерениям в аэродинамической трубе на 27%. Происходит это вследствие частичного заполнения зоны пониженного давления и уменьшения разрежения за ним.
Сила лобового сопротивления возникает за счет разницы давлений воздуха, впереди и сзади автомобиля.
Механизм его возникновения следующий. При движении транспортного средства в окружающей воздушной среде в его передней части происходит сжатие набегающего потока воздуха. В результате чего здесь образуется область повышенного давления, а в задней части пониженного. Под влиянием разницы этих давлений струйки воздуха устремляются к задней части. Однако в некоторый момент они начинают отрываться от обтекаемой ими поверхности и в итоге окончательно срываются с кузова, образуя при этом хаотичные завихрения воздуха, увеличивающие аэродинамическое сопротивление транспортного средства.
Чем позже происходит срыв воздушного потока с обтекаемой поверхности, тем меньшей будет сила лобового сопротивления.
Аэродинамика влияет ни только на скоростные качества автомобиля и расход топлива. Она еще обеспечивает должный уровень курсовой устойчивости, управляемости и снижение шумов при движении.
Аэродинамические шумы , возникающие при движении автомобиля, свидетельствуют о его плохой аэродинамике или же о ее отсутствии вообще. Генерируются они за счет вибраций элементов кузова в моменты срыва воздушного потока с их поверхности. По наличию или отсутствию шумов на высоких скоростях можно определить степень проработки конструкции автомобиля в аэродинамическом смысле.
Даже незначительное снижение аэродинамического сопротивления автомобиля сказывается на его устойчивости, управляемости и общем расходе топлива!
Маловато? никаких проблем! Столб в 13 м рассчитан уже на 4 кВт, а мачта метров под 150 — держитесь за стул — аж на целый МЕГАватт!
Столб VORTEX значительно лучше классического ветряка. Во первых, дешевле, во вторых, не гудит, не шумит, проще в установке, не требует техобслуживания, в конце концов не убивает птиц.
Частота гула ветра не превышает 20дБ.
Вопрос стоимости экологичного источника энергии. Заявлено $0,035/кВт∙ч. Это примерно вдвое дешевле, чем с классическим ветряком. Но у второго, срок службы гораааздо меньше. Боле того, постоянно требуется плановый ремонт, и обслуживание, ввиду наличия множества трущихся узлов и агрегатов. И наконец лопастные ветрогенераторы как раз и ограниченны по размерам ввиду воздействия на них это самой турбулентности. Она разрушает лопастной ветряк.

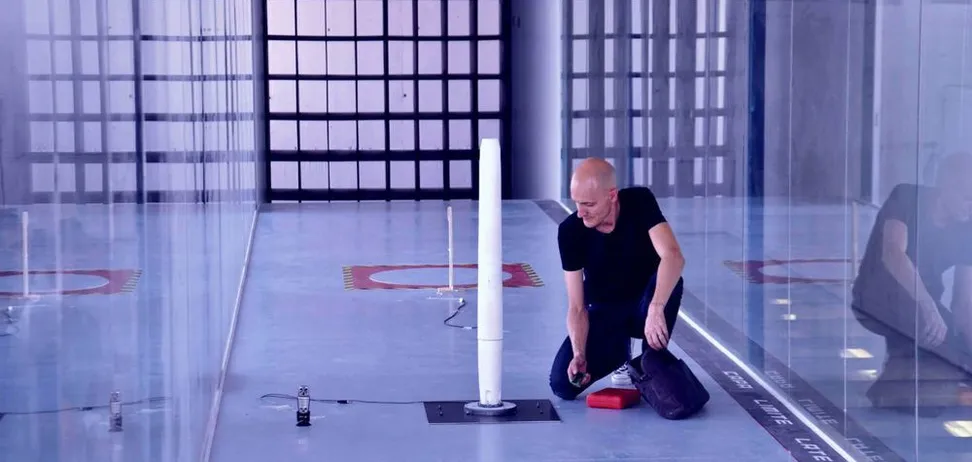

В сети появилось видео работы бесшумных ветрогенераторов без лопастей от компании Vortex Bladless. Генераторы для создания энергии используют воздушные вихри и возникающую вибрацию.
Видео появилось на YouTube-канале издания TJ. Стоит отметить, что в рамках европейской программы Horizon 2020, которая предоставляет гранты на исследования в области альтернативной энергетики, компания начала создание рабочих прототипов, чтобы показать их в 2020 году (чтобы посмотреть видео, доскролльте новость до конца).
Генераторы Vortex Tacoma выглядят, как гибкие столбы. Вместо того, чтобы захватывать лопастями энергию ветра, они используют завихрения воздуха. Благодаря особому аэродинамическому эффекту, который возникает при обтекании ветром генератора, гибкая часть конструкции начинает колебаться, вырабатывая энергию.
Авторы проекта утверждают, что их разработка безопасна для животных из-за отсутствия движущихся частей и бесшумного процесса работы, поскольку генератор колеблется на частоте ниже 20 Гц. По их словам, стоимость электроэнергии, создаваемой их генератором, будет на 40% дешевле, чем стоимость энергии сопоставимого по мощности лопастного ветрогенератора.
Напомним, ранее OBOZREVATEL рассказывал, как в Швеции создали "зеленый" генератор ударного типа, который сейчас тестируют на побережье Израиля.
