можно. заказав другой кабель питания. (кабель 24h стоит отдельно 37 баксов)
или вручную отключать красный провод.
режим 24h не включится, если АКБ напряжение менее чем 11.8 В. - типа защита такая.

Langres

Новичок

А через програмку на смарте, отключить датчик удара в регистраторе и режим парковки? Режим 24H должен отключиться. Красный провод у китайца по схемке через зажигание идет, должен сам отключаться.

Derini

Постоялец

Помучал по этой инфе продавца)

Отключение 24h:
Only HUAWEI Chip can do it. You can set it via app.

При этом:
YesCarDvr is Novatek app,not HUAWEI
Youmera is Huawei official app,it's better

Вот такие примеры прислали

-Евгенич-

shpunt

Местный

Derini

Постоялец

YesCarDvr, возможно. Вроде только у неё есть русский язык. Поскольку это Андроид, я не уточнял, выпытывал про iOS

shpunt

Местный

у меня на чипе Novatek 96675
узнай плиз точнее про название проги
он вообще рекомендовал yesCarDvr, Roadcam, MIOCAM, TimaCam
TimaCam на моём Oneplus 6T не смог подключиться к регистратору.
а на телефоне жены Honor 10 - смог.
я у себя пользуюсь FN Cam и Coolcam - они подключаются.
но нет таких настроек нигде.
попробую yesCarDvr - но . она для iPhone.
не смогу попробовать

Derini

Постоялец

Про название спросил.
Но он вчера ответил, что такие настройки поддерживает только чип Хуавей (в посте над скриншотами написал). Т.е. если у тебя Новатек, то, подозреваю, таких настроек может и не быть.

shpunt

Местный

он мне так написал:

Now we only share Novatek 96658 in aliexpress.
If you need Novatek 96672, we can help you reduce 4$
If you need Novatek 96655, we can help you reduce 3$.
If you need HUAWEI HiSilicon Hi3516 Or Novatek 96675, you need add 28$ again.

самый лучший чип - Novatek 96675

But now this model have five configurations, you buy it's Novatek 96658.
1.Novatek 96672 + sony 323
2.Novatek 96655 + sony 323
3.Novatek 96658 + sony 323
4.HUAWEI HiSilicon Hi3516 + sony 307
5.Novatek 96675 + sony 307

shpunt

Местный

Вложения

видимо, не для Тигуана 2.

но с задней камерой.

может кому надо?

Derini

Постоялец

А мне отправили. Сильно надеюсь, что верно )
Посмотреть вложение 1

shpunt

Местный

Сергей Д

Заинтересовавшийся

Участник

у него нет цикличной записи: 4. Когда карта памяти заполнена, (все видео заблокированы, не может перезаписывать автоматически), видеорегистратор издает звук "Din, Din, Din . " Напоминаем Вам отформатировать карту памяти через приложение.

Alexander007

Участник

При выборе видеорегистратора стоит учитывать угол обзора объектива, качество сенсора и скорость процессора. При всем при этом основным фактором влияющим на выбор для большинства потребителей остается цена. Видеорегистратор HARPER DVHR-470 с углом обзора 170° оснащен чипсетом Novatek 96658, сенсором SONY EXMOR imx323, G-сенсором и датчиком движения. И цена довольно демократична.

Технические характеристики

Чипсет	Novatek 96658
Сенсор	SONY EXMOR imx323 (2.19Мп)
Максимальное разрешение видео	1920x1080 (FullHD) 30 к/c
Формат записи	mov
Угол обзора объектива	170°
Дисплей	IPS 2.45", 640x480
Встроенный аккамулятор	есть, LiPol 250 mAh
G-сенсор	есть
Датчик движения	есть
Вес	57 г
Размер ШВГ	705036 мм

Упаковка и комплектация

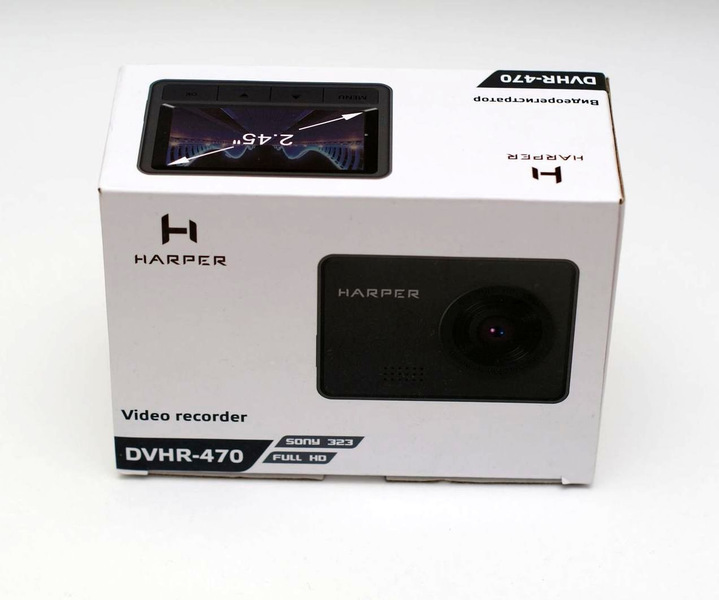

Упаковка из белого плотного картона. Оформление довольно аскетичное. Ничего лишнего. Изображен регистратор и перечислены основные характеристики на русском и английском языках.

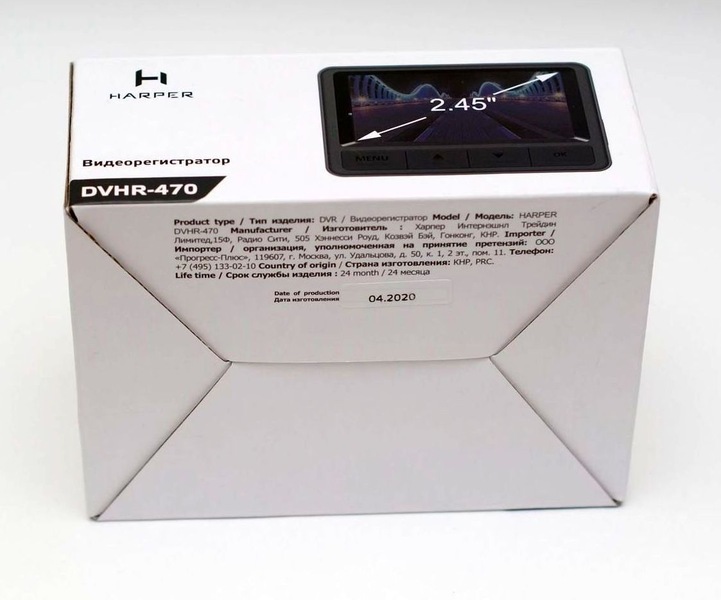

Снизу можно увидеть наклейку с датой производства.

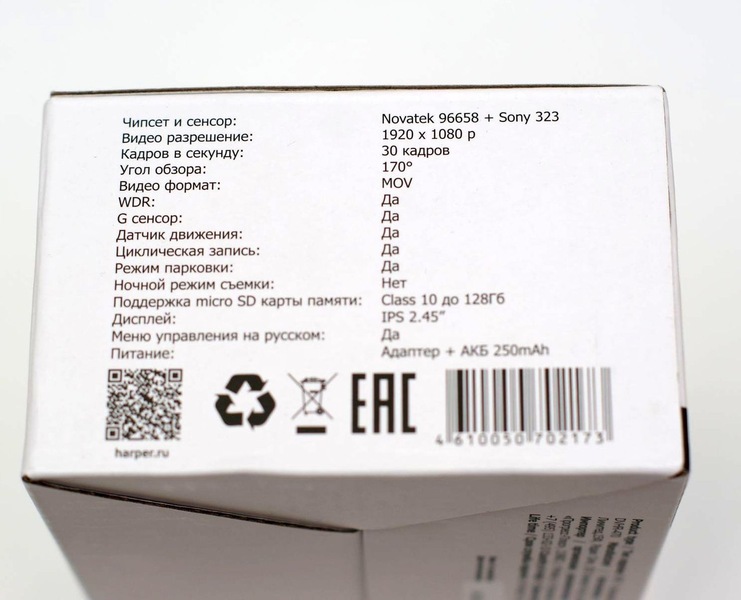

Вся необходимая информация находится с правой стороны коробки

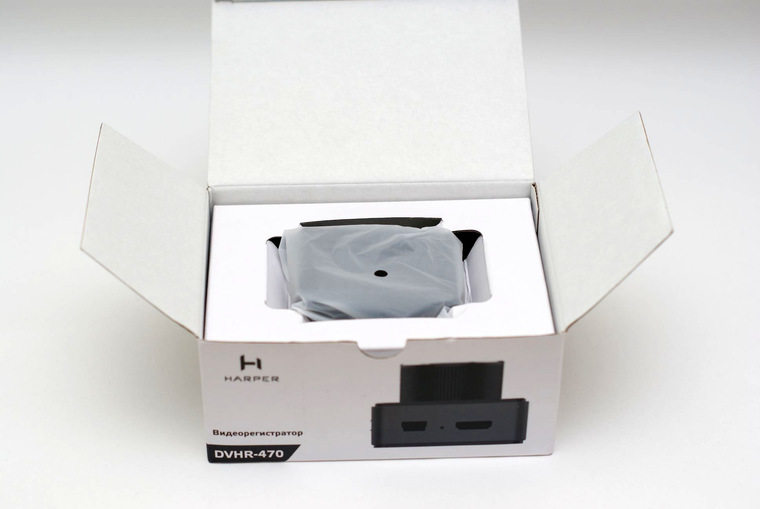

Внутри регистратор на картонной подложке

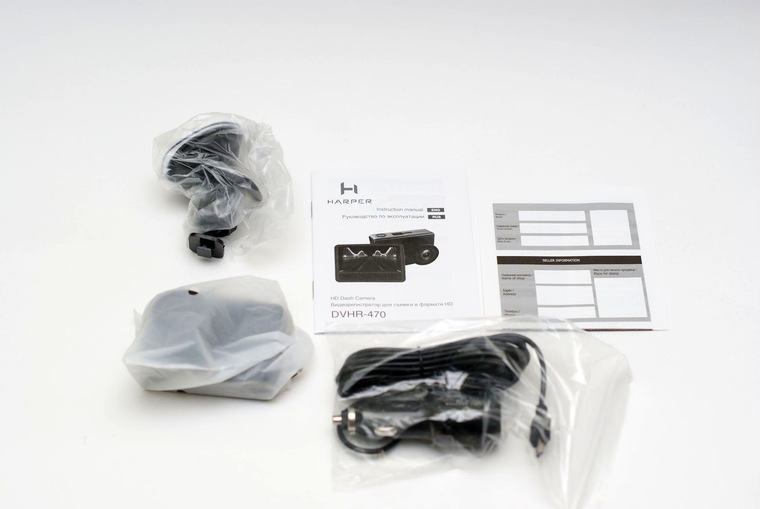

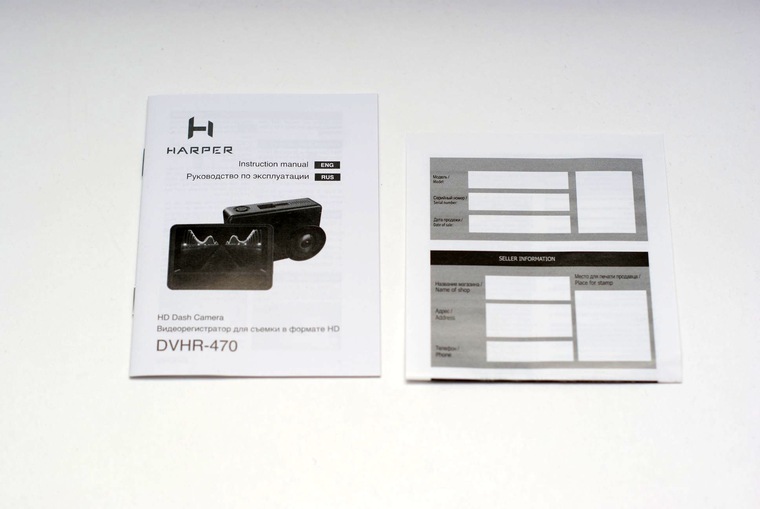

Под ним находятся адаптер для питания от прикуривателя автомобиля, держатель-присоска на лобовое стекло, инструкция и гарантийный талон.

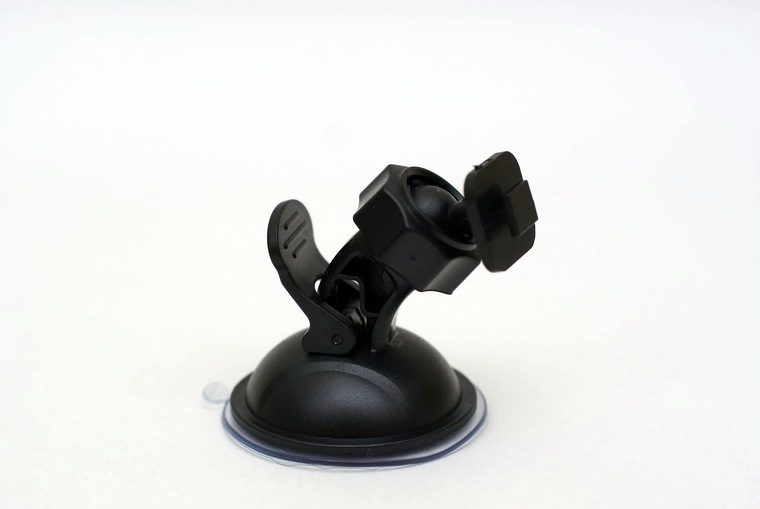

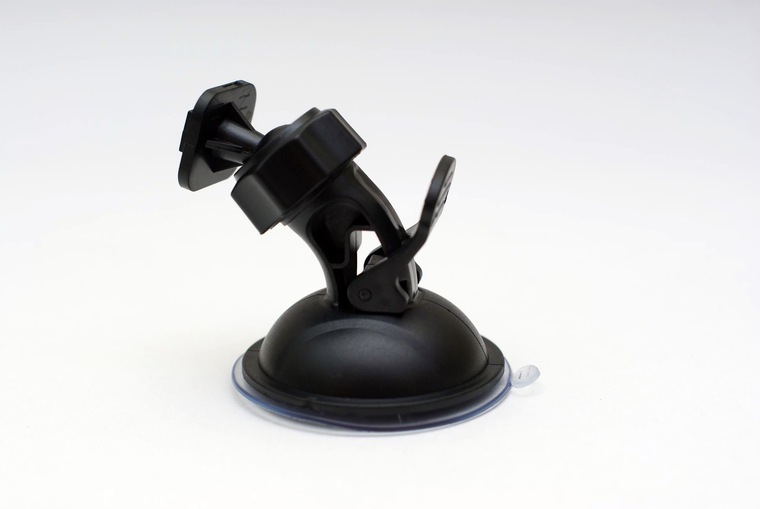

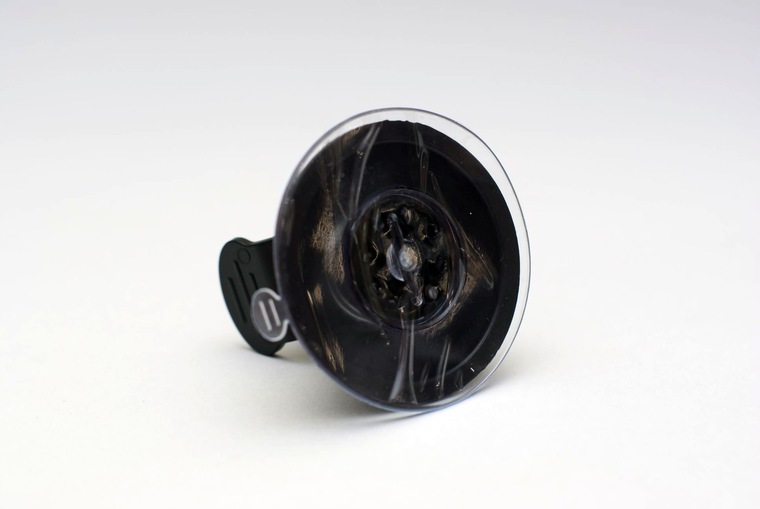

Держатель компактный с вакуумной присоской и шарниром. Такой держатель позволяет вращать регистратор на 360° и наклонять относительно горизонта в довольно больших пределах.

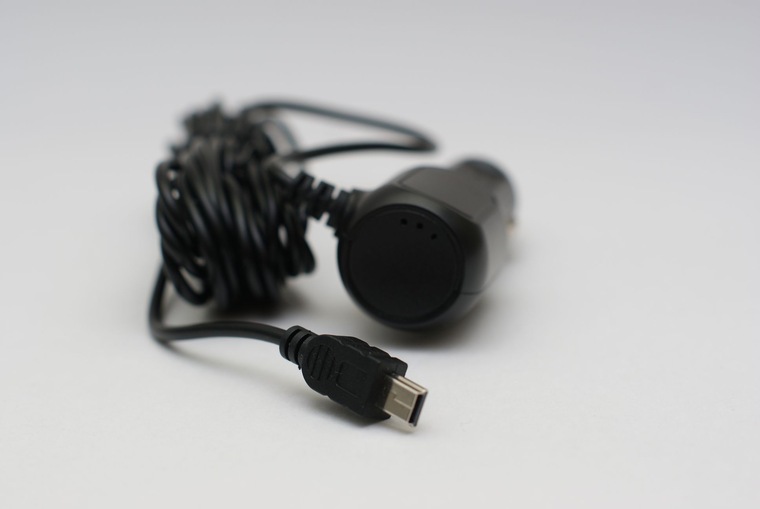

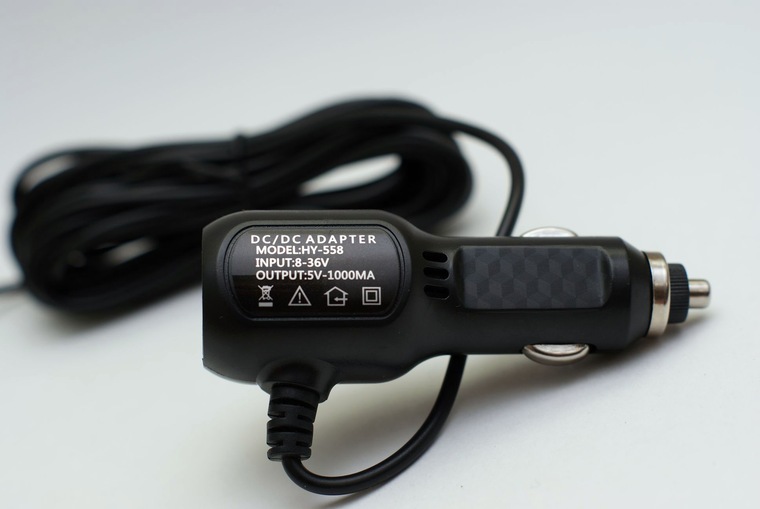

Адаптер питания работает в больших пределах напряжения - от 8 до 36 вольт. На выходе 5 вольт 1 ампер. Длина кабеля 3,4 метра, кабель тонкий и достаточно эластичный, проблем с прокладыванием его под обшивкой возникнуть не должно. Штекер miniUSB. И это на мой взгляд правильно, ибо miniUSB крепче и надежнее чем microUSB, а для условий эксплуатации с присутствием постоянных вибраций надежность разъема питания важнее эстетики.

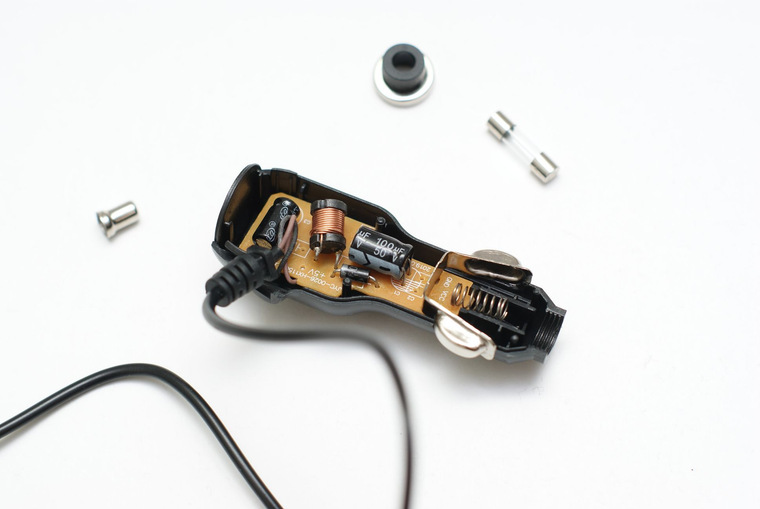

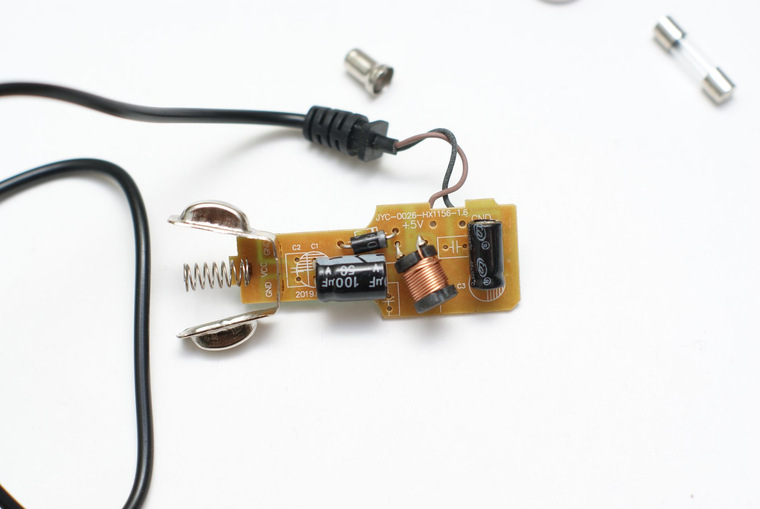

Через отверстия во время работы виден свет красного светодиода. Чуть ниже будет фото внутренностей адаптера.

В целом собран нормально

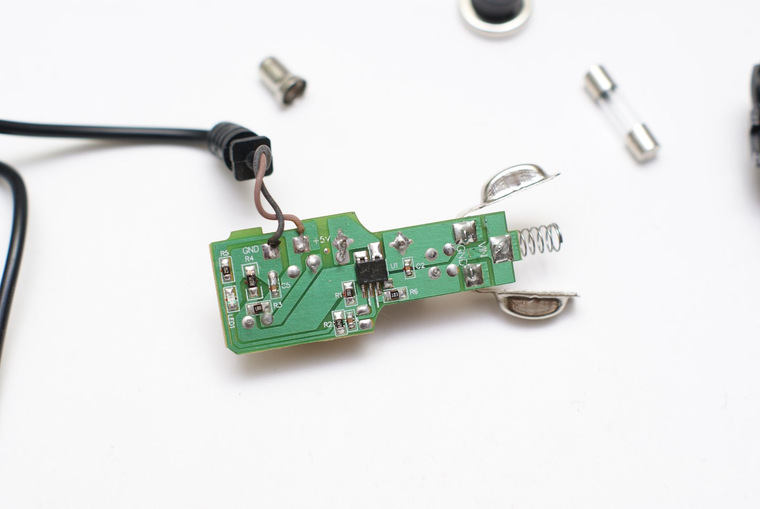

В основе HX1156 понижающий DC-DC преобразователь c рабочим током 2.1А при 5 вольтах

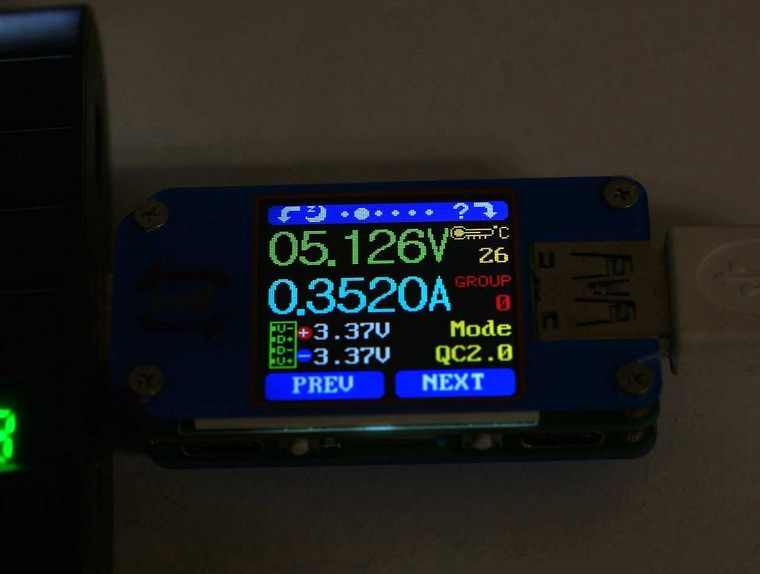

Регистратор при записи потребляет меньше 0.4А

При питании от встроенного аккумулятора регистратор успевает записать четыре ролика по три минуты.

Внешний вид и управление

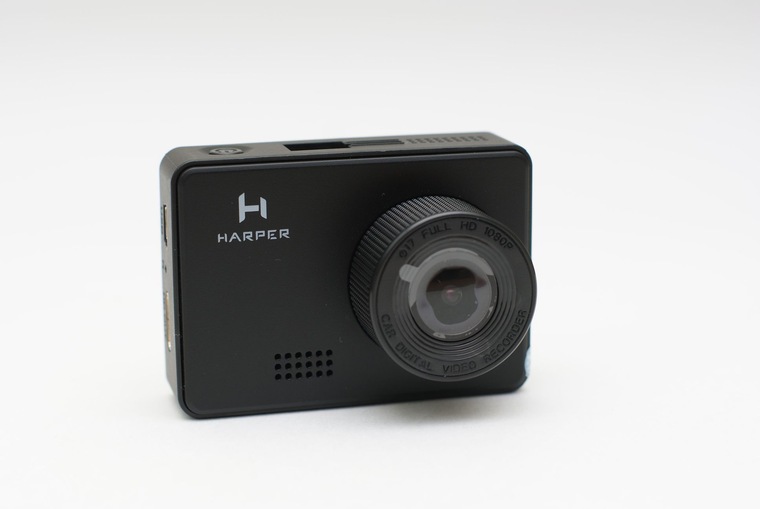

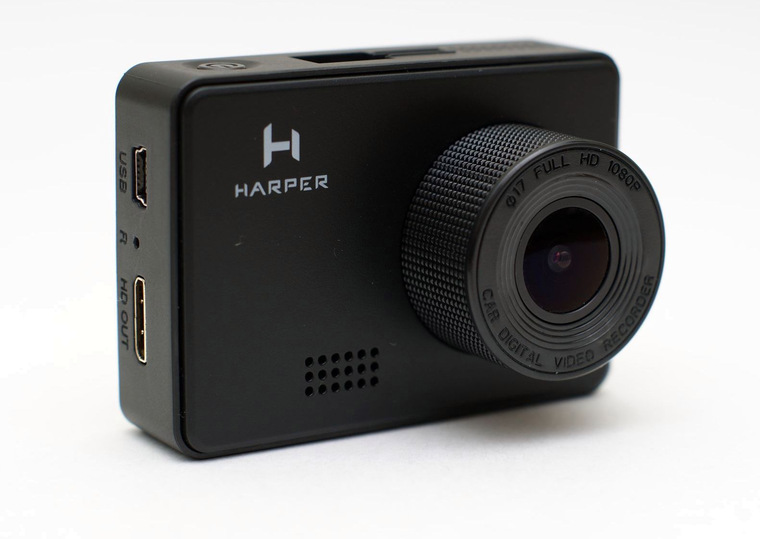

Сам регистратор очень компактный. Внешне напоминает экшн-камеру.
Отверстия слева закрывают динамик. Объектив заклеен защитной пленкой. Сам объектив выступает на 1,5 сантиметра. Фактура пластика зубчатая, выглядит как кольцо фокусировки. Но крутить объектив конечно же не стоит, это всего лишь элемент дизайна устройства.

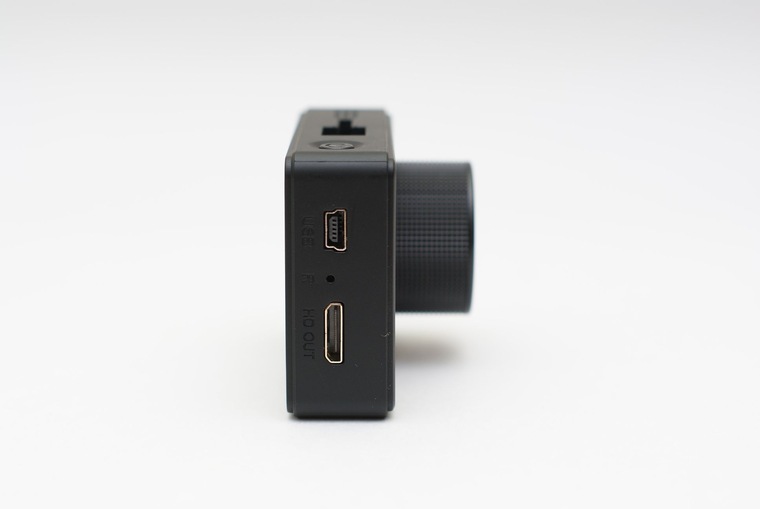

Слева разъем питания miniUSB, скрытая кнопка сброса, разъем miniHDMI для вывода изображения на внешний дисплей.

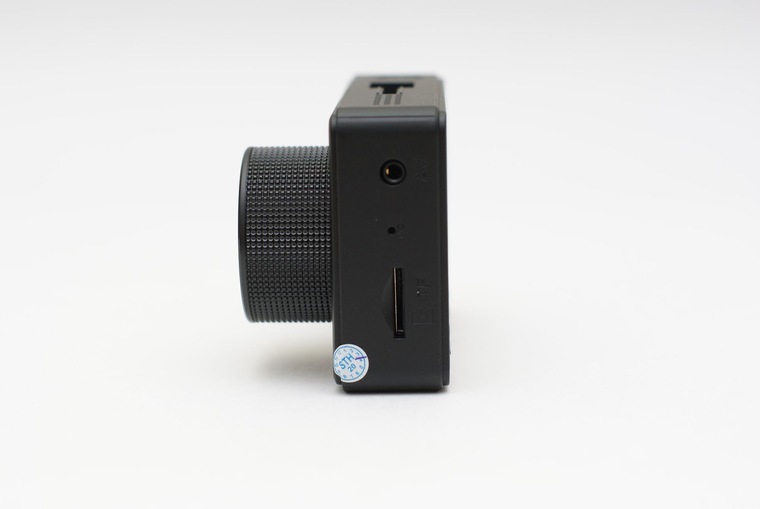

Справа AV разъем для подключения к аналоговым дисплеям, отверстие для микрофона, разъем для карты памяти (microSD, TF)

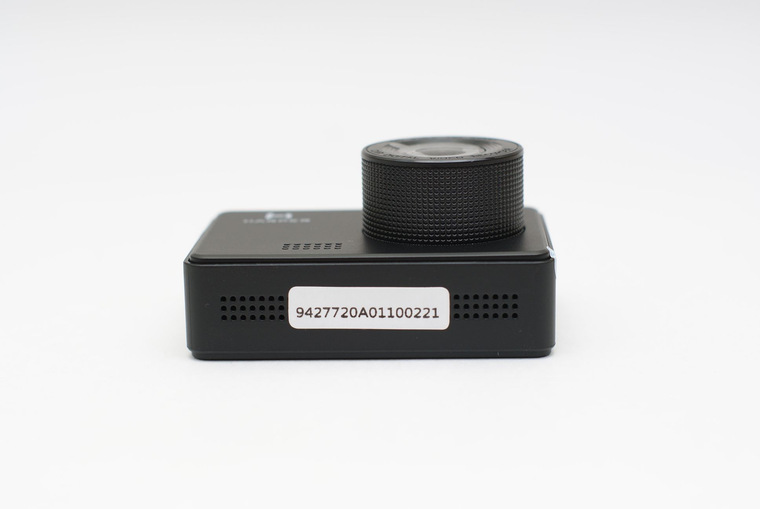

Снизу серийный номер и вентиляционные отверстия

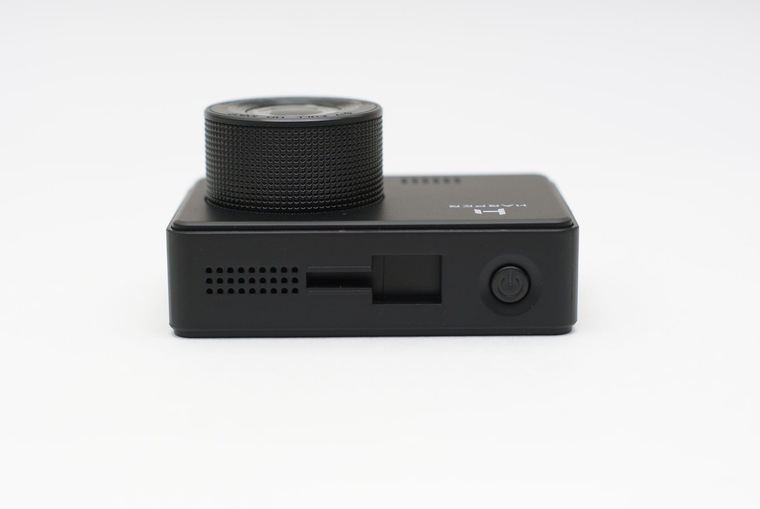

Сверху вентиляционные отверстия, паз для крепления, кнопка включения.

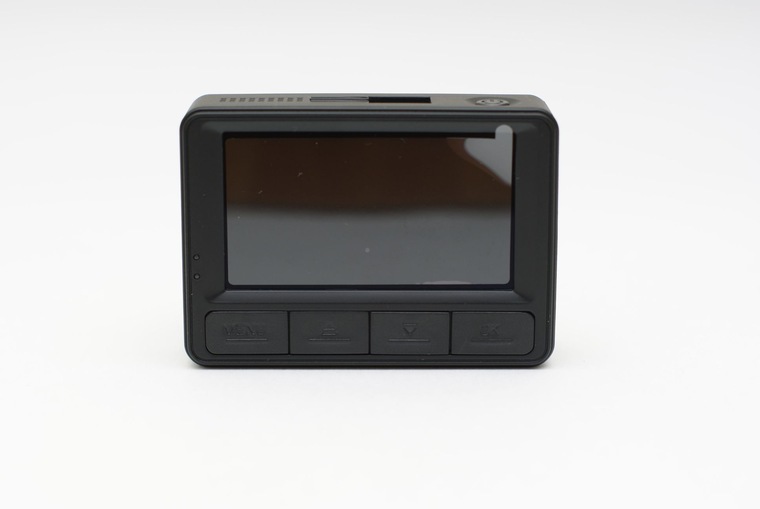

Экран закрыт защитной пленкой. Кнопок всего четыре. Меню, вверх, вниз и ок. По кнопкам и их функционалу информация будет ниже.

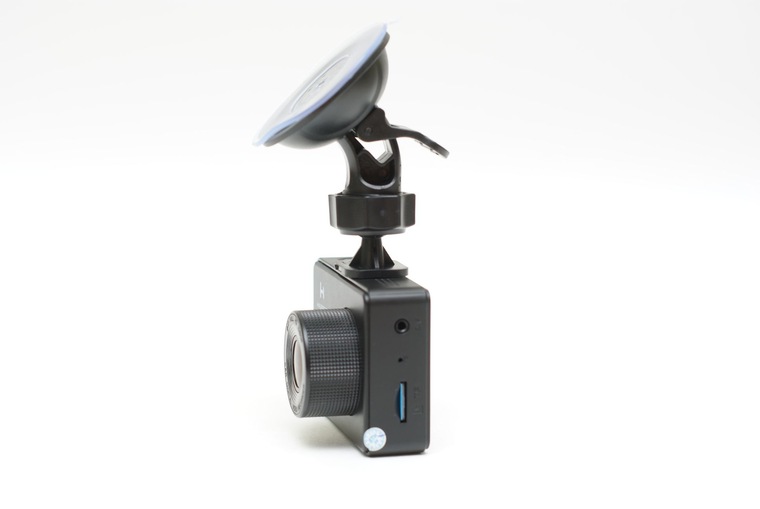

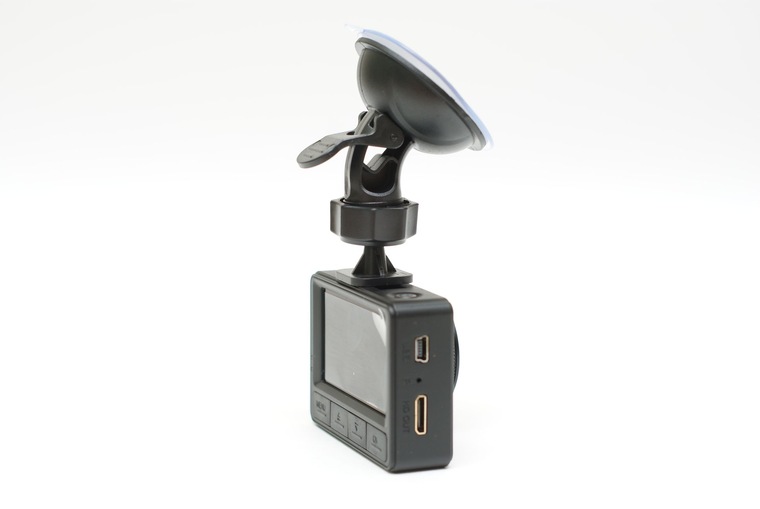

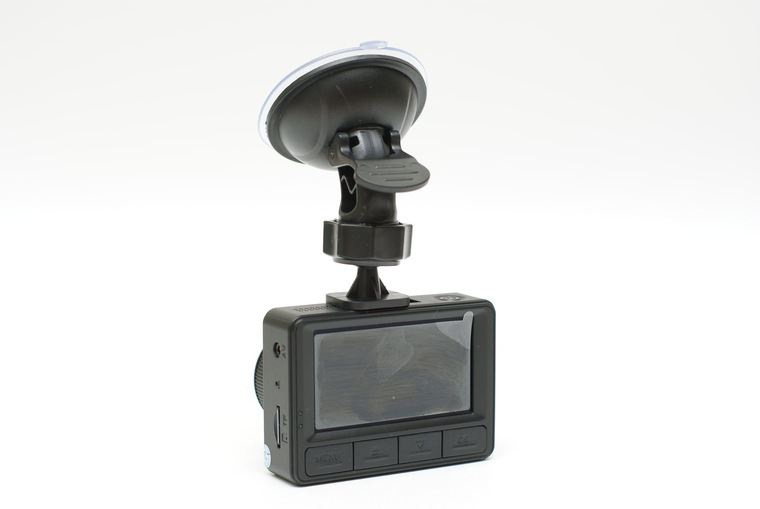

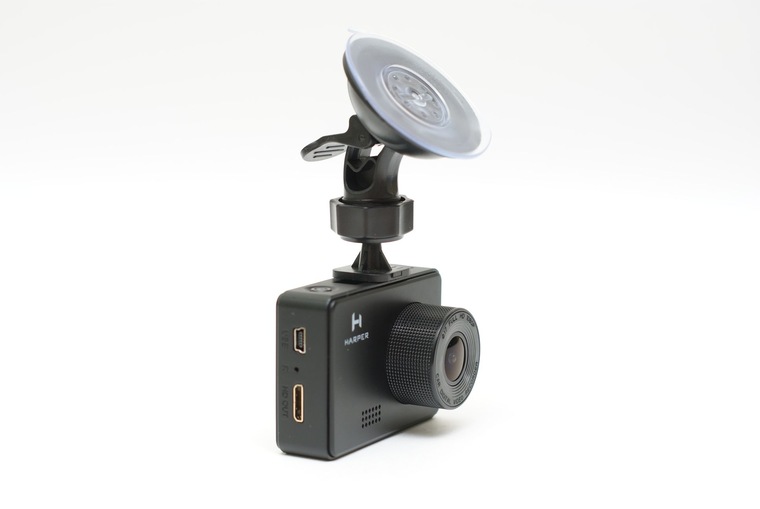

Фото с креплением
Крепеж вставляется очень плотно. Можно не боятся что регистратор соскочит во время поездки. Но есть и минус, быстро снять не получится, нужно аккуратно сдвинуть регистратор в сторону, прилагая определенные усилия.

Меню и управление

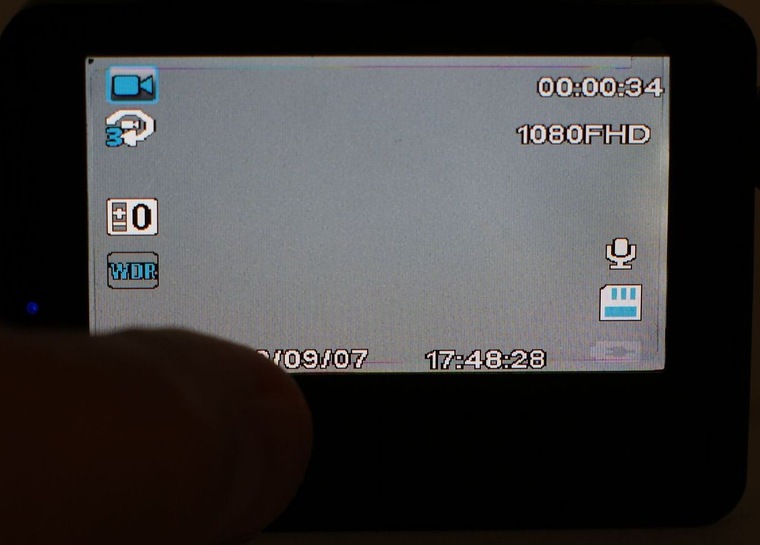

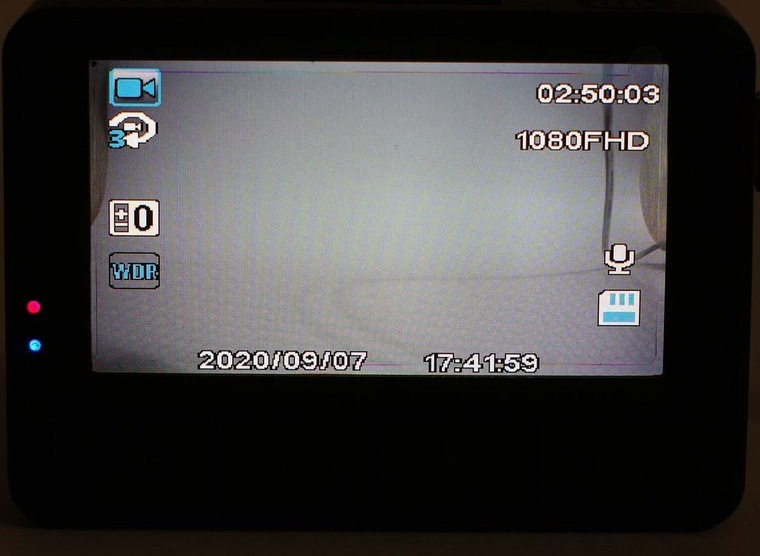

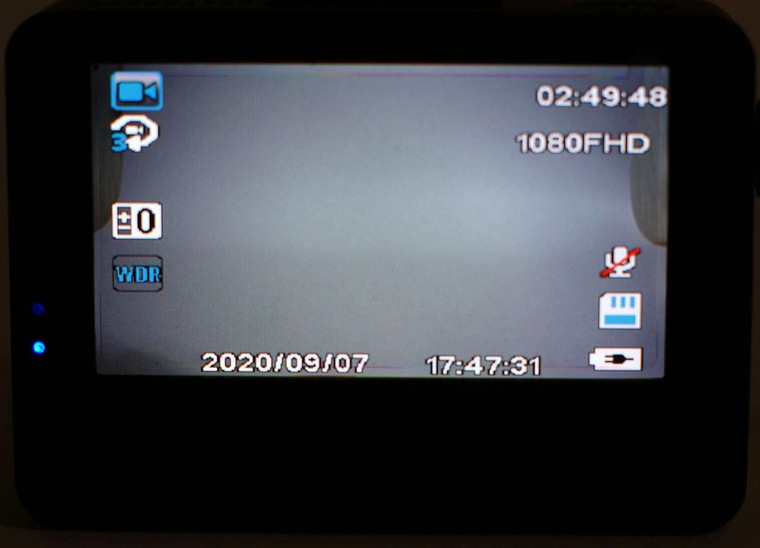

Экран IPS. Углы обзора отличные. Картинка немного блеклая, немного осветленная. Меню простое, пунктов немного, запутаться негде.
Теперь подробнее.
От нажатия на кнопки питания до начала процесса записи проходит три секунды - хороший результат.

При подаче питания по проводу регистратор сам включается и сразу начинается запись. Остановить и включить запись можно кнопкой "OK" .

Информационные светодиоды слева: нижний горит при работе устройства. При записи моргает. Верхний светодиод горит красным при питании от провода.

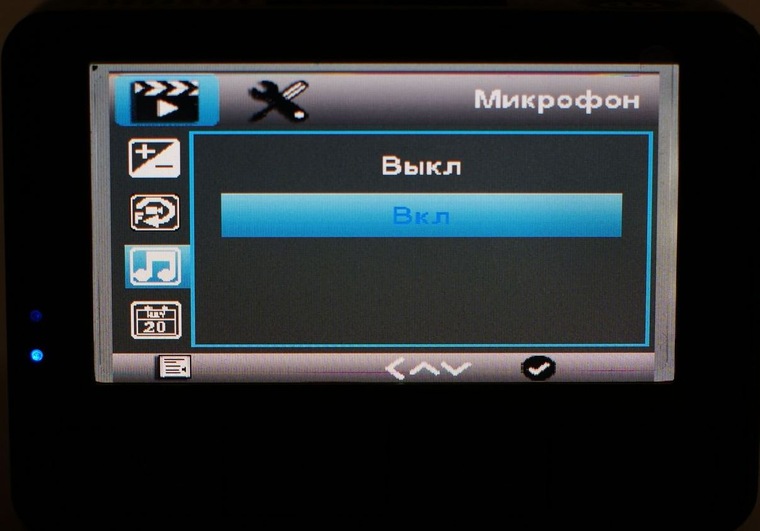

Удержание кнопок "вниз" или "вверх" отключает и включает микрофон.

Если во время записи нажать кнопку MENU, то текущий файл сохранится в папку защищенную от стирания.
Без записи удержание кнопки меню переключает режимы.
Запись, потом режим фото, затем режим просмотра.

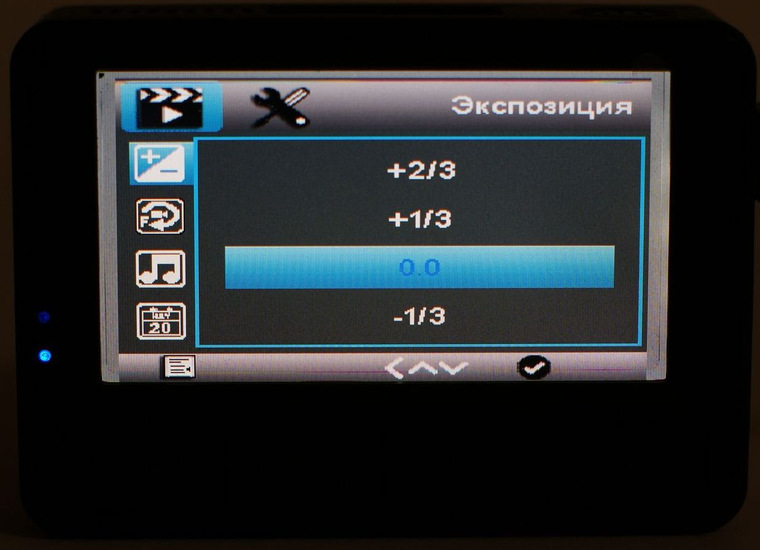

Теперь пройдемся по пунктам меню и настройкам

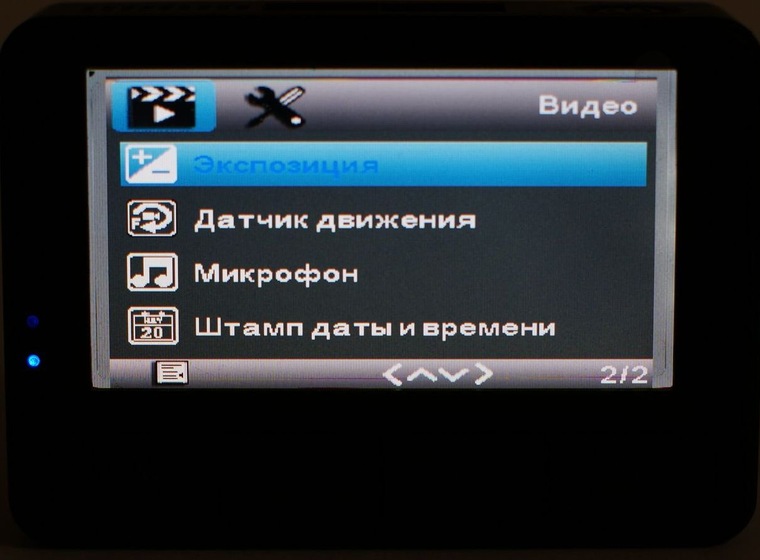

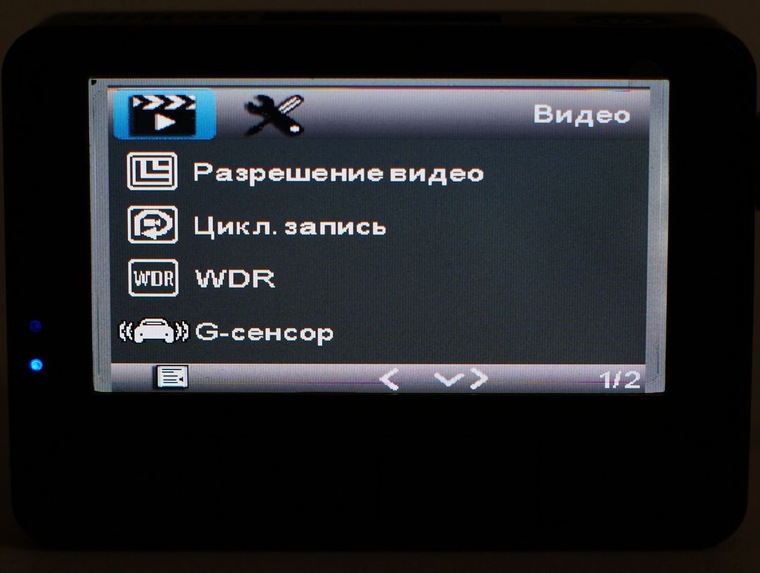

Настройки режима видеосъемки

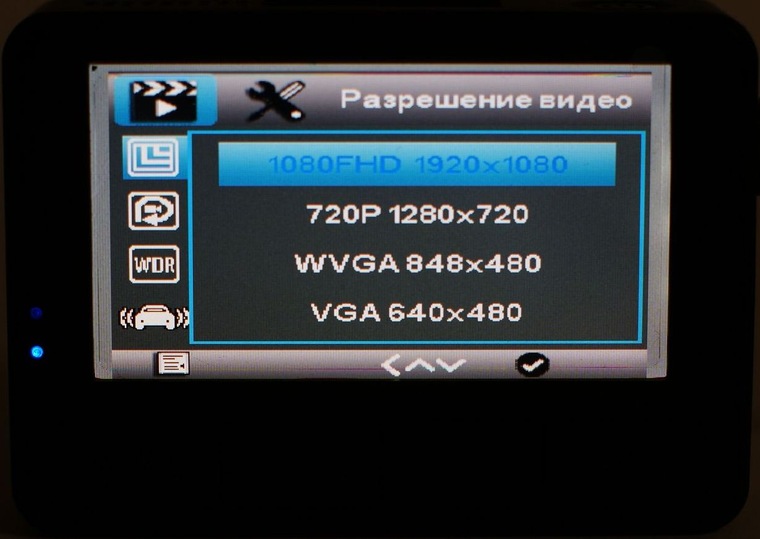

Разрешение. При разрешении FullHD трехминутный ролик весит около 300мб. HD качество уменьшает размер файла в два раза. Ставить разрешение ниже особого смысла нет, объемные и быстрые карты памяти сейчас стоят недорого.

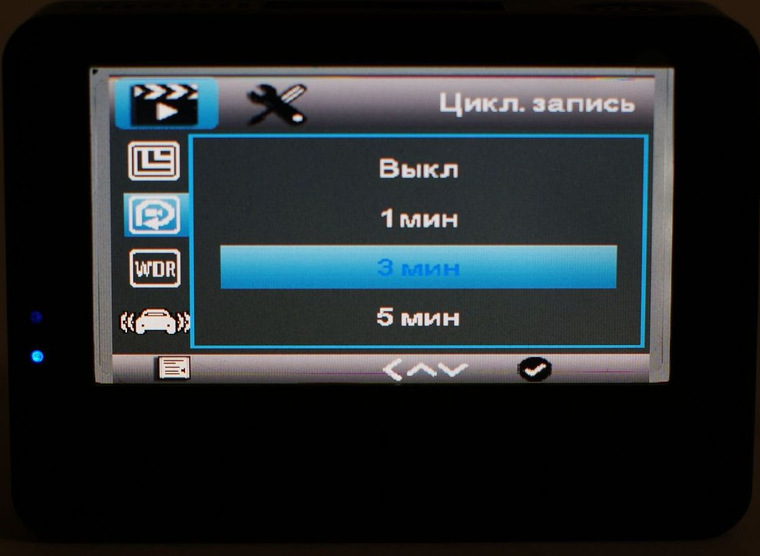

Включение циклической записи и продолжительности ролика (1, 3, 5, 10 минут)

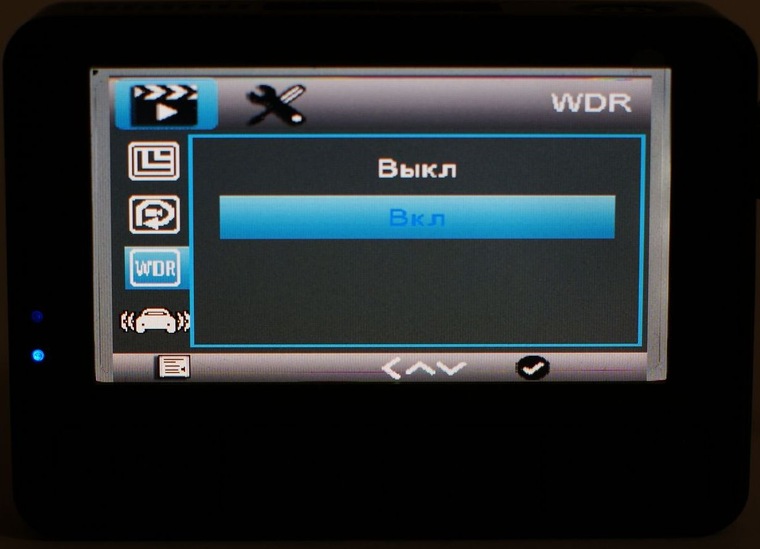

Включение WDR (широкого динамического диапазона) Имеет смысл включать данную опцию.

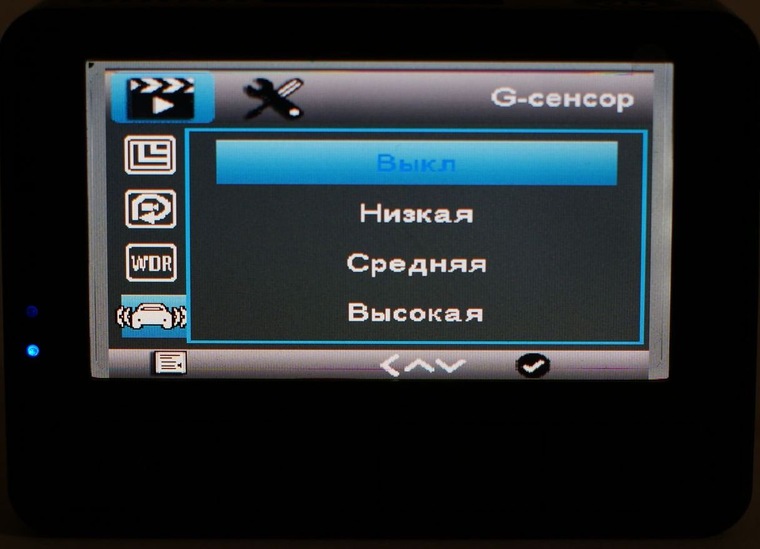

Настройка чувствительности G-сенсора (датчика удара)

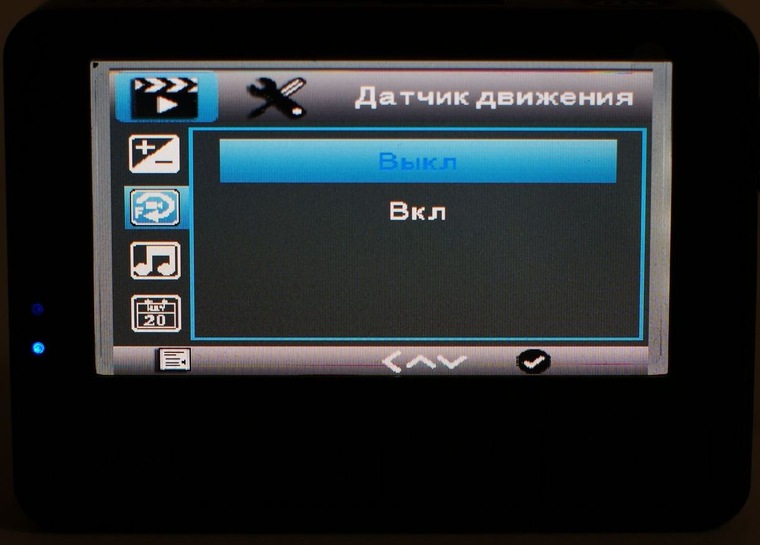

Включение датчика движения (работает четко, проверено).

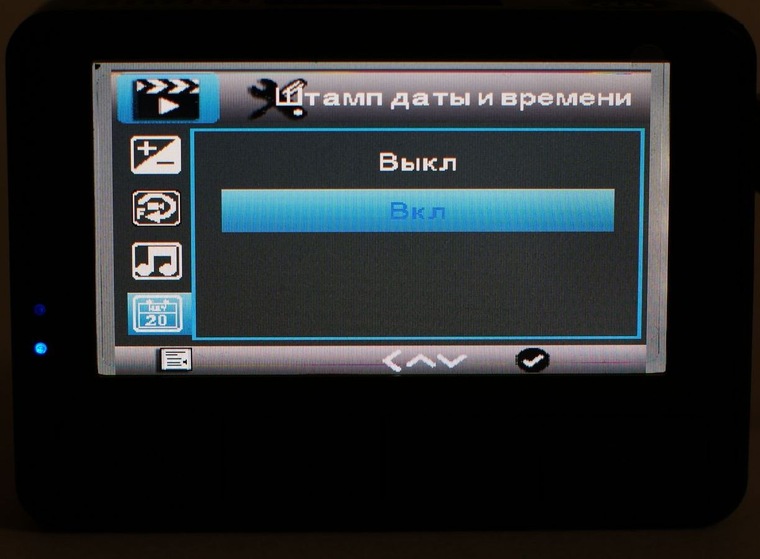

Включение штампа даты и времени на видеозаписях

Теперь пройдемся по общим настройкам. Для перехода на эту вкладку необходимо дважды нажать кнопку MENU
Здесь можно установить текущие дату и время, задать время через которое регистратор будет выключаться (выкл, 3, 5, 10 минут), включить\выключить звук кнопок.
Режим парковки - регистратор работает с включенным датчиком движения и датчиком удара, все записи сохраняются в папку защищенную от стирания. Требуется внешний источник питания.

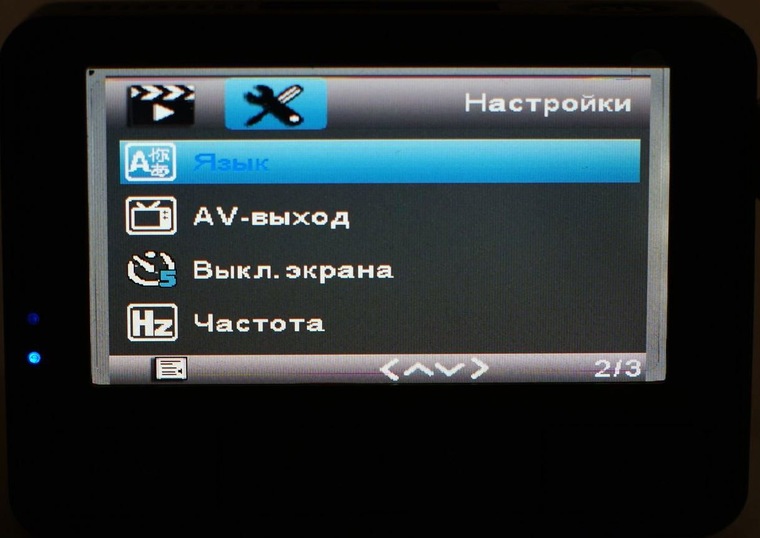

Выбор языка, настройка аналогового AV выхода (PAL, NTSC), время через которое будет отключаться экран (1, 2, 3, 5 минут), выбор частоты (50, 60 Гц)

На следующей странице можно отформатировать карту памяти, сбросить настройки и посмотреть версию прошивки. Текущая версия кстати 200201

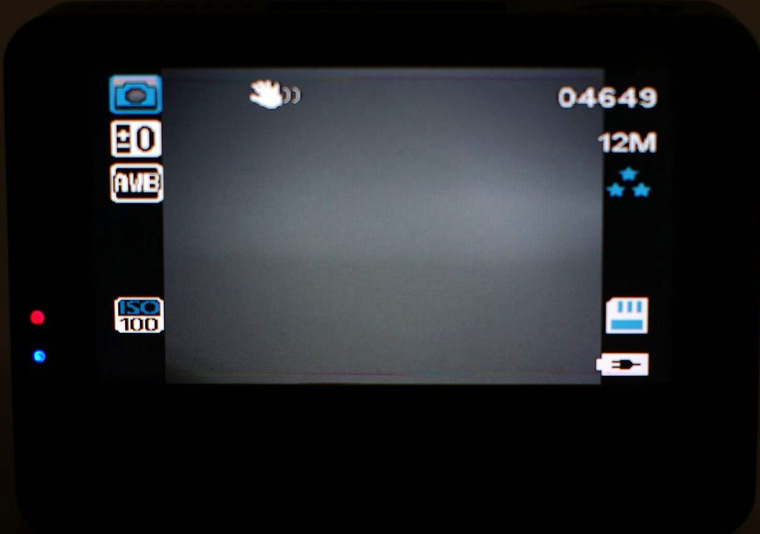

Режим фото. Ну он есть, настроек много, но смысла мало. Автофокуса нет, аккумулятор маленький.

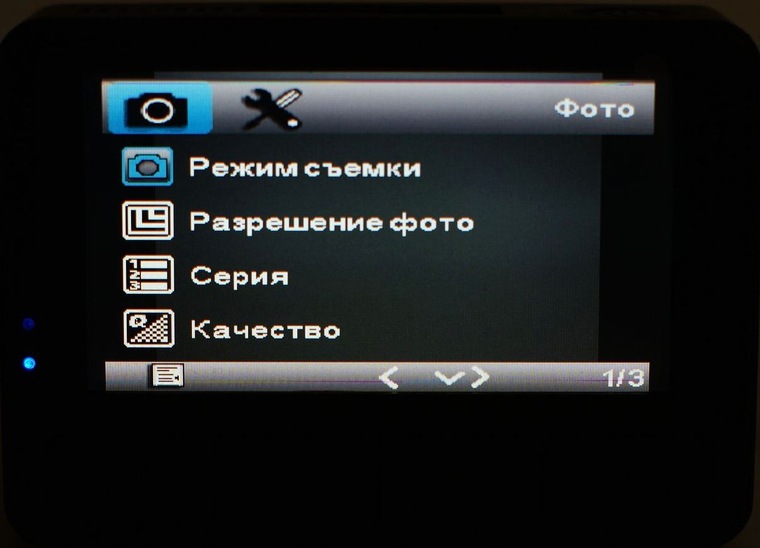

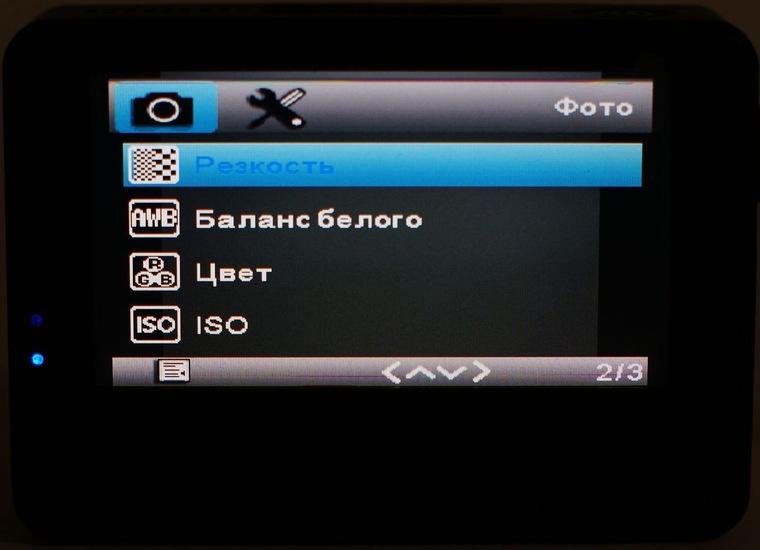

Меню режима фото
Разрешение фотографий можно выбирать до 4032*3024. На так как матрица чуть больше двух мегапикселей, имеет смысл снимать в разрешении 1920*1080

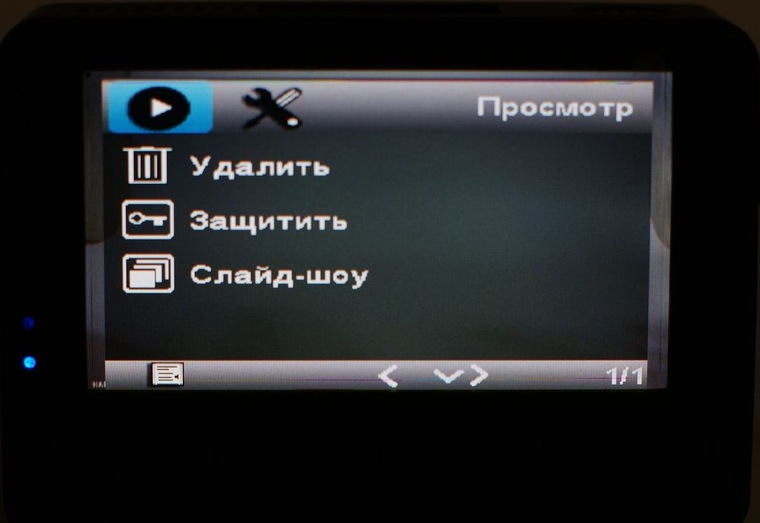

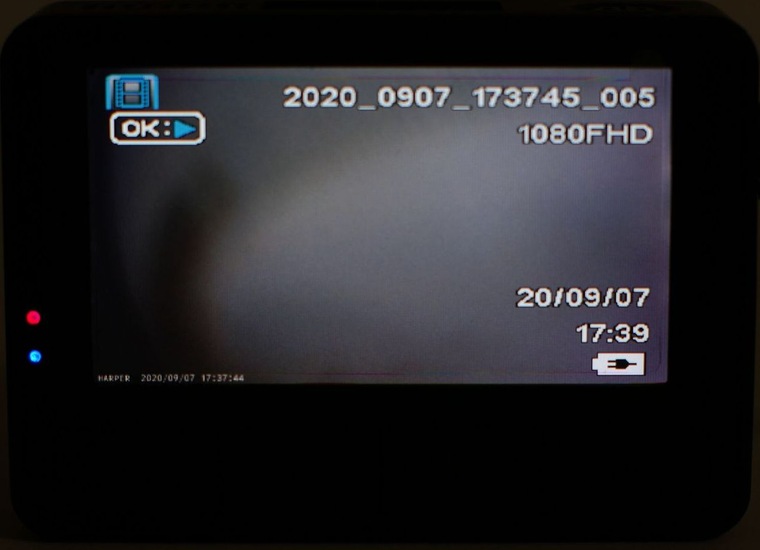

Меню режима просмотра

Примеры фото и видео

Структура папок на карте памяти
Папка в корне

Внутри папки MOVIE и PHOTO

Содержимое папки PHOTO

Папка RO защищена от стирания при циклической записи.

Информация о видеокодеке

Итоги

Приятный компактный видерегистратор с большим углом обзора, с простым управлением и хорошим функционалом. Качественный сенсор и IPS экран также идут в копилку плюсов.

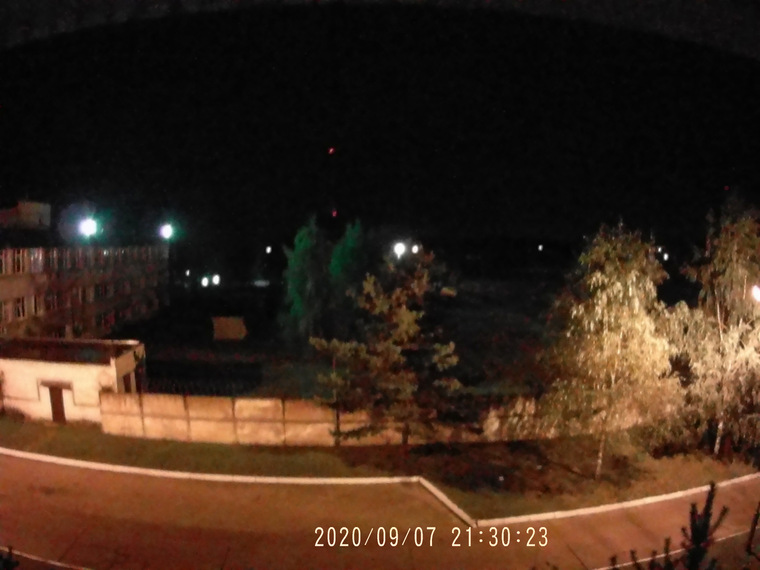

Дневная запись четкая, запись же в сумерках и ночью оставляет желать лучшего, фонари и фары слепят сенсор и разобрать номер решительно невозможно, хотя модель и цвет более-менее угадываются.

Не пытайтесь заменять лого в этих прошивках https://3ppc.net/forum/showthread.php?t=25203 , прога повиснет.
Чего туда затолкали "прищуренные" мне пока непонятно, вижу 2 jpeg-а в проше, на одном из них стоит разрешение 320х240 по маркеру FFC0.. но ни один из известных мне вьеверов не открывает файл.

Чего-то прога ругается на размер какой бы не сделал .

Вот такое окно:

Всё вообщем решил как оно должно быть)
Размер JPG файла 320х240
Далее уменьшаем через программу:

при сохранении уменьшаем размер файла и пробуем заменить.
Если прога ругнется то уменьшаем еще и т.д. пока не заменимся)
Удачи

Да, все так и должно быть, я указал в первом посте что новый jpeg должен быть меньше по размеру исходного.
И поскольку тестеров немного, а на столе лежит рег с новатековским чипом есть еще одна мысля, или гордо похороню его, или .
. М-ДА нет пункта ReadNorFlash и нечем читать епром-ку.
Думал попробовать разпилить прошиву и затолкать туда файл jpg большего размера.
Если кто рискнет протестить то могу заняться.

проверил на прошивке X3-CPT-MI1600G-20130802_sd.rar - все меняет корректно до последнего байта, можно смело использовать

на всякий случай, я соблюдал все условия:
1. разрешение картинок 320x240
2. картинки предварительно уменьшил до требуемых размеров по кол-ву байтов
3. при сохранении картинок использовал метод сжатия обычный JPEG (не progressive)

Здравствуйте!Интересно существует ли программа для создания и редактирования прошивок ВР на чипе Novatek?

Здравствуйте, купил видеорегистратор Nakamichi NV-75.
Изображение отличное, все функции работают, но GPS хоть и видит спутники, измеряет скорость, но не сохраняет информацию на флэшке.
Поиск прошивок ничего не дал.
Решил тряхнуть стариной и попробовать покопаться с имеющейся прошивкой. Если кто - нибудь владеет информацией о средствах
разработки фирмвари для Novatek 966650, прошу дать ссылки.

Может, кто нибудь в курсе: как из слитого флештула F900-019 (norflash.bin) выполнить прошивку на DRV.
В бинарном файле имеются такие строки:
NT96220 0.46.00020110211
220Loader ;DDR 128Mb v1.0 09/09/2012 17:46:06
;>LDF900.BIN
UIFlowWndWrnMsg A:\F900.txt F900-019 Novatek F900

Я в СЦ предлагал свой бинарник. сказали не надо. А пытались залить прошивку вроде не ту, на экране висит перевернутый DOD (зеркальное отображение).
P.S. Прошивки для платы вид 6 F900-022, F900-025 заливаются, индикатор мигает. И все. Ничего не меняется, на экране при запуске все тот же DOD в зеркальном отображении в пол-экрана, разбитый на три части.

Может, кто нибудь в курсе: как из слитого флештула F900-019 (norflash.bin) выполнить прошивку на DRV.

Это не новатековская прошивка, а неизвестно что, и размер не соответствует 25L16. 16 Мбит - это 2 Мб, а не 4.
В аттаче full версии DVR-V009.121121-A и прошивка для карты версии DVR-V009.120915-A, которая когда-то лежала на офсайте.

Други, а что скажите про связку новатэк 96658 и сони IMX 322?

Похоже, у каркам Q7 скоро будет свежая прошивка со спидкамом.

Ахаха, что ты делаешь, Вико?

Похоже, у каркам Q7 скоро будет свежая прошивка со спидкамом.

пфф ))
германия всегда славилась своими разработками по теме видеорегистраторов )))
первыми у них были реги, кажись Cardinal )))

Нужно иметь обязательно. Читай обзоры и тесты "ночные". Был Акенори 1080 зачетный аппарат но тоже начал глючить спустя годы,продал с машиной.

думаю ты лишен иллюзий , насчёт цены от Вико ;) цена за их новый рег будет не менее 16т.р и это без GPS ..

А не факт. Можэт этим Eeyelog в Вико как раз пытаются отжать долю в сегменте бюджетных сраторов. Массовая моделька с отпускной стоимостью в 50$ - вполне позволяет демпингануть.

а труженнику тыла нужны OV4689 и, тем более, GPS ?
У меня тф2+ и нет никакого желания менять его на OV4689, особенно с прошивкой от Калининграда. Поехал путешествовать, поставил себе 18 Mbps и привез с собою всю Грузию. Картинка на 2560 красивая, но помнится с первых выкладок от маркуса ни одного номера даже во дворе не прочиталось.
То, что не купить, это да. жаль. За нынешние 5000р шикарная модель. А вот 16000р - гарантированный провал. ИМХО

Еще как нужны. Без HDR ночью будут видны только фары едущего сзади авто, а GPS позволяет не думать об установке даты/времени и опять же - это доказательная база для страховой, в случае ДТП.
