Несмотря на то, что видеорегистраторы сделаны максимально простыми в использовании, существуют правила по их установке в автомобиль, чтобы получить наиболее оптимальное качество видеозаписи и защиту.
Несмотря на то, что видеорегистраторы сделаны максимально простыми в использовании, существуют правила по их установке в автомобиль, чтобы получить наиболее оптимальное качество видеозаписи и защиту. Также важно ответить на некоторые вопросы. Где именно на лобовом стекле разместить устройство? На какие поверхности он может быть прикреплен? Будет ли он мешать датчикам автомобиля?
Где установить
Хотя все видеорегистраторы имеют широкоугольные линзы, чтобы максимально увеличить поле зрения, их следует устанавливать посередине переднего лобового стекла для обеспечения равномерного обзора по бокам автомобиля.
Это также связано с тем, что объектив редко можно отрегулировать по горизонтали, но почти всегда можно отрегулировать по вертикали. Рекомендуется установить устройство рядом с зеркалом заднего вида, чтобы он блокировал некоторые части или весь видеорегистратор из поля зрения водителя, сводя к минимуму любые отвлекающие факторы.
Необходимо наклонить объектив немного вверх, чтобы на видеозаписи отображалось около 60% дороги и 40% неба. Этот угол обеспечивает хороший баланс экспозиции и деталей. Для устройств с приложением на смартфоне следует просматривать видео в реальном времени при установке, чтобы можно было выбрать положение и угол обзора.
Отсутствие помех от датчика
Многие новые автомобили имеют сложные датчики возле ножки зеркала заднего вида, отвечающие, например, за обнаружение дождя, и усовершенствованную систему помощи водителю и т.д. Не будет ли в таком случае видеорегистратор мешать работе этих датчиков?
Нет, видеорегистраторы не мешают датчикам, которые установлены прямо напротив лобового стекла и направлены наружу.
Черные точки на лобовом стекле
Крепление устройства с клейкой стороной к этой поверхности безопасно и не вызовет каких-либо электронных помех. Если когда-нибудь придется удалить клей с этих точек, это не повредит им, поскольку они надежно приклеиваются к лобовому стеклу.
Фритты позволяют скрыть основную часть видеорегистратора, видимую снаружи. Пока линза проходит за точечную матрицу, проблем с устройством не будет.
Важно! Устройства с присосками обычно не прилипают к фритте, поскольку текстурированная поверхность не обеспечивает идеального уплотнения присоски.
Крепления и ленты
При установке клейкого крепления, которое используется почти во всех видеорегистраторах, лобовое стекло следует тщательно очистить с помощью средства для мытья окон. Перед нанесением клея важно проверить, что область вытерта насухо, процесс должен проходит при комнатной температуре (не холодно и не под прямыми солнечными лучами).
После необходимо прижать руки к креплению и давить на него в течение примерно 10 с, чтобы закрепить клей на стекле. Это гарантирует, что клей будет правильно приклеен к лобовому стеклу и останется защищенным от вибраций.
Эта же инструкция применима для устройств с креплением на присосках. Установка на другие материалы в автомобиле, такие как пластик, кожа или алькантара, скорее всего, приведет к слабой и ненадежной фиксации.
Пошаговое руководство по установке
Независимо от типа автомобиля, важно, чтобы устройство было правильно установлено.
Существует несколько методов установки. Ниже будет рассмотрен каждый из них.
Способ №1: с помощью CLA
Просто подключив кабель питания адаптера прикуривателя к видеорегистратору и к автомобилю, можно запустить устройство менее чем за 5 мин.
- Прикрепить устройство к переднему стеклу с помощью прилагаемой монтажной ленты. Настроить угол обзора. Спрятать проволоку в обшивке потолка, после – между стойкой A и стойкой B, затем – между резиной и передней стойкой.
- Спрятать оставшуюся часть проволоки под ковер. Подключить к розетке прикуривателя.
Это руководство предназначено для установки одноканального видеорегистратора. Если он двухканальный, следует выполнить те же действия, но добавить задний соединительный кабель, связывающий заднюю камеру с передней (входит в комплект поставки).
Способ №2: проводное подключение к блоку предохранителей
Наиболее популярный способ среди водителей, которым нужна двухканальная защита передней и задней камеры круглосуточно. В комплект входит защита переднего лобового стекла и зеркала заднего вида. Блок предохранителей обеспечивает питание передней и задней камеры и позволяет устройству записывать видео на карту памяти, когда автомобиль не заведен.
- Найти блок предохранителей. В зависимости от модели автомобиля может потребоваться снять часть облицовки или открыть некоторые панели, чтобы получить к нему доступ.
- Определить, какой слот предохранителя использовать. Для обеспечения достаточного питания рекомендуется выбирать гнезда номиналом от 10 до 30 А, которые не имеют отношение к определенным функциям безопасности.
- Использовать дополнительный предохранитель для установки. Придется обжать комплект предохранителей с помощью плоскогубцев. Понадобится также изолента для дальнейшего закрепления провода.
- Подключить заземляющий провод (обычно в форме кольца или буквы C), чтобы он прошел под металлическим болтом или винтом в вашем автомобиле. Тут понадобится торцевой гаечный ключ, чтобы ослабить гайку или болт, затем вставить кольцо или C из комплекта проводки под болт или винт. Важно заземлить провод на болт на неокрашенном голом металле.
- После подключения питания и заземления, подключить комплект к камере и завести автомобиль, чтобы проверить, работает ли он.
Способ №3: с помощью кабеля OBD
Кабель OBD необходимо подключить только к порту OBD автомобиля, небольшому выходу, обычно расположенному слева от рулевого колеса под приборной панелью. Также он может располагаться под рулевой колонкой. Там бывает защелка или крышка, которую нужно снять/поднять, чтобы получить доступ к порту.
Способ №4: с аккумулятором
Аккумуляторные батареи выполняют множество функций, например, обеспечивают большую продолжительность записи на карту памяти, предоставляют доступ к Wi-Fi и GPS за счет интеграции со смартфоном 24/7, устраняя износ автомобиля.
Необходимо осуществить монтаж проводки. Это похоже на традиционный метод проводного подключения. Подключается один провод к постоянному предохранителю (обычно красный), тогда как другой провод войдет в предохранитель ACC/зажигания (обычно желтый). Последний провод (в форме кольца или буквы C) подойдет к металлическому болту заземления.
При подключении аккумуляторной батареи используется проводной кабель входа питания, где нужно только подключить предохранитель ACC (с переключателем зажигания), а другой провод – к болту заземления. Последняя розетка будет специально предназначена для аккумуляторной батареи видеорегистратора.
Для простой установки батарейный блок также может быть подключен к прикуривателю – для тех, кто не хочет подключать провод.
Окончательный процесс установки останется прежним. Перед этим следует убедиться, что устройство работает правильно.
Основные настройки
Необходимо обязательно произвести базовые настройки устройства. Первый шаг – отформатировать карту памяти, ведь видеорегистратор может некорректно работать с новой картой или просто не может ее считать.
Второй шаг – настроить дату и время. Именно эта информация будет использоваться в качестве названия для будущих роликов.
Третий шаг – настройка качества видеозаписи. Современные устройства ведут съемку в формате Full HD с разрешением 1920x1080p. Можно поменять разрешение на меньшее, но лучше отдать предпочтение максимальному качеству.
Выбирая длительность роликов, стоит установить значение в 3-5 мин. Когда на карте заканчивается место, начинается перезапись старых файлов, но потеря информации в таком случае будет небольшой.
Современные модели оснащены дополнительными возможностями, которые бывают полезны в дороге:
- GPS-модуль определяет координаты автомобиля.
- Функция Laws выполняет контроль за полосами движения.
- Функция Wi-Fi позволяет синхронизироваться со смартфоном или ноутбуком.
Лучше всего изучить руководство пользователя конкретной модели, которое идет в комплекте.
Как снять видеорегистратор
Снять устройство зачастую сложнее, чем установить его на лобовое стекло. Это связано с тем, что клей на креплении очень прочный, и его практически невозможно удалить пальцами.
Сразу говорю, это не рекламный пост, данное зеркало эксплуатируется больше месяца и я думаю видела большую часть его косяков, которые скрывать конечно не буду) Поэтому разберем стоит ли это покупать, или нет.
В общем, надоели эти провода от регистратора, да и сам регистратор тоже надоел висеть на лобовом, прятать провода от него я тоже не хотела, потому что от этого регистратор на стекле висеть не перестанет.
Так же хотелось камеру заднего вида, GPS, чтобы знать что и как с твоей тачкой, приложений с антирадаром, громкой связи, интернета в машине и так далее, но при этом это должно было быть полноценное зеркало, а не колхозные накладки эти и оно должно было выглядеть как родное.
Для этого было выбрано зеркало Blackview X9 AutoSmart.
Работает на андроиде, имеет две камеры пишущих одновременно, интернет, навигацию (которую это зеркало не вывозит, ХА) возможность ставить любые приложения из маркета, FM-трансмиттер, Bluetooth 4, систему контроля полосы и систему контроля столкновений (предупреждает, если вы летите кому то в зад или не держитесь в полосе) и так далее, полное описание можете почитать в интернете, мы тут больше из-за эксплуатации.
Собственно вот как оно выглядит.
Задняя часть тоже очень аккуратная и с улицы так же не бросается в глаза.
А выглядит оно очень добротно, когда садишься в машину не бросается в глаза как что-то инородное, или дешевое, но об этом позже.
Первые косяки прилетают сразу же:)) У зеркала нет своего крепления на лобовое стекло (есть только универсальный набор насадок) и ему нужна часть оригинального зеркала для установки, та круглая хрень, из-за которой зеркало можно регулировать и крутить, соответственно мечты о продаже своего зеркала разбиваются на месте, конечно можно по разборкам полазить и найти но это гемор.
И тут сразу вопросы к производителю, так как у большинства таких зеркал все идет в комплекте.
Следом прилетел вопрос с второй камерой, если вы владелец паркетника, или универсала, у вас с ней проблем скорей всего не будет, но вот на седане…
Тк эта камера в первую очередь регистратор, углы обзора у нее горизонтальные, а это выливается в то, что видит она кромку бампера и землю и ничего, что происходит за машиной, что полностью убивает ее предназначение.
В итоге камеру я буду поднимать на нормальную высоту и дублировать ее работу парктрониками.
По установке больше никаких вопросов нет, все штатно.
Поехали по функционалу.
К регистратору и системе предупреждений никаких вопросов нет, работают хорошо, а при сильном вздрагивании, аля яма или столкновение, ставит на текущую запись блокировку от перезаписи, чтобы у вас дтп, или еще что случайно не затерлось.
А вот так регистратор контролирует дорожную обстановку и полосы, видит все автомобили, пишет расстояние до них и предупреждает об опасных сближениях, или выходе из полосы.
А вот так зеркало выглядит со стандартным экраном работы. Если вас это отвлекает, щелкаете по кнопке и оно превращается в обычное затененное зеркало, на котором показывается только время и компас.
О навигации…
Работать вы ее не заставите) ни яндекс, ни навител, тк у устройства всего 1гб озу и видимо весь он уходит на родной лаунчер и регистратор, ждать загрузки яндекса даже с предзагруженными картами вы будете вечность.
Зато приложение стрелка работает отлично, как и обд сканер.
Для меня это не минус, тк в первую очередь мне нужно еще и зеркало, а при работе навигации, ничего что творится у вас сзади вы в него не увидете, но думаю многие сильно расстроятся от таких сюрпризов:)
Приложение позволяет подрубаться к машине когда угодно (с учетом, что вы поставите в зеркало сим карту само собой) Подключаться к камерам и видеть где находится автомобиль, а если запустится двигатель или по машине будет удар, вам сразу придет уведомление.
Качество звука FM-трасмиттера хорошее, это конечно не AUX, но очень достойно, как будто вы идеально поймали радиостанцию и на ней нет никаких помех, поставила себе приложение BOOM и слушаю музыку через него.
К Bluetooth тоже никаких вопросов не возникло, как и к громкой связи, я слышала хорошо и меня слышали хорошо.
Ну и что мы имеем.
Плюсы:
— Никаких посторонних предметов на лобовом
— Два регистратора перед и зад
— Возможность подключаться к камерам зеркала дистанционно + видеть местоположение машины
— FM трансмиттер
— Красивый внешний вид и интерфейс
Минусы:
— Недостаток ОЗУ, для многих станет серьезной проблемой.
— Навигаторами пользоваться невозможно
— Для установки требуются шарниры родного зеркала
— Задняя камера не способна полноценно выполнять функции парковочной камеры
— При громкой музыке по стеклу идет вибрация, она и по штатному идет, но по этому сильнее, не знаю, минус это или нет
Ну так вроде все, если будут какие то вопросы, буду отвечать и дописывать в пост. В целом зеркало хорошее, но не без проблем, особенно за такие деньги.
Вам пригодится
Видеорегистратор Digma FreeDrive 600-GW Dual
Видеорегистратор Mio MiVue 812 Black
Видеорегистратор Navitel MSR300 GPS
Видеорегистратор Telefunken TF-DVR33FHD
Видеорегистратор с радар-детектором Neoline X-COP 9100z
Видеорегистратор Neoline X-COP 9200
Содержание
Качество и разрешение видео
Контрастность, баланс белого и экспозиция
Как настроить запись файлов в циклическом режиме
Как настроить дату и время
Дополнительные функции и настройки
Сброс установок до заводских значений
Качество и разрешение видео
После настроек важно проверить качество записи, чтобы убедиться в чёткости картинки. Если невозможно разглядеть номера других машин или другие детали — лучше увеличить разрешение, даже если видео займёт больше места.
При этом важно учитывать, что чем выше разрешение, тем больше места будет занимать изображение. Например, при разрешении 1920×1080 на карту объёмом 32 ГБ записывается видео длительностью до 10–15 часов.
Для удобной эксплуатации видеорегистратора нужно также настроить яркость и подсветку экрана. Они устанавливаются на ваше усмотрение в настройках, но нужно учитывать, что чем выше яркость и дольше работа подсветки, тем быстрее расходуется заряд аккумулятора.
Контрастность, баланс белого и экспозиция
От этого параметра зависит, насколько ярким будет изображение. В большинстве случаев достаточно автоматических настроек, чтобы устройство самостоятельно анализировало внешние условия и подстраивало под него параметры.
Вручную настраивать экспозицию нужно только в том случае, если качество записи вас не устраивает — например, появились засветы или видео слишком тёмное.
Как настроить запись файлов в циклическом режиме
Цикличная видеозапись в видеорегистраторе фиксирует всё происходящее в виде коротких роликов. Когда место на устройстве заканчивается, перезаписываются старые файлы, поэтому запись ведётся постоянно. Есть модели с непрерывным режимом — запись ведётся без паузы (получается одно длинное видео), а после заполнения памяти — останавливается. Чтобы продолжить запись, нужно вручную очистить накопитель и заново запустить съёмку.
Далее необходимо настроить длительность отдельного видео — от 1 до 15 минут, в зависимости от объёма памяти. Чем короче ролики, тем легче найти нужный (файлам видео присваивается порядковый номер), но пауза между ними будет возникать чаще.
Как настроить дату и время
Правильно настроить дату и время важнее, чем кажется. Именно на них ориентируются сотрудники ГИБДД и суд в спорах.
Для правильной настройки этих параметров нужно:
Система автоматически обновит время.
Дополнительные функции и настройки
Антирадар
Чтобы видеорегистраторы вовремя сообщали о радарах с фиксацией скорости, а вы не получили штраф, нужно сделать 4 простых действия.
- зайти в настройки радар-детектора;
- выбрать радиус срабатывания — соотношение скорости автомобиля и расстояния до камеры ГИБДД. Обычно это 1–5 км. Но советуем выбирать максимальное значение, чтобы среагировать заранее;
- установить ограничение спидометра. Как только вы превысите скорость, то видеорегистратор подаст специальный сигнал;
- выбрать радиочастоты, на которые будет реагировать устройство (лучше выбирать все доступные в регионе варианты, которые отобразятся в меню — так вы не пропустите никакие радары).
Модуль GPS
Видеорегистраторы с такой опцией привязывают каждое видео к точным координатам. Помимо них, на видео указана и ваша скорость. Это полезно в спорной ситуации, чтобы доказать отсутствие превышения скорости.
Контроль границ полосы движения
Эта опция повышает безопасность на дороге — чувствительные датчики считывают дорожную разметку и предупреждают о выходе за пределы полосы.
Чтобы настроить камеру для контроля границ полос, нужно:
- выбрать в меню девайса функцию калибровки датчиков;
- нажать на тонкую настройку и дождаться, пока на экране появятся изображения с объектива камеры с полосами привязки сверху;
- установить верхнюю линию по уровню горизонта;
- совместить нижнюю черту с капотом автомобиля.
Однако, если вы случайно задели камеру, то обязательно проверьте углы обзора. Если они изменились — значит, нужно повторно настроить датчик.
Датчик движения
Он же парковочный датчик. Видеорегистраторы с такой функцией автоматически начинают запись при любом движении после остановки автомобиля и выключения двигателя.
Для включения датчика нужно:
- зайти в меню девайса;
- выбрать датчик движения и нажать на иконку;
- перейти на рабочий стол и проверить корректность работы, например, выйти из машины и постучать в окно. Если датчик работает, автоматически начнётся запись.
Однако, если вы случайно задели камеру, то обязательно проверьте углы обзора. Если они изменились — значит, нужно повторно настроить датчик.
Сброс установок до заводских значений
Сброс настроек помогает, когда девайс начинает слишком долго реагировать на команды или некорректно отображает информацию времени или места. Сброс установок удалит всю информацию, поэтому не забудьте её сохранить.
Мы уже делали подробный разбор видеорегистратору Blackview Z1 , он показал себя как надежный функциональный и привлекательный гаджет с хорошей репутацией и от хорошего производителя.
Z1 GPS - это он же, только со всеми GPS опциями, кроме как оповещения о радарах у него нет.
Сразу откроем вам небольшой секрет- с помощью опциональной GPS антенны и обновления ПО на версию с поддержкой GPS, Вы можете из обычного Z1, сделать Z1 GPS.
Теперь немного подробнее и базируясь на выводы сделанные относительно базовой модели Blackview Z1.
Если Вы ищете видеорегистратор с качественной широкоугольной Full HD видеосъемкой, удобным управлением, и при этом был-бы хорош и снаружи, при этом за разумные деньги, да еще и с GPS трекингом - это именно та модель, которая Вам нужна. Внешняя GPS антенна позволяет регистратору быстро находить спутники и вести стабильную GPS фиксацию.
Чтобы было проще понять, и определиться, пройдемся по основным критериям оценки:
- Комплектация и внешний вид.
- Установка
- Характеристики и функционал (Разрешение, угол обзора, дополнительные возможности).
- Эргономика управления (расположение и размер кнопок, удобство обращения с меню, дисплей).
- Качество видеозаписи

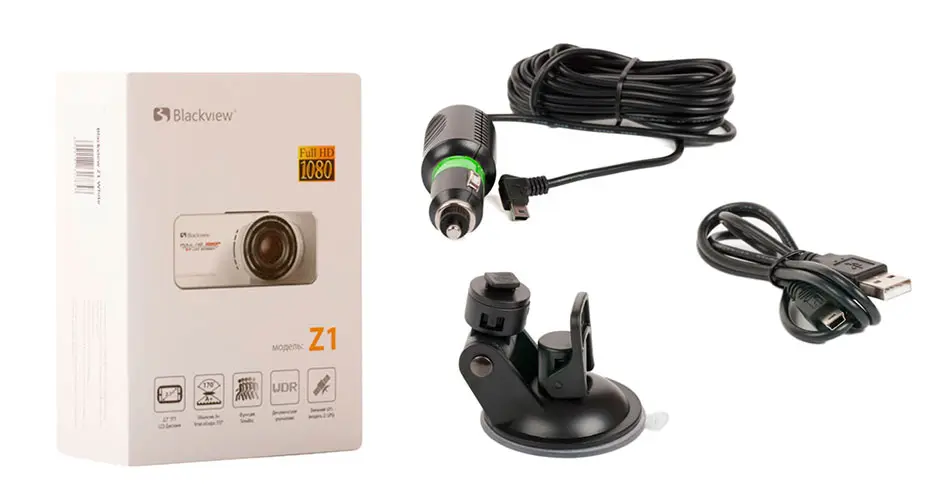

В коробке с простым и лаконичным дизайном находятся:
Автомобильный видеорегистратор, оригинальное зарядное устройство с защитой от перенапряжения, компактное крепление-присоска на лобовое стекло с возможностью поворота на 360 градусов, GPS-антенна, USB-кабель для подключения к ПК, Инструкция по эксплуатации на русском языке, Гарантийный талон (гарантия производителя 12 месяцев)
Зарядное устройство позволяет подключить устройство на значительном удалении, а поворотный кронштейн позволит без труда настроить правильный угол и поворот объектива, а также может развернуться на 360 градусов при необходимости, если вдруг Вы решите снять видеоклип с присутствующими в салоне автомобиля.

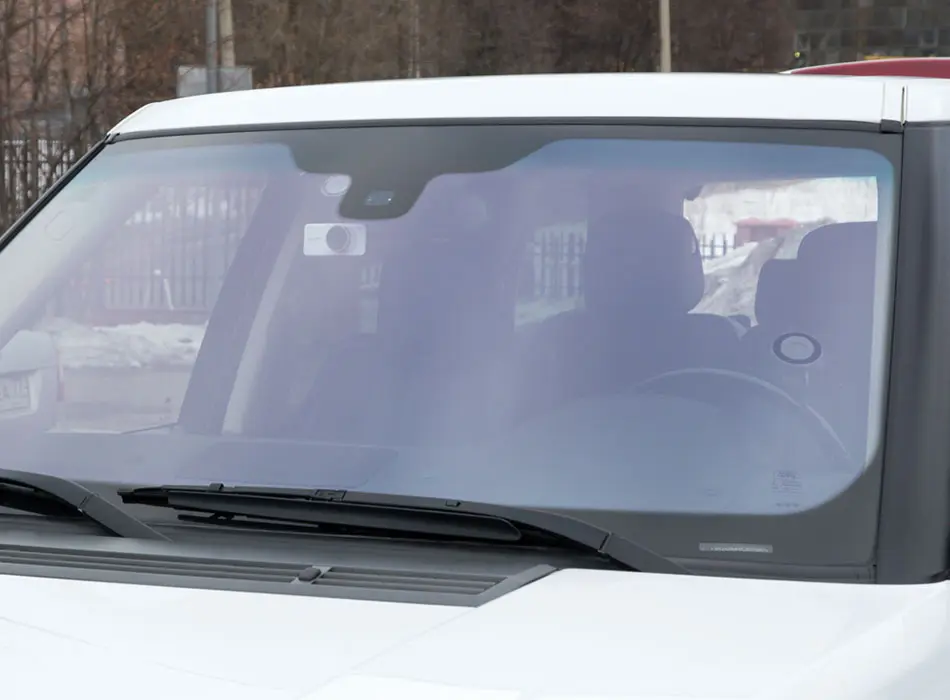

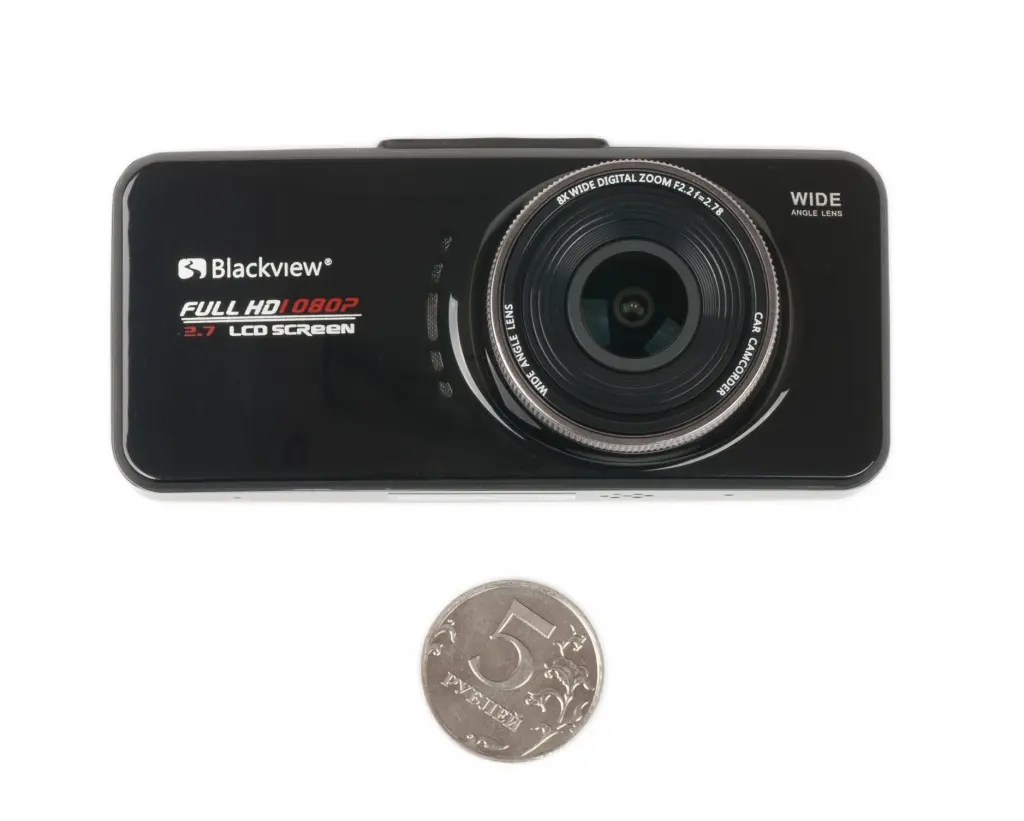

Устройство представляет собой корпус моноблок, горизонтально ориентированный, среднего размера, на лицевой части расположен объектив со стеклянной 6-ти компонентной оптикой, дающий довольно широкий угол обзора 170 градусов по диагонали и 148 градусов по горизонтали.

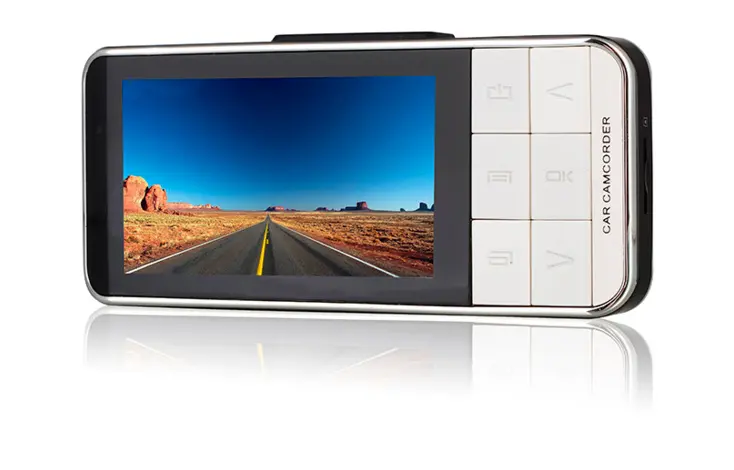

На обратной стороне крупный экран диагональю 6,75 см, с расположенными рядом крупными и удобными кнопками, управлять которыми удобно даже в движении.
Все основные разъемы находятся на верхней поверхности регистратора, что делает процесс подключения удобным с точки зрения размещения и прокладки проводов.

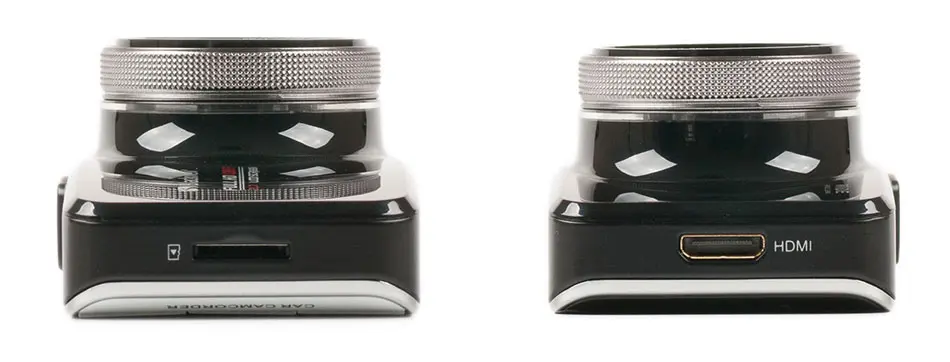

Разъемы HDMI, а также слот карты памяти находятся на боковых гранях, такое расположение позволяет вставить и вынуть карту памяти при необходимости, не снимая регистратор с крепления.

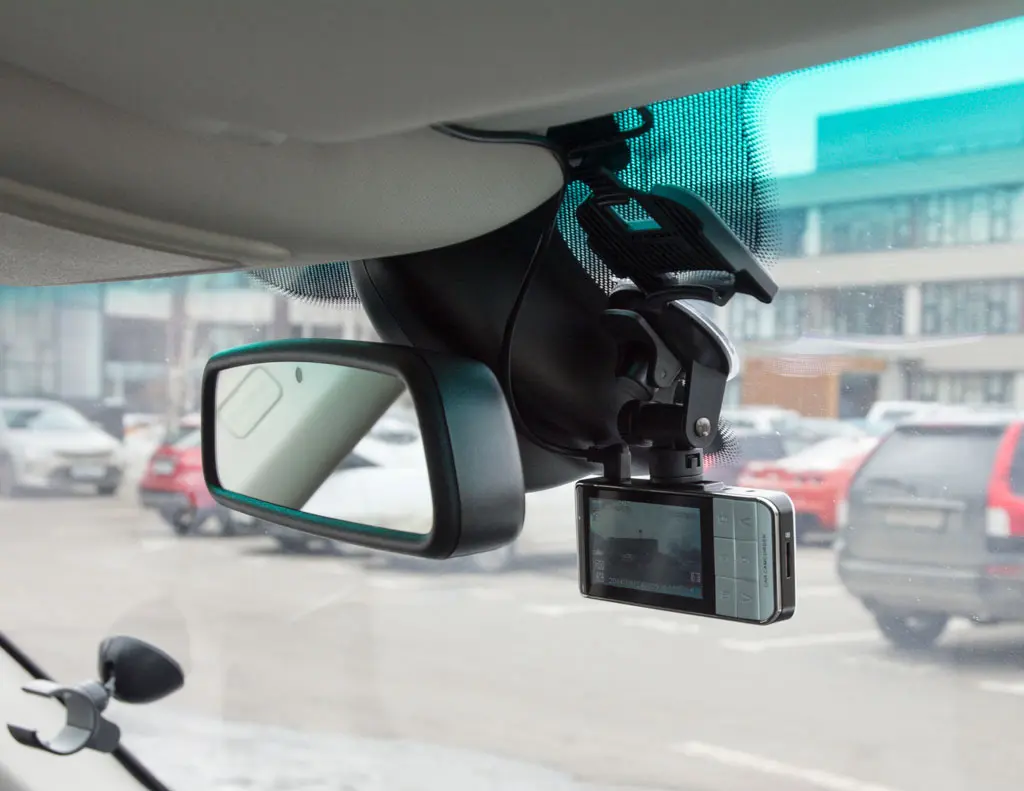

Для монтажа регистратора в автомобиле используется компактное поворотное крепление-присоска, с возможностью точной настройки положения и возможностью вращения на 360 градусов в горизонтальной плоскости. Регистратор защелкивается в крепление очень просто, и также просто из него вынимается при необходимости, при этом сидит в креплении плотно и жестко, что важно в суровых условиях Российских дорог.
Для подключения к бортовой сети используется оригинальный адаптер питания с 3-х метровым проводом для удобства подключения, который позволяет использовать регистратор в автомобилях с напряжением бортовой сети как 12, так и 24 Вольт, имеет защиту от короткого замыкания и перенапряжения. Что немаловажно, штекер, который включается в регистратор имеет угловую конструкцию, и позволяет удобно разместить, либо проложить провод питания под обшивкой потолка автомобиля.
Регистратор в автомобиле можно расположить максимально удобно, кнопки управления доступны из любого положения, экран читаем под любым углом. Этому способствует хорошая матрица и крупный текст и символы. Регистратор белого цвета выглядит гармонично на белом авто, но выглядит довольно вызывающе - подойдет такой вариант далеко не всем, а только тем, кто может хранить автомобиль в безопасном месте. Черный же выглядит очень солидно и не бросается в глаза.
Основные характеристики
- Разрешение видеозаписи Full HD 1920 x 1080, 30 кадров в секунду
- Объектив А+ класса, собран из 6-ти стеклянных линз, угол обзора 170 градусов по диагонали
- Процессор: NOVATEK 96650 – это современный Full HD процессор, который позволяет решать самые серьезные задачи в области видеозаписи высокой четкости
- Профессиональный видео сенсор от американского производителя Aptina AR0330 имеет 3.5Мп и технологию улучшения изображения при недостаточной освещенности.
Функционал
Основное отличие от Blackview Z1, как мы и говорили - наличие GPS антенны. С помощью нее можно:
- Вести запись скорости и координат на видео
- Анализировать запись сделанную видеорегистраторм с привязкой к местоположению автомобиля
- Доказать свою невиновность в случае обвинения в нарушении скоростного режима
- Меню интуитивно понятно и выполнено крупными символами на русском языке.
- На экране наглядно отображаются иконки настроек и состояния. Настраивать и управлять регистратором просто и легко
Видеозапись
ВНИМАНИЕ! Качество при публикации ухудшается. Для просмотра в максимальном качестве необходимо изменить качество видео на 1080p и переключиться в полноэкранный режим.
GPS трекинг
Blackview Z1 GPS укомплектован GPS модулем, что позволяет фиксировать ваши координаты и скорость передвижения. Используя специальную программу, которая синхронизирует видео с картами Google вы сможете просмотреть маршрут вашего движения, а так же видеть скорость передвижения автомобиля и иную полезную информацию.
Blackview Z1 GPS - простой надежный видеорегистратор с четкой видеозаписью и опцией GPS трекинга.
