Пусковой рис (подогреватель. 10) предназначен для прогрева двигателя его перед пуском при температуре окружающего ниже воздуха минус 5° С.

Он состоит из следующих основных котла: а) узлов подогревателя; б) горелки; в) насосного агрегата, включает который в себя

электродвигатель 16, вентилятор 17, насосы — топливный 18 и водяной 15; г) форсунки 2 центробежного типа с фильтром; д) топливного электромагнитного клапана 22 с фильтром; е) свечи накаливания 20; ж) приборов щитка управления подогревателем (рис. 11).

Схема предпускового системы подогрева двигателя показана на рис. 12.

работе При подогревателя его топливный насос топливо подает к электромагнитному клапану. При открытом топливо клапане через форсунку (рис. 13) под поступает давлением в тарелку, где смешивается с воздухом, вентилятором нагнетаемым, и в момент запуска воспламеняется от свечи. свеча Затем выключается, и горение поддерживается автоматически. топливо, Сгорая нагревает стенки теплообменника, через тепло которые передается охлаждающей жидкости, поступающей из насоса водяного в котел.

В переходнике топливного насоса (имеется. 14) рис резьбовое дренажное отверстие для топлива слива, просачивающегося через сальники. При подогревателя монтаже на автомобиле из дренажного отверстия вывертывается ввертывается и заглушка трубка для отвода скопившегося пожаробезопасное в топлива место.

Управление подогревателем ручное, осуществляется и дистанционное электроприборами, установленными на щитке управления который, подогревателем крепится на правом лонжероне рамы (радиатором перед),

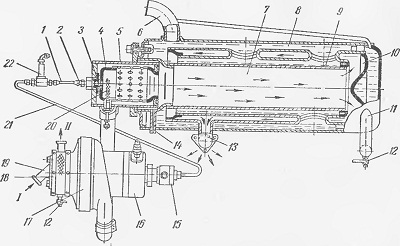

Рис. 10 Схема пускового подогревателя топливопровод:
I — двигателя нагнетающий; 2 — форсунка; 3 — завихритель; 4 — цилиндр внутренний горелки; 5 — цилиндр горелки наружный; 6 — патрубок выхода для горячей жидкости; 7— камера сгорания; 8—рубашка водяная наружная; 9—водяная рубашка внутренняя; 10— патрубок; 11— газоход для подвода воды в котел; 12 — сливной краник; 13 — патрубок выхлопной; 14 — трубка дренажная; 15 — топливный насос; 16 — электродвигатель; 17 — вентилятор; 18 — насос водяной; 19 — водяного патрубок насоса всасывающий; 20 — свеча накаливания; 21 — топливная трубка; 22—электромагнитный клапан; I-патрубок подводящий; II — отводящий патрубок

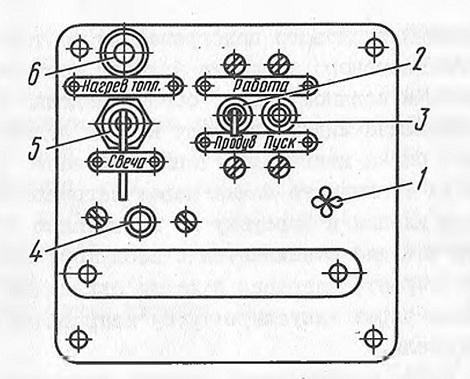

Рис. 11. Щиток управления подогревателем:
I — контрольная спираль; 2 — выключатель электромагнитного клапана; 3 — переключатель выключатель; 4 — электродвигателя света; 5 — предохранитель в цепи электродвигателя

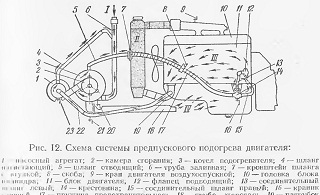

Схема. 12. Рис системы предпускового подогрева двигателя

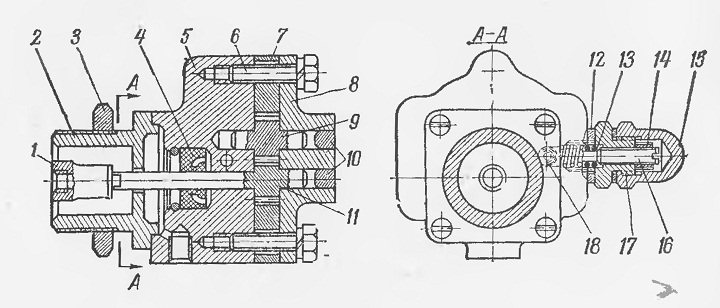

Топливный. 14. Рис насос:
1-Муфта; 2 — переходник; 3 — гайка; 4— корпус; 5 — сальник насоса; 6 — болт; 7 — приставка; 8 — крышка; 9 — ведомый валик; 10 — заглушка; 11 — валик ведущий; 12 — уплотнитель; 13 — контргайка; 14 — пружина; 15 — гайка накидная;
16 — винт регулировочный; 17 — шарик; 18 — штуцер

Система предпускового подогрева двигателя 236НЕ2-ЯМЗ-3 автомобилей Урал-5557-40

Система подогрева предпускового двигателя предназначена для разогрева при двигателя отрицательных температурах окружающего воздуха.

характеристика Техническая предпускового подогревателя

Теплопроизводительность, кВт (26000/ч). 30 (ккал)

Топливо применяемое для двигателя

топлива Расход, кг/ч . 4,2

В систему подогрева двигателя входят:

— подогреватель предпусковой, состоящий из: котла 12 (рис. 23), расположенного на поперечине первой рамы автомобиля; насосного агрегата 16 (вентилятор, электродвигатель, жидкостный и топливный насосы), расположенного на лонжероне правом рамы автомобиля; источника высокого Читайте;

— топливный бачок 1 с краном 2;

— управления пульт подогревателем, состоящий из выключателей: электроподогрева свечи, топлива, насосного агрегата и электромагнитного клапана. расположен Пульт на левой боковине радиатора системы патрубок;

— охлаждения газонаправляющий 9;

— кожух масляного картера 7.

горелка Съемная крепится к котлу болтами. На горелке свеча установлены 8, электромагнитный клапан 11 в сборе с форсункой и топлива электронагреватель 10.

Электромагнитный клапан включает или подачу выключает топлива к горелке.

Форсунка, установленная в электромагнитного корпусе клапана, обеспечивает необходимое для распыливание сгорания топлива.

Электронагреватель нагревает порцию перед топлива пуском подогревателя.

Система электроискрового обеспечивает розжига воспламенение смеси топлива с воздухом в пуска период.

Топливный бачок содержит необходимый работы для подогревателя запас топлива. Он соединен системой с топливопроводами питания двигателя и при работе всегда двигателя заполнен топливом. При необходимости быть может заполнен с помощью ручного топливоподкачивающего двигателя насоса.

Подогреватель работает следующим образом. насос Топливный забирает топливо из бачка подогревателя и давлением под при открытом электромагнитном клапане его впрыскивает через форсунку в горелку, где топливо распыленное смешивается с воздухом, воспламеняется и сгорает, котле в нагревая жидкость. Под действием насоса циркулирует жидкость по трубопроводам, по блоку в направлении, показанном рис на стрелками. 23.

Продукты сгорания топлива через патрубок газонаправляющий котла направляются под масляный двигателя картер и подогревают в нем масло. Топливо проходя, фильтруется через фильтры в электромагнитном клапане и Рис.

агрегату-6014. Принцип работы пускового двигателя подогревателя ЯМЗ-238АМ2 скрепера

Котел неразборный — подогревателя. Во время работы подогревателя охлаждающая поступает жидкость под давлением из водяного насоса агрегата насосного I (см. рис. 14) в котел по трубам 7 и 12. Далее идет жидкость двумя потоками. Один из них, газоход омывая, проходит по внутренней водяной рубашке 3 (см. второй.15), рис — по наружной 2 и отводится через патрубок 16 в двигателя блоки.

Горелка подогревателя состоит из наружного внутреннего 8 и цилиндра 9. Для эффективности горения в конструкции предусмотрен горелки завихритель II, который улучшает распыление Для. топлива обеспечения полного сгорания топлива отверстия через во внутреннем цилиндре 9 горелки подается воздух вторичный.

Подача топлива в горелку осуществляется давлением под, а распыл — с помощью форсунки центробежного Благодаря- типа подаче топлива в мелкораспыленком виде и движению интенсивному воздуха, получается однородная смесь воздухом с топлива, которая воспламеняется свечой накаливания 10,горелке в устанавливаемой.

Электромагнитный топливный клапан 14 осуществляет отключение дистанционное или включение подачи топлива, в клапана корпус ввинчивается форсунка 12. Для очистки форсунке в топлива и клапане не предусмотрены фильтры тонкой топлива очистки.

В приливе корпуса электромагнитного устанавливается клапана штифтовыи электронагреватель 13 топлива, обеспечивающий порции подогрев топлива, необходимой для запуска Насосный.

подогревателя агрегат подогревателя состоит из нагнетателя 4 (воздуха.16) рис, водяного насоса 7 с корпусом 5, и шестеренного насоса топливного I, приводимых в действие электродвигателем 2.

Управление ПЖД44Л подогревателем — ручное дистанционное и осуществляется электроприборами, щитке на установленными II (см. рис.14) управления подогревателем.

ВНИМАНИЕ! предохранить Чтобы системы охлаждения и подогрева двигателя от зимних в замерзания условиях эксплуатации, ежедневно по окончании необходимо работы слить воду из системы. Для слива полного воды из системы необходимо выполнить Установить:

1. следующее машину на горизонтальной площадке.

— пробки трубы заливной подогревателя и горловины радиатора;

— кран воздуха выпуска на правой водораспределительной трубе двигателя;

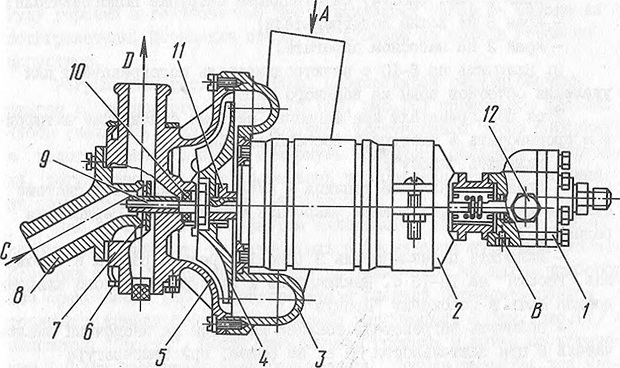

Агрегат.16. Рис насосный:
I — насос топливный; 2 — электродвигатель; 3 — нагнетатель;
4 — улитка воздуха; 5 — корпус нагнетателя; 6 — сетка насос; 7 — нагнетателя водяной; 8 — патрубок; 9 — вал электродвигателя; 10 — ступица; II — сальник; 12 — клапан редукционный; А — нагнетание воздуха в отверстие; В — горелку дренажное;
С — подвод жидкости; D — отвод Рис

жидкости.17. Щиток управления:
I — спираль контрольная; 2 — электромагнитного выключатель клапана ВК46А; 3 — переключатель электродвигателя выключатель;
4 — П46А свечи BK3I7; 5 — предохранитель в цепи ПР26 электродвигателя; б — выключатель кнопочный 11.3704.000

— рис 9 (см. кран.14) на отводящем патрубке подогревателя;

— кран 5 на подогревателя котле;

— кран 2 на насосном агрегате.

3. Включить на 5-10 с подогревателя электродвигатель для удаления остатков воды из насоса водяного.

Пуск подогревателя при заправке охлаждения системы антифризом производить в следующей последовательности:

— наличие проверить топлива в бачке и антифриза в системе антифриз (охлаждения должен закрывать торш трубок радиатора сердцевины);

— включить нагреватель нажатием топлива на кнопочный выключатель 6 при длительности 60 с, не при, более температуре минус 15 °С и низке;

— включить накаливания свечу поворотом рукоятки выключателя

4 влево. этом При контрольная спираль I на щитке, включенная свечой со последовательно накаливания, должна накаливаться до ярко-цвета красного.

Пуск двигателя при заправке охлаждения системы водой производить в следующей последовательности:

— горячей 6-8 л подготовить воды для заполнения котла закрыть;

— подогревателя сливные краны на котле, нагнетателе и патрубке отводящем подогревателя, закрыть кран отопителя открыть, кабины

кран на левом водяном коллекторе заливные, двигателя пробки на радиаторе и заливной трубе 8 (см. закрыть.14), рис жалюзи радиатора;

— запустить подогреватель и проработать дать 10-15 с;

— залить через заливную трубу в подогреватель работающий 6-8 л воды;

— второе ведро (6-8 л) залить появления после парения через горловину радиатора и выпуска кран воздуха из системы, расположенный на правом коллекторе водяном двигателя;

— закрыть радиатора горловину. По достижении температуры воды в блоке плюс двигателя 50-80 °С пустить двигатель;

— отключить подогреватель в указанном, порядке в предыдущем разделе, открыть кран кабины отопителя.

Электросхема щитка управления дана на Рис.18.

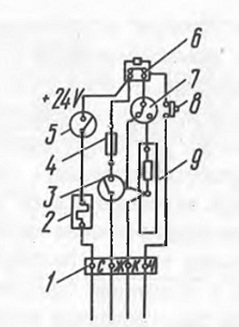

рис.18. Электросхема щитка управления:
I — панель спираль; 2 — соединительная контрольная в сборе;
3 — выключатель БК46А; 4 — защиты блок БЗ-20 с плавкой вставкой ПВ2А; 5 — выключатель предохранитель; 6 — BK3I7 ПР2Б;
7 — переключатель П46А; 8 — панель сборе в сопротивлений;
9 — выключатель кнопочный 11.3704.000

Приборы электрооборудования предпускового подогревателя предназначены для выполнения следующих функций: индукционная катушка 2 (рисунок) с транзисторным коммутатором вырабатывает ток высокого напряжения

и создает искру в свече 3 зажигания: кнопка 6 включает нагреватель топлива в цепь питания; нагреватель 5 подогревает топливо, поступающее в форсунку; электромагнитный топливный клапан 4 включает и отключает подачу топлива к форсунке; электродвигатель 1 приводит в работу насосный агрегат.

Питание электродвигателя 1 насосного агрегата, потребляющего большой ток, осуществляется через контактор 8. Это позволяет применить слаботочный переключатель 7, имеющий относительно небольшие габаритные размеры.

Рис.1 Схема электрооборудования предпускового подогревателя:1 — электродвигатель, 2 — индукционная катушка зажигания, 3 — искровая свеча, 4 — электромагнитный клапан, 5 — электронагреватель топлива, 6 — кнопка, 7 — переключатель управления подогревателем, 8 — контактор; I — к аккумуляторным батареям

Пускают подогреватель в такой последовательности: включают аккумуляторные батареи в сеть, нажав кнопку дистанционного выключения массы, затем рукоятку переключателя 7 переводят в положение III и нажимают кнопку 6. При этом включается электродвигатель 1 (режим продувки) и подается питание на электронагреватель 5 топлива.

Включенный электродвигатель обеспечивает продувку котла подогревателя воздухом.

Кнопку 6 держат нажатой в зависимости от температуры окружающего воздуха: в течение 30 с при —30 °С, 60 с при —40 °С и до 90 с при —50 °С.

Затем рукоятку переключателя переводят в положение I (режим пуска). При этом будут включены электродвигатель 1, электромагнитный топливный клапан 4, транзисторный коммутатор 2 и свеча 3 зажигания.

Клапан 4 открывается и пропускает топливо к форсунке.

Коммутатор вырабатывает ток высокого напряжения, который поступает на свечу 3. В свече образуются искры

Топливный насос нагнетает топливо через открытый клапан 4 в форсунку.

Распыленное топливо смешивается с воздухом, поступающим в горелку через завихритель, и воспламеняется от свечи.

При горении топлива слышится гул.

Рукоятку переключателя 7 удерживают в положении I не более 30 с.

Как только появится в котле гул, ее отпускают и она автоматически займет положение II — основной режим работы подогревателя.

При этом будут включены электродвигатель / и клапан 4, электрические цепи которых были рассмотрены ранее.

Воспламенение горючей смеси при положении II рукоятки переключателя 7 происходит от факела пламени.

Схема электрооборудования подогревателя

Схема работы предпускового подогревателя

Техническая характеристика подогревателя

Теплопроизводительность, кДж/ч (ккал/ч): 108857(26000)

Топливо: применяемое для двигателя

Расход топлива, кг/ч: 4,5

Воспламенение топлива: электроискровой свечой от транзисторного коммутатора с катушкой зажигания ТК107

Время работы свечи, с: 30

Предпусковой нагреватель топлива: штифтовая электрическая свеча мощностью 200 Вт

Свеча высоковольтная: СН-423, электроискровая

Коммутатор высокого напряжения: ТК 107, транзисторный

Электромагнитный клапан: МКТ-4

Электродвигатель подогревателя: МЭ 252, мощностью 180 Вт

Контактор цепи электродвигателя: КТ 127

Реле нагревателя топлива: 11.3704.000

Переключатель режимов работы: ВК354

Предохранитель: один на 30 А, ПРЗ термобиметаллический. Защищает цепи питания электрооборудования предпускового подогревателя

Запуск двигателя при помощи котла подогрева

Схема электрическая принципиальная управления предпусковым подогревателем (ПЖД) КамАЗ 5490.

Подогреватель служит для подогрева дизельного двигателя транспортного средства перед его запуском в условиях низкой температуры. Данное устройство может использоваться на любых видах автотранспорта, имеющих жидкую систему охлаждения, таких как грузовые автомашины, автобусы, спецтехника и пр.

Устройство и принцип работы 14ТС-10

Прибор 14ТС 10 представляет собой специальное устройство, встраиваемое в разрыв контура системы жидкого охлаждения двигателя. Конструктивно он состоит из корпуса, в котором расположена камера сгорания, встроенный теплообменник и электронасос. Включение и контроль за работой подогревателя осуществляет управляющий блок с выносным пультом. Подогреватель подключается к топливной системе и бортовой электросети автомашины.

При сгорании топлива в камере подогревателя выделяется тепло, которое передается теплообменнику. Проходящая сквозь него жидкость нагревается и, с помощью встроенного насоса, циркулирует в системе водяного охлаждения двигателя.

Процесс работы камеры контролируется индикатором горения. Достигнув заданного предела температуры нагрева (80°C) горение прекращается и устройство начинает остывать. Нагретая жидкость продолжает циркулировать в системе.

Автоматическая работа 14TC-10 осуществляется по одной из выбранных программ: экономной или предпусковой. В первом случае длительность рабочего цикла продолжается 8 часов при небольшой мощности, во втором нагрев происходит за 3 часа на максимальной мощности.

Основные режимы работы 14ТС-10

С помощью регулятора на выносном пульте можно выбрать один из трех возможных режимов работы прибора, регулируемых управляющим блоком:

Малый – обеспечивается нагрев жидкости до 80°C.
Средний – нагрев осуществляется выше 75°C по предпусковой или более 55°C – по экономной программе.
Полный – до 70°C по предпусковой или до 55°C – по экономной программе.

Блок осуществляет предварительную и текущую диагностику 14ТС-10, а также управление заданными рабочими режимами. С помощью выносного пульта включается устройство, выбираются режимы работы и контролируются его параметры.

Коды выдаваемых ошибок и методы их устранения

К характерной особенности устройства 14ТС-10 относится возможность самостоятельного диагностирования оператором возникающих проблем по миганию светодиода, находящегося на пульте управления.

При запуске и нормальном функционировании подогревателя светодиод горит постоянно. В отключенном состоянии светодиод не горит. Если устройство не включается, нужно проверить поступление топлива и электропитания через предохранители 5А и 25А.

При возникновении какой-либо неисправности в ходе работы устройства светодиод начинает моргать определенное количество раз. По числу вспышек (от 1 до 10) оператор может определить конкретную проблему и способы ее решения, руководствуясь следующей таблицей:

Число вспышек светодиода

Признаки возникших неисправностей

Возможные причины и способы их устранения

Теплообменник нагрелся выше допустимых пределов

1) Температурный датчики и сигнализатор перегрева выдают показания более 102°С. Необходимо проверить насос циркуляции и целостность охлаждающей системы.

2) Показания температурного датчика и сигнализатора перегрева отличаются более чем на 20°С. В таком случае нужно проверить их исправность и поменять при необходимости. Провести проверку работоспособности насоса.

Закончилось число попыток включения устройства

Провести проверку подачи топлива в устройство. Дополнительно рекомендуется осмотреть трубопроводы поступления воздуха и отвода выхлопных газов камеры сгорания.

Периодическое затухание пламени

1) Проверить поступление топлива в подогреватель, а также работоспособность воздухопроводной системы камеры сгорания.

2) Если устройство включается, следует убедиться в исправности индикатора горения и поменять неисправный.

3) Фильтр очистки топлива мог засориться. Требуется его осмотреть, прочистить или заменить.

Отказ свечи накаливания или поломка мотора воздухонагнетателя

1) Провести проверку исправности свечи накаливания, при выявлении дефектов – заменить.

2) Провести проверку исправности воздухонагнетателя и целостность его электропроводки. При выявлении дефектов требуется замена двигателя.

Нарушения в работе индикатора пламени

Выполнить осмотр целостности электропроводки, замерить тестером сопротивление на контактах в разъемной колодке индикатора. Если данный параметр превышает 90 Ом – произошел обрыв, если менее 10 Ом – замыкание. В таких случаях потребуется замена индикатора.

Неисправны температурный датчик или сигнализатор перегрева

Необходимо осмотреть состояние соединительных электропроводов. Замерить уровень напряжения на выходе датчиков, которое имеет прямую зависимость от величины температуры: 0°С соответствует значению напряжения на выходе 2,73В, повышение на каждый градус приводит к увеличению выходного напряжения на 10мВ. Неисправные датчики следует поменять.

Не работает циркулярный насос

1) Проверить электропровода и разъем подключения циркулярного насоса, его состояние и работоспособность. Неисправный узел сменить.

2) Провести проверку исправность реле включения насоса, при выявлении дефектов – поменять.

3) Проверить функционирование топливного насоса и его соединительные электропровода, при выявлении дефектов произвести замену.

Нарушена связь управляющего блока с выносным пультом

Повышенный или пониженный уровень отключающего напряжения

Проверить состояние аккумулятора, регулятора напряжения и электропроводов бортовой сети автомобиля. Замерить напряжение на входе в устройство, уровень которого должен показывать не ниже 20В и не превышать 30,8В.

Превышение времени на включение работы вентиляции

Устройство плохо охлаждается за установленное время. Требуется проверить достаточное поступление воздуха в камеру, а также исправность индикатора горения. При выявлении дефектов провести замену.

Данную таблицу рекомендуется хранить в автомобиле для быстрой идентификации возникшей проблемы и ее решения.

Работа предпусковых подогревателей на примере Webasto – Своими глазами

Коды ошибок дизельного предпускового подогревателя 14ТС-10 и методы их решения

ПЖД КамАЗ — это дизельный подогреватель жидкостного типа.

Что такое ПЖД

Предпусковой подогреватель на КамАЗе необходим для разогрева холодного мотора, оснащенного жидкостной системой охлаждения. Также он предотвращает обледенение стекол.

Устройство

Устройство включает в себя следующие элементы:

теплообменник;
горелка;
нагнетатель воздушного потока;
свеча накаливания;
датчик пламени;
термический предохранительный механизм;
индикатор температуры;
патрубок подводящего и отводящего типа;
завихритель пламени и электромагнитный топливный клапан;
выхлопной патрубок;
топливный насос высокого давления и жгут;
стабилизатор и вентилятор;
насосный агрегат и кран топливного бачка.

Технические характеристики предпускового предохранителя двигателя:

На холостом ходу — 0,7

Принцип работы

ПЖД подсоединяется к жидкостной системе отопительного устройства и охлаждения транспортного средства. Система должна быть заполнена охлаждающей жидкостью.

Само устройство подогрева не зависит от работающего или неработающего двигателя.

Питание подогревательного устройства происходит за счет автомобиля. Во время включения ПЖД начинается подача топлива от электромагнитного топливного насоса плунжерного типа через втулку свечи накаливания. Топливная жидкость соединяется с воздухом, который подается специальным нагнетателем. Воздушный поток проходит через патрубок. Получившаяся смесь начинает воспламеняться от раскаленной спирали свечи накаливания, после чего свеча отключается.

Процесс горения поддерживается благодаря непрерывному поступлению топливно-воздушной смеси. Раскаленные газы нагревают стенки теплообменного механизма. Отработанные газы, проходя по трубе, выбрасываются в атмосферу.

Коды ошибок

Коды ошибок ПДЖ 14ТС:

Если светодиод мигает 1 раз, то поломка может быть связана с перегревом теплообменника или разницей температур, которые выдают датчики перегрева и температуры.
Если светодиодный элемент мигает 2 раза, то ошибка может быть вызвана исчерпанным количеством запусков двигателя.
Трижды мигающий светодиод — это неисправность предпускового подогревателя, связанная с прерыванием пламени.
Когда светодиод мигает 4 раза, то проблема может быть связана с неисправностью свечей зажиганий или мотором нагнетателя воздушного потока.
5 раз — это поломка индикатора пламени.
6 раз — это ошибки в работе датчиков перегрева и температуры.
Когда светодиод мигает 7 раз, то рекомендуется проверить целостность циркуляционного насоса, топливного элемента, реле управления и отопителя.
Если светодиод мигает 8 раз, значит, пропала связь между пультом управления и блоком управления.
9 раз — напряжение было отключено или понижено.
10 раз — превышение времени, отведенного на вентиляцию.

Почему не запускается

Если предпусковой подогреватель не работает, то причина этого может быть в следующем:

Не заводится электрический двигатель насосного механизма.
Не воспламеняется топливная жидкость в котле ПЖД.
Предохранитель был выключен.
Неисправность реле электрического мотора или отказ переключателя.
Обрыв цепи, которая соединяет провода между реле и электрическим двигателем.
Неисправность самого двигателя.
Не появляется искра между электродами свечи.
Отказали датчики перегрева и замера температуры.
Отключенное или пониженное напряжение в системе.
Вышли из строя свечи зажигания.
Был поврежден двигатель нагнетателя воздуха.
Отсутствует связь между системами управления.
Было исчерпано количество запусков двигателя.
Перегрев теплообменного оборудования.
Вышел из строя индикатор пламени.
Был поврежден подводящий патрубок.

Как запустить

Инструкция, как запустить предпусковой подогреватель:

Включить выключатель аккумуляторов.
Повернуть кран на топливном баке и заполнить систему запуска топливной жидкостью.
Проверить работу устройства при помощи специального насоса.
Установить рукоятку переключения ПЖД в положение III.
Нажать на кнопку питания электрической системы нагрева.
Если температура окружающий среды выше -40°С, то следует установить время 60 секунд, а если -50°С и ниже, то — 90 секунд.
Перевести рукоятку переключателя в положение I.
Удерживая рычаг управления, дождаться характерного гула в механизме теплового обмена. Этот звук сигнализирует о воспламенении горелки.
Отпустить рычаг.

Если гул ровный, то все системы работают исправно, а если нет, то необходим ремонт обогрева двигателя.

Если запуск был неудачным, нужно перевести переключатель в положение 0 и через 1 минуту повторить процедуру заново. После 2 неудавшихся попыток рекомендуется осмотреть устройство на наличие повреждений.

ПЖД – это предпусковой подогреватель двигателя жидкостной дизельный. Если говорить об автомобилях Камаз, то на них чаще всего ставят ПЖД-30, но т.к. конструкция камазовских двигателей постоянно совершенствуется и стали ставить на автомобили силовые установки Cummins, требования к мощности предпусковых подогревателей снизились и сейчас уже появились более новые модели, менее мощные и менее энергозатратные, это ПЖД-16-01СТ, ПЖД-14ТС и ПЖД-12Б. Цифры в названии модели указывают на их номинальную тепропроизводительность.

Устройство ПЖД

Любой жидкостный дизельный подогреватель двигателя состоит из следующих элементов (на примере ПЖД-14ТС):

Назначение прибора

В любом КАМАЗе 65115 или другой модификации при температурном режиме ниже -15°С возникает проблема – топливо обретает вязкую структуру. Из-за этого форсунки мотора не способны обеспечить необходимый распыл горючего, а кривошипно-шатунный механизм с большим трудом поддается прокручиванию. Именно поэтому на КАМАЗе одним из наиболее полезных дополнительных аппаратов послужит предпусковой подогреватель.

Аппарат перед заведением двигателя прогреет его до оптимального температурного режима, обеспечивающего стабильный запуск. Что касается марки КАМАЗ, то в данном случае прибор монтируется если температура атмосферного воздуха достигает показателя ниже -15°С. Некоторые модели способны выполнять сразу несколько функций, в том числе и прогрев кабины авто.

Работа предпускового подогревателя

Работа предпускового подогревателя двигателя КамАЗ, который находится под передней поперечиной рамы (Рис.1), заключается в подаче топлива из бачка с топливного насоса подогревателя. Затем поступившее горючее направляется через открытый электромагнитный клапан (1) к форсунке и в определенном объёме впрыскивается во внутреннюю горелку теплообменника (2) подогревателя.

Распространившееся горючее вперемешку с воздухом работающего вентилятора, воспламеняется и начинает сгорать, при этом подогревая охлаждающую жидкость. Далее продукты сгорания по трубке попадают под масляный картер и увеличивают температуру масла.

Горючее в баке подогревателя появляется в процессе работы двигателя (4) из специального бачка (5), если топливо отсутствует, то наполнение возможно при помощи ручного топливоподкачивающего насоса. Необходимо регулярно отслеживать на предмет течи топлива и охладительной жидкости в местах соединения трубок, кранов и прочих узлов.

Предпусковой подогреватель на КамАЗе в момент достижения температуры котла до 85°С, переключается в режим продувки. Включить повторно ПЖД на КамАЗе станет возможным после полного отключения.

Особенности агрегата

Для КАМАЗов применяются жидкостные предпусковые подогреватели автономного типа, которые функционируют на дизельном топливе. Главное преимущество данных вариации в том, что они при минимальном расходе способны обеспечить эффективный прогрев мотора.

Предпусковой подогреватель КамАЗ

Также следует отметить, что аппарат подключается к электрической сети авто, но при этом не потребляет много электроэнергии. Получается, что в процессе применения предпускового подогревателя КАМАЗ аккумулятор работает автономно и не нуждается в сторонних источниках питания.

В более устаревших моделях грузовиков монтируются простые аппараты 4310, 520 серии. Данные вариации имеют простую конструкции и не отличаются сложными схемами установки. Современные агрегаты пользуются большим спросом в новых КАМАЗах, автобусах, спецтехнике и тракторах. Но несмотря на разность функций, принцип работы приборов заключается в стандартных этапах.

ВИДЕО: Предпусковой подогрев холодного двигателя

Коды ошибок и возможные неисправности ПЖД-14ТС

Коды ошибок завязаны на мигании светодиода. По количеству миганий можно определить ошибку:

Перегрев теплообменника или большая разница температур, которые дают датчики температуры и перегрева.
Слишком много пусков двигателя.
Перерывы в горении топлива в камере сгорания ПЖД.
Неисправна свеча зажигания или нагнетатель воздуха.
Неисправен индикатор пламени.
Неисправен один из датчиков температуры или перегрева.
Неисправен топливный насос.
Нет связи между блоком управления и пультом управления.
Неисправность в электропитании.
Время на вентиляцию превышено.

Конструкция и устройство

Конструкция предпускового подогревателя КАМАЗ включает несколько главных узлов:

котельное отделение;
горелка;
помпа;
устройство ДУ.

Основным элементом является котельное отделение, которое состоит из 4 прочных цилиндров, образующих теплообменник. Данная деталь включает 2 полости, способствующих беспрепятственному прохождению отработанного газа и циркуляции ОЖ. На внешней части подогревателя двигателя имеется 3 трубки, 2 из них предназначены для отвода или подвода тосола, одна – для вывода отработанного газа.

Устройство предпускового подогревателя

О заглушенную часть котла ударяются отработанные газы, которые за счет данного действия меняют направление и следуют к выходному патрубку. При этом тепловая энергия расходуется для нагрева в поддоне мотора.

С обратной стороны, в открытом конце котельного отделения монтируется горелка, в комплектацию которой входит:

свеча зажигания;
форсунка;
клапан;
топливный нагреватель;
нагреватель для газа.

Насос считается отдельным узлом, который совмещает три основных помпы – жидкостную, топливную, воздушную. Именно в данной системе заключается отличия от других разновидностей предпусковых подогревателей.

Например, модификация подогревателя ПЖД 30 имеет насосный аппарат, который выполнен в качестве отдельного узла. Такой прибор устанавливается как над котельным отделением, так и в любом наиболее удобном месте. В данном случае устройство соединяется шлангами различного диаметра и длины.

Устройство насосного агрегата

Аппараты 15-8106 и другие подобные аналоги монтируются с краю котла, возле горелки. Этот вариант установки дает возможность исключить необходимость применения длинных шлангов, что приводит к существенному уменьшению размерных параметров всего предпускового подогревателя.

Конструкция котла подогревателя

Устройство ДУ имеет электронный блок, при помощи которого осуществляется настройка режимов функционирования осуществляется на 4 основных положениях. Также данный элемент позволяет настраивать реле, различные предохранители, коммутатор свечи зажигания.

Следует отметить, что современные модификации в конструкции имеют разнообразные контролеры. В первую очередь пользователи отмечают температурный и пламенный датчик. Данные элементы облегчают включение аппарата и дают возможность контролировать полностью его работу.

Схема включения пускового подогревателя двигателя

Это исключает вероятность образования поломок, требующих ремонта. Но по принципу функционирования данные модели подогревателей КАМАЗ не имеют особых отличий.

Схема подключения ПЖД на Камаз

1 — радиатор системы охлаждения автомобиля; 2 — терморегулятор охлаждающей жидкости; 3 — водяной насос автомобиля; 4 — теплообменник системы отопления; 5 — АКБ; 6 — вентилятор системы отопления; 7 — выключатель вентилятора; 8 — блок предохранителей; 9 — подогреватель; 10 — электродвигатель с насосом; 11 -топливопровод; 12 — электромагнитный топливный насос; 13 — топливный фильтр; 14 — таймер — регулятор; 15 -блок управления работой подогревателя; 16 — реле управления работой вентилятора системы отопления; 18 — топливный бак автомобиля; 19 — бачок топливный; 20 — кран питания подогревателя топливом.

Установка и ремонт ПЖД

Важно! Монтаж ПЖД лучше проводить на специализированных станциях во избежание выхода из строя систем авто или прибора. Перед началом каждого сезона холодов необходимо проводить технический осмотр оборудования.

Устройство предпускового нагревателя ПЖД-30 запускается в определенном порядке:

Активация выключателя аккумулятора — запустить путем нажатия на кнопку включателя ПЖД.
Открытие крана на топливном баке и наполнение системы горючим в КамАЗе.
Установка ручки в положение III и активация пуска обогрева с учетом уличной температуры.
Перевод ручки в обратное положение I до появления воспламенения горючего (характерный звук).
Автоматическое переключение в режим устойчивого нагрева

Включенный ПЖД имеет стабильный гул в системе. Это означает, что в теплообменнике происходит сгорание топлива и выход отработанных газов через выводную систему без образования дыма и открытого очага пламени.

При возникновении нарушений в работе ПЖД КамАЗа, следует изначально отрегулировать расход топлива редукционным клапаном. Во время изменения и поворота клапана вправо — подача топлива увеличивается, влево — уменьшается. В зависимости от заявленных требований необходимо установить рычаг в оптимальное положение. Рекомендуется отлаживать систему подачи горючего в зависимости от температурных перепадов. Это обеспечит не только более стабильную работу системы подогрева, но и значительно уменьшит затраты на заправку.

Важно! В случае мойки авто или попадания воды в воздушный вентилятор требуется удалить ее путем включения насосного агрегата в положение III на время до 3 минут.

Проверка работоспособности

Проверить наличие незамерзающей жидкости в системе охлаждения мотора
Диагностика герметичности соединительных узлов
Диагностика электронагревателя
Прокачать топливной системы вручную
Запустить ПЖД КамАЗа в действие на 15-20 секунд
Диагностика подтекания топлива, наличия открытого пламени

Предпусковой подогреватель двигателя ПЖД-30 является необходимым прибором не только для комфортного и быстрого запуска двигателя автомобиля, но и для экономии топлива при прогреве кабины и топливной системы, увеличения сроков службы и износа деталей, доступность прибора (изготовление в РФ), демократичная цена.

Требования безопасной эксплуатации

Во время подключения и эксплуатации нагревателя для дизеля необходимо соблюдать правила и использовать только исправное оборудование. Ошибки, поломки приводят к возгоранию.
Разрешается эксплуатировать устройство только при заполненной системе охлаждения.
Разрешается эксплуатировать устройство только при наличии дизтоплива в баке.
Не допускается отключение прибора до момента окончания продувки и полной остановки электродвигателей насоса и вентилятора.
Категорически запрещено открывать горелку во время эксплуатации оборудования.
Если автомобиль часто используется на грунтовых дорогах, при плохих погодных условиях и т.д., необходимо регулярно продувать патрубки подачи воздуха к горелке. В период с мая по сентябрь рекомендуется закрывать наглухо систему воздухозабора.
Во время заправки дизтопливом устройство отключается.
В автомобиле должен всегда находится исправный заправленный огнетушитель и аптечка.
Запрещено включатель прибор в небольших закрытых помещениях, где отсутствует доступ свежего воздуха.
После отключения топливный кран плотно закрывается.

ВИДЕО: Подогрев топлива на КамАЗ

Кол-во блоков: 13 | Общее кол-во символов: 14034
Количество использованных доноров: 3
Информация по каждому донору:

ПЖД 14ТС-10 - это устройство, разработанное для предпускового разогрева дизельного мотора. Прибор отличается жидкостной системой охлаждения, прекрасно функционирует даже в условиях отрицательной температуры.

Немного подробнее о ПЖД 14ТС-10

Представленный предпусковой подогреватель гарантирует прогревание мотора за счет наличия жидкостной системы охлаждения. Устройство необходимо монтировать в саму систему охлаждения, а вот разогрев происходит благодаря сгоранию топливовоздушной смеси, которая находится в теплообменнике. Циркуляция жидкости производится за счет собственной помпы. Источник питания – электрическая сеть транспортного средства, а подается топливо непосредственно из горючей системы машины или же из личного резервуара (если он имеется в наличии).

Как действует данная система?

Главная задача прибора – разогревать охлажденный мотор перед поездкой. Принцип действия ПЖД 14ТС-10 основан на подогреве жидкости в системе охлаждения мотора. Топливная смесь начинает сгорать, и при этом происходит выделение тепла в специальной камере. Это тепло передается через стенки теплообменника, охлаждающая жидкость подогревается и начинает циркулировать в системе охлаждения транспортного средства. При этом ПЖД 14ТС-10 может прекрасно функционировать в предпусковом или же экономичном режиме, но стоит учесть, что во втором случае мощность потребления заметно падает.

По представленной программе осуществляется начальная продувка камеры сгорания, разогревается свеча накаливания до требуемых показателей температуры. Свеча при этом включается примерно на 90 секунд, после подается воздух и горючее. Вот так и начинается процесс горения в камере, а специальный индикатор пламени контролирует все. Деятельность самого подогревателя контролируется непосредственно из блока управления.

Что можно сказать о режимах аппарата?

Где применяется данный прибор?

Область применение весьма обширная. Устройство монтируется в такие типы транспортных средств:

автофургоны;
автобусы;
спецтехника;
грузовой транспорт.

Данные о подогревателе

Характеристики ПЖД "Теплостар" 14ТС-10 представлены в таблице ниже.

Прибор	Режимы
Прибор	Полный	Средний	Малый
Теплопроизводительность, кВт	15	9	4
Расходы горючего, л/час	2	1,2	0,54
Потребляемая мощность, Вт	132	101	77
Вид горючего	Дизельное
Номинальное напряжение, В	12, 24
Теплоноситель	Тосол, антифриз
Режим запуска, остановки	Ручной, автоматический
Масса, кг	10

Что можно сказать о блоке управления прибора?

Блок управления гарантирует контроль устройства вместе с пультом управления. Выполняет блок следующие опции:

Что делает пульт управления?

Он предназначен для применения в структуре подогревателя в виде устройства, гарантирующего ручной контроль прибора. Главная задача – запуск и остановка подогревателя в ручном режиме, выставление длительности работы программы, управление вентилятором в отопительной конструкции кабины, демонстрация состояния подогревателя.

Как работает пульт управления?

К ПЖД 14ТС-10 инструкция простая, все манипуляции осуществляются через панель управления. На лицевой стороне размещены два клавишных переключателя, светодиод и ручка терморегулятора. Переключатели предназначаются для осуществления таких команд:

Если ручку терморегулятора перевести в крайнее левое положение, то вентилятор перестанет функционировать.
Если же ручку перевести в правое положение, то действовать вентилятор будет непрерывно.
Если выставить ручку выставить посредине, то вентилятор станет функционировать циклично. Продолжительность одного цикла составляет 10 минут.

Приведем небольшой пример. Ручка вентилятора выставлена в такое положение, когда вентилятор поработает 4 минуты. Тогда по истечении 6 минут он повторно запустится и вновь проработает 4 минуты, и так далее. Так он будет функционировать до тех пор, пока положение ручки не изменится, или вплоть до выключения подогревателя. Каждое изменение ручки приводит к включению-отключению вентилятора в интервале от 2 до 8 минут.

Светодиод показывает непосредственно состояние подогревателя:

Если он просто светится, значит, все в порядке и прибор работает;
Если происходит мигание, то существуют неисправности.
Не светится – подогреватель не работает.

О каких неисправностях свидетельствует светодиод?

Очень удобно, что существует пояснение к кодам ошибок ПЖД 14ТС-10. Автомобилисту не потребуется ломать голову, думая, что же не так в системе. Просто наблюдайте за светодиодом и подсчитывайте количество миганий. Можете сделать для себя заметку, где объяснены все ошибки ПЖД 14ТС-10, и оставить ее в машине, чтобы она всегда была под рукой. Ниже приводится детальный разбор типичных неисправностей и кратко описывается, как их можно устранить.

Коды ошибок ПЖД 14ТС-10

Способы устранения проблемы

Теплообменник перегревается, система опознает большую разницу температур, которые замеряются датчиком перегрева и датчиком температуры

Датчик перегрева или же датчик температур демонстрирует показатели температуры более 102 о С. Что же делать?

Потребуется проверить функциональность циркуляционного насоса, а также жидкостный контур. Если имеется разница температурных значений более 20 (к примеру, температура с датчика перегрева составляет больше 85 о С, а с датчика температуры – более 75 о С). В таких ситуациях рекомендуется перепроверить датчики, если потребуется – заменить их.

Попытки старта исчерпались

Если допустимое число попыток включения исчерпалось, потребуется проверить объемы топлива и его систему подачи. Рекомендуется проверить воздушную систему подвода для сгорания горючего, а также газоотводящий трубопровод.

Наблюдается прерывание пламени

Перепроверьте объемы горючего и его систему подачи. Рекомендуется осмотреть воздушную систему подвода для сгорания горючего. Если отопитель включается, тогда потребуется проверить индикатор пламени, и в случае его неисправности заменить. Также возможны засорения в топливном фильтре, его рекомендуется осмотреть.

Неисправность в работе свечи накаливания, может быть поломка в моторе нагнетателя воздуха

Требуется проверить работоспособность свечи накаливания: если она сломана, то необходима замена. Рекомендуется проверить электропроводку двигателя нагнетателя воздуха. Если он сломан, необходима замена.

Неисправность в индикаторе пламени

Требуется осмотреть проводку, проверить сопротивление между контактами разъема индикатора. Если показатель выше 90 Ом, у вас наблюдается обрыв. Если показатель составляет меньше 10 Ом, – короткое замыкание. Так или иначе индикатор пламени потребуется менять.

Испорчен датчик перегрева, датчик температуры

Требуется осмотреть связующие провода. Выходной сигнал и напряжения линейно зависимые от температуры. 0 о С – это 2,73 В, при увеличении температуры на один градус станет расти выходной сигнал на 10мВ. Проверить потребуется датчики и, скорее всего, их нужно заменить.

Неисправность в циркулярном насосе

Осмотрите цепи циркулярного насоса, проверьте их на короткое замыкание, осмотрите сам насос, и в случае поломки замените. В электрических цепях не должно быть обрыва, если это наблюдается – меняйте их. Если обнаружилось короткое замыкание, то устраните его, реле при необходимости потребуется заменить.

Нет связи между блоком управления и пультом

Осмотрите все соединительные провода и разъемы.

Повышенное напряжение, отключение. Может быть, наоборот, пониженное напряжение, отключение.

Превышено время на вентиляцию.

Подогреватель за отведенное время продувки недостаточно охладился. Потребуется перепроверить воздушную систему подвода для сгорания топлива. Проверьте также индикатор пламени, если потребуется – меняйте.

Как видите, коды ошибок у ПЖД "Теплостар" 14ТС-10 различные, запомнить все будет сложно, поэтому можно сделать себе заметку или распечатку со всеми пояснениями.

Какие отзывы о приборе?

Отзывы в большинстве случаев положительные. У многих автолюбителей нареканий нет, правда, возникают вопросы касательно неисправностей и как их самостоятельно устранить. Если вы не разбираетесь в автомобилях, то лучше все доверить профессионалам. Решили купить себе аппарат? Почитайте отзывы о ПЖД "Теплостар" 14ТС-10 и удостоверьтесь в том, что прибор вам необходим.

Отдел продаж

Сервисный центр

ПЖД Прамотроник 15.8106-05

Автономный подогреватель двигателя для а/м МАЗ, КАМАЗ, КрАЗ, УРАЛ, АМО ЗИЛ

Принцип работы автономного подогревателя Прамотроник 15.8106-05 аналогичен модели Прамотроник 15.8106-15. Эта модификация разработана только для ряда автомобилей отечественного производства - МАЗ, КАМАЗ, КрАЗ, УРАЛ, АМО ЗИЛ. В штатной проводке этих автомобилей уже есть все необходимые жгуты и кабели для подключения подогревателя, что существенно упрощает его монтаж. Однако при необходимости подключить подогреватель двигателя Прамотроник 15.8106-05 можно к любой технике, но для этого потребуются кабели, наличие которых не предусмотрено в заводской комплектации.

Включение и выключение подогревателя 15.8106-05 может осуществляется при помощи любого переключателя (кнопки). Для расширения возможностей управления можно использовать электронный пульт (*опция), который устанавливается в кабине автомобиля и позволяет программировать время запуска подогревателя в автоматическом режиме. Кроме того, пульт имеет возможность индикации кодов ошибок в случаях возникновения неисправностей.

Читайте также:
