Рис. 5.36. Система охлаждения двигателя: 1 – пробка расширительного бачка; 2 – подводящий шланг отопителя; 3 – отводящий шланг отопителя; 4 – корпус распределителя; 5 – подводящий шланг радиатора; 6 – радиатор; 7 – отводящий шланг радиатора; 8 – паровой шланг расширительного бачка; 9 – водяной насос; 10 – жидкостный шланг расширительного бачка; 11 – расширительный бачок.
Система охлаждения двигателя жидкостная, закрытого типа, с принудительной циркуляцией жидкости. Устройство системы охлаждения показано на рис. 5.36. Система состоит из рубашки охлаждения, радиатора 6 с электровентилятором, расширительного бачка 11, водяного насоса 9, термостата, корпуса распределителя 4, отводящего патрубка 6 водяной рубашки, запорного клапана 8 и шлангов.
Циркуляцию жидкости в системе создает водяной насос. Из насоса жидкость подается в рубашку охлаждения двигателя, омывает цилиндры и камеры сгорания и затем поступает к термостату. В зависимости от положения клапана термостата жидкость поступает или в малый контур системы охлаждения (при низкой температуре), или в радиатор (при высокой температуре).
Радиатор с горизонтальным потоком жидкости, с трубчато-ленточной алюминиевой сердцевиной и пластмассовыми бачками.
В нижней части левого бачка радиатора находится сливная пробка. В бачках выполнены подводящий и отводящий патрубки шлангов к водяной рубашке двигателя, а также патрубок парового шланга, соединяющего радиатор с расширительным бачком.
Расширительный бачок служит для компенсации изменяющегося объема охлаждающей жидкости в зависимости от её температуры.
Он изготовлен из полупрозрачной пластмассы.
В пластмассовой пробке бачка, закрывающей его горловину, установлены впускной и выпускной клапаны.
ПРИМЕЧАНИЕ.
Исправность клапанов пробки расширительного бачка очень важна для нормальной работы системы охлаждения. Однако при возникновении проблем (например, закипание охлаждающей жидкости) автолюбители обращают внимание только на работу термостата и забывают проверить клапаны. Негерметичность выпускного клапана приводит к снижению температуры закипания охлаждающей жидкости, а его заклинивание в закрытом состоянии – к аварийному повышению давлению в системе, что может вызвать повреждение радиатора и шлангов.
Водяной насос вихревого типа обеспечивает принудительную циркуляцию жидкости в системе охлаждения. Он расположен на передней поверхности блока цилиндров и приводится во вращение поликлиновым ремнем, от шкива коленчатого вала. В насосе установлены закрытые подшипники, не нуждающиеся в пополнении смазки.
Насос ремонту не подлежит, поэтому при отказе (течь сальника или повреждение подшипников) его заменяют в сборе.
Термостат с твердым термочувствительным наполнителем поддерживает нормальную рабочую температуру охлаждающей жидкости и сокращает время прогрева двигателя. Термостат установлен в корпусе, закрепленном на блоке цилиндров.
При температуре охлаждающей жидкости до (82±1,5) °С термостат полностью закрыт и жидкость циркулирует по малому контуру, минуя радиатор, что ускоряет прогрев двигателя. При повышении температуры выше (82±1,5) °С термостат начинает открываться, а при 97 °С открывается полностью, обеспечивая циркуляцию жидкости через радиатор.
Электровентилятор системы охлаждения (с пластмассовой восьмилопастной крыльчаткой) служит для дополнительного обдува радиатора, включается и выключается по сигналу электронного блока управления двигателем. Причем в зависимости от напряженности теплового режима и алгоритма работы кондиционера электровентилятор может вращаться с малой и большой скоростью. Изменение скоростного режима вентилятора обеспечивается блоком управления двигателем путем подключения дополнительного сопротивления.
Электровентилятор в сборе с кожухом закреплен на радиаторе системы охлаждения.
Отводящий патрубок водяной рубашки служит для распределения потоков охлаждающей жидкости в зависимости от режимов работы системы охлаждения. В корпус патрубка ввернут датчик температуры охлаждающей жидкости, по информации которого электронный блок системы управления двигателем управляет тепловым режимом двигателя.
Запорный клапан (на двигатели объемом 2,0 л не устанавливают) предназначен для ограничения циркуляции охлаждающей жидкости через расширительный бачок при работе непрогретого двигателя. Это уменьшает время прогрева двигателя и дает дополнительнуюэкономию топлива. При температуре охлаждающей жидкости 80 °С запорный клапан открывается полностью и жидкость начинает циркулировать через расширительный бачок.
В систему охлаждения с помощью шлангов включен и радиатор отопителя салона.
Систему заполняют жидкостью (антифризом), не замерзающей при температуре окружающей среды до –40 °С. Тип охлаждающей жидкости, залитой в систему охлаждения, – MOTORCRAFT SUPER PLUS 2000 (оранжевого цвета).
Жидкость MOTORCRAFT SUPER PLUS 2000, как и большинство современных охлаждающих жидкостей, изготовлена на основе моноэтиленгликоля.
ПРЕДУПРЕЖДЕНИЯ.
Не рекомендуется заполнять систему охлаждения водой, так как в состав антифриза входят антикоррозионные и антивспенивающие присадки, а также присадки, препятствующие отложению накипи.
Охлаждающая жидкость токсична- Избегайте вдыхания её паров и попадания на кожу.
Своевременно устраняйте нарушение герметичности системы охлаждения, чтобы избежать попадания паров охлаждающей жидкости в салон автомобиля при его эксплуатации.
В электронный блок управления двигателем заложена программа защиты двигателя от перегрева. В самом начале перегрева по информации от датчика температуры охлаждающей жидкости блок управления двигателем подает команду на перемещение стрелки указателя температуры охлаждающей жидкости в красную зону.
Если водитель не останавливает двигатель и его температура продолжает повышаться, блок управления двигателем включает сигнальную лампу, которая предупреждает водителя о том, что температура двигателя приближается к критическому пределу и двигатель необходимо остановить.
Если водитель игнорирует показания указателя температуры охлаждающей жидкости и включение сигнальной лампы, электронный блок управления двигателем отключает подачу топлива в два цилиндра двигателя и ограничивает частоту вращения коленчатого вала 3000 мин–1. Одновременно загорается сигнальная лампа неисправности двигателя, что указывает на возможность значительного повреждения двигателя и резкого повышения токсичности отработавших газов. В этом режиме в отключенные цилиндры всасывается воздух, что позволяет снизить температуру двигателя. Причем отключаемые цилиндры чередуются между собой для более равномерного охлаждения.
ПРИМЕЧАНИЕ.
Если двигатель перешел в режим работы только двух цилиндров, вернуть его в режим работы четырех цилиндров можно только путем выключения и последующего включения зажигания.
Если температура двигателя продолжает повышаться и после всех принятых мер, блок управления останавливает двигатель.
Если в это время нажатием ноги педаль управления дроссельной заслонкой переместилась на большой угол (например, водитель выполняет обгон), то двигатель будет остановлен только через 10 с после отпускания педали
Эта Фиеста предлагалась по цене, сопоставимой, а иногда и более высокой, чем просили за куда более крупный и практичный Фокус, поэтому машин в России продано немного. И все же в пятом поколении Фиеста остается наиболее массовой для нашей страны — выбор на вторичном рынке имеется. Стоит ли присмотреться к бэйби-Форду тем, кому не нужно максимум автомобиля за минимум денег? В первой части обзора подробно расскажем о проблемах кузова, салона, электрики и ходовой части. Во второй — о моторах и трансмиссии.
Техника
В основе этой машины лежит новая на тот момент платформа B3, созданная с учетом повысившихся требований по комфорту и безопасности. Фиесты прошлого поколения базировались на существенно более старой "тележке", представленной еще в конце 80-х.
C задачей повышения безопасности справились отлично — с АБС и 4 подушками в базовой комплектации модель заработала 4 звезды EuroNCAP (по меркам В-класса очень неплохо), и с простором в салоне тоже было все в порядке. Вместе с приятным оснащением и умеренной ценой все это позволило Фиесте крайне успешно выступить в Европе.
Таймлайн
Ноябрь 2001. В продажу поступили пятидверные хэтчбеки. Двигатели — только Duratec 1,25 на 70 л.с. и Zetec Rocam 1,3 на 60 л.с.
Январь 2005. Появление Fiesta ST c 2-литровым 150-сильным мотором.
Октябрь 2005. Рестайлинг. Изменения внешности, новый салон, новый турбодизель 1,6.
Январь 2007 года. Появление Fiesta Van, версии без задних сидений.
Август 2008 года. Прекращение выпуска модели в Европе (до 2010 машину будут собирать в Мексике, до 2014-го — в Бразилии).
Кузов
Арки защищены от подобных проблем минимально, в передних даже швы не прикрыты герметиком, а пластиковый локер ломается, и много грязи попадает на металл кузова. В задних арках грязь собирается и на кронштейне пружины, а в задней правой еще и за трубами топливозаливной горловины. Оригинальные брызговики хорошо защищают порог, но зато крылу в зоне контакта с брызговиком обычно приходится тяжело — оно ржавеет очень сильно. В таких условиях отсутствие сквозной коррозии порогов, крыльев и дверей у большинства экземпляров — это уже неплохо.
Осмотр стоит проводить с обязательной проверкой днища кузова, а лучше с осмотром полостей за локерами и контролем состояния всех швов багажника и моторного отсека, проверкой стоек кузова и рамки лобового стекла снизу.
Не забудьте проверить состояние швов крыши, особенно в задней их части. Если краска над слоем герметика в трещинах, то внутри под обшивкой вас может ждать сюрприз в виде протечки. Дополнительный фактор риска для состояния швов — разумеется, ДТП. Герметика мало, он не очень эластичен, поэтому повреждения для него часто критичны.
К слову о машинах после аварий: подновленная окраска проемов — не всегда последствие серьезного кузовного ремонта, слой ЛКП просто протирается не очень удачным уплотнителем.
Выхлопная система скорее всего заменена даже на машинах последних лет выпуска, в наших условиях она больше десяти лет не держится. Кронштейны под днищем, подрамник и элементы подвесок тоже ржавеют очень интенсивно, благо запас прочности вполне достаточный. Определенный риск есть только для задней балки — коррозия центральной перемычки чревата нарушением геометрии.

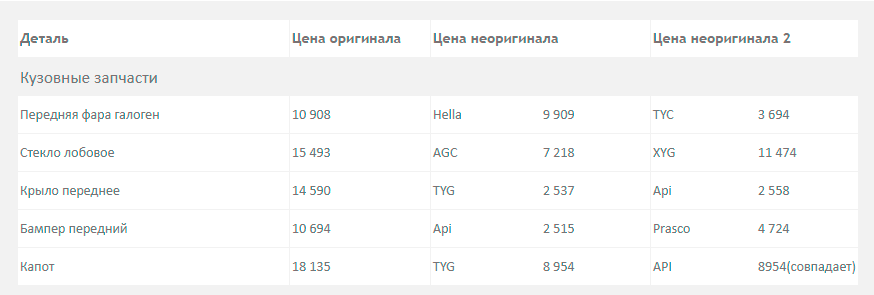

Невысокие цены на кузовные элементы и наличие множества б/у деталей хорошего качества до какого-то момента позволяет сохранять приемлемое состояние автомобиля, но многие владельцы совсем не хотят вкладывать деньги. Так что не обольщайтесь наличием машин ценой порядка сотни тысяч рублей. Даже если по фото дефекты не заметны, то хороший осмотр их выявит. Именно состояние кузова является основной проблемой этой модели на данный момент. Стоимость полной окраски сопоставима с ценой машины, и, разумеется, никто не занимается серьезными восстановительными работами — машина ездит, пока что-то не отвалится.
Пластиковые детали кузова очень тонкие и ломкие, да и краска держится на пластике не очень хорошо. Так что идеальные бамперы на Fiesta возможны только в руках очень аккуратных водителей или после перекраски.
В конструкции передка машины пластика очень много: обратите внимание на состояние всех элементов, от передней панели до усилителя и нижней балки — они пластиковые, их крепления ломаются даже при слабых ударах. Фары затираются быстро, но недороги — можно просто поменять, если полировка не спасает.
Салон
Интерьер у машин — без особых изысков, и потому каких-то специфических поломок ожидать не стоит. Скрипы панелей и сидений — это норма, особенно у автомобилей до рестайлинга. Поломки оборудования салона, от тросов сидений и стеклоподъёмников до ручек и даже спинок — тоже типичны. Все сделано довольно тонким и легким, без излишнего запаса прочности. Легко затирается пластик и напольное покрытие, впитывают грязь тканевые вставки, тем более что машинам без кондиционера салонный фильтр не полагается.
Курьезная проблема по сути одна: крепление рычага ручного тормоза часто вырывают из кузова — металл в месте крепления кронштейна тонкий, а болт маленький.
Электрика
Здесь все выполнено достаточно просто и бюджетно, у чего есть как положительные, так и отрицательные следствия. Из плюсов — дешевизна компонентов, невысокий риск ошибок и дорогих проблем и в целом неплохой ресурс. Из минусов — сэкономили не только на “архитектуре”, но и на проводах и разъемах. Первые — тонкие и ломкие, с хрупкой изоляцией. Вторые — негерметичны. В результате типичные проблемы — это поломки проводки в гофрах водительской двери и багажника, а также залитые разъемы при мойке моторного отсека. Который, как назло, крайне интенсивно загрязняется.
Из более-менее дорогих неприятностей — разве что генератор на 16-клапанных моторах 1,25, 1,4 и 1,6. У него небольшой ресурс, и он установлен без натяжителя: малейшее ослабление ремня приводит к пробуксовке. Ставить более короткий ремень лучше не пытаться — мотор начнет греться на высоких оборотах, так как этим же ремнем приводится помпа. К тому же в этом случае вырастает риск повреждения подшипников помпы, генератора и муфты кондиционера.
Если придется ремонтировать генератор, знайте: реле-регулятор тут меняется только со снятием всего узла — близко расположенный впускной коллектор не позволяет добраться до него. Ну а снятие генератора сопровождается снятием фары.
Практикуемая некоторыми фиестоводами замена впуска на вариант от Focus, с расположением дросселя слева, в том числе преследует цель упростить все манипуляции с генератором.
Тормоза, подвеска и рулевое управление
Тормозные трубки сзади нужно проверять часто. Если они еще целые, стоит провести антикоррозийную обработку заранее. Если уже сгнили или готовятся к этому, имеет смысл заменить их на медные. Шланги же, на удивление, держатся, меняют их чаще всего из-за закисания соединений и кронштейнов.
Компоновщики сделали все, чтобы в салоне не ощущался дефицит внутреннего пространства. Компактный Ford отличается довольно высокой посадкой как на передних, так и на задних сиденьях, что не всегда удобно для рослых водителей. У водительского кресла, кстати, по высоте регулируется только подушка, а спинка остается неподвижной. Главный эргономический промах — отсутствие площадки для отдыха левой ноги. Также неудобно расположены кнопки обогрева сиденья — в торце подушек, где их совсем не видно.
Что касается комплектации Ford Fiesta, то базовая версия особой щедростью не отличалась. Она включала в себя ABS, гидроусилитель руля, фронтальные подушки безопасности (у европейских версий их четыре). В варианте Ambiente дополнитсльно имелись передние стеклоподъемники с сервоприводами и центральный замок. Более богатая версия Trend добавляла к списку противотуманные фары и боковые электрозеркала с подогревом. Комплектация Ghia могла похвастать кондиционером. Зато только для этой версии предлагался обширный перечень дополнительного оборудования.
И вообще, пустых машин на вторичке мало. В основном распространены варианты с электроприводом передних стекол, магнитолой и кондиционером…
В механических коробках передач через 3—4 года службы может начать подтекать сальник первичного вала. Сама деталь стоит копейки, а вот замена обойдется примерно в 4000-5000 руб., поскольку для этого следует вывешивать КП и двигатель.
Роботизированная коробка Durashift в нагруженных режимах (длительное движение в горку, езда по пробкам) склонна к перегреву, о чем можно узнать по отзывающейся дрожыо педали тормоза. Правда, работоспособность КП полностью восстанавливается после охлаждения механизма сцепления.
Подвеска довольно крепкая и нуждается в ремонте после 100 ООО км пробега, когда придется обновлять подшипники ступиц (4200 руб.), передние амортизаторы (10 000 руб.), наконечники рулевых тяг (от 1200 руб.) и рычаги.
Задняя подвеска при правильной эксплуатации и своевременном сервисе легко выхаживает 100 ООО км и больше. А ремонт, который обычно сводится к замене сайлент-блоков, недорогой — примерно 2500-3600 руб., включая стоимость работ.
Двигатели, Все бензиновые моторы серии Duratec охотно переваривают 92-й бензин, в целом они неприхотливы и долговечны. Не советуем останавливать выбор на 1,3-литровом
варианте — он шумный и слабый, а расход топлива такой же, как у более мощных собратьев.
Коробки передач. Если нужна машина с автоматом, придется выбирать между связкой 1,6-литрового мотора с АКП или версии с 80-сильным мотором объемом 1,4 л, в паре с которым трудится роботизированная коробка Durashift На наш взгляд, это не лучший выбор. Робот страдает задумчивостью, а в пробках еще и перегревается.
Подвеска проста по конструкции: спереди — стойки макферсона, сзади — полузависимая балка. Зато управляемость хороша благодаря оптимальной настройке шасси, в чем фордовские инженеры знают толк.
+ Удобный и вместительный салон. Неплохие ходовые качества. Широкий выбор моторов
