Ford Transit Connect отвечает всем требованиям качества, надежности, безопасности и комфорта. Два уровня комплектаций, три турбодизельных двигателя различных мощностей, две колесные базы с высокой и низкой крышами - все это мы создали для того чтобы вы смогли подобрать именно ту модификацию, которая необходима вашему бизнесу. Обладатель многих наград Ford Transit Connect - создан по тем же строгим стандартам качества и надежности, что и более крупный Ford Transit. Все двигатели соответствуют нормам выбросов Euro IV. В результате мы предлагаем вам настоящего работягу, надежного и безотказного; этот коммерческий автомобиль вне конкуренции.

Двигатель Ford Transit Connect соответствующий нормам Евро 4 оснащен турбиной VNT с целью увеличения крутящего момента, с ней максимальный момент возможен уже с 1500 об/мин. Уменьшено передаточное число и токсичность выхлопа при низких затратах топлива. Например двигатель Евро 4 на 75 л.с. расходует около 6.0 л/100 км. Кроме того, наши двигатели Евро 4 требуют абсолютно обычного топлива, без каких- либо добавок. Двигатель Duratorq TDCi Предлагаемые турбодизельные двигатели 1.8 литра (75, 90 и 110 л.с.) оптимальным образом сочетают характеристики эффективности, мощности и экономичности. Двигатель Duratorq TDCi Недавно разработанные дизельные двигатели Duratorq TDCi обладают уменьшенными выбросами вредных веществ, улучшенной топливной экономичностью и впечатляющей динамикой.

Комплектация Base
Построенный на платформе коммерческого автомобиля, Ford Transit Connect легко справляется со сложной работой, при этом внутреннее пространство и элементы оснащения даже базовой комплектации обеспечивают высокий уровень комфорта и безопасности вождения.
Экстерьер:
● Задние распашные двери с функцией открывания на 180 градусов
● Сдвижная дверь с правой стороны
● Молдинги и бамперы неокрашенные
● Легкая тонировка стекол
● Электрорегулировка и подогрев зеркал
● Колпаки колесной ступицы
● Полноразмерное запасное колесо
● Задержка выключение освещения
Интерьер:
● CD/FM аудиосистема с дистанционным управлением на рулевой колонке и дополнительным разъемом AUX для подключения внешних аудио устройств
● Программируемый предпусковой топливный отопитель
● Полноразмерная стальная перегородка с окном и резиновым покрытием пола
● Подогрев передних сидений и регулировка в 6-и положениях
● Электростеклоподъемники
● ABS, ЕBA, ЕSP и бортовой компьютер
● Подушка безопасности водителя
● Дистанционное управление центральным замком Дополнительные элементы экстерьера (опции)
● Задняя подъемная дверь (только для короткой колесной базы)
● Полноразмерные колпаки колес
● Передние противотуманные фары
● Остекление правой сдвижной двери
● Сдвижная дверь с левой стороны
● Остекление заднего стекла с очистителем и подогревом Дополнительные элементы интерьера (опции)
● Кондиционер
● Система Bluetooth с голосовым управлением
● Обогрев лобового стекла, обогреваемые омыватели лобового стекла
● Потолочная консоль

Комплектация Trend
Подогрев передних сидений и регулировка в 6-и положениях (стандартно для Base)
Бортовой компьютер
Кондиционер С рециркуляцией воздуха. (Стандарт)
Передние противотуманные фары
Обогрев и электрорегулировка боковых зеркал (стандартно для Base)
Цвета и материалы отделки комплектации Trend
Ford Transit Connect комплектации Trend с дополнительными элементами экстерьера выгодно подчеркнет ваш профессионализм.
Экстерьер, в дополнение к Base:
● Бамперы окрашены в цвет кузова
● Передние противотуманные фары
● Полноразмерные колпаки колес
● Кондиционер
● Система Bluetooth с голосовым управлением
● Потолочная консоль
● Обогрев лобового стекла
● Лампа для чтения дорожных карт
● Карман в задней двери (только для распашных дверей)

Точки подключения автосигнализации на Ford Tourneo Connect 2006

Ставил автосигнализацию без автозапуска.

Жгут замка зажигания:
+12 – красный
зажигание – зелёный/жёлтый
стартер – серый/чёрный

Концевик дверей общий с задержкой (-) – синий/чёрный на плафоне; через диод, иначе через 30 минут сработает сигналка

Левая кик-панель, жгут от BCM:
повороты (+) – синий и синий
центральный замок (-) – зелёный/чёрный (отпирание) и оранжевый/чёрный (запирание)

Точки подключения автосигнализации на Ford Tourneo Connect 2010

ВСМ, самый левый серый разъём:
поворотники – синий и синий/красный
водительский концевик – чёрный/желтый
пассажирский – синий/чёрный
багажник – синий/красный
центральный замок открывание – чёрный/зелёный

ВСМ, второй, зелёный разъём:
центральный замок открывание – чёрный/оранжевый

концевики сдвижных дверей запараллелены, взял с концевика

Комментарии

турнео коннект 2010
ВСМ
самый левый - серый разъем :
поворотники синий и сине/красный.
водительский концевик чёрно/желтый
пассажирский сине/чёрный
багажник - сине/красный
ц/з открывание - чёрно/зелёный
второй(зелёный разъем
ц/з открывание - чёрно/оранжевый
концевики сдвижных дверей запараллелены. взял с концевика

Можно сделать вот таким образом

tourneo 2006 бензин
левая кик-панель блок БСМ синий разъём
Ц.З. закрыть 15 пин черно-оранжевый
открыть 14 пин черно-зеленый
Концевики дверей: сдвижная 6 пин черно-зеленый (-)
остальные концевики (когда закрыты (-) ) положительные 5-6 вольт, но слабый ток и сигналка их не видит
водит 16 пин черно-желтый
пассаж 11 пин черно-синий
задняя 2 пин черно-красный
на плафон не подключал потому-что после остановки двигателя салонный свет включается и запуск не работает. как выход поставил свои концевики в заводские подготовленные места. на задней двери чтоб протянуть провод снимал стопари.
Щиток приборов правый разъём :
контроль по маслу 19 пин оранжево-черный
ручник 20 пин желто-черный
Жгут под рулём:
повороты синий и сине-красный
+ красный
зажигание зелено-желтый
асс желтый
стартер серо-черный.
Всё работает, но сконцевиками может что-то можно придумать.

Добавить комментарий

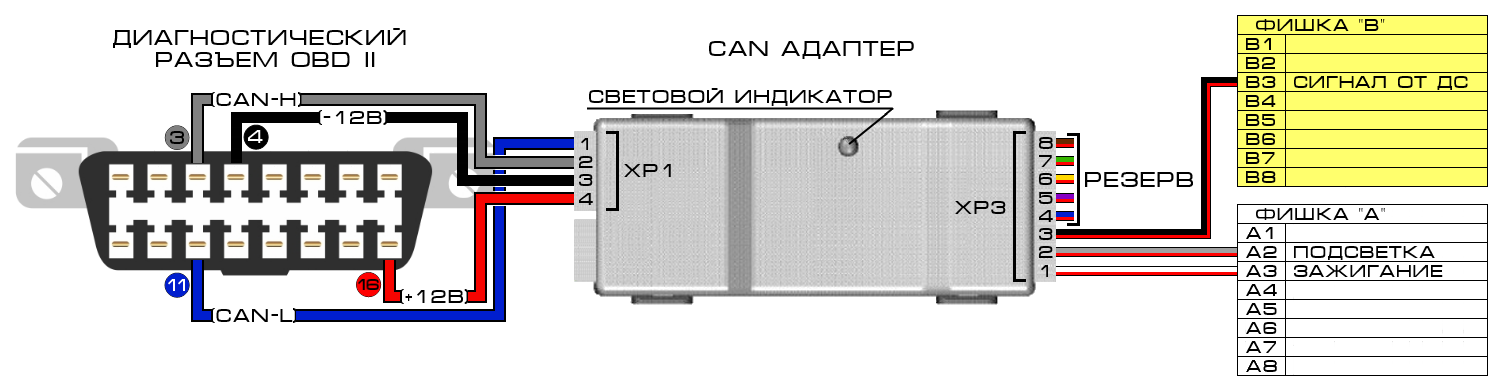

Все монтажные работы проводятся в салоне автомобиля. Для того, чтобы получить доступ к необходимым проводам достаточно снять обшивку торпедо у ног водителя под рулевой колонкой (крепится на 4-ех защёлках, для снятия достаточно потянуть на себя), за которой находится диагностический разъём OBD II (крепится 2-мя винтами TORX (звездочка)):

в котором присутствуют все интересующие нас провода:

После того, как все соединения были выполнены, провода к CAN-адптеру рекомендуется прокладывать по штатному шгуту проводов диагностического разъёма OBD II , которые идут за приборную панель. За приборной панелью рекомендуется расположить непосредственно сам CAN адаптер, ибо там достаточно места и находясь там он не создаст помех штатному оборудованию автомобиля. Всё это дело фиксируется стяжками.

Провода выходящие из CAN-адаптера к тахографу так же прокладываем по штатной проводке, которая уходит к штатному гдезду DIN2 на центральной консоли. Длины проводов от CAN адаптера аккурат хватает для сбора фишек под тахограф, распиновка следующая:

Приобретая автомобиль, каждый владелец Ford сознательно или подсознательно выбирает такой автомобиль, который не сломается в первые полгода эксплуатации. Особенно, это касается рынка подержанных авто.

Как узнать о состоянии автомобиля не из слов владельца и не со слов знакомого автомеханика? На сегодня самым точным и проверенным способом диагностирования текущего состояния автомобиля, а также расшифровки уже появившихся ошибок-неисправностей являются программы диагностики ошибок.

Этот процесс напоминает работу мастера сервиса технического обслуживания автомобилей. Разница только в том, что, диагностируя свой автомобиль по программе диагностики вы исключаете человеческий фактор. Машина бездушна. Произведя проверку неисправностей, которые имеются в вашем авто. Программа выдаст перечень ошибок с кодами.

Безусловно, это огромное преимущество. Зачастую слесарь в автосервисе рассуждает следующим образом. Скорее всего это свечи, но может быть и блок распределения зажигания или высоковольтные провода. Давайте действовать последовательно и попробуем менять всё по очереди пока проблема не исчезнет.

Такой программой для автомобилей марки Форд мы предлагаем вам воспользоваться. Она работает на всех системах Windows, а также представлена в виде приложения для вашего телефона. Перед установкой программы уточните совместимость вашей марки с программой диагностики автомобиля!

Помните автомобиль — это не роскошь, а средство передвижения. А передвигаться нужно на безопасном и исправном транспортном средстве.

Из чего состоит ошибка Ford TRANSIT CONNECT по системе OBD2?

Первый знак – буква, определяющая тип дефектной системы:

• Р – неисправности силового агрегата или трансмиссии (АКПП).
• В – неполадки в работе кузовных систем – подушек безопасности, электрических стеклоподъемников, центрального замка и т. д.;
• С – неисправности в ходовой части транспортного средства;
• U – ошибки, связанные с взаимодействием электронных модулей.

Второй знак – цифра, которая определяет специфичность неисправности:

• 0 – общий символ для OBD колодки;
• 1 и 2 – персональные коды автопроизводителя;
• 3 – зарезервированная информация.

Третий знак определяет тип поломки:

• 1 и 2 – подача воздуха или топлива;
• 3 – узел зажигания, система фиксации пропусков воспламенения топливовоздушной смеси;
• 4 – дополнительный механизм контроля выбросов;
• 5 – контроль скорости движения автомобиля и холостых оборотов;
• 6 – электронные модули управления, а также их проводка;
• 7, 8 – ошибки в работе коробки передач;
• 9, 0 — резерв.

Четвертый и пятый знаки ошибки – число, которое соответствует порядковому номеру неисправности.

Калькулятор: перевод ошибки в формат OBD2

Если вы не знаете код ошибки в формате OBD2, воспользуйтесь инструментом перевода

Таблица с ошибками Ford TRANSIT CONNECT

Общие ошибки Ford TRANSIT CONNECT

Код ошибки
P0000	Код Р0000 означает, что ошибок в памяти блока управления не обнаружено
P1000	Система EOBD не проверена перед использованием. Код Р1000 не говорит о неисправности, а свидетельствует о самонастройке EOBD. Комбинация 1000 появляется после калибровки блока управления, которая привела к обнулению памяти. Код должен удалиться автоматически

Ошибки топливной системы Ford TRANSIT CONNECT

Ошибки распределительного и коленчатого вала Ford TRANSIT CONNECT

Ошибки газораспределительного механизма Ford TRANSIT CONNECT

P0020	Повреждение проводки привода системы изменения фаз газораспределения
P0022	Поломка электромагнитного клапана системы газораспределения

Ошибки наддува Ford TRANSIT CONNECT

P0234	Дословно неисправность 0234 переводится как состояние избыточного форсирования устройства турбонаддува/наддува. При появлении Р0234 требуется детальная диагностика турбины
P0299	Комбинация Р0299 указывает на низкое давление в системе наддува. При появлении кода 0299 пользователь должен выполнить диагностику турбины или нагнетателя в авто. При наличии видимых повреждений производится замена устройств
P2263	Неполадки в работе системы наддува турбокомпрессорного устройства либо компрессора с механическим приводом. При появлении кода Р2263 пользователь должен проверить турбину, воздушный фильтр, а также клапан EGR на предмет механических повреждений. Последний может быть забит, поэтому необходимо произвести его очистку.

Ошибки цилиндров двигателя Ford TRANSIT CONNECT

P0300	Код Р0300 обозначает случайные пропуски зажигания в одном из цилиндров мотора
P0301	Пропуски воспламенения в первом цилиндре двигателя. При ошибке Р0301 надо детально проверить работу мотора
P0302	Пропуски зажигания во втором цилиндре двигателя. При ошибке 0302 или P0302 надо тестировать мотор
P0303	Пропуски зажигания в третьем цилиндре силового агрегата. При ошибке Р0303 требуется диагностика компрессии, а также работоспособности датчиков кислорода и массового расхода воздуха. Последний мог засориться, для устранения проблемы потребуется его замена
P0304	Код Р0304 сообщает о пропусках зажигания в четвертом цилиндре двигателя
P0216	Неисправность управления углом впрыска. При ошибке Р0216 требуется проверка форсунок, а также их очистка при необходимости
P1127	Обогащенная смесь в цилиндрах двигателя. Причина проблемы может быть связана с неисправностью датчика массового расхода воздуха, а также в подсосе. Следует проверить все патрубки на предмет отсутствия герметичности. Поврежденные магистрали меняются
P2177	Бедная смесь в цилиндрах двигателя
P2188	Обогащенная смесь в цилиндрах силового агрегата при движении на холостом ходу
P2191, P2193	Если на панели приборов загорелся индикатор Чек и диагностика показала эту ошибку, это означает, что смесь в цилиндрах двигателя обедненная. Причина проблемы Р2191 и Р2193 может заключаться в низкой компрессии или неисправности датчика массового расхода воздуха
P2336	Код Р2336 указывает на превышение пределов детонации в первом цилиндре двигателя авто. Причин проблемы может быть много, поэтому потребуется детальная проверка агрегата.

• всех датчиков, которые могут повлиять на работу мотора (расходомера, кислорода, детонации, холостых оборотов и т. д.);
• распределителя зажигания (надо убедиться в целостности корпуса и наличии контакта);
• свечей (при наличии следов нагара электроды устройств зачищаются);
• высоковольтных кабелей

Ошибки системы рециркуляции выхлопных газов (EGR) Ford TRANSIT CONNECT

P0400	Код 0400 сообщает о том, что микропроцессор зарегистрировал отсутствие потока отработанных газов во впускном коллекторе. Клапан EGR не открывается в результате поломки либо каналы элемента негерметичны или забиты. Проблема Р0400 может быть связана с неисправностью датчика температуры ЕГР
P0401	Поломка в работе системы ЕГР. Надо проверить работу клапана и заменить его при необходимости
P0403	Неисправность электроцепи регулятора системы рециркуляции отработанных газов. Код Р0403 требует детальную проверку проводки
P0404	При появлении комбинации 0404 блок управления двигателем сообщает о слабом потоке газов, проходящем через EGR. Надо проверить работу системы рециркуляции газов. Обычно решить проблему 404 позволяет установка нового клапана ЕГР
P0409	Повреждение проводки, по которой подключен контроллер системы выхлопных газов. При появлении кода Р0409 надо протестировать целостность электроцепи
P0420, P0430	Блок управления зафиксировал низкую эффективность работы катализатора. Надо произвести диагностику каталитического нейтрализатора. После устранения ошибки комбинация может остаться в памяти на какое-то время, но затем она автоматически удалится
P0442	Обнаружена утечка в испарительной системе. Пользователь должен произвести проверку всех магистралей и патрубков на предмет отсутствия герметичности
P0489	Обрыв в проводке питания клапана ЕГР. При появлении кода Р0480 требуется произвести диагностику электролинии и заменить ее при необходимости
P0490	Комбинация Р0490 на Ford TRANSIT CONNECT и других моделях указывает на неисправность контроллера ЕГР. В частности, имеется в виду повышенное напряжение в электроцепи устройства. Надо проверить линию подключения на предмет целостности и замыкания
P042F	Заклинивание клапана ЕГР в верхнем положении. Обычно код указывает на поломку устройства, поэтому его придется заменить
P0405, 327	Напряжение на контроллере давления/положения клапана системы EGR ниже допустимого минимума
P1305	Выход из строя или неправильная работа датчика ЕГР
P1408	Неисправность системы EGR. Требуется детальная диагностика модуля, а также всех компонентов узла на предмет потери герметичности
P1401, P1402	Комбинации Р1401 и Р1402 указывают на неисправность клапана рециркуляции системы отработавших газов. Требуется детальная диагностика устройства.

Ошибки системы зажигания Ford TRANSIT CONNECT

P0316	Пропуск воспламенения в моторе авто при запуске. Причину надо искать в распределителе зажигания, катушках, а также свечах. Возможно повреждение высоковольтных проводов
P0351	Ошибка Р0351 сообщает о проблемах в работе первичной цепи катушки зажигания. Требуется проверка устройства
P0352, P0353, P0354	Неисправность первичной либо вторичной электроцепи катушки зажигания. При появлении кодов Р0352, Р0353 и Р0354 требуется детальная проверка кабеля на участке от трамблера до самого устройства. Возможно повреждение изоляции проводника
P2300	Блок управления зафиксировал пониженное напряжение в электролинии первичной цепи катушки зажигания. При ошибке Р2300 причину следует искать не только в устройствах, но и их разъемах, а также проводах
P2303	Выход из строя катушки зажигания. Надо произвести диагностику устройства, а также трамблера. На практике код Р2303 или 2303 обычно появляется при повреждении провода подключения катушки
P06E9	Неисправность в работе стартерного устройства двигателя. Возможны проблемы с запуском мотора. Надо проверить целостность корпуса распределителя зажигания
P173D	Размыкание электроцепи соленоида блокировки замка зажигания. Требуется детальная диагностика переключателя, его контактов. Проблема может заключаться в плохом контакте с блоком управления иммобилайзером
P162F	Стартерный механизм отключен, слишком высокая прокручиваемость двигателя
U300A	Ошибка замка зажигания. Причина может заключаться в естественном износе контактной группы на переключателе. Для устранения проблемы личинку замка придется менять
B1352	Неисправность электроцепи ключа зажигания. Надо проверять работу замка, а также блокиратора двигателя
B1359, 9359	Неисправность электроцепи АСС, обнаруженная при включении зажигания. Возможны проблемы в работе двигателя. Для устранения проблемы надо проверить все провода, идущие от блока управления к распределительному устройству. Причина может заключаться в повреждении контактов на замке
P0320	Неисправность контроллера частоты вращения в распределителе зажигания. При появлении кода Р0320 требуется диагностика трамблера, установленного в моторном отсеке. Если на корпусе устройства видны явные следы повреждений, то распределительный узел подлежит замене.

Ошибки иммобилайзера Ford TRANSIT CONNECT

P1622	Неисправность иммобилайзера. Причин проблемы может быть много, но начинать проверку следует с управляющего модуля блокиратором двигателя
P1600	Отсутствие связи с блокиратором двигателя
9681	Отсутствие сигнала от приемника штатного блокиратора двигателя
A103	Код А103 обозначает отсутствие связи с антенной иммобилайзера
C40268	Ошибка блокиратора двигателя
P9600, P9601, P9602	Коды 9600, 9601 и 9602 предупреждает автовладельца об отсутствии связи с иммобилайзером. Проблема обычно заключается в повреждении ключа-метки. Модуль управления блокиратором силового агрегата по какой-то причине не видит метку.

Ошибки двигателя Ford TRANSIT CONNECT

Ошибки датчиков Ford TRANSIT CONNECT

• поломка контроллера расхода воздуха;
• обедненная или обогащенная топливовоздушная смесь в цилиндрах силового агрегата;
• выход из строя блока системы управления двигателем

Ошибки неисправностей электроцепи Ford TRANSIT CONNECT

• поломка генератора или его плохой контакт;
• разряд аккумулятора;
• повреждение корпуса АКБ, что привело к утечке электролита;
• окисление клеммных зажимов на батарее;
• использование электрооборудования, не соответствующего параметрам электросети

Ошибки рулевого управления Ford TRANSIT CONNECT

U3000	Неисправность модуля системы управления рулевым колесом
U3001	Неправильное отключение управляющего устройства. Причина проблемы может заключаться в прошивке микропроцессорного модуля
B10BD	Неисправность многофункционального переключателя. Вероятнее всего, речь идет об устройстве, установленном на рулевом колесе. Надо проверить подключение переключателя к сети
B1342	Внутренняя неисправность блока системы рулевого управления. В первую очередь требуется произвести проверку и очистку контактов на разъеме модуля
C1099	Выход из строя электрического двигателя системы рулевого управления. Мотор подлежит диагностике и замене при поломке. Причина может заключаться в плохом контакте привода с сетью
C1306	Неверное определение угла поворота рулевого колеса. Причина проблемы С1306 может состоять в датчике и модуле управления
C102D	Механическая неисправность рулевой рейки. Пользователь должен произвести визуальную диагностику узла на предмет повреждений
U0131	Отсутствие связи с микропроцессорным блоком управления системой рулевого усилителя (ГУР). При ошибке 0131 требуется проверка контактов на модуле

Ошибки трансмиссии Ford TRANSIT CONNECT

Как диагностировать ошибку? Ford TRANSIT CONNECT

Для проведения самостоятельной диагностики выполняются следующие действия:

Самодиагностика Форд – менее точный вариант проверки, для получения полной информации об ошибках лучше воспользоваться компьютером с программой либо сканером.

Читайте также:


• Замена стоек стабилизатора шкода октавия а7

• Дпкв в масле что будет

• Замена масла фиат браво 2

• Как называли римских военачальников командир центурион

• Где собирают двигатель f4r для дастера
