Доработки штатной головы Мазда3 в разных вариантах. Распиновки разъемов Мазда. Предусилители и их схемы.
пятница, 24 мая 2013 г.
Первая тема.
Давно хотел соединить несколько тем по разным доработкам штатной головы Мазда3 и инсталляции бюджетного звука.
Основных тем пять.
Есть факт того, что во многих сервис мануалах маздовских голов постоянно повторяется одна и та же ошибка по распиновке разъема CD чейнджера J702:
Поэтому правильная распиновка J702 выглядит так:

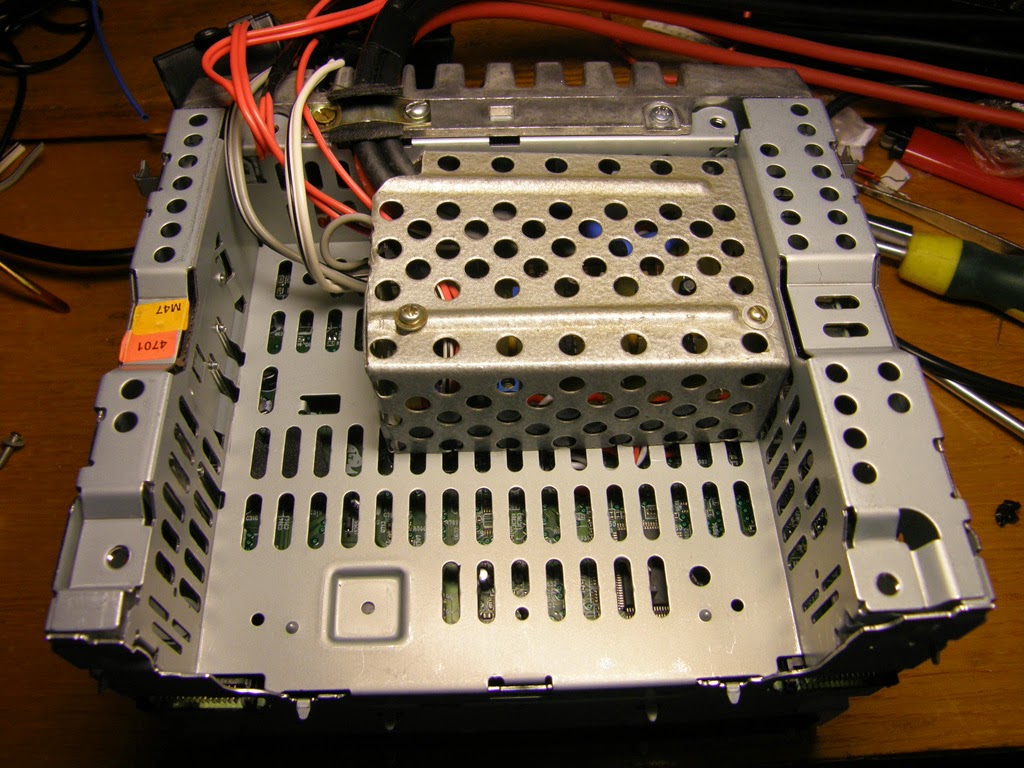

Как снимать голову:
Про шипящее радио на головах с МР3
AUX на дорестайлах Мазда6:
Тема первая.
выдаваемого доработанной головой на линейные выходы– скажу: вот именно с такой головой (правда там еще было не все доработано) я сразу с лёту в Тернополе на автозвуковых соревнованиях ИАСКА в 2007 году в классе Amateur Street занял четвертое место, опередив автомобили с Альпами, Пионерами, Кларионами и т.д.. Правда во многих случаях это была не 100% заслуга штатной головы, а просто недоработки по инсталлу аудиоаппаратуры в тех машинах. Хотя результат победы штатной головы налицо.
Я сразу решил сделать все, чтобы не менять штатную голову, так как даже до сих пор не появилось ничего толкового штатного. Нештатная во многих случаях весь интерьер портит.

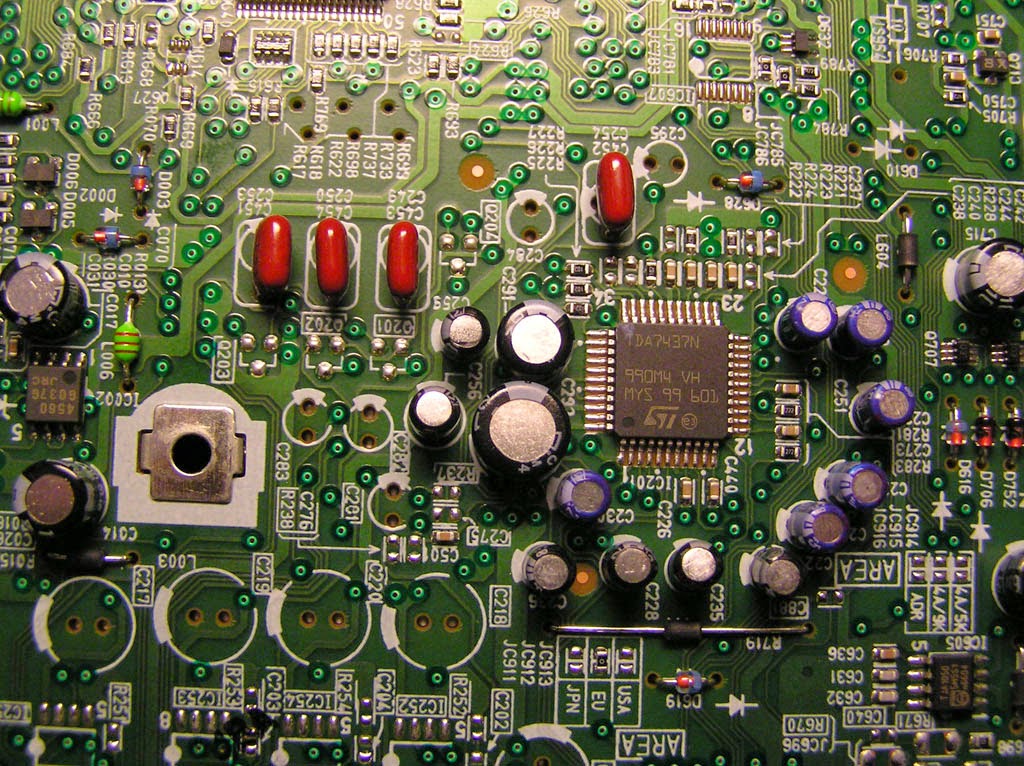

В голове установлен процессор MB90F342CA, аудиопроцессор с цифровым управлением TDA7437N и выходной усилитель TA8263BN. Аудиопроцессор TDA7437N совсем не худший.
были выслушаны все полезные советы и на основе доработок как минимум тридцати голов, внесены необходимые поправки. Простора для экспериментов и выбора вариантов по доработке головы предостаточно.

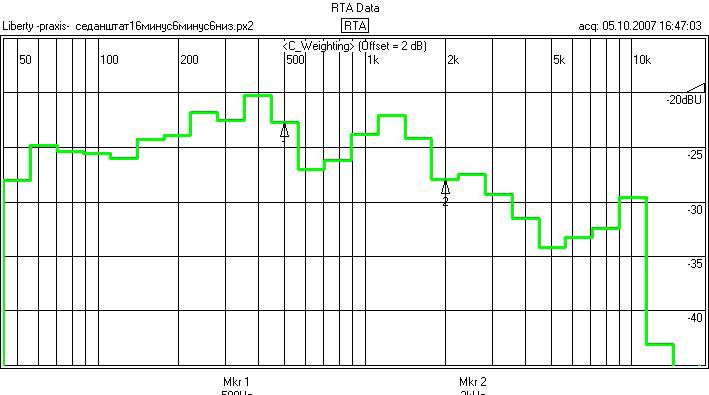

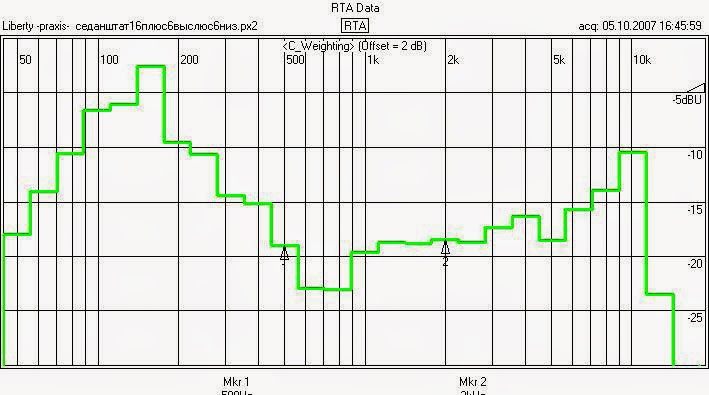

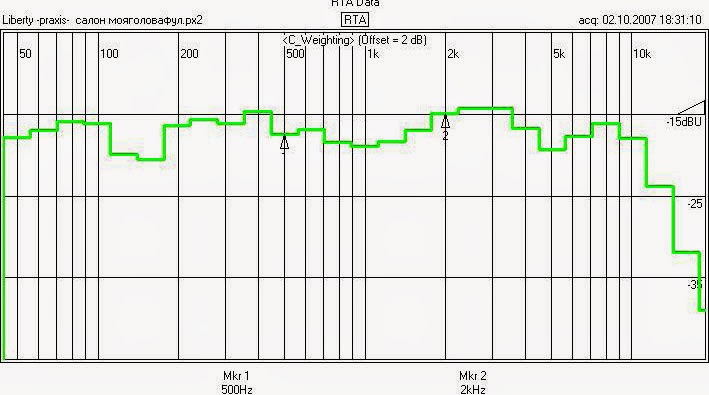

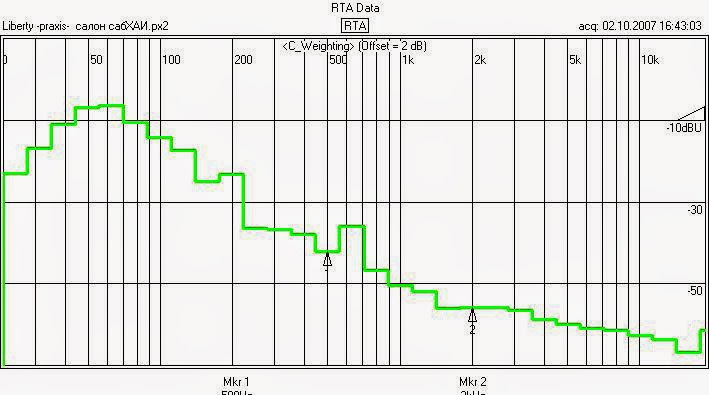

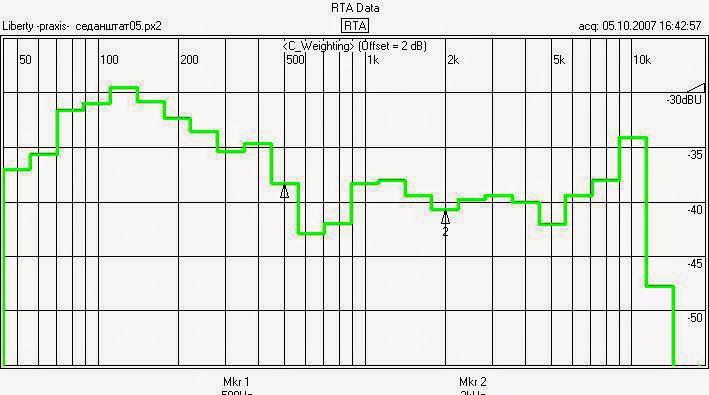

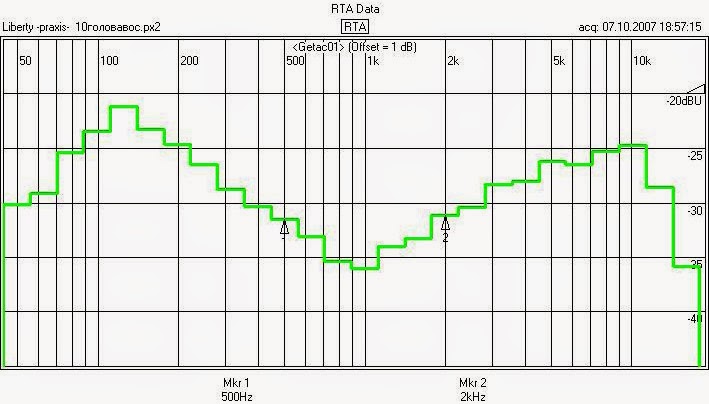

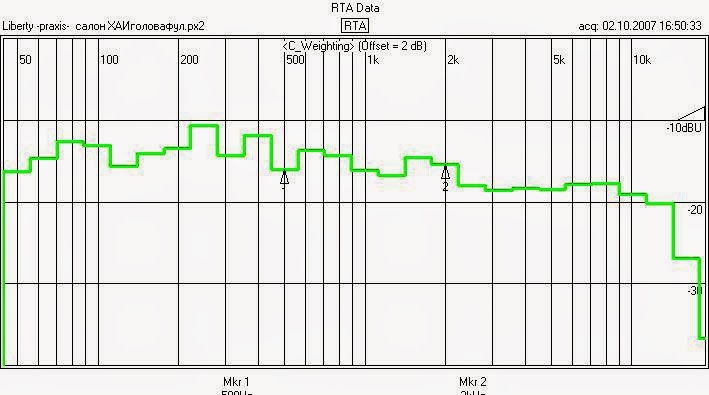

Для начала выкладываю АЧХ в салоне седана в штатном исполнении и в салоне автомобиля ХАИ, где доработана голова и установлены усилитель, фронты и саб.
Ясно видно, что АЧХ у штатного автомобиля следующая: режутся низы начиная со 120 Гц на малой громкости, а при более высоких - вообще со 180 Гц, провал в середине, подьем высоких и спад высоких после 10 кГЦ (или даже с 9).

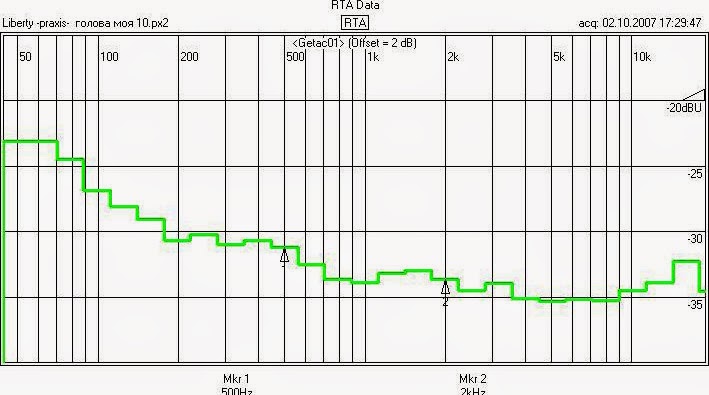

Если хорошенько посмотреть на АЧХ салона штанного автомобиля, моего и ХАИ (на штатном Хечбеке проверял -тоже), то видно, что в районе примерно от 500-600 Гц до 0,9-1,5 кГц имеется небольшой провальчик в пределах 3-5 Дб. (Диапазон и глубина гуляют от уровня громкости и доворотов динамиков в дверях). Получается, что это особенность салона Мазда3.
Попытка бороться с эти путем изменения положения динамиков в дверях (например, просто приоткрыванием дверей) – ни к чему не приводит – провальчик все равно остается, а если и исчезает – то разваливается вся сцена. Конечно, это не караул, почти в каждой машине есть свои проблемы. А здесь многие этого просто не заметят.
При прослушивании музыки с СД и с USB Аудиолинка обнаружилось, что музыка с Аудиолинка играет лучше – громче, есть хоть какие-то низы. Как выяснилось в последствии - в первую очередь – в линке лучше процессор, во-вторых - сигнал поступает через дифвходы аудиопроцессора (но в небалансном виде), хотя по даташиту дифвходы предназначены именно для входа сигнала с СД.

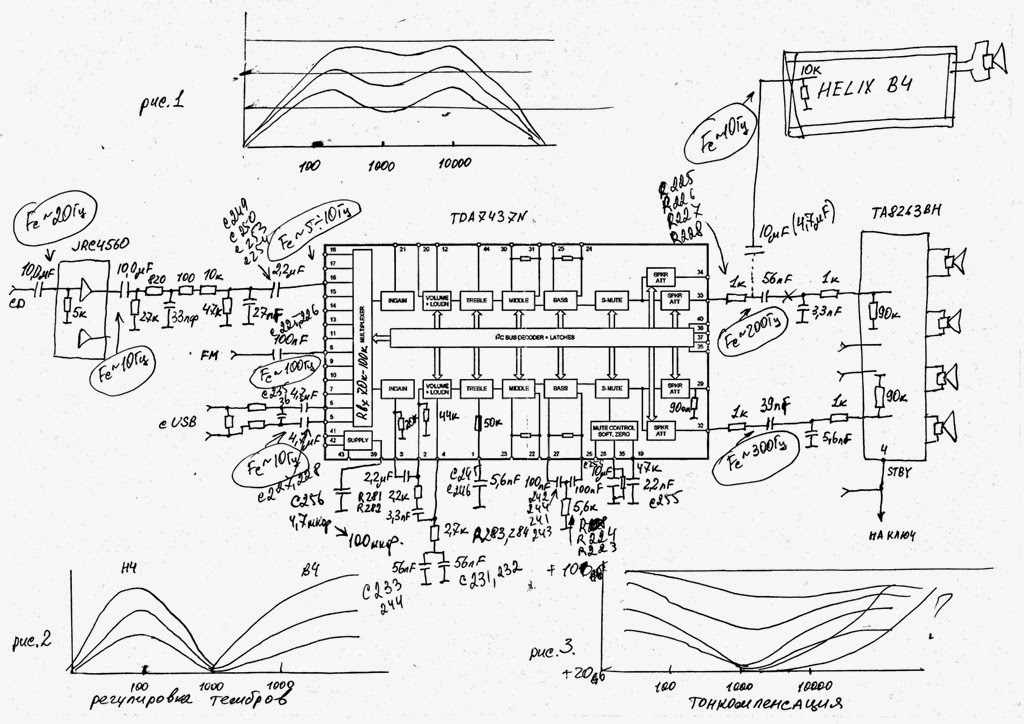

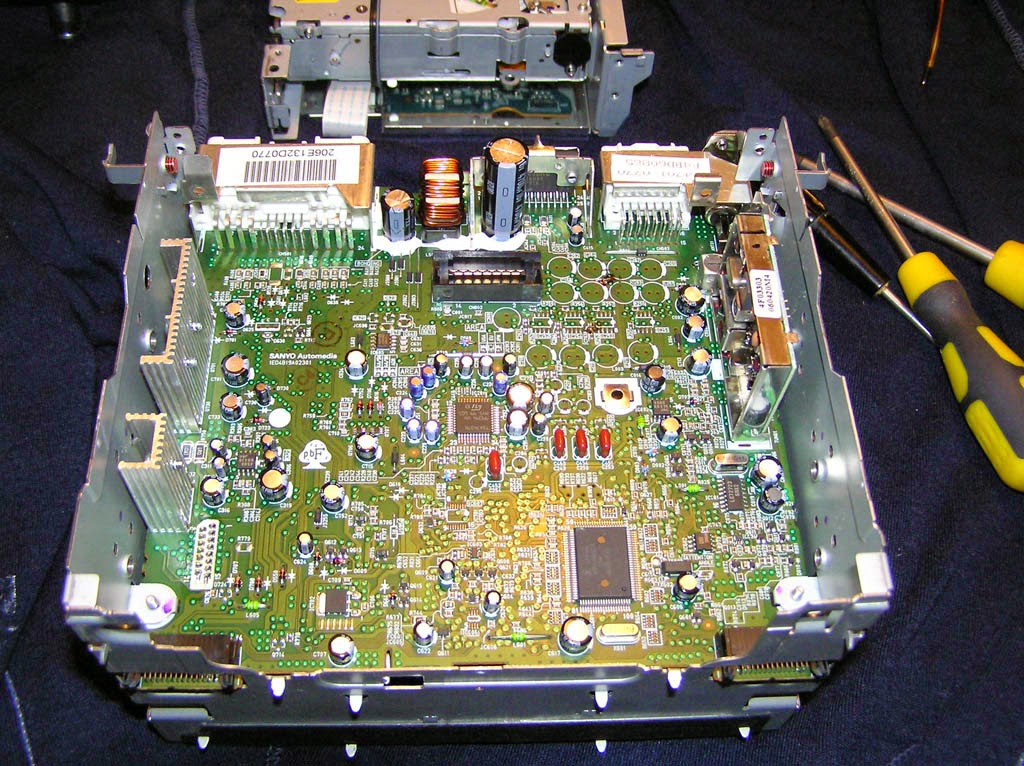

Плату сфотографировал с двух сторон и далее разбирался, как устроена голова и пытался вырисовать схему прохождения звукового сигнала от источников до выходов на динамики – не более того, чтобы выяснить, почему АЧХ такая горбатая…
Каждый радиолюбитель знает, что как раз нижнюю частоту усилителя определяют переходные (разделительные) конденсаторы вместе с входным сопротивлением следующего каскада, а верхняя частота зависит от полупроводников и ОС. Поэтому для СД и USB Аудиолинка переходные емкости я поставил в два раза больше.
а при входом сопротивлении усилителя ТА8263 - 90 кОм частота начала среза хайпассом (ФВЧ) первым порядком составляет примерно с 50 Гц (τ -200).
Вот почему бас вроде бы был, но только при максимуме усиления сабового усилителя и все равно слабый и перекошенный!
Далее - тонкомпенсация поднимает низы и верхи с килогерца в обе стороны и в результате результирующая АЧХ имеет все время провал в середине, выравниваясь только почти на максимальной громкости.
А далее конденсаторы (С403, 404) перед входами в усилитель ТА8263 номиналом в 3,3 нФ лоупассом (ФНЧ) примерно с 10-12 кГц опускают все вниз – но это уже неважно.
Далее я поступил следующим образом – выпаял резисторы 2,2 кОм (R281, 282), чтобы оборвать цепочку подъема высоких в тонкомпенсации и поменял один кондер 56 нФ на 150 нФ (общая емкость стала 206 нФ, но реально там лучше больше 180 нФ не ставить), чтобы тонкомпенсация начинала работать гораздо ниже, не с 600 Гц, а с 300 Гц (но это я делал под себя – все-таки реактивная авиация дает себя знать –мне на малых уровнях звука низов требуется больше, а середину слышу хорошо).
Далее увеличил емкость по скорости падения и нарастания паузы, чтобы избавиться щелчков при переключении треков, особенно когда работает USB Аудиолинк. Там стояло 2,2 нФ, я поставил 47 нФ.
В результате появился, наконец-то долгожданный классный бас где-то с 20 Гц, середина и верхи пошли линейно до 17 кГц - дальше не слышу. На малых громкостях бас мягко обволакивает, а верхи не режут слух.
А теперь краткое руководство по выводу линейных выходов с однодисковой CD магнитолы BR2B 66 AR0 модель 14794008:
1. Отключить питание на выходной усилитель (снять первую маленькую перемычку около выходного усилителя (JS906)).
если входное сопротивление внешнего усилителя 90 кОм, а также внутреннего - устанавливать 0,47-1,0 мкФ)
9. На 26-27 и 24-25 выводах АП поставить (С241, 242, 243, 244) 220 нФ (фильтр НЧ), сдвиг на одну октаву вниз.
13. Выпаять 2 резистора (R281 и R282) по 2,2 кОм, чтобы исключить работу тонкомпенсации на высоких частотах ((эти резисторы висят на 2 и 20 выводах АП).
16. Поменять конденсаторы С401, С402 на 2,7 нФ около выходного усилителя (в случае если голова будет работать через свой усилитель).. но это не критически. Как показал опыт - это очень мало влияет на звук, поэтому сейчас я эти конденсаторы не трогаю.
17. Увеличить конденсатор (С255) на 19 выводе АП до 47 нФ (увеличение времени спада и нарастания Mute, чтобы исчезли щелчки при переключении дисков).

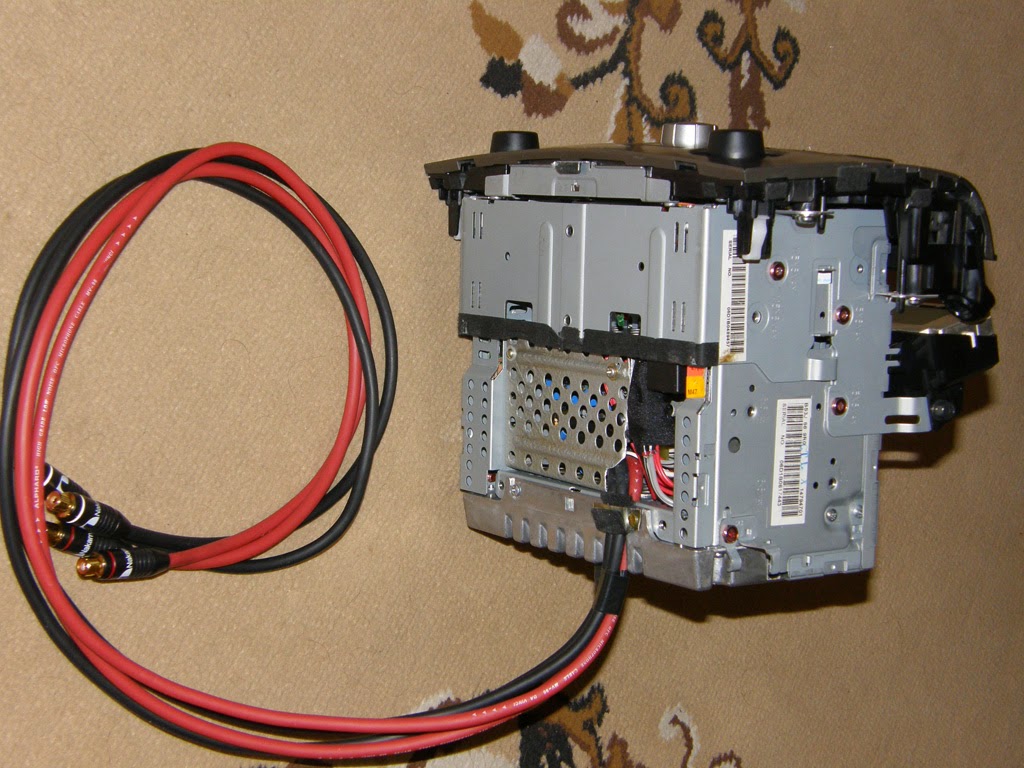

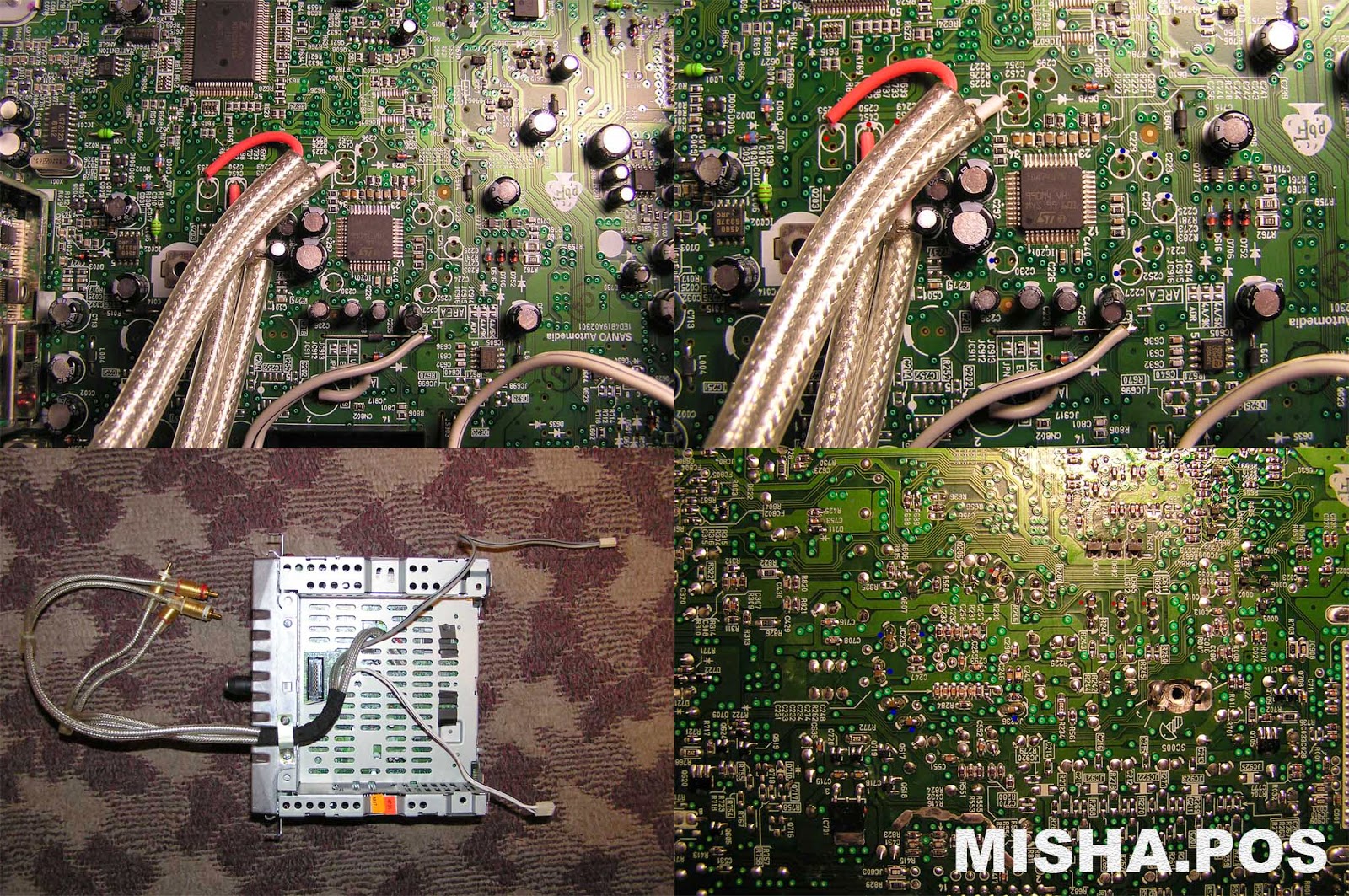

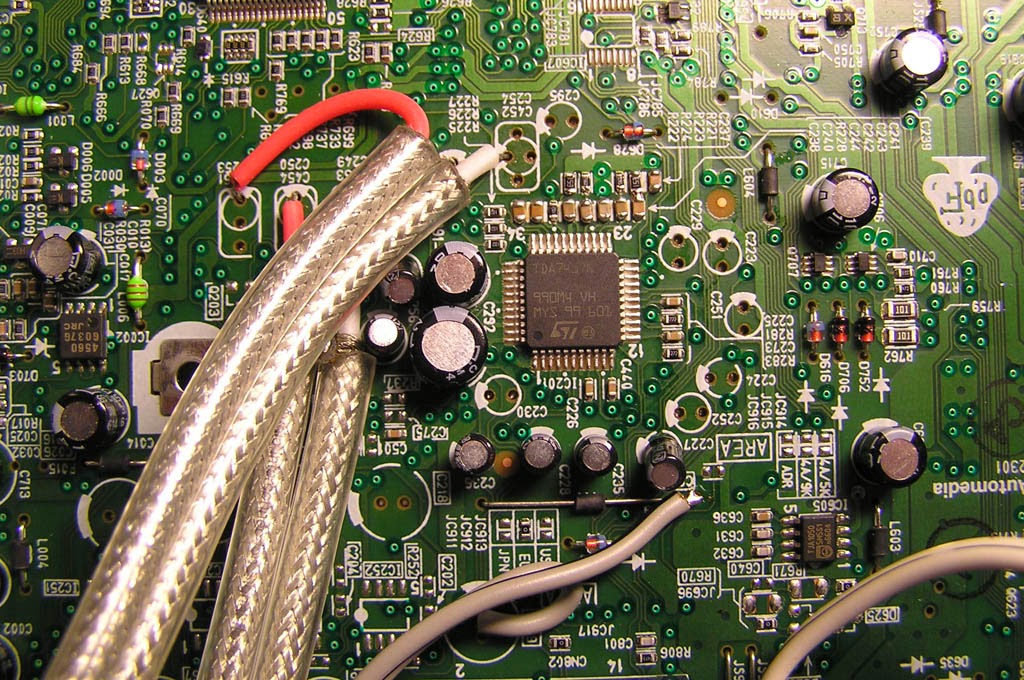

18. Припаяться к выходам конденсаторов С249, C250, C253, C254 , землю взять аналоговую и вывести наружу линейные выводы. В случае использования предварительного усилителя эти конденсаторы перенести на плату предварительного усилителя.
19. Устанавливаем на входе питания +12 вольт отсутствующие конденсаторы С542 и С560 примерно в пределах 47-100 нФ (что под руку подвернется из выпаянных).
Добавления:

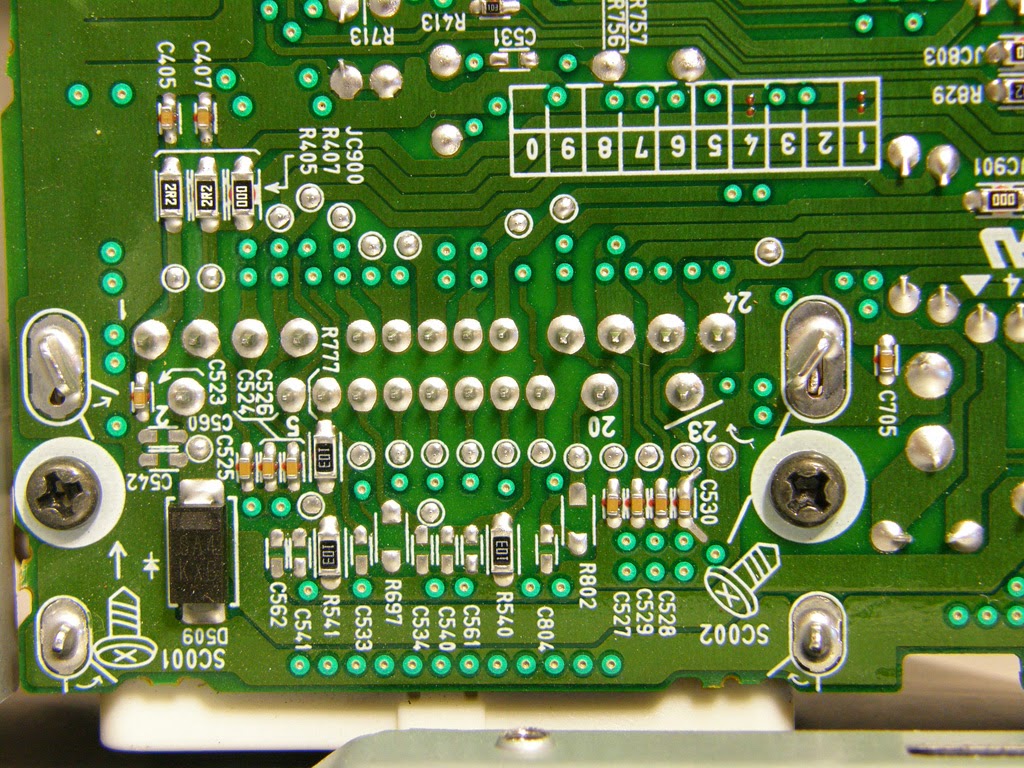

1.Обнаружился также косяк платы по разводке дорожек. Получается, что дорожки, которые идут после АП после конденсаторов к выходному усилителю ловят помехи от цифровой шины (особенно тыловые каналы).
Поэтому я предлагаю в случае применения предусилителя – конденсаторы С249, С250, С253, С254 перенести на плату предварительного усилителя, и тогда эти дрожки не будут задействованы.

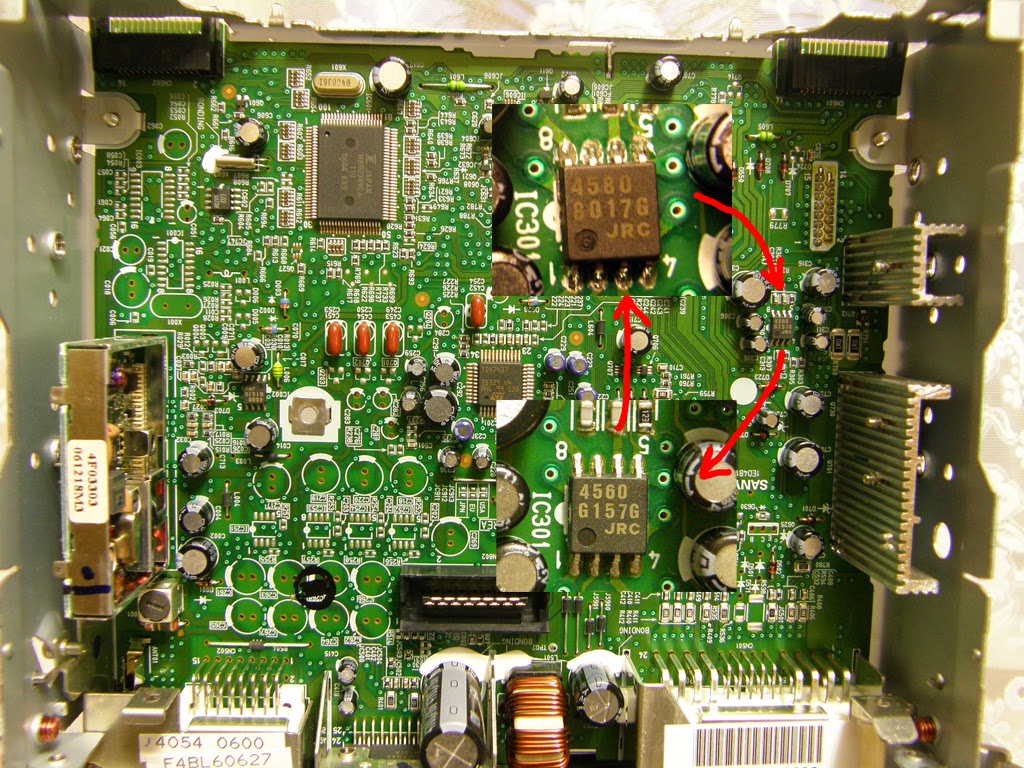

2.Был перепаян предварительный ОУ на плате - 4560 заменен на 4580 - ну что - как-то лучше стали верха.
ОУ 4580 просто меньше шумит и более быстродействующий. М ожно применять и другие типы ОУ, но ставить с быстродействием выше 15 не имеет смысла, возбудиться может. (Возбуждение проявляется не в полном отсутствии работы ОУ, это надо смотреть осциллографом – возбуждение проявляется в виде 20-50 милливольтовой синусоиды на выходе, частотой 200-500 кГц. Лечится установкой дополнительных блокирующих емкостей.)
3.Выходной сигнал с АП в состоянии раскачать усилитель с чувствительностью от 0,5 вольт RMS. Но все равно этого недостаточно, чтобы реализовать весь динамический диапазон музыкального сигнала.

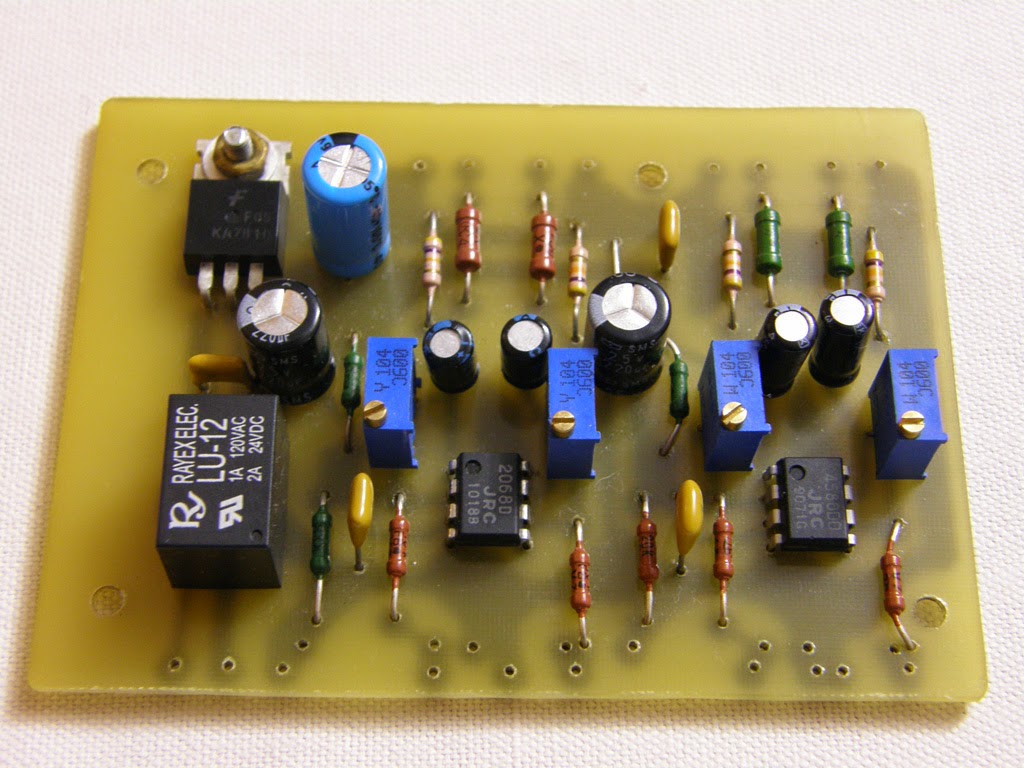

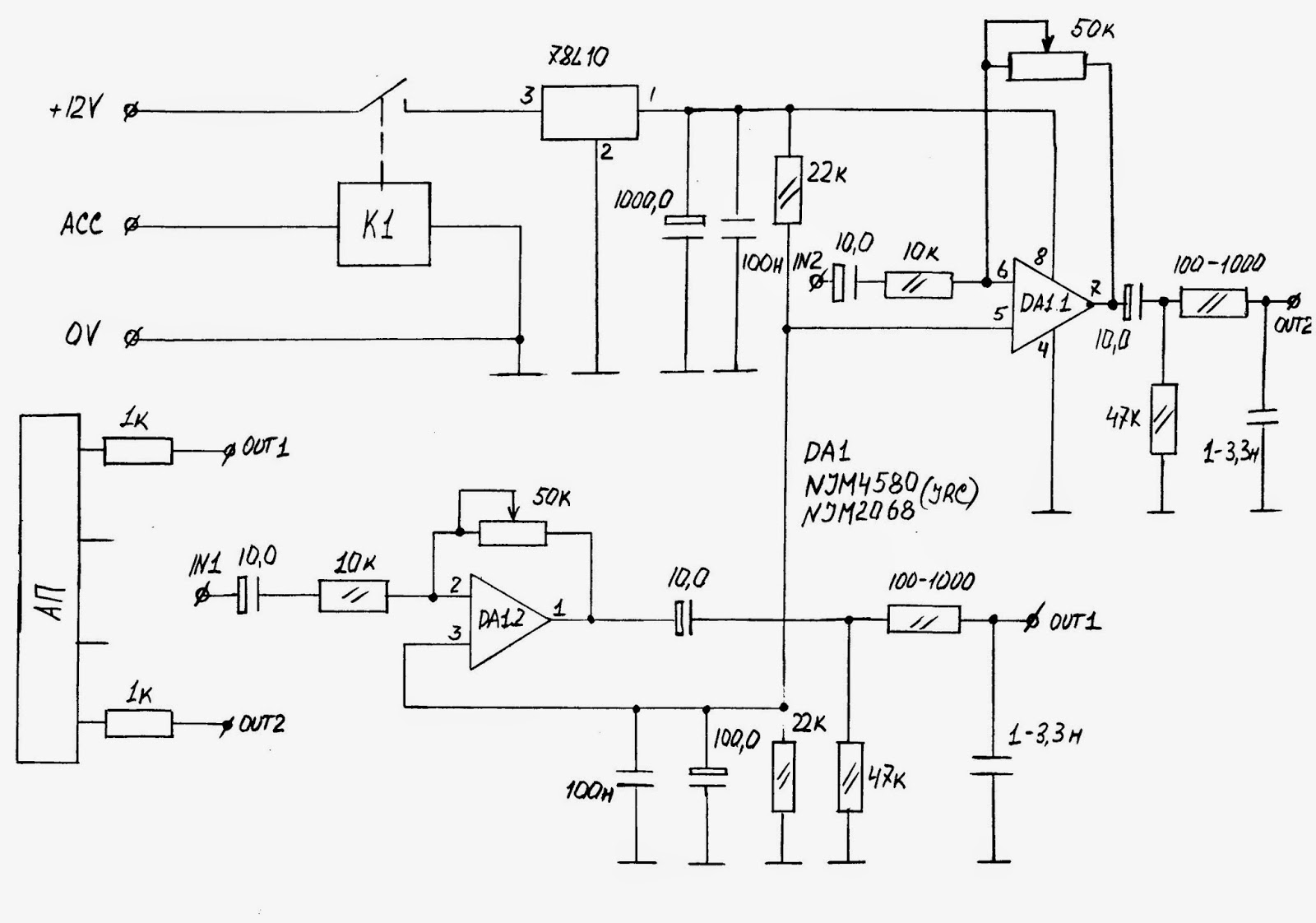

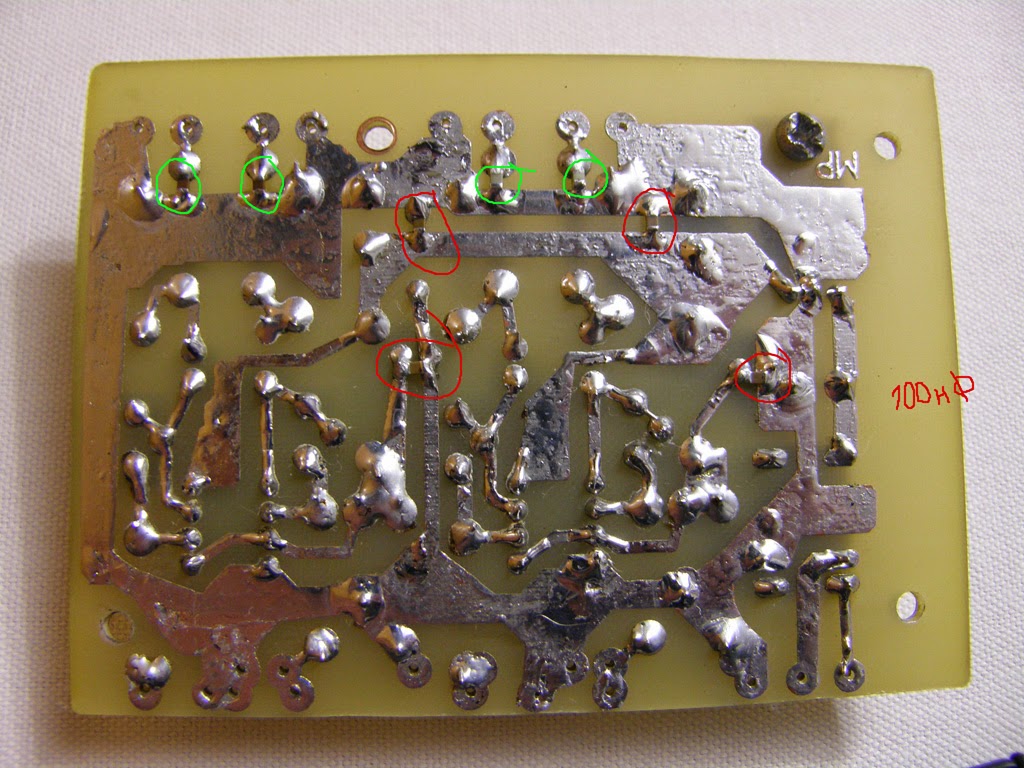

Для этой цели был изготовлен и установлен экспериментальный предварительный усилитель на усилителях HJM 4580 JRC.
4.Далее попытался по осциллографу смотреть на наводки, которые гуляют на выходе с АП (они там вроде микроскопические, но очень явно присутствуют - это последствия проникновения туда цифровой шины в основном по питанию).
На АП я поставил 820 микрогенри (сопротивление дросселя 23 ом), а на предвар 33, токи там маленькие (максимум 10 мА), поэтому можно использовать и аксиальные и любые другие, какие попадутся по руку, но маленькие по высоте. На АП дроссель поставил вместо R234 (можно использовать там например и 100 микрогенри, но тогда надо оставлять (или на весу все припаять обыкновенный на 0,125 Вт) резистор 20-22 ома - этот резистор вместе с конденсатором 220 мкФ образует НЧ фильтр с частотой среза 30 Гц, а без этого резистора (если только дроссель) частота среза будет от 1-2 кГц), а на предвар перерезал дорожку, зачистил и припаял дроссель.
