Клапан pcv mazda 6 gh замена
Как заменить клапан PCV (Positive Crankcase Ventilation / клапан принудительной вентиляции картерных газов) на V6?
В общем, какие будут советы по замене?
Serus Escape 3.0 2001
Что неужели никто это клапан не менял. :(
А кто-нибудь хоть знает о его существовании?
После 100 т. км. его замена критически важна для нормальной работы двигателя!
DSofT Freude am Fahren
❝ Цитата(Serus @ May 4 2009, 05:25)
Что неужели никто это клапан не менял. :(
А кто-нибудь хоть знает о его существовании?
После 100 т. км. его замена критически важна для нормальной работы двигателя!
Его меняют вместе с заменой свечей, просле снятия впускного коллектора он как на ладони. Может это поможет:
alexsem
Господа,а подскажите пожалуйста номерок этого клапана а то хочется поменять,вот,и желательно где в наличие а Питере,но можно и код.Может какие есть аналоги а то даже официалы теряются с номеркомюЗаранее спасибо.
Resaluca
❝ Цитата(DSofT @ May 4 2009, 14:14)
Его меняют вместе с заменой свечей, просле снятия впускного коллектора он как на ладони. Может это поможет:
А кто нибудь может или на схеме или на фотке указать, что это за штуковина?? :)))
DSofT Freude am Fahren
❝ Цитата(Resaluca @ Aug 10 2009, 14:35)
А кто нибудь может или на схеме или на фотке указать, что это за штуковина?? :)))
Большими желтыми буквами написано прямо посреди картинки PCV VALVE. И стрелка нарисована. Догадайтесь с пятнадцати попыток, где клапан PCV?
Resaluca
❝ Цитата(DSofT @ Aug 10 2009, 21:43)
Большими желтыми буквами написано прямо посреди картинки PCV VALVE. И стрелка нарисована. Догадайтесь с пятнадцати попыток, где клапан PCV?
\
Ну с учетом того, что по данной сноске у меня почему-то ничего не открывается ни одним браузером, просто красивый черный фон, то даже с 10000 попыток я не догадаюсь :)))
DSofT Freude am Fahren
❝ Цитата(Resaluca @ Aug 10 2009, 15:05)
\
Ну с учетом того, что по данной сноске у меня почему-то ничего не открывается ни одним браузером, просто красивый черный фон, то даже с 10000 попыток я не догадаюсь :)))
7 лет
Фотографический отчет по очистке шланга и фильтрующей губки магистрали низкого вакуума системы PCV (рециркуляции картерных газов).
Рекомендуется сомвещать с чисткой дросселя с периодичностью прохождения планового ТО.
В некоторых случаях помогает от затупов, рывков и уменьшает амплитуду колебаний холостых оборотов при движении накатом.
Сначала откручиваем четыре крепежных болта кожуха воздушного фильтра по периметру.
Если это сделать не получится (некоторые труднодоступны для коротких или широких инструментов) из-за отсутствия подходящих инструментов, значит вы не сможете промыть губку, но всё же сможете промыть трубку.
RIDD
при исправном маслоотделителе смысла выводить на улицу вентиляцию картера нет. Но почитав комментарии понял что исправных клапанов практически нет, и даже если поменять его на новый проблема не уходит, следовательно масло давит и при исправном клапане. Значит лучше на улицу выводить

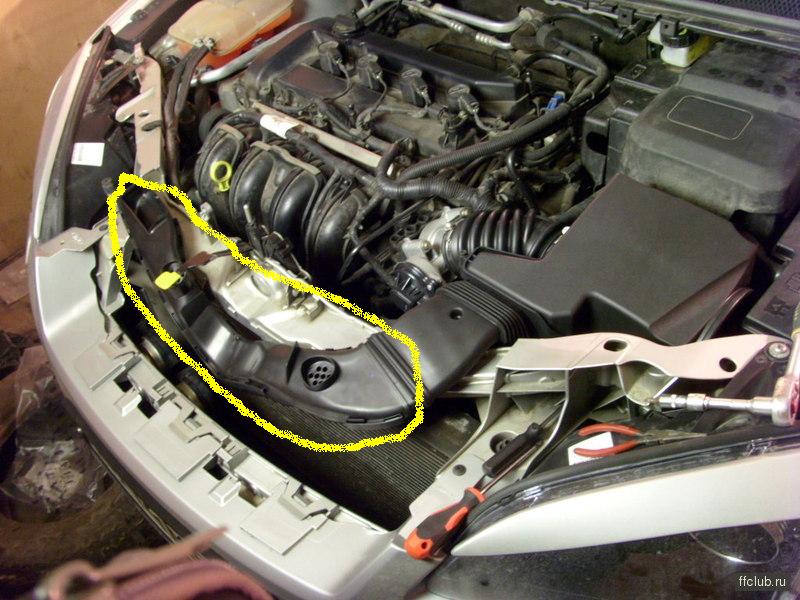

Не может ли вот этот воздуховод забиться ?? Или сам по себе влиять на эти процессы
Мужики, на выходных решил просмотреть болты которые нужно откручивать (кроме фоток двигателя с elcats ничего не имел) - это же пипец какой то - чтобы снять этот впускной коллектор наверно нужно что-нить сломать.
Есть у кого доки из ETIS по процедуре или чистки этого PCV клапана или по процедуре снятия впускного коллектора? Может что бы снять нужно вынимать двигатель? или радиаторы снимать?
Мишуха
да нет если этот воздуховот забъется то просто двигатель не заведется соответственно и разряжения не будет и масло из картера сосать не будет. на форуме где то должно быть как снимать впускной коллектор, но я не нашел
mitia
Как раз если он забъется, не полностью конечно, будет излишнее разряжение. Причем еще до фильтра. Это черевато нарушением работы системы вентиляции.
bogart
В нормальных автомобилях все картерные газы фильтруются и заводятся перед дросселем. Только так можно правильно контролировать давление во впускном коллекторе. Это теория.
19 сент ября 2010
19 сент ября 2010
Движок разобран, хочу заодно проверить исправность работы клапана PCV. Я правильно понял, в одну сторону он должен пропускать, в другую - с трудом? И как проверить исправность работы маслоотделителя?
Наличе масла во впускном коллекторе указывает о неисправноти вентиляции или ещё о чём то?
shtativnik
Меня другое смущает, пусть клапан открыт, излишнее разряжение в картере должно компенсироваться через этот шланг, идущий от крышки ГРМ к корпусу фильтра. А если и в корпусе фильтра (до фильтра) разряжение создается, тогда не минуемо масло сосать в коллектор будет.
19 сент ября 2010
Так его и сосёт. Загляни во впускной, сняв дроссель - масло блестит. Отложения в коллекторе, на дросселе и вихревых заслонках МАСЛЯНИСТЫЕ.
На мондео клубе нарыл ссылку снятого коллектора. На фото даже видно отверстия куда подсоединяется шланг клапана псв
фото
20 сент ября 2010
InOut
Мечтаю, заткнуть дыру, куда вставляется клапан PCV.
Что-то по указанной Вами ссылке, я не прочитал, что человек, демонтировал клапан и заглушил отверстие.
как раз таки ниже этот чел пишет
| цитата: |
| . Сняв коллектор, получил доступ к масляному сепаратору, не снимал, ртом проверил работу клапана ( дунул, потянул в себя), работает хорошо. |
20 сент ября 2010
на 90% уверен, что моё авто перестанет жрать масло.
Вот смотри.
Клапан PCV втыкается в маслоотсекатель. Мне, кажется, что этот маслоотсекатель, по какой-либо причине НЕ состоятелен (возможно он мертворожденный), и он не выполняет свои обязанности.
Клапан открывается когда внутри мотора давление повышено или когда во впуске разрежение (кто-то пишет, что разрежение может создаваться когда едим с закрытой заслонкой (включена передача, - авто катится с горки, например)) Вместе с картерными газами во впуск попадает масло (пары). Из впускного коллектора оно попадает в цилиндры где и сгорает.
З.ы. губка под фильтром девственно чистая, а во впускном коллекторе масла плещется.
20 сент ября 2010
Этот клапан PCV двустороннего действия:
При значительном разряжении ХХ, торм двигателем:
Шарик полностью втягивается и должен закрывать клапан (в свободном состоянии он также закрывает клапан.
По мере открытия дросселя клапан занимает промежуточное положение. Картерные газы проходят.
При максимальной нагрузке разряжение мало и клапан открывается при превышении давления внутри картера.
Так вот трубка, которая идёт в возд фильтр нужна для того, чтоб в режиме ХХ , когда клапан закрыт газы шли в возд фильтр.
Теперь представьте. клапан . ается масляными отложениями и на ХХ уже не хватает разряжения чтоб полностью его закрыть. И как вы говорите масло сосётся во впуск.
Или трубка забита . Тогда опять повышенное разряжение в картере и из него сосёт.
Я вчера заглядывал в коллектор, там есть масло. Сейчас масло не жрёт после замены колец
Клапан PCV – это маленький, важный и очень противоречивый для многих механизм. Рассмотрим, что такое клапан PCV, как его проверить и что у него внутри.
Интерес автовладельцев к клапану PCV стремительно и равномерно растёт. Если в мае 2016 года было всего около 1500 запросов в Яндексе об этом клапане, то в мае 2017 этот показатель плавно вырос почти до 7000, что подчёркивает возрастающий интерес к этому девайсу.
Также многие заблуждаются в его предназначении и принципе работы. Поэтому на этой странице попробуем расставить все точки над всем, чем можно.
Для чего нужен клапан PCV
Многое про этот клапан уже мной рассказано на странице Система вентиляции картера.
Так для чего же нужен клапан PCV?
Клапан PCV входит в систему вентиляции картера и призван регулировать прохождение картерных газов в задроссельное пространство впускного коллектора.
Именно регулировать! Многие ошибочно считают, что это обычный обратный клапан и даже встречаются случаи установки вместо него обратного клапана. Но этого делать нельзя и данные манипуляции гарантированно приведут к нарушению работы двигателя на холостом ходу.
Дело в том, что этот “плавающий” клапан имеет несколько режимов работы и главная его задача – это ограничивать доступ картерных газов из картера в задроссельное пространство. Ключевое слово – ограничивать, а не прекращать полностью! Это очень важно.
Вот пример его работы
Как видим, клапан полностью закрыт на остановленном двигателе, а в режиме холостого хода, он пропускает газы частично.
При повышении оборотов, клапан PCV открывается и при высоких нагрузках он открывается полностью.
Из этого следует, что если поставить вместо него простой обратный клапан, то на автомобилях с ДАД увеличатся обороты и, следовательно, уменьшаться шаги регулятора холостого хода, потому что ЭБУ будет пытаться обороты снизить. А на автомобилях с ДМРВ это будет самый банальный подсос неучтенного воздуха, что тоже ничего хорошего не принесёт.
Поэтому для стабильной работы двигателя необходимо, чтобы там находился именно этот клапан и он должен быть, естественно, исправным.
Как проверить клапан PCV
Проверить клапан PCV можно как физически, так и программно. Да-да, программно. У него хоть и отсутствуют провода и он не управляется блоком управления двигателем, но своё влияние на систему оказывает и, значит, принимает участие в процессе управления двигателем.
Примечание. В конце страницы я добавил видео, в котором показал, как проверить клапан программно и на слух.
Дело в том, что двигателю нужна строго определённая масса воздуха для работы на заданных оборотах. Эта масса воздуха регулируется регулятором холостого хода (РХХ).
Если необходимо увеличить обороты холостого хода, то ЭБУ увеличивает шаги РХХ и в двигатель поступает больше воздуха. Если необходимо снизить обороты, тогда всё происходит наоборот. Ничего сложного.
Именно этот алгоритм позволяет нам без проблем проверить исправность клапана PCV. Об этом я рассказывал в видео, которое расположено выше.
Если совсем не понимаете о чем речь, тогда рубрика диагностики Шевроле своими руками для Вас. Она не большая, но очень подробная и пошаговая, поэтому сложностей возникнуть не должно.
Собственно, подключаем адаптер к автомобилю и прогреваем его до рабочей температуры. Смотрим на шаги РХХ. Они, допустим, составляют 24 шага
Отключаем трубку клапана от впускного коллектора. Шаги РХХ должны снизиться вплоть до нуля
Это означает, что клапан PCV не заклинивший в открытом положении, потому что он весь воздух через себя не пропускал.
Теперь необходимо проверить, что клапан не заклинил в закрытом положении. Для этого подключаем всё обратно ко впускному коллектору и запускаем двигатель на холостом ходу.
Наши шаги вернулись к своему значению 24. Пережимаем полностью трубку между клапаном и впускным коллектором. При исправном клапане шаги РХХ должны подрасти на 3-5 шагов. Это означает, что клапан небольшую часть воздуха пропускал через себя на холостом ходу, что, собственно, и должен был делать.
Данным методом я пользуюсь очень давно и он меня никогда не подводил.
Но, если у Вас нет адаптера для диагностики, то оценить ситуацию можно и без него.
1.Отключаем шланг клапана PCV от коллектора – обороты должны резко возрасти, а затем плавно прийти в норму. Значит клапан PCV не заклинивший в открытом положении.
2.Собираем всё обратно и запускаем двигатель. Пережимаем шланг от клапана PCV к впускному коллектору. При этом обороты должны совсем немного просесть, а клапан должен издать четкий щелчок.
Также можно его проверить, следующим образом. Выкручиваем клапан
И подключаем его выкрученным к впускному коллектору
Запускаем двигатель и прикасаемся к задней части клапана. При этом должен раздаваться чёткий щелчок.
На этом видео я показывал этот процесс.
Но необходимо понимать, что таким способом мы проверяем подвижность клапана PCV и что он не заклинивший, а пропускную способность клапана PCV таким способом на 100% не проверить.
Видео – Как работает и как проверить клапан PCV
На этом видео я показал, как проверить клапан программно и физически, а также показал, чем отличается исправный клапан от неисправного. А также оригинальный от неоригинального
Глушить клапан PCV или нет
Из всего вышесказанного можно сделать ещё один вывод. И вывод этот связан с глушением этого клапана.
Ни для кого не секрет, что многие автовладельцы наслушавшись советов в интернете, пытаются заглушить этот клапан, чтобы он, якобы, не загрязнял дроссельную заслонку и впускной коллектор.
Причина для такого “тюнинга”, конечно, “железная”, но мало кто думает о последствиях. Причём о последствиях не только для системы вентиляции картера, но и для работы системы управления двигателем в целом.
Ясно, что системе вентиляции картера от такой доработки лучше не станет. Но и система управления двигателем также изменит условия работы. В, частности, как мы поняли, это приведёт как минимум к изменению шагов РХХ на холостом ходу.
О таком случае я рассказывал в этом видео
Поэтому, если Вы не понимаете, что Вы делаете и не отдаёте себе отчет обо всех (всех. ) последствиях таких манипуляций, то рекомендую отказаться от такого рода действий.
Да и, вообще, клапан PCV глушить не стоит.
Устройство клапана PCV
Вот мы плавно подошли и к устройству клапана PCV, чтобы наглядно посмотреть, что он не такой простой, как кажется на первый взгляд и, что там не пружинка с шариком, как многие утверждают
После снятия резьбовой части
нам становятся доступны – плунжер, затем большая пружина и дополняет это всё малая пружина
Плунжер, как видно, выполнен под конус и имеет следы выработки
Казалось бы, это и всё. Но нет. Если потрясти корпус клапана, то четко слышно, что там что-то издаёт отчётливые звуки. Разбираем дальше
И находим мы там шайбу, которая и тарахтит, когда мы трясем клапан PCV
В эту шайбу вставляется наш плунжер и на ней также видны следы работы
Вот из этого состоит клапан PCV
Реальная проблема, к которой может привести неисправный клапан PCV
В этом видео ко мне приехал автомобиль с зависающими оборотами после запуска двигателя и при переключении передач. Всему виной оказался неисправный клапан PCV. Причем, после замены, проблема не ушла, так как был куплен неоригинальный клапан. После того, как я настоял купить оригинал (артикул 96495288), проблема ушла. Как я нашел неисправность смотрите в этом видео
Замена клапана PCV
Замена клапана PCV является, наверное, самой простой операцией в ремонте автомобиля. На многих автомобилях для его замены даже ничего не нужно, кроме нового клапана. А на таких автомобилях, как Шевроле Лачетти, может понадобится ещё и гаечный ключ, так как сам клапан PCV вкручен в клапанную крышку. На большинстве других автомобилей данный клапан просто вставляется своими штуцерами в шланги отвода картерных газов. Как, например, клапан GM94580183. За фото спасибо участнику нашего сообщества Андрею (Шевроле Реззо)
Для замены клапана, нам понадобится купить новый клапан PCV. Для Лачетти оригинал GM96495288
Собственно, замена клапана PCV состоит из четырёх простейших операций:
Внимание! Будьте осторожны, данный клапан очень хрупкий и при откручивании или чрезмерном затягивании его резьбовая часть может отломиться от клапана PCV и остаться в клапанной крышке. Такое происходит очень часто!
Поэтому при установке клапана PCV лучше его затягивать от руки, а резьбу смазывать смазкой для поршня суппорта или хотя бы медной смазкой.
Думаю, на все основные вопросы я ответил, но если ещё есть не основные вопросы , то можно обсудить их в комментариях.
Теория газов
Все мы прекрасно помним, что мотор работает вследствие сгорания топливо-воздушной смеси. В момент, когда в камере сгорания начинается этот очень красивый, но невидимый глазу процесс, там резко возрастает давление. Это давление толкает поршень вниз, поршень давит на свою шейку коленвала, а тот выполняет свою непосредственную работы: преобразует поступательное движение шатуна поршня во вращательное, которое передаёт на маховик двигателя. Картинка идеальная, но в жизни, как вы понимаете, что-то всегда идёт не так. В нашем случае не все газы, образующиеся во время горения, выходят потом через выпускной клапан в систему выпуска. Часть их обязательно прорывается в картер. Грубо говоря – под поршень. Происходит это по простой причине: как бы плотно ни прилегали компрессионные кольца, у них всегда есть хотя бы минимальный зазор – иначе поршень просто не смог бы ходить внутри цилиндра. А на холодном моторе этот зазор ещё больше, так что газ, который находится под очень большим давлением, лазейку в картер мотора всегда найдёт. Чем это грозит?
В этих газах есть всё то, чего не любит моторное масло. Не полностью сгоревший бензин, пары воды (они всегда есть в воздухе), частички нагара – всё это оседает в моторном масле. Ничего хорошего, конечно, после этого не происходит: масло усиленно стареет и перестаёт нормально работать. Но это не самое страшное.
Одним словом, как-то эти газы надо выводить. И для этого придумали систему вентиляции картерных газов.
Открыто и закрыто
Изначально система вентиляции была примитивной – открытого типа (или эжекционная). Помните такое потрясающее слово – сапун? Вот это и было той самой открытой системой вентиляции. Через гордо торчащий сапун в атмосферу выбрасывались картерные газы со всеми их прелестями в виде сажи, масла и прочей гадости. А иногда оттуда ничего не выбрасывалось, потому что особой эффективностью такая система не отличалась.
Не отличалась хотя бы просто потому, что на холостых оборотах давления картерных газов не хватало, чтобы они выводились из мотора. Всё прорвавшееся в картер в нём и откладывалось в масло. Кроме того, всегда была вероятность через сапун хватануть грязного воздуха, который потом оказался бы в картере. Там все примеси из этого воздуха осели бы в масло, а это существенно снизило бы ресурс цилиндро-поршневой группы. В общем, ничего хорошего в сапуне не было, и система прямо-таки требовала серьёзного пересмотра. И в результате такого пересмотра появилась современная система PCV (positive crankcase ventilation) – принудительная система вентиляции.
Системы PCV отличаются по реализации. Они могут быть проще или сложнее, с двумя контурами, с эжекторным насосом, с редукционным клапаном. Но мы рассмотрим самую простую и распространённую систему с одним клапаном PCV. Итак, как это работает?
Решением первой задачи занимается как раз тот самый клапан PCV. Во время работы на минимальных оборотах он практически закрыт. А значит, в коллекторе остаётся разрежение, а так как в таком режиме выброс картерных газов минимален, даже небольшого их отвода вполне достаточно. По мере роста оборотов коленвала клапан начинает открываться. Это необходимо по двум причинам: во-первых, разрежение падает, а значит, нужно более интенсивно откачивать газы, а во-вторых, количество этих газов растёт. Открытие клапана позволяет удалять большое количество газов даже при небольшом разрежении во впускном коллекторе.
Второй вопрос – это очистка картерных газов. Тут есть несколько способов, но наиболее простой и очевидный – это установка маслоотделителя. В нём есть сложный лабиринт, по которому движутся газы. Во время прохождения лабиринта скорость движения падает, а капельки масла оседают на его стенках, откуда стекают обратно в картер. Более-менее чистый воздух после этого поступает опять во впуск. Конечно, маслоотделители бывают разных конструкций – лабиринтные или центробежные, но задачу они решают одну и ту же.
У системы PCV есть ещё одно небольшое, но важное преимущество: после пуска холодного мотора в мороз в дроссельную заслонку попадает и тёплый воздух из системы вентиляции. Прогрев проходит быстрее и теоретически – менее травматично для холодного пуска. Правда, при условии, что система исправна. А она иногда всё-таки выходит из строя.
Работает или нет?
Существуют десятки способов проверить, работает ли клапан PCV (для краткости – КВКГ, клапан вентиляции картерных газов). Почти все они порождены сумрачным народным гением и сводятся к тому, чтобы проверить, прут ли газы из мотора или нет. Наиболее простой способ – открутить крышку маслозаливной горловины и посмотреть, что произойдёт дальше. Если приложить руку и почувствовать давление валящих оттуда газов – КВКГ не работает. Отчасти правда в этом есть, но не во всём. Потому что если, например, поршневая очень устала жить, то повышенное давление тоже будет. Даже если клапан работает. А на некоторых моторах (например, BMW с Valvetronic, N42, N46 и иже с ними) даже с исправной системой вентиляции некоторое давление может быть, так что этот способ помогает мало. То же самое и насчёт всасывания воздуха. Мол, в исправном моторе крышка будет присасываться к горловине. Обычно – да, но не обязательно. Если всасывается очень сильно, то, возможно, клапан заклинил в открытом положении или у него порвалась мембрана.
Всё то же самое относится и к проверке воздушного фильтра. Масло на этом фильтре – это не обязательно признак почившей системы вентиляции. Оно там может быть из-за той же убитой поршневой группы. Однако если вы уверены, что ЦПГ исправна, а масляный щуп вылетает со своего места, это действительно может быть признаком неисправности системы ВКГ. Особенно если есть сопутствующие проблемы (например, то же масло на воздушном фильтре).
Есть ещё один способ проверки, о котором часто говорят в Интернете, – снять клапан и потрясти им. Если внутри ничего не бренчит, он заклинил. И это тоже не лучший способ диагностики.
Гораздо лучше снять патрубки вентиляции (обычно это сделать не сложно) и посмотреть, что у них там внутри. Если они забиты отложениями, то клапан, скорее всего, тоже забит и, вероятно, не работает. В этом случае патрубки стоит промыть, а клапан просто поставить новый. Заодно есть повод как минимум проверить компрессию: может оказаться, что этот шлак в системе неспроста, и пора подумать о ремонте мотора.
Не стоит забывать о том, что лабиринт маслоотделителя тоже со временем покрывается отложениями. Это приводит к похожим симптомам: в картере растёт давление, возможны течи масла через уплотнения и сальники. В этом случае всё приходится промывать. Самое печальное, что грязные картерные газы могут загадить не только дроссельную заслонку и весь впуск, но и сократить этой дрянью жизнь другой системе – системе рециркуляции отработавших газов EGR. Так что затягивать с ремонтом вентиляции не стоит.
Ну и последнее. Когда маслоотделитель забит, масло может попадать прямо во впуск. Это приводит к дымности, а если система вообще на ладан дышит, то к росту расхода масла. Всё это по симптомам похоже на износ маслоотражательных колпачков или поршневых колец. Не стоит сразу лезть в кубышку (если она вообще есть) и торопиться всё это менять. Иногда достаточно привести в порядок систему вентиляции картерных газов, и проблема решится малой кровью.
