Как выглядит блок сигнализации шерхан

Обновлено: 28.01.2025

Снгализация SCHER-KHAN MAGICAR 7 работает на расстоянии до 1500 м. между брелоком и процессорным. В Шерхан есть функция автоматического запуска двигателя. Ее можно настроить по командам: брелка, таймера, по температуре в салоне, напряжению аккумулятора. Функции можно комбинировать. Сигнализация подходит для автомобилей с механической или автоматической КПП.

Комплектация поставки сигнализации scher khan

Комплект поставки scher khan 7

Руководство по эксплуатации 1
Руководство по установке 1
Процессорный блок SCHER-KHAN MAGICAR 7 1
Брелок-коммуникатор 1
Дополнительный брелок 1
Датчик удара с кабелем CN6 1
Датчик вызова из автомобиля с кабелем CN7 1
Антенный блок 1
Датчик температуры. 1
Реле блокировки с колодкой 1
Сирена 1
Концевой датчик капота/багажника с проводом 1
6-контактный силовой разъем с кабелем и предохранителем CN1 1
6-контактный силовой разъем с кабелем и предохранителями CN2 1
6-контактный силовой разъем с кабелем и предохранителями CN3 1
11-контактный разъем управления CN4 1
6-проводной кабель подключения антенного блока CN8 1
2-проводной кабель подключения дополнительных каналов CN9 1
Наклейка датчика вызова 2
Наклейка под антенный блок 1
Наклейка на стекло 2
Дополнительные компоненты SCHER-KHAN MAGICAR 7
Дополнительные компоненты не входят в комплект поставки и приобретаются отдельно.
Брелок-коммуникатор SCHER-KHAN MAGICAR 7 (с дисплеем)*
Брелок SCHER-KHAN MAGICAR 7 (без дисплея)*
Программатор SCHER-KHAN CM4
Модуль обхода иммобилайзера SCHER-KHAN BP-2
Модуль обхода иммобилайзера SCHER-KHAN BP-3

Функционал сигнализации Шерхан

Важные функции Шерхан магикар

Дистанционный запуск двигателя и автоматический
Отображение состояния автомобиля на брелке
Датчик тахометра

scher khan magicar7

Турботаймер с интеллектуальным режимом работы
Охрана автомобиля с работающем двигателем
Функция энергосбережения батарейки
Встроенный в ЖКИ брелок таймер парковки, фиксирующий время, прошедшее с момента постановки автомобиля на стоянку;
Функция блокировки кнопок на брелоке
Будильник

Функции брелка

Функции процессорного блока

Технические характеристики

Технические характеристики SCHER-KHAN Magicar 7

Описание возможности брелока сигнализации

Символы на дисплее брелка

Символы брелка Шерхан магикар

Соответствие кнопок брелков основного и дополнительного

Соответствие кнопок брелков Шерхан

Поиск автомобиля

Для поиска автомобиля на стоянке коротко нажмите кнопку I брелока в режиме охраны. Система выдаст пять коротких сигналов сирены и десять вспышек световой сигнализации. При этом брелок выдаст один звуковой сигнал. В данном режиме система выдает короткие сигналы сирены независимо от значения программируемой функции 1-4.

Настройка брелка

Настройка режимов комфорта

Дистанционный запуск двигателя SCHER-KHAN

Настройка автозапуска

Зажмите кнопку II брелока на 2 секунды. Включится режим охраны, замки дверей закроются, двигатель автомобиля запустится. После этого, на дисплее брелка начнется обратный отсчет времени оставшегося до окончания работы двигателя в автоматическом режиме. Время работы двигателя можно запрограммировать на 5, 15, 25 или 45 минут

В момент запуска:

СИГНАЛ СИРЕНЫ: Один сигнал

АВАРИЙНАЯ СИГНАЛИЗАЦИЯ: Вспыхнет один раз

СВЕТОДИОДНЫЙ ИНДИКАТОР: в режиме охраны начнет мигать с частотой 1 раз в сек

ДИСПЛЕЙ: Фары мигнут пять раз, изображение замка мигнет пять раз

СИГНАЛ БРЕЛОКА: Один короткий сигнал

Установка авто запуска по таймеру

Нажмите одновременно на кнопки (II+IV) брелока для включения или выключения запуска двигателя по таймеру. В системе предусмотрено четыре режима запуска двигателя по таймеру.

Первый режим позволяет запускать двигатель каждые сутки в заранее установленное время
Второй режим позволяет запускать двигатель периодически каждые 8 часов
Третий каждые 4 часа
Четвертый – каждые 2 часа, д
Два режима не могут быть использованы одновременно

Автозапуск по таймеру в определенное время суток

Нужно установить желаемое время запуска при помощи брелка:

1) Нажмите кнопки (II+IV) и выключите метку, если режим до этого был активирован

2) Выберите время запуска

3) Нажмите кнопки (II+IV) и включите метку Установка времени

Запуск двигателя по таймеру Шерхан 7

Автозапуск по температуре и напряжению АКБ

Настройка по достижению установленной температуры в салоне

Температурный порог может быть: -15 °С, -25 °С, +60 °С

Данная программируемая функция имеет четыре значения:

Ограничение количества таймерных запусков по температуре не используется (заводское значение)
Очередной таймерный запуск будет откладываться до тех пор, пока температура не опустится ниже -15 °С или выполнится условие по напряжению, назначенное программируемой функцией 1-20
Очередной таймерный запуск будет откладываться до тех пор, пока температура не опустится ниже -25 °С или выполнится условие по напряжению, назначенное программируемой функцией 1-20
Очередной таймерный запуск будет откладываться до тех пор, пока температура не поднимется выше +60 °С или выполнится условие по напряжению, назначенное программируемой функцией 1-20 Последний вариант предназначен для обеспечения функционирования кондиционера, при эксплуатации в условиях жаркого климата.

Запуск по достижению разряда АКБ до 11,5 В

Функция позволяет включить или выключить соответствующее условие для выполнения автоматического запуска по таймеру. Данная программируемая функция имеет два значения:

Ограничение количества таймерных запусков по напряжению аккумуляторной батареи не используется (заводское значение)
Очередной таймерный запуск будет откладываться до тех пор, пока напряжение аккумуляторной батареи не опустится ниже 11,5 В, либо выполнится условие по температуре

Настройка времени на брелке Шерхан 7 и 5 и др.

Такимобразом можно настроить часы на брелке Magicar 7, 11,12, 10 Mini. Нажатием на две сек. клавиш I и III одновременно. Подтверждение действий – надпись Pro9 и тональный сигнал пульта. Далее происходит автоматический переключение к настройке времени. Должен мигать циферблат. Кнопка I изменяет показания часов. II меняет значение минут. Выход из режима регулирования осуществляется нажатием на 2 сек. кнопок I и III.

В распространенность данного бренда на отечественном рынке основной вклад сделали не или превосходящее конкурентов качество, а разумное решение российского дистрибьютора работать непосредственно с автосалонами, где, как правило, установка сигнализации навязывается покупателю в списке дополнительного оборудования, а альтернативы не предоставляется вовсе. Однако это же сыграло и против марки – распространение однотипных сигнализаций на новых автомобилях, особенно привлекательных для угонщиков, привело к тому, что в интернете получили большую популярность не только фабричные кодграбберы для систем этой марки, но и схемы самодельных.

На сайте работает автоэлектрик-диагност, сертифицированный специалист StarLine. Если есть вопросы по автосигнализациям задавайте вопросы в конце статьи в комментариях или .

Характеристика сигнализации бренда Scher-Khan

Известный на автомобильном рынке бренд сигнализации SCHER-KHAN, принадлежащий российской компании МЕГА-Ф уже более десяти лет занимается разработкой оборудования для защиты автомобилей от угона. За это время производитель сумел накопить немалый опыт и заслужить признание потребителей, так что сегодня его вполне можно считать одним из лидеров российского рынка.

Впервые сигнализации, изготовленная под брендом Шерхан, появилась на рынке ещё в 1998 году, и это сразу стало знаковым событием для отечественных автомобилистов. Прежде всего, сигнализации производителя Шерхан примечательна тем, что при её создании не использовались программные наработки или комплектующие других производителей — всё создано практически с нуля.

Главной особенностью производства бренда производителя Scher-Khan является то, что российские специалисты занимаются лишь разработкой, в то время, как сами автосигнализации Шерхан производятся под заказ на заводах в Южной Кореи. Благодаря такому оригинальному подходу на выходе удалось получить автосигнализацию, отвечающую самым строгим требованиям качества и при этом вполне доступную по цене.

Криптостойкость Шерхан

На данный момент системы семейств Logicar (кроме серий с суффиксом i, но не iS!) и Magicar (до 13-й модели) не считаются криптостойкими, что подтверждает и статистика угонов, и тесты независимых изданий. В случае типовой установки, если владелец (как и большинство их) не утруждает себя знакомством с инструкцией по эксплуатации, стойкость сигнализации ко взлому снижается катастрофически, так как без задания пользователем пин-кода отключения сигнализации угонщик может отключить режим тревоги двумя нажатиями кнопки Valet, которую создатели Scher-Khan упорно размещают на самом видном месте – в светодиодном модуле.

В режиме Slave устаревшие системы Scher-Khan не имеют дополнительной валидации, то есть при взломе кода штатного радиобрелока полностью деактивируются, не проверяя правомочность доступа в автомобиль.

Общая проблема систем Scher-Khan, не позволяющая реализовать на их основе полноценные противоугонные комплексы – крайняя примитивность механизма блокировок запуска: в распоряжении установщика есть только одно встроенное реле блокировки (на ряде систем отсутствующее) и дополнительный слаботочный вывод на внешнее реле. Возможность сборки модульных комплексов, подключения беспроводных блокирующих реле, косвенной блокировки запуска по CAN-шине в актуальных системах Scher-Khan отсутствует.

В дополнение к легкости дешифровки кодовой посылки, которой страдает фирменный протокол связи Magic Code всех поколений, у него есть и фирменный изъян, прекрасно знакомый владельцам сигнализаций Logicar 1-3 – центральный блок сигнализации зачастую теряет синхронизацию с брелоком, переставая воспринимать приходящие с него команды.

Порядок перепрограммирования брелоков

Видео: Управление и настройка Scher-khan magicar

На примере наиболее часто фигурирующей в обращениях клиентов системы Logicar 1:

Нужно помнить, что в процессе программирования брелоков ранее запомненные стираются, поэтому за один раз нужно прописывать и основной (который обычно и теряет синхронизацию), и дополнительный.

Преимущества и недостатки сигнализаций SCHER-KHAN

Говоря о преимуществах сигнализации Scher-Khan в первую очередь нужно отметить:

высочайшее качество сборки;
удобную эксплуатацию;
надёжные фирменные алгоритмы шифрования сигнала;
чёткую и бесперебойную работу, как в мороз, так и в жару;
наличие уникальной системы энергосбережения, которая оптимизирует расход заряда в брелоке;
большой срок гарантии, составляющий целых 5 лет с момента покупки.

Откровенных же слабых сторон у сигнализации Шерхан практически нет. Единственные недочёты, которые удалось выявить изготовителям, путём опроса потребителей их продукции, касаются не очень высокой дальности действия брелока в отдельных моделях, а также неудобного для некоторых пользователей автозапуска.

В целом же, сигнализации Scher-Khan пользуются огромным спросом среди автолюбителей и, причём, делает это абсолютно оправдано. В отличие от многих, автосигнализациях предлагаемых конкурентами, бюджетных моделей, собранных из китайских комплектующих, устройства от Шерхан отличаются особой надёжностью.

Так что каждому водителю, который нуждается в надёжной и не слишком дорогой защите для личного легкового автомобиля, прежде всего, нужно обратить внимание на сигнализации производителя Шерхан, уже давно ставшую настоящим символом качества и абсолютной надёжности.

Телематические системы

С ростом популярности спутниковых охранных комплексов Шерхан вывел на рынок семейство телематических сигнализаций Universe, которые, однако, получили смешанные отзывы от установщиков:

Сигнализация имеет гибко программируемые каналы (флекс-каналы), которые через фирменный конфигуратор можно настраивать не только по условиям активации, но и задавать произвольные последовательности импульсов для различных событий, что позволяет адаптировать сигнализацию практически к любой машине. Однако именно программирование этих каналов отнимает изрядное время даже в тех случаях, когда тот же функционал можно было бы реализовать обычными аналоговыми выходами.
Первенец серии – Universe 1 – работал исключительно в Slave-режиме без дополнительной валидации, то есть угонщику для отключения недешевой сигнализации было достаточно имитировать сигнал со штатного радиобрелока управления. На следующих выпусках (Universe 2,3) появились классические носимые радиометки для подтверждения права доступа в автомобиль.
Для окончательной настройки сигнализации установщику ее необходимо было зарегистрировать на сайте разработчика, что прямо нарушает основной принцип секретности – к личному кабинету владельца не должен иметь доступа никто, кроме него самого.

Видео: Тест автосигнализаций на электронный взлом

Модели сигнализации бренда Scher Khan

Новая продукция от компании отличается большей надежностью и сильнейшей защитой. Имеются ввиду последние модели с пометкой MAGICAR. Нововведением этих охранных систем стала защита передачи кода, код который не доступен в открытом эфире. Это предотвращает перехват злоумышленниками нужной им информации и оставляет ваш автомобиль в безопасности. Охранная система приспособлена к различным условиям климата. Это прекрасно подойдет отечественному потребителю. Автосигнализации производителя Шерхан прежде всего доступна среднему классу. Средняя цена колеблется в пределах 6 000 рублей.

Модели автосигнализации Шерхан

Автовладельцы особенно отмечают надежность и помехоустойчивость сигнализаций данного бренда. При разработке устройств использовались собственные программные и технические наработки. Совместить соответствие высоким стандартам качества с низкой ценой удалось благодаря сотрудничеству с южнокорейскими производителями.

Схемы и конструкции данной автосигнализации разрабатываются в России, а комплектующие изготавливаются на заводах Южной Кореи.

Функцию автозапуска двигателя имеют такие модели как Magicar 7S, Magicar 7H, Logicar 3i, Logicar 4i, Logicar 5i, Mobicar 11, Mobicar A v. 1.0 и Mobicar A v. 2.0.

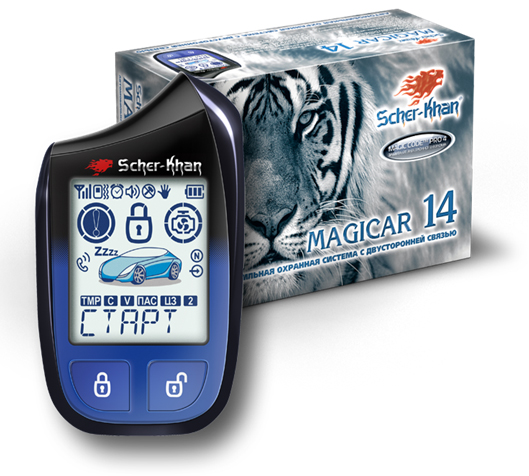

Новинка сигнализации бренда Scher-Khan

Последними поколениями сигнализаций производителя фирмы Шерхан стали Шерхан universe 1, Шерхан universe 2, Scher-Khan universe 3 и Шерхан magicar 14.

Австосигнализация Scher-Khan universe 1

Австосигнализация Scher-Khan universe 2

Возможности охранной системы

Сигнализации совместимы с современными шинами K-Line и CAN, что позволяет устанавливать их на самые последние модели автомобилей. Управляющий модуль, размещенный в салоне, контролирует дверные замки, систему зажигания и подачи топлива.

Второй уровень защиты обеспечивается за счет сирены, которая размещается в подкапотном пространстве. Она способна отпугнуть злоумышленников, привлекая внимания прохожих к попытке проникновения в салон.

Брелок сигнализации представляет собой многофункциональный блок с 4 кнопками и дисплеем. Независимо от модели устройства, брелоки имеют следующие базовые функции:

защита от перехвата радиокодов;
синхронизация показаний между устройствами;
двухканальное управление;
индикатор уровня заряда батареи;
пиктограмма заряда АКБ;
индикатор мощности сигнала двусторонней связи;
программирование функций сигнализации путем нажатия кнопок.

Сигнализация Шерхан принцип работы

Функционально сигнализация разделена на охранный и управляющий блоки. Блок охраны монтируется в салоне автомобиля и реагирует на попытки несанкционированного проникновения в салон и запуска двигателя. Для этого он оснащен датчиками удара, перемещения и каналом для получения данных с ЭБУ и датчиков открытия дверей.

К бортовому компьютеру, блоку управления двигателем и центральному замку модуль сигнализации подключается проводами или через шины CAN и K-LINE (при наличии таковых).

Инструкция по использованию

Подключение сигнализации Шерхан своими руками

Перед подключением автосигнализации необходимо определиться с местом размещения основных деталей комплекта.

Процессор размещается в скрытом месте салона и крепится пластиковыми хомутами или саморезами. Его нельзя устанавливать под капотом, где он будет подвержен влиянию высокой температуры и внешней среды.
Антенну нужно крепить вверху лобового стекла на расстоянии не менее 5 сантиметров от металлических деталей кузова. Провод от нее можно спрятать под обшивкой стойки.
Сирену нужно ставить под капотом так, чтобы в ее раструб не попадала грязь и вода. Место ее установки должно быть таким, чтобы ее невозможно было достать, не открывая капот.
Концевики на капоте и багажнике нужно защитить от воды и расположить так, чтобы в закрытом положении у них оставалось 5 мм свободного хода.
Датчик удара жестко крепится к кузову в салоне. Его следует монтировать так, чтобы оставить возможность доступа для регулировки чувствительности.

Провода прокладываются в местах прохождения штатной проводки. Особое внимание следует обратить надежности электропитания.

От качества контактов и целостности проводов зависит работоспособность автосигнализации и сохранность автомобиля.

Поэтапный процесс монтажа

Пример установки Scher-Khan на автомобиль приведен в
видеоролике.

Настройка сигнализации Шерхан

Привязка брелока

Настройка брелока курсорным способом

Для привязки устройства необходимо выполнить такие действия:

трижды включить/выключить зажигание в течение 4 секунд (об успехе сигнализирует одиночная вспышка световых внешних приборов);
в течение 4 секунд нажать кнопку I на брелке;
последовательно прописать второй и третий брелки, не превышая четырехсекундный интервал.

Инструкция по включению таймера

Режимы сигнализации

Автоматическая и ручная постановка на охрану с запросом персонального кода для отключения и без него.
Охрана с заведенным двигателем (зимний режим с прогревом мотора).
Режим автозапуска с автоматической заводкой двигателя через определенный интервал или заданное время.
Защита от ограбления с имитацией неполадок двигателя.

Значение клавиш брелока и пиктограмм

Кнопка 1

Включение охраны, поиск авто, блокировка запуска двигателя и отключение режима тревоги.

Кнопка 2

Отключение режима охраны, открытие дверных замков, дублирование команд первой кнопки. Если не знаете как отключить сигнализацию — нажмите вторую кнопку.

Кнопка 3

Кнопка, отвечающая за активацию дисплея брелока.

Кнопка 4

Нажатие на эту кнопку запускает диагностику состояния системы охраны.

Инструкция по настройке автозапуска

Для автозапуска двигателя необходимо не менее 2 секунд удерживать кнопку 2 на пульте управления. С помощью кнопок на пульте управления выполняется настройка периодичности запуска мотора. Автоповтор пуска возможен через 2, 4 или 8 часов.

Порядок и количество нажатий кнопок для разных моделей сигнализаций отличается.

Видео по настройке сигнализации

Корректировка чувствительности

Отрегулировать чувствительность датчика можно с помощью установленных на нем регуляторов. Первый отвечает за настройку зоны предупреждения, второй — тревожной зоны.

Как уменьшить уровень чувствительности

Для снижения чувствительности датчика вращать ручки регулировки против часовой стрелки. Определить результат можно, слегка ударив по стойке кузова. При необходимости можно повернуть регулятор еще на один оборот. После завершения регулировки обязательно проверьте работу обеих зон контроля.

Неисправности автосигнализации Шерхан

Отказ датчиков, возникающий по причине повреждения проводов.
Невозможность управления с брелка из-за разряда батарейки или сброса настроек.
Отключение сигнализации из-за обрыва цепи питания.
Непрерывное включение сирены по причине обрыва проводов питания блока.

Если не реагирует брелок

Когда сигнализация не реагирует на нажатия клавиш брелока, необходимо выполнить следующие действия:

проверить заряд элемента питания;
проверить работу сигнализации от запасного брелока.

Если батарейка в порядке и блок управления реагирует на второй брелок сигнализации, необходимо обратиться в сервис для ремонта или перепрошивки неисправного брелка.

Достоинства и недостатки автосигнализации Шерхан

Кол-во блоков: 19 | Общее кол-во символов: 19082
Количество использованных доноров: 3
Информация по каждому донору:

Для автозапуска двигателя с брелка Шерхан необходимо длительно (2-3 секунды) нажать соответствующую кнопку на брелке с обратной связью (комбинация нажатия кнопок для автозапуска может меняться в зависимости от модели). Система встанет в режим охраны, замки дверей закроются, включится запуск двигателя. После того, как двигатель запустился, на дисплее брелка появится информация о времени, которое осталось до окончания работы двигателя (время прогрева двигателя на автозапуске программируется и составляет обычно 5, 15, 25 и 45 минут). Нумерация кнопок на брелке Шерхан начинается от антенны.

Шерхан не начнет запуск двигателя:

если включено зажигание;
если двигатель автомобиля уже работает;
если открыта дверь багажник или капот;
не выполнена постановка на автозапуск для механической коробки переключения передач (режим резервирования - это важный пункт для мкпп);
если не выполнены все необходимые подключения;
при неисправностях, не корректном подключении или настройке системы.

Подробнее о причинах, препятствующих автозапуску двигателя по ссылке.

Комбинация и длительность нажатия кнопок для автозапуска

1. Если автомобиль имеет МКПП, то убедитесь, что правильно выполнили подготовку к запуску для МКПП (Для каждой модели Шерхан подготовка описана ниже).

2. Если автомобиль имеет АКПП, то убедитесь, что селектор АКПП стоит в положение Р (Parking) и включен стояночный тормоз (для некоторых систем).

Дистанционный запуск двигателя возможен в режиме охраны. Для дистанционного запуска двигателя выполните следующие действия:

Scher-Khan Magicar A - нажать кнопку 2 на 2 секунды;
Scher-Khan Magicar 4 - нажать кнопку 2 на 2 секунды;
Scher-Khan Magicar 5 - нажать кнопку 2 на 2 секунды;
Scher-Khan Magicar 7 - нажать кнопку 2 на 2 секунды;
Scher-Khan Magicar 9 - нажать кнопку 2 на 2 секунды;
Scher-Khan Magicar 11 - нажать кнопку 2 на 2 секунды;
Scher-Khan Magicar 12 - нажать кнопку 2 на 2 секунды;
Scher-Khan Magicar 13 - нажать кнопку 4 на 2 секунды;
Scher-Khan Magicar 14 - нажать кнопку 4 на 2 секунды;
Scher-Khan Media One - нажать кнопку 2 на 2 секунды;
Scher-Khan Logicar 1 - нажать кнопку 2 на 2 секунды;
Scher-Khan Logicar 2 - нажать кнопку 2 на 2 секунды;
Scher-Khan Logicar 3 - нажать кнопку 2 на 2 секунды;
Scher-Khan Logicar 4 - нажать кнопку 2 на 2 секунды;
Scher-Khan Logicar 5i - нажать кнопку 2 на 2 секунды;
Scher-Khan Logicar 6i - нажать кнопку 2 на 2 секунды;
Scher-Khan Logicar A - нажать кнопку 2 на 2 секунды;
Scher-Khan Mobicar 1 - нажать кнопку 3 до длительного звукового сигнала (2-3 сек.);
Scher-Khan Mobicar 2 - нажать кнопку 3 до длительного звукового сигнала (2-3 сек.);
Scher-Khan Mobicar 3 - нажать кнопку 3 до длительного звукового сигнала (2-3 сек.);
Scher-Khan Mobicar A - нажать кнопку 3 до длительного звукового сигнала (2-3 сек.);
Scher-Khan Mobicar B - нажать кнопку 3 до длительного звукового сигнала (2-3 сек.).

Автомобиль подтвердит выполнение команды вспышкой световой сигнализации. На дисплее брелока отобразится дымочек и информация о включённой поддержки зажигания, а также длительность работы двигателя до завершения режима прогрева.

Как заглушить Шерхан

Для того чтобы дистанционно заглушить двигатель нажмите длительно туже кнопку брелка которой и заводили автомобиль. Система останется в режиме охраны и через 30 сек. после остановки двигателя начнет контролировать датчик удара.

Работа двигателя в режиме дистанционного запуска немедленно завершится при наступлении тревоги.

При снятии сигнализации Шерхан с охраны двигатель так же заглохнет через несколько секунд.

Как поставить на автозапуск Шерхан для МКПП

Режим резервирования (постановка на автозапуск) исключает возможность автозапуска двигателя, если рычаг ручной коробки передач не установлен в нейтральное положение. В зависимости от требований и корректной работы можно выбрать один из трех алгоритмов выполнения резервирования. Этот пункт необходим только для механической коробки передач.

Алгоритм подготовки №1

Подходит практически для всех систем Шерхан, так как в большинстве случаев этот алгоритм постановки на автозапуск включен по умолчанию.

Для Scher-Khan Magicar A (если в первом меню программирования в пункте 1-16 значение 1 или 2);
Для Scher-Khan Magicar 4 (если в первом меню программирования в пункте 1-17 значение 1 или 2);
Для Scher-Khan Magicar 5 (если в первом меню программирования в пункте 1-16 значение 1 или 2);
Для Scher-Khan Magicar 7 (если в первом меню программирования в пункте 1-16 значение 1 или 2);
Для Scher-Khan Magicar 9 (если в первом меню программирования в пункте 1-16 значение 1 или 2);
Для Scher-Khan Magicar 11 (если в первом меню программирования в пункте 1-12 значение 1 или 3);
Для Scher-Khan Magicar 12 (если в первом меню программирования в пункте 1-12 значение 1 или 3);
Для Scher-Khan Magicar 13 (если в первом меню программирования в пункте 1-12 значение 1 или 3);
Для Scher-Khan Magicar 14 (если в первом меню программирования в пункте 1-12 значение 1 или 3);
Для Scher-Khan Logicar 1 (если в первом меню программирования в пункте 1-14 значение 2, 3 или 4);
Для Scher-Khan Logicar 2 (если в первом меню программирования в пункте 1-12 значение 1, 3 или 4);
Для Scher-Khan Logicar 3 (если в первом меню программирования в пункте 1-12 значение 1, 3 или 4);
Для Scher-Khan Logicar 4 (если в первом меню программирования в пункте 1-12 значение 1, 3 или 4);
Для Scher-Khan Logicar 5i (если в первом меню программирования в пункте 1-12 значение 1 или 3);
Для Scher-Khan Logicar 6i (если в первом меню программирования в пункте 1-12 значение 1 или 3);
Для Scher-Khan Logicar A (если в первом меню программирования в пункте 1-12 значение 1, 3 или 4);
Для Scher-Khan Mobicar 1 (если во втором меню программирования в пункте 11 значение 2);
Для Scher-Khan Mobicar 2 (если во втором меню программирования в пункте 11 значение 2);
Для Scher-Khan Mobicar 3 (если во втором меню программирования в пункте 11 значение 2);
Для Scher-Khan Mobicar A (если во втором меню программирования в пункте 11 значение 2);
Для Scher-Khan Mobicar B (если во втором меню программирования в пункте 11 значение 2);
Для Scher-Khan Media One (если в первом меню программирования в пункте 1-16 значение 1 или 2).

Для выполнения резервирования (подготовки автомобиля к последующему автозапуску двигателя) выполните следующие действия:

По окончанию поездки, не выключая двигатель, установите рычаг коробки передач в нейтральное положение, включите стояночный тормоз, снимите ногу с педали тормоза (двери, капот, багажник должны быть закрыты);
Поверните ключ в замке зажигания из положения ON (вкл.) в положение oFF (выкл.) Система осуществит перехват зажигания;
Вытащите ключ из замка зажигания. Двигатель будет продолжать работать в течение 2-х минут (если не включен режим Турботаймер);
В течение 2-х минут откройте дверь и выйдите из автомобиля;
Закройте дверь. Двигатель остановится. Если автомобиль после этого не встанет на охрану автоматически, то необходимо нажать на кнопку постановки на охрану (в большинстве случаев кнопка 1).

Алгоритм подготовки №2

Для Scher-Khan Magicar A (если в первом меню программирования в пункте 1-16 значение 3);
Для Scher-Khan Magicar 4 (если в первом меню программирования в пункте 1-17 значение 3);
Для Scher-Khan Magicar 5 (если в первом меню программирования в пункте 1-16 значение 3).

Для выполнения резервирования (подготовки автомобиля к последующему автоматическому прогреву двигателя) выполните следующие действия:

По окончанию поездки, не выключая двигатель, установите рычаг коробки передач в нейтральное положение, включите стояночный тормоз, снимите ногу с педали тормоза. (двери, капот, багажник должны быть закрыты);
Нажмите на 2 секунды кнопку 2 брелка. Система возьмет управление зажиганием на себя;
Поверните ключ в замке зажигания из положения ON (ВКЛ.) в положение OFF (ВЫКЛ.) Двигатель будет продолжать работать в течение 2-х минут (если не включен режим Турботаймер);
Вытащите ключ из замка зажигания;
Откройте дверь и выйдите из автомобиля;
Закройте дверь. Двигатель заглохнет. Если автомобиль после этого не встанет на охрану автоматически, то необходимо нажать на кнопку постановки на охрану (в большинстве случаев кнопка 1).

Алгоритм подготовки №3

Для Scher-Khan Magicar 7 (если в первом меню программирования в пункте 1-16 значение 3);
Для Scher-Khan Magicar 9 (если в первом меню программирования в пункте 1-16 значение 3);
Для Scher-Khan Magicar 11 (если в первом меню программирования в пункте 1-12 значение 2);
Для Scher-Khan Magicar 12 (если в первом меню программирования в пункте 1-12 значение 2);
Для Scher-Khan Logicar 1 (если в первом меню программирования в пункте 1-14 значение 1);
Для Scher-Khan Logicar 2 (если в первом меню программирования в пункте 1-12 значение 2);
Для Scher-Khan Logicar 3 (если в первом меню программирования в пункте 1-12 значение 2);
Для Scher-Khan Logicar 4 (если в первом меню программирования в пункте 1-12 значение 2);
Для Scher-Khan Logicar 5i (если в первом меню программирования в пункте 1-12 значение 2);
Для Scher-Khan Logicar 6i (если в первом меню программирования в пункте 1-12 значение 2);
Для Scher-Khan Logicar A (если в первом меню программирования в пункте 1-12 значение 2);
Для Scher-Khan Media One (если в первом меню программирования в пункте 1-16 значение 3).

Для выполнения резервирования (подготовки автомобиля к последующему запуску двигателя) выполните следующие действия:

По окончанию поездки, не выключая двигатель, установите рычаг коробки передач в нейтральное положение, включите стояночный тормоз, снимите ногу с педали тормоза. (двери, капот, багажник должны быть закрыты);
Дважды коротко нажмите кнопку 2 брелка. Система возьмет управление зажиганием на себя;
Поверните ключ в замке зажигания из положения ON (ВКЛ.) в положение OFF (ВЫКЛ.) Двигатель будет продолжать работать;
Вытащите ключ из замка зажигания;
Откройте дверь и выйдите из автомобиля;
Закройте дверь. Двигатель заглохнет. Если автомобиль после этого не встанет на охрану автоматически, то необходимо нажать на кнопку постановки на охрану (в большинстве случаев кнопка 1).

Алгоритм подготовки №4

Для Scher-Khan Magicar 11 (если в первом меню программирования в пункте 1-12 значение 4);
Для Scher-Khan Magicar 12 (если в первом меню программирования в пункте 1-12 значение 4);
Для Scher-Khan Magicar 13 (если в первом меню программирования в пункте 1-12 значение 4);
Для Scher-Khan Magicar 14 (если в первом меню программирования в пункте 1-12 значение 4);
Для Scher-Khan Logicar 5i (если в первом меню программирования в пункте 1-12 значение 4);
Для Scher-Khan Logicar 6i (если в первом меню программирования в пункте 1-12 значение 4).

По окончанию поездки, не выключая двигатель, установите рычаг коробки передач в нейтральное положение;
Включите стояночный тормоз, снимите ногу с педали тормоза;
Откройте дверь. Система осуществит перехват зажигания;
Поверните ключ в замке зажигания из положения ON (ВКЛ.) в положение OFF (ВЫКЛ.) Двигатель будет продолжать работать в течение 2-х минут (если не включен режим Турботаймер);
Вытащите ключ из замка зажигания;
Откройте дверь и выйдите из автомобиля;
Закройте дверь. Двигатель заглохнет. Если автомобиль после этого не встанет на охрану автоматически, то необходимо нажать на кнопку постановки на охрану (в большинстве случаев кнопка 1).

Алгоритм подготовки №5

Для Scher-Khan Magicar 13 (если в первом меню программирования в пункте 1-12 значение 2);
Для Scher-Khan Magicar 14 (если в первом меню программирования в пункте 1-12 значение 2).

По окончании поездки, не выключая двигатель, установите рычаг коробки передач в нейтральное положение;
Включите стояночный тормоз. Снимите ногу с педали тормоза;
Коротко нажмите кнопку 4 брелка. Система осуществит перехват зажигания;
Поверните ключ в замке зажигания из положения ON (ВКЛ.) в положение OFF (ВЫКЛ.) и выньте ключ из замка зажигания. Двигатель будет продолжать работать в течение 2 мин.;
В течение 2 мин. откройте дверь и выйдите из автомобиля;
Закройте дверь. Двигатель остановится, если не включен режим Турботаймер. Если автомобиль после этого не встанет на охрану автоматически, то необходимо нажать на кнопку постановки на охрану (в большинстве случаев кнопка 1).

Алгоритм подготовки №6

Для систем Шерхан Мобикар во втором меню программирования в пункте 11 значение 1 включено по умолчанию.

Для Scher-Khan Mobicar 1 (если во втором меню программирования в пункте 11 значение 1);
Для Scher-Khan Mobicar 2 (если во втором меню программирования в пункте 11 значение 1);
Для Scher-Khan Mobicar 3 (если во втором меню программирования в пункте 11 значение 1);
Для Scher-Khan Mobicar A (если во втором меню программирования в пункте 11 значение 1);
Для Scher-Khan Mobicar B (если во втором меню программирования в пункте 11 значение 1).

Индикацией успешного завершения подготовки автомобиля к автозапуску является непрерывное отображение символа N на дисплее брелка.

Алгоритм подготовки №7

Для Scher-Khan Mobicar 1 (если во втором меню программирования в пункте 11 значение 3);
Для Scher-Khan Mobicar 2 (если во втором меню программирования в пункте 11 значение 3);
Для Scher-Khan Mobicar 3 (если во втором меню программирования в пункте 11 значение 3);
Для Scher-Khan Mobicar A (если во втором меню программирования в пункте 11 значение 3);
Для Scher-Khan Mobicar B (если во втором меню программирования в пункте 11 значение 3).

По окончанию поездки, не выключая двигатель, установите рычаг коробки передач в нейтральное положение;
Откройте дверь;
Снимите ногу с педали тормоза, включите стояночный тормоз. Система осуществит перехват зажигания;
Если автомобиль оборудован замком зажигания, то после включения поддержки ключ необходимо вынуть из замка зажигания, двигатель продолжит работать. Если автомобиль оснащен кнопкой START/STOP, то кнопку нажимать не нужно;
Покиньте автомобиль, закройте двери и включите режим охраны. Шерхан выключит двигатель автомобиля, завершив тем самым подготовку к автозапуску.

Схемы и конструкции данной автосигнализации разрабатываются в России, а комплектующие изготавливаются на заводах Южной Кореи.

Обзор системы по модельному ряду

Серия Scher-Khan Magicar (Маджикар)

Линейка сигнализации Шерхан Магикар представлена несколькими моделями.

Scher Khan 7 Magicar — надежная практичная сигнализация, оснащенная двусторонней связью и функцией автозапуска мотора. Брелок, радиус действия которого составляет 2 километра, совмещает функции управления и информирования о непредвиденных ситуациях. Обилие вспомогательных функций, многоуровневая защита, продуманная эргономика и красивый дизайн позволяют называть ее настоящим прорывом в индустрии. Потоково-блочные шифры, которыми кодируются ключи доступа, не позволяют злоумышленникам расшифровать перехваченные сигналы. Дополнительную защиту от подмены кодов обеспечивает функция сигнализации времени на секундомере ЭБУ и управляющего брелока.

Сигнализация Scher-Khan Magicar 11 имеет продвинутую программную и аппаратную защиту, способную противостоять высокотехнологичному оборудованию, стоящему на службе злоумышленников.

Автозапуск по таймеру и контроль температуры позволяют комфортно пользоваться машиной в самые сильные заморозки.

Серия Scher-Khan Logicar

Выпускаются несколько моделей Шерхан Логикар. Управляющий сигнал на них кодируется по уникальному алгоритму Magic Code Pro 3. Это позволяет системе противостоять распространенному методу взлома путем перехвата команд.

Брелоки сигнализаций имеют контрастный дисплей, которым удобно пользоваться при ярком солнечном свете и в ночное время. Двусторонний канал связи позволяет получать информацию о статусе охранных функций, температуре мотора, заряде АКБ, состоянии таймера запуска двигателя.

Модуль согласования блока управления с шинами K-Line и CAN обеспечивает совместимость автосигнализации с бортовой электроникой современных машин.

Модели Шерхан Логикар имеют заводской код аварийного снятия с охраны. Функция JackStop, которой оснащены топовые модели, способна противостоять злоумышленникам даже при силовом захвате автомобиля. Пошаговая блокировка зажигания срабатывает как только автомобиль удаляется от хозяина.

Сигнализации этой серии имеют низкое энергопотребление, позволяющее использовать одну батарею ААА на протяжении 4 месяцев.

Серия Scher-Khan Mobicar

Сигнализация воплощает все актуальные достижения отрасли, обеспечивающие охрану машины и затрудняющие взлом:

компактный блок управления;
множество зон контроля;
встроенные датчики удара, перемещения и наклона;
шифрование сигнала.

Радиообмен между ЭБУ и брелоком сигнализации ведется на частоте 868 МГц, Это обеспечивает помехоустойчивость канала при большой дальности связи.

Производители оснастили Mobicar функцией для предотвращения аварий. Если акселерометр блока управления фиксирует резкое замедление машины (более, чем на 20 км/час за секунду), он включает аварийную сигнализацию автомобиля. Это позволяет другим участникам движения среагировать на ситуацию и принять меры для предупреждения ДТП.

Серия Scher-Khan Universe

Дополнительный уровень защиты в виде иммобилайзера на Scher-Khan Universe 2 способен предотвратить угон машины даже при завладении ключами. При отсутствии сигнала брелока-метки двигатель глохнет спустя 20 секунд после запуска. Это не даст злоумышленникам скрыться, но позволит им отъехать на расстояние, безопасное для владельца.

Серия Scher-Khan Canyon

Не потерявшая актуальности сигнализация, которая появилась на рынке в 2009 году. Двусторонняя связь с брелоком-коммуникатором, шифрование радиосигнала и аудиовизуальное подтверждение команд применяется и на всех современных моделях.

Серия Scher-Khan Media One

Сигнализация 2010 года, в которой был впервые среди отечественных систем был установлен радиомодуль, работающий на частоте 868 МГц. Цветной OLED-дисплей, установленный в брелоке, позволил наглядно демонстрировать выполнение команд и состояние режима охраны с помощью анимированных изображений. Брелок сигнализации оснащен литиевым аккумулятором, который можно заряжать от электросети или бортовой сети авто, используя адаптеры.

Серия Scher-Khan Taiga

Настройка часов на брелке Scher Khan

Иногда показания времени автомобильной сигнализации Scher Khan моделей Universe, Magicar, Logicar сбиваются. Это происходит по следующим причинам.

слабый источник питания. При эксплуатации батарейка постепенно разряжается, теряя свою ёмкость. Показания часов сбиваются;
недавняя смена аккумулятора, после которой автоматически сбрасывается время;
плохое соприкосновение контактов. Осмотрите рабочие соединения, если нужно, подогните их;
заводской брак;
короткое замыкание, произошедшее в результате попадания пульта в воду или другую жидкость.

Настроить часы на брелоке противоугонной системы вы можете самостоятельно, следуя несложной инструкции.

Возможности охранной системы

Второй уровень защиты обеспечивается за счет сирены, которая размещается в подкапотном пространстве. Она способна отпугнуть злоумышленников, привлекая внимания прохожих к попытке проникновения в салон.

защита от перехвата радиокодов;
синхронизация показаний между устройствами;
двухканальное управление;
индикатор уровня заряда батареи;
пиктограмма заряда АКБ;
индикатор мощности сигнала двусторонней связи;
программирование функций сигнализации путем нажатия кнопок.

Сигнализация Шерхан принцип работы

Инструкция по использованию

Подключение сигнализации Шерхан своими руками

Процессор размещается в скрытом месте салона и крепится пластиковыми хомутами или саморезами. Его нельзя устанавливать под капотом, где он будет подвержен влиянию высокой температуры и внешней среды.
Антенну нужно крепить вверху лобового стекла на расстоянии не менее 5 сантиметров от металлических деталей кузова. Провод от нее можно спрятать под обшивкой стойки.
Сирену нужно ставить под капотом так, чтобы в ее раструб не попадала грязь и вода. Место ее установки должно быть таким, чтобы ее невозможно было достать, не открывая капот.
Концевики на капоте и багажнике нужно защитить от воды и расположить так, чтобы в закрытом положении у них оставалось 5 мм свободного хода.
Датчик удара жестко крепится к кузову в салоне. Его следует монтировать так, чтобы оставить возможность доступа для регулировки чувствительности.

От качества контактов и целостности проводов зависит работоспособность автосигнализации и сохранность автомобиля.

Поэтапный процесс монтажа

Пример установки Scher-Khan на автомобиль приведен в видеоролике.

Как настроить время на брелке шерхан магикар 7

слабый источник питания. При эксплуатации батарейка постепенно разряжается, теряя свою ёмкость. Показания часов сбиваются;
недавняя смена аккумулятора, после которой автоматически сбрасывается время;
плохое соприкосновение контактов. Осмотрите рабочие соединения, если нужно, подогните их;
заводской брак;
короткое замыкание, произошедшее в результате попадания пульта в воду или другую жидкость.

Настроить часы на брелоке противоугонной системы вы можете самостоятельно, следуя несложной инструкции.

Настройка сигнализации Шерхан

Привязка брелока

Для записи кода брелока необходимо снять режим охраны и открыть дверь салона. не предполагают запроса пин-кода для привязки брелока. При желании можно улучшить защиту, включив запрос четырех- или двухзначного кода.

Настройка брелока курсорным способом

Для привязки устройства необходимо выполнить такие действия:

трижды включить/выключить зажигание в течение 4 секунд (об успехе сигнализирует одиночная вспышка световых внешних приборов);
в течение 4 секунд нажать кнопку I на брелке;
последовательно прописать второй и третий брелки, не превышая четырехсекундный интервал.

Инструкция по включению таймера

Значки и кнопки на брелке

В приложенной к инструкции схеме значки на брелке автосигнализации пронумерованы таким образом:

Автоматическое включение мотора по таймеру. Двигатель машины будет запускаться через некоторые временные интервалы.
Турботаймер. При активации опции силовой агрегат работает в течение установленного пользователем времени. Это предотвращает быстрый выход частей двигателя из строя.
Пассивная активация охраны.
Автоматическое возобновление охраны.
Индикатор тревожных сигналов, издаваемых сиреной.
Деактивация датчика удара.
Виброрежим брелока.
Управление дверными замками при активном и отключенном зажигании.
Открытая дверь багажника или неактивный концевой выключатель.
Работа мотора после автоматического включения.
Блокировка или открывание замков.
Не закрыта дверь.
Время или выбранная температура запуска двигателя.
Включен сервисный режим.
Требуется выход пользователя к автомобилю.
Работает аварийная сигнализация.
Включен дополнительный контроллер.
Индикация заряда источника питания в брелоке. Мигающее обозначение свидетельствует о необходимости замены батареек.
Потеря связи брелока с головным устройством.

Читать также: Киа соул в старом кузове

Кнопки брелока Шерхан Магикар 8 имеют такие предназначения:

1. Короткое нажатие клавиши используется для включения защитных функций, прерывания тревожного оповещения и блокировки силового агрегата. Длинным нажатием включается тревожный режим.
2. Элемент используется для деактивации охраны, разблокировки стартера и системы зажигания, дистанционного открывания дверей. Длинным нажатием клавиши включают и останавливают силовое устройство.
3. Элемент активирует подсветку дисплея. Длинное нажатие клавиши способствует входу в режим управления дополнительными каналами.
4. Используется для активации системы самодиагностики.
1+2. Подача команды на включение сирены. Длительным нажатием клавиш переходят в режим управления вторым автомобилем, оснащенным той же моделью сигнализации.
1+3. Комбинация используется для перевода сигнализации в сервисный режим.
1+4. Короткое нажатие клавиш используется для включения и деактивации датчика чувствительности.
2+4. С помощью этих кнопок изменяются параметры таймера для автозапуска.
3+4. Комбинация кнопок позволяет заблокировать элементы управления брелоком.

Режимы сигнализации

Автоматическая и ручная постановка на охрану с запросом персонального кода для отключения и без него.
Охрана с заведенным двигателем (зимний режим с прогревом мотора).
Режим автозапуска с автоматической заводкой двигателя через определенный интервал или заданное время.
Защита от ограбления с имитацией неполадок двигателя.

Значение клавиш брелока и пиктограмм

Кнопка 1

Включение охраны, поиск авто, блокировка запуска двигателя и отключение режима тревоги.

Кнопка 2

Кнопка 3

Кнопка, отвечающая за активацию дисплея брелока.

Кнопка 4

Нажатие на эту кнопку запускает диагностику состояния системы охраны.

Назначение кнопок брелока

На главном брелке кнопки расположены на торцевой стороне устройства, на дополнительном — на его лицевой части.

Соответствие кнопок на основном и запасном брелоках:

Клавиши на пультах Шерхан Магикар

Таблица: комбинации элементов управления, которые используются для программирования функций

Кнопка используется для управления следующими опциями:

Элемент управления применяется для настройки функций:

отключение защитного режима;
остановка тревожных сигналов сирены и габаритных огней;
деактивация блокировки системы зажигания или стартерного механизма;
отпирание замков дверей.

Читать также: Мерседес cla 45 amg фото

Инструкция по настройке автозапуска

Порядок и количество нажатий кнопок для разных моделей сигнализаций отличается.

Видео по настройке сигнализации

Шерхан Магикар 2

Эта инструкция универсальна и подойдёт для пультов Scher Khan 3, 5, 8.

Бывает, что пульт перестаёт работать: открывает, закрывает двери, но нет изображения символов на дисплее. Брелок показывает только время. Что же делать в такой ситуации? Перезагрузите автомобильную сигнализацию и пропишите пульт заново в память системы.

Корректировка чувствительности

Как уменьшить уровень чувствительности

Неисправности автосигнализации Шерхан

Отказ датчиков, возникающий по причине повреждения проводов.
Невозможность управления с брелка из-за разряда батарейки или сброса настроек.
Отключение сигнализации из-за обрыва цепи питания.
Непрерывное включение сирены по причине обрыва проводов питания блока.

Если не реагирует брелок

Когда сигнализация не реагирует на нажатия клавиш брелока, необходимо выполнить следующие действия:

проверить заряд элемента питания;
проверить работу сигнализации от запасного брелока.

Что делать если не работает сирена

Если, несмотря на попытки включить звук на сигнализации при помощи различных комбинаций клавиш указанных в инструкции, звук по-прежнему не работает, значит, могла выйти из строя сирена сигнализации. Сирена, как правило, представляет собой отдельный модуль и монтируется под капот около решетки радиатора или в других местах, где можно обеспечить лучшую слышимость звука в рабочем режиме.

Включить сирену можно с пульта управления комбинацией кнопок 1+2 нажатых вместе. Это возможно только в том случае если сигнализация отключилась с пульта или в результате программного сбоя. Часто работа сигнализации нарушается из-за неплотного прилегания контактов. Проверить это можно самостоятельно или обратившись с сервисный центр.

Для проверки откройте капот и посмотрите подключены ли провода питания к сирене. Обычно либо оба провода идут от сирены к блоку сигнализации, либо один провод соединяет сирену и программный блок, а второй провод идет на массу – металлический кузов автомобиля. если контакты подключены необходимо отсоединить клеммы и зачистить их, а также проверить сигнал сделав замеры тестеров. На время разборки необходимо отключить двигатель автомобиля.

Читайте также:
