В автомобиле Лада Приора такое устройство, как кондиционер, играет немаловажную роль в плане комфорта для водителя и пассажиров. Можно ли поставить такое устройство управления климатом в свой автомобиль самостоятельно? Как производится монтаж, как заправлять систему кондиционирования, — об этом читайте ниже.

Сколько стоит установить кондиционер в приору

Август: Цена оборудование с доставкой около 24-25т.р. + за установку с заправкой 7500р.+ 2 пина для ЭБУ (почему-то их не было в инжекторной косе) 300р итого: с работой 33000 рублей
Халла или Панасоник: дороже, 37000 с работой.

PS Лучше немного доплатить и взять то, что действительно работает, а не создает видимость работы.

Руководство по установке кондиционера

Перед тем, как выполнить эту задачу, необходимо определиться с тем, какой вариант вы будете использовать. Производителей климатических установок на рынке сегодня достаточно много, поэтому покупаемый агрегат обязательно должен соответствовать требованиями и особенностям автомобиля. Устройство должно иметь высоким ресурс эксплуатации, устойчивым к вибрациям, которые характерны для машин, используемых для езды по нашим дорогам. Ни для кого не секрет, что наши автолюбитель более склонные доверять кондерам и продукции в целом от зарубежных производителей.

Как подключить кондиционер на приору с ГУРом

В комплекте к установке должны идти:

• радиатор охлаждения или радиатор кондиционера;
• сама установка, включающая в себя компрессор кондиционера Приора;
• кронштейн для натяжного ролика;
• магистрали.

Если говорить об отечественном продукте, то в данном случае единственным недостатком можно назвать корпус испарителя, поскольку он является пластмассовым, что вызывает определенные сомнения. Есть вероятность, что компрессор выйдет из строя раньше остальных элементов. В любом случае, выбрать производителя необходимо в соответствии с отзывами, которые оставляют наши автолюбители в сети.

Монтаж климатической установки подразумевает снятие системы отопления, для чего в первую очередь необходимо демонтировать корпус воздушного фильтра и слить охлаждающую жидкость. Далее демонтируется передний бампер. После снятия компонентов можно приступить к снятию генератора. В комплекте для устанавливаемого кондера должен идти отдельный генератор, предназначенный для конкретного авто. Так что вам необходимо произвести монтаж устройства вместо старого.

В первую очередь, нужно установить опоры, на которые будет произведен монтаж компрессора агрегата, а также генератора. Далее, следует зафиксировать кронштейн установки натяжного ролика. Чтобы смонтировать кронштейн ролика, возможно, понадобится просверлить отверстие в крышке ремешка, после чего между собой соединяются корпусы печи, а также испарительного устройства. Далее на Приоре с кондиционером следует произвести монтаж компрессора, радиатора, а также вентилятора. После установки компонентов, в том числе ролика, все элементы нужно включить в схему электропроводки.

Схема работы кондиционера зарубежного производства Фрост

Если вы выбираете агрегат российского производства, то учтите, что в нем не предусмотрено наличие фильтрующего воздушного элемента салона. Поэтому вам придется самостоятельно изолировать электродвигатель в системе охлаждения. В том случае, если вы заметили, что установка не включается, возможно, потребуется ее заправка, которая, в свою очередь, подразумевает демонтаж радиатора. Разумеется, в данном случае речь идет о кондерах российского производства.

Если вы заметили, что не работает кондиционер, это не обязательно говорит о неработоспособности установки. Возможно, греется компрессор, а может быть, необходима просто замена подшипника. В любом случае, не стоит сразу же думать о том, что виноват производитель — нужно произвести диагностику всех элементов системы охлаждения.

Монтаж климат-систем иностранного производства

Но и Фрост имеет свои минусы: бывает такое, что установка сильно греется, при этом плохо холодит воздух и в целом справляется с возложенными функциями не осень хорошо. Но даже если установка работает хорошо, для того, чтобы охладить салон, потребуется больше времени. Все потому, что компрессор сам по себе является не особо мощным. Но несмотря на минусы, у Фроста есть и преимущества. Когда включается кондиционер, он в целом никак не будет влиять на функциональность транспортного средства.

Также следует отметить, что климатические установки этого производителя проходили испытания в странах Африки, а это о многом говорит. В частности, при испытаниях установка хорошо холодила салон, при этом мотор автомобилей различных марок не перегревался. В продаже можно найти несколько вариантов кондеров Фрост, которые между собой отличаются только по способу монтажа. При установке устройства нужно будет извлечь заслону системы отопления, но это позволит произвести монтаж фильтра воздуха, что не менее важно.

В любом случае при покупке следует ориентироваться на свои предпочтения, а также бюджет. Если устройство сильно греется, необходимо уделить внимание диагностике всех его узлов и компонентов. Как правило, такая проблема обусловлена необходимостью замены радиатора. Кроме того, при эксплуатации нельзя забывать и о заправке системы, а также ее периодической очистке. Подробнее о том, как почистить кондиционер своими силами подручными средствами, мы уже писали, информацию об этом вы найдете Схема электрическая принципиальная системы кондиционирования и отопления

Устраняем неисправности: Не работает муфта компрессора кондиционера

Ремонт ВАЗ с молотка 🙂

Инструкция: как включить, настроить и пользоваться кондиционером приоры

Как узнать и определить какой кондиционер установлен

Отличие заключается в том, что Блок управления Панасоник с кнопкой принудительного обдува, а Халла без него, пример на фото ниже

Зачем в Приоре кондиционер?

Перед тем, как узнать, как устанавливать систему охлаждения с блоком управления в соответствии с электрической схемой и возможно ли это, давайте разберемся в предназначении. На сегодняшний день покупка Приоры с системой климат-контроля — не особо дешевое удовольствие. Поэтому многие владельцы принимают решение оснастить свой автомобиль с кондиционером Halla, Панасоник или другой климатической системой. Установка кондиционера в любом случае является разумным решением, если водитель хочет достичь комфорта при управлении транспортным средством.

Все элементы для системы кондиционирования Лады Приоры

Тем более, что кондиционер на Приоре впоследствии повлияет на стоимость машины при продаже. А если учесть, что многие автомобилисты сегодня достаточно часто меняют свои машины, то это кажется вполне целесообразно. Монтаж климатического агрегата своими руками Халла, Panasonic с муфтой, роликами, всеми трубками, датчиками давления, вентилятором кондиционера и прочими элементами позволит не только охлаждать салон. При правильном монтаже электросхемы можно добиться того, что включенная работающая станция будет охлаждать мотор, когда тот будет греться. В настоящее время такая установка является незаменимой, особенно при эксплуатации транспортного средства в жару.

Все нюансы процесса установки системы представлены на видео ниже (автор ролика — Валик Малой).

Кондиционер следует выбирать и устанавливать заранее, не дожидаясь летнего зноя. Так можно сэкономить значительную сумму, особенно, если выполнить монтаж самостоятельно. Чтобы оборудование работало без сбоев, установка кондиционера своими руками должна производиться строго по инструкции, в подходящем для этого месте. Несоответствие технических условий или неправильный подбор деталей приведут к быстрой поломке сплит-системы.

Принцип работы кондиционера

Чтобы правильно все установить, следует иметь представление об устройстве и принципе работы кондиционера. Он состоит из компрессора и испарительного блока, соединенных между собой трубками. Компрессор монтируют с наружной стороны стены, а испаритель устанавливают в помещении. Дорогие модели имеют не один внутренний блок, а несколько, которые подключены к одному компрессору.

В испарительный блок через сопло подается под большим давлением хладагент. Он попадает в камеру испарителя, там расширяется, закипает, а его пары начинают интенсивно поглощать тепло. Во время этого процесса выделяется водный конденсат и оседает на радиаторе испарительного блока. Оттуда влага направляется в резервуар и по трубке выводится за пределы здания.

Принцип работы кондиционера

Все это время компрессор откачивает испарения хладагента из камеры, повышая давление за насосом. В результате хладагент нагревается и из жидкости превращается в туман большой плотности. В таком состоянии хладагент поступает в оснащенную радиатором камеру для конденсата, охлаждается вентилятором и снова превращается в жидкость. В этом виде он снова подается под давлением в сопло испарителя и рабочий процесс повторяется.

Принцип работы кондиционера

Эффективность работы оборудования и расход электроэнергии прямо зависят от условий эксплуатации. Если рядом с кондиционером расположен какой-либо обогревательный прибор, компрессор расходует больше энергии и чаще выходит из строя. Вызвать поломку может и обычная пыль, попавшая внутрь системы, а потому проводить влажную уборку следует регулярно и очень тщательно. Нельзя ставить поверхность блока различные предметы, а также накрывать чем-либо.

Чтобы исключить испарение хладагента, при монтаже следует тщательно герметизировать все стыки и соединения. Наружный блок необходимо располагать ниже, чем внутренний, и по возможности в самом прохладном месте. Хорошо, если блок постоянно находится в тени от свеса крыши или стен. Соблюдение этих условий обеспечит бесперебойную работу кондиционера и комфортный климат в помещениях.

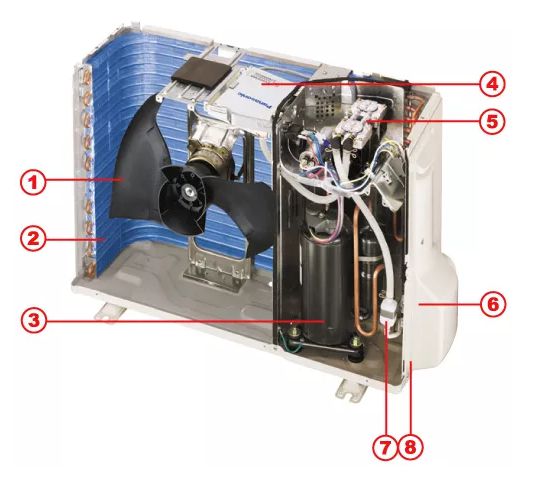

Наружный блок кондиционера

Деталь кондиционера	Описание
1. Вентилятор	создает поток воздуха, обдувающего конденсатор
2. Конденсатор	радиатор, в котором происходит охлаждение и конденсация фреона. Продуваемый через конденсатор воздух, соответственно, нагревается
3. Компрессор	сжимает фреон и поддерживает его движение по холодильному контуру. Компрессор бывает поршневого или спирального (scroll) типа. Поршневые компрессоры дешевле, но менее надежны, чем спиральные, особенно в условиях низких температур наружного воздуха
4. Плата управления	устанавливается только на инверторных кондиционерах. В не инверторных моделях всю электронику стараются размещать во внутреннем блоке, поскольку большие перепады температуры и влажности снижают надежность электронных компонентов
5. Четырехходовой клапан	устанавливается в реверсивных (тепло — холод) кондиционерах. В режиме обогрева этот клапан изменяет направление движения фреона. При этом внутренний и наружный блок как бы меняются местами: внутренний блок работает на обогрев, а наружный — на охлаждение
6. Штуцерные соединения	к ним подключаются медные трубы, соединяющие наружный и внутренний блоки
7. Фильтр фреоновой системы	устанавливается перед входом компрессора и защищает его от медной крошки и других мелких частиц, которые могут попасть в систему при монтаже кондиционера. Разумеется, если монтаж выполнен с нарушением технологии и в систему попало большое количество мусора, то фильтр не поможет
8. Защитная быстросъемная крышка	закрывает штуцерные соединения и клеммник, используемый для подключения электрических кабелей. В некоторых моделях защитная крышка закрывает только клеммник, а штуцерные соединения остаются снаружи

Внутренний блок кондиционера

Внутренний блок кондиционера	Описание
1. Передняя панель	представляет собой пластиковую решетку, через которую внутрь блока поступает воздух. Панель легко снимается для обслуживания кондиционера (чистки фильтров и т. п.)
2. Фильтр грубой очистки	представляет собой пластиковую сетку и предназначен для задержки крупной пыли, шерсти животных и т. п. Для нормальной работы кондиционера фильтр необходимо чистить не реже двух раз в месяц
3. Фильтр тонкой очистки	бывает различных типов: угольный (удаляет неприятные запахи), электростатический (задерживает мелкую пыль) и т. п. Наличие или отсутствие фильтров тонкой очистки никакого влияния на работу кондиционера не оказывает
4. Вентилятор	имеет 3 — 4 скорости вращения
5. Испаритель	радиатор, в котором происходит нагрев холодного фреона и его испарение. Продуваемый через радиатор воздух, соответственно, охлаждается
6. Горизонтальные жалюзи	егулируют направление воздушного потока по вертикали. Эти жалюзи имеют электропривод и их положение может регулироваться с пульта дистанционного управления. Кроме этого, жалюзи могут автоматически совершать колебательные движения для равномерного распределения воздушного потока по помещению
7. Индикаторная панель	на передней панели кондиционера установлены индикаторы (светодиоды), показывающие режим работы кондиционера и сигнализирующие о возможных неисправностях
8. Вертикальные жалюзи	служат для регулировки направления воздушного потока по горизонтали. В бытовых кондиционерах положение этих жалюзи можно регулировать только вручную. Возможность регулировки с пульта ДУ есть только в некоторых моделях кондиционеров премиум-класса
Поддон для конденсата	расположен под испарителем и служит для сбора конденсата (воды, образующейся на поверхности холодного испарителя). Из поддона вода выводится наружу через дренажный шланг
Плата управления	обычно располагается с правой стороны внутреннего блока. На этой плате размещен блок электроники с центральным микропроцессором
Штуцерные соединения	расположены в нижней задней части внутреннего блока. К ним подключаются медные трубы, соединяющие наружный и внутренний блоки

Инструменты для монтажа кондиционера

Собираясь устанавливать кондиционер самостоятельно, нужно заранее приготовить все инструменты, которые могут понадобиться:

• вакуумный и велосипедный насосы;
• тестер для электромонтажа;
• индикатор;
• труборез;
• манометр;
• перфоратор;
• набор для развальцовки труб;
• ример.

Кроме того, понадобится целая бухта медной трубки с завальцованными в заводских условиях концами. Не допускается наличие царапин, вмятин и подобных дефектов.

Устанавливать кондиционер лучше всего во время капитального ремонта, поскольку придется пробивать стену и повреждать отделку.

Видео — Принцип работы кондиционера

Все материалы добавляются пользователями. При копировании необходимо указывать ссылку на источник.

Кондиционер

Расценки на услуги мастера по установке кондиционера приближаются к стоимости оборудования, поэтому многие предпочитают обходиться собственными силами. Для выполнения технических работ необходимо знать, как установить кондиционер самостоятельно в квартире или офисе. Процедура не сложная, но требует тщательности и внимания.

Перед монтажом сплит системы проверьте:

1. Электрическую проводку. Если в доме старые кабели, алюминиевые провода, нет заземления – устанавливать кондиционер нельзя. Важна и мощность электрических пробок. Они должны выдерживать силу тока, указанную в паспорте оборудования + небольшой запас.
2. Наружную часть стен. От строительного материала зависит способ крепления и глубина, на которую могут быть установлены кронштейны.
3. Доступность розетки. Она должна быть не выше 50 см от уровня пола, батарей, различных труб.

Если выявили несоответствия нормам, их необходимо устранить до установки и подключения техники. В противном случае сгорит проводка либо оборудование прослужит недолго.

Стандартная комплектация

После приобретения кондиционера потребитель получает:

• 2 блока – внутренний и наружный;
• Фильтры;
• Дистанционный пульт управления (батарейки в комплект не входят);
• Медную трубку (наличие такой детали зависит от производителя, так как не все включают ее в набор);
• Дренажная помпа (в дорогих моделях);
• Гарантийный талон и техпаспорт.

Отсутствие необходимых для монтажа сплит системы элементов объясняется тем, что условия для установки различны и значительно отличаются. Невозможно предусмотреть длину кабеля, дренажной трубы, всей трассы, а также место установки и способ крепления.

Некоторые фирмы дополнительно комплектуют системы устройствами для работы в зимнее время. Это:

Зимний комплект покупают, если планируется использование оборудования круглый год.

Материалы и инструменты для установки

Для самостоятельного монтажа сплит системы потребуются:

1. Кабель 4-х жильный диаметром 2 – 2, 5 мм² (точный параметр указывается в паспорте техники);
2. L-образные кронштейны для установки наружного блока. Их несущая способность должна быть в 4 – 5 раз больше массы внешнего корпуса кондиционера. Перед тем, как правильно установить кондиционер в квартире рассчитайте запас прочности. Это необходимо для надежности крепления в сложных погодных условиях – снег, порывы ветра, обледенение. Размеры кронштейнов должны соответствовать размерам наружного блока.
3. Бесшовные медные трубки с толстыми стенками (если их нет в заводской комплектации). Диаметр в 2 вариантах – больший и меньший. Для монтажа кондиционера выбирайте специальную мягкую медь, легко поддающуюся развальцовке. Такой материал используется в холодильной промышленности. Длина труб соответствует длине трассы + 30 см. Для недопущения попадания пыли внутрь трубок, их транспортируют с заглушенными краями.
4. Каучуковые утеплители для медных труб. Длина отрезков равняется длине трассы. Для каждого диаметра медных труб подбирайте отдельный утеплитель.
5. Гофрированный шланг с внутренней спиралью из пластика. Этот расходник используется как дренажная труба. Иногда вместо него устанавливают пропиленовую трубу. Длина дренажной трубки на 80 см больше длины трассы.
6. Пластиковый короб для коммуникаций.
7. Дюбели, болты, анкера. Количество и размеры зависят от типа стен и кронштейнов.

Кроме того, для монтажа кондиционера своими руками запаситесь перфоратором, труборезами, развальцовщиками, дрелью.

Обратите внимание! Для наружного блока сплит системы купите козырек. Он защитит корпус от снега, дождя, пыли и другого мусора. Установка навеса продлит срок эксплуатации кондиционера.

Для жильцов первого-второго этажей рекомендуется установить антивандальный кожух.

Если накопитель установлен выше сливной трубки, помпа не потребуется, так как конденсат будет стекать естественным путем. В иной ситуации придется купить дренажный насос, который будет перекачивать образующуюся жидкость.

Выбор места монтажа для внутреннего блока

Перед выбором места установки сплит системы учитывайте, что электрический кабель должен устанавливаться только горизонтально или вертикально. В первом варианте соблюдайте расстояния до карниза – 5 – 10 см, до потолка 15 см, до плинтуса – 15 – 20 см.

Выбирая место установки сплит системы, учитывайте данные, указанные в паспорте оборудования и технические требования.

Монтаж внутреннего блока проводят, исходя из параметров:

• Расстояние от корпуса до потолка не должно быть менее 15 см, некоторые компании рекомендуют располагать блок на 20 – 30 см ниже потолка;
• До боковой стены не должно быть более 30 см;
• До ближайшего препятствия на пути воздушного потока – 1,5 м.

Наружный корпус сплит системы располагают на стене максимально близко к окну, на балконной раме, если она выдержит вес корпуса. Во втором варианте установки сплит системы учитывается дополнительный запас прочности, для снега, порывов ветра, налипания льда. Если жилье расположено на первом этаже, внешний корпус устанавливают выше уровня досягаемости.

Для квартир, расположенных на втором этаже и выше, такое расположение не обязательно и наружный корпус монтируют под окном или сбоку. Главный критерий при этом – расстояние между двумя блоками сплит системы.

Обратите внимание! Выбирая место монтажа внешнего корпуса кондиционера, учитывайте способность стены/балконной рамы выдержать нагрузку. Этот пункт особенно важен, если наружная стена дома отделана плиткой или утеплителем.

Производители указывают предельное расстояние между блоками . Это 1,5 – 3 м. Если в технической документации не оговорено расстояние между корпусами сплит систем, их можно установить спина к спине. Это облегчает монтаж и сокращает расходы на материалы.

Требования к монтажу внутреннего блока

Перед установкой блока в помещении проверьте место прохождения скрытой проводки и труб. После выбора безопасного места с учетом параметров, указанных производителем, сделайте разметку установки крепежных деталей. Расположение несущих элементов проверяйте уровнем. Они должны быть установлены строго горизонтально.

При монтаже внутреннего блока обратите внимание на нижнюю часть пластины, так как на ней расположены защелки. Они держат корпус, поэтому крепление этой части должно быть жестким, без люфтов.

Требования к монтажу наружного блока

Если квартира находится выше первого этажа, монтаж наружного блока кондиционера проводите с использованием альпинистского снаряжения.

Для безопасной работы системы дренажную трубку установите ниже электрического кабеля. В таком положении конденсат, образующийся во время работы кондиционера, не будет попадать на кабель, что может привести к замыканию.

Порядок установки

Перед монтажом внимательно ознакомьтесь с инструкцией производителя. Сделайте разметку на стенах или балконной раме для установки блоков с учетом норм безопасности и технических условий. Сначала установите внутренний, а после него наружный корпус сплит системы. Продумайте трассу, места крепления кабелей. Когда оба корпуса закреплены, а кабели подключены, проверьте работу системы. Если нет протечек, блоки надежно закреплены, можно использовать кондиционер.

Монтаж внутреннего блока

Установка внутреннего блока проводится по алгоритму:

• С помощью дрели сделайте отверстия под дюбельные заглушки;
• Вставьте их в гнезда;
• Установите пластину, которая будет держать внутренний корпус кондиционера;
• Зафиксируйте ее дюбелями;
• Проверьте правильность положения с помощью уровня;
• Обратите внимание на крепление – оно должно быть жестким, без зазоров;
• Спланируйте прохождение трассы, исходя из уклона для коммуникаций 1 см на метр длины (такая установка позволяет проводить нормальный дренаж).

Подготовка коммуникационных каналов

Перед тем, как установить кондиционер самостоятельно изучите правила эксплуатации техники. Для безопасной работы системы учитывайте правила работы с электрическими кабелями. Нельзя соединять электрические провода скручиванием и различные материалы – медь не соединяется с алюминием. При внешнем типе подключения кабель закрывается коробом. Фиксация провода проводится специальными хомутами через каждые 50 – 60 см.

Для внутренней проводки сделайте небольшую выемку установленной длины. Кабели прокладывают в гофротрубе, закрепленной пластмассовыми хомутами.

Межблочный кабель выбирается 4 – 5 жильный, сечением 2,5 мм². Во время прокладки труб снаружи фиксируйте кабель на стене через каждые 30 – 40 см. После установки его закрывают защитным коробом. Закрепите его на стене специальным клеем или шурупами.

Сделайте углубление под коммуникации по предварительной разметке. Для защиты кабеля используйте гофротрубу. Глубина траншеи равна диаметру трубки + 1 см. Вставьте кабель в гофротрубу. Установите ее в углублении, после размещения внутреннего кабеля закрепите трубу на стене хомутами. Когда провода жестко зафиксированы и подсоединены, заштукатурьте минитраншею, оставив открытыми участки соединений с корпусами сплит системы.

• Сделайте отверстие с уклоном под дренажную систему на наружной стене (диаметр гнезда не должен быть менее 5 см);
• Сделайте отверстие под электрический кабель;
• Проведите расчет длины кабеля и трубок для дренажа.

Готовя трассу для отвода конденсата под систему учтите, что она не должна иметь углов, загибов, провисаний. В противном случае в ней будут скапливаться капли воды, что снизит эффективность работы системы.

Монтаж наружного блока

Установка внешнего блока кондиционера, выполняется по алгоритму:

1. С помощью уровня выверите расположение блока. Оно должно быть строго горизонтальное.
2. Установите анкерные болты и крепления в соответствии с размерами внешнего корпуса.
3. Разместите на кронштейнах корпус и зафиксируйте его. Проверьте правильность установки уровнем. Если есть небольшой уклон, его необходимо устранить.

После фиксации наружного корпуса сплит систему соединяют коммуникациями.

Соединение блоков коммуникациями

После установки блоков снаружи и внутри помещения подготовьте коммуникации к соединению с корпусами. Для этого отрежьте медные трубки установленной длины. Для работы используйте только труборез. Если нарезать трубы напильником, в процессе работы образуется стружка.

Она попадает в трубу, оставляет на срезе заусеницы. В первом случае нарушается нормальная циркуляция в системе, что приводит к поломке оборудования. Во втором случае герметизация стыков нарушается. Это чревато попаданием в конструкцию воздуха, снижением эффективности работы двигателя и дренажной системы. В такой ситуации потребуется дорогостоящий ремонт оборудования.

Выполните теплоизоляцию трубок. Для защиты от потерь тепла используйте пенополиуретановые шланги. Поролоном пользоваться не рекомендуется, так как этот материал имеет малый срок эксплуатации. После размещения медных трубок в теплоизоляторе проклейте места стыков металлизированным скотчем.

Очистите провода от изоляции и прижмите щипцами. После этого на каждый провод оденьте наконечник. Подключите провода к корпусу, действуя по схеме, указанной производителем.

Переходите к подключению дренажа к оборудованию. Для этого подведите трубку к пластиковой трубке, расположенной в нижней части внутреннего блока. Оденьте на нее гофрированный шланг, место стыка закрепите хомутом.

После подключения к внутреннему блоку кондиционера выведите дренаж через проделанное отверстие в стене. В классическом варианте наружный дренаж устанавливают так, как и для внутреннего. Но часть потребителей этого не делает. Если вместо шланга полимерная трубка, понадобится переходник.

Отведение конденсата проводится 2 способами – на улицу либо в канализацию. Первый метод наиболее дешевый и простой, поэтому большинство пользователей просто выводят дренаж на улицу, позволяя ему стекать естественным способом. Второй метод сложней и требует специального отводящего устройства. Его используют крайне редко.

Подсоединение медных труб. Ослабьте гайки и дайте азоту выйти из системы. Производители закачивают его в корпус, чтобы избежать окисления деталей. Снимите заглушку и полностью удалите гайку. Выровняйте края труб, сделайте развальцовку. Это необходимо для герметичности системы. Край трубы подведите к соответствующему выводу блока и место соединения зафиксируйте гайкой.

Обратите внимание! При установке бытовых кондиционеров нельзя использовать герметики, прокладки и иные приспособления. Если операции выполнены правильно, медные трубки обеспечивают герметизацию конструкции.

Такие действия выполняют для всех портов сплит системы. После подключения коммуникаций удалите воздух, влагу и аргон из системы.

Вакуумирование

Большинство мастеров не хотят вакуумировать сплит систему, так как – длительный процесс, для которого требуется дорогостоящее оборудование. Процедура проводится для удаления из системы воздуха и паров воды. Если не вывести из трубок влагу, она будет скапливаться, что приведет к потере мощности двигателя. В зимнее время вода, собравшаяся в дренажной системе, превращается в лед. Это уменьшает диаметр трубок, в некоторых случаях полностью их перекрывает. Как результат – сплит система может автоматически отключится, так как срабатывает защитная система или сгореть двигатель.

Вакуумирование проводят в теплое время года, так как жидкость при низких температурах застывает, и убрать ее из системы невозможно.

Для самостоятельной откачки воздуха и влаги из системы и заправки хладагентом потребуются гаечные ключи, манометр, вакуумный насос. Манометр и вакуумный насос нет смысла покупать, так как это дорогое оборудование и оно будет использоваться редко. Лучше взять его в аренду. Выбирая манометр для фреона, укажите тип хладагента. Некоторые типы приборов работают с определенными веществами.

Сначала следует откачать воздух из системы.

Обратите внимание! Когда стрелка опустится ниже нуля, отключите насос и подождите 30 минут, пока атмосфера в магистрали не очистится от влаги и воздуха полностью.

1. К золотнику подсоедините синий шланг манометрической станции.
2. Проверьте, закрыты ли все вентили коллектора.
3. Центральный (желтый) шланг подключите к вакуумному насосу.
4. Запустите оборудование.
5. После того, как выйдет весь воздух, следите за показаниями манометра. Если стрелка двигается, есть утечка и ее необходимо устранить.

Если при установке сплит системы невозможно использовать дорогой вакуумный насос, выполните процедуру вручную. Для этого:

• Открутите заглушки на большом порте наружного корпуса (используйте шестигранный ключ);
• Поверните клапан на 90 градусов на несколько секунд и верните его в начальное положение (так создается большое давление и в систему поступает фреон);
• Нажмите на золотник на несколько секунд и выпустите излишки хладона;
• После освобождения от воздуха установите заглушки.

По истечении 30 минут приступайте к заливке хладона.

Заполнение фреоном

Для долгосрочной работы кондиционера необходимо правильно выбрать хладагент. Производители указывают тип охлаждающего вещества на внешнем блоке или в паспорте оборудования. Обычно оговаривается марка и количество фреона, используемого определенным типом системы. При покупке хладона, к указанному весу добавьте запас для корректировки утечек. Они неизбежны при закачке фреона в систему. Для установки кондиционера своими руками достаточно 1 кг хладагента с учетом потерь.

После того, как воздух и влага удалены из труб, отключите насос, но не отсоединяйте. Следите за показанием манометра. Если оно стабильное, значит, в системе нет утечек. После этого закачайте в наружный корпус фреон. На процесс уйдет 15 – 20 минут, в зависимости от протяженности трассы. Для кондиционеров используют 2 холодильных агента – фреон R22 и фреон R410a. Первый находится в газообразном состоянии, поэтому при закачке в наружный блок кондиционера его положение не меняется. Второй – в жидком виде. При заливке фреона переверните баллон.

Для заполнения внешнего корпуса хладоном действуйте по алгоритму:

1. Шланг, подключенный к насосу подсоедините к баллону с фреоном.
2. Перекройте левый кран коллектора.
3. Откройте вентиль баллона на несколько оборотов и пустите охладитель в систему.
4. За количеством поданного газа следите с помощью весов. Когда масса баллона снизится на 1 кг, процесс завершен.
5. Закройте кран подачи фреона.
6. Перекройте вентиль на наружном корпусе.
7. Отключите патрубок от золотника.
8. Сделайте пробный запуск системы.

Если оборудование работает нормально, можно приступать к эксплуатации кондиционера.

Заполнение фреоном и продувка системы – разные процедуры.

Чтобы проверить герметичность стыков обработайте их мыльной пеной. Если она пузырится, есть утечка и ее необходимо устранить.

После установки кондиционера своими руками и пробного запуска система готова к эксплуатации.

Нужно ли разрешение

Установка бытовых кондиционеров не влияет на несущую способность зданий. Для монтажа сверлятся отверстия и на этом вмешательство в целостность несущей стены заканчивается. Но, чтобы соблюсти закон, жителям многоквартирных домов следует согласовать действия с управляющей компанией. Наружные стены являются общей собственностью жильцов многоквартирного дома и для установки внешнего корпуса необходимо согласие других жителей дома.

Если сплит-система устанавливается в частном доме, согласования не нужны.

Для установки наружного блока в офисе, учреждении, необходимо согласование владельца здания.

В законодательстве РФ нет жесткого требования о необходимости письменного согласия соседей, поэтому такая норма игнорируется.

Читайте также:


• Ремонт стартера jcb 4cx

• Как пользоваться электронным полисом осаго альфастрахование

• Коаксиальная автоакустика что это

• Car scanner адаптация акпп toyota

• Вибрация при разгоне соната тагаз
