Как снять фары москвич 412
Установку фары проводите в порядке, обратном снятию. Обратите внимание на то, чтобы внешняя сторона фары с направляющей плотно прилегала к кромке крыла.
После установки фары проверьте и при необходимости производите регулировку фар. Рекомендуем производить регулировку фар на СТОА.
Сервомотор можно заменить только при снятом корпусе фары. После замены сервомотора необходимо произвести регулировку светового пучка фар.
Перед снятием сервомотора поверните его влево (рис. 9.11, стрелка), если речь идет о сервомоторе правой фары, или вправо — для сервомотора левой фары.
При установке сервомотора поставьте его вал в направляющую шаровой головки на рефлекторе. При этом придержите рефлектор через отверстие для лампы фары, чтобы вал мотора вошел в зацепление. Закрепите сервомотор поворотом его в противоположном направлении.
Проверьте работоспособность сервомотора, поставив автомобиль перед стеной и включив габаритный свет, после чего произведите точную регулировку фары в автосервисе. Регулировка наклона оптической оси фар действует только при ближнем свете.
Рис. 9.12. Регулировка фары: 1 — винт регулировки в горизонтальной плоскости; 2 — винт регулировки в вертикальной плоскости
Регулировка фары производится вращением регулировочных винтов 1 и 2 (рис. 9.12), которые поворачивают оптический элемент в горизонтальной и вертикальной плоскостях.
На СТОА производится точная регулировка фар с использованием специального измерительного устройства и лишь в случае крайней необходимости можно самостоятельно произвести грубую регулировку.
— поставьте полностью заправленный и снаряженный автомобиль на ровной горизонтальной площадке в 5 м от гладкой стены или какого-либо экрана так, чтобы ось автомобиля была ему перпендикулярна;
— замерьте расстояние между землей и центрами фар. Нанесите эти точки на стену и проведите через них прямую;
— замерьте расстояние между серединой автомобиля и центрами фар (правой и левой). Отметьте крестиками на стене это расстояние, отложенное от вертикальной линии вправо и влево, на первой прямой (верхней);
— точно в 50 мм под этими крестиками (на нижней прямой) должны находиться точки изгиба луча ближнего света фар. (Если это так, то грубую регулировку проводить не нужно);
— последовательно, сначала для правой фары (левая закрывается куском материи или темной материи), а затем для левой (правая закрыта) отрегулируйте винтами световые пучки фар;
— регулировочным винтом 2 (см. рис. 9.12) вертикальной развертки установите нижнюю границу луча ближнего света на нижнюю горизонтальную прямую;
— регулировочным винтом 1 горизонтальной развертки установите точку изгиба границы ближнего света на соответствующий крестик;
Сразу после точной регулировки фар на СТОА (при помощи специального устройства) пометьте рисунок лучей отрегулированных фар на двери своего гаража, точно поставив автомобиль на расстоянии 5 м от двери гаража так, чтобы ось автомобиля была перпендикулярна ей. Расстояние должно быть точно вымерено, а не оценено на глаз. Включите дальний свет фар и пометьте крестиками на двери гаража центры пучков света обеих фар.
Теперь при проведении грубой регулировки фар можно будет воспользоваться нанесенными метками. Нужно будет только поставить автомобиль в том же положении перед дверью гаража и проверить, совпадают ли центры пучков света фар со сделанными ранее метками, и при необходимости отрегулировать фары.
Одна модель – два производителя
Параллельно с этим выпуск Москвичей освоили в Ижевске, и машина выпускалась сразу на двух независимых предприятиях:
- С 1967 по 1977 года – на МЗМА;
- С 1968 по 1997 года – на автомобильном заводе в Ижевске.
На базе Москвича 412 Ижевский автозавод освоил выпуск еще двух моделей, у которых был грузопассажирский кузов, приспособленный для перевозок:
- ИЖ-2715 – развозной автомобиль-фургон с грузоподъемностью 500 кг;
- ИЖ-27151 – его модификация в пикап.
Дополнительная аббревиатура
Разработанный еще в послевоенные годы кузов в 70-х перестал отвечать требованиям пассивной безопасности.
А поскольку в те годы большая часть автомобилей продавалась за рубеж, то конструкторам пришлось поработать над решением этих проблем:
Силовые агрегаты
Интересна и история разработки силового агрегата Москвича 412, имевшего краткое заводское обозначение М-412, и более полное – УЗАМ-412, которая очень схожа с историей предшественника – мотора М-408:
Тем не менее, конструкторами многие элементы силового агрегата были переработаны и улучшены, что сделало автомобиль Москвич 412 самым скоростным легковым автомобилем тех лет.

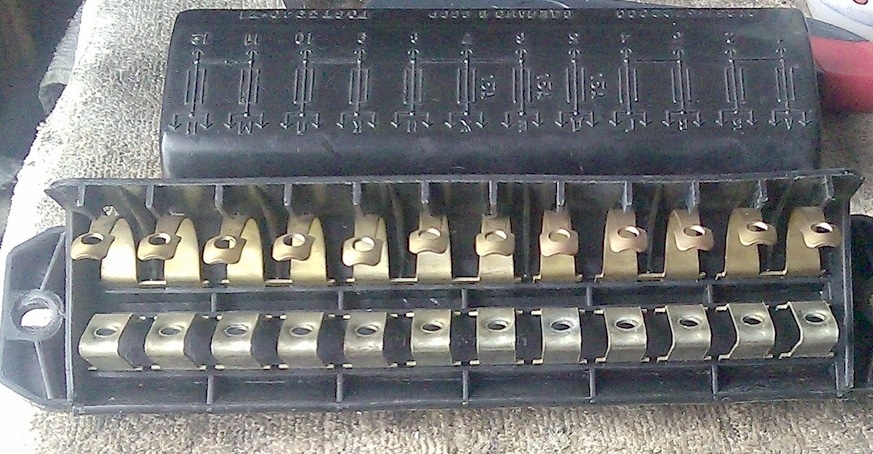

Особенности обслуживания электрооборудования
Проводка Москвич 412 была выполнена по однопроводной схеме:
Из особенностей обслуживания системы зажигания можно отметить некоторое несоответствие деталей.
В частности, для первых выпусков Москвич 412 предприятиями-смежниками:
- производился выпуск трамблеров модели Р-118;
- позже автомобили выпускались с трамблерами Р-147 (бесконтактная схема), имевшими иную посадочную глубину.
На модификациях автомобиля изменялось расположение задних фонарей, ряд автомобилей комплектовались прямоугольными блок-фарами производства ГДР, что сказалось и на проводке:
- На заводе МЗМА Москвич 412 имел дополнительный жгут проводов в подкапотном пространстве для подключения новых фар;
- Новые бампера заставили конструкторов видоизменить и форму подфарников – они стали более широкими
- На заводе в Ижевске Москвич 412 оснащался горизонтальными задними фонарями;
- Для автомобилей, предназначенных на экспорт, устанавливалась другая радиаторная решетка вместе с прямоугольными фарами.
Совет: При самостоятельной установке более современных осветительных приборов на Москвич 412 проводку следует заменить. У новых фар больше мощность, а старая проводка не будет ей соответствовать. Кроме того, разные разъемы не позволят без доработки их подключить.
Панель приборов также может вызвать некоторые сложности в обслуживании, поскольку с годами изнашивается механизм счетчика пробега. Новые запчасти для ремонта не выпускаются, проще заменить панель целиком.
Цена советского автомобиля делала его весьма привлекательным и для европейского рынка, что также сказалось на оснащенности отдельных партий машин. В частности:
Совет: существовавший дефицит вынуждал автолюбителей, работавших в соцстранах, приобретать и ввозить на территорию СССР автомобили с западной комплектацией. И при обслуживании своими руками возникали вопросы относительно принадлежности проводки, не обозначенной в заводской схеме.
Выводы: как видите, одна и та же модель автомобиля Москвич 412 могла иметь различия, что сказывается на ее работе и обслуживании. При эксплуатации авто следует учитывать не только конструктивные особенности, но и модификации.
