Как подобрать шпильку для колеса
Зачем нужны шпильки на авто?
Например, вы хотите поставить проставки, на свою машину для расширения колеи и при этом использовать нестандартный диск. Кстати, что у вас за автомобиль? Тойота Королла, Хендай Солярис (Элантра, Акцент), Форд Фокус, Нива Шевроле Авео, Ниссан, Субару, Гетз или может вы ездите на Киа Рио, Лачетти, Матиз, Ховер или вам нужен для работы автомобиль Ваз, Газель, ПАЗ, УАЗ, Маз, Камаз, ЗиЛ. В общем в любой из этих марок автомобилей или модели машины стандартные болты могут быть короче, чем необходимо. Чтобы решить эту проблему нужно воспользоваться шпильками и ради справедливости стоит заметить, что у них есть одно очевидное преимущество, они очень удобны при монтаже или демонтаже колес.
Шпильки переднего колеса и шпильки заднего колеса
Данные детали предоставляют возможность поставить цветные гайки, которые, несомненно, улучшат эстетические свойства автомобиля. Также можно приобрести специальные гайки секретки, способные предотвратить кражу колес автомобиля. Только благодаря шпилькам на колеса возможен монтаж широких проставок от 10 до 20 мм. Реально удобно пользоваться шпильками на спортивных машинах, когда на трассе бывает необходимость быстро поменять колесо.
Крепёж для литых и штампованных дисков к ступице отличается. А вот нужно ли вам, в вашем конкретном случае его менять, нужно выяснять. Не всё однозначно. Мне работники шиномонтажа сказали, что нужно менять, но внимательно изучив тему и разобравшись в ситуации я выяснил, что такой необходимости не было. А теперь обо всём подробно.
Случилось так, что переобувать машину на летние колёса пришлось не мне, а моей жене. Я был в длительной командировке, а весна уже радовала во всю! Снег давно сошёл, земля просохла, травка зазеленела, и ездить гремя шипами по асфальту надоело. Вот и решила она меня не ждать, а сделать всё сама. Работа не трудная, но для женщины тяжелая, грузить и таскать колёса – мужское дело.
Надо сказать, что у нас имеется два комплекта колёс. Разбортировать не надо, только проверить балансировку и поменять. Дома погрузить ей помог сосед, ну а в шиномонтаже специалисты сами всё делают. И снимут, и поставят, и погрузят.
Работники шиномонтажа сказали жене, что для литых дисков должны быть специальные гайки. Она ответила, что никаких специальных гаек нет. И вообще, мы уже четыре года ездим на машине и такого вопроса никогда не возникало.
Они предложили поискать в машине, не веря ей, что другого комплекта гаек нет. В автомобиле ничего не нашлось, да и не могло быть. А раз не нашлось, то привинтили тем, что было. Ну а жене настойчиво посоветовали при первой же возможности поменять все гайки на специальные, для литых дисков. Объяснили это тем, что обычные гайки портят литые диски и могут разрушить их при больших нагрузках, что не безопасно.
Жена конечно же сразу всё пересказала мне с вопросом, что делать? Я посоветовал пока ездить так, мы не экстремалы в вождении и большим нагрузкам взяться неоткуда. Жена в машине большей частью одна, да и четвёртый год уже ездим, ничего не подозревая о специальных гайках. Вернусь из командировки – разберёмся и поменяем если надо.
Зачем менять крепёж при смене колёсных дисков
По приезду домой, сразу как только появилось свободное время, я озадачился этим вопросом и полез в интернет искать ответы, а также задавать вопросы мастерам из шиномонтажа.

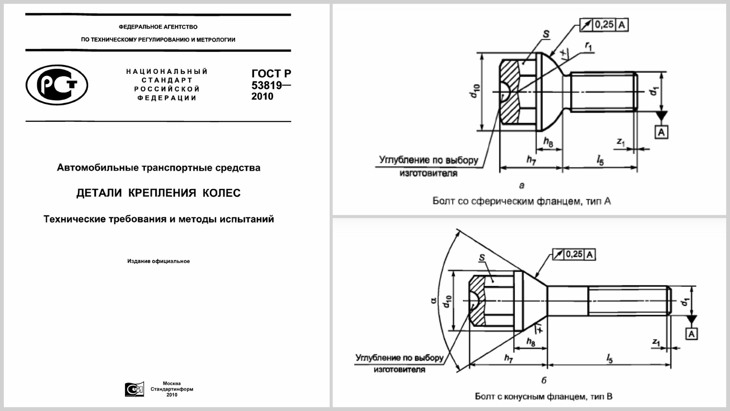

Изучив большое количество различных ресурсов, форумов, ГОСТов и опросив некоторых специалистов, узнал много нового для себя и решил что стоит поделиться полученной информацией и своими выводами с теми, кто интересуется этой темой и с теми, кто даже не слышал об этом.
Действительно крепление литых и штампованных дисков к ступице отличается. И это различие обусловлено двумя основными факторами. Первое, что влияет на выбор крепежа это разница посадочных мест – мест крепления болтов или гаек. Второе – это различие материалов из которых изготавливают литые и штампованные диски.
Посадочное место крепежа

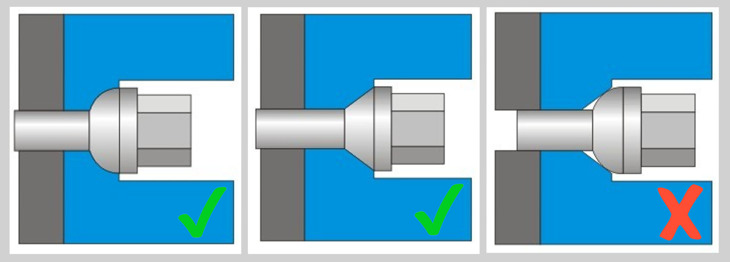

Первое, на что следует обратить внимание это какое посадочное место для гаек и болтов имеет литой диск. Существует три основных типа гнезда и соответственно три вида болтов и гаек:
- Сферические
- Конические
- Плоские
У литых изделий при использовании соответствующего профиля увеличивается площадь соприкосновения болта с диском, тем самым распределяя и уменьшая нагрузку на металл. Выбор неправильного профиля может привести к разрушению диска, ослаблению затяжки и самопроизвольному откручиванию болтов или гаек.

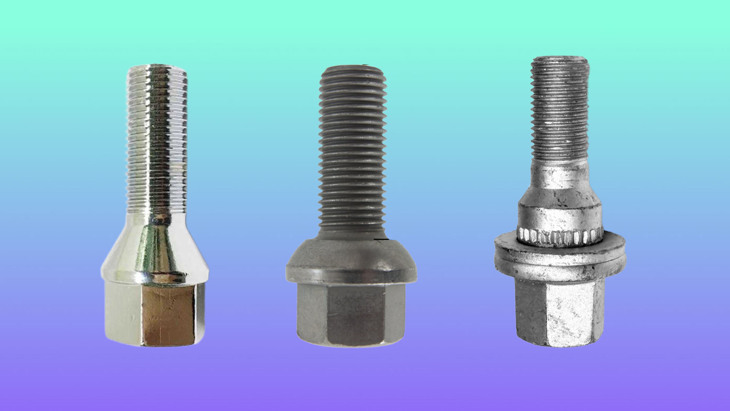

Болты со сферическим профилем встречаются на оригинальных литых дисках у немецкого автопрома Mercedes и группы VAG (Audi, VW, Seat, Skoda). Плоские использовались компаниями Peugeot и Citroen. Остальные производители чаще всего используют конический профиль в колодце диска. Большинство реплик производимых в России и Китае тоже используют конический профиль. Штампованные диски не исключение и как правило тоже крепятся коническими болтами и гайками.
Соответственно если вы приобрели диск, который имеет посадочное место в виде конуса, а ранее используемый крепёж был сферическим, то конечно же нужно его заменить.
На что влияет различие материалов из которых изготавливают диски
Штампованные диски производятся из прочной стали благодаря чему в месте расположения крепежа они имеют малую толщину. В то время как литые диски, изготавливают из более лёгких и соответственно менее прочных сплавов. И как следствие, толщина таких дисков в местах крепления больше, чем у стальных.
Данное обстоятельство тоже влияет на выбор крепежа. Точнее сказать определяет длину необходимых болтов или шпилек для крепления колёсных дисков. При замене дисков и увеличении толщины в месте крепления важно чтобы болт входил в ступицу на достаточную глубину. В то же время при уменьшении толщины болт не торчал из ступицы с обратной стороны.
Что считать достаточной глубиной? Как такового стандарта я не нашёл. Интуитивно понятно, что чем больше тем лучше. Безопаснее закрутить так, чтобы болт занял всю резьбу отверстия и выступал с обратной стороны ступицы на 1 виток резьбы, что допустимо. А минимальное безопасное углубление, на которое необходимо вкручивать болт одни специалисты называют 10 мм, другие советуют закручивать на глубину равную диаметру резьбы.
Цифра 10 мм, я думаю, взялась исходя из того, что на большинстве массовых автомобилей глубина резьбового отверстия в ступице равна этому числу.
Как вычислить достаточно ли глубоко вошёл болт в ступицу? Самый простой метод по количеству оборотов баллонного ключа. Берём необходимый минимум 10 мм и делим на шаг резьбы вашего крепежа (на моей машине к примеру – 1,5), в итоге получаем семь. Добавляем один виток, выступающий из ступицы и получаем минимум восемь оборотов. При шаге резьбы 1, 25 получится минимум 9 оборотов. Обратите внимание, что это минимум! Если позволяет толщина ступицы, то больше – лучше и безопаснее.
Что касается гаек, то важно чтобы гайка полностью наворачивалась на шпильку и как минимум один виток оставался свободным. Если длины шпильки недостаточно, то из соображений безопасности необходимо либо заменить шпильки, либо отказаться от использования таких колёсных дисков.
Головки болтов и гаек
Следующий момент на который необходимо обратить внимание это головка болта или гайки. Если на штампованных дисках её размер не имеет значения, то при установке литых дисков нужно обращать внимание на этот параметр.
В погоне за дизайном производители литых дисков часто изменяют размеры отверстий и может случиться, что в углубление приобретённого вами диска стандартный баллонный ключ попросту не войдёт.
Для решения данной проблемы есть два варианта. Первый – это использование специального тонкостенного ключа или головки. Второй – замена болтов или гаек на новые с меньшим размером головки.
У меня как раз такая история и получилась. В приобретённых литых дисках гайки утоплены, а стандартный баллонный ключ в отверстие не влезает. Пришлось дополнительно покупать вороток и тонкостенную головку. И теперь всегда вожу этот набор с собой. Инструмент занимает дополнительное место в багажнике и не пристроен, хотя у стандартного ключа есть свой уголок и он не мешает. Так что некое неудобство налицо.
Затяжка колёсного крепежа

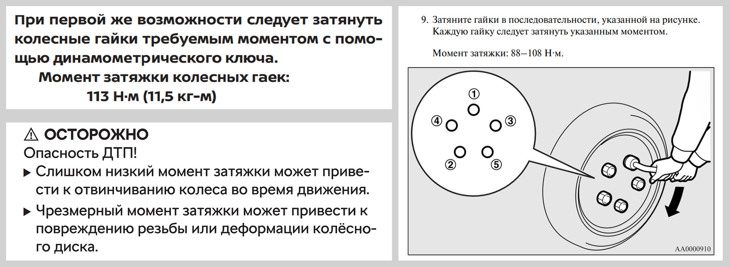

Ещё один важный параметр это момент затяжки болтов и гаек. Нельзя затягивать болты и гайки кое-как. В инструкции любого автомобиля указано конкретное значение – усилие с которым нужно затягивать крепёж автомобильного колеса именно для этой модели. Так же многие производители литых дисков обозначают предельный затягивающий момент применимый к их изделию. То есть тянуть литой диск со всей силы трубой не следует, можно сломать.
В инструкции к автомобилю есть также и рекомендации по процессу затяжки болтов и гаек. Указана последовательность затяжки болтов или гаек и рекомендуемое усилие. Приведённые ниже фрагменты взяты из инструкций автомобилей различных марок.

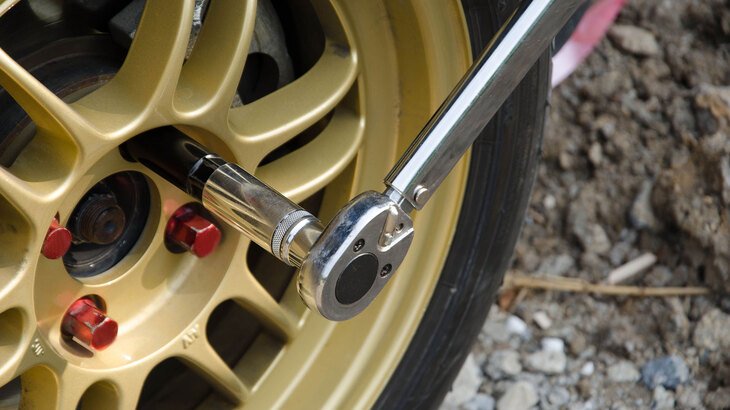

К сожалению динамометрический ключ есть не у каждого автовладельца. Более того далеко не все работники шиномонтажных мастерских имеют и пользуются этим инструментом.
А что делать если придётся менять колесо на дороге? Исходя из этого обстоятельства, автопроизводители изготавливают баллонный ключ таким образом, чтобы применяя его физически здоровый взрослый человек мог затянуть колёсные болты или гайки примерно тем необходимым усилием, которое рекомендовано производителем. Не нужно использовать насадки и удлинители – вы перетянете крепёж.
Нужна ли смазка в колёсном крепеже
И ещё один вопрос который мучает многих автомобилистов, судя по популярности данного запроса в интернете. Нужно ли смазывать болты и гайки крепления колес на автомобиле, для того чтобы они не прикипели. Однозначного ответа на этот вопрос нет.
В большинстве случаев смазка не требуется. Более того категорически запрещается это делать. Многие инструкции по эксплуатации автомобиля содержат это предупреждение, но не все.
Смазка резьбы болтов или гаек крепления колес приводит к уменьшению трения в резьбовом соединении, что в свою очередь кратно увеличивает момент затяжки. Чрезмерное затягивание может привести к необратимой деформации элементов крепления и ослаблению конструкции. Если производитель рекомендует сухую затяжку, значит он обеспечил необходимый момент затяжки в таком состоянии.
Но есть и исключения из общего правила. Некоторые производители рекомендуют использование определённого типа смазки. Соответственно и предписанный момент затяжки рассчитан с учётом этого обстоятельства. В любом случае следует читать инструкцию и ориентироваться на рекомендации производителя.
Если в инструкции вашего автомобиля нет упоминания об этом, то смазывать или нет резьбу и посадочные поверхности – решать вам. Я бы не рискнул. Раз нет рекомендаций какую смазку использовать, то не стоит и экспериментировать. Для таких узлов, подверженных сильному нагреву, нужна специальная. Обычная смазка может только навредить.
Замена гаек на моём автомобиле
Вернусь к ситуации с моей машиной. К вопросу, который заставил меня изучать этот предмет. Напомню, при замене колёс работники шиномонтажа просили от жены специальные гайки для литых дисков, а не обнаружив таковых настойчиво советовали поменять имеющиеся на специальные.
Я конечно прислушался к их рекомендации, как-никак специалисты советуют. Тем более что история была следующая. Автомобиль приобретался в салоне со штатным комплектом штампованных дисков. Позднее штампованные диски были заменены на литые российского производителя компании СКАД. Штампованные диски крепились пятью коническими гайками и эти гайки конечно никто не менял. Ими же и прикрепили литьё. Это заставило меня задуматься всё ли правильно я сделал.
Как выяснилось приобретённые литые диски имеют аналогичное коническое посадочное место. При установке литых дисков гайка полностью накручивается на шпильку, которая имеет небольшой выступ над гайкой. То есть никаких отклонений от правил и норм нет, что видно из снимка ниже.
Возникает вопрос почему работники шиномонтажа просили специальные гайки для литых дисков? Некомпетентность? Сами они их не продают, коммерческой выгоды от такой замены для них нет.
Выводы
Изучив данный вопрос и проверив рекомендации на своём автомобиле, а также опросив некоторое количество работников шиномонтажных мастерских могу сказать следующее:
- Существует различие в креплении штампованных и литых дисков, а также отличие крепежа одних моделей литых дисков от других. Но к вопросу замены этих важных элементов нужно подходить взвешенно.
- Главные факторы которые влияют на безопасность при смене дисков и выборе крепежа, это длина болтов/шпилек и тип посадочного места.
- Не стоит безоговорочно доверять работникам шиномонтажа если они советуют заменить крепёж. Следует выяснить конкретную причину по которой требуется замена болтов или гаек, что именно не так. Проверить, и только после этого принимать решение.
- Стоит обратить внимание на факторы влияющие на безопасность и при замене крепежа по эстетическим причинам.
- Не ленитесь, читайте инструкцию по эксплуатации своего автомобиля! Даже если вы приобрели автомобиль с рук, и инструкции в нём не оказалось – это не проблема. Все инструкции на любые автомобили есть в интернете. Их можно скачать на компьютер или телефон и пользоваться при необходимости.
- После смены колёс попросите работников шиномонтажа проверить момент затяжки, если они этого не сделали. А если сами меняли колёса, то не поленитесь, проверьте момент затяжки на ближайшем шиномонтаже. Помните это ваша безопасность и безопасность ваших близких!
Следуя этим простым советам вы сможете правильно подойти к выбору крепежа при смене колёсных дисков. Тем самым повысить безопасность эксплуатации своего автомобиля и избежать советов некомпетентных работников.
Надеюсь данная статья была полезна для вас и вы узнали что-то новое для себя. Теперь вы сможете более ответственно подойти к вопросу крепления колёс вашего автомобиля.
Буду признателен если вы поделитесь своими знаниями и наблюдениями на этот счёт в комментариях. Всё знать невозможно! Может я что-то упустил, или был не прав в своих суждениях. Ваши комментарии помогут мне и другим читателям разобраться в теме и установить истину.
Колесные болты являются одним из видов крепежа колесных дисков наряду с колесными гайками.
Основные характеристики, влияющие на выбор колесных болтов:
- Внешний диаметр резьбы;
- Шаг резьбы;
- Расстояние между болтами;
- Тип прижимной поверхности;
- Вылет диска.
В большинстве случаев внешний диаметр резьбы варьируется от 12 (мм) до 14 (мм), а шаг резьбы - от 1.25 (мм) до 2.0 (мм).
Важно: использование при монтаже колес оригинальных болтов (или идентичных образцов) гарантирует сохранение уровня качества работы транспортного средства, использование крепежа с параметрами отличными от оригинального может привести к ослаблению диска при вращении колес или его деформации.
Расстояние между болтами измеряется линейкой или штангенциркулем между центрами дальних отверстий, расположенных параллельно друг другу.
Измерение расстояния между болтами требует высокой точности, поскольку существуют очень близкие стандартные значения параметра (например, 98 и 100), которые не являются взаимозаменяемыми.
Предостережение: приведенные выше данные являются официальными цифрами производителя, однако следует учитывать, что информация является справочной и не гарантирует однозначной точности.
Преимущества и недостатки использования болтов или шпилек на колесах авто
Так в чем же именно разница? Эксперт из Team O'Neil Rally School Нокс Уайт наскоро объяснил, что к чему и почему, показав преимущества и недостатки применения болтов или шпилек в тех случаях, если вы используете свой автомобиль в спортивных целях или просто для ежедневной езды за рулем.
Стандарт такой: Колеса с болтами
Колесные болты стандартны на многих построенных в Германии автомобилях. Как известно, такие болты выполнены не по совсем обычной схеме. Да, у них присутствует нарезанная резьба стандартного шага, однако шляпка болта получила совершенно нестандартную форму, которая позволяет этим элементам плотнее прилегать к колесному диску при установке крепежа на место и минимально выпирать над поверхностью колеса. Болт продевается через колесный диск, тормозной ротор, заходя прямо в ступицу, фиксируя все элементы вместе.
Трудности с использованием болтов обычно возникают у новичков при смене колес. Небольшими болтами труднее попасть в гнездо с резьбой, держа колесо на весу, при этом необходимо держать тяжелое колесо так, чтобы гнезда на колесном диске совпали с гнездами в ступице.
Вторая проблема, как отмечается в видео, также связана с несовпадением отверстий. Например, тормозной диск прокрутился на ступице в то время, когда колесный диск был демонтирован, центровать элементы нечему, поэтому произойти такое в теории может. Пример показан на 40-й секунде видеоролика. Это означает, что вам нужно выставить тормозной ротор по отношению к ступице (вместе с колесным) диском, когда вы все собираете воедино. Неудобно.
Также болты от каждой марки и в некоторых случаях модели автомобиля могут подходить исключительно для этой марки или модели. На другие автомобили вы их просто не поставите из-за особой формы задней части шляпки болта.
При перетягивании, если в ступице срывается резьба, это может вылиться в большой ремонт с затратами средств и времени.
Однако есть и неоспоримые плюсы болтовой системы крепления колес. Во-первых, болты невозможно сломать, погнуть. Во-вторых, можно легко купить новые в автомагазине в случае утери, повреждения крепежного элемента. В-третьих, можно устанавливать болты-секретки.
Шпильки на колесах вместо болтов
Колесные шпильки, как известно, отличаются методом монтажа. По сути, это длинная часть болта, закрепляющаяся на ступице, выпирающая над центральной частью тормозного диска, который просто насаживается на выступающие элементы.
Основной плюс такой системы крепежа – установка тормозных и колесных дисков. Колеса легко центруются и несложно одеваются на шпильки. Секундное дело! Также для выборки посадки колеса на шпильки можно ставить проставки, а чтоб это колесо не украли, легко подобрать гайки-секретки.
Однако есть и минусы:
Шпильки гнутся. Если сорвется резьба на шпильке, ее можно заменить, это плюс, но в некоторых случаях сделать это будет очень непросто.
Как видно, оба варианта имеют свои преимущества и недостатки. Поэтому точно утверждать, какая система лучше, мы не будем, да и незачем это – оба варианта установки колес заслужили доверие и имеют право на жизнь.
