Как называется кабель для видеорегистратора

Обновлено: 26.01.2025

Системы видеонаблюдения – это эффективный инструмент для защиты объектов и поддержки высокого уровня их безопасности.

Современное видеонаблюдение представляет собой программно-аппаратный комплекс, который включает в свой состав видеокамеры, мониторы, регистраторы и прочее оборудование, обеспечивающее трансляцию происходящего с контролируемого объекта на пульт наблюдения.

Важную роль в этом процессе играет качественная передача изображения от видеокамер на мониторы наблюдения.

Этого можно достичь только в том случае, когда обеспечивается надежная и бесперебойная коммутация между передающим и принимающим видеосигнал оборудованием.

Для подключения кабелей, по которым передается видеосигнал, используются различные разъемы для видеонаблюдения.

О том, какие они бывают и для чего используются, речь и пойдет ниже.

Для чего нужны разные виды разъемов

Если на объекте планируется установить проводную систему видеонаблюдения, которая передает сигнал посредством кабеля, то важным фактором является выбор коммутационных размеров.

Оборудование, используемое в системах видеонаблюдения, может иметь различные коммутационные разъемы, к которым подключается кабельная магистраль, по которой передается видеосигнал.

Чтобы обеспечить подключение различных устройств важно иметь в наличии соответствующие разъемы, которые будут обеспечивать надежное соединение между кабелем и выходом/входом передающего/принимающего устройства.

Какие бывают разъемы для видеонаблюдения

Для видеосистем, в которых расстояние между камерами и принимающим регистратором небольшое, используется BNC разъем для видеонаблюдения, а для коммутации низкочастотных видео- и аудиосигналов применяется RCA разъем.

Передача питания к устройствам реализуется с помощью ответствующего разъема питания для видеонаблюдения. Рассмотрим основные особенности разъемов этих видов.

Тип BNC

Эти разъемы используют для передачи высокочастотных сигналов между аппаратурой систем видеонаблюдения с помощью коаксиального кабеля.

Разъемы представляют собой коммутационные узлы байонетного типа, фиксацию которых осуществляют посредством осевого смещения и небольшого поворота вокруг оси. Величина волнового сопротивления для этих устройств может быть 50 или 75 Ом.

Конструктивно разъем включает в свой состав несколько одноосных втулок и фиксирующих гаек.

Изоляция центральной кабельной жилы обеспечивается внутренним слоем диэлектрика из полиэтилена, фторопласта или полистирола.

По способу крепления центральной жилы коаксиального кабеля эти разъемы делятся на следующие виды:

BNC разъем для видеонаблюдения под обжим;
под винтовое крепление;
под пайку.

В тех случаях, когда нужно быстро подсоединить устройства используются обжимные и винтовые BNC разъемы, а для стационарных систем видеонаблюдения, которые будут эксплуатироваться на протяжении длительного периода, выбирают коммутационный разъем под пайку.

Коннекторы для видеонаблюдения RCA используют для передачи на небольших расстояниях видеосигналов и стереофонического звука.

Их применяют для подключения камер, внешних микрофонов, регистраторов, мониторов и прочего оборудования систем видеонаблюдения.

Соединение устройств производится с помощью трех коннекторов – один для передачи видеосигнала (имеет желтый цвет корпуса) и два для передачи звука – монофонического по одному каналу или стереофонического по двум каналам (имеют белый и красный цвет).

RCA штекер для камеры видеонаблюдения отличается своей простой конструкцией. В центральной части этого разъема расположен сигнальный контакт, который охвачен цилиндрическим заземляющим элементом. Между сигнальным и заземляющим контактом расположен изоляционный слой.

Он может быть из полиэтилена, из текстолита, прессованного стекловолокна или термостойкого тефлона либо керамики в более дорогих моделях разъемов.

Для улучшения контакта и отсутствия помех при передаче сигналов высококачественные разъемы для камер видеонаблюдения могут иметь напыление из золота.

Коммутационный узел помещается в изоляционный материал, окрашенный в соответствующий цвет – красный, желтый и белый.

Заключение

Качественный разъем для камеры видеонаблюдения является залогом того, что видеосигнал будет передан от камер наблюдения к принимающему регистратору и мониторам без искажений.

Это обеспечит хорошую детализацию видеокартинки и возможность своевременно выявить нарушения на объекте.

Несмотря на свою простоту, разъемы для видеонаблюдения играют очень важную роль и требуют тщательного выбора, в процессе которого важно ориентироваться не на их стоимость, а на качество разъема.

Польза видеорегистратора не подлежит сомнениям — в неоднозначной ситуации запись с него поможет вам сохранить время, нервы, деньги, а иногда и свободу. Но бывает и так, что регистратор есть, а толку от него нет: в нужный момент он не работал, или же инцидент не попал в поле зрения. Чтобы этого не случилось, важно правильно установить прибор.

Место установки видеорегистратора

Так куда же ставить регистратор?

Во-первых, его точно не стоит ставить в зону работы стеклоочистителя с водительской стороны — ДПС-ники знают, что там даже трещин на стекле быть не должно.

Во-вторых, техническим регламентом допускается наличие тонированной полосы шириной до 14 см сверху лобового стекла. При этом светопропускание этой полосы не регламентируется (она может быть вообще непрозрачной); логично предположить, что 14 см сверху стекла в зону обзорности не попадают и туда можно ставить что угодно. Увы, логика, не подтвержденная буквой закона, в споре с ДПС-ником помогает не всегда, а закон говорит только о тонированной полосе и ни о чем другом.

В-третьих, есть одно место, к которому вопросов быть не должно — зеркало заднего вида. Оно имеет право находиться в зоне обзорности, при этом нет запретов на совмещение с зеркалом регистратора или чего угодно другого. Немаловажный довод в пользу видеорегистраторов с креплением на зеркале.

Способ крепления

Установка видеорегистратора зависит от способа его крепления.

После установки регистратора нужно только подстроить положение камеры (как правило, закрепленной в шаровом шарнире) для лучшего охвата той самой зоны обзорности.

— крепление удобное и легкосъемное, но не слишком надежное. Чтобы присоска держалась крепче, устанавливать ее следует при плюсовой температуре на почищенное и обезжиренное стекло.

Для лучшей герметичности и прочности крепления можно смазать присоску каплей силиконовой смазки. На некоторых лобовых стеклах полоса в верхней части наносится точками краски с внутренней стороны. В этом случае присоска будет плохо держаться в зоне полосы, и ее придется крепить на чистое стекло ниже или в стороне.

Хороший скотч держит намертво, но в этом есть и свои минусы: регистратор нельзя просто переставить на другое место, а если крепление неразъемное, то и снять быстро не получится. Место установки на скотч следует выбрать сразу — примерьте включенный регистратор к запланированной точке, не снимая защитную пленку со скотча, и убедитесь, что камера захватывает нужную зону. И не забудьте почистить и обезжирить стекло перед окончательной установкой.

Куда подключить

Самый простой способ подключения регистратора — просто воткнуть штатный разъем в прикуриватель. Но свисающий провод от регистратора к прикуривателю выглядит неряшливо, да и зону обзора пересекает.

Намного аккуратнее все смотрится, когда провод спрятан за элементами обшивки салона.

Кроме того, штатное подключение регистратора к прикуривателю — не самый удачный вариант. Во-первых, подключение к прикуривателю не гарантирует надежного питания: разъем может вылететь из-за тряски или удара. Во-вторых, прикуриватель может понадобиться во время движения — телефон подзарядить или кружку подогреть — и в это время регистратор работать не будет. Можно, конечно, воспользоваться разветвителем прикуривателя, но не всегда это удобно.

А еще можно подключить регистратор к бортовой сети автомобиля напрямую — и прикуриватель освобождается, и о включении регистратора можно не беспокоиться. Основные места подключения — плафон освещения передних сидений и салонный блок предохранителей.

Многие видеорегистраторы имеют либо камеру заднего вида в комплекте, либо возможность ее подключения. Если у вас есть камера заднего вида, самое время установить и ее.

Имейте в виду, что самостоятельное подключение регистратора к плафону или блоку требует определенных умений и навыков. Не пытайтесь это сделать, если не уверены в своих силах или в схеме подключения, лучше обратитесь к специалистам. Особенно, если автомобиль новый — установка дополнительного оборудования вне авторизованных сервисных центров часто приводит к потере гарантии.

Подключение к плафону

В первую очередь надо убедиться, возможно ли такое подключение в принципе. Если плафон управляется с бортового компьютера, что не редкость в современных автомобилях, без подробной электросхемы лучше к нему не подключаться — не факт, что при закрытых дверях к нему вообще подходит питание. Если же освещение салона работает независимо от зажигания, а переключатель режимов освещения (вкл/двери/выкл) смонтирован в одном блоке с плафоном, попробуйте его снять. Обычно он закреплен несколькими саморезами и снимается довольно просто — ничего, кроме крестовой отвертки вам не понадобится.

Красный и черный провода, подходящие к блоку — плюс и минус 12 В соответственно. К ним и следует подключать питание регистратора. Здесь кроется один из минусов способа — разъемы на плафон у всех свои, собрать нормальный разветвитель будет непросто, так что провода регистратора обычно просто подпаиваются к клеммам разъема параллельно питанию плафона. Зато прокладка провода сложностей не вызывает — обычно его можно просто просунуть между обшивкой и металлом крыши к лобовому стеклу. Возможно, потребуется открутить ближние к зеркалу крепления козырьков. Перед подключением обязательно скиньте клеммы с аккумулятора.

Подключение к блоку предохранителей

От места установки до боковой стойки провод можно проложить между обшивкой потолка и лобовым стеклом. Практически у всех автомобилей там есть выемка, непроглядываемая с водительского места — даже свободно оставленный в ней провод в глаза бросаться не будет. На некоторых автомобилях можно, приложив некоторое усилие, просто вдавить провод под обшивку. Возможно, потребуется вывинтить саморезы крепления водительского козырька.

Поищите в интернете, как снимается обшивка стойки на вашей модели и какие нужны для нее пистоны. При неаккуратном снятии пистоны могут повредиться, поэтому лучше их заранее купить на всякий случай.

К блоку предохранителей подключиться лучше всего с помощью разветвителя предохранителя — они продаются в специализированных магазинах автоэлектрики, нужно только подобрать подходящий под ваши предохранители.

Перед подключением разветвителя скиньте клеммы с аккумулятора. В разветвитель подключается плюсовой провод питания регистратора, а сам разветвитель обычно ставят в клемму ACC блока предохранителей — питание на него подается при повороте ключа зажигания в положение I (ACC). При отсутствии предохранителя ACC можно подключиться к предохранителю прикуривателя (P/OUTLET или C/LIGHT) или любому другому, на котором появляется питание при повороте ключа зажигания.

В основное гнездо разветвителя установите предохранитель, снятый с выбранного гнезда салонного блока, а во второе гнездо разветвителя — новый предохранитель на 2-5 А.

Минусовой провод питания регистратора следует подключить к массе в любом удобном месте — обычно поблизости есть подходящая клемма или гайка.

Проверка подключения

После подключения не спешите ставить на место плафон или закрывать крышку блока предохранителей. Убедитесь, что оголенные провода отсутствуют, все подключения сделаны правильно и надежно. Выключите зажигание, установите на место клеммы аккумулятора. Поверните ключ, проверьте, что все системы работают штатно, регистратор включается. Выключите зажигание и установите на место все снятые элементы. Следите, чтобы провод регистратора не попал под саморез. Регистратор подключен.

44 балла с Premium Супербыстрый кабель для iPhone Lightning USB Type C GCR Power Delivery 70см зарядка iPhone от Power Bank для iPhone 13 12 11 X 8 AirPods iPad iPod MFI быстрая зарядка белый провод для айфона

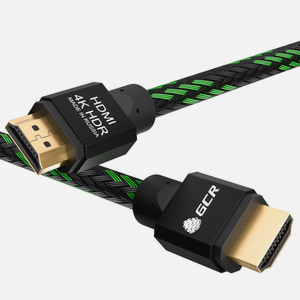

41 балл с Premium HDMI Кабель GCR для PS4 Xbox One 1.5м 4K 60Hz UHD 24К GOLD черный нейлон провод HDMI 2.0
