*Функции, внешний вид, комплектация и порядок работы с устройством могут быть изменены производителем в связи с доработками, как самого устройства, так и его программного обеспечения без предварительного уведомления .
Достаточно емкий встроенный аккумулятор позволяет устройству непрерывно работать в автономном режиме до полутора часов.
Несмотря на то, что устройство кажется очень простым, мы настоятельно рекомендуем ознакомиться с настоящей инструкцией, чтобы избежать ошибок и возможного повреждения устройства при неправильной эксплуатации.
Важно! Black Box Connect совместим с мобильными устройствами, работающими под ОС Android 2.2, 2.3, 4.x и выше, или под ОС iOS 6.0 и выше.
В комплект поставки входят:
1. Видеорегистратор. Служит для качественной видеозаписи в формате 720p и трансляции по каналу Wi-Fi всего того, что попадает в поле зрения камеры. Параллельно ведется аудиозапись через встроенный микрофон.
2. Автомобильный адаптер питания с двумя разъемами USB. Служит для преобразования напряжения 12 В (или 24 В) в напряжение 5 В.
4. Короткий USB-кабель для подключения устройства к компьютеру. При подключении устройства к компьютеру, оно распознается как flash-накопитель или как web-камера.
5. Длинный USB-кабель для питания и зарядки устройства в автомобиле. При работе с этим кабелем в автомобиле,
устройство автоматически перейдет в режим записи, при включении зажигания.
6. Автомобильный держатель с вакуумной присоской. Служит для крепления устройства на ветровом стекле автомобиля.
7. Переходник для крепления автомобильного держателя с резьбовым соединением. Служит для быстрого съема и установки устройства.
8. Магнитный держатель для фиксации устройства на плоской металлической поверхности.
9. Переходник для переноски устройства на шнурке.
Изображение устройства и переходников приведено на рисунке, а описание представлено в таблице.
Подача тональных сигналов в
различных режимах работы
Передача изображения, попадающего
в объектив, на чувствительный сенсор
Служит для отображения различных
режимов работы устройства.
Служит для приема звуковых (аудио)
сигналов. Аудио информация может
записываться на карточку памяти и
передаваться в режиме on-line по
Кнопка служит для запуска/остановки
видеозаписи в режиме камеры и для
съемки отдельного кадра в режиме
Разъем служит для подключения USB-
кабеля с целью питания устройства от
внешнего источника, заряда
аккумуляторной батареи или
подключения устройства к
Служит для установки карточки памяти
Служит для отображения режима
Служит для включения/выключения
Служит для выбора режима работы
Как работать с устройством?
Если вы планируете работу с устройством большей частью в автономном режиме, то перед первым использованием устройства желательно полноценно зарядить его аккумулятор. Для этого можно подключить устройство к любому зарядному устройству с разъемом USB и током заряда не менее 1А, или же подключить устройство к компьютеру при помощи кабеля, поставляемого с устройством. Правда, при заряде устройства от компьютера, потребуется гораздо больше времени. Если Вы совершаете частые поездки на автомобиле с устройством, то аккумулятор зарядится во время поездок.
Устройство спроектировано так, что при подключении внешнего зарядного устройства, оно автоматически переходит в режим трансляции видеопотока по Wi-Fi и запуска циклической видеозаписи. Если Вы собираетесь просто зарядить устройство, то остановите запись, нажав на кнопку REC (5), и выключите устройство, на пару секунд нажав на кнопку питания (9). Частое мигание индикатора (3) красным цветом, а также циклическое поочередное включение/выключение индикаторов режима, говорит о том, что батарея заряжается. По окончании заряда индикаторы погаснут.
Установка карточки microSD
Карточка не идет в комплекте с устройством и приобретается отдельно. Для работы с устройством лучше выбирать карточки известных производителей. Объем карточки не должен быть очень маленьким, в противном случае, карточка будет быстро заполняться, но и не должен превышать 64 GB. Однако карточки объемом 32 GB и 64 GB еще достаточно дороги. Поэтому оптимальным вариантом может быть карточка объемом 16 GB. Карточки такого объема хватает почти на 6 часов циклической записи. Следует обратить внимание на класс быстродействия карточки. Он должен быть не ниже 4-го.
Внимание! Установка и извлечение карточки выполняется только при выключенном устройстве.
Поверните устройство объективом к себе. Поверните карточку контактами по направлению к слоту microSD и стороной с надписями к себе.
Вставьте карточку в слот и, плавно нажимая на торец карточки, задвиньте ее в устройство до упора. Делать это надо аккуратно, не прилагая больших усилий. Карточка должна зафиксироваться в устройстве, т.е. торец карточки должен едва выступать над поверхностью корпуса устройства.
Для извлечения карточки, плавно надавите на ее торец и также плавно ослабьте нажим. Будьте внимательны! Пружинка, выталкивающая карточку, достаточно жесткая. Карточка может выскочить и легко потеряться. При плавном ослаблении нажима, карточка на 3 – 4 мм выйдет из устройства и ее можно будет легко извлечь.
Подготовка к работе Перед первым использованием устройства, необходимо
установить его внутренние часы в соответствии с текущей датой и временем, чтобы потом было легче работать с отснятым материалом. О том, как это сделать, мы расскажем чуть позже.
Управление устройством выполняется либо с помощью кнопок на устройстве, либо с мобильного телефона, планшета или ноутбука по каналу Wi-Fi.
Для работы устройства в качестве видеорегистратора, достаточно установить в него переходник автомобильного держателя, навинтить сам держатель и закрепить устройство на лобовом стекле автомобиля. Необходимо выбрать такое место на лобовом стекле, чтобы устройство не мешало вождению и не препятствовало срабатыванию подушек безопасности. Для надежной фиксации устройства, полезно протереть присоску держателя и место крепления на стекле влажной салфеткой. После того, как Вы подключите кабель питания от автомобильного адаптера и заведете двигатель, устройство автоматически включится и, секунд через двадцать, начнет циклическую видеозапись. При этом индикатор (3) и иконка камеры станут мигать оранжевым светом. При выключении двигателя запись остановится и устройство отключится.
Для приостановки видеозаписи, нажмите на кнопку REC (5), для возобновления – нажмите на кнопку REC еще раз.
Устройство работает аналогичным образом при установке в помещении и питании от сетевого USB-адаптера.
Поскольку устройство имеет достаточно емкий встроенный аккумулятор, его можно использовать для видео и фотосъемки на природе, во время прогулок или на работе. Достаточно лишь пару секунд удерживать нажатой кнопку питания (9), как устройство включится и будет готово к видеозаписи (горит зеленым иконка камеры на панели (8)). Для старта циклической записи, нажмите на кнопку REC (5), при этом индикатор (3) и иконка камеры станут гореть мигающим оранжевым светом. Для остановки записи, нажмите на кнопку REC еще раз.
Для перехода к режиму фотосъемки, нажмите на кнопку MODE (10). На индикаторной панели загорится зеленым светом иконка фотокамеры. Для съемки кадра достаточно нажать на кнопку
Работа с программой Unieye
Для управления устройством с мобильного телефона или планшета необходимо установить прямое подключение устройства по каналу Wi-Fi. Для этого Вам потребуется установить на мобильный телефон бесплатное приложение Unieye из Google Play, если мобильный телефон работает под операционной системой Android (версия не ниже 2.2, 2.3 или 4.х) или из App Store, если он работает под управлением iOS (версия не ниже 6.0).
Далее надо включить устройство и дождаться пока индикатор
(( i )) на индикаторном табло (8) не станет гореть непрерывно зеленым светом. После загрузки приложения, в телефонах с ОС Android надо активировать Wi-Fi подключение (если не включено), а в телефонах на iOS, зайти в настройки Wi-Fi и выбрать Ваше устройство из списка. Ваше устройство, по умолчанию, имеет идентификатор (имя) типа R2-XXXXXXXX, где XXXXXXXX –любая буквенная комбинация. Впоследствии, если понадобится, вы можете изменить этот идентификатор в настройках устройства, и даже закрыть доступ к устройству паролем.
После запуска приложения Unieye, при включенном устройстве Black Box Connect, на дисплее Вашего телефона появится примерно следующее изображение:
Перед приобретением Highscreen BlackBox A2 по самой низкой цене, изучите характеристики, видео обзоры, плюсы и минусы модели, отзывы покупателей.
Видео обзоры Highscreen BlackBox A2
Характеристики Highscreen BlackBox A2
Основные характеристики *| Количество каналов записи видео/звука | 1/1 |
| Режим записи | циклическая/непрерывная |
| Запись видео | 1920x1080 при 30 к/с |
| Звук | встроенный микрофон (с возможностью отключения), встроенный динамик |
| Запись | времени и даты |
| Функции | детектор движения в кадре |
| Конструкция видеорегистратора | с камерой, с экраном |
| Угол обзора | 170° (по диагонали) |
| Особенности | встроенная подсветка |
| Матрица | 2 млн пикс. |
| Режим фотосъемки | есть |
| Ночной режим | есть |
| Формат записи/видеокодек | MOV / H.264 |
| Режимы | автостарт записи, отключение по таймеру |
| Длительность ролика | 1 мин, 3 мин, 5 мин |
| Питание | от аккумулятора, от бортовой сети автомобиля |
| Подключение к компьютеру по USB | есть |
| Выходы | HDMI, видео композитный, аудио |
| Форматирование карты памяти | есть |
| Поддержка карт памяти | microSD (microSDHC) до 32 Гб |
| Размеры (ширина x высота x толщина) | 93x53x19 мм |
| Вес | 65 г |
| Процессор | Ambarella A2S60 |
| Особенности | крепление на присоске |
* Точные характеристики уточняйте у продавца.
Начал эксплуатировать с мая 2014. Сначала сразу пошли проблемы. Зависание, искажение звука и картинки. Думал, что брак. Принёс домой, подключил к ЮСБ ДВД. Всё работает как надо. Оказалось в зарядке был непропай на выходе напряжения.. Исправил и всё стало о.к. Работает даже от ЮСБ магнитолы. Видео приличное, номера читаются на стоп-кадре. Вечером хуже, но терпимо. Ночью без освещения только в свете фар. При ярком солнце цвет зелёных деревьев становится серо-буро-малиновым. На видео звук трещал. Оказалось кнопки трясутся. Вставил между ними маленькие кусочки картончика и треск пропал. Звук стал хороший, чёткий. Аккумулятор очень слабый, я так понимаю, что он служит только для сохранения последнего файла "если что", Греется. Летом в жару очень сильно, особенно если прямое солнце, даже задеть невозможно. Из-за этого зависал иногда. Пришлось приспосабливаться, дисплей постоянно включить, чтобы было видно, что работает. Этому способствует металлический корпус, скорее-всего. Зато зимой обогревает сам себя. Присоска не отваливается. Стекло протёр, прижал сильнее и ручку до упора вправо, вроде пока держится. Датчик движения включать не надо. Получается какая-то белиберда с файлами и сбои в работе. Есть хорошая кнопка сохранения файла, нажал и нужный файл защищён от перезаписи. Флешка на 32гб, 10 класс. Хватает на 8 часов при 720. При заполнении флешки сбоев не происходит, между файлами задержек нет совсем. При склеивании файлов разрыва нет. Не засвечивается видео при прямом солнце, всё хорошо видно. Но постоянный летний перегрев повлёк вздутие аккумулятора и расфокусировку изображения из-за деформации держателя объектива. Разобрал. Убрал аккум. Поработал с объективом. Собрал. Работает. Что порадовало, так это качество сборки. Не ожидал. Всё чётко, ровно и красиво. Регистратор хороший, пользуюсь дальше. Вот бы доработали бы недостатки, особенно с цветом на солнце, было бы совсем хорошо.
Ну что сказать, все его плюсы перечеркивает один минус. Аппарат очень любит внезапно зависать. Причем покупали три штуки и сейчас все три по два-три раза в день зависают. Это не перегрев, может зависнуть сразу после старта. Приходится тыкать reset. Прошивок новых нет. Ну в общем решайте сами, нужно оно вам это. Добавлю. Зависает только в FULL HD. Причем какую бы карту я не ставил. Сделал разрешение поменьше и все работает.
После 8 месяцев эксплуатации поломался, начал портить карты памяти превращать их в invalid card , постоянно переполнялась карта памяти, не стирались старые ролики, , крепление очень не удобное на солнце постоянно отклеивается присоска, качество видео хорошее, но за такую цену абсолютно не надежный аппарат.
Оглавление
Конструкция и технические характеристики
Комплект поставки
Сразу после открытия коробки нас торжественно встречает основной модуль видеорегистратора (левая часть) в сборе с модулем дисплея (правая часть).
В отдельной коробочке из белого картона находится комплект аксессуаров. Немаленький.
- основной модуль видеорегистратора;
- съемный модуль дисплея;
- универсальный держатель;
- адаптер универсального держателя на лобовое стекло;
- адаптер универсального держателя на велосипедный руль;
- адаптер универсального держателя для плоской поверхности;
- адаптер универсального держателя для шлема;
- кабель USB—Mini-USB;
- кабель AV;
- адаптер питания под прикуриватель;
- пульт ДУ;
- чехол для переноски;
- ремешок для переноски;
- руководство пользователя;
- гарантийный талон.
Управление
- кнопка включения/выключения устройства;
- рычажок переключения разрешения видеозаписи.
Как видите, на основном модуле клавиши фотографирования нет, поэтому единственная возможность сделать фото, если не установлен модуль с дисплеем — воспользоваться пультом дистанционного управления, на котором соответствующая кнопка есть. Но пульт ДУ не водонепроницаем — то есть фотографировать, например, под дождём, будет затруднительно.
Сбоку на модуле дисплея находится переключатель, позволяющий включать и выключать подсветку экрана. При этом работает он несколько странно: если подсветку выключить, то, очевидно, на экране ничего не видно, а если включить — она работает всегда. Вообще всегда. Даже когда сам видеорегистратор выключен. Даже когда модуль отсоединен.
- экрана, когда подсоединен соответствующий модуль и включена подсветка;
- светодиодов — либо находящегося рядом с разъемами на основном модуле, либо расположенного рядом с экраном на модуле дисплея.
Горящий зеленым светодиод сигнализирует о том, что устройство включено, мигающий красным — о том, что идет запись, мигающий зеленым — о том, что что-то пошло не так (проблемы с карточкой, аккумулятором и т. п.)
Экранное меню достаточно простое и вряд ли стоит отдельного описания. Допускается настройка качества записи (читай, битрейта), разрешения фотографий (как всегда, имеет смысл только одно — 5 Мп, — соответствующее нативному разрешению матрицы), можно вручную выставить баланс белого и замер экспозиции (центр, среднее, точка). Если отключить перезапись, запись автоматически остановится по заполнению карточки. Если включить переворот — изображение будет повернуто на 180°. Если устройство используется в режиме автомобильного видеорегистратора, можно включить автоматическое включение и старт записи по подаче питания. В общем — просто, без излишеств, но вполне достаточно для выполняемых задач.
На торце основного модуля находится переключатель режимов видеозаписи: 1080p/720p. Вроде бы это очевидно, но на всякий случай проговорим вслух: разумеется, переключать его в процессе записи не стоит. Мы пытались — нет, ничего не зависло. просто вообще ничего не произошло. Кстати, через меню этот параметр изменить нельзя, что логично: вряд ли кого-нибудь обрадовал бы вариант, когда рычажок указывает на одно разрешение, а де-факто выбрано другое. Но есть и минус: получается, что с присоединенным модулем экрана поменять разрешение нельзя вообще никак.
Во влагозащищённом состоянии на торец с разъемами навинчивается специальная герметичная крышка. Есть и второй вариант крышки, с дырочками, который защитит торец только от последствий падения. Здесь немного непонятно: оперировать переключателями или разъемами дырочки не позволяют, а защитить от падения теоретически вполне способна и крышка без них. Зачем же нужна вторая?
На фото ниже представлены три варианта для торца на выбор: модуль с экраном, водонепроницаемая крышка и обычная. Впрочем, в автомобильном режиме запросто можно оставить торец незакрытым.
Полный (с экраном) автомобильный вариант в сборе:
Универсальный держатель имеет захват для устройства и паз для защелки. Все остальные кронштейны-адаптеры оперируют с этой защелкой.
А вот велосипедный вариант для установки на руль:
Интернет-поддержка
Эксплуатация
Установка присоски на лобовое стекло проходит привычно просто, присоединение к ней универсального держателя — тоже. Видеорегистратор сидит в захвате плотно, тряска его положение вряд ли изменит.
Или используем пульт ДУ! Замечательная вещь, когда нужно быстро настроить какую-либо функцию, сделать фото или приостановить запись. Фактически, его наличие делает кнопки на корпусе ненужными, по крайней мере при использовании устройства в качестве автомобильного видеорегистратора.
Разъем под штекер питания (он же Mini-USB) доступен в обеих конфигурациях — и с подсоединенным экраном, и без него. Правда, в первом случае он расположен со стороны водителя, а во втором — и вовсе с того торца, который смотрит в салон. Одинаково далеко от совершенства, если говорить об автомобильном применении устройства.
Правильно настроить положение видеорегистратора в кронштейне поможет экран, ну а без него вполне сойдет интегрированная в прибор лазерная указка: подъезжаете к стене какого-нибудь здания, включаете указку и смотрите, где приблизительно окажется середина кадра. Напомним: проще всего указка включается/выключается быстрым двойным нажатием кнопки включения, которая находится на верхней стороне основного модуля.
Результаты работы

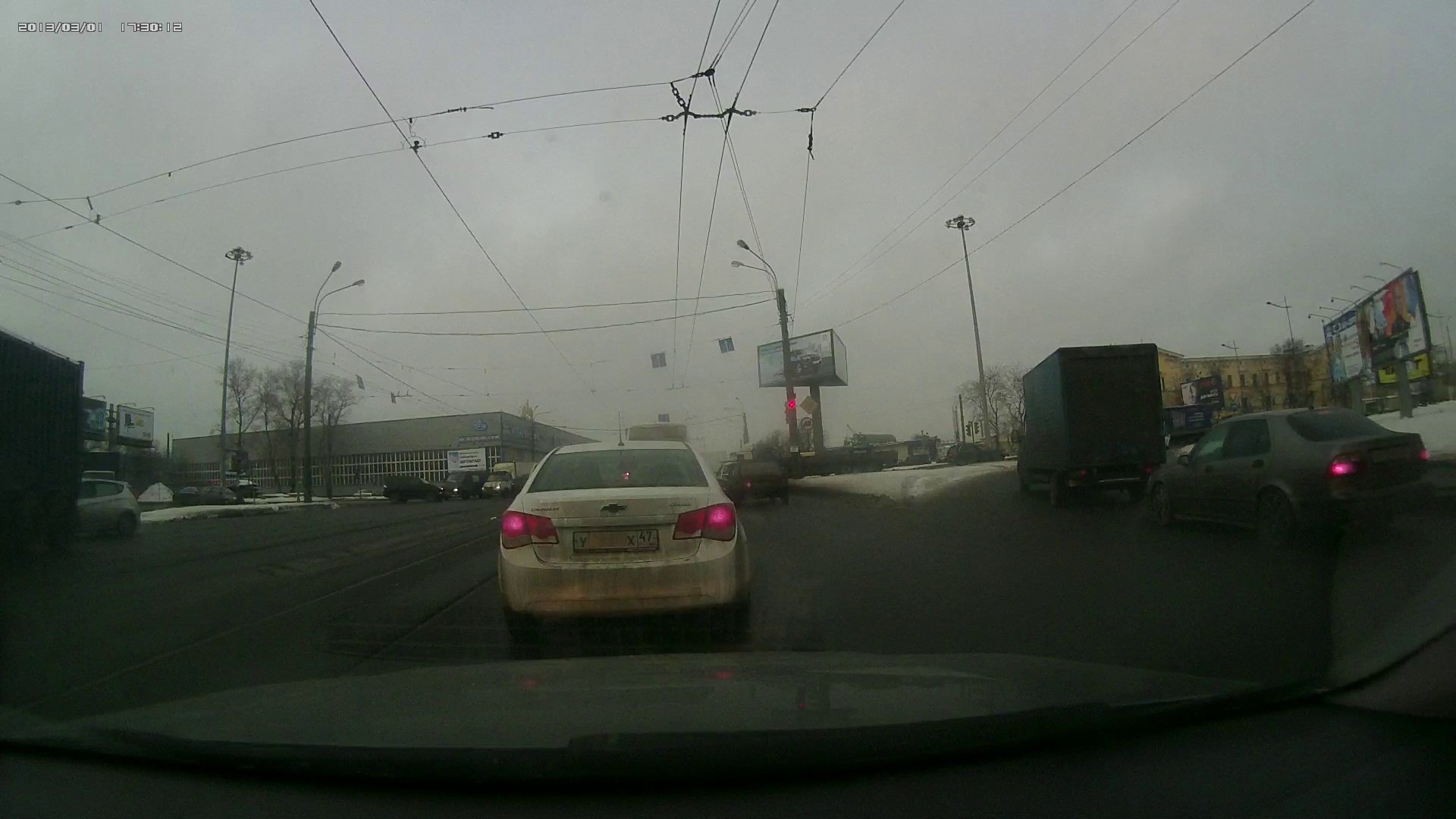

Дневное видео
В качестве образца дневной записи мы использовали видеофрагмент снятый в Full HD-режиме.
Наш любимый тест — попытка точно определить номер автомобиля по скриншоту с видеозаписи. Посмотрим, как герой сегодняшнего обзора справляется с этим заданием в светлое время суток.
Мы специально приводим 2 примера: не совсем удачный и уверенно хороший. Разница между ними легко видна на видеоряде, с которого мы сделали эти скриншоты: в первом случае скорость автомобиля была выше, чем во втором. В данном видеорегистраторе различимость мелких деталей очень сильно зависит от скорости движения объекта, и, справедливости ради, заметим: для экшн-камеры те скорости, на которых хотя бы что-то различимо, маловаты.

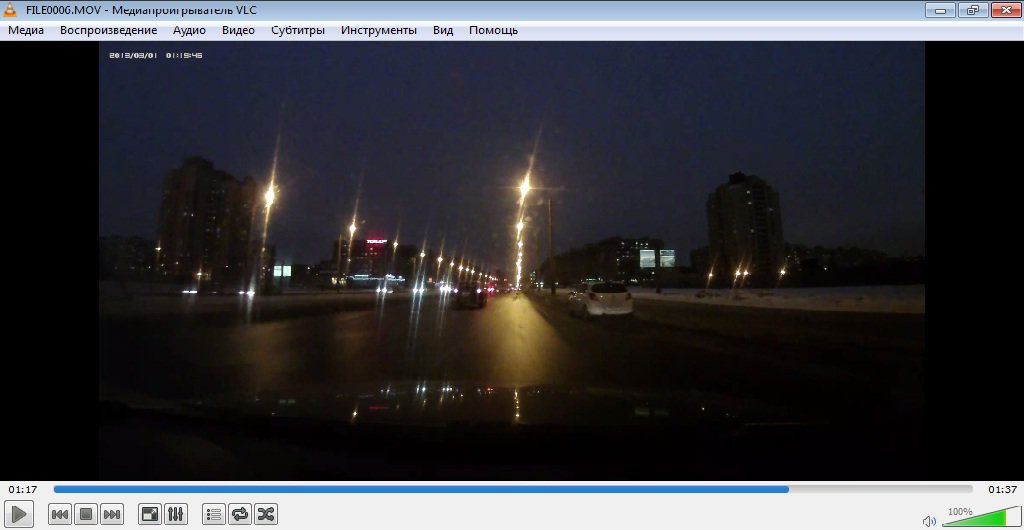

Ночное видео
Ночная съемка осуществлялась с теми же параметрами, что и дневная.
Распознавание номеров автомобилей в темное время суток тоже представляет интерес.
Поймать кадр с четко различимым номером нам удалось, но будем честны: автомобиль в это время практически стоял. Да — на неподвижных (или очень мало подвижных) объектах четкость деталей у героя сегодняшнего обзора вполне на уровне, даже ночью. Но хочется несколько большего.
Звук тоже подкачал, скажем прямо — неинтересный звук у устройства. Вполне себе средние частоты в передаче видеорегистратора преобразуются в невнятное басовое бубнение, которое ладно бы только раздражало — оно еще и полезную звуковую информацию глушит (послушайте речь в конце дневного ролика: она очевидно неразборчива, хотя шептать никто не пытался). В характеристиках устройства указан стереомикрофон, но, право слово, лучше бы он был моно, но более качественный. Впрочем, вполне возможно, вынос устройства за пределы замкнутого салона автомобиля сделает звук менее басовитым, а аудиоряд — более богатым на детали, однако это уже выходит за рамки нашего тестирования.
Не так давно мы бы сказали, что такое качество — редкость, однако за тот год с небольшим, что прошел с момента появления раздела OnRoad на нашем сайте, средняя планка качества для видеорегистраторов очень сильно выросла, поэтому сейчас это, скорее, нормально.
Оригиналы и справочная информация
Все фрагменты видеозаписей вырезаются из оригинальных файлов с помощью программы SolveigMM Video Splitter и сохраняются в оригинальном типе контейнера без перекодирования.
| Время суток | Погодные условия | Разрешение и частота кадров | Длина | Кодек | Размер | |
| видео №1 | день | пасмурно | 1920×1080@30 | 02:00 | AVC | 174 МБ |
| видео №2 | день | пасмурно | 1280×720@30 | 02:00 | AVC | 117 МБ |
| видео №3 | ночь | пасмурно | 1920×1080@30 | 02:00 | AVC | 174 МБ |
| Время суток | Погодные условия | Разрешение | Формат | |
| фото №1 | день | пасмурно | 4000×3000 | JPEG |
| фото №2 | день | пасмурно | 3200×2400 | JPEG |
| фото №3 | день | пасмурно | 2592×1728 | JPEG |
| фото №4 | ночь | пасмурно | 4000×3000 | JPEG |
| фото №5 | ночь | пасмурно | 3200×2400 | JPEG |
| фото №6 | ночь | пасмурно | 2592×1728 | JPEG |
Информация о характеристиках видео, полученная с помощью программы MediaInfo:
| Общее | |
| Формат | MPEG-4 |
| Профиль формата | QuickTime |
| Идентификатор кодека | qt |
| Режим общего битрейта | Постоянный |
| Общий поток | 12,1 Мбит/сек |
| Видео | |
| Идентификатор | 1 |
| Формат | AVC |
| Профиль формата | [email protected] |
| Параметр CABAC формата | Да |
| Параметр ReFrames формата | 4 кадра |
| Параметр GOP формата | M=1, N=8 |
| Идентификатор кодека | avc1 |
| Вид битрейта | Постоянный |
| Битрейт | 12 Мбит/сек |
| Разрешение | 1920×1080 |
| Соотношение сторон | 16:9 |
| Частота кадров | 30 к/с |
| Цветовое пространство | YUV |
| Субдискретизация насыщенности | 4:2:0 |
| Тип развертки | Прогрессивная |
| Битовая глубина | 8 бит |
| Бит/(Пиксели*Кадры) | 0,193 |
| Аудио | |
| Идентификатор | 2 |
| Формат | AAC |
| Профиль формата | LC |
| Идентификатор кодека | 40 |
| Битрейт | 128 Кбит/сек |
| Каналы | 2 канала |
| Частота | 48 кГц |
Совместная работа с компьютером и другими устройствами
При подключении к компьютеру устройство представляется системе как USB-накопитель и становится картоводом для установленной в видеорегистратор карточки. Никаких дополнительных драйверов системе Windows 7 Ultimate x64 не понадобилось.
При подключении к телевизору по HDMI видеорегистратор выводит на телевизор то же изображение, что выводилось бы на его собственный экран. Напомним, что в силу особенностей конструкции регистратора одновременно подключить к прибору телевизор и его собственный экран невозможно: установленный экран перекроет доступ к разъему HDMI. Для управления устройством в таком режиме придется использовать пульт ДУ — по тем же причинам.
Выводы
Небольшой disclaimer, который, к сожалению, пришлось сделать частью раздела выводов в статьях о видеорегистраторах. Дорогой очередной неравнодушный читатель! Мы тоже знаем о существовании таких сайтов как DealExtreme и AliExpress. Sapienti sat. Спасибо за внимание.
Black Box Outdoor лучше всего подойдет тем, кто еще не совсем уверен, что́ ему нужно на самом деле: автомобильный видеорегистратор или экшн-камера, их комбинация или два отдельных прибора. Гибрид компании Highscreen поддерживает самые распространенные функции, характерные для обоих типов устройств, при этом достаточно прост в освоении и эксплуатации, имеет относительно гуманную цену и снимает с качеством неидеальным, но для первого знакомства вполне достаточным.
Автомобильный видеорегистратор Highscreen Black Box Outdoor
предоставлен для тестирования производителем
Видеорегистратор Highscreen Black Box A2 способен снимать в разрешении Full HD, обладает металлическим корпусом и современной системой крепления, имеет доступную цену. По всем параметрам – неплохой вариант для желающих уложиться в ограниченный бюджет. Насколько интересен вариант в эксплуатации – сейчас выясним!

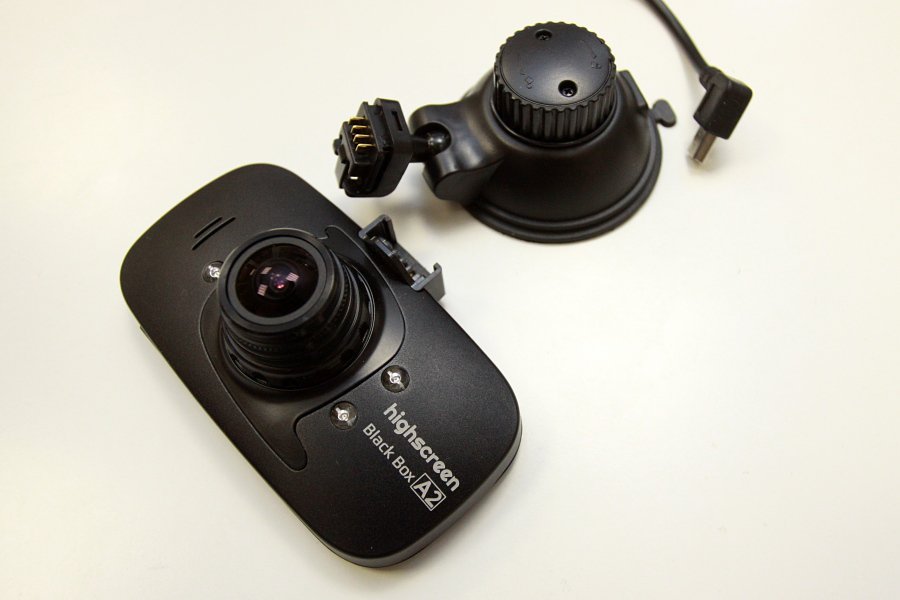

Highscreen Black Box A2 получил самую прогрессивную и современную на сегодняшний день систему крепления из всех, что применяются для видеорегистраторов. Это так называемая док-станция, где штекер ЗУ подключается к кронштейну, на штанге которого установлена колодка с контактами, к которой и присоединяется видеорегистратор, имеющий на корпусе соответственный контактный разъем.

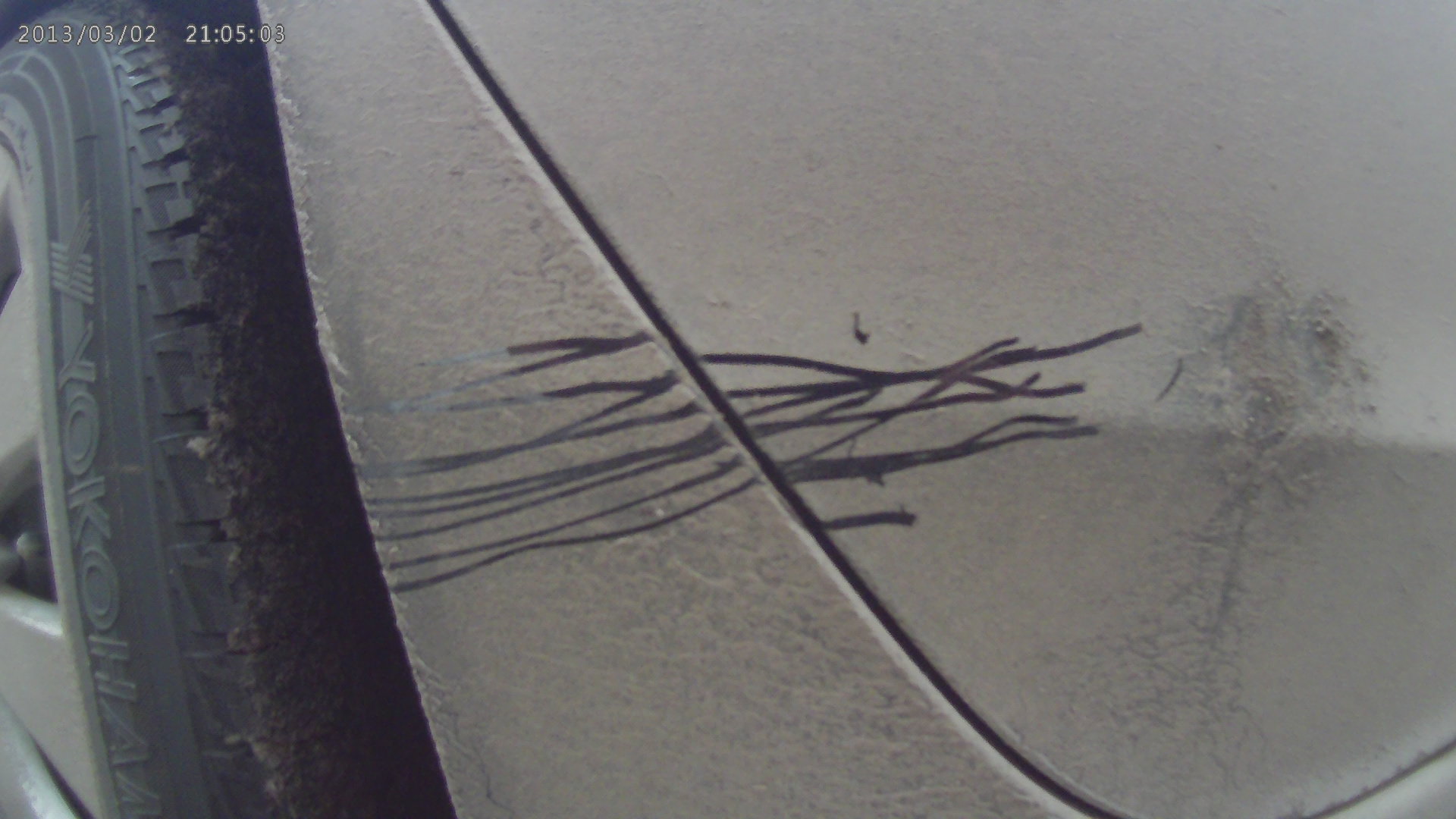

Highscreen Black Box A2: вместо резюме
