Где находится предохранитель лямбда зонда
самодиагностика показывает код 21, в таблице для этого две причины бывают.
Отключением предохранителя EFI ошибка не стирается! После обнуления компа считываю ошибки - и опять 21, двигатель не заводил. Значит ли это, что это цепь обогрева? Если нет, то как выяснить, в электрике проблема или в самом датчике?
простейший способ. У тебя датчик 4 контакта. 2 черных это подогрев, синий и белый тама импульсы. проверка проста. Протыкаешь иголками черные провода. На заведенной машине смотришь есть ли тама питание. Если нету то цепь. Если есть то далее шагаем. прогреваем мотор до рабочей температуры. Пртыкаем белый и синий, понадобиться СТРЕЛОЧНЫЙ мультиметр или аля старая цэшка, диапазон питания толи в районе вольта или 5 , неболее. Смотрим на холостых показания, стрелка должна колыхаться с одинаковой неторопливой интенсивностью. Если импульсы есть лямбда рабочий. Нет тогда в мусорку, а и кстати при повышении оборотов он должен среагировать и частота отклонения стрелки пойти шустрее
ахинею тебе подсказали. ничего прокалывать не надо. на отсоединённом датчике омметром "прозваниваешь" цепь его нагревателя. должно быть в районе 14 Ом (бывает и по другому, смотря какой датчик). если в нагревателе "обрыв" - ток через него не протекает и "мозги" его не "видят", считают что датчика нет или он неисправен (хотя неисправна всего лишь перегоревшая цепь подогревателя, сам датчик, точнее его чувствительный элемент, скорее всего цел и "жив"). оттого и "код" ошибки. хотя датчик-то есть. как датчик он исправен (скорее всего) просто за отсутствием цепи подогрева дольше "выходит" на рабочий режим и быстрее из него "вываливается", как, впрочем, "обычный" датчик кислорода, когда он без подогрева. что влияет в основном на "экологию" и лишь незначительно на "расход" и на "провал" при трогании.
"что делать". зависит от особенностей "мозгов" (блока ЭФИ) и желания потратиться на новый датчик. если комп при "неисправности" датчика блокирует его работу - тут уж ничего не поделаешь, только замена (а проверяется, действительно, по "колебаниям" вольтметра в цепи датчика, причём датчика хорошо прогретого- надо погазовать на 2000 минут несколько потом сбросить до ХХ; и даже тут прокалывать ничего не надо: в диагностической колодке наверняка есть выводы "VF" или "OX"). если "колебания" есть - значит "мозг" видит датчик и "отрабатывает" по его показаниям (нет - начинаем прозвонку проводки в машине, иначе даже "новый" датчик может "не помочь", и проверку самого датчика на исправность). работа датчика без подогрева будет незначительно отличаться от полностью исправного, во всяком случае "жор" будет не таким большим как в случае его полного отсутствия, а обмануть "мозг", чтобы он не выдавал ошибку, можно или вмешавшись в его конструкцию "мозгов" или подцепив дополнительный внешний резистор (в общем случае - "нагрузку") с учётом того, что на нём будет выделяться некоторое количество тепла, то есть он должен быть достаточно мощным, либо какую-нибудь лампочку, ватт эдак на 20. но это уж если совсем не хочется тратить денег
Навигация
| Volkswagen Golf 4 Клуб - Форум Фольксваген Гольф 4 > Прочий Форум > Свободное общение > Подскажите где находится предохранитель подогрева лямбда-зонда гольф 4 |
на лонжероне на наклейке и в доках и на самом моторе что написано?

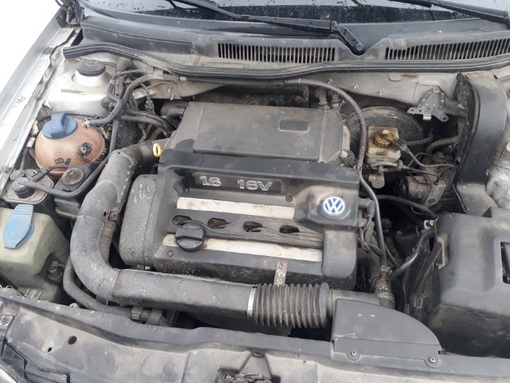

Подскажите где находится предохранитель подогрева лямбда-зонда гольф 4 двигатель АРЕ
Этот достаточно хрупкий прибор находится в очень агрессивной среде, поэтому его работу необходимо постоянно контролировать, так как при его поломке дальнейшее использование автомобиля невозможно. Периодическая проверка лямбда зонда станет гарантом стабильной работы автотранспортного средства.
Принцип действия лямбда зонда
Основной задачей лямбда зонда является определение химсостава выхлопных газов и уровня содержания в них молекул кислорода. Этот показатель должен колебаться в пределах от 0,1 до 0,3 процентов. Бесконтрольное превышение этого нормативного значения может привести к неприятным последствиям.
При стандартной сборке автомобиля, лямбда зонд монтируется в выпускном коллекторе в области соединения патрубков, однако, иногда бывают и другие вариации его установки. В принципе, иное расположение не влияет на рабочую производительность данного прибора.
Сегодня можно встретить несколько вариаций лямбда зонда: с двухканальной компоновкой и широкополосного типа. Первый вид чаще всего встречается на старых автомобилях, выпущенных в 80-е годы, а также на новых моделях эконом-класса. Датчик широкополосного типа присущ современным авто среднего и высшего класса. Такой датчик способен не только с точностью определить отклонение от нормы определенного элемента, но и своевременно сбалансировать правильное соотношение.
Благодаря усердной работе таких датчиков существенно повышается рабочий ресурс автомобиля, снижается топливный расход и повышается стабильность удержания оборотов холостого хода.
С точки зрения электротехнической стороны, стоит отметить тот момент, что датчик кислорода не способен создавать однородный сигнал, так как этому препятствует его расположение в коллекторной зоне, ведь в процессе достижения выхлопными газами прибора может пройти определенное количество рабочих циклов. Таким образом, можно сказать, что лямбда зонд реагирует скорее на дестабилизацию работы двигателя, о чем он собственно впоследствии и оповещает центральный блок и принимает соответствующие меры.
Основные признаки неисправности лямбда зонда
Основным признаком неисправности лямбда зонда служит изменение работы двигателя, так как после его поломки значительно ухудшается качество поступаемой топливной смеси в камеру сгорания. Топливная смесь, по сути, остается бесконтрольной, что недопустимо.
Причиной выхода из рабочего состояния лямбда зонда может быть следующее:
- разгерметизация корпуса;
- проникновение внешнего воздуха и выхлопных газов;
- перегрев датчика вследствие некачественной покраски двигателя или неправильной работы системы зажигания;
- моральный износ;
- неправильное или прерывающееся электропитание, которое ведет к основному блоку управления;
- механическое повреждение в следствие некорректной эксплуатации автомобиля.
Во всех вышеперечисленных случаях, кроме последнего, выход из строя происходит постепенно. Поэтому те автовладельцы, которые не знают как проверить лямбда зонд и где он вообще расположен, скорее всего, не сразу заметят неисправность. Однако, для опытных водителей определить причину изменения работы двигателя не составит никакого труда.
Постепенный выход из строя лямбда зонда можно разбить на несколько этапов. На начальной стадии датчик перестает нормально функционировать, то есть, в определенных рабочих моментах мотора устройство перестает генерировать сигнал, впоследствии чего дестабилизируется налаженность оборотов холостого хода.
Иными словами, они начинают колебаться в достаточно расширеном диапазоне, что в конечном итоге приводит к потере качества топливной смеси. При этом авто начинает беспричинно дергаться, также можно услышать нехарактерные работе двигателя хлопки и обязательно на панели приборов загорается сигнальная лампочка. Все эти аномальные явления сигнализируют автовладельцу о неправильной работе лямбда зонда.
На втором этапе датчик и вовсе перестает работать на не прогретом двигателе, при этом автомобиль будет всевозможными способами сигнализировать водителю о проблеме. В частности, произойдет ощутимый упадок мощности, замедленное реагирование при воздействии на педаль акселератора и все те же хлопки из-под капота, а также неоправданное дергание автомобиля. Однако, самым существенным и крайне опасным сигналом поломки лямбда зонда служит перегрев двигателя.
В случае полного игнорирования всех предшествующих сигналов свидетельствующих об ухудшении состояния лямбда зонда, его поломка неизбежна, что станет причиной большого количества проблем. В первую очередь пострадает возможность естественного движения, также значительно увеличится расход топлива и появится неприятный резкий запах с ярко выраженным оттенком токсичности из выхлопной трубы. В современных автоматизированных автомобилях в случае поломки кислородного датчика может попросту активизироваться аварийная блокировка, в результате которой последующее движение автомобиля становится невозможным. В таких случаях сможет помочь только экстренный вызов эвакуатора.
Однако, самым худшим вариантом развития событий является разгерметизация датчика, так как в этом случае движение автомобиля становится невозможным по причине высокой вероятности поломки двигателя и последующего дорогостоящего ремонта. Во время разгерметизации отработанные газы вместо выхода через выхлопную трубу, попадают в заборный канал атмосферного эталонного воздуха. Во время торможения двигателем лямбда зонд начинает фиксировать переизбыток молекул кислорода и экстренно подает большое количество отрицательных сигналов, чем полностью выводит из строя систему управления впрыском.
Основным признаком разгерметизации датчика является потеря мощности, особенно это ощущается во время скоростного движения, характерное постукивание из-под капота во время движения, которое сопровождается неприятными рывками и неприятный запах, который выбрасывается из выхлопа. Также о разгерметизации свидетельствует видимый осадок сажных образований на корпусе выпускных клапанов и в области свечей.
Как определить неисправность лямбда зонда рассказывается на видео:
Электронная проверка лямбда зонда
Узнать о состоянии лямбда зонда можно путем его проверки на профессиональном оборудовании. Для этого используется электронный осциллограф. Некоторые специалисты определяют работоспособность кислородного датчика при помощи мультиметра, однако, он способен только констатировать или же опровергнуть факт его поломки.
Проверяется устройство во время полноценной работы двигателя, так как в состоянии покоя датчик не сможет полностью передать картину своей работоспособности. В случае даже незначительного отхождения от нормы, лямбда зонд рекомендуется заменить.
Замена лямбда зонда
В большинстве случаев такая деталь, как лямбда зонд не подлежит ремонту, о чем свидетельствуют утверждения о невозможности произведения ремонта от многих автомобильных производителей. Однако, завышенная стоимость такого узла у официальных дилеров отбивает всякую охоту его приобретения. Оптимальным выходом из сложившейся ситуации может стать универсальный датчик, который стоит гораздо дешевле родного аналога и подходит практически всем автомобильным маркам. Также в качестве альтернативы можно приобрети датчик бывший в использовании, но с продолжительностью гарантийного периода или же полностью выпускной коллектор с установленным в него лямбда зондом.
Однако, бывают случаи, когда лямбда зонд функционирует с определенной погрешностью из-за сильного загрязнения в результате оседания на нем продуктов сгорания. Для того чтобы убедиться, что это действительно так, датчик необходимо проверить у специалистов. После того как проверка лямбда зонда состоялась и подтвержден факт его полной работоспособности, его нужно снять, почистить и установить обратно.
Для того чтобы демонтировать датчик уровня кислорода, необходимо прогреть его поверхность до 50 градусов. После снятия, с него снимается защитный колпачок и только после этого можно приступать к очистке. В качестве высокоэффективного очищающего средства рекомендуется использовать ортофосфорную кислоту, которая с легкостью справляется даже с самыми стойкими горючими отложениями. По окончании процедуры отмачивания, лямбда зонд ополаскивается в чистой воде, тщательно просушивается и устанавливается на место. При этом не стоит забывать о смазке резьбы специальным герметиком, который обеспечить полную герметичность.
Устройство автомобиля очень сложное, поэтому он нуждается в постоянной поддержке работоспособности и проведении своевременных профилактических работ. Поэтому в случае возникновения подозрений о неисправности лямбда зонда, необходимо незамедлительно произвести диагностику его работоспособности и в случае подтверждения факта выхода из строя, заменить лямбда зонд. Таким образом, все важнейшие функции транспортного средства будут сохранены на прежнем уровне, что станет гарантом отсутствия дальнейших проблем с двигателем и прочими важными элементами автомобиля.
Питание лямбда зондов А4B5рест, А6(C5, 4B5). Проверка, ремонт.
Хочу показать методику поиска просадки (отсутствия) питания подогрева лямбда зондов на данных машинах. Схема одинакова, только номера контактов на мозгах разные и на двигателях V6 4 лямбды. Пост для Roman898 и не только 🙂
Показываю на примере А4Б5 рест.
Ну вот, в определенный момент в мозгах появляется вот такая ошибка, не смертельно но не приятно.
Чаще всего эта ошибка указывает не на перегоревшую лямбду, а на плохую цепь питания зонда.
Завод питания на лямда зонды очень прост, что плане схемы, что в плане диагностики. С таким ремонтом справится может каждый, кто хоть раз тестер в руках держал.
Перед тем как приступить к диагностике давайте рассмотрим схему питания подогрева лямбда зондов.
И еще схема, продолжение.
Вот распиновка широкополосной лямбды. Которая стоит перед катализатором.
Теперь прозваниваем контакт №3 широкополосной и контакт №1 обычной лямбды на предохранитель №34. Если все ок, то снимаем полку в ногах, снимаем реле бензонасоса и прозваниваем контакт 87А на предохранитель №34, а можете сразу снять релюшку и прозвонить с нее на лямбду. Теперь надо разобрать реле, так как скорее всего все прозвонится отлично и окромя грязи в разъемах вы ничего не найдете. Потери в реле часто бывают за счет обгоревших контактов. На них идет падение напряжения и временами из за этого вылетает эта ошибка. По этому надо разобрать реле бензонасоса и почистить его. Разбирается реле очень просто. Отверткой отщелкиваете верхний кожух и все 🙂
Вот эта релюшка и ее номера.
Сняв корпус видим контакты. Двойные контакты на бензонасос, а один на лямбды и клапана.
Сняв пружинку и отодвинув подвижную контактную группу видим такую картину. А именно видим четко выраженные следы электро эрозии контактов. Обгорели в общем, что не мудрено, года свое берут 🙂 На фото у меня еще не запущенный случай.
Чистим контакты жестким ластиком, который без абразива. И вообще, все контакты не терпят абразивных чисток. Только жесткий ластик.
Вот и все, почистили и собрали реле, поставили его на место.
Теперь можно приступить к финальному контролю, контролю под нагрузкой. Вдруг где провода подгнили в жгуте. Это коварная поломка. Без нагрузки тестер показывает ОК, а под нагрузкой идет просадка напряжения.
Для этого снимаем разъем с клапана СВВ N112 (в А6 N321), по схеме видим что его +12 подключены параллельно подогреву. Тестером вызваниваем плюсовой контакт на фишке клапана, звоним с контакта №3 6ти контактного разъема или с контакта №1 4х контактного разъема лямбды. Подключаем лямбды, встаем тестером на землю и на плюсовой контакт клапана, заводим машину и смотрим напряжение. Должно быть +12.
Если есть то все ОК, если нет, напруга занижена, то ищем где потерялась она. Ищем просто – Идем по цепочке к реле. Сначала смотрим на предохранителе напряжение, Если на нем ОК а на разъеме занижено то кидаем дублирующий провод от предохранителя до лямбды (предохранитель покачать не забудьте :-)) ). Если и на предохранителе занижено то смотрим на самом реле, для этого реле без корпуса вставляем, что б легкий доступ был к контактам. Если на реле ОК а на предохранителе занижено то кидаем дублер от реле к предохранителю… На реле всегда ОК 🙂 Почему пишу про дублеры? Да по тому что многие не имеют навыков поиска таких глюков в жгуте, проще кинуть дублера и забыть про это 🙂
На этом все, данные процедуры помогут вам забыть об этой ошибке, которая у вас временами вылетала 🙂
