Главный инженер по разработке Ford Maverick Кейф Такасава (Keith Takasawa) так озвучил свои устремления: "Нашей основной задачей было удовлетворить спрос 90% покупателей, которые в 90% поездок на Maverick оставляют включенной автоматическую систему полного привода и забывают о ней. Для водителей-экстремалов, предпочитающих поездки по бездорожью или по глубокому снегу, режим механической регулировки полного привода сможет обеспечить качества внедорожного автомобиля".
Но, несмотря на принадлежность к классу SUV, этот автомобиль все-таки больше подходит для "периферийных" дорог (грунтовых или асфальтовых - не важно). Важно то, что запас энергоемкости подвесок этого автомобиля позволяет почти безнаказанно носиться по ямам и колдобинам, и комфортабельность при этом ничуть не пострадает. Maverick с легкостью доставит компанию из пяти человек на берег лесного озера или песчаный пляж: раскисшие грунтовки и ухабистые сельские дороги ей нипочем. Однако не стоит подвергать автомобиль экстремальным испытаниям на проходимость. На глубоком песке, чтобы не столкнуться с нехваткой крутящего момента, следует заранее выбрать режимы "1" или "2" автоматической коробки, а заведомо сложные участки преодолевать с ходу, предварительно заблокировав межосевой дифференциал, функции которого выполняет фрикционная муфта.
Система полного привода Control Trac II: постоянный привод на передние колеса и подключаемый через многодисковую муфту RBС (Rotary Blade Coupling) привод на задние колеса. Муфта расположена между хвостовиком второго карданного вала и редуктором заднего моста.
Режим Auto - постоянно подключен передний мост, крутящий момент на заднюю ось передается многодисковым сцеплением RBC. Как только появляется пробуксовка, центробежный насос муфты поднимает давление силиконовой жидкости, в результате чего фрикционы сжимаются и подключают задний мост. Крутящий момент плавно перераспределяется в зависимости от степени пробуксовки и может достигать пропорции 50:50. На бездорожье водитель может заблокировать межосевой дифференциал, включив режим 4x4 Lock — принудительная электромагнитная блокировка муфты с жестким распределением крутящего момента между осями в соотношении 50:50. Этот режим повышает проходимость автомобиля на вязких и скользких покрытиях, особенно по снегу. Подключать и отключать блокировку можно во время движения, главное - не пользоваться ею на сухом асфальте, чтобы не испортить трансмиссию и не испытывать прелестей недостаточной поворачиваемости.
Maverick не имеет понижающего ряда передач и механизма блокировки межколесных дифференциалов.
В 2004 году система полного привода была принципиально изменена. В приводе задних колес теперь стоит муфта иной конструкции. Нет сложной гидравлики и силиконовой жидкости - теперь муфта блокируется с помощью электропривода, при малейшей пробуксовке передних колес подключая задние. Принудительно заблокировать привод, как раньше, нельзя.
Но жесткая блокировка не исчезла - муфта замыкается, когда близка опасность перегрева. Зато быстродействующий компьютер способен даже прогнозировать пробуксовку и давать команду на муфту с опережением.
Система Automatic Electronically-Controlled 4x4, отвечающая за компьютерное управление мгновенным подключением заднего моста, использует сигналы от каждого из колес, учитывая положение педали газа и угол поворота рулевого колеса. Возросшая скорость обмена данными в устройствах стабилизации позволила получить абсолютно нейтральную поворачиваемость, и гарантирует максимум возможного сцепления с дорожным покрытием на любой скорости и при любых условиях.
Тормозная система с четырехканальной АБС очень эффективная - несмотря на то, что сзади стоят барабанные исполнительные механизмы (на версиях с 3,0-л двигателем V6 – все тормоза дисковые). С 2004 года устанавливается Emergency Brake Assist - система аварийного торможения.
Maverick - Escape - Tribute комплектуются 4 типами двигателей:
- 2 л 16-клапанный Zetec-Е I4 DOHC имеет мощность 124 л.с. при 5300 об./мин. (крутящий момент 175 Нм при 4500 об./мин). Двигатель представляет собой литой чугунный блок с облегченной алюминиевой головкой цилиндра и композитным впускным коллектором. Он соединен с пятиступенчатой механической коробкой передач, что позволяет буксировать прицеп с максимальной массой до 1500 кг.
- 2 л 16-клапанный Duratec-20 I4 DOHC мощностью 130 л.с. при 5300 об./мин. (крутящий момент 183 Нм при 4500 об./мин). Двигатель сочетается с 4-ступенчатой автоматической коробкой передач CD4E.
- 2,3 л 16-клапанный двигатель нового поколения Duratec-23NS I4 DOHC мощностью 153 л.с. при 5250 об./мин (крутящий момент 209 Нм при 4050 об./мин) - устанавливается с 2004 года. Мягкость и плавность работы нового мотора объясняется использованием приводимого цепью балансирного вала, дающего 20%-ное снижение вибрации. Двигатель сочетается с новой 5-ступенчатой механической коробкой передач производства Mazda или с 4-ступенчатой автоматической коробкой передач CD4E. Устанавливается как стандарт на версии XLS.
- 3,0 л. Duratec V6 DOHC с 24-клапанным механизмом газораспределения и цепным приводом распредвалов имеет мощность 203 л.с. при 5900 об./мин. (крутящий момент 281 Нм при 4400 об./мин.), что делает его самым сильным двигателем в сегменте компактных внедорожников. Сочетается только с 4-скоростной автоматической коробкой передач CD4E, максимальная масса буксируемого прицепа составляет 1700 кг. Устанавливается на версии XLT, XLT Sport и Limited. В 2004 году система управления двигателем Duratec V6 изменилась - новый 32-битовый процессор Motorolla в пять раз быстрее предшественника.
Передаточные числа АКП: I - 2,89; II - 1,57; III - 1,00; IV - 0,70. Задний ход - 2,31; главная передача 3,70.
В 2004 году Maverick получил новую систему безопасности "Personal Safety System". Она включает измененную (с целью оптимального гашения удара при аварии) переднюю часть кузова, двухступенчатую подушку водителя с оценкой расстояния от лица до руля, сиденье переднего пассажира с определителем веса (для автоматического отключения подушки пассажира), боковые подушки и подушки-"занавески" для защиты головы, которые при переворачивании остаются надутыми несколько секунд.
Внешне Ford Maverick 2005 модельного года почти не изменился. Лицо и профиль автомобиля по-прежнему легко узнаваемы. Изменилась только головная светотехника - мультирефлекторные фары, решетка радиатора и форма бамперов, которые стали более мощными. Теперь их делают из специального материала, не боящегося царапин. А овальные противотуманные фары уступили место круглым.
Изменения в интерьере затронули в основном передние сиденья – теперь они с развитой боковой поддержкой. А центральная панель между ними стала выше и объемнее. Увеличились ее подстаканники, появились ящичек для мелочей и 12-вольтовая розетка. Сразу привлекает внимание отсутствие переключателя скоростей на руле. Теперь он по-европейски расположился на центральном тоннеле. Комбинация приборов стала более строгой и лаконичной.
Базовое исполнение XLS включает тканевую обивку салона, кондиционер, центральный замок, магнитолу с CD-проигрывателем, электрические стеклоподъемники на все двери, регулируемые электрические наружные зеркала, 15-дюймовые алюминиевые диски c шинами 225/70 R15 . Руль оснащен гидроусилителем и регулируется по высоте. Для удобства посадки-высадки на стойках кузова размещены поручни. Объем багажного отделения составляет 935 л, а при сложенных задних сиденьях – 1835 л. Заднее сиденье можно сложить в пропорции 60:40. Доступ в багажник возможен двумя способами: через целиком поднятую дверь или через открытое заднее стекло. В стандартную комплектацию входят багажные рейлинги на крыше, позволяющие перевозить груз массой до 45 кг. Механизм опускания расположенного под днищем запасного колеса приводится в действие только тогда, когда открыта задняя дверь.
На улучшенном исполнении XLT - электрические регулировки водительского сиденья, CD-чейнджер, обивка из высококачественной ткани или по заказу из кожи, алюминиевые 16-дюймовые алюминиевые диски колес. На руле - блок управления круиз-контролем. В версии XLT Sport добавлены кованые алюминиевые диски, подножки и двухцветная окраска кузова.
Топ-комплектация Limited, появившаяся в 2002 году включает аудиосистему MACH, обогрев наружных зеркал заднего вида и передних сидений и парковочную систему. Кроме того, в оснащение Limited входит одноцветная окраска кузова, кожаная оплетка руля, автоматически затемняемое внутреннее зеркало заднего вида и антибликовое покрытие наружных зеркал, аудиосистема с проигрывателем и встроенным чейнджером на 6 CD-дисков и 16-дюймовые диски колес.
Все версии оснащены подсветкой замков передних дверей, а также дистанционным иммобилайзером SecuriLock..
Mazda Tribute предлагается в версиях DX, LX и ES. Комплектация ES включает кожаную обивку сидений (комплектация LX - с тканевой обивкой), водительское кресло с электроприводом (шесть положений), кондиционер, тонированные стекла с электроприводом, заднее стекло с устройством от запотевания, регулируемый руль, электронные замки на дверях, 16-дюймовые шины.
Начиная с лета 2004 года выпускается Escape 2005 модельного года, оснащенный гибридным двигателем из двух силовых агрегатов: бензинового и электрического. Первый - четырехцилиндровый двигатель объемом 2 л мощностью 124 л. с. Второй имеет мощность 65 кВт. Питающая его батарея располагается под полом багажника.
Двигатели используются как вместе, так и по отдельности. Выбор источника тяги осуществляет электроника. Во время разгона работают оба двигателя. Электромотор помогает бензиновому, снижая расход топлива. В крейсерском режиме двигатель внутреннего сгорания подзаряжает электрическую батарею. Во время торможения специальная система забирает тепловую энергию от тормозов, превращая ее в электрическую и подзаряжая батарею. На остановках бензиновый мотор автоматически отключается, а кондиционер, аудиосистема и другие устройства питаются от батареи. Главное преимущество гибридного Escape – его экономичность: он обеспечивает такую же динамику, как и флагманский Escape с двигателем V6, расходуя при этом намного меньше топлива. Для Escape Hybrid доступны те же опции, цвета кузова и коробки передач.
Габаритные размеры: 4440х1791х1770.
Колесная база: 2620 мм. Колея передних/ задних колес: 1555 / 1550 мм.
Снаряженная масса: 1600 кг (2,3 л) 1660 кг (3,0 л).
Полная масса: 1980 кг (2,3 л) 2060 кг (3,0 л).
Мааса буксируемого прицепа: 1610 кг.
Клиренс: 210 мм. Угол въезда/ съезда: 29 / 23. Шины 215/70 R16.
Максимальный допустимый угол поперечного крена - 49 градусов, глубина брода - 600 мм.
Максимальная скорость: 188 км/ч. Разгон до 100 км/ч: 10,5 сек.
Средний расход на 100 км: 12,1 л. Вместимость топливного бака: 62 л.
Объем багажного отделения: 935 / 1835 л.
2 года
Dik_g
Анатолий33
zbugz
Я бы с радостью купил бы модуль от дореста, но из наличия что продается в свободном доступе и за адекватный ценник это все от рестайла.
Я правильно понял, силовой разъём (который у меня с 1 пином) я могу оставить, а вот второй-коммутационный, мне надо будет заменить?
Второй тебе менять если Рестайл модуль ставить, у тебя проводка под дорест
baggio5555
Можно и фишку, если фаркоп штатный ставили, то блок согласования стоит слева, прям у задней двери, по середине, под обшивкой. Или просто вынь предохранитель на 40А, там же в багажном отсеке, он как раз на прицеп.
19 мая 2020
Решил отписаться о своих трудах по установке на форд куга 2 фаркопа, парктроников и подключение электрики.
Вообще не люблю сам ковыряться в машине, но 3 сервиса в которые я заезжал как то неприлично завышали цену на монтаж всего под ключ, от 8 до 10тр просили. И даже нашёл мастера и договорился за 6500р, но в итоге на самоизаляции решил сделать всё сам)

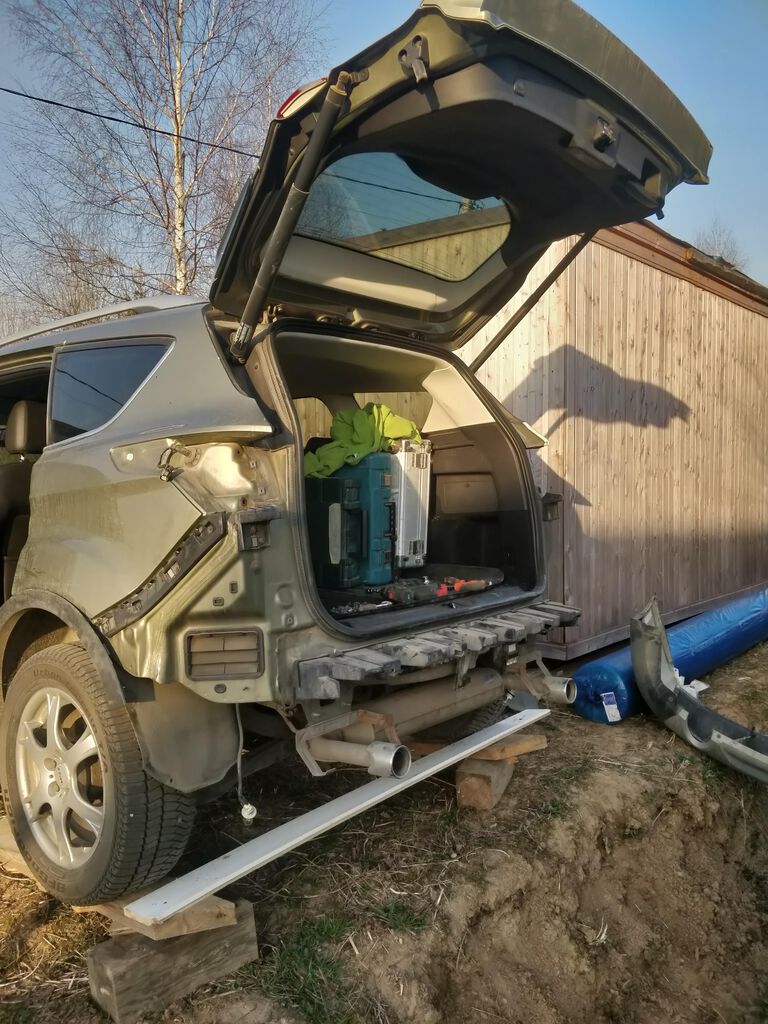

1. Снимаем задние фары и пластиковый бампер:

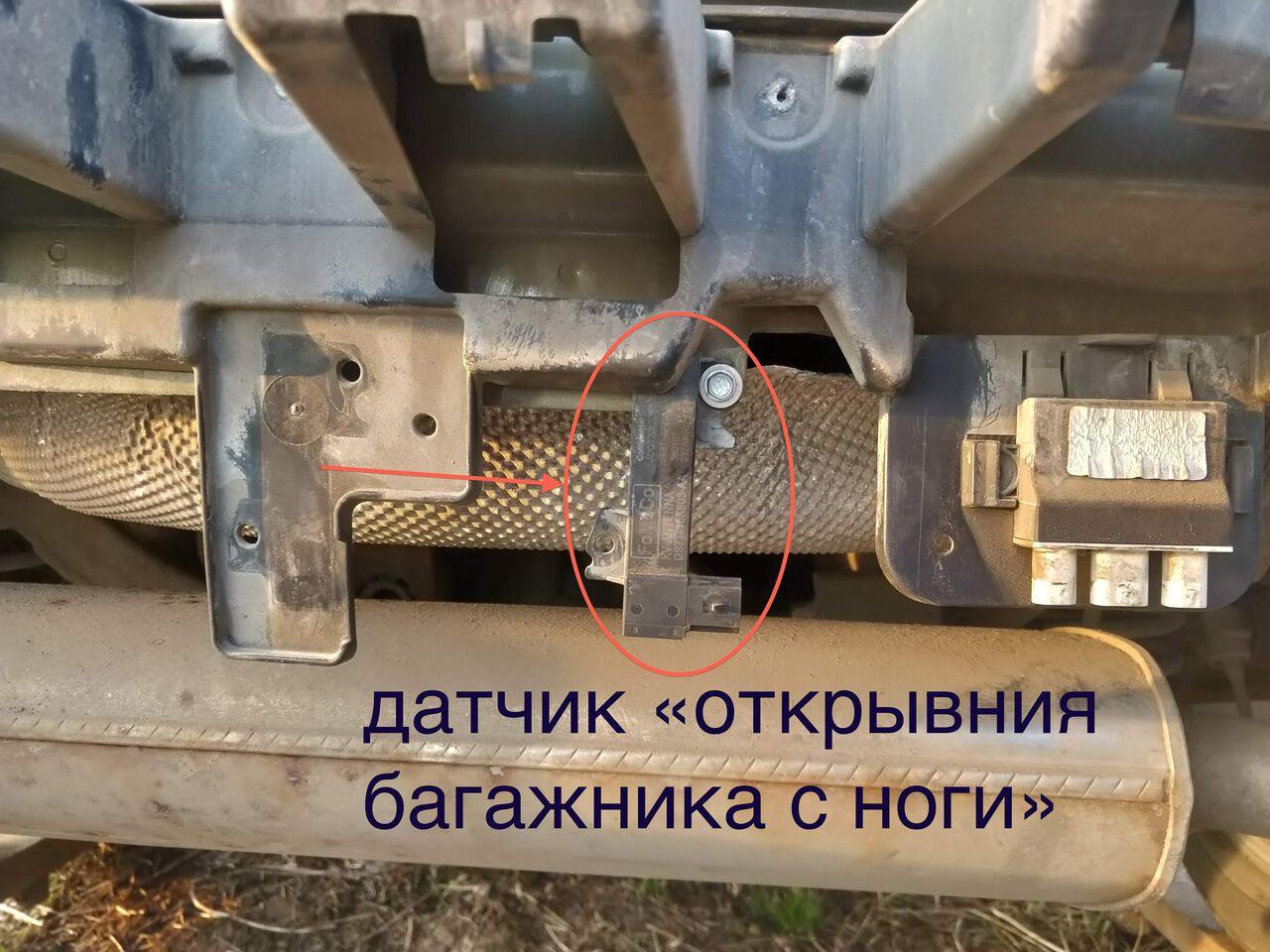

- лезем под машину и выкручиваем габариты и ещё какие то датчики, которые вмонтированы в бампер
- снимаем 4 клипсы по низу
- немного отгибаем черные пластиковые надкрылки
- под ними выкручиваем винт на торексе
- дальше с хрустом приподнимаем его чуть вверх и на себя, некоторые крепежи могут отломиться, будьте осторожны.
2. Откручиваем железный буферный бампер

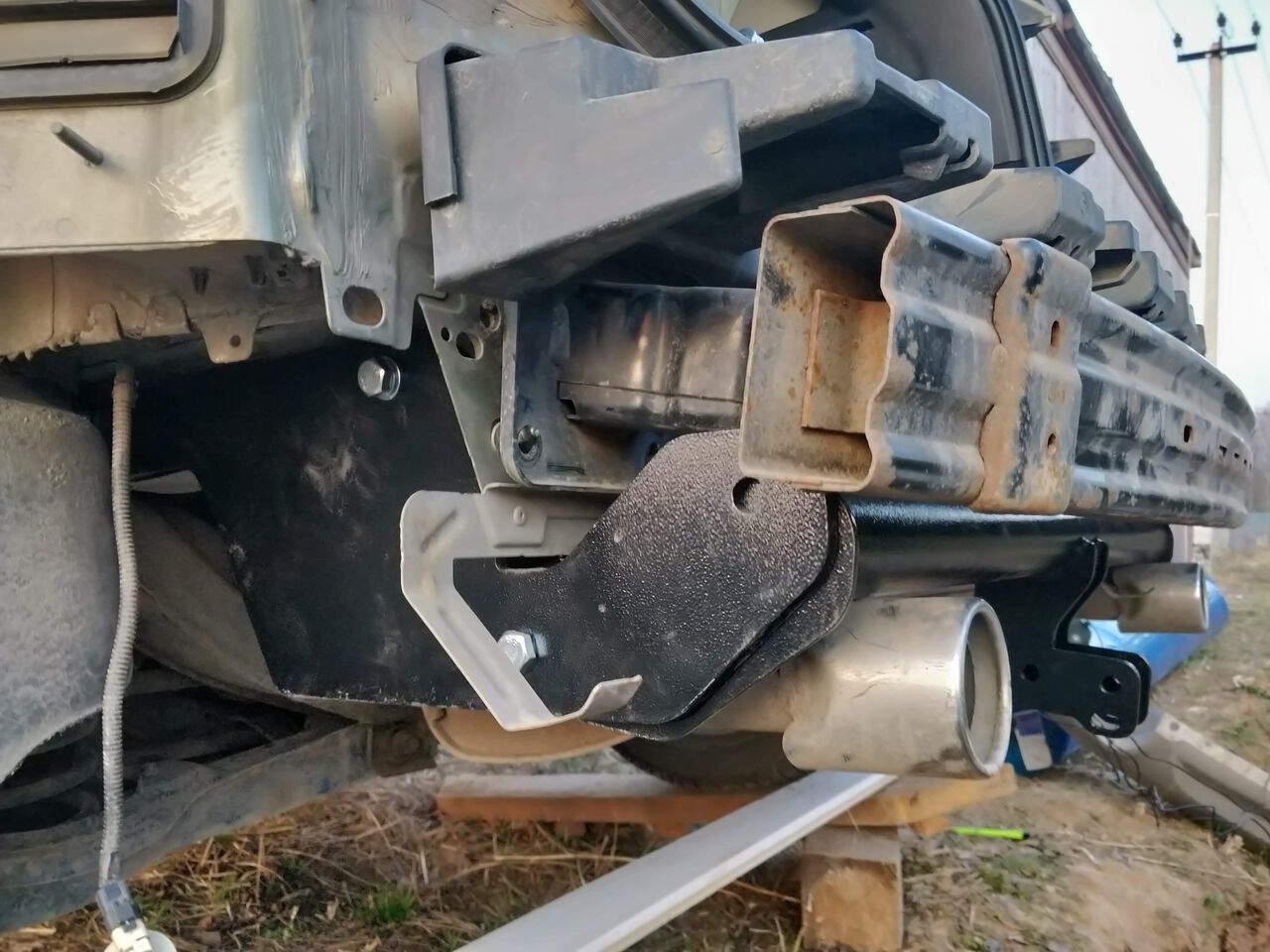

5. Ставим на место буферный бампер

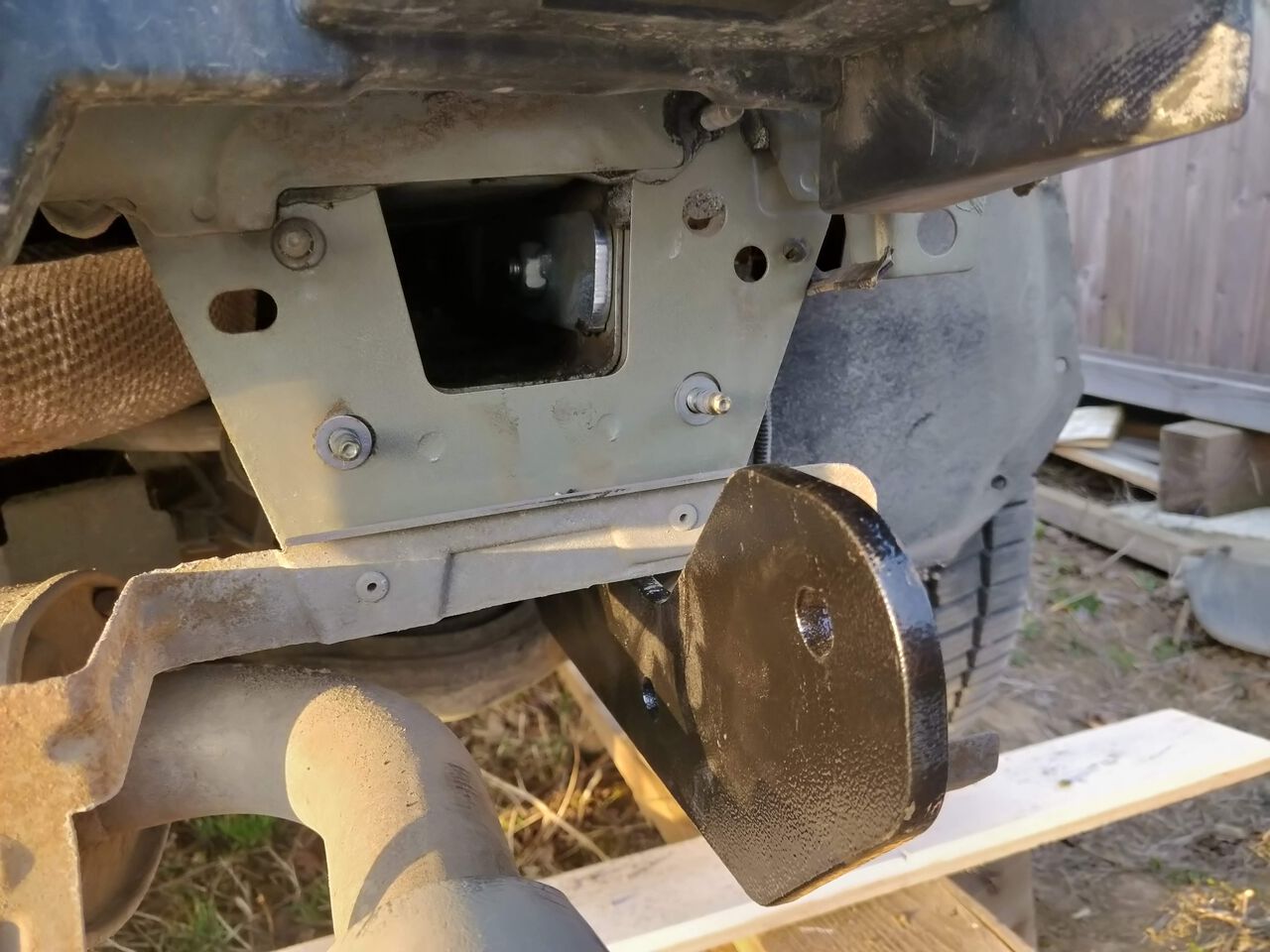

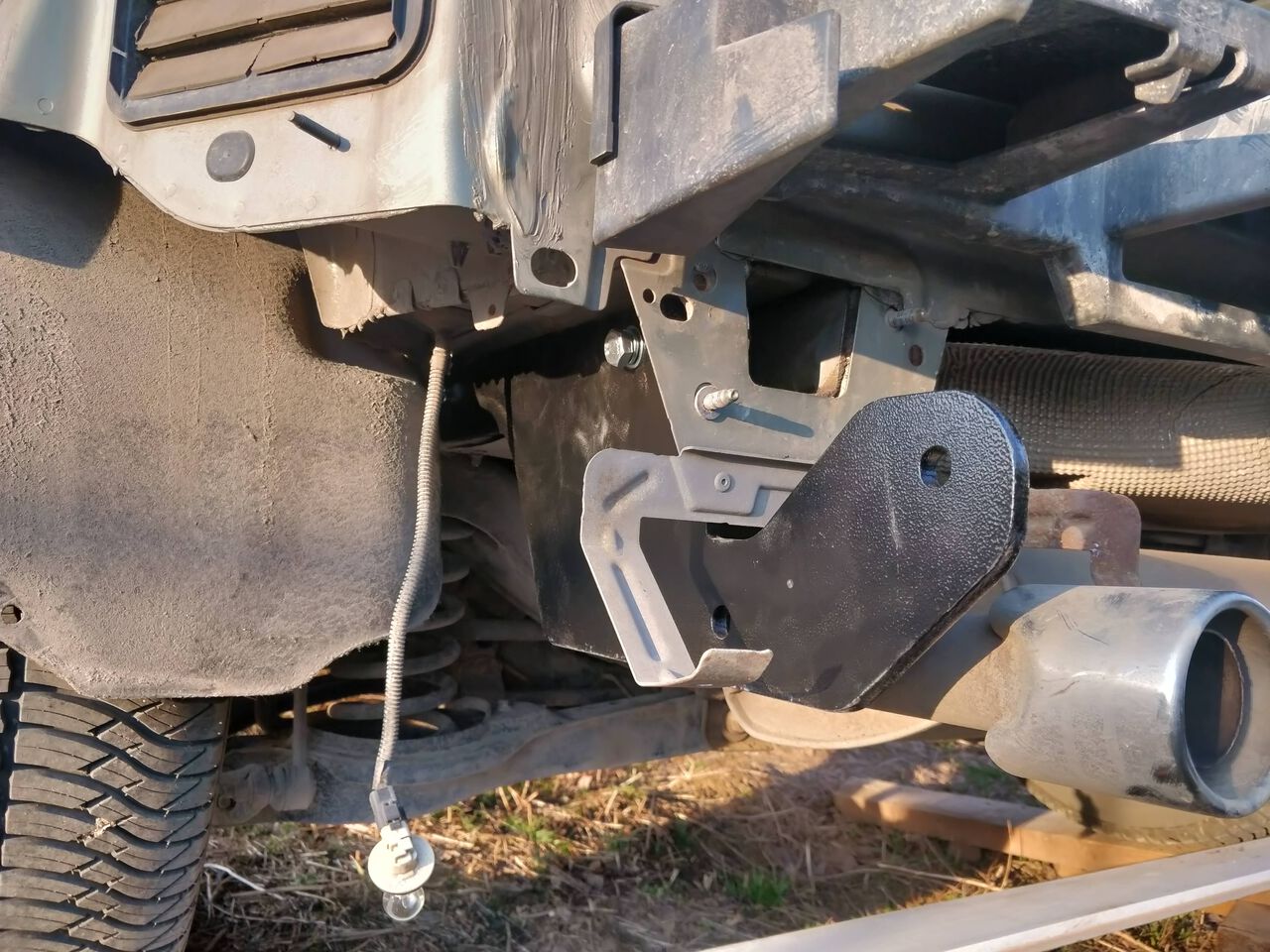

6. Ставим поперечную трубу крепления фаркопа
7. На снятом бампере, изнутри видны места для монтажа парктроников, сверлим в них отверстия сверлом из комплекта парктроников и монтируем датчики приближения.
8. Заводим всю электрику в авто через резинку, из которой выходит скрутка проводов к багажнику, я сделал дополнительный надрез и всё отлично вошло.
9. Вешаем бампер обратно
Следующий этап, подключение электрики, тут мне как раз помогла рекомендация MOTLI на второй странице этой темы.
1. Снимаем черную центральную нижнюю штуковину возле замка багажника, 2 винта, 2 клипсы

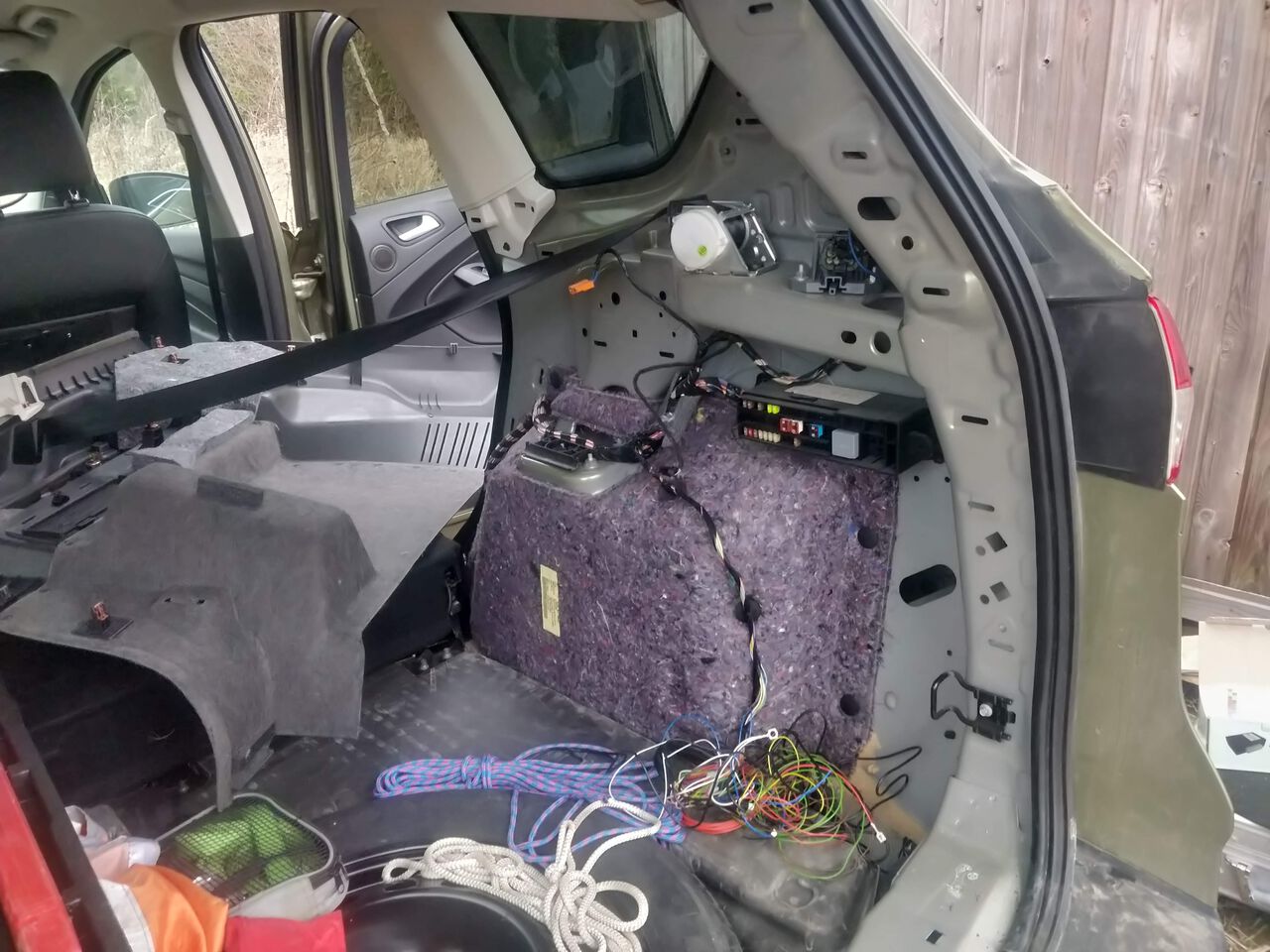

2. Снимаем правый борт обшивки багажника, целиком, он на защёлках и кладём его на сложенные задние сидения.

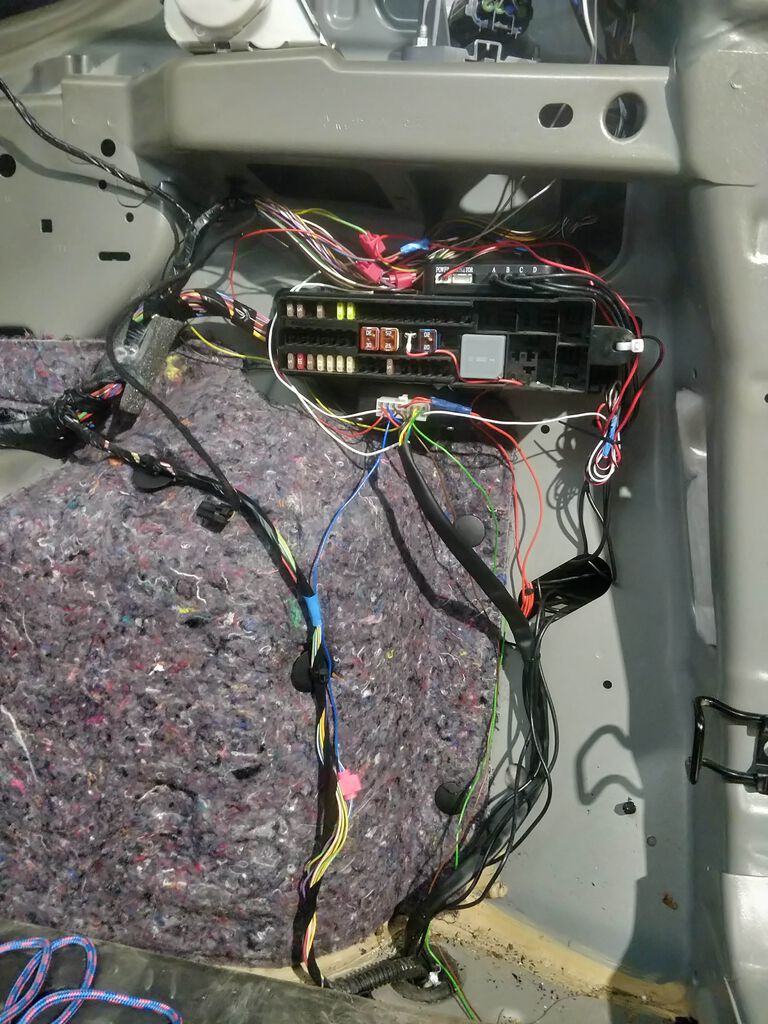

3. Основные провода находятся над блоком предохранителей. Я подключал через блок согласования, они могут быть разные, схемы в комплекте есть, главная информация это цвет проводов электрики форд куга 2:
Правая сторона:
Правый поворотник - зелено оранжевый
Габарит правый - бело коричневый
Стоп сигнал - коричнево фиолетовый
Задний ход - коричнево синий (нужен для включения парктроника)
Противотуманные габариты - белый с синим (уходит вниз)
Минус крепим к кузову, там есть спец болт
Плюс берём из блока предохранителей, 26 разъём специально для электрики прицепа создан.
Левую сторону тоже надо чуть под разобрать и найти там:
Левый поворотник - бело оранжевый
Левый габарит - зелено фиолетовый
Белый провод на блоке согласования, является минусом для парктроника, то есть если у вас подключен прицеп, парктроник будет выключен при маневрировании задним ходом задним.
Дисплей индикацию парктроников протащил под пластиком порогов правой части авто и установил в правой части торпеды.
Вот вроде и всё)
А ну и цены конечно же, покупал зимой 2020 года
Парктроники - 1500р
Фаркоп фирмы Лидер Плюс с розеткой - 6200р
Блок согласования - 3000р
7 часов рабочего времени.
Форд Маверик / Форд Эскейп / Мазда Трибьют запись закреплена
Всем привет! Подскажите кто устанавливал фаркоп на маверик ристайл,нужно ли дополнительно устанавливать какую-то приблуду для проводки розетки? Погуглил,но ничего конкретного не нашёл. Спасибо.
Установка фаркопа и электрики к нему ничем не отличается от других автомобилей.
Исполнение блоков и назначение их элементов в Ford эскейп (Ford маверик) может отличаться и зависит от года выпуска, уровня комплектации и страны поставки.
Блок в салоне Ford Escape
Он находится под панелью приборов (нижняя часть торпеды), со стороны пассажира и закрыт защитной крышкой. Для доступа просто подденьте плоской отверткой за специальную выемку в крышке.
Вариант 1
Схема
Описание
| 1 | 5A Электро пневмо клапан аккумулятора паров топлива |
| 2 | 5A Реле вентилятора, обогрев заднего стекла |
| 3 | 10A Электродвигатель очистителя и омывателя стекла задней двери |
| 4 | 10A Блок управления системы полного привода, комбинация приборов |
| 5 | 5A Блок управления ABS и SRS |
| 6 | 10A Аварийная сигнализация, фонари заднего хода |
| 7 | 10A Усилитель сигнала транспондера, блок управления SRS |
| 8 | 10A Комбинация приборов, реле блокировки селектора |
| 9 | 3A Реле блока управления двигателем и АКПП, реле вентилятора, реле кондиционера |
| 10 | 20A Двигатель стеклоочистителя лобового стекла, электродвигатель омывателя ветрового стекла, реле прерывистого режима работы стеклоочистителя |
| 11 | 10A Реле стартера, электромагнитный клапан блокировки ключа в замке зажигания |
| 12 | 5A Радио и часы |
| 13 | Резерв |
| 14 | 20A Прикуриватель |
| 15 | 15A Габариты, лампы местной подсветки, реле проводки прицепа |
| 16 | 10A Комбинация приборов, электропривод зеркал, блок управления электрооборудованием |
| 17 | 15A Люк |
| 18 | 5A Подсветка комбинации приборов и выключателей панели приборов |
| 19 | 10A Сабвуфер |
| 20 | 15A Указатели поворота, индикаторы указателей поворота, аварийная сигнализация |
| 21 | 10A Габаритные огни прицепа |
| 22 | 15A Резерв |
| 23 | 15/20A Звуковой сигнал |
| 24 | 15A Стоп-сигналы, блок управления ABS, блок управления двигателем и АКПП, электромагнитные клапаны переключения передач АКПП |
| 25 | 30A Электропривод стеклоподъемников |
| 26 | 30A Центральный замок, блок управления электрооборудованием, электропривод сидений |
| 27 | 10A Магнитола, комбинация приборов, освещение салона |
| ACC | Реле для установки дополнительного оборудования |
ЗA прикуриватель салона отвечает предохранитель номер 14 на 20А.
Вариант 2
Схема
Обозначение
| 1 | 15A Лампы прицепа |
| 2 | 5A Магнитола (подсветка) |
| 3 | 15A Передние и задние стояночные огни |
| 4 | 10A Замок зажигания |
| 5 | 2A Реле блока управление АКПП, реле бензонасоса, реле вентилятора, №2 высокой/ низкой высоты вращения вентилятора |
| 6 | 15A Лампы дополнительного стоп-сигнала, стоп-сигналы, блок управления двигателем и АКПП, АБС, круиз-контроль |
| 7 | 10A Комбинация приборов, диагностический разъем OBD, магнитола, электропривод боковых зеркал |
| 8 | 15A Противотуманные фонари |
| 9 | 30A Центральный замок, электропривод сидений |
| 10 | 15A Подогреватель боковых зеркал |
| 11 | 15A Люк |
| 12 | 15A Магнитола |
| 13 | Резерв |
| 14 | Резерв |
| 15 | 30A Привод стеклоподъемников |
| 16 | 15A Сабвуфер |
| 17 | 15A Ближний свет |
| 18 | 18A Система полного привода |
| 19 | 15A Противоугонная система |
| 20 | 20A Звуковой сигнал |
| 21 | 10A Двигатель очистителя и омывателя стекла задней двери |
| 22 | 10A Внутренне зеркало заднего вида, комбинация приборов |
| 23 | 5A Магнитола (питание) |
| 24 | 20A Прикуриватель |
| 25 | 20A Двигатель омывателя и очистителя ветрового стекла |
| 26 | 5A Кондиционер |
| 27 | 5A Выключатель системы круиз контроля |
| 28 | 10A Комбинация приборов |
| 29 | 10А Фонари заднего хода |
| 30 | Резерв |
| 31 | Резерв |
| 32 | 10А Реле блокировки селектора |
| 33 | 15А Блок управления SRS, индикатор отключения подушки безопасности переднего пассажира, датчик наличия пассажира на переднем сиденье |
| 34 | 5А Блок ABS, круиз контроль |
| 35 | 5А Обогрев сидений, полный привод |
ЗA передний прикуриватель отвечает предохранитель номер 24 на 20А.
Вариант 3
Схема
Назначение
| 1 | 30A Не используется (запасной) |
| 2 | 15A Тормозной выключатель |
| 3 | 15A Модуль синхронизации |
| 4 | 30А Люк |
| 5 | 10A Подсветка клавиатуры, блокировка переключения тормозов (BSI), SPDJB |
| 6 | 20А Указатели поворота, стоп-сигналы |
| 7 | 10А Ближний свет фар (левый) |
| 8 | 10А Ближний свет фар (справа) |
| 9 | 15A Внутреннее освещение |
| 10 | 15A Подсветка |
| 11 | 10А Полный привод |
| 12 | 7.5A Выключатель зеркала с электроприводом |
| 13 | 5А Не используется (запасной) |
| 14 | 10A FCIM (радио кнопки), спутниковое радио, модуль дисплея передней панели |
| 15 | 10А Климат контроль |
| 16 | 15А Не используется (запасной) |
| 17 | 20A Все блоки питания двигателя, разблокировка подъемных ворот, разблокировка подъемных стекол |
| 18 | 20А Подогрев сидений |
| 19 | 25A Задний дворник |
| 20 | 15A Разъём диагностики |
| 21 | 15A Противотуманные фары |
| 22 | 15А Парковые светильники |
| 23 | 15А Дальний свет фар |
| 24 | 20A Реле сигнала |
| 25 | 10А Аварийная сигнализация |
| 26 | 10А Комбинация приборной панели |
| 27 | 20A Замок зажигания |
| 28 | 5А Радио |
| 29 | 5А Блок приборов |
| 30 | 5А Не используется (запасной) |
| 31 | 10A Модуль управления ограничителями |
| 32 | 10А Не используется (запасной) |
| 33 | 10А Не используется (запасной) |
| 34 | 5A Анти блокировочная тормозная система (ABS) |
| 35 | 10A Полный привод, Модуль электро усилителя руля (EPAS), Модуль помощи при парковке |
| 36 | 5A PATS трансивер |
| 37 | 10А Климат контроль |
| 38 | 20A Сабвуфер / усилитель (радио) |
| 39 | 20A Радио, радио усилитель (только для навигации) |
| 40 | 20А Передний прикуриватель |
| 41 | 15A Выключатели замка двери водителя / пассажира, Автоматическое зеркало затемнения, Компас, Внешнее освещение, Крыша |
| 42 | 10А Не используется (запасной) |
| 43 | 10A Логика заднего стеклоочистителя, Реле подогрева сидений, Комбинация приборов |
| 44 | 10А Не используется (запасной) |
| 45 | 5A Передний стеклоочиститель, реле двигателя вентилятора |
| 46 | 7.5A OCS (ограничения), PADI (ограничения) |
| 47 | 30A Автоматический выключатель стеклоподъемников |
| 48 | Реле с задержкой доступа |
ЗA передний прикуриватель отвечает предохранитель номер 40 на 20А.
ЗA задние и дополнительные розетки, актуально для всех поколений, так же могут отвечать предохранители находящиеся в блоке под капотом. Обозначаются на схемах как PWR1 и PWR2
С обратной стороны блока могут находится некоторые реле, такие как:
- Реле защиты от защемления стеклом
- Реле стартера
- Реле габаритов
- Реле звукового сигнала
Блок под капотом
Он располагается с левой стороны, рядом с аккумуляторной батареей, под защитной крышкой. НA обратной стороне которой будет нанесено актуальное назначение предохранителей и реле.
Вариант 1
Схема
Расшифровка
Вариант 2
Схема
Описание схемы
| 1 | 25А Предохранитель панели приборов |
| 2 | 25А Фары |
| 3 | 25A Дальний свет фар, указатели поворотов, внутреннее освещение салона, фары |
| 4 | 5A Система задержки отключения питания некоторых цепей после выключения зажигания |
| 5 | 15A Подогреватель кислородного датчика |
| 6 | 20A Бензонасос |
| 7 | 40A Реле RUN/ACC прикуриватель, стеклоочистители лобового стекла и стекла задней двери |
| 8 | 30A Блок управления двигателем и АКПП, форсунки и катушки |
| 9 | 15A Генератор |
| 10 | 30A Обогрев сидений |
| 11 | 10A Блок управления двигателем и АКПП |
| 12 | 20A Розетки для подключения дополнительного оборудования |
| 13 | 20A Противотуманные фары (фары/ фонари) |
| 14 | 15A Электромагнитная муфта компрессора кондиционера, реле кондиционера |
| 15 | 30A Анти блокировочная система тормозов |
| 16* | 25A Предохранитель панели приборов |
| 17 | 50A Цепь стартера |
| 18 | 40A Электродвигатель вентилятора |
| 19 | 40A Дополнительное реле сабвуфер, система полного привода, ближний свет фар |
| 20 | 60A Анти блокировочная система тормозов |
| 21 | 40A Звуковой сигнал, дополнительный стоп-сигнал, комбинация приборов, центральный замок и электропривод сидений |
| 22 | 40/50A Вентилятор радиатора |
| 23 | 40A Обогреватель стекла задней двери, реле стояночных огней |
| 24 | 40/50A Вентилятор высокой/ низкой частоты вращения |
| 25 | Шунт |
| R2 | Реле блока управления двигателем и АКПП |
| R3 | Реле бензонасоса |
| R4 | Реле вентилятора радиатора |
| R5 | Реле №1 высокой /низкой частоты вращения вентилятора |
| R7 | Реле стартера |
| R8 | Реле №2 высокой/ низкой частоты вращения вентилятора |
| R9 | Реле противотуманных фар (фар/ фонарей) |
| R10 | Реле кондиционера |
| D1 | Диод стартера |
| D2 | Диод кондиционера |
Вариант 3
Схема
Назначение
| A | 80А Модуль электронного усилителя руля (EPAS) |
| B | 125А Панель предохранителей в салоне |
| 1 | 15А Зеркало с подогревом |
| 2 | 30А Задний обогреватель |
| 3 | 20А Задние розетки (центральная консоль) |
| 4 | Резерв |
| 5 | 10А Модуль управления силовым агрегатом (PCM) поддерживает питание, реле PCM, вентиляция канистры |
| 6 | 15А Генератор |
| 7 | 15А Люк |
| 8 | 20А Стояночные огни прицепа |
| 9 | 50А Антиблокировочная тормозная система (ABS) |
| 10 | 30А Передние дворники |
| 11 | 30А Стартер |
| 12 | 40А Двигатель вентилятора |
| 13 | 10А Муфта кондиционера |
| 14 | 15А Лампы фар прицепа |
| 15 | Резерв |
| 16 | 40А Вентилятор охлаждения 1 |
| 17 | 40А Охлаждающий вентилятор 2 |
| 18 | 20А ABS |
| 19 | 30А Сиденья с электроприводом |
| 20 | Реле привода кондиционера |
| 21A | Реле заднего обогревателя стекла |
| 21B | Топливное реле |
| 21C | Реле вентилятора |
| 21D | PCM реле |
| 22 | 20А Топливный насос |
| 23 | 15А Топливные форсунки |
| 24 | Не используется |
| 25 | 5А ABS |
| 26 | 15А Катушки зажигания |
| 27 | 10А контрольная лампа неисправности компонентов силовой передачи |
| 28 | 20А индикаторная лампа неисправности компонентов силовой передачи |
| 29 | 15А PCM |
| 30A | Реле вентилятора охлаждения 1 |
| 30B | Реле стартера |
| 30C | Главное реле охлаждающего вентилятора |
| 30D | Реле вентилятора охлаждения 2 |
| 31A | Реле заднего фонаря |
| 31B | Не используется |
| 31C | Реле прицепа левого поворота |
| 31D | Реле правого поворота прицепа |
| 31E | Прицеп |
| 31F | Реле замка |
| 32 | Не используется |
| 33 | Диод кондиционера |
| 34 | Диод стартера |
| 35 | Страт/стоп, фонари заднего хода, заднее реле обогревателя |
| 36 | Резерв |
Видео про предохранители Ford Escape
как быстро найти сгоревший предохранитель и реле. Обзор часть 2. Блок предохранителей и реле. В панели приборов. Предохранители и реле Ford Фокус 3 со схемами и обозначением Ford ФОКУС 1, НАЗНАЧЕНИЕ РЕЛЕ И ПРЕДОХРАНИТЕЛЕЙЧитайте также:
