Замена радиатора на Сценике

Процедура замены радиатора автомобиля Рено Сценик состоит из нескольких этапов поочередных действий и для проведения такой операции потребуется демонтировать многие детали передней части автомобиля. Для работы по замене потребуются такие инструменты, как отвертка с насадкой Т20, плоская отвертка небольшого размера, широкая отвертка для снятия клипс, головки №7 и №10 с ключом-трещоткой. Демонтажа отдельных деталей, описанных ниже, можно избежать, однако, это существенно повлияет на комфорт и удобство выполнения работ по замене частей системы охлаждения.

Подготовительная работа и демонтаж деталей

Первый этап работ будет заключаться в снятии переднего бампера автомобиля Рено. Для этого необходимо открыть капот и отсоединить фиксирующие бампер клипсы. Они легко проворачиваются против часовой стрелки и извлекаются из посадочного места. Учитывая конструкцию клипс необходимо позаботиться о наличии резерва этих деталей, поскольку при неосторожном обращении с ними может потребоваться замена на новые. С каждой стороны бампера расположены по 2 застежки, которые деблокируются резкими движениями бампера на себя. После этого откручивается центральный шуруп, который крепит бампер к металлическому каркасу. В нижней части автомобиля бампер зафиксирован тремя болтами, которые также необходимо открутить. Для этой процедуры используется головка №10 и ключ-трещотка. Далее откручиваются шурупы, расположенные в нижней части передних колесных арок. После этого необходимо приступить к отстегиванию оставшихся креплений бампера Рено и разъединения всех электрических соединений.

После того как снят бампер, следует переходить к этапу демонтажа каркасных металлических балок и других деталей. Так, под фарами расположены пластиковые планки, которые удерживаются при помощи двух болтовых соединений и одной пластиковой защелки. Аккуратными движениями следует демонтировать эти детали, не повредив корпус осветительных приборов. Упомянутые планки служат дополнительной жесткостью для бампера и уменьшают зазоры с нижней стороны передних фар Рено Сценик, обеспечивая тем самым лучшую аэродинамику.

После демонтажа указанных запасных частей и деталей открывается полный визуальный доступ к корпусу радиатора, что позволяет определить место повреждения или осмотреть на предмет наличия течи в местах соединения или на других отрезках трубопровода.

Последующие действия заключаются в снятии металлической рамы, на котором закреплены осветительные приборы и прочие технические элементы этой модели Рено. Болтовые соединения, которыми удерживается рама, находятся в передней части подкапотного пространства. Болты закрыты пластиковыми декоративными заглушками, при удалении которых открывается непосредственный доступ к соединениям.

Поочередно необходимо отсоединить все гибкие шланги от насоса омывателя, отключить клеммы от аккумулятора, отсоединить блок предохранителей и извлечь соединительные клеммы электропроводки из передних фар.

Также необходимо отсоединить концевик воздуховода от общей системы, рассоединить тросик открытия капота и снять бачок системы гидроусилителя рулевого управления автомобиля.

На следующем этапе выполнения работ по замене необходимо отсоединить четыре патрубка с корпуса радиатора и полностью слить всю охлаждающую жидкость. Патрубки расположены по углам периметра радиатора. Далее следует отсоединить электрическую клемму от вентилятора охлаждения и отделить деталь от радиатора системы кондиционирования. Соединения обеспечиваются специальными защелками, рассоединить которые не составит особых усилий. Затем производится отсоединение вентилятора от корпуса заменяемой детали. Эта процедура проста и не займет большого количества времени.

Установка новой детали

Радиатор до своего монтажа устанавливается в новую рамку, которая должна идти в комплекте с ним. Установка новой детали производится в обратном порядке, учитывая последовательность выполнения всех этапов работ. После того как установка окончена, необходимо заполнить систему новой охлаждающей жидкостью, объем которой составляет около 7,5 метров. Далее для приведения в норму работу охлаждающей системы необходимо завести двигатель и по возможности осуществить небольшую поездку без серьезных нагрузок на двигатель. После этого следует осуществить визуальный осмотр системы охлаждения, мест соединений трубопровода и убедившись в их нормальном функционировании и отсутствии утечек после замены, можно утверждать, что автомобиль готов к полноценной эксплуатации.

На сегодняшний день кроме оригинальной детали можно осуществить установку продукции других производителей, специализирующихся на конструировании и производстве деталей такого сегмента. Так, наиболее популярными и востребованными для замены являются радиаторы польской торговой марки Thermotec, японской Nissens, немецкой Ava Quality Cooling, голландской NRF и многих других производителей. Продукция перечисленных торговых марок зарекомендовала себя с наилучшей стороны, пройдя множество технических испытаний и тестирований, а также в последующем имея множество положительных отзывов от владельцев автомобилей Рено Сценик.

Renault Scenic 2.0 ANDREW › Бортжурнал › Замена радиатора — подробный отчет

Беда не приходит одна. После казалось бы пустяковой неисправности по чистке моторчика омывателя, потек радиатор системы охлаждения. Здесь всё гораздо сложнее.
Первым делом снимаем бампер, как его снять думаю объяснять не надо, это должен уметь делать с закрытыми глазами каждый владелец второго Сценика. Поэтому эту стадию пропускаем. Затем откручиваем пластиковые хреновены под фарами (даже не знаю как они называются). Они держат балку. Крепятся на двух болтах и защелке.

Потом откручиваем саму балку — по три болта с каждой стороны и по две защелки.

Нам открывается такая вот картина.

Затем нужно снять саму морду. После снятия балки и всех декоративныйх пластиковых накладок мы добираемся до болтов, которые и держат морду. Откручиваем их.

Чтобы снять морду требуется отсоединить от неё все коммуникации: отсоединяем шланги от моторчика омывателя, снимаем клеммы с аккумулятора, затем размыкаем проводку с блока предохранителей, фишку оттуда же, отсоединяем фишки от фар. Размыкаем тросик замка капота. Отсоединяем воздуховод и получаем:

Затем снимаем патрубки с самого радиатора, их всего четыре.

Дальше дело техники — отключаем фишку от вентилятора и отсоединяем радиатор охлаждения от радиатора кондиционера — там всё на защелках. Получается такая картина

Ну а вот и сам виновник. Остается снять с него вентилятор, это тоже не сложно.

Пробил по экзисту — новый радиатор начинается от 100$. Так что поеду подвезу на ремонт радиаторов — что там скажут. Думаю можно заглушить один-два нижних каналов и всё будет гуд. Радиатор живой, ведь он стоит за радиатором кондиционера, который и принимает весь удар на себя.

АХТУНГ! Если не собираетесь оставлять машину разобраной (как в моем случае), а просто накинуть морду и бампер, и отвезти радиатор на ремонт — не забудьте сомкнуть тросик замка капота перед его закрытием. А то геморроя на голову можно добавить.

Renault Scenic СИНЯЯ БОРОДА › Бортжурнал › Заменил радиатор охлаждения двигателя

Во первых, отсоединяем провода от вентилятора и сливаем всю охлаждающую жидкость (в моём случае это антифриз SIBIRIA-40 G12).

Так как у меня уже была снята КПП и опущен подрамник ( в связи с заменой сцепления), то мне не было никакой сложности снять радиатор охлаждения и не пришлось спускать перед этим фреон. Хотя я думаю не обязательно это делать при замене радиатора охлаждения двигателя.

Но я уверен у кого руки растут из нужного места сможет заменить радиатор и не снимая КПП.
Возможно, придётся немного опустить подрамник, его переднюю часть, на пару сантиметров.

Внимание! Бампер снимать не нужно! Это я его снял чтобы установить алюминиевую сетку!
А за одно на фото хорошо видно крепление радиатора кондиционера.

Фото этих болтов и винтов поближе:

Когда снимете патрубки можно попробовать вынуть радиатор вместе с вентилятором, если не получится, то снимать по раздельности.
Вентилятор крепится к радиатору тоже на 4 винта, потребуется ключ на 7

Я снимал сначала вентилятор, а потом сам радиатор. Сразу вместе не пробовал, возможно так было бы проще.

Устанавливаем всё в обратной последовательности. Устанавливал я новый радиатор сразу с прикрученным вентилятором, мне так было проще. Не пришлось потом возиться.

Если приспускали подрамник то не спешите закручивать верхние крепления основного радиатора, сначала вставьте его ножки с резиновыми подушками в сам подрамник. Затем только закручиваем подрамник, и после этого закручиваем крепления основного радиатора.
Теперь отвязываем радиатор кондиционера и прикручиваем к новому основному радиатору.

Про родной радиатор:
У меня стоя радиатор Valeo RM1380 868605D
С оригинальным артикулом 8200125769

Антифризы G11 на основе силикатов, создают плёнку на деталях.
До того как я стал лить карбоксилатный антифриз G12, в системе был зелёный G11

Из-за чего возникают проблемы с печкой на Renault Scenic 1 и как их устранить

Renault Scenic или же Renault Megan Scenic, кому как удобнее, относится к категории компактных минивэнов, которые отлично подходят для городской эксплуатации. Эти машины стали хорошим решением для семейного использования за счёт внушительного пространства внутри при внешних сравнительно небольших габаритах.

При этом компания Renault неплохо продумала эргономику, обеспечила довольно качественную сборку и постаралась создать все условия для комфортных поездок. Потому наличие системы отопления стало обязательным.

В случае с Renault Scenic первого поколения можно смело говорить о довольно простом устройстве отопителя. До основных узлов добраться не составляет труда. Да и сама печка отличается достойными показателями надёжности, из-за чего не так часто становится причиной обращения в автосервис. Имея даже небольшой опыт в самостоятельном обслуживании, опираясь на инструкции и рекомендации из руководства по эксплуатации, проблемы с печкой автовладелец Renault Scenic 1 может решить самостоятельно.

Характерные признаки неисправности

В действительности спешить с заменой печки на Renault Megan Scenic первого поколения не обязательно. Проблема может крыться в более легкодоступных и недорогих компонентах отопительной системы, на решение которой уйдёт минимум времени и сил.

Первым делом нужно обратить своё внимание на то, как именно ведёт себя отопитель и в чём конкретно проявляется неисправность. Ситуации бывают разными, а потому и причины их возникновения различные.

Встречаются следующие признаки:

не крутится вентилятор и не включается вообще;
печка включается и вентилятор вращается, но внутрь салона поступает холодный воздух;
на отопителе не горит лампочка;
не функционирует регулятор;
неисправен блок управления;
начинают запотевать стёкла;
воздух дует в не том направлении.

В последнем случае речь идёт о поломках заслонок. Подобная неисправность обусловлено обрывом тросика, либо же поломкой привода заслонки. Такое может случиться на автомобилях Renault Scenic, если заслонка перемёрзла, либо же в приводе отсутствует смазка.

Решается подобная проблема исключительно заменой изношенных элементов. Детали не самые дешёвые, потому можно поискать запчасти от подержанных автомобилей и на авторазборках.

Рассмотрим отдельно основные признаки неисправностей, а также определив возможные причины их возникновения.

Запотевание стёкол

Довольно распространённый симптом для автомобилей Renault и для Renault Scenic в частности.

Проявляется неполадка в виде активного запотевания лобового и боковых стёкол, когда включается печка. Симптом не самый приятный, поскольку может быть обусловлен довольно серьёзными проблемами с отопительной системой.

Всего можно выделить 3 основные причины запотевания:

Недостаточно сильный и эффективный обдув. Объясняется тем, что салонный фильтр забился, и не пропускает необходимый объём воздуха внутрь салона. При этом поменять салонный фильтр на автомобилях Renault Scenic предельно просто. Для этого нужно подлезть под бардачок со стороны переднего пассажира, открутить 1 заморез, отщелкнуть крышку, закрывающую доступ к фильтру, и извлечь его из посадочного гнезда. Всё собирается в обратном порядке. В наших условиях на Renault Scenic фильтр салона лучше менять через 5-8 тысяч километров пробега;
Вышли из строя заслонки. О неисправностях заслонок мы уже говорили ранее. Устраняют их путём замены тросика или привода. Хотя нельзя исключать механическую поломку самой заслонки, что происходит крайне редко. В любом случае нужна новая деталь;
Возникла течь антифриза из системы охлаждения, которая проникает в салон. В лучшем случае просто нарушилась целостность уплотнительного кольца, из-за которого теперь вытекает жидкость. Либо же проблема с самим печным радиатором, который придётся снимать и менять. Ремонт уже вряд ли поможет.

В большинстве случаев запотевание стёкол связано именно с несвоевременно заменённым салонным фильтром. Поскольку поменять его предельно просто, а сам расходник стоит недорого, эту процедуру стоит выполнять своими руками в указанные интервалы по пробегу, но не реже 1-2 раз в год.

Неисправен блок управления

Как показывает статистика обращений владельцев Renault Scenic в автосервисы, процент неисправностей печки, связанный с отказом блока управления, достаточно незначительный. К тому же многие обходятся здесь своими силами.

Да, блок управления ломается крайне редко. Главная причина заключается в таком элементе как резистор или же дополнительное сопротивление.

Первым делом нужно убедиться, что проблема с печкой обусловлена именно неисправным резистором. Сделать это не сложно, поскольку при поломке дополнительного сопротивления первые 3 скорости обдува перестают работать, но печка включается на максимальной 4 скорости.

Чтобы решить проблему своими силами, необходимо выполнить несколько последовательных действий:

Для начала с панели снимается верхняя накладка. Тут первым делом снимаются крайние сетки. Затем просто тяните панель вверх на себя, поскольку панель удерживается на защёлках;
Разбирать кожух и проводить другие сложные демонтажные работы нет никакой необходимости. Открутив крепления сеток с левой и правой стороны, верхнюю часть панели можно убрать из салона, чтобы не мешала дальнейшим процедурам;
Напротив переднего водительского кресла под панелью вы увидите воздуховод. Его также снимать легко, поскольку нужно потянуть его немного вверх, и защёлки отсоединятся;
Под воздуховодом внизу в чёрном квадратном отверстии находится сам реостат или блок дополнительного сопротивления;
Элемент снимается путём откручивания одного самореза. Вам понадобится головка на 6;
С блока дополнительного сопротивления нужно снять 2 фишки. Одна большого размера, а вторая несколько меньше;
От самого реостата уходит пара проводов. Они выполнены в чёрном и красном цвете с разъёмом на втором конце;
Сам разъём уходит в моторчик печки, установленный непосредственно в ногах переднего пассажира, около фильтра. Потому отдельно рассматривать процедуру снятия электромоторчика отопителя нет необходимости;
Сняв накладку под бардачком в ногах пассажира, вы увидите за ней сам мотор, закреплённый ближе к правой двери. Он удерживается на нескольких болтах, которые не сложно открутить;
К самой печке подключается разъём от блока сопротивления. Его следует отщелкнуть, чтобы полностью извлечь через пространство в панели реостат.

Основная проблема реостата в том, что здесь сгорает термопредохранитель. И тут решить проблему можно разными способами.

Первый вариант финансово более затратный, поскольку предусматривает покупку нового блока дополнительных сопротивлений в сборе. Если вы готовы потратить деньги на такую запчасть, тогда берите её.

Если же хотите сэкономить, тогда следует взять отдельно термопредохранитель, и припаять его к старому резистору. Тут потребуются определённые навыки работы с паяльником.

После проведённых манипуляций новый или старый восстановленный реостат возвращается на место. Для начала подключите его к электровентилятору печки, верните на место 2 фишки, идущие на блок сопротивлений, после чего собирайте узел в обратной последовательности.

Да, замена этого элемента требует проведения определённых демонтажных работ. Но поскольку конструкция Renault Scenic продумана довольно неплохо, то сложные манипуляции исключаются. Вам лишь потребуется открутить пару саморезов, отщелкнуть защёлки панели и вытащить несколько разъёмов, после чего в обратном порядке всё вернуть на свои места.

Не крутится вентилятор

Ещё один распространённый симптом, связанный с неисправной работой отопителя на автомобилях Renault Scenic. Из предыдущего раздела вы уже знаете, что при условии включения отопителя на 4 скорости, в то время как первые 3 скорости не работают, причина в реостате или блоке дополнительных сопротивлений.

Но моторчик печки может не вращаться и по другим причинам:

Поломка самого электровентилятора. Износились щётки или подшипник, либо моторчик попросту сгорел. Такое случается на Renault Scenic первого поколения, хотя и не очень часто. Щётки и подшипник заменить можно, а вот при сгорании мотора его точно приходится менять полностью;
Поломка блока управления. То есть сам моторчик рабочий, но не вращается из-за неисправностей блока управления. Здесь следует проверить состояние проводки, контактов на предмет их окисления, а также тросики и приводы;
Износ предохранителя. За безопасную работу электромотора печки отвечает отдельный предохранитель, расположенный в соответствующем блоке со всеми остальными предохранителями. Искать необходимый плавкий элемент следует в блоке, который находится в салоне. На Renault Scenic 1 его устанавливают с левой стороны от рулевой рейки и закрывают защитной крышкой. На обратной стороне крышки блока с предохранителями есть подробная схема расположения элементов. За отопитель отвечает предохранитель номиналом 20 А. При замене следует выбирать аналогичный, с таким же номиналом.

Тут вы наглядно видите, что отказ вентилятора обусловлен сразу несколькими возможными причинами. Но идентифицировать точный источник неприятностей вполне реально своими силами, не обращаясь за помощью в автосервис.

Холодный воздух

Множество вопросов среди владельцев компактвэна Renault Scenic 1 поколения вызывает рабочий электровентилятор печки, при котором в салон всё равно поступает холодный воздух.

Здесь также возможных причин сразу несколько, и каждая из них предусматривает определённые работы по устранению неисправности.

Забитый салонный фильтр. Где он, как меняется и устанавливается, вы уже знаете. Потому не лишним будет начать с проверки состояния фильтрующего элемента очистки салонного воздуха.
Поломка заслонки. Неисправность не самая приятная, поскольку одним снятием верхней панели здесь не обойтись порой. Придётся разбирать узел и искать, какая именно заслонка неисправная, ремонтировать её или менять.
Завоздушивание системы. Причина заключается в том, что могла прогореть прокладка блока цилиндров, из-за чего в систему охлаждения проник воздух. Либо же просто неправильно была проведена замена антифриза, а потому внутри оказался лишний воздух, спровоцировавший образование пробки.
Забился радиатор отопителя. Такое возможно при использовании старого или некачественного антифриза, либо же из-за попытки устранить течь с помощью герметиков. Радиатор забился, потому внутрь не заходит антифриз и не нагревает отопитель. Отсюда и холодный воздух в салоне, даже при выборе режима максимального обогрева.
Поломка термостата. Устройство может заклинить, и жидкость охлаждения будет циркулировать исключительно по большому кругу. Чтобы разрешить ситуацию, придётся менять термостат. Находится он в подкапотном пространстве. Для замены нужно сначала отключить минус от аккумуляторной батареи, слить антифриз и снять крышку корпуса термостата. Для этого откручиваются крепёжные болты. Обязательно сделайте пометку, как именно располагался термостат в патрубки жидкости охлаждения, после чего извлекайте устройство. При обратной сборке обязательно замените уплотнительную прокладку и залейте новую охлаждающую жидкость. Прокачайте систему, чтобы исключить образование воздушной пробки.

И здесь причин достаточно. Но все они в основном легко решаемые.

Замена ламп подсветки

Бывает так, что в регуляторах печки и другие крутилки на панели управления лишаются подсветки. Связано это с неисправностями самих лампочек. Если остальная подсветка в машине работает, предохранитель исправен.

Самостоятельная замена ламп не вызывает у автомобилистов особой сложности. Вам лишь потребуется подготовить набор инструментов и освободить немного лишнего времени. Также нужна сама лампочка, которая заменит сгоревший элемент на панели управления вашего компактвэна Renault Scenic первого поколения.

Чтобы замена ламп на панели управления печкой прошла успешно, соблюдайте определённую последовательность в ваших действиях. Процедура выглядит следующим образом:

откройте пепельницу на вашем автомобиле;
с помощью ключа торкс на 20 открутите 2 шурупа с левой и правой стороны;
это позволит вам извлечь со своего посадочного места пепельницу и находящийся внутри неё прикуриватель;
сверху над демонтированной пепельницей есть ещё саморезы с левой и правой стороны, которые откручиваются торксом;
теперь всю панель аккуратно тянем на себя, чтобы снять её с защёлок;
пластиковая накладка убирается, а сама панель остаётся, удерживаясь на жгутах проводов;
отжав защёлки с обратной стороны панели, отсоедините фишку с проводами;
панель в вашем распоряжении, потому следующим шагом будет поиск 3 защёлок сверху элемента;
защёлки расположены с левой и правой стороны, а также посередине;
поочерёдно на эти защёлки нужно нажать плоской отвёрткой и как бы вывести панель с крутилками на себя;
будьте предельно аккуратными, чтобы не повредить пластик;
помогая себе руками, разъедините 2 части панели, соединённые защёлками;
учтите, что внутри имеются пружинка включения и отключения кондиционера, которую легко потерять;
извлеките со своего посадочного места лампочку подсветки печки;
замените её новым элементом;
выполните сборку узла в обратной последовательности.

Прежде чем собирать панель, рекомендуется подключить фишку с проводами. Это позволит удостовериться, что новая лампочка работает, и вы всё сделали верно.

Процесс замены достаточно простой, хотя и разобрать панель всё же придётся. В общей сложности замена ламп на панели управления занимает не более 1 часа даже у новичков. Опытные и бывалые владельцы Renault Scenic первого поколения справятся с поставленной задачей ещё быстрее.

Замена радиатора

Обычно при разговоре о необходимости замены радиатора отопителя владельцы большинства автомобилей приходят в неописуемый ужас. Ведь приходится снимать всю печку, а для этого нужно разобрать чуть ли не половину салона.

Но при замене печки на Renault Megan Scenic первого поколения автомобилисты могут вздохнуть с облегчением. Устройство и расположение оказалось весьма удачным, что позволяет с минимальными временными и трудовыми затратами самостоятельно снять печку, заменить радиатор и провести ряд других мероприятий.

Для замены радиатора отопителя нужно выполнить несколько действий:

Первым делом отключите минус от аккумуляторной батареи вашего Renault Scenic. Это нужно из соображений личной безопасности и сохранности машины;
Далее сместите водительское кресло максимально назад. Так вам будет удобнее работать. Панель, торпедо и центральную консоль в случае с компактвэном французского автопроизводителя трогать не нужно;
В районе педального узла с правой стороны есть пластиковая декоративная накладка. Для её фиксации используется только один обычный саморез под звёздочку торкс, который следует открутить соответствующим инструментом;
Пластиковую накладку пока можно убрать в сторону. За ним открывается вид на саму печку автомобиля Renault Scenic первой генерации;
На пластиковой прямоугольной крышке есть 2 самореза сверху и снизу. Их следует открутить. Также ещё один саморез находится сверху трубок из пластика (просто идите по трубе, и найдёте слева вверху), ведущих от блока печки. Возьмите подсветку, чтобы найти элемент фиксации;
Ещё одно крепление есть на самих трубках. С помощью этого самореза они стягиваются. Выкрутив крепёж, подденьте плоской отвёрткой и снимите шланги;
Далее всё просто. Пластик корпуса отопителя уберите в сторону и вытягивайте радиатор на себя. Здесь никакие датчики и провода мешать извлечению не будут.

Предварительно рекомендуется выполнить процедуру по сливу охлаждающей жидкости и заодно поменять антифриз в системе. Снимая патрубок с печки, не забудьте подготовить ёмкость, куда сольётся небольшое количество жидкости охлаждения.

Теперь можно смело вытаскивать отопитель. Ремонтировать его вряд ли есть смысл, поскольку такие узлы редко поддаются восстановлению. Использовать герметики для радиаторов в случае образования течи точно не стоит, иначе они закупорят каналы и приведут к ещё более серьёзным последствиям. Ведь этот герметик может разнестись по всей системе охлаждения двигателя.

Сборка выполняется в строго обратной последовательности. Выбирая радиатор, отдавайте предпочтение оригинальным запчастям или максимально качественным аналогам.

Вы можете наглядно видеть, что есть целый ряд причин, из-за которых печка на автомобилях Renault Scenic может не работать, либо плохо функционировать, выдавая слабые потоки горячего воздуха или дуя просто холодным.

Но также материал даёт понять, что практически все неисправности можно устранить своими силами. Конструкция печки и всей системы отопления на Renault Scenic позволяет без особых проблем это сделать. Если же вы не уверены в своих силах, либо же отсутствует время на самостоятельный ремонт, тогда обращайтесь в хороший проверенный автосервис.

Снятие, осмотр и установка радиатора Рено Меган

Обратите внимание, что небольшие повреждения радиатора (незначительные утечки) можно устранить с помощью специального герметика, не снимая радиатор.

1. Отсоедините кабель массы от батареи (на моделях Scenic обратитесь к Главе Электрооборудование двигателя).
2. Слейте жидкость из системы охлаждения.
3. Отключите разъем электропроводки от вентилятора и его выключателя (ввернут в левую часть радиатора).
4. Ослабьте хомуты и отделите от радиатора шланги системы охлаждения (обратитесь к Разделу Разъединение и замена шлангов системы охлаждения).
5. Снимите блок левого переднего указателя поворота как описано в Главе Бортовое электрооборудование.
6. Отверните центральный винт крепления решетки радиатора и снимите соединительную планку.
7. Отверните винты крепления, затем ослабьте нижние скобы, выведите левую и правую секции решетки радиатора вперед и снимите их с автомобиля.
8. Ослабьте и снимите гайки/болты, крепящие верхние кронштейны радиатора к поперечине капота. Если доступ к болту/гайке затруднен, попробуйте отсоединить радиатор от кронштейна.
9. Отверните шесть крепежных болтов поперечины от капота, затем снимите поперечину с автомобиля. Снимите кронштейны и резиновые уплотнители с верхней части радиатора.

10. Где необходимо, отсоедините резервуар гидросистемы усилителя рулевого управления и отведите его от радиатора (обратитесь к сопроводительной иллюстрации).

11. На моделях с кондиционером воздуха ослабьте и снимите болты и гайки крепления и отделите резервуар фильтра-осушителя от задней части радиатора. Отверните болты, крепящие конденсатор к передней стороне радиатора и также отделите его.

Не разъединяйте компоненты системы кондиционирования воздуха пока она не разряжена. См. Предосторожности, приведенные в Разделе Снятие и установка компонентов отопителя (модели Scenic).

12. Убедитесь, что отсоединены все трубки/провода, затем поднимите сборку радиатора и вентилятора из двигательного отсека, стараясь не потерять резиновые части нижних креплений радиатора.

1. Если радиатор был удален из-за его предполагаемой блокировки, промойте его в обратном направлении. Счистите грязь и мусор с пластин радиатора, используя сжатый воздух (защищайте глаза очками) или мягкую щетку. Будьте осторожны, не порежьте об острые пластины и не повредите их.
2. Если необходимо, поручите специалисту выполнить специальный тест на блокировку радиатора.
3. Поручите ремонт протекающего радиатора специалисту. Не пытайтесь заварить или запаять его, это может привести к повреждению прилегающих пластиковых компонентов.
4. Незначительные утечки из радиатора можно устранить с помощью подходящего герметика, не снимая радиатор.
5. Если радиатор подлежит замене или ремонту, снимите с него все шланги и выключатель вентилятора (где имеется).
6. Проверьте состояние резиновых подушек радиатора и замените их, если необходимо.

1. Производите установку в обратной последовательности, поместив каждую резиновую подушку на прежнее место. В заключение, заполните систему охлаждения.

СНЯТИЕ И УСТАНОВКА ЭЛЕКТРОДВИГАТЕЛЯ ВЕНТИЛЯТОРАРАДИАТОРА СИСТЕМЫ ОХЛАЖДЕНИЯ ДВИГАТЕЛЯ

(см. «Снятие и установка электровентилятора радиатора системы охлаждения двигателя», с. 93).

2. Сдвиньте и снимите скобу крепления крыльчатки.

3. Снимите крыльчатку с вала электродвигателя.

4. Выверните три болта крепления электродвигателя к кожуху вентилятора.

5. Снимите электродвигатель с кожуха.

6. Установите детали в порядке, обратном снятию.

Renault Megane 2. ЗАМЕНА ДОПОЛНИТЕЛЬНОГО СОПРОТИВЛЕНИЯ ВЕНТИЛЯТОРА РАДИАТОРА СИСТЕМЫ ОХЛАЖДЕНИЯ ДВИГАТЕЛЯ

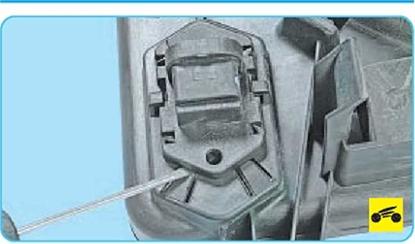

Дополнительное сопротивление вентилятора радиатора системы охлаждения двигателя установлено в моторном отсеке, на кожухе электровентилятора с левой стороны.

Вам потребуется отвертка с плоским лезвием.

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

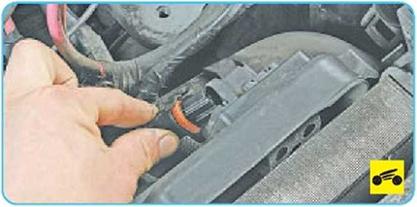

2. Отожмите фиксатор колодки жгута проводов и отсоедините колодку от дополнительного сопротивления.

Дальнейшие операции по замене дополнительного сопротивления для наглядности показаны на снятом кожухе электровентилятора.

3. Подденьте фиксатор крепления дополнительного сопротивления.

4 . и снимите его с кожуха электровентилятора.

5. Установите дополнительное сопротивление вентилятора радиатора системы охлаждения в порядке, обратном снятию.

Видео по теме "Renault Megane 2. СНЯТИЕ И УСТАНОВКА ЭЛЕКТРОДВИГАТЕЛЯ ВЕНТИЛЯТОРАРАДИАТОРА СИСТЕМЫ ОХЛАЖДЕНИЯ ДВИГАТЕЛЯ"

Renault Megan II разборка двигателя Установка верхней дополнительной опоры двигателя 1,6 Рено Меган 2

Замена радиатора печки Рено Сценик

@Top Info в таком случае лучше снять "саксофон" и проверить, что именно мешает.

@Top Info проблем не было, но я слышал, что были случаи, когда не подходит. Тут либо менять радиатор, либо покупать "саксофон" под этот радиатор.

@AvtoVit Ремонт автомобилей
А у меня проблема соединить сакс с новым радиатором. Вроде размеры такие же а не заходит. А у вас были проблемы при соеденении?

Здравствуйте. Да, стоят со стороны двигателя.

Всё хорошо--но надобы было заснять что да как--а то не очень .

Здравствуйте. Если будет ещё возможность, сниму подробнее.

Спасибо большое! Подскажите, а саксофон как вынимается ? Не из печки, а сдругой стороны

Здравствуйте. Честно говоря не очень помню, но сложного там ничего нет. Необходимо снять шланги снаружи и если не ошибаюсь, то стоит болт, который крепит саксофон к кузову.

2002 года выпуска

Где находится печка отопителя на рено еспаесе 4 покаления 2001 г.в. подскажите пожалуста

Здравствуйте. Лично не менял, но если не ошибаюсь, то в педалях стоит с левой стороны и для замены необходимо снимать педальный узел. Так же может стоять с правой стороны под панелью. Лучше по месту смотреть.

Диагноз подтвердился, радиатор печки подтекает, надо менять 🙁А сколько стоит новый?И я так понял нужно только фланцевое крепление разъединить и винты крепления радиатора открутить чтобы вытащить?

@Павел Хлебосолов пробка находится на шланге, который идёт от печки к ГБЦ.

@AvtoVit Ремонт автомобилей так, а пробка развоздушки где находится, если не секрет, я просто не нашел её?

@Павел Хлебосолов здравствуйте. Открываете пробку расширительного бачка, заливаете антифриз под горлышко, откручиваете пробку развоздушки и ждёте, пока не пойдет антифриз прямой струёй без воздуха, закручиваете развоздушку и доливаете антифриз по уровню, автомобиль запускать не надо при этом. После этих процедур запускаете двигатель, греете пока не сработает вентилятор охлаждения, глушите, оставляете на ночь, а утром проверяете уровень.

@AvtoVit Ремонт автомобилей ещё раз здравствуйте 😊 Извините за назойливость, не могли бы Вы написать порядок заливки антифриза после замены радиатора? Я всё приобрёл, а вот с антифризом (точнее с его заливкой) возник страх завоздушить печку. Заранее спасибо.

Ещё необходимо открутить крепление пластиковых трубок, которые подходят к печке и все.

Бортовой журнал Renault Scenic 1.6 16V (2009 г.)

Выдался свободный денёк и очередная серия профилактических мероприятий для Бегемота прошла успешно.

Чтобы не смешивать всё в кучу разделю на 3 поста, но сделано было всё за 1 день.

Итак главный тезис "Глаза боятся, а руки делают!"

То, чего я так опасался, свершилось. а именно боялся я сам снимать бампер. И даже узнавал стоимость такой операции у официалов, но жаба взяла своё, да и не помню уж чья меткая фраза, что ПРАВИЛЬНЫЙ сцениковод лишь слегка усмехается при необходимости данной процедуры сдвинуло место с мёртвой точки.

Инструмента понадобилось минимум, время на сборы ушло больше чем на процедуру. Здорово помогло вот это подробнейшее описание и ещё есть видео на YouTube. Поднял немного передок на обрезках каких то досок, что валялись около подъезда, там же нашлась и картонка, чтоб лечь на землю.

Снял бампер, смёл всё мягкой кистью, понял, что бестолку, и повторил жёсткой щёткой(в дальнейшем только ей и пользовался). Чудо инструментом из далёкого детства под кодовым названием "поливалка" пролил соты(теперь думаю, что зря, нужно было на сухую химию лить). Забрызгал всё своей любимой ЛМ (написано ждать 2-3 мин.) ждал минут 15, пока рассматривал, что за трава набилась между подкрылком и защитой и выковыривал её оттуда. Также пошурудил немного МЕЖДУ радиаторами, насколько смог оценить, там практически чисто. Потом, подумал. и решил, что просто химического воздействия будет мало и прошёлся щёткой, получилось много грязной пены, повторил процедуру дважды. Стал смывать из поливалки, толку немного.

Пришлось аккуратно грузить бампер в авто и ехать на мойку. Там не рискнул мыть под давлением, промыл просто струей из шланга, приплюснув его пальцами. Вылилось гораздо больше грязи, пока ехал обратно включил кондей, чтобы вентилятор вытянул воду из сот. Пока доехал, пока выгрузил всё и открыл капот, сработал вентилятор на полную мощность. Получился фейеричный столб брызг и пара.

Результат что называется на лицо. Хотя несравнимо большее чувство доставило, само успешное снятие бампера.

Замена радиатора охлаждения Рено Сценик 2 (Renault Scenic II)

Радиатор в автомобиле является ключевым элементом охлаждения системы. Его неполадки могу повлечь за собой перегрев двигателя. Зачастую при возникновении поломок в системе распределения тепла обращают внимание на герметичность соединений, уплотнительных прокладок, а также на наличие пробоин либо засоров. Если неполадки можно устранить, проблема легко решается. Однако в том случае, когда ремонт невозможен, приходится проводить демонтаж старого и монтаж нового изделия.

Замена радиатора охлаждения на автосервисе «500 Ампер» позволит избежать последствий, влияющих на всю охлаждающую систему автомобиля.

Из-за чего может выйти из строя изделие

Специалисты выделяют несколько основных нюансов, под влиянием которых возникают неполадки.

Основные из них:

Повреждения, вызванные механическими воздействиями (к примеру, во время небольшой аварии).
Охлаждающая жидкость должна периодически заменяться. Если этого не делать, возникают перегревы, способные вызвать поломку.
Когда при ремонте или обслуживании автотранспорта используют некачественные запасные части, срок службы изделия заметно сокращается. Иногда это вредит всей системе.
Любая продукция имеет свой срок эксплуатации. Не исключение и радиатор, который следует менять, если его ресурс выработан.

Менять данный элемент охлаждения рекомендуется на специальных автосервисах, где есть необходимое оборудование, инструмент и грамотные специалисты. Здесь вам быстро и с гарантией окажут услугу.

Задача владельца автотранспорта внимательно следить за состоянием радиатора охлаждения и всех его деталей. Перед каждым выездом внимательно осматривать все патрубки и соединительные элементы на предмет обнаружения течи охлаждающей жидкости. Если на корпусе элемента, под машиной либо на трубках появились мокрые пятна, пора обращаться к грамотным механикам.

Иногда для восстановления правильной работы изделия достаточно его отремонтировать, но существует большая вероятность того, что проблема вернется снова. Поэтому замена радиатора охлаждения – действенный способ уберечь себя от последствий.

Особенности замены элемента

Если для идеальной работы системы без установки нового радиатора не обойтись, следует понять какая именно часть изделия повреждена. Это поможет определить, весь ли узел целиком нужно менять либо достаточно избавиться от некоторых его фрагментов..

Варианты выполнения бывают различными:

Комплексный демонтаж всего узла с последующей установкой нового.
Снятие только некоторых элементов.

Грамотным вариантом станет консультация с мастерами СТО «500 Ампер». Здесь для заказчика проведут полную диагностику системы. Определят конкретное слабое место и назовут объективную стоимость за проделанные работы.

Мы работаем со всеми типами автотранспорта (грузовые, легковые, внедорожные), а также с любой маркой и годом выпуска. Консультанты и мастера у нас дружелюбны и готовы предложить правильный способ решения задачи. Цена на услуги объективна, а скидки обрадуют постоянных клиентов. Приезжайте к нам на автосервис, чтобы проверить все системы своего автомобиля. У нас найдутся специалисты во всех направлениях, связанных с автотранспортом.

Читайте также:
