Не работает обогрев лобового стекла на Lada XRAY: диагностика и ремонт
АвтоВАЗ оснастил Lada XRAY подогревом лобового стекла (комплектации Top и Luxe).
В ходе эксплуатации автомобиля у некоторых владельцев появляются вопросы по использованию этой зимней опции. Рассмотрим, как пользоваться подогревом ветрового стекла и что делать, если он не работает или плохо греет.
Как включить обогрев лобового стекла на XRAY сказано в руководстве по эксплуатации автомобилем. Включение происходит при помощи кнопки №10 («max defrost»). При этом принудительно включается кондиционер (если позволяют условия), электрообогрев ветрового, заднего стекла и наружных зеркал заднего вида. Весь поток воздуха направляется в сопла обдува ветрового и передних боковых стёкол, устанавливается максимальная скорость и температура воздуха. Включить обогрев лобового стекла отдельно нельзя.

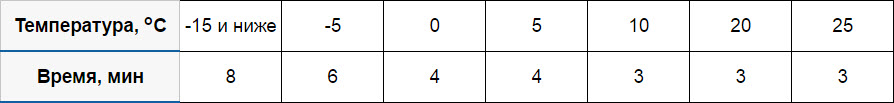

В руководстве по эксплуатации Lada Vesta есть таблица «время работы лобового стекла в зависимости от температуры наружного воздуха». В документации для Lada XRAY ее нет, но по отзывам владельцев кроссовера эта зависимость времени и температуры точно такая же:
В другом эксперименте удалось выяснить, что обогрев ветрового стекла Lada XRAY работает не так эффективно, как на седане Лада Веста.
Если подогрев ветрового стекла не работает:
- Проверить предохранители и реле, которые отвечают за работу этой функции в монтажном блоке (F23, Ef10, Ef11, Er7 и Er8).
- Проверить состояние нитей обогрева (возможно на стекле есть сколы, что стала причиной отказа в работе подогрева).
- Проверьте целостность проводки, опираясь на схемы электрооборудования.
Если при обращении к дилеру такой дефект признают браком, то стекло поменяют по гарантии.
Обогрев лобового стекла лада х рей
Лада Х-Рей. ОТОПЛЕНИЕ, ВЕНТИЛЯЦИЯ И КОНДИЦИОНИРОВАНИЕ САЛОНА
рис. 6.1. Климатическая система
Климатическая система автомобиля предназначена для очистки стекол от запотевания, обледенения и создания в салоне комфортной температуры воздуха.
Направление подачи воздуха через вентиляционные заслонки центральных 5 и боковых 6 (рис. 6.1) сопел вентиляции на панели приборов можно настроить с помощью регулятора управления заслонкой сопла 1 (рис. 6.2) и рукоятки регулировки направления воздушного потока 2 .
Для закрытия вентиляционных отверстий переключите регулятор 1 в положение O .
Направление подачи воздуха можно регулировать, перемещая рукоятку регулировки 2 в направлениях, показанными стрелками.
рис. 6.2. регулировка воздушных потоков через вентиляционные сопла
КлимаТичеСКая СиСТема С рУчным УПраВлением
На рис. 6.3 показана панель управления климатической системой с ручным управлением и кондиционером (в вариантном исполнении) .
рис. 6.3. Панель управления климатической системой с ручным управлением
Для управления распределением потока воздуха необходимо установить поворотный регулятор 1 (рис. 6.3) в любое из пяти основных положений, обозначенных соответствующими символами по периметру рукоятки.
Кроме этого, предусмотрены четыре «смешанных» режима распределения, соответствующих промежуточным положениям поворотного регулятора 1 .
Для регулирования температуры воздуха установите регулятором 5 желаемую температуру воздуха. Чем больше регулятор сдвинут в сторону красной зоны, тем выше температура воздуха, поступающего в салон.
Для регулировки скорости вращения вентилятора выберите положение регулятора 3 от «1» до «4». Чем больше выбранное значение, тем большее количество воздуха подается в салон. Для выключения вентилятора климатической системы установите регулятор 3 в положение «0». При движении автомобиля с большой скоростью, при выключенном вентиляторе Вы можете почувствовать слабый поток воздуха из сопел вентиляции и обдува стекол.
длительное движение с выключенной климатической системой может привести к запотеванию стекол, а также к появлению неприятных запахов, поскольку воздухообмен в салоне автомобиля прекращен.
рециркуляция воздуха (изоляция салона)
В режиме рециркуляции воздух забирается из салона и вновь подается в салон без смешивания с наружным воздухом. Это позволяет перекрыть доступ наружного воздуха (при движении на участках с загрязненным воздухом, в тоннеле, при
езде в пробках) и ускорить достижение необходимой температуры воздуха в салоне автомобиля.
Режим рециркуляции включается поворотом рычага 6 в крайнее левое положение.
Выключить режим рециркуляции можно повернув рычаг 6 в крайнее правое положение.
Рекомендуется отключать режим рециркуляции воздуха, как только потребность в нем отпадает.
режим рециркуляции воздуха нельзя оставлять включенным надолго (более 20 минут), так как «несвежий» воздух повышает утомляемость водителя и пассажиров и уменьшает способность к концентрации внимания, а при определенных условиях вызывает запотевание стекол. Повышается опасность аварии. немедленно выключите режим рециркуляции, если стекла начинают запотевать.
Электрический обогрев заднего стекла
и наружных зеркал (в вариантном исполнении)
Для включения обогрева заднего стекла и зеркал заднего вида (в вариантном исполнении) при работающем двигателе нажмите кнопку 4 , загорится световой индикатор. Эта функция устраняет и предотвращает обледенение, обмерзание и запотевание заднего стекла, а также наружных зеркал заднего вида (в вариантном исполнении) .
автоматически при падении напряжения бортовой сети или уровня заряда аккумуляторной батареи ниже допустимого.
Кондиционирование воздуха (охлаждение салона)
(в вариантном исполнении)
Для включения кондиционера при работающем двигателе и включенном вентиляторе климатической системы (регулятор 3 находится в положении от «1» до «4») нажмите кнопку 2 , загорится световой индикатор.
Регулятором 5 задайте необходимую температуру подаваемого в салон воздуха и отрегулируйте направление потоков воздуха регулятором 1 .
С автоматическим Управлением
(в вариантном исполнении)

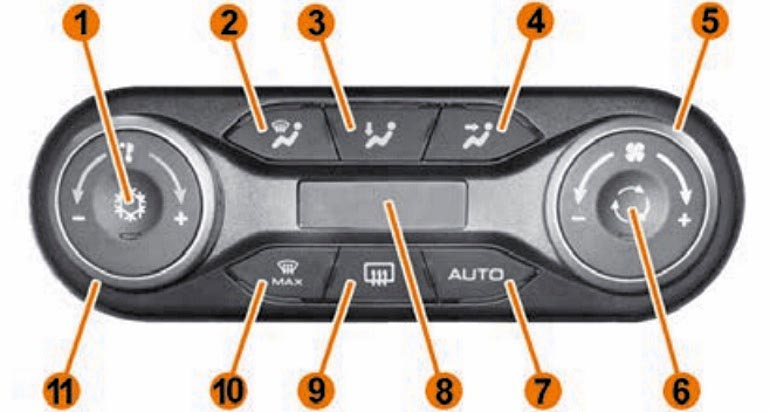

Левая зона информационного табло 8 (рис. 6.4) информирует о заданной температуре подаваемого воздуха, правая зона – о заданной скорости воздушного потока.
Уровень температуры воздуха, подаваемого в салон, задается поворотом рукоятки 11 от минимального LO до максимального HI . При выборе уровня LO заслонка воздухосмешения будет закрыта, и весь воздух пойдет минуя радиатор отопителя. При выборе уровня HI заслонка воздухосмешения будет полностью открыта, и весь воздух пойдёт через радиатор отопителя. Между двумя крайними уровнями в левой части дисплея будут отражаться цифры, указывающие задаваемую температуру воздуха в салоне.
Количество подаваемого в салон воздуха (скорость вентилятора) задается поворотом рукоятки 5 .
Информация о количестве подаваемого воздуха представляется в правой части информационного табло в виде вертикальных столбиков: чем больше засвечено столбиков, тем больше воздуха подаётся в салон.
Рукоятки 11 и 5 не имеют ограничения по углу поворота. Поворачивая рукоятки по часовой стрелке, параметры увеличиваются, а против часовой стрелки – уменьшаются.
Управление климатической системой в ручном режиме
Нажмите на одну из кнопок 2 , 3 или 4 для распределения потоков воздуха в необходимом направлении (на кнопке загорится встроенный индикатор).
При необходимости выбора в ручном режиме управления промежуточных режимов распределения потоков воздуха
«на стекла – в ноги», «в лицо – в ноги» нажмите одновременно или последовательно две кнопки с соответствующими символами.
При выборе одного из промежуточных режимов активируются световые индикаторы двух кнопочных переключателей соответственно в том или ином сочетании.
рециркуляция воздуха (изоляция салона)
В режиме рециркуляции воздух забирается из салона и вновь подается в салон без смешивания с наружным воздухом. Это позволяет перекрыть доступ наружного воздуха (при движении на участках с загрязненным воздухом, в тоннеле, при езде в пробках) и ускорить достижение необходимой температуры воздуха в салоне автомобиля.
Режим рециркуляции включается/выключается кнопкой 6
(на кнопке загорится/погаснет встроенный индикатор). Рекомендуется отключать режим рециркуляции воздуха, как только потребность в нем отпадает.
режим рециркуляции воздуха нельзя оставлять включенным надолго (более 20 минут), так как «несвежий» воздух повышает утомляемость водителя и пассажиров и уменьшает способность к концентрации внимания, а при
определенных условиях вызывает запотевание стекол. Повышается опасность аварии. немедленно выключите режим рециркуляции, если стекла начинают запотевать.
Электрический обогрев заднего стекла и наружных зеркал заднего вида
Для включения обогрева заднего стекла и зеркал заднего вида при работающем двигателе нажмите кнопку 9 , загорится световой индикатор. Эта функция устраняет и предотвращает обледенение, обмерзание и запотевание заднего стекла, а также наружных зеркал заднего вида.
автоматически при падении напряжения бортовой сети или уровня заряда аккумуляторной батареи ниже допустимого.
Кондиционирование воздуха (охлаждение салона)
Для включения кондиционера при работающем двигателе и включенном вентиляторе климатической системы (регулятор 5 находится в положении отличном от крайнего левого) нажмите кнопку 1 , загорится световой индикатор.
Регулятором 11 задайте необходимую температуру подаваемого в салон воздуха и нажмите на одну из кнопок 2 , 3 или 4 для распределения потоков воздуха в необходимом направлении (на кнопке загорится встроенный индикатор).
Для отключения кондиционера повторно нажмите кнопку 1 , световой индикатор погаснет.
автоматический режим управления климатической системой
Режим автоматической работы климатической системы включается/выключается кнопкой 7 (AUTO) .
После включения автоматического режима регулятором 11
установите комфортную температуру.
Климатическая система в автоматическом режиме управления обеспечивает (за исключением экстремальных погодных условий) хорошую обзорность и комфортные условия в салоне автомобиля при оптимальном расходе топлива.
Система автоматически регулирует температуру, скорость и распределение воздушных потоков из сопел, включение режимов рециркуляции и кондиционирования воздуха в зависимости от внешних условий.
режим «max defrost» и обогрев ветрового стекла
(в вариантном исполнении)
Режим «max defrost» включается/выключается кнопкой 10 (MAX) и предназначен для обеспечения лучшего обзора через стекла и зеркала заднего вида. Если функция включена, то воздух автоматически подаётся только на ветровое и передние боковые стекла с оптимальной скоростью и влажностью, обеспечивающими максимальную скорость очистки стекол от инея или конденсата. При нажатии кнопки MAX автоматически включается кондиционер (загорится световой индикатор), электрический обогрев стекла двери задка, обогрев наружных зеркал и ветрового стекла (в вариантном исполнении) , автоматически выключается режим рециркуляции воздуха в салоне (если он включен). Температуру подаваемого в салон воздуха необходимо устанавливать самостоятельно: зимой для обогрева стекол необходимо задавать
максимальную температуру, в более теплую погоду для осушки стекол допустимо задавать меньшую температуру.
При выборе режима «на стекла» весь воздух используется для оттаивания/распотевания стекол, при этом для обогрева в зону ног воздух не подается. Это может вызвать легкий дискомфорт. После оттаивания или удаления конденсата со стекол переключите систему в любой комфортный для себя режим (направление потока воздуха «в лицо», «в ноги» или любой из двух промежуточных режимов).
Устранение инея и запотевания Стекол
Перед началом движения мягкой щеткой удалите снег и лед с ветрового стекла, заднего стекла, наружных зеркал заднего вида и со всех боковых стекол. Удалите снег и лед с капота и решетки воздухозаборника для повышения эффективности работы отопителя салона и обогрева стекол, а также уменьшения запотевания внутренней стороны ветрового стекла. Не рекомендуется использовать жесткие скребки для очистки стекол ото льда во избежание появления царапин на стеклах.
Не допускайте повышения влажности воздуха в салоне из-за испарения воды и снега с ковровых покрытий и резиновых ковриков, очищайте их своевременно.
Чтобы уменьшить запотевание внутренней поверхности остекления в дождливую или влажную погоду, нужно уменьшить влажность воздуха в салоне, включив кондиционер (в вариантном исполнении) . Если на панели управления климатом включен режим распределения воздуха «на стекло» или «на стекло – в ноги», а кондиционер работает в ре-
жиме охлаждения, то при высоком уровне влажности наружного воздуха из-за разницы температур наружного воздуха и ветрового стекла может произойти запотевание внешней поверхности ветрового стекла, что приведет к потере обзора. В таком случае нужно выключить кондиционер, а скорость вентилятора переключить на минимальную.
Для предотвращения запотевания стекол вентилятор должен быть постоянно включенным.
При положительных температурах окружающего воздуха для удаления конденсата с внутренней поверхности ветрового и боковых стекол, а также при отрицательных температурах окружающего воздуха для максимально эффективного удаления инея следуйте рекомендациям ниже.
В климатической системе с автоматическим управлением для быстрого удаления инея с внутренней поверхности ветрового и боковых стекол нажмите на кнопку MAX и задайте максимальную температуру воздуха. Также можно воспользоваться рекомендациями, как и для климатической системы с ручным управлением.
Lada Xray включение подогрева лобового стекла
Здравствуйте. В Lada Xray включение подогрева лобового стекла реализовано через шину CAN, но у лобового стекла включается подогрев правой половины. Возможно ли изменить настройку на всё стекло или хотя бы на левую водительскую сторону? А то не логично как-то получается.
Ответы 3
первое правило установщика при использовании CAN:
-если что-то из заявленного по CAN не работает или работает некорректнофя. то это неработающее - запрещается в настройках CAN-адаптера и делается проводным подключением доп.каналов с их настройкой под требуемые задачи.
Лирическое отступление - CAN - это не халява и не подарок. С его использованием проблем иногда не меньше, чем совсем без него.
Если производитель заявляет что должно работать - значит должно работать. А по поводу халявы - это точно не халява а технологичное развитие системы охраны для упрощения установки и облегчения настройки. Ваш комментарий ответом точно не является. Настоящий эксперт прежде чем сделать какие либо выводы задаст наводящие вопросы.
И снова здравствуйте. Почитав электросхему и проверив цепи питания подогрева лобового стекала сделал вывод что блок сигнализации при АЗ и ДЗ управляет только контактом В6 разъёма S2 блока BCM. Так вот если в блоке управления охранным комплексом не получится програмно переключить управление с контакта В6 на контакт В9 разъёма S2 то переключение подогрева можно реализовать механически поменяв местами провода на контактах 85 реле К7 и К8 в подкапотном блоке предохранителей или провода, идущие к контактам В6 и В9 разъёма S2 блока BCM в салоне автомобиля. Но лучше всё таки это реализовать програмно.))) Дабы не вмешиваться в проводку автомобиля. Чем меньше вмешательств в проводку, тем меньше шанс что-то испортить перепутав провода даже у самого опытного установщика.
Как сделать обогрев лобового стекла на отдельную кнопку (Lada Vesta, XRAY) » Лада.Онлайн
Опциями Весту не обделили. Отдав за них деньги, естественно, хочется, чтобы все они работали и выполняли свои функции. На нашем автомобиле нашлась пара «саботажников».
Автоматическая блокировка дверей при начале движения есть на всех Вестах, но у нас запирать замки при достижении скорости 7 км/ч она отказывалась с самого начала. Инструкция умалчивает о том, что эта функция может быть отключена, однако опыт общения с иномарками подсказывал, что режимы «вкл» и «выкл» обычно все-таки есть. Так и оказалось: после удержания клавиши на передней панели в течение нескольких секунд автоблокировка включалась, правда, только на пять-десять циклов, после чего ее приходилось активировать снова.
Итоги
В сильный мороз (при -20 градусах) порядок оттаивания будет примерно следующий:
- 1 минута — лед на зеркалах начинает растапливаться;
- 2,5 минуты — лед на зеркалах почти растаял, начинает оттаивать низ лобового стекла (печка);
- 4 минуты — зеркальные элементы полностью сухие, растаивает снег на нитях заднего стекла;
- 5-6 минут — ветровое стекло и зоны на боковых стеклах возле зеркал заметно отходят от льда;
- 7-8 минут — обогревы растопили лед с основной части всех стекол, можно ехать.
При более теплой погоде начинать движение можно раньше, как только обороты двигателя опустятся до рабочих. Замечаний по работе подогревов Весты нет, можно лишь придираться к тому, что обогрев сидений не регулируется.
Напомним, обсуждение причин, почему Веста плохо заводится в мороз или запуска двигателя вообще не происходит в этой статье. Другие обзоры и тесты находятся в этой категории. Оставляйте отзывы о работе подогревов в комментариях к статье.
Ключевые слова: подогревы лада веста | стекла лада веста | боковые зеркала лада веста | сиденья лада веста | печка лада веста
Обнаружили ошибку? Выделите ее и нажмите Ctrl+Enter..
Впрочем, какие-то ошибки электронная диагностика выявила, и их из памяти стерли. Пока морозы отступили, так что об изменении в работе обогрева пока ничего сказать не могу. Пользуясь случаем, хочется спросить владельцев российских машин и иномарок с теплым лобовым стеклом: а насколько эффективно оно греется у вас?
Lada Vesta из парка ЗР: едем на сервис
Если не работает подогрев лобового стекла
Действие опции можно наблюдать на морозе при замерзших стеклах. Если после нескольких минут вы не увидели результата, значит обогрев стекла не работает.
Меховая оплетка на руль своими руками
На Ладе Весте могут быть следующие причины неисправности:
- Перегорел предохранитель. Проверьте целостность предохранителя по его номеру и расположению согласно руководства. Обычно это предохранитель под номером F75 на 60 ампер. Если он неисправен, придется заменить новым.
- Выгорели отдельные участки нити накаливания. Случается, что обогрев работает не полностью, а отдельными участками. При этом на стекле видно, где происходит нагревание, а где нет. В этом случае потребуется замена лобового стекла. Но многие водители не торопятся с этим делом. Лучше ездить без обогрева, чем платить за дорогостоящее стекло. Ведь никаких трещин нет, и ездить на автомобиле ничто не мешает.
Многие владельцы Весты при действующей гарантии обращаются в автосалон с требованием о ремонте. Но дилеры пытаются убедить автовладельца, что вопрос заключается в сильном морозе. Они утверждают, что при небольшом потеплении функция начнет работать. Но это не всегда так.
Простой способ восстановить дворники
Если все-таки решено менять лобовое стекло, стоит подумать. Некачественный ремонт может принести больше проблем, нежели неисправность обогрева. Поэтому решать вам, менять или оставить как есть.
Доработки Лады Весты для зимы
Демонтаж
Для подключения, в первую очередь, нужно получить доступ до САУКУ – блоку управления отопителем и кондиционером. На Весте и Икс Рее алгоритм отличается, потому стоит разобрать все подробнее.
Лада Веста
В седане блок САУКУ традиционно располагается на центральной консоли. Чтобы до него добраться, потребуется снять 3 элемента:
- Накладку панели (пластик);
- Блок клавиш;
- Накладку САУКУ.
Пластиковая накладка фиксируется к центральной консоли посредством пластиковых же креплений. Чтобы их отщелкнуть, ее нужно поддеть внизу и потянуть на себя.
Далее демонтируется панель с клавишами, которая крепится на счет фиксаторов, также по всему периметру. Их необходимо отщелкнуть.
Сложнее всего снять накладку САУКУ.
Работать лучше начинать с левой стороны. Сперва потребуется добраться до блока предохранителей, сняв пластиковую крышку, что его закрывает. Нужно провернуть 3 пластмассовые рукоятки, которыми крышка фиксируется в нижней части, после чего убрать фиксатор сверху.
В конце остается только потянуть за крышку снизу, разъединить фиксаторы, которыми он сверху крепится к приборке, и снять крышку. Когда крышка блока предохранителей снята, потребуется выкрутить 2 крепежных винта.
Далее переходим к центральной части, где необходимо также выкрутить 2 крепежных винта, которые располагаются непосредственно под панелью с клавишами.
Затем остается лишь выкрутить 1 крепежный винт с правой стороны, что находится под крышкой перчаточного ящика.
После этого открывается доступ непосредственно к блоку САУКУ, который крепится к накладке винтами Torx. Их нужно выкрутить и разъединить штекер.
Лада Икс Рей
Самостоятельное подключение обогрева лобового стекла на Лада Икс Рей через допканал сигнализации также начинается со снятия блока САУКУ. Здесь все заметно проще, чем на Весте. Сама панель с блоком фиксируется 2-мя крюками вверху и 2 железными направляющими, оснащенными пружинками, внизу.
Нужно аккуратно поддеть панель в нижней части и осторожно потянуть на себя. Таким образом, верхние крепления выйдут из зацепления. В конце остается лишь разъединить штекер с проводами.
Про подогрев сидений
Обогрев работает достаточно эффективно. Единственный недостаток — отсутствие чувствительности обогрева. То есть нет возможности выбрать мощность (слабый, средний, высокий), как на некоторых иномарках. Но он не «жарит» все время, а автоматически отключается/включается, пока интикатор горит.
Проверка подогрева сидений Лада Веста от ЗаРулем :
Как правильно пользоваться
Учитывая то, что функция подогрева новая, имеет ряд недоработок, активируйте механизм, если температура за бортом не ниже — 10-15°С. При более низком градусе эффективность работы не гарантирована.
Как только пошел процесс таяния, не спешите активировать очистители лобового стекла, так как оставшийся лед с легкостью повредит щетку, резиновое покрытие. Чтобы качественно очистить поверхность стекла от снега, дайте больше времени на обогрев.
Как включить обогрев стекла на Весте
Отдельной кнопки обогрева на обычных комплектациях Весты нет. Обогрев переднего стекла начинает работать от одной кнопки, отвечающей за подогрев заднего стекла и боковых зеркал.
Работа системы зависит от температуры окружающего воздуха. Если на улице мороз до -10 градусов, то подогрев быстро растапливает обледенение стекла. Но если становится холоднее, то эффективность заметно снижается. Чем больше перепад температур между салоном и наружным воздухом, тем на меньшую мощность подключается обогрев лобового стекла. Это сделано для того, чтобы стекло не лопнуло.
Чтобы ускорить процесс оттаивания ветрового стекла, дополнительно включите печку на наибольшую скорость обдува. Чтобы не происходило запотевания, дополнительно включите кондиционер.
Внимание! Не торопитесь включать дворники – они могут выйти из строя, если не успеют оттаять. Дождитесь, когда снег начнет скатываться по стеклу, тогда можете их включить.
Подключение
Не всех владельцев 2180 устраивает работа прогрева ветрового, заднего стекол и зеркал заднего вида одновременно с вентилятором печки и кондиционером. Из этой ситуации есть один выход — установка отдельной кнопки. Даже на моделях Весты не имеющих в штатной комплектации функции обогрева ветрового стекла возможно подключение этой весьма удобной функции при замене стекольного узла.
В случае если понадобилась замена лобового с подогревом по техническим причинам следует обратиться к официальному дилеру Лада. По гарантии процедура производится бесплатно, после проведения экспертизы. Необходимо удостовериться, что замена лобового с прогревом единственное решение проблемы, так как ни одна деталь не прослужит лучше родной.
Когда с разборкой салонных компонентов завершено, необходимо запрограммировать допканал сигнализации на импульс, длительностью в 1 секунду, при управлении с брелока. Далее допканал сигналки нужно подключить к штекеру блока САУКУ (черного цвета). Для Лада Веста это провод зеленого колера, второй с краю, что отмечен на снимке.
Что касается Икс Рея, то расположение должно быть идентичным, однако перед подключением настоятельно рекомендуется проинспектировать все посредством мультиметра – когда включается обогрев, провод должен кратковременно выдавать «массу».
После такой доработки, подключение обогрева лобового стекла на Лада Веста и Икс Рей через допканал сигнализации будет происходить с брелока. А через несколько минут обогрев станет отключаться самостоятельно.
Схема Лада Х-Рей (Lada XRAY)
LADA XRAY (ЛАДА Икс-рей) это автомобиль малого класса, хетчбэк, который выпускается российской компанией АвтоВАЗ в Тольятти с 2015 года и позиционируется как компактный кроссовер. На выбор доступно два бензиновых двигателя: модели объёмом 1,6 литров (ВАЗ-21129) и 1,8 литров (ВАЗ-21179). В предлагаемом сборнике приводится несколько вариантов схем электрооборудования авто, а также десяток PDF альбомов с электросхемами и мануалами по ремонту электрики. Информация предназначена для специалистов и автомастерских, и как помощник по самостоятельному устранению неполадок.
Схемы электрические Лада Х Рей 2015-2021
Схема соединений переднего жгута проводов
Схема соединений жгута проводов передней панели
Схема соединений жгута проводов системы управления двигателем
Схема соединений жгута проводов пуска двигателя и электропитания, роботизированной коробки передач, заднего бампера
Схема соединений заднего жгута проводов
Схема соединений заднего дополнительного правого жгута проводов
Схема соединений жгутов проводов дверей
Схемы электрооборудования Х-рей, распиновка электропроводки и назначение элементов.
Отдельные модули электросхем Lada XRAY
Схема заряда аккумулятора
На схеме АКБ, комбинация приборов, ЦБУЭ, ЭБУ и генератора.
Система запуска двигателя
В схеме представлены: АКБ, монтажный блок, стартер, реле стартера, замок зажигания и пр.
Схема электровентилятора системы охлаждения
Электросхема для Lada XRAY с кондиционером. Кроме электровентилятора на ней представлены: блок предохранителей, ЭБУ и пр.
Схема вентилятора системы охлаждения без кондиционера
Электросхема для Lada XRAY без кондиционера. На схеме найдете: электровентилятор, блок предохранителей, реле вентилятора и пр.
Схема ближнего и дальнего света
Для Lada XRAY Optima. На схеме показаны: фары, подрулевой переключатель, ЦБУЭ блок управления электрокорректором фар и пр.
Схема габаритов, ДХО и задних ПТФ
Для Lada XRAY Optima. На схеме показаны: фары, фонари, ЦБУЭ, замок зажигания и пр.
Схема противотуманных фар
Для Lada XRAY Optima. На схеме показаны: ПТФ, подрулевой переключатель, монтажный блок в салоне и моторном отсеке.
Схема фонарей заднего хода
На электросхеме представлены: фонари, блок предохранителей, блок управления системой парковки и пр.
Схема поворотников и аварийки Lada X-RAY
На ней указаны: фары, фонари, боковые зеркала, монтажный блок, ЦБУЭ и пр.
Схема стоп-сигналов
Содержит: фонари, монтажный блок, ЦБУЭ, блок управления АМКП и датчик положения педали тормоза.
Схема прикуривателя
Кроме прикуривателя на ней изображено: розетка в багажном отделении, замок зажигания, монтажный блок и пр.
Звуковой сигнал, обогрев заднего стекла и зеркал
Схема электропривода зеркал
Схема электростеклоподъемников
Схема дворников и стеклоомывателя
Для Lada XRAY Optima. Представлены: электродвигатели переднего и заднего стеклоочистителя, насосы омывателей и пр.
Схема центрального замка
Схема системы управления двигателем H4M
Это силовой агрегат от Renault объем 1,6-литра и мощностью 114 л.с.
Схема системы управления двигателем ВАЗ 21179
Схема системы управления двигателем ВАЗ 21129
Это силовой агрегат объем 1,6-литра и мощностью 106 л.с.
Схема иммобилайзера Lada XRAY
Схема подогрева передних сидений
Причиной непостоянной неисправности может быть повреждение изоляции проводов, повреждение контактов в соединительных колодках, ненадежное соединение колодок.
Реле и предохранители Лада Х-Рей
Блок предохранителей и реле в салоне
Предохранители и реле находятся в нижней части панели слева от руля под крышкой.
| Предохранитель (сила тока, А) | Защищаемая электрическая цепь |
|---|---|
| F1 (30 A) | Стеклоподъемники передних дверей |
| F2 (10 A) | Дальний свет левая фара |
| F3 (10 A) | Дальний свет правая фара |
| F4 (10 A) | Ближний свет левая фара |
| F5 (10 A) | Ближний свет правая фара |
| F6 (5 A) | Габариты передних фар |
| F7 (5 A) | Габариты задних фонарей и подсветка |
| F8 (30 A) | ЭСП задних дверей, реле блокировки задних стеклоподъемников (обмотка) |
| F9 (7,5 A) | Задний противотуманный фонарь |
| F10 | Резерв |
| F11 (20 A) | Блок управления электрооборудованием, электроприводы блокировок замков дверей (ЦЗ) |
| F12 (5 A) | Иммобилайзер, блок управления ESC, датчик угла поворота руля, выключатель сигнала торможения |
| F13 (10 A) | Блок управления освещением салона, плафон освещения багажника, плафон в бардачке, блок управления климатической установкой (кондиционером) *2 , блок переключателей климатической установки *2 |
| F14 (5 A) | Датчик дождя Lada X-RAY |
| F15 (15 A) | Стеклоомыватели, блок управления электрооборудованием (задний стеклоочиститель) |
| F16 (15 A) | Система ЭРА-ГЛОНАСС, подогрев сидений, аудиосистема (магнитола) |
| F17 (7,5 A) | Дневные ходовые огни (ДХО) |
| F18 (7,5 A) | Сигналы торможения |
| F19 (5 А) | Электронный блок управления двигателем (ЭБУ), блок управления электрооборудованием (БУЭ), дополнительный БУЭ *2 , комбинация приборов, реле топливного насоса (обмотка), реле стартера (обмотка), селектор выбора режимов работы АМТ |
| F20 (5 A) | Блок управления подушками безопасности |
| F21 (7,5 A) | Лампы заднего хода, блок управления АМТ |
| F22 (5 A) | Электронасос гидроусилителя рулевого управления |
| F23 (5 A) | Парктроник, электроприводы фар, блок управления электрокорректором фар, реле обогрева ветрового стекла 1 (обмотка), реле обогрева ветрового стекла 2 (обмотка), реле обогрева заднего стекла и наружных зеркал (обмотка) |
| F24 (15 A) | БУЭ (предохранители F12, F13, F36) |
| F25 (5 A) | Блок управления ЭРА-ГЛОНАСС |
| F26 (15 A) | Поворотники, БУЭ |
| F27 (20А) | Ближний свет |
| F27 (5 A) | Сигнал включения ближнего света, сигнал включения дальнего света, сигнал включения противотуманных фар (ПТФ), сигнал включения заднего противотуманного фонаря (ЗПТФ) |
| F28 (15 A) | Звуковой сигнал (клаксон), сигнал включения габаритного света *2 |
| F29 (25 A) | Габариты, дальний свет, ЗПТФ, реле звукового сигнала (обмотка) |
| F30 (30 A) | Н/д |
| F31 (5 A) | Комбинация приборов |
| F32 (7,5 A) | БУЭ, блок управления ЭРА-ГЛОНАСС, магнитола, реле дополнительной розетки в багажнике (обмотка), реле вентилятора климатической установки (обмотка), блок переключателей климатической установки *1 |
| F33 (15 A) | Прикуриватель |
| F34 (15 A) | Диагностический разъем, магнитола |
| F35 (5 А) | Обогрев боковых зеркал |
| F36 (5 A) | Электропривод боковых зеркал |
| F37 (30 A) | Цепь втягивающего реле стартера |
| F38 (30 A) | Очиститель ветрового стекла *1 |
| Дополнительный БУЭ, очиститель ветрового стекла *2 | |
| F39 (40 A) | Электровентилятор климатической установки |
| F40 | Резерв |
| F41 (25 A) | Дополнительный БУЭ, правая фара (ДХО, дальний свет, габариты), левая фара (ближний свет, габаритны) |
| F42 | Резерв |
| F43 (15 А) | Дополнительный БУЭ, предохранитель F19 |
| F44 (15 A) | Дополнительная розетка в багажнике |
| F45 (15 A) | Реле задержки отключения питания |
| F46 (25 A) | Дополнительный БУЭ, ПТФ, ЗПТФ, освещение салона |
| F47 (25 A) | Дополнительный БУЭ, левая фара (ДХО, дальний свет), задние фонари (габариты), правая фара (ближний свет) |
| F48 | Резерв |
| F49 | Резерв |
| Реле (сила тока, А) | Электрическая цепь |
|---|---|
| R1 (40 А) | Электровентилятора климатической установки |
| R2 (40 А) | Обогрев заднего стекла и наружных зеркал |
| R3 (40 А) | Блокировка задних ЭСП Lada |
| R4 (20 А) | Н/д |
| R5 (20 А) | Дополнительная розетка в багажнике |
Блок предохранителей и реле в моторном отсеке
| Предохранитель (сила тока, А) | Электрическая цепь |
|---|---|
| Ef1 *2 (10A) | ПТФ |
| Ef2 (7.5A) | БУЭ |
| Ef3 (25A) | Обогрев заднего стекла и наружных зеркал |
| Ef4 (25A) | ESC Lada XRAY |
| Ef5 (70A) | Цепи предохранителей F11, F24-F27, F34, F39, F41 |
| Ef6 (70A) | Замок зажигания, цепи предохранителей F28, F31, F38, F43, F46, F47 |
| EF7 (50A) | ESC |
| Ef8 (30A) | Розетка в багажнике |
| Ef9 | Резерв |
| Ef10 (40A) | Обогреватель ветрового стекла 1 |
| Ef11 (40A) | Обогреватель ветрового стекла 2 |
| Ef12 (30A) | Стартер |
| Ef13 | Резерв |
| Ef14 (25A) | Электронная система управления двигателем |
| Ef14 (30A) | |
| Ef15 (15A) | Реле муфты компрессора кондиционера, муфта компрессора кондиционера |
| Ef15 (25A) | Вентилятор системы охлаждения |
| Ef16 (50A) | |
| Ef17 (70A) | Блок управления АМТ |
| Ef18 (80A) | Электронасос гидроусилителя рулевого управления (ГУР) |
| Ef21 | Резерв |
| Ef22 (15A) | Реле вентилятора система охлаждения (обмотка), реле муфты компрессора кондиционера (обмотка), датчик концентрации кислорода, клапан продувки адсорбера, датчик положения распредвала |
| Ef23 (7.5A) | Датчик концентрации кислорода, электромагнитный клапан изменения длины впускного трубопровода (двигатель ВАЗ-21129), клапан продувки адсорбера, датчик положения распредвала, клапан изменения фаз (ВАЗ-21179) |
| Ef24 (15A) | ЭБУ, блок управления вентилятором системы охлаждения, катушки зажигания, топливные форсунки, топливный насос |
| Ef25 (15A) | Топливный насос Lada X-RAY |
| Реле (сила тока, А) | Защищаемая электрическая цепь |
|---|---|
| Er1 (20 А) | Реле звукового сигнала сигнализации |
| Er2 | Резерв |
| Er3 (20 А) *1 | Реле стартера Лада Икс-Рей |
| Er3 (35 А) *2 | |
| Er4 (35 А) | Главное реле системы управления двигателем |
| Er5 (20 А) | Реле муфты компрессора кондиционера |
| Er6 (20 А) | Реле топливного насоса *1 |
| Реле топливного насоса и катушек зажигания *2 | |
| Er7 (35 A) | Реле обогрева ветрового стекла 2 |
| Реле вентилятора системы охлаждения *2 (без кондиционера) | |
| Er8 (35 A) | Реле обогрева ветрового стекла 1 |
| Er9 (20 A) | Реле звукового сигнала |
Диагностика блока кузовной электрики автомобиля проводится с помощью диагностического прибора Grade-X в режиме Мониторинг сигналов.
Полный вид схемы электрооборудования в большом разрешении 2,2 Мб смотрите по ссылке
Приведенные электрические схемы Lada XRAY пригодятся при подключении дополнительной подсветки салона, установка фар, автомагнитолы или другого электрооборудования. Вы можете бесплатно и без регистрации скачать схемы электрооборудования Lada XRAY в формате PDF по ссылкам далее.
Lada XRAY – в кредит от 4 324 руб/мес.
Стоимость подарка не зависит от стоимости купленного а/м, покупатель может выбрать любой подарок из перечисленных при покупке а/м. Обращаем Ваше внимание на то, что данный сайт носит исключительно информационный характер и ни при каких условиях не является публичной офертой, определяемой положениями статьи 437 Гражданского кодекса Российской Федерации. Политика конфиденциальности
Для получения более подробной информации об указанных акциях, а также о стоимости автомобилей обращайтесь к менеджерам по продажам.
Читайте также:
