Снятие и установка коробки передач на автомобиле с двигателем УМПО-331
Работу выполняем на смотровой канаве или подъемнике.
В салоне, нажав на стержень рычага переключения рычага вниз.
. отверткой поддеваем лепестки запорной втулки.
. и выводим их из кольцевой канавки стержня.
Снимаем стержень рычага переключения передач.
Отверткой разжимаем лепестки дистанционной втулки.
. и снимаем ее с рычага.
Снимаем с рычага резиновую упругую.
. и запорную втулки.
В отверстии стержня рычага находятся .
. еще одна упругая втулка.
. и упорная подушка.
Операции, показанные на фото 1-9, для наглядности проведены на снятой коробке передач.
. и снимаем крышку.
Дальнейшие операции выполняем под автомобилем.
. и три - справа (два из них крепят кронштейн, к которому крепится кронштейн приемной трубы).
Подставляем под картер коробки передач регулируемый упор (или домкрат).
Аккуратно сдвигаем коробку передач назад, выводя ее первичный вал из картера сцепления.
. и снимаем коробку передач.
В проточке картера сцепления установлено пружинное кольцо (выпуклой стороной к подшипнику).
Снимаем уплотнительную прокладку.
При снятии или установке коробки передач нельзя опирать первичный вал коробки на сальник, установленный в картере сцепления, и на лепестки нажимного диска сцепления, чтобы их не повредить.
Перед установкой коробки передач наносим на шлицевой конец первичного вала тонкий слой смазки ШРУС-4.
Включаем IV передачу. Для удобства монтажа коробки.
. вворачиваем в нижние резьбовые отверстия картера сцепления две шпильки М12 длиной 130-140 мм.
Используя шпильки как направляющие, устанавливаем коробку передач. Проворачивая валы коробки за фланец эластичной муфты, вводим первичный вал в шлицы ступицы ведомого диска сцепления и в подшипник фланца коленчатого вала.
Крепим коробку передан к картеру сцепления двумя болтами.
Вывернув монтажные шпильки, дальнейшую установку коробки передан проводим в обратной последовательности.
В салоне перед установкой стержня на рычаг переключения передач.
. вставляем в отверстие стержня подушку и втулки (верхнюю упругую, дистанционную, нижнюю упругую и запорную).
Установив стержень на рычаг, нажимаем на стержень до захода лепестков дистанционной втулки в кольцевую канавку рычага.
Механизм сцепления и его гидропривод: 1 - прокачкой штуцер рабочего цилиндра гидропривода сцепления; 2 - колпачок прокачного штуцера; 3 - гибкий шланг гидропривода; 4 - трубка гидропривода; 5 - крышка бачка; 6 - корпус бачка; 7 - главный цилиндр гидропривода сцепления; В - возвратная пружина поршня главного цилиндра; 9 - поршень; 10 - защитный колпак главного цилиндра; 11 - толкатель; 12 - упор педали сцепления; 13 - педаль сцепления; 14 - кожух сцепления; 15 - нажимной (ведущий) диск; 16 - маховик; 17 - подшипник выключения сцепления; 18 - первичный вал коробки передач; 19 - коленчатый вал; 20 - ведомый диск; 21 - чехол вилки выключения сцепления; 22 - вилка; 23 - толкатель вилки; 24 - возвратная пружина; 25 - картер сцепления; 26 - защитный колпак рабочего цилиндра; 27 - поршень рабочего цилиндра; 28 - манжета поршня; 29 - пружина поршня; 30 - корпус рабочего цилиндра.
Описание конструкции
Автомобили с двигателем УМПО-331 оснащаются сцеплением модели 2126, с двигателем ВАЗ-2106 - сцеплением заднеприводных автомобилей ВАЗ. Педаль, главный цилиндр, стальная трубка и гибкий шланг гидропривода у обеих моделей одинаковы, а остальные детали различны и не взаимозаменяемы.
Сцепление расположено в алюминиевом картере, прикрепленном шестью шпильками с гайками к блоку цилиндров двигателя УМПО-331(две шпильки служат также для крепления стартера). Картер сцепления двигателя ВАЗ-2106 крепится к блоку цилиндров четырьмя болтами, при этом для снятия коробки передач (в сборе с картером сцепления) также необходимо демонтировать стартер. Коробка передач модели 2126 крепится к вазовскому картеру сцепления через проставку (см. "Снятие механизма привода выключения сцепления на автомобиле с двигателем ВАЗ-2106" ).
Кожух сцепления с нажимным диском балансируется при сборке на стенде, поэтому подлежит замене только в сборе. Кожух крепится к маховику шестью болтами. Для центрирования кожуха в маховике имеются три штифта, которые при установке входят в соответствующие отверстия кожуха. Заменяют узел при сильном износе поверхности нажимного диска и "осадке" диафраг-менной пружины (о чем свидетельствует уменьшение усилия на педали сцепления).
Ведомый диск с пружинным демпфером крутильных колебаний установлен между маховиком и кожухом сцепления и может перемещаться по шлицам первичного вала коробки передач. Диск заменяют при биении в зоне накладок более 0,5 мм, их растрескивании, задирах или неравномерном износе, а также если расстояние от поверхности накладки ло заклепок менее 0,2 мм.
Подшипник выключения сцепления устанавливается на муфте, которая при включении-выключении сцепления перемешается по направляющей втулке, воздействуя на упорный фланец диафрагменной пружины. При выключенном сцеплении между подшипником и упорным фланцем должен быть зазор, который определяется свободным ходом толкателя вилки выключения сцепления (см. "Регулировка привода выключения сцепления" ). Подшипник не требует обслуживания и смазки. Его заменяют в случае повышенного шума при включении сцепления, который, как правило, свидетельствует о его сильном износе.
Вилка выключения сцепления - стальная, штампованная, находится в картере сцепления и качается на шаровой опоре (под нее на вилке выштамповано углубление). К шаровой опоре вилка поджимается пластинчатой пружиной, приклепанной в средней части вилки. Концы вилки упираются в муфту подшипника выключения сцепления и поджимаются к ней фигурной пружиной. Отверстие для вилки сцепления в картере закрыто резиновым гофрированным чехлом. Вилка постоянно поджимается к толкателю рабочего цилиндра пружиной.
Педаль сцепления подвешена на оси в кронштейне педального узла и шарнирно соединена с толкателем, который входит в выемку поршня главного цилиндра сцепления.
Главный цилиндр прикреплен к моторному щиту и педальному узлу двумя шпильками с гайками (гайки расположены со стороны педального узла) и соединен стальной трубкой и резиновым шлангом с переходником и рабочим цилиндром. Рабочий цилиндр сцепления двигателя УМПО-331 вставлен в проушину картера сцепления и зафиксирован стопорным кольцом. Рабочий цилиндр сцепления двигателя ВАЗ-2106 крепится к картеру сцепления двумя болтами.
При нажатии на педаль толкатель воздействует на поршень главного цилиндра и через жидкость передает давление на поршень рабочего цилиндра, поршень выдвигается и через толкатель воздействует на вилку выключения сцепления. При отпускании педали вилка под действием оттяжной пружины давит на толкатель, возвращая поршни в исходное положение. Толкатели рабочих цилиндров обеих моделей имеют резьбовую часть, которая позволяет, изменяя положение вилки, регулировать свободный ход подшипника выключения сцепления.
В гидроприводе сцепления используется тормозная жидкость класса DOT-3 или DOT-4. Ее запас находится в бачке, закрепленном на главном цилиндре. Под крышкой бачка находится резиновая гофрированная диафрагма, изолирующая полость бачка от атмосферной влаги и пыли. Для прокачки гидропривода (при замене его деталей или смене жидкости) предусмотрен штуцер на рабочем цилиндре.
Видео про "Сцепление" для Иж Ода
Замена сцепления на ИЖ Ода . Стартер сломал сцепление ! Ижевский "москвич" ОДА. ИЖ Ода (45Т). ГЦС + бачок от ВАЗ1. Отверните болты крепления фланца заднего карданного вала к фланцу ведущей шестерни заднего моста.
2. Отверните болты крепления промежуточной опоры карданных валов и отсоедините передний карданный вал от фланца эластичной муфты.
3. Отверните болты крепления коробки передач к картеру сцепления и снимите коробку (см. "Снятие коробки передач").
Рис. 3.3. Привод выключения сцепления: 1 – главный цилиндр сцепления; 2 – питающий бачок главного цилиндра сцепления; 3 – соединительная трубка; 4 – соединительная гайка; 5 – гибкий шланг; 6 – рабочий цилиндр; 7 – защитный колпак; 8 – толкатель вилки; 9 – наконечник толкателя; 10 – защитный чехол сцепления; 11 – оттяжная пружина вилки выключения сцепления; 12 – педаль сцепления; 13 – контргайка; 14 – наконечник толкателя; 15 – выключатель сигнала торможения; 16 – кронштейн педали сцепления; 17 – палец; 18 – ось педали; 19 – возвратная пружина; 20 – гайка; 21 – втулка оси педали; 22 – гайка; 23 – шайба; 24 – шплинт; 25 – накладка педали; 26 – защитный колпачок клапана; 27 – клапан выпуска воздуха; 28 – вилка выключения сцепления
4. Снимите стопорное кольцо рабочего цилиндра 6 (
Рис. 3.1. Сцепление: 1 – картер сцепления; 2, 11, 14, 20, 30 – шайбы; 3, 16, 21 – гайки; 4, 15 – шпильки крепления картера сцепления; 5 – кожух сцепления в сборе с нажимным диском; 6 – подшипник выключения сцепления; 7 – фланец подшипника; 8 – соединительная пружина; 9 – манжета в сборе; 10 – болт крепления кожуха; 12 – установочный штифт; 13 – маховик; 17 – защитный чехол вилки выключения сцепления; 18 – трубчатый установочный штифт картера сцепления; 19 – шпилька крепления стартера и картера сцепления; 22 – шаровая опора вилки; 23 – первичный вал коробки передач; 24 – винт крепления кронштейна вилки; 25 – пружина вилки; 26 – шайба шаровой опоры; 27 – вилка выключения сцепления; 28 – толкатель вилки; 29 – оттяжная пружина вилки; 31 – болт крепления грязезащитного щитка; 32 – грязезащитный щиток; 33 – ведомый диск в сборе
5. Отверните болты 31 (см.
Рис. 3.4. Минимально допустимая толщина нажимного диска
2. Кожух сцепления с нажимным диском в сборе является неразборным узлом, поэтому шлифовать нажимной диск рекомендуется только в условиях ремонтного предприятия. После шлифовки рабочей поверхности нажимного диска его общая толщина, определяемая размером А (
Рис. 3.2. Нажимной диск сцепления с кожухом в сборе: 1 – кожух сцепления; 2 – нажимной диск; 3, 9 – заклепки; 4 – соединительное звено; 5 – нажимная пружина; 6 – стопорное кольцо; 7 – опорная пята; 8 – стяжной палец; 10 – балансировочный грузик; 11 – центральная втулка; 12 – пружинное коническое кольцо; 13 – соединительная пластина
1. Установите и надежно закрепите кожух в сборе с нажимным диском на плоской плите, заменяющей маховик двигателя (см.

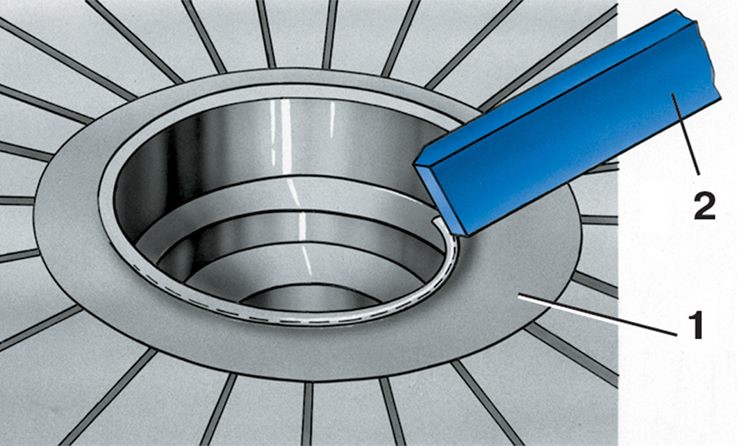

Рис. 3.5. Удаление центральной втулки крепления опорной пяты: 1 – центральная втулка; 2 – зубило

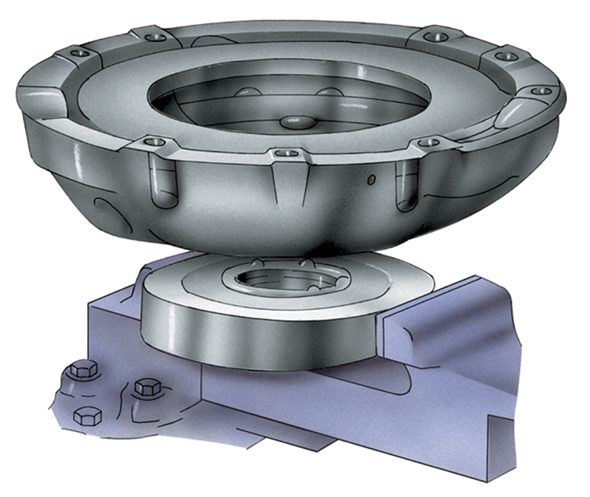

Рис. 3.6. Крепление в тисках основания ремонтного инструмента с фиксирующей оправкой
1. Удалите центральную втулку 1 (

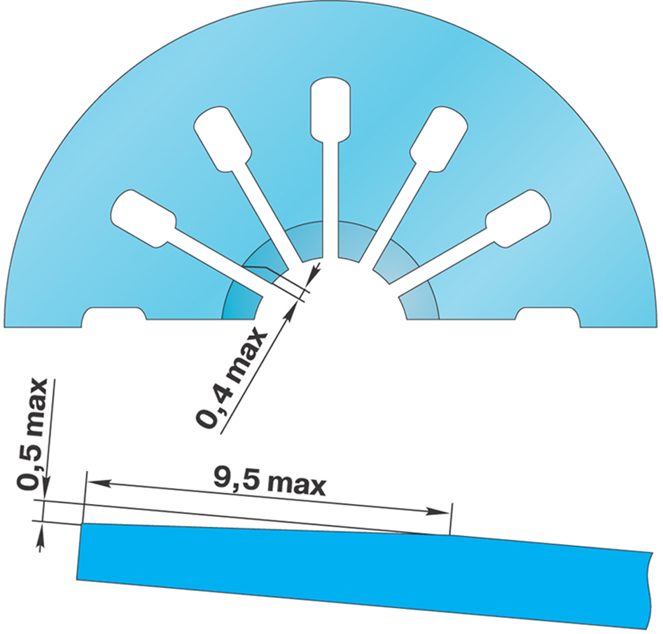

Рис. 3.7. Концы рычажков нажимной пружины (указаны значения допустимого износа)
3. Осмотрите поверхности лепестков нажимной пружины в местах контакта с пятой. Если после зачистки поверхностей изношенных концов лепестков нажимной пружины размеры не превышают указанные на
Рис. 3.8. Общий вид комплекта ремонтного инструмента для установки опорной пяты: 1 – основание; 2 – фиксирующая оправка; 3 – направляющая для закернивания; 4 – керн
Рис. 3.9. Детали ремонтного инструмента для монтажа опорной пяты: а – основание; б – направляющая для закернивания; в – керн
4. Для установки новой опорной пяты изготовьте комплект ремонтного инструмента (
Рис. 3.10. Установка центральной втулки крепления опорной пяты и пружинного кольца: 1 – центральная втулка; 2 – пружинное коническое кольцо
9. Установите в соответствии с
Рис. 3.11. Установка приспособления для закернивания центральной втулки при сборке: 1 – направляющая для закернивания; 2 – центральная втулка
10. Вверните направляющую 1 (

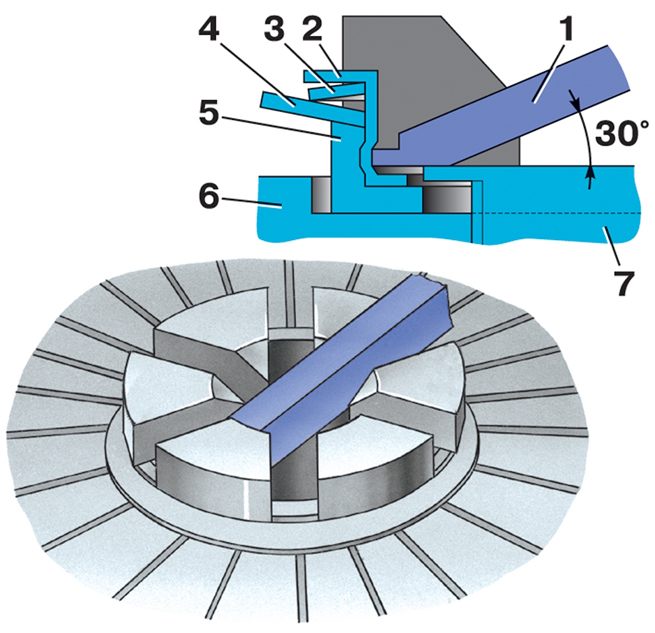

Рис. 3.12. Закернивание центральной втулки при сборке: 1 – керн; 2 – центральная втулка; 3 – пружинное кольцо; 4 – диафрагменная пружина; 5 – опорная пята; 6 – фиксирующая оправка; 7 – направляющая для закернивания
11. С помощью керна 1 (

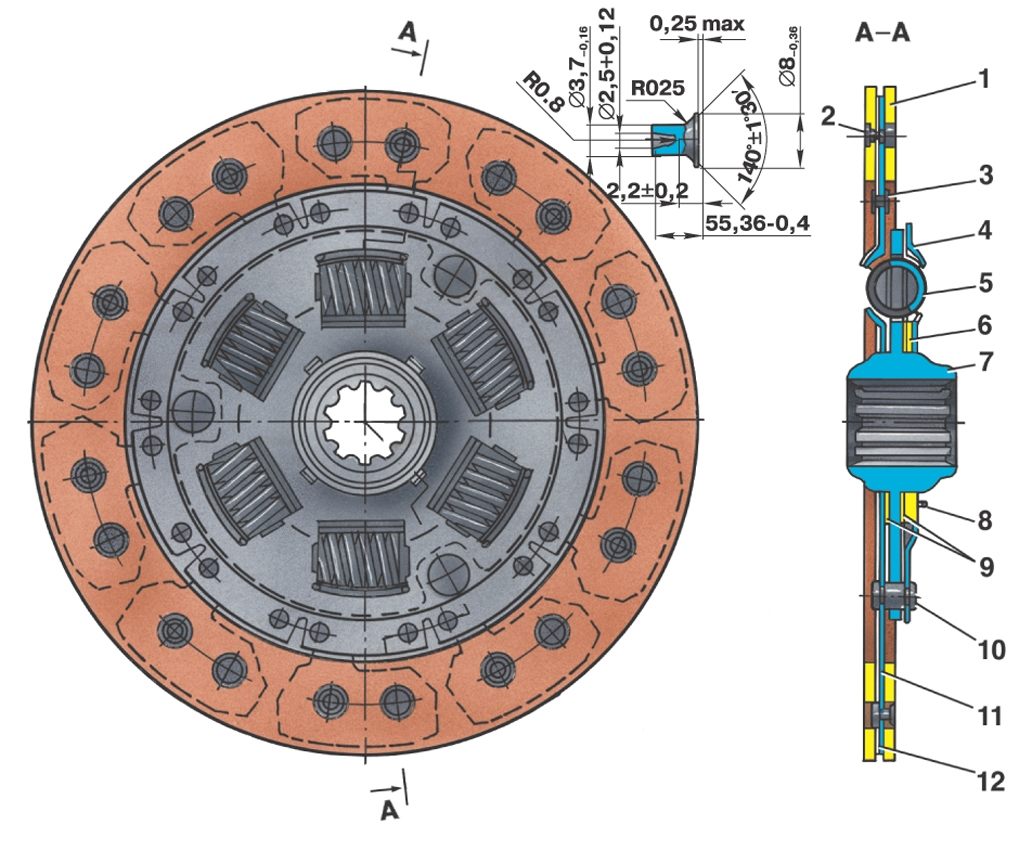

Рис. 3.13. Ведомый диск сцепления: 1 – фрикционная накладка; 2 – заклепка крепления фрикционных накладок; 3 – заклепка; 4 – пластина демпфера; 5 – пружина демпфера; 6 – пружинное кольцо; 7 – ступица ведомого диска; 8 – упорное кольцо демпфера; 9 – фрикционные кольца; 10 – упорный палец; 11 – ведомый диск; 12 – пружинная пластина
3. Наложите фрикционную накладку на пружинные пластины диска так, чтобы отверстия в пружинных пластинах, обращенных выпуклой стороной к накладке, совпали с зенкованными отверстиями фрикционной накладки. Накладку расположите так, чтобы зенкованные отверстия были обращены наружу большим диаметром (
Рис. 3.14. Фрикционная накладка ведомого диска сцепления
При отсутствии упомянутых специальных комплектов можно, пользуясь ведомым диском как кондуктором, просверлить в новых фрикционных накладках двадцать отверстий диаметром 4,1+0,16 мм, десять из которых (через одно) рассверлить до диаметра 8 мм, затем рассверлить сверлом диаметром 8,5 мм с углом заточки 140° оставшиеся десять отверстий, выдержав размеры, указанные в сечении В–В на
Рис. 3.15. Разборка подшипника выключения сцепления: 1 – подшипник; 2 – кожух; 3 – волнистая пружина; 4 – фланец подшипника; В, С, Е – смазываемые поверхности; Д – выступы кожуха
2. С помощью отвертки отогните четыре выступа Д кожуха 2 (

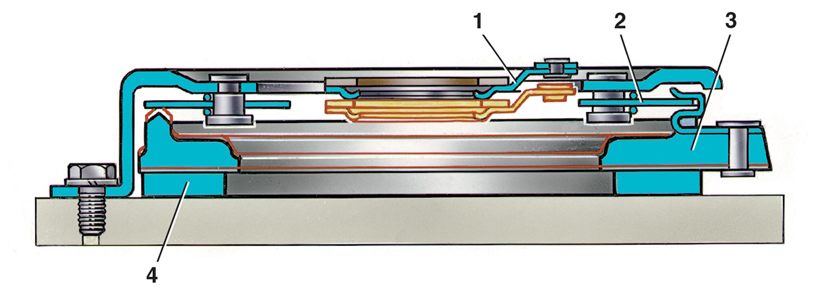

Рис. 3.16. Контроль сцепления: 1 – упорный фланец нажимной пружины; 2 – центральная нажимная пружина; 3 – нажимный диск; 4 – кольцо
Контроль сцепления проводится на основании, которое имитирует маховик двигателя и имеет металлическое промежуточное кольцо 4 (
Рис. 3.17. Замена фрикционных накладок ведомого диска: 1 – оправка 67.7851.9500; 2 – ведомый диск; 3 – кондуктор 67.7822.9517
Фрикционные накладки ведомого диска замените при появлении трещин, уменьшении расстояния между заклепкой и рабочей поверхностью до 0,2 мм, а также при односторонних задирах. При ремонте ведомого диска и замене фрикционных накладок пользуйтесь приспособлением 67.7822.9529 (
Рис. 3.18. Правка ведомого диска сцепления
Развальцованные заклепки не должны иметь разрывов. Биение рабочей поверхности фрикционных накладок не должно превышать 0,5 мм. Если оно больше, то диск выправьте (
Рис. 3.19. Главный цилиндр привода сцепления: 1 – бачок; 2 – крышка бачка; 3 – успокоитель; 4 – шайба; 5 – болт; 6 – шпилька крепления главного цилиндра; 7 – защитный колпак; 8 – толкатель поршня; 9 – контргайка; 10 – наконечник толкателя; 11 – стопорное кольцо; 12 – упорная шайба; 13 – наружная уплотнительная манжета поршня; 14 – поршень; 15 – клапан поршня; 16 – внутренняя уплотнительная манжета главного цилиндра; 17 – корпус главного цилиндра; 18 – возвратная пружина; 19 – штуцер главного цилиндра; а – обязательный зазор 0,2–1,0 мм; В – перепускное отверстие; С – компенсационное отверстие
6. Отверните крышку 2 бачка (
Рис. 3.20. Круглогубцы для снятия и установки стопорного кольца главного цилиндра
10. Выньте из цилиндра при помощи круглогубцев (
Рис. 3.21. Рабочий цилиндр привода сцепления: 1 – корпус цилиндра; 2 – распорный грибок; 3 – уплотнительная манжета; 4 – поршень; 5 – защитный колпак; 6 – стопорное кольцо; 7 – клапан выпуска воздуха; 8 – защитный колпачок клапана; 9 – пружина
Рис. 3.22. Рабочий цилиндр и вилка выключения сцепления: 1 – подшипник выключения сцепления; 2 – шаровая опора; 3 – вилка выключения сцепления; 4 – толкатель; 5 – регулировочная гайка; 6 – контргайка; 7 – оттяжная пружина; 8 – пробка корпуса; 9 – штуцер для прокачки; 10 – корпус цилиндра; 11 – уплотнительное кольцо; 12 – защитный колпачок; 13 – поршень; 14 – уплотнитель; 15 – тарелка; 16 – пружина; 17 – опорная шайба; 18 – стопорное кольцо
17. Для снятия рабочего цилиндра привода сцепления ВАЗ отсоедините оттяжную пружину 7 (
Рис. 3.23. Детали цилиндра привода сцепления (рабочего цилиндра): 1 – корпус; 2 – штуцер; 3 – колпачок; 4 – толкатель; 5 – уплотнительное кольцо; 6 – поршень; 7 – уплотнительное кольцо; 8 – тарелка; 9 – пружина; 10 – шайба; 11 – стопорное кольцо
18. Выверните пробку, снимите защитный резиновый колпачок 3 (
Рис. 3.24. Развальцовка концов соединительной трубки
8. Соединительная трубка и шланг между главным и рабочим цилиндрами должны быть тщательно очищены и промыты. Внимательно осмотрите присоединительные конусы и резьбу штуцеров. Размеры концов соединительной трубки после развальцовки приведены на рис. 3.24.
9. Проверьте упругость стяжных и возвратных пружин. Усилия их должны соответствовать данным табл. 3.3. Если пружины ослабли, замените их.
10. Последовательность сборки рабочего и главного цилиндров см. "Снятие и разборка привода сцепления" с учетом следующих дополнений:
11. После сборки главного цилиндра сцепления нажмите толкатель до упора и резко отпустите его. Поршень под действием возвратной пружины должен энергично возвратиться до упора в шайбу 12 (см. рис. 3.19). В противном случае проверьте упругость возвратной пружины (см. табл. 3.3) и при необходимости замените ее.
12. В исходном положении (поршень упирается в упорную шайбу) между сферической головкой толкателя и гнездом поршня должен быть зазор 0,2–1,0 мм, обеспечиваемый размерами входящих деталей. Отсутствие зазора недопустимо.
13. Проверьте при помощи мягкой проволоки диаметром не более 6 мм, не перекрыто ли компенсационное отверстие С цилиндра краем манжеты 16 поршня. Если оно перекрыто, необходимо разобрать цилиндр, выяснить и устранить причину перекрытия отверстия. При необходимости замените дефектные детали, после чего окончательно соберите главный цилиндр сцепления.
22. Подсоедините наконечник 14 толкателя главного цилиндра к педали 12 сцепления, вставив палец 17 так, чтобы головка пальца была слева относительно педали (по направлению движения автомобиля), и зашплинтовав его.
23. Проверьте полный ход педали сцепления, который должен быть 135–140 мм. При необходимости отрегулируйте исходное положение педали сцепления изменением длины тяги толкателя. Для увеличения хода педали надо удлинить толкатель (вывернуть его из наконечника 14), для уменьшения хода – укоротить толкатель (ввернуть его в наконечник.) После окончания регулировки положения педали надежно зафиксируйте толкатель от проворачивания, затянув контргайку 13. Необходимо следить за тем, чтобы площадки педалей сцепления и тормоза были на одном уровне, допускается разница не более 5 мм.
24. Промойте свежей тормозной жидкостью и продуйте сжатым воздухом соединительную трубку 3 и шланг 5.
25. Соедините шланг 5 с рабочим цилиндром через переходник и уплотнительные шайбы. Второй конец шланга пропустите через отверстие в кронштейне и закрепите гайкой.
26. Подсоедините верхний конец соединительной трубки к главному цилиндру сцепления, ввернув соединительную гайку в резьбовое отверстие штуцера главного цилиндра. Нижний конец трубки соедините со шлангом на кронштейне щита передка и заверните соединительную гайку.
27. Залейте в систему гидропривода сцепления свежую тормозную жидкость и прокачайте систему.
Прокачка гидропривода сцепления
ПРЕДУПРЕЖДЕНИЕ
Нельзя смешивать тормозные жидкости разных марок. Категорически запрещается добавлять в систему хотя бы самое незначительное количество минеральных масел, бензина, керосина, так как они вызывают разрушение резиновых деталей. Необходимо помнить, что тормозная жидкость оставляет пятна на окрашенных поверхностях кузова и других деталях.
1. Заполните бачок главного цилиндра привода сцепления тормозной жидкостью до уровня между двумя кольцевыми рисками на корпусе бачка.
2. Снимите защитный колпачок 8 (см. рис. 3.21) и наденьте на головку клапана 7 резиновый шланг. Свободный конец шланга погрузите в тормозную жидкость, налитую в чистую прозрачную емкость.
3. Резко нажмите на педаль сцепления 2–3 раза (с интервалом между нажатиями 1–2 с) и, удерживая педаль нажатой, отверните на 1/2–1 оборот клапан 7 выпуска воздуха. Под действием давления, созданного в системе, часть жидкости и содержащийся в ней воздух (в виде пузырьков) выйдут через шланг в емкость с жидкостью.
4. После того как жидкость перестанет вытекать из шланга, заверните клапан выпуска воздуха.
5. Повторяйте операции 3, 4 до тех пор, пока полностью не прекратится выделение воздуха из вытекающей жидкости. При этом следите за уровнем жидкости в бачке и не допускайте его снижения более чем на 2/3 от нормального.
6. Удерживая педаль в нажатом состоянии, заверните клапан, снимите шланг, наденьте на клапан защитный колпачок и долейте жидкость в бачок до нормального уровня.
7. После прокачки нажмите педаль до упора и замерьте величину перемещения толкателя рабочего цилиндра, которая должна быть не менее 19 мм. В противном случае необходимо продолжить прокачку, так как в системе остался воздух.
Для полного заполнения системы гидропривода сцепления требуется примерно 100 г тормозной жидкости.
8. Правильно прокачанная система гидропривода сцепления должна обеспечить плавное включение заднего хода в коробке передач. Если при выжатой до упора в пол педали сцепления имеет место ударное включение заднего хода, убедитесь в правильности установки свободного хода наружного конца вилки выключения сцепления (см. "Сборка и регулировка привода сцепления" пп. 18 и 19) и в исправности сцепления.
9. При нажатой до упора педали сцепления проверьте герметичность соединений трубки и шланга с главным и рабочим цилиндрами. При утечке жидкости подтяните соединительные гайки, нижний штуцер шланга и переходник до устранения течи.
10. Пустите двигатель и нажмите несколько раз на педаль сцепления до упора. При этом не должны обнаруживаться заедания, стуки, посторонние шумы или какие-нибудь другие дефекты.
Замена картера сцепления
Необходимость замены картера сцепления может возникнуть при его поломке или деформации в результате удара о дорожное препятствие.
1. Запрессуйте в новый картер сцепления сальник первичного вала коробки передач.
2. Установите на картер вилку выключения сцепления.
3. Установите картер на штифты, запрессованные в задний торец блока цилиндров, после чего при помощи специального торцового ключа с длинным коловоротом затяните гайки с пружинными шайбами крепления картера к блоку цилиндров двигателя, а после установки стартера – две гайки крепления стартера к блоку цилиндра.
Видео про "Ремонт сцепления" для Иж Ода
Замена сцепления на ИЖ Ода . Стартер сломал сцепление ! Ижевский "москвич" ОДА. ИЖ Ода (45Т). ГЦС + бачок от ВАЗ
. и отводим стартер вперед (провода можно не отсоединять).
. и снимаем хомут и уплотнительное кольцо.
. и снимаем щиток.
Устанавливаем регулируемый упор под картер коробки передач.
Сдвигаем коробку передач назад, выводя первичный вал из ступицы ведомого диска сцепления.
Снимаем коробку передач в сборе с картером сцепления.
Чтобы болты крепления кожуха сцепления к маховику отворачивались легче, их головки можно обстучать молотком через оправку из мягкого металла.
Болты отворачиваем равномерно, не более чем на один оборот за проход, чтобы не деформировать фланец нажимного диска сцепления.
Снимаем кожух и ведомый диск сцепления.
Устанавливая сцепление, ориентируем ведомый диск выступающей частью ступицы в сторону кожуха и вставляем в шлицевое отверстие ступицы центрирующую оправку.
. которая должна войти в отверстие подшипника, расположенного во фланце коленчатого вала.
Рис. 1. Оправка для центрирования ведомого диска сцепления автомобиля с двигателем УМПО-331.
Вынимаем центрирующую оправку из отверстия.
Смазываем шлицевой конец первичного вала коробки передач и наружную поверхность направляющей втулки подшипника выключения сцепления смазкой ШРУС-4 и устанавливаем коробку передач на автомобиль в обратной последовательности.
При снятии и установке коробки передач нельзя опирать первичный вал на лепестки нажимной пружины сцепления - их можно повредить.
Механизм сцепления и его гидропривод: 1 - прокачкой штуцер рабочего цилиндра гидропривода сцепления; 2 - колпачок прокачного штуцера; 3 - гибкий шланг гидропривода; 4 - трубка гидропривода; 5 - крышка бачка; 6 - корпус бачка; 7 - главный цилиндр гидропривода сцепления; В - возвратная пружина поршня главного цилиндра; 9 - поршень; 10 - защитный колпак главного цилиндра; 11 - толкатель; 12 - упор педали сцепления; 13 - педаль сцепления; 14 - кожух сцепления; 15 - нажимной (ведущий) диск; 16 - маховик; 17 - подшипник выключения сцепления; 18 - первичный вал коробки передач; 19 - коленчатый вал; 20 - ведомый диск; 21 - чехол вилки выключения сцепления; 22 - вилка; 23 - толкатель вилки; 24 - возвратная пружина; 25 - картер сцепления; 26 - защитный колпак рабочего цилиндра; 27 - поршень рабочего цилиндра; 28 - манжета поршня; 29 - пружина поршня; 30 - корпус рабочего цилиндра.
Описание конструкции
Автомобили с двигателем УМПО-331 оснащаются сцеплением модели 2126, с двигателем ВАЗ-2106 - сцеплением заднеприводных автомобилей ВАЗ. Педаль, главный цилиндр, стальная трубка и гибкий шланг гидропривода у обеих моделей одинаковы, а остальные детали различны и не взаимозаменяемы.
Ведомый диск с пружинным демпфером крутильных колебаний установлен между маховиком и кожухом сцепления и может перемещаться по шлицам первичного вала коробки передач. Диск заменяют при биении в зоне накладок более 0,5 мм, их растрескивании, задирах или неравномерном износе, а также если расстояние от поверхности накладки ло заклепок менее 0,2 мм.
Вилка выключения сцепления - стальная, штампованная, находится в картере сцепления и качается на шаровой опоре (под нее на вилке выштамповано углубление). К шаровой опоре вилка поджимается пластинчатой пружиной, приклепанной в средней части вилки. Концы вилки упираются в муфту подшипника выключения сцепления и поджимаются к ней фигурной пружиной. Отверстие для вилки сцепления в картере закрыто резиновым гофрированным чехлом. Вилка постоянно поджимается к толкателю рабочего цилиндра пружиной.
Педаль сцепления подвешена на оси в кронштейне педального узла и шарнирно соединена с толкателем, который входит в выемку поршня главного цилиндра сцепления.
Главный цилиндр прикреплен к моторному щиту и педальному узлу двумя шпильками с гайками (гайки расположены со стороны педального узла) и соединен стальной трубкой и резиновым шлангом с переходником и рабочим цилиндром. Рабочий цилиндр сцепления двигателя УМПО-331 вставлен в проушину картера сцепления и зафиксирован стопорным кольцом. Рабочий цилиндр сцепления двигателя ВАЗ-2106 крепится к картеру сцепления двумя болтами.
При нажатии на педаль толкатель воздействует на поршень главного цилиндра и через жидкость передает давление на поршень рабочего цилиндра, поршень выдвигается и через толкатель воздействует на вилку выключения сцепления. При отпускании педали вилка под действием оттяжной пружины давит на толкатель, возвращая поршни в исходное положение. Толкатели рабочих цилиндров обеих моделей имеют резьбовую часть, которая позволяет, изменяя положение вилки, регулировать свободный ход подшипника выключения сцепления.
В гидроприводе сцепления используется тормозная жидкость класса DOT-3 или DOT-4. Ее запас находится в бачке, закрепленном на главном цилиндре. Под крышкой бачка находится резиновая гофрированная диафрагма, изолирующая полость бачка от атмосферной влаги и пыли. Для прокачки гидропривода (при замене его деталей или смене жидкости) предусмотрен штуцер на рабочем цилиндре.
