Замена сальника привода форд фокус 3 powershift
В процессе эксплуатирования авто с трансмиссией Powershift, в частности Ford Focus 3, Mondeo или Volvo S60, следует уделять максимально пристальное внимание уровню масла и его состоянию. Именно проблемы с маслом оказывают непосредственное влияние на исправность коробки передач и беспроблемность ее функционирования. При недостатке масла в КПП Пауэр Шифт возникают достаточно серьезные негативные последствия. В первую очередь речь идет о нестабильной работе трансмиссии, затрудненном переключении передач, неправильном поведении авто в процессе движения и, в последствии, полном выходе агрегата из строя.
Роботизированный модуль PowerShift обладает достаточно сложной конструкцией, но при всем этом остается надежным агрегатом, который имеет довольно продолжительный ресурс эксплуатирования. В возникновении поломок зачастую виновен сам автовладелец, который не уделяет должного внимания своему транспортному средству или придерживается крайне агрессивного стиля вождения без каких-либо ограничений.
В частности, может возникнуть подтекание масла через сальники коробки Пауэр Шифт, а именно через сальник на первичном валу КПП и заднем сальнике коленвала. Возникновение подобной неприятности влечет за собой попадание масла на сцепление с последующим буксованием авто в момент смены передач.
Цена замены сальников PowerShift
С случае обнаружения протечек масла в трансмисии Powershift, например на Форд Фокус, не обойтись без замены сальника.
В наших автосервисах одни из самых приемлемых цен на ремонт и обслуживание коробки передач Powershift. Стоимость замены сальников у нас также является одной из самых низких на рынке. Но чтобы точно определить сложность и стоимость работ, необходим осмотр автомобиля в одном из наших техцентров опытным мастером. Тогда мы сможем сказать, в чем именно состоит проблема, и какова будет цена услуг по ее устанению.
Порядок замены сальников на РКПП Пауэр Шифт
Для примера рассмотрим коробку передач Powershift 6DCT250 (DPS6), устанавливаемую на Ford Focus 3. В случае замены сальников первичного вала или коленвала в такой трансмиссии необходимо:
- снять коробку передач;
- демонтировать систему сцепления;
- извлечь со своего места маховик;
- выкрутить крепежные болты держателя сальника;
- демонтировать держатель вместе с сальником;
- извлечь старую деталь и заменить ее на новую;
- выполнить сборку в обратной очередности, закручивая резьбовые соединения с определенным моментом затяжки.
Если же протечка возникла в сальнике привода Форд Фокус 3 с последующим понижением уровня масла в системе трансмисии Пауэр Шифт, то можно обойтись и без демонтажа коробки передач. В этом случае потребуется:
- установить авто на яму или подъемник и надежно зафиксировать ТС на месте;
- снять со своего места переднее колесо;
- снять шаровую опору;
- снять крепление подвесного подшипника и произвести демонтаж привода;
- произвести замену неисправного сальника и выполнить сборку в обратной очередности.
Итак, замену сальников в коробке передач Пауэр Шифт Форд Фокус 3, Мондео или Вольво рекомендуется проводить в условиях специализированного автосервиса, т.к. для ее проведения требуются определенные навыки, условия и наличие специализированного оборудования.
Мы ремонтируем КПП PowerShift с 2012 года
Нужна консультация? Звоните! Наши мастера с радостью ответят на любые вопросы!
5 лет
Вчера при установке защиты картера обнаружилось, что сочится еле-еле маслов районе сальника правого привода (привод со стороны пассажира). Далее ещё и защита картера не подошла Alfeco. Пришли домой, стали смотреть тему по защитам, и обнаружили, что это проявляется не только у меня. К сожалению не вспомню ресурсы где видел фотки.
Немного забыл про эту тему. вот немного добавлю и обновлю. О.Д. сообщил, что в письме от ФМК написано,как и говорится форумчанами, что это подтёки смазки при нагревании.
Итог: протёрли и чем-то побрызгали, типа растворителя, чтоли. Замерили уровень масла, которого вполне достаточно. Вообщем менять отказались. Дилер Major 18км МКАД.
| цитата: |
| является-ли это течью сальника? |
нет
всем привет! подскажите пожалуйста сальник коленвала задний меняют вместе с болтами? и если да подскажите их артикул. двигатель 2.0
Qbik
Начинает запотевать, до ТО дотянешь. Как ТО делать будешь, замени сальник вместе с маслом, расходники стоят не дорого. Главное пусть сальник герметиком смажут, и забудешь про течь.
ФФ3 сборка 07.2014. На ТО-2 обратили внимание на незначительное запотевание сальника левого привода. сказали, через 1000км приехать на осмотр. Приехал через 3000км, осмотрели, сказали что течет. Уровень масла был в норме. Заменили по гарантии (был выходной день, но удалось "установить сессию").
Добрый день, Фокусоводы. Застучал подвесной подшипник. Так как придется снимать правый привод, хочу заодно поменять правый сальник КПП (у меня Powershift 6DCT250 с 2мя сухими сцеплениями). Можете подсказать оригинальный номерок? Перерыл весь интернет, не могу найти именно под Powershift. Может сальник от обычной механики подходит?
PS А может ну этот сальник в *опу? Пока вроде не течет.
6 мая 2016 mobile
Silvice
Зачем лезть в исправно работающий механизм? Если есть течь, то другое дело, если сухо то смысл?!)))
Zondar
Начитался интернетов) Говорят, что на старых Ford'ах при снятии привода и незамене сальника, через некоторое время возникала течь или запотевание. А еще раз снимать вал, сливать, заливать масло, очень не хочется.
2 мая 2018

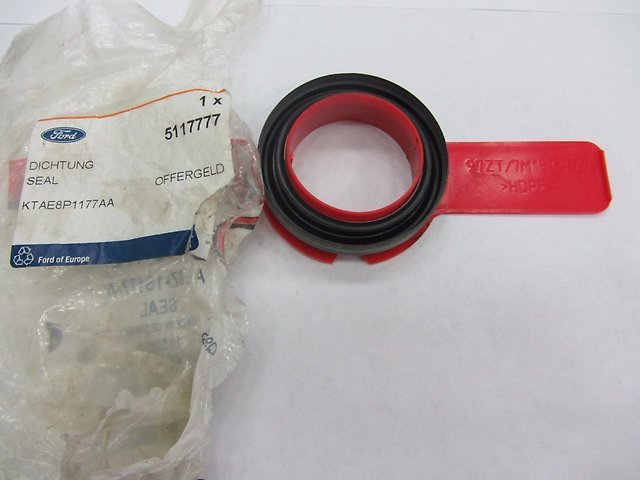

Для информации: для сухого Powershift подходит вот такой сальник привода 5 117 777. Во многих каталогах он указан как левый, но мы то знаем, что с обеих сторон они одинаковые Аналогов Corteco не нашел.
История такая.
ФФ3, 2.0, MTX75. Первый раз правый сальник поменяли на 45 тысячах. На 70, совсем недавно, пришлось менять второй раз. Стоял обычный, сейчас поставили 1 543 933 (Вроде от Транзита, он с пружиной).
Всё бы хорошо, но есть небольшая выработка на приводе. Фото нет, к сожалению. Механик сказал, что шансы ещё есть, потому что канавка не совсем глубокая и ближе к внешнему краю, а не к тому, который держит масло. На всякий случай спрошу: может, кто-то сталкивался с приводами компании Dominant, а именно Dominant FO17008355? Он выдается как аналог родного Ford 1708355, только стоит в 3 раза дешевле.
Также готов выслушать полу-колхозные варианты лечения выработки вала, если такие имеются
PS Вопрос к evgscorp: можешь подсказать каталожный номер приличного сальника у Corteco для MTX75?
29 мая 2016
Drag
Все сальники там с пружинками. Ну и что что выработка? Подрежь пружинку на 5-7мм - делов то.
У меня пробег 385 000км, один раз всего менял этот сальник, да выработка есть на валу небольшая, но ничего не течёт же.
Ford Focus Hatchback 2012, engine Gasoline 1.6 liter., 125 h. p., Front drive, Manual — DIY
Comments 34
А сколько литров масла нужно?
2, но влезет меньше )
Это при полной замене или это только с привода вытекает при замене сальника?
Я сначала масло сливал
Можно литр купить и старого немного добавить
Можно вообще старое залить
А как масло сливал, там пробка где-то есть или шприцом откачивал? И заливал потом как?
Есть болт! )
Но и шприцом потом откачивал остатки
здравствуй, подскажи, чем выпрессовывал шаровую? имеет ли смысл купить специальный съемник? Я правильно понял, что шток шаровой не выходит из зажима поворотного кулака хотя бы на пару тройку мм?
Съемников не было никаких, все монтажкой!
а стопорное кольцо на хвостовик вала новое одевал?
Честно не смотрел
Думаю да
А левый и правый сальник одинаковые? Или они с направлением?
а какой уровень масла правильный- пока не польётся с заливного отверстия или ниже отверстия? все по разному пишут.
5-10 мм до сливного отверстия
тоже поменял но через месяц опять потеть стал. и всё хуже и хуже. не знаю даже какой сейчас покупать? пробег 53000.
Если что.тьфу тьфу
Буду брать от фф2
тоже поменял но через месяц опять потеть стал. и всё хуже и хуже. не знаю даже какой сейчас покупать? пробег 53000.
скорее всего нарушил технологию установки, если ставить все аккуратно то тыщ на 40-50 хватает нового сальника
Тоже купил такой сальник во время замены мужик говорит масло то у тебя даже больше нормы нахрена лишний раз в этот сальник лезьть! Так и лежит)
Приводы левого и правого передних колес разной конструкции (привод правого переднего колеса изготовлен за одно целое с промежуточным валом), поэтому левый и правый приводы снимают частично разными приемами, описываемыми отдельно для каждого привода.
Моменты затяжки см. тут
Для снятия привода левого переднего колеса выполните следующие операции.
1. Установите автомобиль на подъемник или смотровую канаву.
2. Снимите брызговик двигателя (см. тут).
3. Слейте масло из механической коробки передач(см. тут) или рабочую жидкость из роботизированной коробки передач.
4. Установите автомобиль на колеса.
5. Снимите декоративный колпак левого переднего колеса.
6. Ослабьте затяжку гайки ступицы и гаек крепления колеса.
При отворачивании гайки ступицы автомобиль должен стоять на земле! Ослабляйте и затягивайте гайки крепления колес только на автомобиле, стоящем на земле.
7. Затормозите автомобиль стояночным тормозом, установите упорные бруски под задние колеса и приподнимите переднюю часть автомобиля, установив надежные опоры.
8. Снимите переднее колесо.
9. Отсоедините колодку жгута проводов от датчика скорости вращения колеса.
10. Отверните гайку ступицы и снимите гайку.
11. Отсоедините от поворотного рычага левую рулевую тягу (см. тут).
12. Извлеките палец шаровой опоры из отверстия поворотного кулака (см. тут).
13. Отведите немного в сторону амортизаторную стойку, потяните за обойму наружного шарнира и извлеките из ступицы хвостовик наружного шарнира равных угловых скоростей.
При затрудненном выведении хвостовика наружного шарнира аккуратно, не повреждая резьбы, выбейте его из ступицы молотком через выколотку или деревянный брусок подходящего размера.
14. Уперев монтажную лопатку в картер коробки передач.
15. . выпрессуйте внутренний шарнир привода из полуосевой шестерни и снимите привод левого переднего колеса в сборе.
Заменяйте стопорное кольцо хвостовика внутреннего шарнира левого переднего колеса новым при каждом снятии привода с автомобиля, иначе привод может самопроизвольно выскочить из полуосевой шестерни во время движения.
16. Для установки привода вначале введите шлицевый хвостовик корпуса наружного шарнира в ступицу колеса, установите упорную шайбу и вверните болт ступицы до упора, не затягивая его окончательно.
17. Затем осторожно введите шлицевый хвостовик корпуса внутреннего шарнира в сальник полуоси и немного проверните вал привода, чтобы совпали шлицы хвостовика шарнира и шестерни полуоси.
18. Резким движением поворотного кулака запрессуйте привод в шестерню полуоси до момента фиксации привода стопорным кольцом,
19. Присоедините палец шаровой опоры к поворотному кулаку и рулевую тягу к рычагу поворотного кулака в порядке, обратном снятию.
20. Установите колесо и заверните гайки крепления колеса до упора, не затягивая их окончательно.
21. Установите автомобиль на колеса, сняв его с опор. Затяните гайку ступицы и заверните ее.
22. Затяните гайки крепления колеса моментом 130 Н-м.
23. Установите декоративный колпак колеса.
Для снятия привода правого переднего колеса выполните следующие операции.
1. Выполните с правой стороны автомобиля операции 5-13, которые выполняли с левой стороны для снятия привода левого переднего колеса (см. выше).
2. Отверните две гайки крепления скобы промежуточной опоры.
3. . и снимите скобу.
4. Извлеките хвостовик внутреннего шарнира из полуосевой шестерни.
5. . и снимите привод правого переднего колеса в сборе.
При необходимости выверните три болта крепления кронштейна промежуточной опоры к блоку цилиндров двигателя.
. и снимите кронштейн.
6. Для установки привода сначала введите шлицевый хвостовик корпуса наружного шарнира в ступицу колеса, установите упорную шайбу и вверните гайку ступицы до упора, не затягивая ее окончательно.
7. Затем введите шлицевый хвостовик корпуса внутреннего шарнира в сальник полуоси и немного проверните вал привода, чтобы совпали шлицы хвостовика шарнира и шестерни полуоси.
8. Резким движением поворотного кулака введите привод в шестерню полуоси до упора.
9. Установите и закрепите гайками скобу промежуточной опоры.
10. После установки всех деталей залейте масло в механическую коробку передач (см. тут) или рабочую жидкость в автоматическую коробку передач.
11. Установите колесо и заверните гайки крепления колеса до упора, не затягивая их окончательно.
12. Установите автомобиль на колеса, сняв с опор, и затяните гайку ступицы.
13. Окончательно затяните гайки крепления колеса моментом 130 Н-м.
14. Установите декоративный колпак колеса.
Информация актуальна для автомобилей Форд Фокус 3 (Mk3 CB8) с бензиновыми двигателями 1.6 л (105 л.с), 1.6 л (125 л.с.) и 2.0 л (150 л.с.) выпускаемых с 2011 года. Для иных вариантов двигателя инструкция может отличаться.
Источник: Ford Focus III - Руководство по эксплуатации, техническому обслуживанию и ремонту. - М.ООО «ИДТР 320 с: ил., эл. схемы
Коробка передач Powershift DPS6 автомобилей Ford Focus 3 / Ford Fiesta отличается не только отличными эксплуатационными характеристиками, но и достаточно высокой надежностью. Тем не менее, некоторые узлы коробки с определенной периодичностью нуждаются в ремонте или замене. Это, в первую очередь, относится к блоку сцепления, замена которого обычно производится каждые 60-80 тыс. км. пробега.
Основными симптомами, свидетельствующими о необходимости посещения автосервиса для диагностики сцепления, являются:
- затрудненное переключение на повышенную передачу;
- отсутствие переключения на повышенную передачу при росте оборотов двигателя (при нажатии на педаль акселератора).
Стоимость замены сцепления DPS6-DCT
В наших автосервисах одни из самых приемлемых цен на ремонт и обслуживание коробки передач Powershift. В частности, стоимость услуг по замене сцепления трансмиссии DPS6 / 6DCT250 на автомобилях Форд Фокус 3 и Форд Фиеста у нас составляет всего 7 900 руб.
Цена включает в себя диагностику трансмиссии, демонтаж коробки передач, снятие / установку блока сцепления, монтаж РКПП ПауэрШифт на автомобиль, а также ее адаптацию.
Технология замены сцепления 6DCT250 Powershift
Инструменты
Замена сцепления 6DCT250 Powershift производится с помощью специальных инструментов. Мы используем спец инструмент фирмы LuK, позволяющий быстро и профессионально заменить старые детали и произвести идеальную настройку агрегата.
Кроме того, ремонтные работы выполняться только персоналом, имеющим необходимую специализированную квалификацию, подтвержденную сертификатами компании Schaeffler.
Особенности работы с коробкой DPS6-DCT Ford Focus 3 / Ford Fiesta
Общий порядок замены сцепления ПауэрШифт описан здесь: замена сцепления Powershift.
Рассмотрим более подробно, как заменить двойное сухое сцепление коробки 6DCT250 (DPS6) на примере Форд Фокус 3.
Итак, чтобы провести замену сцепления на коробке передач Powershift Ford Focus 3 необходимо выполнить следующие действия:
Снимаем коробку передач, соблюдая инструкции производителя автомобиля. Двойное сцепление коробки Форд Фокус крепится 6 болтами к маховику. Они должны быть сняты. В противном случае, трансмиссия не может быть отделена от двигателя.
Для предотвращения попадания посторонних предметов внутрь корпуса КПП, после ее снятия необходимо вставить заглушки в отверстия приводов.
Снимаем шестерню привода первичного вала.
Снимаем стопор. При помощи шаблона фиксируем барабан сцепления и используя спец инструмент, вынимаем барабан сцепления из корпуса КПП. Шаблон с номером KL-0500-8341 должен использоваться в транспортных средствах с 1.6 литровым двигателем. В транспортных средствах с 2.0 литровым двигателем, используется шаблон с номером KL-0500-8342.
Удаляем оба сервопривода вилок управления двойного сцепления.
Снимаем выжимной подшипник с пластинами и откручиваем вилки управления.
Устанавливаем новые вилки переключения, правильное положение определено шпонкой и обводным штифтом.
Вставляем оба сервомотора.
С вилок переключения снимаем транспортные запорные устройства.
Фиксируем вилки. Устанавливаем контрпружины (подпружиненные болты) на свои места, ориентируясь на маркировку. Последние 4 цифры на вилке должны быть идентичны 4 средним цифрам на контрпружине.
Затягиваем все контрпружины и с помощью специального ключа совмещаем маркировочные метки.
Устанавливаем выжимной подшипник с пластинами.
Наносим на шлицы входных валов очень тонким слоем подходящую смазку. Смазываем седло подшипника внешнего вала каплей трансмиссионного масла и устанавливаем барабан сцепления. Чтобы убедиться, что барабан сцепления надежно зафиксирован на шлицах внешнего вала, необходимо проверить расстояние между краем диска сцепления и краем внешнего вала. Максимально допустимый зазор для коробок Ford Focus 3 - 7 мм.
При помощи спец инструмента производим запрессовку барабана сцепления до тех пор, пока не будет виден паз стопорного кольца. При этом усилие на барабан не должно превышать определенного значения крутящего момента. Если заданное значение крутящего момента достигается до того, как барабан окажется в конечном положении, значит, установка сцепления произведена неправильно.
Устанавливаем стопорное кольцо узкой стороной отверстия вверх, потом, руководствуясь метками, шестерню первичного вала и так же фиксируем ее стопорным кольцом.
Извлекаем оба сервомотора. Вставив ключ в привод, необходимо повернуть его против часовой стрелки до щелчка (max 12 оборотов), а потом в обратную сторону. Если за 12 оборотов не произойдет щелчка, значит, установка сцепления произведена неправильно.
Смазываем приводы рычагов актуатора и валы сервомоторов чрезвычайно тонким слоем смазки и устанавливаем сервомоторы на место.
Устанавливаем трансмиссию на автомобиль, как указано производителем. Прикручиваем двойное сцепление к маховику сначала 3 гайками с шагом на 120 градусов, затем оставшиеся 3 гайки, далее протягиваются все 6 болтов. Маркировка маховика и сдвоенного сцепления должна совпадать.
Предостережения при замене сцепления DPS6-DCT
Следует принимать во внимание, что корпус КПП Powershift 6DCT250, устанавливаемой на автомобили Ford Focus и Fiesta, сделан из алюминия. Во избежание повреждения проводить работы необходимо спец инструментом и помнить, что все болты имеют определенный момент затяжки, т.е. следует использовать динамометрический ключ. Неквалифицированный ремонт коробки DPS6-DCT может вызвать перекос сцепления, повреждения валов, выдавливание сальников, и если это в ближайшее время не приведет к полному выходу КПП из строя, то повторное снятие, замена сцепления и регулировка трансмиссии Пауэр Шифт вам обеспечены.
Что предлагают наши автосервисы
Помимо низких цен на обслуживание роботизированных коробок передач, отличительными чертами наших техцентров являются:
- все услуги, в том числе замену сцепления на Форд Фокус 3, оказывают мастера со стажем работы более 5 лет в сфере ремонта РКПП Powershift DPS6-DCT и MPS6-DCT;
- все наши сервисы полностью укомплектованы профессиональным оборудованием и дилерским программным обеспечением;
- мы даем гарантию в 2 года или 60 000 км на все услуги.
