Замена передних тормозных колодок фольксваген пассат б6
Замечание: Если тормозные колодки снимаются не с целью замены, пометьте их. чтобы установить затем на прежние места. При замене колодок меняйте все колодки одной оси одновременно, даже если границы износа достигла лишь одна из четырех колодок.
1 Компоненты сборки переднего тормозного механизма указаны на сопр. иллюстрации
Снятие
2 Снимите передние колеса.

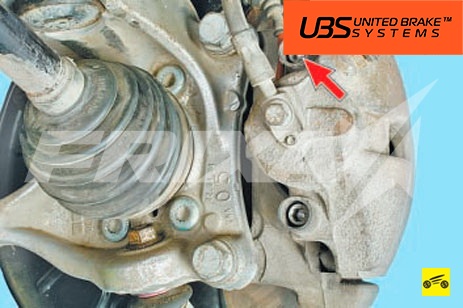

3 На левой стороне разьедините разъем (1 на сопр. иллюстрации) электропроводки индикатора износа тормозной колодки.

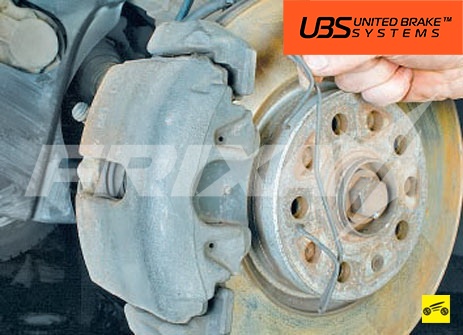

4 Извлеките стопорные пружины тормозных колодок из отверстий (см. сопр. иллюстрацию).

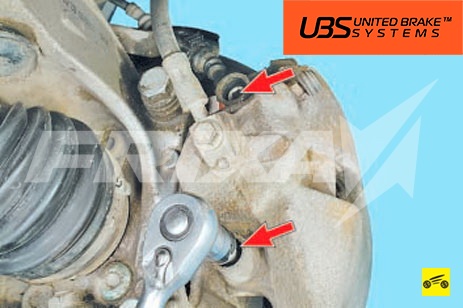

5 Извлеките пыльники из втулок опоры суппорта и выверните оба направляющих пальца (стрелки на сопр. иллюстрации) из суппорта.
6 Снимите суппорт с анкерной скобы и привяжите проволокой к кузову. Замечание: Не допускайте натяжения или скручивания тормозного шланга.
7 Снимите тормозные колодки. Замечание: После снятия тормозных колодок не нажимайте на педаль тормоза, в противном случае поршень может быть выдавлен из колесного цилиндра.,
Проверка, подготовка к установке
8 Проверьте состояние поверхности тормозного диска, ощупав его пальцами. Тормозной диск, имеющий неровности, можно проточить, если он имеет достаточную толщину. Замечание: Проточку следует проводить для обоих тормозных дисков, до одинаковой толщины.
9 Измерьте толщину тормозного диска, при достижении предела износа тормозной диск необходимо заменить.
10 Очистите сопрягаемые поверхности тормозного диска и колодок щеткой из мягкого металла. После этого протрите диск и колодку ветошью и спиртом. Замечание: Для очистки тормозов используйте исключительно спирт. Не применяйте инструмент с острыми кромками, не повредите пыльники. Особенное внимание обратите на удаление остатков клейкой пленки на рабочих поверхностях наружных тормозных колодок.
11 Очистите оба направляющих пальца суппорта.
12 Проверьте пыльник колесного цилиндра на наличие трещин. Поврежденный пыльник следует заменить (для этого требуется разобрать суппорт), т.к. проникающая грязь быстро приводит к нарушению герметичности суппорта.
13 При значительном износе тормоз ной колодки проверьте легкость хода поршня. Для этого вставьте в суппорт деревянный брусок и попросите ассистента медленно нажать на педаль тормоза. Деревянный брусок должен медленно выдавливаться и вдавливаться. Для проверки должен быть установлен другой брусок. Следите за тем, чтобы поршень не выдавливался полностью. Имеющий ржавчину суппорт очистите тормозной жидкостью или спиртом. При тяжелом ходе поршня отремонтируйте суппорт или замените его. Замечание: При вдавливании поршня в колесный цилиндр тормозная жидкость из него выдавливается в резервуар, поэтому крышка резервуара должна быть отвернута. Следите за уровнем тормозной жидкости в резервуаре, при необходимости откачайте ее. помня о мерах предосторожности при работе с тормозной жидкостью.
14 Наверните крышку резервуара тормозной жидкости.
15 Перед установкой новых тормозных колодок тщательно очистите тормоза и смажьте контактные поверхности тонким слоем термостойкой смазки.
Установка

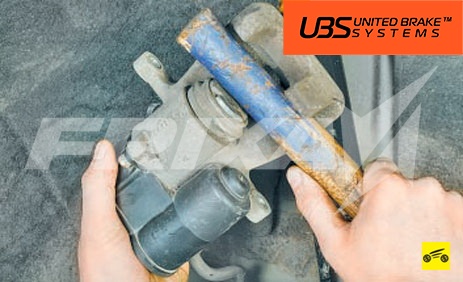

16 Отожмите поршень при помощи специального приспособления(например, Hazet 4970/6) или деревянного бруска (см. сопр. иллюстрацию). Замечание: При необходимости используйте старую тормозную холодку в качестве опорной поверхности перед поршнем. Не перекашивайте поршень. Следите за тем. чтобы не повредить поверхность поршня и пыльник.
17 Снимите защитную пленку с обратной стороны наружной тормозной колодки и установите на анкерную скобу.
18 Вставьте в анкерную скобы внутреннюю тормозную колодку, надавив при этом на фиксатор (1 на солр. иллюстрации) на ней.
19 Установите суппорт на анкерную скобу, следя за тем, чтобы наружная колодка преждевременно не приклеилась к суппорту.
20 Вверните оба направляющих пальца и затяните их с усилием 30 Нм. Установите пыльники направляющих пальцев.
21 Вставьте в суппорт стопорную пружину. Замечание: После установки в оба отверстия стопорную пружину требуется сжать позади анкерной скобы. При неправильной установке наружная колодка не занимает нужное положение.
22 Состыкуйте разъем электропроводки индикатора износа тормозной колодки.
23 Установите колеса.
24 Несколько раз сильно выжните педаль тормоза, чтобы ощущалось сопротивление. Таким образом тормозные колодки прилегают к дискам и занимают рабочее положение.

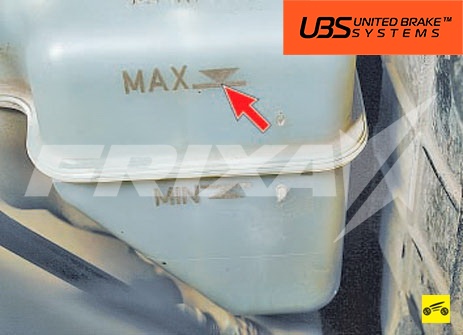

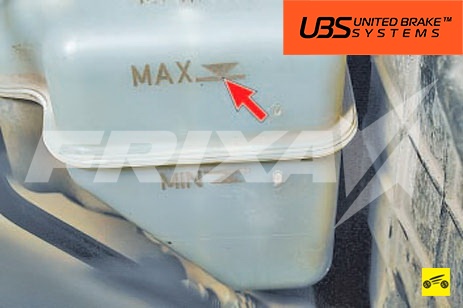

25 Проверьте уровень тормозной жидкости в резервуаре, при необходимости откорректируйте его.
26 Приработайте тормозные колодки, для чего несколько раз затормозите автомобиль со скорости 80 км/час до скорости 40 км/час несильным нажатием на педаль тормоза. Замечание: При этом давайте тормозам охладиться. Окончательная приработка новых колодок происходит примерно через 200 км пробега, на протяжении которых следует избегать излишних и резких торможений.
Всем привет! Этот рассказ будет о замене передних тормозных дисков и колодок. Не так давно менял задние колодки, заодно посмотрел состояние передних, они были на подходе. В один прекрасный одесский день совершая поездки туда-сюда выскочило окно на максидоте – проверьте тормозные колодки.
В подсознании сразу нарисовалась картина что всё — пора менять, осталось только дождаться долгожданного скрежета метал о металл (всё равно диски под замену), этот промежуток очень мучительный и постоянно задаёшься вопросом – ну когда же это произойдёт? Этот интервал у каждого по разному – 300-400 км а то и больше, если загорелось такое окно на максидоте – это означает что колодки стёрлись до датчика и провод отвалился, те кто собирается где-то выезжать на дальняк — лучше заменить! Так как я был уже подготовленный за ранее, меня ждал чудесный комплект тормозилок на перед (был взят до повышения цен). С выбором не колебался долго, с начала думал поставить дуэт из Power Disk и ATE ceramic, но по совету моего друга были куплены тормозилки Zimmermann и Power Stop Evolution ceramic, да и цена была приятной и отличалась на много.
Не дождавшись скрежета решил заменить, так как предстояла поездка на дальняк (при снятии и осмотре колодок – это случилось бы вот вот). Господа, ни чуть не жалею что поставил именно этот комплект, после притирки 500 км — тормоза просто п…ц!
Процедура замены дисков и колодок на столько проста, что и расписывать нет смысла (намного проще чем замена задних и Васи не надо), у тех у кого руки растут из правильного места это сделать будет легко, но для начинающих любителей своих тачек которые не хотят тратить бабло на руки, которые могут что-то сломать или не так сделать, как это обычно получается на СТО, хотят сами сделать данную процедуру посвящается:
Ставим тачку на ровном месте, заднее колесо подпираем с двух сторон чтобы не скатилась, предварительно приоткручиваем болты колёс с двух сторон, домкратим переднюю левую сторону тачилы, снимаем колесо в сторону, для подстраховки под порог под твёрдую часть ставим пенёк или что-то другое, первым делом осматриваем резино-технические изделия, особенно тормозные шланги (если есть трещины — только замена!), поворачиваем рулевое колесо в сторону снятого колеса, поднимем капот и откручиваем пробку расширительного бачка ТЖ (при сжатии поршней суппортов будьте готовы к отбору лишней ТЖ), предварительно очищаем суппорт от грязи (использовал щётку по металлу мягкую, спрей клиннэр очиститель суппортов), отсоединяем разьём датчика износа колодок,
ПРЕДУПРЕЖДЕНИЕ
Заменяйте тормозные колодки передних тормозных механизмов только комплектом из 4 шт. (по две на каждую сторону).

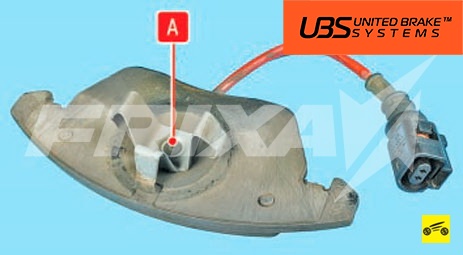

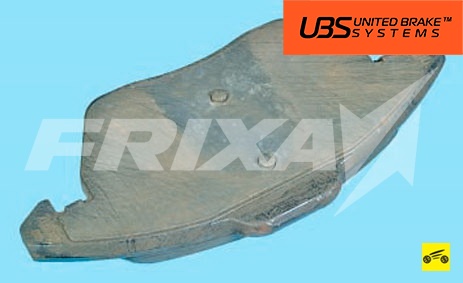

Внутренняя тормозная колодка удерживается на поршне рабочего цилиндра тормозного механизма при помощи фиксатора А и снабжена датчиком износа тормозной колодки.
Наружная тормозная колодка размещается на направляющей колодок…

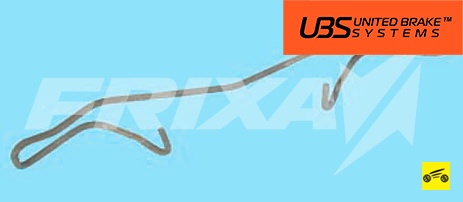

…и фиксируется на тормозной скобе при помощи удерживающей пружины.
1. Установите автомобиль на надежные опоры и снимите левое переднее колесо.

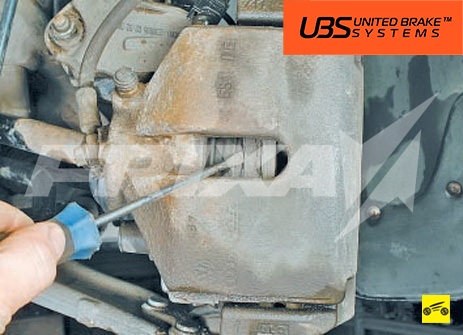

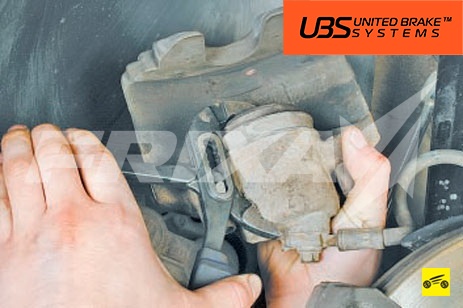

2. Вставив монтажную лопатку или большую отвертку между внутренней тормозной колодкой и поршнем рабочего цилиндра, утопите поршень в цилиндр.

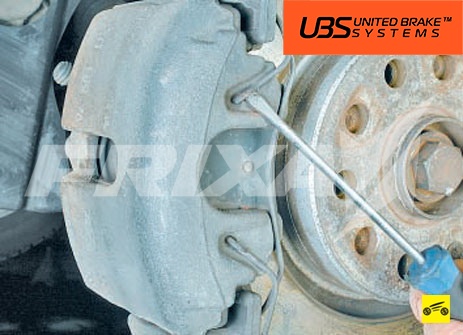

3. Подденьте отверткой…
4. …и снимите удерживающую пружину тормозных колодок.

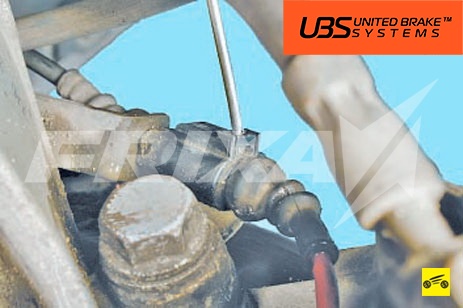

5. Подденьте отверткой…
6. …и разъедините колодки жгута проводов датчика сигнализатора износа колодок.

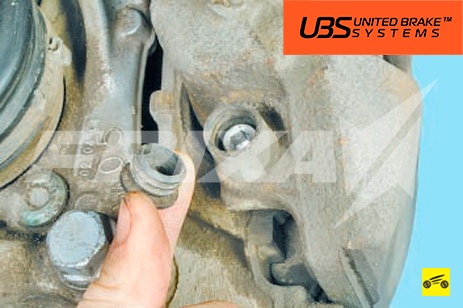

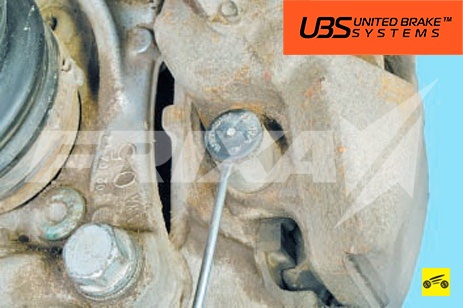

7. Подденьте отверткой…
8. …и снимите защитный колпачок нижнего направляющего пальца.
9. Аналогично снимите колпачок верхнего направляющего пальца.

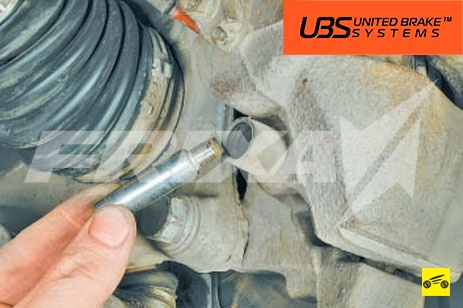

10. Выверните два направляющих пальца…
11. …и извлеките их из опорных втулок.

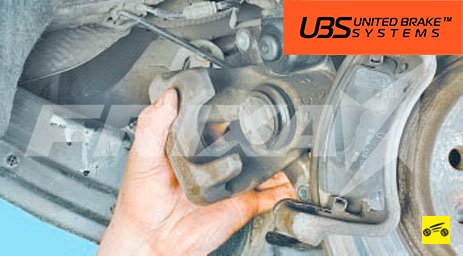

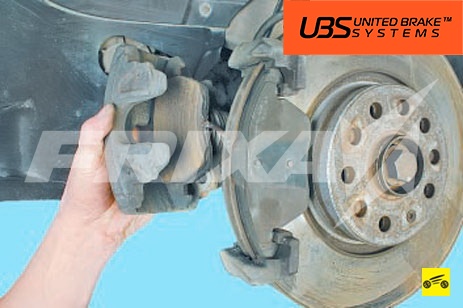

12. Снимите с направляющей колодок тормозную скобу в сборе с внутренней тормозной колодкой.
13. Преодолевая усилие фиксатора, отсоедините и снимите внутреннюю тормозную колодку.

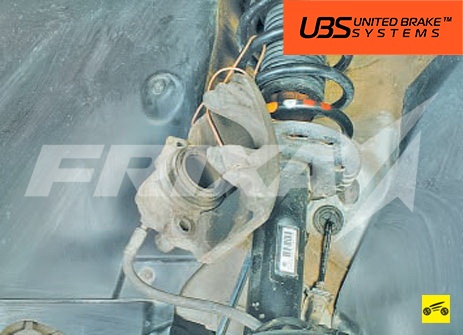

14. Закрепите тормозную скобу проволокой на витках пружины передней подвески. Проследите, чтобы тормозной шланг не перекручивался и не был сильно натянут.

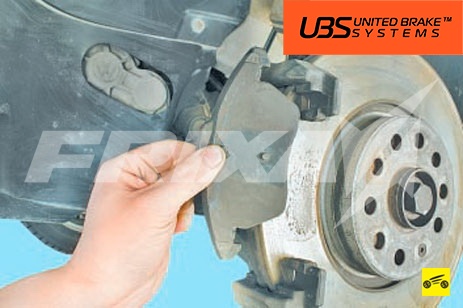

15. Снимите с направляющей колодок наружную тормозную колодку.
16. Установите новые тормозные колодки в порядке, обратном снятию, учитывая следующее:
- перед установкой новых тормозных колодок вдавите раздвижными пассатижами поршень в рабочий цилиндр;
- перед установкой тормозной скобы смажьте направляющие пальцы консистентной смазкой;
- при установке тормозной скобы не допускайте перекручивания тормозного шланга.
17. Несколько раз нажмите до упора на педаль тормоза для того, чтобы выбрать зазоры в тормозном механизме, появившиеся после вдавливания поршня в цилиндр.
18. Установите левое переднее колесо.
19. Аналогично замените тормозные колодки тормозного механизма правого переднего колеса.
ПОЛЕЗНЫЕ СОВЕТЫ
Заменив изношенные тормозные колодки новыми, не спешите сразу выезжать на оживленные магистрали. Не исключено, что при первом же интенсивном торможении вы будете неприятно поражены низкой эффективностью тормозов, несмотря на то, что установлены фирменные колодки. Тормозные диски тоже изнашиваются, и новые колодки касаются их только краями, практически не тормозя. Выберите тихую улочку или проезд без автомобилей и несколько раз плавно затормозите, чтобы колодки притерлись и стали прилегать всей поверхностью. Заодно оцените и эффективность тормозов. Старайтесь не тормозить резко хотя бы первые 100 км. При сильном нагреве неприработавшихся колодок верхний слой их накладок подгорает и тормоза еще долго не будут максимально эффективны.
На ремонте у нас находится автомобиль Фольксваген Пассат Б6 (VW Passat B6), 2007 года выпуска, бензиновый двигатель 2 литра, автомат, передний привод, пробег 172 тыс.км., необходимо выполнить замену передних тормозных колодок и дисков. Покажем как это можно сделать своими руками в гаражных условиях.
Поднимаем машину, снимаем оба передних колеса. При помощи плоской отвёртки отстёгиваем пружинку:
Этой же отвёрткой отжимаем защёлку с датчика колодок:
Головкой на 21 выкручиваем два болта крепления суппорта:
Чтобы снять суппорт, нам пришлось при помощи крепкой плоской отвёртки немного отжать колодки:
Снимаем суппорт и подвешиваем его сверху за пружину, чтобы он не висел под нагрузкой на тормозном шланге. Используя биту Torx T30 выкручиваем крепления тормозного диска:
Новый тормозной диск у нас фирмы TRW, номер для заказа DF-4464S, не знаю так задумано или просто у нас такой экземпляр попался, но с ним вместе не идёт новый винт крепления, поэтому будем использовать старый. Устанавливаем диск, работу необходимо выполнять в перчатках, чтобы не оставить пото-жировые следы на рабочей поверхности.
Снимаем заглушки, шестигранником на 7 выкручиваем обе направляющие:
Очищаем их от накопившейся грязи. После этого можно снимать скобу суппорта. Одну из старых колодок оставляем, через неё мы будем вдавливать поршень, используя при этом стандартную струбцину:
Прикручиваем почищенную скобу суппорта на место. Берём новые тормозные колодки, у нас они фирмы SANGSIN, номер для заказа SP-2264. С датчиком только одна колодка, вставляем её сразу крепёжной коронкой в суппорт:
Вторую вставляем в торцы скобы:
Ставим заранее почищенные направляющие в суппорт, устанавливаем суппорт на место. Подключаем датчик колодки. Дальнейшую сборку проводим в обратном порядке. Важно! Перед тем как начать движение после замены тормозных колодок, несколько раз до упора нажмите на педаль тормоза.
Видео замена передних тормозных колодок и дисков в Фольксваген Пассат Б6
Резервное видео как заменить передние тормозные колодки и диски в Volkswagen Passat B6:
ПРЕДУПРЕЖДЕНИЕ
Заменяйте тормозные колодки задних тормозных механизмов только комплектом из 4 шт. (по две на каждую сторону).
Тормозные колодки размещают на направляющей колодок…

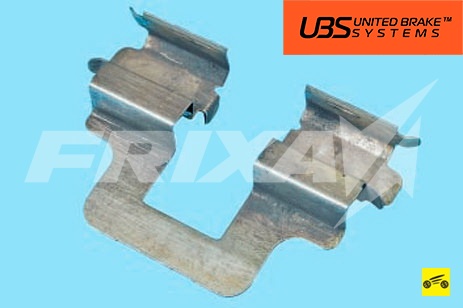

…и устанавливают между двух удерживающих пластин.
2. Установите автомобиль на надежные опоры и снимите левое заднее колесо.

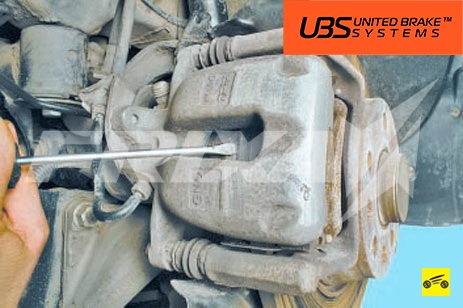

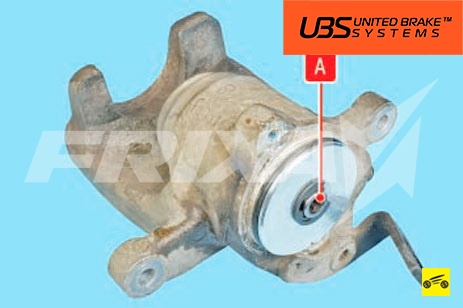

4. Проверните на несколько оборотов против часовой стрелки винтовую ось А, чтобы ослабить усилие нажимной гайки на поршень тормозного механизма, установленной в его внутренней полости (для наглядности показано на снятом тормозном механизме).
6. Вставив монтажную лопатку или большую отвертку между внутренней тормозной колодкой и поршнем рабочего цилиндра, утопите поршень в цилиндр.

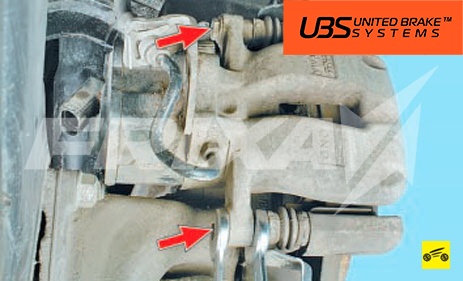

7. Удерживая направляющие пальцы от проворачивания, выверните два болта крепления тормозной скобы.
8. Не отсоединяя тормозного шланга, снимите с направляющей колодок тормозную скобу и закрепите ее в сборе с приводом стояночного тормоза на элементах задней подвески. Проследите, чтобы тормозной шланг не перекручивался и не был сильно натянут.
9. Извлеките из отверстий направляющей колодок В направляющие пальцы Б в сборе с их защитными чехлами А.

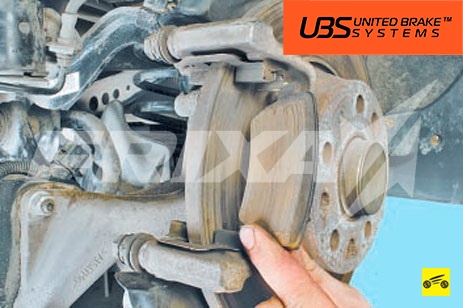

10. Снимите с направляющей колодок внутреннюю…
11. …и наружную тормозные колодки.
12. Установите новые тормозные колодки и все снятые детали в порядке, обратном снятию, учитывая следующее:
- перед установкой новых тормозных колодок вдавите поршень рабочего цилиндра тормозного механизма;
При недостаточном ходе вдавливания поршня рабочего цилиндра снимите электромеханический привод стояночного тормоза и проворачивайте против часовой стрелки винтовую ось до тех пор, пока поршень тормозного механизма не вдавится на достаточную глубину.

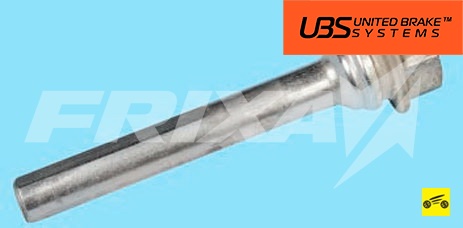

- осмотрите направляющие пальцы, изогнутые пальцы замените;
- проверьте состояние защитных чехлов: надорванные или потерявшие эластичность чехлы замените;

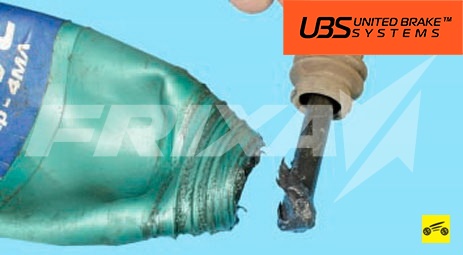

- смажьте направляющие пальцы консистентной смазкой;
- не допускайте скручивания тормозного шланга при установке тормозной скобы.
13. Несколько раз нажмите до упора на педаль тормоза для того, чтобы выбрать зазоры в тормозном механизме, появившиеся после вдавливания поршня в цилиндр.
14. Установите левое заднее колесо.
15. Аналогично замените тормозные колодки тормозного механизма правого заднего колеса.
ПОЛЕЗНЫЕ СОВЕТЫ
Заменив изношенные тормозные колодки новыми, не спешите сразу выезжать на оживленные магистрали. Не исключено, что при первом же интенсивном торможении вы будете неприятно поражены низкой эффективностью тормозов, несмотря на то, что установлены фирменные колодки. Тормозные диски тоже изнашиваются, и новые колодки касаются их только краями, практически не тормозя. Выберите тихую улочку или проезд без автомобилей и несколько раз плавно затормозите, чтобы колодки притерлись и стали прилегать всей поверхностью. Заодно оцените и эффективность тормозов. Старайтесь не тормозить резко хотя бы первые 100 км. При сильном нагреве неприработавшихся колодок верхний слой их накладок подгорает и тормоза еще долго не будут максимально эффективны.
