Замена опоры двигателя ларгус
Изношенная левая опора является одной из наиболее частых причин сильных вибраций. Может проявляться также глухим стуком с левой стороны при трогании автомобиля.
1 - Кронштейн левой опоры; 2 - левая опора силового агрегата; 3 - резиновая подушка опоры; 4 - резиновая вставка опоры; 5 - болты крепления подушки с опорой; 6 - гайка крепления опоры к кронштейну
Примечание: левую опору можно снимать в сборе с кронштейном, или без него (по отдельности)
Установить автомобиль на рабочее место, затормозить стояночным тормозом и выключить зажигание.
Снять аккумуляторную батарею (см. тут)
При необходимости снять поддон (полку) аккумуляторной батареи.
Снять контроллер ЭСУД (см. тут)
Снять защиту картера двигателя. (см. тут)
При наличии траверсы:
Рисунок 14-1 - Установка траверсы для вывешивания двигателя:
1 - траверса для вывешивания двигателя; 2 - подъемная проушина
Установить на водосточные желобки моторного отсека траверсу 1, рисунок 14-1, и зацепить ее крюком за подъёмную проушину на двигателе со стороны маховика.
При отсутствии траверсы:
Подставляем опору под картер коробки передач (например домкрат) через деревянный брусок
Отметить на кузове маркером положение левой опоры подвески двигателя.
Рисунок 14-2 - Отсоединение коробки передач от левой опоры подвески двигателя:
1 - гайка шпильки крепления коробки передач;
2 - подушка левой опоры подвески двигателя;
3 - коробка передач;
4 - гайка крепления подушки левой опоры подвески двигателя;
5 - шпилька крепления коробки передач
Отвернуть болт крепления трубопровода гидроусилителя рулевого управления (если автомобиль им оборудован) к левой опоре подвески двигателя (головка "на 13", удлинитель).
Отвернуть гайку 1, рисунок 14-2, шпильки крепления коробки передач к подушке 2 левой опоры подвески двигателя (головка " на 16", удлинитель).
При необходимости, бронзовой выколоткой выбить шпильку 5 крепления коробки передач из подушки левой опоры подвески двигателя (выколотка бронзовая технологическая, молоток).
Рисунок 14-3 - Снятие левой опоры подвески двигателя:
1 - болт крепления левой опоры подвески двигателя к кузову;
2 - левая опора подвески двигателя;
3 - болт крепления кронштейна левой опоры подвески двигателя к коробке передач;
4 - кронштейн левой опоры подвески двигателя
Отвернуть четыре болта 1, рисунок 14-3, крепления левой опоры подвески двигателя к кузову, при этом нижние болты достаточно только ослабить (головка "на 13", удлинитель)
Отвертия крепления (показаны при снятой опоре)
. и снять левую опору
Отвернуть три болта крепления кронштейна левой опоры подвески двигателя к коробке передач и снять кронштейн.
А если вы снимали опору в сборе с кронштейном, то отвернув болт разъедините опору и кронштейн
Извлеките резиновую вставку из опоры
И отвернув две гайки "на 18", отсоедините резиновую подушку опоры двигателя
Установить кронштейн 4, рисунок 14-3, левой опоры подвески двигателя на коробку передач.
Момент затяжки болтов 3 крепления 62 Н.м (6,2 кгс.м) .
Установить левую опору 2 подвески двигателя на кузов автомобиля.
Момент затяжки болтов 1 крепления левой опоры подвески к кузову 21 Н.м (2,1 кгс.м).
Установить подушку 2, рисунок 14-2, левой опоры подвески двигателя на опору, установить и затянуть новые гайки 4 шпилек крепления подушки подвески.
Момент затяжки гаек шпилек крепления левой подушки подвески двигателя 105 Н.м (10,5 кгс.м)
Установить гайку 1 шпильки крепления коробки передач к подушке 2 левой опоры подвески двигателя.
Момент затяжки гайки шпильки крепления левой опоры 62 Н.м (6,2 кгс.м).
Установить и затянуть болт крепления трубопровода гидроусилителя рулевого управления (если автомобиль им оборудован) к левой опоре подвески двигателя.
Момент затяжки болта крепления трубопровода гидроусилителя 21 Н.м (2,1 кгс.м).
Если устанавливалась: Отсоединить крюк траверсы от подъемной проушины 2, рисунок 14-1, на двигателе со стороны маховика и снять траверсу 1.
Если устанавливались: Убрать опору из под двигателя (деревянную проставку)
Изношенная правая опора двигателя является одной из наиболее частых причин сильных вибраций кузова.
Установить автомобиль на рабочее место, затормозить стояночным тормозом, выключить зажигание и отсоединить клемму провода "массы" от аккумуляторной батареи .
Снять защиту картера двигателя (см. тут)
При наличии траверсы:
Установить на водосточные желобки моторного отсека траверсу 1, рисунок 14-4, и зацепить ее крюком за подъемную проушину 2 на двигателе со стороны привода ГРМ.
Рисунок 14-4 - Установка траверсы для вывешивания двигателя:
1 - траверса для вывешивания двигателя; 2 - подъемная проушина
При отсутствии траверсы:
Подставляем под картер двигателя опору (например домкрат) через деревянный брусок
При отутствии подходящей опоры, или домкрата, можно монтировкой слегка приподнять правую сторону двигателя (за поддон картера, опираясь лопаткой на подрамник) и вставить между подрамником и поддоном картера деревянный клин.
Для автомобилей с двигателем К4М
Рисунок 14-5 - Снятие правой опоры подвески двигателя К4М:
1 - трубка топливная;
2 - трубка системы улавливания паров бензина;
3 - болт крепления кронштейна правой опоры подвески к двигателю;
4 - болт крепления правой опоры подвески двигателя к кузову;
5 - правая опора подвески двигателя
Отсоедините от держателей топливную трубку 1, рисунок 14-5 и трубку 2 системы улавливания паров бензина
Отметить маркером на кузове положение правой опоры подвески двигателя.
Отвернуть болты 3 крепления кронштейна правой опоры подвески к двигателю (головка " на 16", удлинитель).
Отвернуть болты 4 крепления правой опоры подвески двигателя к кузову .
Снять правую опору двигателя в сборе с кронштейном
Отвернув болт крепления опоры к кронштейну, разъединяем опору и кронштейн.
Для автомобилей с двигателем К7М
Рисунок 14-6 - Снятие правой опоры подвески двигателя К7М:
1 - болт крепления кронштейна правой опоры подвески к двигателю;
2 - болт крепления правой опоры подвески двигателя к кузову;
3 - правая опора подвески двигателя
Отметить маркером на кузове положение правой опоры подвески двигателя.
Отвернуть болты 1, рисунок 14-6, крепления кронштейна правой опоры подвески к двигателю.
Отвернуть болты 2 крепления правой опоры подвески двигателя к кузову.
. и снять правую опору вместе с кронштейном
с помощью подходящего инструмента вытолкните и разъедините правую опору и её кронштейн
Для автомобилей с двигателем К4М
Установить правую опору 5 подвески двигателя по меткам на кузове, нанесенным при ее снятии, и закрепить болтами 3 и 4 крепления правой опоры подвески к двигателю и кузову.
Затянуть требуемым моментом:
- болты крепления кронштейна правой опоры подвески к двигателю 62 Н.м (6,2 кгс.м);
- болты крепления правой опоры подвески к кузову 62 Н.м (6,2 кгс.м)
Установить в держатели топливную трубку 1 и трубку 2 системы улавливания паров бензина.
Для автомобилей с двигателем К7М
Установить правую опору 3, рисунок 14-6, подвески двигателя по меткам на кузове, нанесенным при ее снятии, и закрепить болтами 1 и 2 крепления правой опоры подвески к двигателю и кузову.
Затянуть требуемым моментом:
- болты крепления кронштейна правой опоры подвески к двигателю 62 Н.м (6,2 кгс.м);
- болты крепления правой опоры подвески к кузову 62 Н.м (6,2 кгс.м)
Операции для всех комплектаций автомобилей
Если устаналивалась: Отсоединить крюк траверсы от подъемной проушины на двигателе и снять траверсу.
Если устанавливались: Убрать опору из под двигателя (деревянную проставку)
При установке некачественной подушки двигателя Лада Ларгус стук может пропадет, а вот дополнительные звуки могут добавиться. Нередки случаи, когда после замены задней подушки двигателя автомобиль начинает скрипеть на кочках. Особенно ярко выражено это становится в жару или на сильном морозе. Все дело в качестве резины, которая не обеспечивает должной эластичности. Выход из этой ситуации — или смириться со скрипом и продолжать ездить, или же заменить подушку двигателя на более качественную.
Когда требуется замена задней подушки двигателя Лада Ларгус?
Для начала нужно понять о какой опоре идет речь. Задняя подушка (она еще называется нижней) двигателя Лада Ларгус крепит КПП к подрамнику и выглядит следующим образом:
Определить, что задняя подушка двигателя на Ларгусе порвалась, можно следующим по косвенным признакам:
— появились металлические или глухие стуки при трогании и торможении.
— мотор стал сильно вибрировать при работе даже на холостых оборотах.
— при езде по неровной дороге в салоне слышны стуки в районе моторного щита.
— задняя передача стала включаться с заметным усилием.
Однако, для более точной диагностики необходим визуальный осмотр и дефектовка.
1. Загоняем автомобиль на смотровую яму или эстакаду.
2. Спускаемся под автомобиль и осматриваем нижнюю подушку двигателя на видимые повреждения резиновых сайлентблоков.
3. Если подушка имеет надрывы или трещины по резине, то необходимо ее заменить на новую.

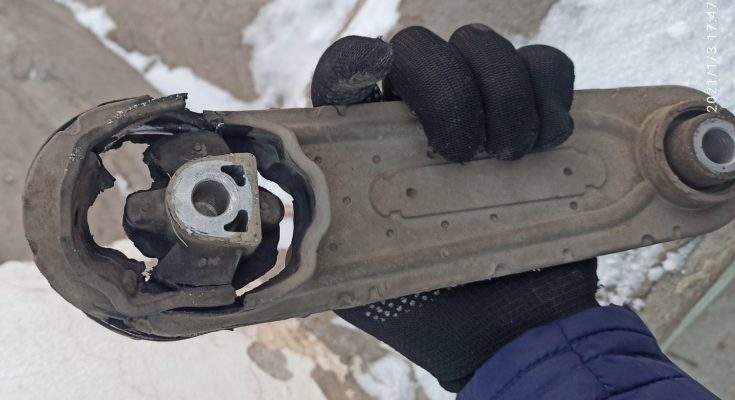

Были случаи, что один сайлентблок подушки полностью отрывало и рвало корпус опоры. И такие случаи далеко не редкость.
Можно ли эксплуатировать машину при порванной нижней подушке двигателя Лада Ларгус?
Эксплуатировать машину не рекомендуется, так как при полном разрыве одного или двух сайленблоков подушки возрастает нагрузка на другие опоры. Однако, до места ремонта доехать своим ходом можно вполне. Но ехать лучше всего максимально аккуратно — без резких разгонов и торможений и притормаживая на кочках.
Нижняя подушка двигателя Лада Ларгус артикул
Артикул оригинальной подушки двигателя Лада Ларгус — 8200575641. По нему Вы легко сможете подобрать аналоги (дубликаты), если цена оригинала Вас не устроит.
Или же можно купить нижнюю опору по второму номеру — 112383665R.
Отличие в материале изготовления подушки, а также в конструкции сайлнблока. Но обе эти подушки встают на LADA Largus.
Оригинал выпускается под брендами Renault, Nissan и LADA. Можно выбирать любую с данным артикулом — встанут все. Цена за штуку составляет примерно 1100-1200 рублей.
Замена подушки двигателя Лада Ларгус
Замена подушки двигателя Лада Ларгус не составляет никаких трудностей, если в распоряжении будет смотровая яма. При желании можно обойтись и без нее, использовав обычный домкрат.
Ослабляем два болта крепления подушки ключом на 19″.
Чтобы снять нагрузку с опоры поддомкрачиваем двигатель и КПП снизу домкратом.
Выворачиваем полностью болты.
Выводим подушку из кронштейнов и устанавливаем на ее место новую. Затягиваем оба болта и убираем домкрат.
Крепление подушки двигателя Лада Ларгус
Примечание: некоторые автовладельцы Largus с дв. K4M устанавливают вместо "родной", заднюю опрору от Renault Duster. Все крепления и геометрические размеры совпадают, но резиновый блок массивнее. Предполагается что прослужит такая опора дольше.
Ответ специалиста АвтоВАЗа на вопрос о возможности установки задней опоры от Duster :
- Как производитель мы не рекомендуем устанавливать на автомобиль детали (запчасти), не входящие в состав автомобиля и не прошедшие необходимых испытаний и сертификации.
Установить автомобиль на двухстоечный подъемник, затормозить стояночным тормозом, выключить зажигание и отсоединить клемму провода "массы" от аккумуляторной батареи .
Снять защиту картера двигателя (см. тут)
Рисунок 14-7 - Снятие задней опоры подвески двигателя:
1 - болт крепления задней опоры подвески двигателя к подрамнику передней подвески;
2 - болт крепления задней опоры подвески двигателя к коробке передач;
3 - задняя опора подвески двигателя
Отвернуть болт 1, рисунок 14-7, крепления задней опоры подвески двигателя к подрамнику передней подвески (головка "на 18", удлинитель).
Отвернуть болты 2 крепления задней опоры подвески двигателя к коробке передач.
Снять кронштейн опоры.
Снять заднюю опору силового агрегата
Установить заднюю опору 3 подвески двигателя и завернуть болты 2 крепления задней опоры.
Затянуть требуемым моментом:
- болт 1 крепления задней опоры подвески двигателя на подрамнике передней подвески 105 Н.м (10,5 кгс.м);
- болты 2 крепления задней опоры подвески двигателя на коробке передач 105 Н.м (10,5 кгс.м) .
Если нарушена резина внутри опоры, то возникает стук при трогании автомобиля или при езде по неровностям.
Снятие задней опоры силового агрегата
Устанавливаем автомобиль на смотровую канаву или на подъемник.
Отключаем минусовую клемму аккумулятора.
Снимаем защиту картера двигателя.
Головкой на 18 откручиваем болт 1 (рис. 1) и ослабляем затяжку болта 2 крепления опоры и кронштейна опоры к картеру КПП
Снимаем кронштейн опоры (рис. 2).
Головкой на 18 отворачиваем болт крепления опоры к подрамнику (рис. 3).
Снимаем опору (рис. 4).
Вид задней опоры силовой установки (рис. 5).
Устанавливаем заднюю опору в обратной последовательности. Затянуть требуемым моментом:
- болт 1 (рис. 6) крепления задней опоры подвески двигателя на подрамнике передней подвески 105 Нм (10,5 кгс.м);
- болты 2 крепления задней опоры подвески двигателя на коробке передач 105 Нм (10,5 кгс.м) (головка сменная 18, удлинитель, ключ моментный).
После всех операций устанавливаем защиту картера.
Замена правой опоры силового агрегата
Устанавливаем автомобиль на смотровую канаву или подъемник.
Отключаем минусовую клемму аккумулятора
Откручиваем болты защиты силового агрегата (рис. 7).
Снимаем защиту (рис. 8).
Немного вывешиваем правую сторону за рым или используя домкрат.
Для поддержки двигателя можно использовать траверсу, которую устанавливают на водосточные желобки моторного отсека.
Можно использовать деревянный брусок (рис. 9), который устанавливаем между поддоном картера.
Вынимаем трубки из держателей на опоре (рис. 10).
Головкой на 16 отворачиваем три болта крепления кронштейна опоры к верхней крышке ГРМ (рис. 11).
Отметить маркером на кузове положение правой опоры подвески двигателя.
Откручиваем два болта крепления опоры к кузову (рис. 12).
Вынимаем болты крепления опоры. Нужно учитывать, что болт левого крепления кронштейна опоры длиннее болтов правого крепления (рис. 13).
Снимаем правую опору силового агрегата в сборе с кронштейном (рис. 14).
Вид опоры (рис. 15).
Затянуть требуемым моментом:
- болты крепления кронштейна правой опоры подвески к двигателю 62 Нм (6,2 кгс.м);
- болты крепления правой опоры подвески к кузову 62 Нм (6,2 кгс.м) (головка сменная 16, удлинитель, ключ моментный)
Снятие и установка левой опоры силового агрегата
Устанавливаем автомобиль на подъемник или смотровую яму.
Снимаем аккумуляторную батарею
Снимаем поддон аккумулятора
Снимаем контроллер ЭСУД
Снимаем защиту картера (как показано выше)
Вывешиваем левую сторону двигателя (можно использовать траверсу или деревянный брусок, подставленный под картер двигателя).
Головкой на 16 отворачиваем три болта (рис. 17) крепления кронштейна опоры к коробке передач
Головкой на 13 с удлинителем отворачиваем передний болт верхнего крепления кронштейна опоры к лонжерону под площадкой аккумулятора (рис. 18).
Ключом на 13 отворачиваем задний болт верхнего крепления кронштейна опоры к лонжерону, расположенный за площадкой аккумулятора (рис. 19).
Под площадкой головкой на 13 отворачиваем на 2-3 оборота два болта нижнего крепления кронштейна опоры к лонжерону
На рисунке 20 показано расположение отверстий крепления кронштейна
Снимаем левую опору
Если есть необходимость, то откручиваем ключом на 16 гайку крепления опоры к кронштейну (рис. 22).
Снимаем опору с кронштейна (рис. 23).
Вынимаем резиновую вставку из опоры (рис. 24).
Снимаем подушку опоры (рис. 25).
Устанавливаем опору в обратной последовательности.
Моменты затяжки крепежа левой опоры:
Момент затяжки гаек шпилек крепления левой подушки подвески двигателя 105 Н.м (10,5 кгс.м) (головка сменная 18, удлинитель, вороток, ключ моментный)
Установить гайку 1 шпильки крепления коробки передач к подушке 2 левой опоры подвески двигателя.
Момент затяжки гайки шпильки крепления левой опоры 62 Н.м (6,2 кгс.м) (головка сменная 16, удлинитель, вороток, ключ моментный).
Установить и затянуть болт крепления трубопровода гидроусилителя рулевого управления (если автомобиль им оборудован) к левой опоре подвески двигателя.
Момент затяжки болта крепления трубопровода гидроусилителя 21 Н.м (2,1 кгс.м) (головка сменная 13, удлинитель, вороток, ключ моментный).
