Замена механизма выбора передач шевроле лачетти
Наступили выходные, а для меня и вовсе — процесс смены работы, поэтому самое время заняться машиной!
Давно надоедала первая передача, сложно включать было, в движении же вообще нереально, с места приходилось раза два-три выжимать сцепление. И еще дребезг, вот.
Фотографий нет, было, если честно, не до этого.
Замечательно руководства описаны вот тут и здесь.
Были заказаны в Exist'e следующие запчасти:
90129204 Сальник тяги коробки передач
94530002 Кольцо стопорное
94535807 Фиксатор вилки механизма переключения передач
94580711 Шток переключения передач к шаровому стержню
94580787 Рычаг механизма выбора передач
96182212 Болт с двухгранной головкой
Pmc P1T-C001 Прокладка крышки коробки передач
Raon CYC-026 Рычаг механизма выбора передач
Сама замена вроде бы и несложная, однако меня подвело то, что не было удобного инструмента для отвинчивания крышки КПП для замены вилки, а также мои руки, растущие из жопы. Печально, но иногда кажется что они именно оттуда растут.
Снимал крышку КПП, и поставил не нейтраль, а 5ю передачу, из-за чего четыре часа с матом пытался засунуть ее на место, и удивлялся, чего она не лезет. Благо, дошло почему, но сколько же я потратил нервов… Еще и крайне неудобно ее снимать-ставить, везде провода, которые и убрать-то некуда.
Но, все получилось, кулиса намазана где надо литолом, отрегулирована со второго раза, все работает и радует. Передачи начали наконец переключаться как надо — четко и легко.
P.S все-таки, покупать мне чемоданчик с набором головок и трещоткой, однозначно… давно пора было, если честно
В связи с заменой, продам старую кулису. Может кому надо для опытов, например, короткоход сделать…
Объявление в "Барахолке"
UPD-1 Нихрена это не помогло. Первая как включалась хреново, так и продолжает.
Я устал чинить машину
Механизм управления переключением передач в сборе снимаем для замены тяги управления или ее направляющей втулки, корпуса механизма управления, подшипников кулисы механизма.
Устанавливаем рычаг переключения передач в нейтральное положение.
В моторном отсеке отворачиваем болт клеммного соединения тяги управления коробкой передач с входным валом привода (см. Регулировка привода управления коробкой передач).
Вынимаем болт (для наглядности операции показываем на снятой тяге управления)…
…и снимаем с тяги хомут клеммного соединения.
Сдвигаем пыльник по тяге вперед…
…и извлекаем центрирующую втулку пыльника из отверстия в щитке передка.
Передний конец тяги управления с хомутом и пыльником: центрирующая втулка пыльника; пыльник; болт хомута; хомут; тяга
В салоне автомобиля снимаем заднюю и переднюю части облицовки туннеля пола (см. Снятие задней части облицовки туннеля пола и Снятие передней части облицовки туннеля пола).
Перекусываем бокорезами пластмассовый хомут крепления чехла рычага переключения передач…
…и снимаем чехол с рамкой со стержня рычага.

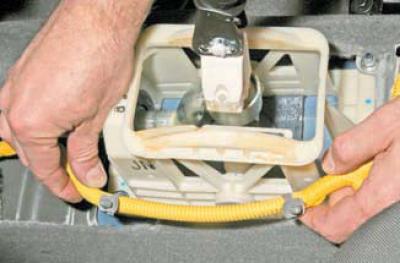

Извлекаем из отверстий в корпусе механизма управления два держателя жгута проводов блока управления подушками безопасности.
Снимаем со шпилек пола кронштейн крепления передней части облицовки туннеля пола.
Приподнимаем за рычаг корпус механизма управления и сдвигаем его назад, выводя тягу из отверстия в щитке передка.
Механизм управления переключением передач в сборе Рычаг переключения передач можно заменить, не демонтируя корпус механизма управления, а сняв только заднюю и переднюю части облицовки туннеля пола.
Для наглядности показываем снятие рычага на демонтированном корпусе механизма управления.
Отведя пружинный фиксатор оси рычага от стержня рычага, вынимаем ось из отверстий в рычаге и кулисе.
Выводим рычаг из отверстий тяги и кулисы.
При необходимости вынимаем опоры подшипников кулисы из отверстий корпуса и вынимаем кулису с подшипниками.
Заменив вышедшие из строя детали, собираем и устанавливаем механизм управления переключением передач в обратной последовательности.
После установки регулируем привод управления коробкой передач (см. Регулировка привода управления коробкой передач).
В статье речь пойдет о том, сложна ли замена сальника штока выбора передач Лачетти своими руками и какие могут возникнуть нюансы при выполнении этой работы.
Долгое время немного потел сальник штока переключения передач. Затем потение плавно перешло в большое потение и коробка незаметно стала черного цвета. А общий вид стал таким
Поэтому было решено при наступлении благоприятных погодных условий решать эту проблему.
Вот этот день и настал. Честно сказать, работу по замене сальника штока вполне можно выполнить за час-полтора. Но это если не бегать с фотоаппаратом, как я. Плюс, возникли проблемы со штоком, поэтому у меня процесс растянулся на 5 часов! Но, обо всём по-порядку.
Заранее были куплены необходимые запасные части для этой процедуры:
- шток
- палец штока
- стопорный фиксатор пальца
- прокладка
- бутылочка Уайта для отмывания всей этой грязи (растворитель, бензин и т.п.)
- и, собственно, сам сальник
Для работы понадобится минимальный набор инструмента:
- головка на 11 мм с подходящим воротком
- небольшая отвёртка
- молоток
- тонкий бородок
- кисточка
- металлическая щетка
- ключ на 17 мм
Замена сальника штока выбора передач Шевроле Лачетти
В первую очередь необходимо металлической щеткой почистить всю грязь по периметру крышки механизма выбора передач и особенно головки болтов
Затем эту всю срань желательно выдуть сжатым воздухом, чтобы она не упала при разборке в коробку передач. Если нет сжатого воздуха, можно воспользоваться просто кисточкой.
Далее, как показала моя практика, удобно включить пятую передачу. В таком положении гораздо легче вытащить фиксирующую скобу пальца
Если не знаете, как она снимается, тогда посмотрите на новой, там интуитивно всё понятно.
После того, как сняли скобу, ставим ручку КПП в нейтральное положение и вынимаем палец. Он выходит без каких-либо проблем.
Теперь необходимо головкой на 11 мм открутить все четыре болта крепления крышки механизма переключения передач. Два находятся сзади и два спереди
Откручиваются они легко и без проблем.
После этого у нас имеется вот такой набор демонтированных деталей
Теперь слегка ударяем по крышке механизма выбора передач, чтобы она отлипла от прокладки и аккуратно снимаем её.
Примечание: Так как там всё мешает, а особенно жгуты проводов, то удобнее механизм выводить в сторону салона, а не радиатора.
Имеем вот такую картину. Это коробка
А это, собственно, механизм выбора передач
Он же с другой стороны
Мыть его пока не спешим. Можно только щеткой удалить сильные налепи. Лучше помыть перед самой установкой, во избежание попадания мусора внутрь.
Теперь берём ключ на 17 мм и откручиваем сапун для чистки, да и, чтобы не мешался. Кладем его в ёмкость с уайтом — пусть пока киснет.
На данном этапе наша задача выбить подходящим бородком и молотком вот этот палец
Для этого необходимо подложить кусочек чего-нибудь. Я выбрал кусочек древесины
Чтобы от ударов не лопнул корпус, лучше все работы проводить на деревянной основе. Я делал это на пеньке.
После того как палец вылезет больше, чем на половину, необходимо немного задвинуть шток, чтобы палец не упёрся в корпус, а попал вот в это углубление и благополучно выскочил из своего места
Вынимаем шток и отверткой извлекаем изношенный сальник
Он демонтируется легко.
После этого можно вымыть корпус и установить новый сальник. Устанавливается он также легко руками. Если возникли трудности, можно воспользоваться головкой на 17 мм как оправкой и легкими ударами установить сальник до упора.
Теперь необходимо установить в обратном порядке новый шток. И тут начались проблемы.
Шток был запаян в пакет. После его распаковки я понял, что это не шток, а железяка на букву Г…
Вот данный типа шток механизма выбора передач
Описывать всю прелесть сего изделия я не буду, но то что он был сделан где-то за углом, в каком-нибудь подвале — это факт. Даже в Китае такого не сделают.
В общем, завтра рано нужно ехать, авторынок уже закрыт, а штока нормального нет. Спасибо одному знакомому, знакомый которого работает не далеко на предприятии токарем. Он за пол часа сделал из этого штока конфетку — шлифанул, подточил и т.п. Но это не важно, главное, что нормальный шток был у меня в руках.
Смазываем шток и устанавливаем на место, забиваем палец обратно и эта часть работы окончена.
Теперь снимаем пластмассовую крышечку с сапуна и хорошо вымываем
Отверстия не должны быть забиты
Вкручиваем его на место и одеваем пластмассовую крышечку.
Снимаем старую прокладку с коробки передач, протираем и устанавливаем новую.
Монтируем механизм выбора передач на свое законное место. Для этого заводим его по такому же маршруту, как и снимали — от салона. Подводим к посадочному месту и первой опускаем в коробку длинную лапку, а затем устанавливаем механизм на место.
Обратите внимание, что шток при установке должен находится в таком же положении, как и во время демонтажа.
Сразу болты не закручиваем, а вставляем палец штока и проверяем включение всех передач. Если всё отлично, тогда закручиваем болты и устанавливаем фиксирующую скобу на палец.
Зачем менять шток и палец при замене сальника
При замене сальника шток также необходимо менять. И не только потому, что на штоке есть выработка в месте работы сальника. Также есть приличная выработка в месте установки пальца с одной стороны
Износ самого пальца не меньше
А это всё лишние люфты и прочие неприятности. Поэтому менять их нужно обязательно.
Выводы
Замена сальника штока механизма выбора передач Лачетти не отличается сложностью. Эту работу сможет сделать любой водитель. Времени также много не потратите.
Большую сложность представляет выбор качественных запчастей. Поэтому относитесь к этому серьёзно. Тем более просмотрев на следующий день штоки, которые у нас в продаже, захотелось плакать от увиденного
Как говорится, проверяйте всё не отходя от кассы.
Хотел ещё заморочиться и попробовать при снятом механизме откачать масло из КПП для замены, чтобы не морочиться со снятием крышки дифференциала. Но из-за штока было потеряно много времени и начинало темнеть. Поэтому не смог даже проверить, пролезет там шланг между шестернями или нет. Оставил этот эксперимент на будущее.
Теперь осталось только вымыть двигатель. Как это сделать написано в статье как помыть двигатель.
Привод механизма переключения передач снимаем для замены изношенных пластмассовых втулок подшипников оси и шарниров коромысла. При износе втулок увеличиваются зазоры в приводе и переключение передач происходит нечетко.
Устанавливаем рычаг переключения передач в нейтральное положение.
В моторном отсеке ослабляем затяжку болта клеммного соединения тяги управления коробкой передач с входным валом привода (см. Регулировка привода управления коробкой передач).
Снимаем стопорную скобу пальца, соединяющего вилки штока механизма переключения передач и выходного вала привода.
Для наглядности показываем операцию на снятой коробке передач.
Вынимаем палец и вы водим вилку выходного вала привода из вилки штока механизма переключения передач.
Отверткой поддеваем пружинный фиксатор оси коромысла.
Для наглядности показываем операцию на снятой коробке передач.
Вынимаем ось коромысла.
Снимаем привод механизма переключения передач в сборе.
Вынимаем два подшипника (пластмассовые втулки в сборе с демпферами и уплотнительными кольцами) оси из отверстия коромысла привода.
Поддев отверткой фиксатор наконечника тяги…
…снимаем наконечник с шаровой опоры рычага входного вала привода.
Аналогично отсоединяем другой наконечник тяги от шаровой опоры выходного вала.
Специальными щипцами разжимаем и вынимаем стопорное кольцо из проточки в гнезде (для подшипника) входного вала привода.
Разъединяем входной вал и коромысло.
Снимаем с шаровой опоры коромысла подшипник и защитный колпак шарнира.
Аналогично с другой стороны коромысла снимаем выходной вал привода и подшипник. Заменяем изношенные детали. Собираем и устанавливаем привод в обратной последовательности. Регулируем привод управления коробкой передач (см. Регулировка привода управления коробкой передач).
Снятие механизма управления переключением передач Chevrolet Lacetti
Механизм управления переключением передач в сборе снимаем для замены тяги управления или ее направляющей втулки, корпуса механизма управления, подшипников кулисы механизма. Устанавливаем рычаг переключения передач в нейтральное положение. В моторном отсеке отворачиваем болт клеммного соединения тяги управления коробкой передач с входным валом привода (см. Регулировка привода управления коробкой передач).
Вынимаем болт (для наглядности операции показываем на снятой тяге управления)…
…и снимаем с тяги хомут клеммного соединения. Сдвигаем пыльник по тяге вперед…
…и извлекаем центрирующую втулку пыльника из отверстия в щитке передка.
Передний конец тяги управления с хомутом и пыльником: центрирующая втулка пыльника; пыльник; болт хомута; хомут; тяга В салоне автомобиля снимаем заднюю и переднюю части облицовки туннеля пола (см. Снятие задней части облицовки туннеля пола и Снятие передней части облицовки туннеля пола).
Перекусываем бокорезами пластмассовый хомут крепления чехла рычага переключения передач…
…и снимаем чехол с рамкой со стержня рычага.
Извлекаем из отверстий в корпусе механизма управления два держателя жгута проводов блока управления подушками безопасности.
Головкой "на 10" с удлинителем отворачиваем два болта переднего крепления и две гайки заднего крепления корпуса механизма управления переключением передач.
Снимаем со шпилек пола кронштейн крепления передней части облицовки туннеля пола.
Приподнимаем за рычаг корпус механизма управления и сдвигаем его назад, выводя тягу из отверстия в щитке передка.
Механизм управления переключением передач в сборе Рычаг переключения передач можно заменить, не демонтируя корпус механизма управления, а сняв только заднюю и переднюю части облицовки туннеля пола. Для наглядности показываем снятие рычага на демонтированном корпусе механизма управления.
Отведя пружинный фиксатор оси рычага от стержня рычага, вынимаем ось из отверстий в рычаге и кулисе.
Выводим рычаг из отверстий тяги и кулисы. При необходимости вынимаем опоры подшипников кулисы из отверстий корпуса и вынимаем кулису с подшипниками. Заменив вышедшие из строя детали, собираем и устанавливаем механизм управления переключением передач в обратной последовательности. После установки регулируем привод управления коробкой передач (см. Регулировка привода управления коробкой передач).
Видео про "Снятие механизма управления переключением передач" для Chevrolet Lacetti
