Замена ладов на балалайке
Привет Всем! Помните я приводил в порядок Господина Циммермана? Друзья хозяина попросили сделать для него в подарок балалайку. Честно - для мебели. Но раз уж браться, надо хоть посмотреть, что там у неё внутри, и сделать всё как полагается (А вдруг новый владелец решит под пивком освоить игру на народном инструменте ) Надеюсь на подсказки.
Вот, собственно пациентка.
Вся в трещинах и с переди и сзади. Вскрываем! Вскрытие производил по методу предложенному недавно моим земляком Евгением. Грел ножи на плитке и потихоньку продвигался вдоль канта. Вроде нормально если не считать пары косячков, ну да ничего-исправим.
На этикетке видно, что делали в сентябре 1979 года. Надпись на деке очень информативна. Но не судьба видно была ей стать сувениром, работала в музыкалке
Видно, что задинка из фанеры покрытой шпоном с нарисованными клиньями, клёпки похоже из бука. Стыки проклеяны бумагой, которая от возраста почти труха. В нескольких местах клёпки расходятся.
Ну и сразу вопросы. Наверно, для того, чтобы склеить клёпки, задинку видимо надо отделить? А раз так - стоит ли её заменить на правилную из ёлки( благо что дека фоно есть)?
Как то так меня крутануло, ребята Почти в оверкиль. Жду любых советов и коментариев
Спасибо ещё раз Сергееву С.В. за его подробное описание процесса. Буду ещё раз перечитывать
Привет Всем! Перефразируя известную поговорку: Чем бы лютиер не занялся - лишь бы во время остановился! А я вот не смог
Думал, отделю задинку, как нибудь подклею клёпки, да и соберу обратно. Так ведь нет, ручки шаловливые, и мысль непокорная опять заставили приключений искать. Голова подумала: А может. И руки не дослушав мысль ответили: А почему бы и нет!
В общем горячая вода и ножички сделали своё грязное (НО интереснейшее дело)
Среднюю клёпку не стал снимать намеренно. От неё планирую начать сборку. Задинка оказалась не из тупой фанерки - внутри массив, фанерованый видимо берёзовым шпоном.
Обдул всё сжатым воздухом. лежит всё подсыхает. Продолжение следует! Пошёл мат часть зубрить
Ну раз так, как говорит Шеу: Куй железо не отходя от кассы.
Сперва хотел клеить как у Сергея в писании , но решил не заморачиваться, тем более клёпки форму держат. Ну и решил клеить на весу, малярный скотч мне в помощь. Тщательно проверяя подгонку клёпок друг к другу, где надо подправляя, начал клеить.
С внутренней стороны, между клёпкой и клёцем, вдавливал шпонинку с клеем, для лучшего прижатия клёпки с пяткой.
Ремонт ладов гитары с их переустановкой – это один из самых распространенных видов работ с грифом гитары. Лады гитары изнашиваются или могут быть просто неаккуратно установленными с самого начала. Разберемся что надо знать перед тем, как приступить к замене или переустановке ладов.
В предыдущей статье мы увидели какие могут быть недостатки у ладов. Вкратце, если ваши имеют слишком глубокие протертости от струн или кем-то были сточены и оставшейся высоты не хватает, чтобы придать ладу верную форму, то их надо менять. Также, если лады плохо держатся в пропилах, то можно их все вытащить и установить заново.
Ровный гриф
Самое первое и важное правило – установка ладов гитары должна осуществляться в прямой гриф. Читаем статью, что такое прямой или правильно изогнутый гриф гитары. Поэтому будем исходить из того, что все работы с накладкой грифа уже закончены.
На практике так и получается, что вся работа на накладке грифа выполняется пакетом: и гриф выравнивается, и лады ремонтируются. Если для того, чтобы выровнять гриф вынимаются старые лады, то очень часто забивается назад уже новый комплект.
Тут роль играют уже любые недостатки у ладовой проволоки: малейшие истертости, мягкий металл, просто желание поставить новый комплект ладов.
Слишком широкие пропилы для ладов
Обычна ситуация, когда при ремонте гитары требуется замена ладов, а ширина пропилов не соответствует новому комплекту. Например, ремонт советских гитар, лады которых были совсем другими.
Ширина паза должна быть такой, чтобы лад нормально забивался лёгким молоточком, но, тем не менее, держался уверенно.
На ширину пропила необходимо обратить особое внимание. Широкий пропил - это не только ненадежная установка самой ладовой проволоки, но и ослабление грифа в целом. Под натяжением струн накладка сжимается и какие-то пустоты в ней это серьезная потеря прочности. Современные лады имеют очень короткую ножку до 2мм, чтобы этот эффект снизить.
Чтобы убрать все нежелательные эффекты от широких пропилов, лады можно вклеить на эпоксидную смолу. Читаем об этом в статье об установке ладов.
Существует ладовая проволока, специально выпущенная для ремонта гитар. Ножка такой ладовой проволоки толще, чем обычная, но разница буквально в одной десятке.
Глубина пропила
Головка лада должна лежать на накладке, а не ножка упираться в дно пропила, сделайте поэтому пропил немножко глубже, чтобы гарантировать это.
При замене ладов часто необходимо углубить или прочистить пропилы. Углублять пазы надо подходящей по ширине пилой. Глубина определяется высотой ножки. Последние десятки можно допиливать очень тонкой пилой, так как насечки начинаются на некотором расстоянии от края.
Специальный инструмент для чистки пазов – это заточенное в виде когтя полотно по металлу и/или коротенький кусочек того же полотна закрепленного в держалке. Таким интрументом надо будет работать, если по краю грифа у вас проходит пластиковый кант. Для сквозного пропила можно применить просто пилку с ограничителем глубины, как в статье про новые пропилы.
Шпатлевание накладки
Разного рода недостатки на накладке гитары надо шпатлевать или заделывать вставками. На темном дереве все очень удобно. На черном дереве совсем просто. Пудра черного дерева смешивается с эпоксидной смолой или суперклеем и этой массой можно заполнить как разного рода сколы, так и торцы пропилов. С суперклеем можно сначала насыпать пудру в полость, капнуть суперклей, там же размешать и разровнять маленькой лопаткой.
Для торцов пропилов существует прекрасный вариант - заклеить их усиком черного дерева. Этот способ очень удобный, подбираете по толщине усик, вставляете на клее в пропил, откусываете маленькими кусачками, можно слегка пристукнуть чем-то, чтобы зафиксировать этот кусочек усика. Подберите высоту усика таким образом, чтобы он не выклинивал лад из пропила. Тут лучше немного меньше.
Со светлым деревом все сложнее на нем видны все недостатки. Выход очень точно подбирать цвет шпатлевки. Делать очень точные вставки из такого же дерева.
Ладовый порожек из частей
На советских гитарах часто бывает, что не хватает длины старого лада после ремонта. В таком случае вы можете сдвинуть очередность, т. е. на место первого поставить второй или третий.
В конец накладки вы можете вбить лад из двух кусочков. У вас будет нулевой и первый, а также металлический нижний порожек. Стык сделайте между струнами. Если сделать аккуратно, то стык даже не видно. Только учтите, что косые насечки на ладах из той эпохи немного сдвигают лад при установке, это надо учитывать.
Значительный износ ладов - результат неравномерного анкерного усилия
Замена ладов. Геометрия
Результат незадействованного анкера грифа - атмосферное гнутьё.
КПД анкерного усилия расходуется на выпрямление грифа плюс сила натяжения струн. КПД анкерной системы промышленного грифа и так невелик.
Исправление результатов атмосферного гнутья
Геометрия накладки восстановлена
Ладовый паз. Старый и новый
Насечка на ножке ладового профиля
Колкий бразильский палисандр. Извлечение ладов
Профессиональная замена ладов всегда подразумевает заклейку ладовых пазов древесиной. После этого паз пропиливается вновь. Плотность посадки — это точная ширина и целостность ладового паза. Плотная посадка — это минимальная погрешность ладовых вершин.
Заклеенные и укреплённые ладовые пазы
Вновь пропиленные ладовые пазы
Зачистка и удаление шпаклёвки из промышленного ладового паза
Глубина промышленного ладового паза и глубина ножки лада
Избыточно большая глубина ладового паза
Ножка лада и глубина пропила
Черезмерно больщая глубина ладовых пазов
Новый ладовый паз пропиливается с точной калибровкой не только ширины, но и глубины.
Ножка лада и глубина ладового паза
Вновь пропиленный ладовый паз
Калибровка нового ладового паза
Заклеенный промышленный ладовый паз
Забитые новые лады. Шлифовка, закатка, полировка не производилась
Что получается, когда лады забивают в старый ладовый паз
Ладовый профиль или ладовая проволока
Высота нешлифованного лада 2,2 мм
Лады Синтомс после шлифовки и закатки на мастеровой гитаре
Высота 1.6 мм после шлифовки и закатки
"но ниче я ведь люблю переделывать!" господи, эта фраза подняла мне настроение на всю жизнь! закидайте его плюсами!
А вот фотография, которая уже не влезала в допустимые 30000 пикселей
парень, ты очень крут. так держать!
P.S.
Отличная работа! Автор, вы молодец! Работа выполнена с душой)) Представляю какую ценность она будет иметь для ваших потомков))
p.s.
Читала ваш пост почти как эротический роман)) В смысле, что современные молодые люди так редко делают что-то своими руками, что прям завораживает (читать "возбуждает"). Хах, наверное что-то первобытное во мне говорит.
Хороший пост получился! :)
Когда будет готова?
Офигенно! Работа проделана огромнейшая, выглядит она очень нарядно, но подвесить красить на светящийся браслет, который походу расцепился и она упала. ты приколист ))
Привет. А что, лады сразу хорошо встали и струны не звенят?)) Или не для игры делал? И накладку колков срочно меняй! Она весь вид портит. Придумай чё-нить нормальное. Разумеется отплюсовал. Молодец.
крутой пост, прочитал с удовольствием! спасибо автору! аж сам балалайку захотел))
п.с. для заполнения щелей всё-таки выбрал бы эпоксидку на твоем месте. А чтобы она не растекалась, добавь какие-нибудь сгущающие вещества. лично я добавляю специальную порошковую краску, раньше добавлял обычный зубной порошек за 10 рублей))) результат хороший, главное хорошенечко перемешать! это как тесто замесить :D
всегда было интересно научиться играть на струнных инструментах, листал на сландо гитары и наткнулся на укулеле, теперь хочу с з.п. купить) что скажете о нем ,господа?
Чувак, респект за пост, двинул меня на аналогичный шаг, в наследство от деда достался 50-летний инструмент, читая пост как учебник)))
Почти закончил уже)
Скажи, пожалуйста, какой высоты порожек пилил?
Кстати о гравёре. Я покупал сверла для него на выставке в Экспоцентре. Они были для зубных врачей, но в гравёр идеально подходят. (даже в 10 раз дешевле получилось 10 шт. за 400 р.) :)
Какая длина грифа ?
И расстояние между ладами
А то ни где найти не могу, чтобы самому сделать

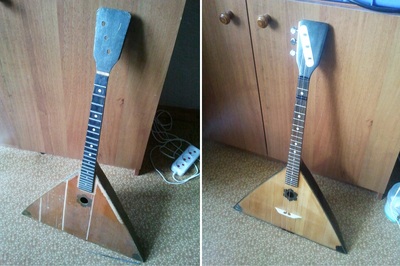

Балалайку мне запилил !
Какого хрена? Её выкинули явно не от хорошей жизни. Был чуть надломлен гриф, дека вся потрескалась.
И после всего этого она нормально зазвучала? Пиздец, откуда ты такой мастер? Ты маг?
Балалаечное
Гитарный кофр
Всем привет, сегодня я хочу поделится самым бюджетным способом превращения дешманского чехла для электрогитары в своеобразный полумягкий, или даже полужёсткий кейс.
Начну с того, что все мои гитары хранятся дома в подвешенном на стене состоянии и покидают квартиру в крайне редких случаях. В таких, например, как посещение гитарного "доктора", ну или семейный праздник какой, на худой конец. Поскольку выносить члена семьи инструмент из дома в "голом" виде не позволяет воспитание (а гитарный мастер, к которому я время от времени заглядываю, дядька серьезный, и за пренебрежительное отножение к инструменту может даже проклясть отлучить от "церкви"), а покупка серьезного чехла/кофра не является целесообразной ни в финансовом плане, ни с точки зрения экономии свободного места, то пришлось остановится на самом "нищебродском" варианте.
В одном из музыкальных онлайн магазинов была приобретена бас-гитара. Нельзя сказать, что она была позарез мне нужна, но очень хотелось иметь. К тому же обозначился очередной юбилей и вот инструмент занял свое место на одной из стен каморки, после переезда дочери переименованной в "студию". Вместе с гитарой я заказал еще и самый дешевый чехол (для вышеуказанных целей), вот такой:
Поменю у моего бати была ленинградская семиструнка, которую я еще в пубертатном возрасте перепилил в шестиструнку, так вот она была вообще в однослойном матерчатом чехле. Сестренка залезала ногами в этот чехол и изображала русалку. Так тот чехол хотя бы по размеру был точно по гитаре.
Видели когда нибудь как выглядит электрогитара в мягком чехле у пацанов в метро? Я видел и зрелище мне абсолютно не понравилось. Это похоже на что угодно, но не на гитару. На садовый иструмент в стильном мешке, на незаконную транспортировку огнестрельного оружия, на перевозку расчлененки в Питере, наконец на обломки крушения концертного автобуса "Самоцветов". Это потому что такие чехлы обычно шьются "с запасом", типа "на вырост", а гитары, как правило, не растут. И сиротливо болтаются в своих безразмерных "костюмах".
Но так или иначе приобретен был именно такой чехол, и я решил его слегка усовершенствовать.
Понадобились следующие материалы, кусок фанерки (в моём случае две), палка плавательной лапши, так эта штука переводится с дословно с буржуйского, (не поверил, погуглил, действительно так и называется, лапша для плавания),
+ несколько кусков упаковки из того же материала (кстати, кто нибудь знает, как она правильно называется? Я называю его стиропором, но подозреваю, что это не так), + клеевый пистолет, и также я использовал оставшиеся у меня несколько обрезков звукоизоляционного поролона.
Дальше все просто.
Из фанерки вырезаем заднюю стенку по размеру чехла, это пожалуй самая энергозатратная часть работы.
Размечаем контуры иструмента. Вырезаем из упаковочного стиропора форму под нижнюю часть корпуса инструмента, по идее, сюда будет приходится основная нагрузка. У меня получилось "скроить" эту часть из нескольких небольших кусочков, поэтому я прикрыл сверху это безобразие красным поролоном. Лапшу нарезаем на цилиндрики и приклеиваем их вокруг грифа и остальных частей гитары.
Вставляем фанерку в чехол, и туда же гитару. Наклеиваем на "крышку" чехла изоляционный поролон в местах где крышка соприкасается со струнами, датчиками и потенциометрами.
Вуаля! При неказистом "внутреннем убранстве" он становится полужестким и прекрасно держит форму. ))
Александр, ну вот смотри - в деке у тебя трещина хорошая и часть деки отстала. это значит, что и пружина внутри отклеилась. то есть у тебя на звук только половина деки работает
Алексей,
Про пружину услышатъ интересно. Трещину я заклеил еще до того как задал вопрос. Пружина, как я понима, это поперечные перекладины под дэкой? Они получается, должны бытъ приклеены к дэке?
Александр, да это они. и они должны быть приклеены к деке. они придают деке необходимую жёсткость и упругость
Алексей,
Спасибо за рассказанну интересностъ. В моем случае теперъ уже ни чего тогда не поделатъ. Не такой цены инструмент, что бы ради проклейки пружин демонтироватъ дэку. (а лучше новую ставитъ)
Александр, способы разные бывают. раз тебе пациента не жаль, то можно попробовать так - определяешь где проходят пружины, сверлишь в деке несколько тонких дырочек так, чтобы часть их оказалась точно над пружиной а часть сбоку. тщательно вытряхиваешь их под пружин все стружки. в те дырочки, что над пружиной, в них льёшь клей пва. а в те, чьл чуть сбоку, просовываешь проволочные крючки, и ими поджимашь пружину к деке. и в таком положении всё фиксируешь на пару часов. не руками держать, а именно зафиксировать. потому что руками долго не продержишь, устанешь.
