Замена бензобака шевроле лачетти
Топливный бак снимаем для его промывки или замены.
Работу проводим при пустом баке или когда в нем осталось не более 5 л топлива. Отсоединяем колодку жгута проводов от топливного модуля (см. Снятие и разборка топливного модуля).
Отворачиваем болты крепления кронштейнов тросов стояночного тормоза к кузову и вынимаем тросы из держателей (см. Снятие элементов стояночной тормозной системы). Отсоединяем наливную трубу и вентиляционную трубку от патрубков топливного бака (см. Снятие наливной трубы). Через отверстие патрубка шлангом можно откачать топливо из бака.
В передней части топливного бака…
…нажав фиксатор наконечника пластмассовой трубки отвода паров топлива из адсорбера, отсоединяем наконечник от металлической трубки клапана продувки адсорбера.
Аналогично от другой металлической трубки отсоединяем наконечник пластмассовой трубки подачи топлива.
В задней части топливного бака…
…нажав на фиксатор наконечника трубки подвода паров топлива к адсорберу, отсоединяем наконечник от трубки гравитационного клапана топливного бака.
Устанавливаем под топливный бак регулируемый по высоте упор, подложив между ним и баком деревянный брусок.
Опустив бак на упоре, снимаем держатели трубки отвода паров топлива из адсорбера с отбортовки бака.
Выводим топливный бак из пространства между трубой дополнительного глушителя и днищем кузова и снимаем бак.
Устанавливаем топливный бак в обратной последовательности.
Залив в бак топливо, включаем зажигание и проверяем герметичность соединений топливных магистралей.
Поддев шлицевой отверткой крышку лючка топливного модуля…
…снимаем крышку, преодолевая сопротивление мастики, нанесенной на поверхность прилегания крышки к лючку.
Сдвигаем блокиратор (оранжевого цвета) колодки жгута проводов и, нажав фиксатор колодки…
…снимаем колодку жгута проводов.
Сжав фиксатор наконечника трубки сливной магистрали, снимаем наконечник трубки со штуцера крышки топливного модуля.
Аналогично с другого штуцера крышки модуля снимаем наконечник трубки нагнетательной магистрали.
Для отворачивания запорной шайбы лучше всего использовать раздвижные пассатижи.
Зацепив одну губку пассатижей за впадину на шайбе, а другую за выступ топливного бака, сжимаем рукоятки пассатижей.
Шайба повернется на небольшой угол. Еще раз (или несколько раз) воспользовавшись этим приемом на выступах, расположенных диаметрально противоположно, поворачиваем запорную шайбу крышки топливного модуля против часовой стрелки до совпадения пазов в шайбе и выступов во фланце топливного бака…
…и снимаем шайбу.
Извлекаем топливный модуль из отверстия топливного бака, аккуратно выводя поплавок датчика уровня топлива.
Соединение крышки топливного модуля с фланцем отверстия бака уплотняется резиновым кольцом.
Вдавив отвертками два фиксатора, сдвигаем крышку модуля по направляющей корпуса.
Нажав фиксатор колодки проводов, отсоединяем колодку от разъема крышки модуля.
Нажав фиксатор колодки проводов, отсоединяем колодку от разъема топливного насоса.
Выводим провода из держателя на корпусе модуля.
Вынимаем из держателя резистор контрольной лампы резерва топлива.
Сдвигаем датчик указателя уровня топлива по направляющим корпуса модуля…
…и снимаем узел, состоящий из датчика указателя уровня топлива с поплавком, резистора контрольной лампы резерва топлива и двух колодок с проводами.
Отводим крышку модуля от его корпуса и вынимаем пружину направляющей.
Отжав плоскими отвертками четыре фиксатора держателя топливного насоса, выдвигаем держатель из корпуса модуля.
Поддеваем отверткой регулятор давления топлива через отверстие в корпусе модуля.
Преодолевая сопротивление резинового кольца, надетого на сливной патрубок регулятора, вынимаем регулятор из колодца корпуса топливного модуля и разъединяем держатель насоса и корпус модуля.
Поддев плоской отверткой сетчатый фильтр…
…снимаем его со штуцера и штифта насоса.
Отжав двумя плоскими отвертками фиксаторы держателя насоса от его прижимного кольца…
…вынимаем насос из держателя.
Для замены насоса…
…отверткой разжимаем замок хомута крепления пластмассовой гофрированной трубки насоса и сдвигаем хомут по трубке.
Трубка установлена на патрубке насоса с натягом. Поэтому для снятия трубки нагреваем ее феном или поливаем кипящей водой.
Снимаем трубку с патрубка насоса.
Снимаем прижимное кольцо с корпуса насоса.
Для замены регулятора давления топлива…
…снимаем пластмассовую гофрированную трубку с патрубка регулятора.
В случае затруднения при снятии трубки нагреваем ее с помощью фена или поливаем кипящей водой.
В днище корпуса топливного модуля установлен клапан, препятствующий вытеканию топлива из корпуса.
Сборку и установку топливного модуля проводим в обратной последовательности.
Хомут крепления гофрированной трубки к патрубку насоса заменяем новым (можно применить червячный хомут).
При выходе из строя уплотнительного кольца крышки модуля заменяем его новым.
Перед установкой сетчатого фильтра обратите внимание на состояние стопорной шайбы, которая насаживается на штифт насоса.
Правый верхний саморез крепит также поводок пробки горловины.
Вывешиваем и снимаем заднее правое колесо.
…и снимаем кожух.
Пассатижами сжимаем концы хомута крепления наливной трубы к патрубку бака и сдвигаем хомут по трубе.
Аналогично сдвигаем хомут по вентиляционной трубке.
Отсоединяем наливную трубу и вентиляционную трубку от патрубков бака.
Снимаем наливную трубу с вентиляционной трубкой.
Устанавливаем наливную трубу с вентиляционной трубкой в обратной последовательности.
…головкой "на 8" отворачиваем четыре самореза крепления фланца наливной трубы.
Правый верхний саморез крепит также поводок пробки горловины. Вывешиваем и снимаем заднее правое колесо.
Головкой "на 10" отворачиваем три гайки крепления защитного кожуха наливной трубы…

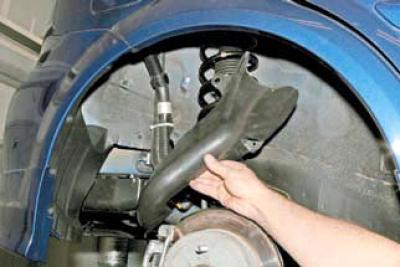

…и снимаем кожух.
Головкой "на 10" отворачиваем болт крепления кронштейна наливной трубы и вентиляционной трубки.
Пассатижами сжимаем концы хомута крепления наливной трубы к патрубку бака и сдвигаем хомут по трубе. Аналогично сдвигаем хомут по вентиляционной трубке.

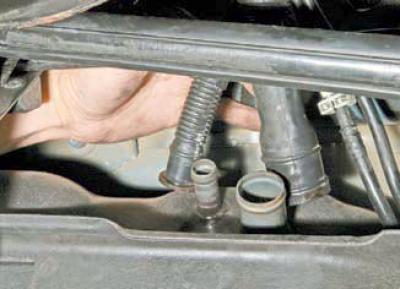

Отсоединяем наливную трубу и вентиляционную трубку от патрубков бака.
Снимаем наливную трубу с вентиляционной трубкой. Устанавливаем наливную трубу с вентиляционной трубкой в обратной последовательности.
Видео про "Снятие наливной трубы" для Chevrolet Lacetti
Новая горловина топливного бака своими руками Замена приемной трубы АВТОТЕМА: Снятие бензобака ЛаносТопливный бак снимаем для его промывки или замены. Работу проводим при пустом баке или когда в нем осталось не более 5 л топлива. Отсоединяем колодку жгута проводов от топливного модуля (см. Снятие и разборка топливного модуля). Отворачиваем болты крепления кронштейнов тросов стояночного тормоза к кузову и вынимаем тросы из держателей (см. Снятие элементов стояночной тормозной системы). Отсоединяем наливную трубу и вентиляционную трубку от патрубков топливного бака (см. Снятие наливной трубы). Через отверстие патрубка шлангом можно откачать топливо из бака. В передней части топливного бака…
…нажав фиксатор наконечника пластмассовой трубки отвода паров топлива из адсорбера, отсоединяем наконечник от металлической трубки клапана продувки адсорбера.
Аналогично от другой металлической трубки отсоединяем наконечник пластмассовой трубки подачи топлива. В задней части топливного бака…
…нажав на фиксатор наконечника трубки подвода паров топлива к адсорберу, отсоединяем наконечник от трубки гравитационного клапана топливного бака. Устанавливаем под топливный бак регулируемый по высоте упор, подложив между ним и баком деревянный брусок.
Высокой головкой "на 12" отворачиваем гайки крепления двух хомутов, прижимающих бак к кузову.
Опустив бак на упоре, снимаем держатели трубки отвода паров топлива из адсорбера с отбортовки бака.
Выводим топливный бак из пространства между трубой дополнительного глушителя и днищем кузова и снимаем бак. Устанавливаем топливный бак в обратной последовательности. Залив в бак топливо, включаем зажигание и проверяем герметичность соединений топливных магистралей.
