Webasto m36 схема подключения

Обновлено: 11.02.2025

Webasto – что это?

Дооснащение Webasto для марки:

Да и комп двигателя, наверное, думает, что движок теплый — не додает и топлива.

Результатом становится легкий и безопасный запуск дизеля в морозы после предварительного подогрева. Время на обдумывание этих моментов понадобилось больше чем на сам процесс установки.

Так что лучше дать агрегату отработать полноценно. Обогреватель воздуха разработан с максимальной степенью защиты.

Творчество официального представительства! Нужно использовать только высококачественные комплектующие, особенно высоки требования к шлангам. Соединяем сигналку и минитаймер Чтобы рассмотренная здесь схема начала работать, вам понадобятся: Установленная и исправно работающая система обогрева двигателя. Сигналка может управлять обходчиком иммобилайзера, чем можно воспользоваться.

Глушим двигатель. Он хоть и на достаточно приличном расстоянии, но все же: kaw Выхлопная труба проходит опять таки на достаточном удалении от других частей: kaw Крепится на маленьком кронштейне с помощью хомута из комплекта: kaw Возможности вывести выхлоп под днище не нашлось — просто некуда просунуть, что-нибудь да мешает.

Указанный выше блок с реле часто ставят на свободные шпильки моторного щита, задействуют пыльник крыла и т. Однако прогретый мотор меньше потребляет бензина дизельного топлива , компенсируя потери. При снятом баке работать удобно, сделать можно все аккуратно. Если и при повторном запуске пламя не образуется, подача топлива прекращается, и происходит аварийное отключение подогревателя с продувкой нагнетатель воздуха продолжает работать. Параллельно осуществляется закрепление выхлопного коллектора подогревателя на крыле, после чего осуществляется соединение с глушителем и резонатором.

Но это наверное вариант для совсем упёртых экономистов : Вот, вкратце где-то так Если подумать, то можно собрать схемку управления и настроить сигнализацию так, что запускаясь дистанционно, сначала отработает подогреватель, а потом заведется двигатель и подключится все что надо — направление и скорость обдува печки, подогрев сидений, подогрев руля , зеркал, щеток, заднего стекла. Хороший результат можно получить, если обратиться в ремонтную мастерскую. Подогреватели Webasto обладают рядом преимуществ: Габариты и вес стали меньше, а процесс отопления — эффективнее и стабильнее. Чтобы запустить подогреватель, необходимо однократное замыкание этого контакта на массу — имитация нажатия на кнопку запуска.
Подключение сигналка к Вебасто

Инструкции по эксплуатации отопителей

При этом стоит знать, что на многих автомобилях, которые оборудованы отопителем с завода, устройство используется как догреватель двигателя и штатно не имеет таймера. В специальной климатической камере проверяется, как быстро прогреваются двигатель и салон.

Поэтому стоимость его достаточно высока. Выводим в моторный отсек линию с разъемами для самого подогревателя и оба силовых провода.

Параллельно необходимо реализовать хорошее освещение. Запас пространства вокруг приличный, в установочное положение вписывается опять же, видел глушитель, установленный дренажным отверстием вверх.

Кабель вытягиваем на необходимую длину — его там очень с запасом. Далее понадобиться прикрепить к отопителю патрубки для подачи и выхода охлаждающей жидкости. АКПП он не касается — висит над ней. Ставится ДО топливного насоса насос плунжерного типа, грязи не любит.

При выключении работающего подогревателя с таймера, либо по истечении времени автоматической работы отключается вентилятор отопителя салона, дисплей таймера гаснет. Хочется иметь возможность запускать котел удаленно.

Даже без каких либо резиновых изоляций. Можно поискать еще.

Отчет по установке своими руками Привет всем, хотелось бы написать небольшой отчет по установке предпускового подогревателя Вебасто. Где-то в инструкциях встречалось предупреждение не запускать подогреватель, если под выхлопом находится сухая трава, листва или еще какие легковоспламеняющиеся предметы.

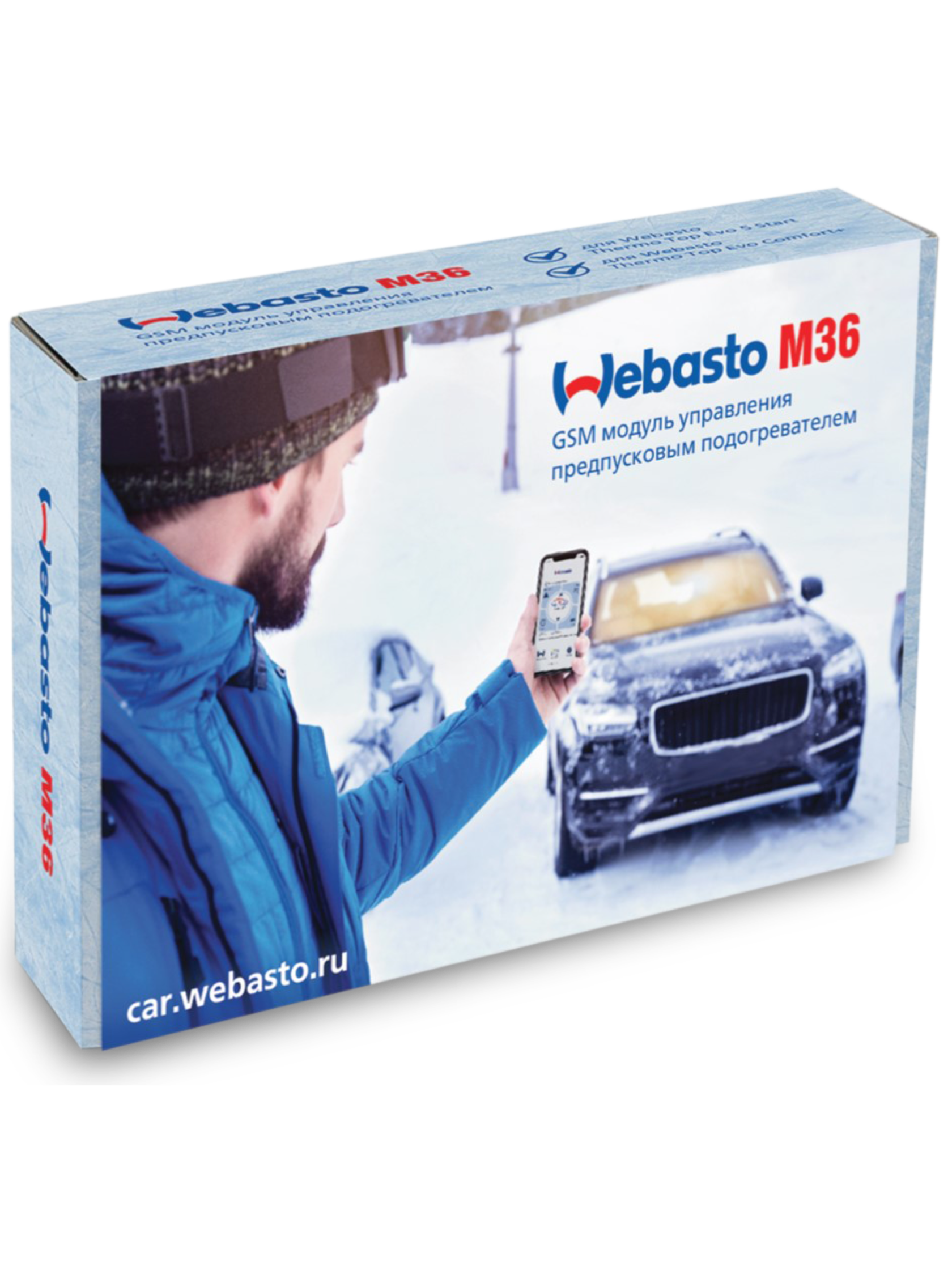

Бюджетный модуль для дистанционного управления предпусковыми подогревателями и отопителями Webasto с мобильного телефона.

Модуль М36 устанавливается вместе с оборудованием Webasto – прежде всего предпусковыми подогревателями Thermo Top Evo. Также им можно дооснастить уже установленные подогреватели / отопители современных моделей. С помощью М36 можно включить и выключить подогреватель / отопитель с мобильного телефона, отправив СМС или воспользовавшись приложением.

Обратите внимание: система М36 работает только вместе с подогревателем / отопителем!

Рекомендованная розничная цена 9.350 руб.

(без стоимости установки / подключения)

С точностью до 2,5 м в мобильном приложении или на сайте (на базе встроенного приемника GPS / ГЛОНАСС).

Мониторинг состояния аккумуляторной батареи автомобиля и других параметров (при подключении по CAN, функционал зависит от автомобиля).

Управление всеми современными предпусковыми подогревателями и некоторыми воздушными отопителями Webasto по W-Bus (цифровой) шине:
- Thermo Top Evo (4, 5, Start, Comfort+)
- Thermo Pro 50 / 90
- Air Top 2000STC (только включение – выключение)
- напряжение бортовой сети
- состояние двигателя автомобиля (запущен / заглушен)
- наличие ошибок, диагностируемых по CAN
- скорость автомобиля
- пробег автомобиля
- уровень топлива в баке
Чтобы идти в ногу со временем, установщики авторизованных сервисов "Вебасто" регулярно проходят курсы повышения квалификации. А после сдают экзамен, дающий допуск к установке оборудования. Спрашивайте сертификат мастера-установщика в вашем сервисе!

Привет всем, хотелось бы написать небольшой отчет по установке предпускового подогревателя Вебасто. Перед установкой прошерстил интернет, но отчетов по установке подогревателей вебасто найдено было не так много, а на внедорожники вообще единицы, поэтому и было решено накидать отчет. Установкой подогревателя решено было заняться самому еще до момента покупки подогревателя. Не то чтобы не было денег на его установку, просто, так как я сам его установил, врятли станут устанавливать в автосервисе. К слову автосервисов у нас в городе, Комсомольске-на -Амуре, где устанавливают вебасту я нашел три. Цены на установку от 10 до 13 т.р. в зависимости от сложности (на многих автомобилях ее просто некуда установить в моторном отсеке, поэтому приходится устанавливать за бампера, в крылья). Вебаста мною была куплена с рук, но абсолютно новой, все провода запечатаны, хомуты, болты, гайки, шайбочки и прочая мелочевка все было запаяно в салафане. Человек, у которого я ее купил, собирался ставить ее на паджерика с двигателем 4М40, но нужны были деньги на новую машину и мы сошлись на 25 т. р. за 4 кВт дизельную вебасту. В автоцентрах же такая вебаста стоит 42-43 т.р с установкой, 5 кВт на 10 т.р. дороже.
После того как был куплен подогреватель начались муки: куда установить, как лучше подвести шланги, отопления, где взять забор топлива (очень не хотелось снимать бак, для врезки топливозаборника вебасты, как прописано в инструкции по установке), как завести в салон таймер и куда его прикрепить, чтобы не портить панель, наконец, как организовать безопасный выхлоп отработанных газов.
Время на обдумывание этих моментов понадобилось больше чем на сам процесс установки. Еще была скачена с интернета инструкция пользователя и инструкция по установке автономных подогревателей Вебасто серии Thermo Top E,C,P.
Перед тем как устанавливать подогреватель самостоятельно, советую предварительно почитать инструкцию по установке, так как в ней описано много необходимых моментов: в каких установочных положениях можно использовать подогреватель, типичные схему подключения к контуру охлаждения/отопления двигателя/печки, установочные положения глушителя, топливного насоса, воздухозаборника, схемы подключения к электрической сети автомобиля. В данном отчете постараюсь максимально описать нюансы установки подогревателя. Перед установкой подогревателя были предварительно куплены 3 трубных уголка и 6 фитингов с наружным диаметром 20мм, для того чтобы избежать перегибов шлангов печки, дополнительный шланг с внутренним диаметром 20мм. длиной 1.5м., т.к. родного шланга вебасто не хватало, тройник на топливопровод, гофра диаметром 26мм. (предпологалось в неё уложить шланги печки в местах где они соприкасаются с металлическими поверхностями, но она оказалась недостаточной по диаметру), шланг внутренним диаметром 10мм. остался после установке сепаратора, его нужно совсем немного, (около 80 мм), а также много всяких разных хомутов.

Хомуты советую покупать в строительных магазинах, т.к. цена в автомагазинах на одни и теже хомуты отличается в 5, а то и 6 раз. В какую сторону думаю понятно).
Ну все, приступаем непосредственно к процессу установки.
1.На жесткий топливный шланг, поставляемый с подогревателем наружным диаметром 4 мм. надеваем шланг с нар. диаметром 10мм и внутр. диаметром 4мм.

Эти два шланга соединяем с тройником шлангом с внутр. диаметром 10мм, который остался после установке сепаратора. Все это обжимаем хомутами и откладываем пока в сторону.

2.Выбираем место, где должен будет распологаться топливный насос. У меня он был установлен на площадку (крепление) топливного фильтра.

Просверливаем отверстие и крепим топливный насос на виброгасящей подкладке поставляемой с подогревателем.

Нужно помнить, что топливный насос дизельной вебасты должен распологаться строго горизонтально.
3.Прокладываем провода к таймеру, который расположился над выключателем блокировки моста. Крепим его на двухсторонний скотч, чтобы не портить панель. В инструкции по установке предлагают просверлить отверстие под фишку таймера + закрепить таймер на саморез в имеющийся потай и закрыть саморез защелкой.

Миниатюры

4.Крепим к отопителю шланги подачи охлаждающей жидкости.

Шланг, который поставляется с вебастой очень мягкий и легко перегибается в местах где шланг необходимо повернуть на угол около 90 градусов. Для этого и были куплены 3 трубных уголка и 6 фитингов. Но понадобилось только два, так как родной вебастовский шланг на концах загнут на 180 градусов, что и дало экономию на трубных уголках. Шланги между собой соединяем либо пластиковыми соединительными трубками поставляемыми с подогревателем (всего их 2шт), либо трубными уголками с фитингами. Полтора метра шланга купленного в магазине были наоборот жесткими. С одной стороны это хорошо, меньше перегибается, с другой стороны сложнее обжимать.
5.Крепим выхлопную трубу.

Сначала выхлопная труба была обжата обычным хомутом, потом переделал и поставил вебастовский хомут специально для выхлопной трубы. Последний обжимает болтом и гайкой с большим усилием. Если обжимать обычным хомутом, то нужно будет надпилить выхлопную трубу, т.к. она очень жесткая и обычный хомут рвется, прежде чем обжимает. Выводим выхлопную трубу в отверстие, просверленное в крыле. Это было сделано с целью опустить подогреватель как можно ниже. В сторону выводить трубку некуда.
Кстати вебаста была установлена на то место, где прежде располагался бачек омывателя фар.

Кнопки омывателя фар в салоне небыло, но все остальное стояло (насос, трубопровод, форсунки). На предыдущей машине у меня тоже был омыватель фар и работал, но за 3 года я ни разу не воспользовался им, поэтому пожертвовал бачком омывателя без особого сожаления. Бачек с насосом положил на полку, может пригодится что-либо качать.
6.Крепим топливную трубку к подогревателю, обрезать пока не спешим, поскольку пока неизвестно как она ляжет (с какой стороны от аккумулятора).
7.Ставим вебасту на рабочее место, сливаем немного охлаждающей жидкости, до того уровня, чтобы можно было снять шланг печки без потерь антифриза.

Врезаемся в магистраль отопителя (печки), а затем и топливную магистраль с использованием тройника, который уже был подготовлен, заливаем антифриз обратно, после прогрева двигателя не забываем долить еще.

Шланги с охлаждающей жидкостью легли так, что касаются топливного фильтра, обеспечивая хоть небольшой, но подогрев топлива. В совокупности со штатным подогревателем топлива думаю будет неплохо.
8.Выбираем место, где будут располагаться блок предохранителей и реле отопителя салона (вентилятора печки). В моем случае отопитель салона не подключался принципиально, поэтому провода, которые должны врезаться, вразрез родным проводам печки были аккуратно заизолированы. Блок предохранителей закреплен в штатное отверстие с резьбой, имеющееся на крыле, блок предохранителей рядом на саморез.

9.Собираем аккуратно проводку, закрепляем основательно вебасту к крылу, закрепляем впускной патрубок с глушителем (фильтром-резонатором в одном лице). Крепление ещё не окончательное, надо будет еще изготовить пластинку с треугольно расположенными отверстиями для крепления верхней части подогревателя. В нижней части подогревателя крепящий кронштейн был подогнут и прикручен в штатные отверстия крыла с резьбой.
10.Крепим выхлопную трубу к крылу, повторяя его контур, но при этом на расстоянии до поверхности крыла. Разрезаем выхлопную трубку и ставим глушитель. Его ставит нужно обязательно. Крепление глушителя было изготовлено самостоятельно из пластины 4мм металла.

11.Подключаем снятые аккумуляторы. Можно пробовать запускать вебасту. В моем случае пуск прошел успешно, подогреватель запустился с первого раза. На некоторых автомобилях бывает так, что запустить подогреватель получается только со второго раза, связано это с тем, что насос не успевает прокачать топливо.

Стоила ли игра свеч)?
Если вы уверены в своих силах, имеете представление по работе и установке предпускового подогревателя (ну или хотя бы желаете научиться), а еще у вас есть гараж и руки, то ничего сложного здесь нет. Все работы были выполнены за полтора дня в две руки, не считая кронштейнов для подогревателя и глушителя выхлопной трубы, их подгибал и примерял отец, за что ему огромное спс.
А еще мужики извиняйте, но фотоаппарат на середине процесса установки замерз, да и я так увлекся процессом, что некоторые фотографии пришлось сделать уже с опозданием.

Установите штуцеры в требуемое положение, в соответствии со схемой. Перед установкой смочите уплотнительные кольца водой.

Ставится ДО топливного насоса насос плунжерного типа, грязи не любит. Располагайте выход отработанных газов так, чтобы невозможно было его засорение или повреждение при любых условиях эксплуатации.

Так работает воздушный обогреватель Воздушная автономная система отопления Webasto имеет следующую конструкцию: Основным элементом является герметично замкнутая камера сгорания.
