В этой статье попробую описать процесс установки электростеклоподъемников на Ланос. Почему попробую? Потому как дело было давнее, 5 лет уже прошло как я купил свой ланос и как устанавливал все дополнительное оборудование поэтому мог какие то мелочи уже и позабыть, но, все же у меня остались записи и фото этого процесса, так как весь процесс установки, еще когда и своего блога не было и мыслей о том, чтобы публиковать такие вот руководства все же старался как можно подробнее запечатлеть процесс.
Прикупил я себе вот такие стеклоподьемники:
Это они уже собраны, продаются они раздельно, моторы отдельно, трапеции отдельно. Ставил я только на перед, поэтому процесс установки будет только для передних подьемников, хотя принцип тот же естественно.
Итак, начнем. Снимаем карту двери и снимаем ручной стеклоподьемник. К сожалению, этих фото нет, но там и показывать особо нечего. Опускаем немного стекло, чтобы можно было добраться до болтов крепления, откручиваем трапецию – 2 болта сверху и два снизу, + два болта – возле ручки подьема/опускания и откручиваем само стекло от ручного подьемника. И вытаскиваем ручной подьемник. “Закидываем” электростеклоподьемник прикручиваем все на свои места – все отлично встает, что радует конечно, не приходится ничего подгонять самому. В принципе, со снятием/установкой подьемников, проблем возникнуть не должно, все там довольно просто и понятно.
Дальше переходим к более интересному – подключению электропроводки.
С мотора подьемники у меня выходит синий и рыжий провода.
Для движения вверх:
Для движения вниз:
все наоборот, тоесть
Естественно за полярность будет отвечать сама кнопка, так что тут не стоит заморачиваться. Это я написал для общего развития так сказать. Цепляемся к этим проводам и протягиваем через белую колодку в двери, просверлив нужного размера отверстия, в салон автомобиля. Я брал сечением где то 1,5-2 мм.кв. В любом случае меньше 1,5 сечение проводов брать не стоит, лучше больше.
Плюс 12В я брал постоянный, чтобы электроподьемники не зависели от того, повернут ли ключ зажигания в позицию “ON”. Если мне не изменяет память, а вернее мои фото записи, то вот это постоянный +12В, но в любом случае ОБЯЗАТЕЛЬНО ПРОВЕРЬТЕ сами еще раз (красный с черной полоской):
Ищем его возле блока предохранителей. Если хотите, чтобы подъемники работали только при включенном зажигании, то соответственно и подключаем +12В к проводу, на котором появляется напряжения при положении ключа в положение “ON”. Опять же, если я ничего не путаю, то провод это красный:
Обязательно прозвоните перед подключением, правильные ли провода.
Цепляюсь я очень просто – беру немного снимаю обмотку по всей окружности провода, при этом не разрезая сам провод и обычной скруткой хорошенько прикручиваю свой.
Ставил я кнопки управления электростеклоподъемниками возле ручника. Поставил ВАЗовские кнопки. Вот как это выглядит:
Соответственно все необходимые провода и тянем сюда же.
Габаритные размеры кнопок:
И схема подключения кнопок:
Дополнительно я еще поставил доводчик Sheriff PWM-200. Его я запихнул тоже в ту же коробку где и стояночный тормоз. Сам доводчик небольшой, так что прекрасно там все уместилось.
В принципе описывать всю схему подключения через доводчик, наверное, не имеет смысла. Так как и доводчики у всех разные могут быть, соответственно и схема подключения может отличаться. Да и к каждому модулю управления электростеклоподъемниками (он же доводчик) идет подробная наглядная инструкция и схема, где все четко расписано, и если вы уж взялись самостоятельно устанавливать электрические подьемники, то тут проблем возникнуть не должно. Но если что спрашивайте в комментариях, чем смогу помогу. Может кому пригодится, вот схема подключения модуля Sheriff PWM-200 (для увеличения кликните по изображению):
На скане некоторые мои пометки по подключению :).
Если ставить без доводчика, то, придется ставить еще и дополнительно реле, в моем же случае я не ставил ничего. Да, кстати, плюсовой провод, обязательно подключайте через предохранитель, ампер на 20-25.
А вот собственно сама схема подключения электростеклоподъемников:
Естественно это схема для подключения к стандартным (заводским) Ланосовским кнопкам. В принципе там подключать особо нечего. Смотрите по схеме и все получится.
И не спешите все собирать – ставить карты дверей и т.п. Сначала подключите, проверьте все работает и правильно ли работает, хорошенько все заизолируйте, а потом уже начинайте собирать все до кучи так сказать.
Удачной установки. Будут вопросы – задавайте в комментариях. С удовольствием отвечу!
Сделал заказ. Отреагировали быстро. Думал, ждать буду 2 недели, доставка в Севастополь, а тут. 5 дней и они у меня.
Через неделю нашел время, и взялся за установку стеклоподъемников.
Подключил провода к прикуривателю, плюс и минус. Проверил работу и подключение. Электромеханизм заработал. Осталось установить.
Разобрал дверь. Раскрутил болты.
Опустил стекло ниже, чтобы открутить зажимы.
Потом зафиксировал стекло в самом верху и снял старый механизм.
Установил электоростеклоподъемник. Но болты до конца не закручивал.
После чего подключил проводку и опустил держатель для стекла.
Опускаем стекло, которое мы раньше фиксировали вверху. И наживляем болты.
Поднимаем, опускаем стекло несколько раз. Смотрим, чтобы ничего не мешало. А только после этого затягиваем все болты.
Между дверьми снимаем разъем.
Вынимаем провода, чтобы просунуть их в дверь через разъем. И там подключаем.
Кнопки решил врезать возле КПП, мне так удобно. Предварительно наметив.
Канцелярским ножом все подправил.
В двери заглушки и вперед.
И Вам, Дмитрий Александрович, удачи! И спасибо за подготовленный отчет. Обещанный приз мы перечислим Вам на счет мобильного телефона.
Электростеклоподъемники для шевроле ланос
Необходимые комплектующие и инструменты
Сразу предупреждаем – приведенная схема имеет несколько нетрадиционный вид, поскольку в ней нет реле. На работоспособность это не влияет.
Список комплектующих таков:
Все манипуляции можно разделить на 2 категории – установка и подключение. Для каждой из них нужны различные инструменты и материалы.
Для установки:
- крестовая отвертка;
- тонкая плоская отвертка или что-то наподобие металлического вязального крючка;
- гаечный ключ на 10;
- литол для смазки.
Также будут совсем не лишними еще одна пара рук, так что пригласите ассистента.
Для подключения:
- 14 метров проводов;
- 6 обычных клемм (вообще нужно 4, но полезно взять с запасом). Подбирать их лучше по месту, т.е. приходить в магазин за ними, взяв моторчик с собой;
Заметим, что ниже приведен список работ для автомобиля с сигнализацией (в данном случае – «Sheriff XZ-900″). Если у вас ее нет, процесс несколько упростится.
Как установить стеклоподъемники на Ланос
1) Первым делом требуется снять обшивку дверей. Начинать лучше с накладки для зеркала (потяните к себе, и все снимется), демонтируйте ручку стеклоподъемника. Обратите внимание на скобу на фото:
Снять ее можно тонкой маленькой отверткой или проволочным крючком (вязальный тоже пойдет).
2) Выкрутите винт в дверной ручке.
3) Затем сделайте то же с 3-мя винтами в нижней части.
Аккуратно снимите обшивку. Она на клипсах, и если переусердствовать, они сломаются. Можно помогать себе отверткой.
4) Пространство под обшивкой обклеено полиэтиленом. Снимите его и отложите в сторону – потом наклеите обратно при сборке. Возьмите снятую ручку стеклоподъемника и аккуратненько, вытянув скобу, опускайте стекло, пока не увидите белую планку с маленькими шурупами. Их надо открутить.
5) Следующий этап – снятие трапеции. Она держится на 6-ти гайках, разобраться с ними поможет ключ на 10.
6) Теперь отвлекитесь и соберите двигатель ЭСП с его трапецией. Отрегулируйте новую трапецию так, чтобы белая планка при установке была на 15 см. выше крайнего нижнего положения – так вы облегчите сборку.
Тут желательно попросить ассистента помочь вам. Впрочем, если изловчиться, можно и одному. Подняв стекло до упора вверх, вытащите старую трапецию, после чего ставьте новую в сборе с моторчиком. Свободного места станет меньше, и количество гаек возрастет до 7 за счет двигателя ЭСП. Закрутите их.
7) Опустите стекло, стараясь не перекашивать его, и приладьте планку на место, завинтив шурупы.
На этом же этапе установите и провод в паре с клипсой, идущий к мотору. Правильное положение найти нетрудно; ориентируйтесь по отверстию для клипсы.

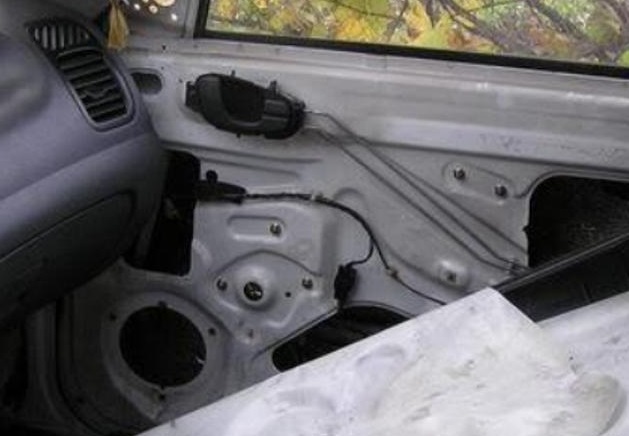

8) Провод расположите так, как показано на фото:
В идеале по центру отверстий в двери должна располагаться трапеция. Если все так и есть, закрутите все крепежные соединения.
Финальный штрих – нанесение литола на трущиеся части. С установкой покончено.
Подключение стеклоподъемников на Chevrolet Lanos
1) Первым делом надо снять клеммы с АКБ.
2) 14 метров проводов нужно, чтобы уложить по 2 провода длиной 3,5 м. в каждую дверь. Общий метраж взят с запасом – лишнее можно отрезать.
3) Очень желательно приобрести ответную часть для блока кнопок. Можно все сделать без них (т.е. соединить провода с контактами кнопок через 5 маленьких клемм), но это менее надежно.
Ниже представлено фото, как все это должно выглядеть:
4) Самые большие трудности связаны с переходом от двери к кузову, а именно с неудобно расположенной фишкой, которая прячется под резиновым гофрированным чехлом. Его видно, если открыть дверь.
5) Снимите гофру, потянув в направлении от кузова. Вы увидите фишку и 4 язычка ее крепления (показаны стрелками):
Их надо отщелкнуть, чтобы снять фишку. Главная проблема – добраться до язычка у крыла, для чего вам придется немало потрудиться. Отщелкнув язычки, вытяните фишку, насколько возможно, и начинайте монтировать проводку.
6) Для пущего комфорта 2 провода длиной в 3 метра следует оснастить клеммами (их надо обжать) и термоусадочной трубкой, а затем смотать изолентой. И уже в таком виде тянуть. Также облегчить жизнь может 1-метровый прут тонкой проволоки с петлей на конце – так провода протаскивать будет чрезвычайно просто.
7) Технология протяжки проводов такова.
8) Переместив в сторону блоки, вы получите доступ к искомому отверстию.
9) Берем нужные концы проводов и засовываем их в открывшуюся дырку, после чего протаскиваем в салон.
Возьмите какой-нибудь измерительный инструмент и узнайте, сколько сантиметров провода требуется, чтобы он достал до моторчика и при этом остался некоторый запас. Лишнее отрежьте или уложите в двери. Далее принимайтесь за белую колодку и ее гофру.
Здесь есть немаловажный нюанс: резиновый чехол сначала натягивается на белый пластик, который не вставлен в кузов. На нем есть 2 выемки, а выступы находятся в гофре. Совместите их, натяните резину на маленький обод (чтобы не соскакивала), и только потом всю конструкцию в сборе устанавливайте на ее место.
С левой стороной готово, с правой все будет аналогично, только вместо предохранителей откручивать (или сдвигать, там так можно) придется блок управления мотором.
Как подключить доводчик стекол Sheriff PWM-200
1) О доводчике и о том, как его подключить, нужно поговорить отдельно. Но сначала – комплект его поставки.
Как видно, он состоит из 2-х мотков проводов (условно назовем их №1 и №2), корпуса доводчика, инструкции и коробки.
2) При установке первым делом нужно наметить, где он будет стоять. Вопрос небанальный, ибо размер его проводов ограничен – их может просто не хватить, и придется заниматься наращиванием. Лучше всего поставить доводчик здесь:
Если что, это вблизи ручника.
Здесь безо всяких дополнительных креплений он будет хорошо прижат, к тому же достать устройство в случае чего несложно.
3) Если вы решили сделать все без доводчика, то провода надо тянуть с обоих сторон тоннеля. Минус располагается неподалеку от прикуривателя, а масса подключается там же, где она располагается у блока микроклимата – в районе 2-х пластин, прикрепленных к передней панели.
Однако провод +12 вольт в обоих случаях нужно протащить к блоку предохранителей. Там он присоединятся к толстому проводу красной окраски, на фото обозначен стрелкой (фото иллюстрирует конструкцию в сборе).
В проводе жгуте №1 осталось 5 свободных проводов. Зеленый и синий пойдут к левой двери; их собратья с черными полосками пойдут к двери правой, ну а полностью черный провод станет массой.
5) Теперь надо соединить провода из жгута с теми, которые протянуты в салон из дверей (важно ничего не перепутать!), а массу поставить на свое место. В данном случае это здесь:
Жгут №1 полностью подключен, пора приниматься за жгут №2.
Некоторые провода из этого жгута не понадобятся. Пригодятся только черно-белый, желтый, коричневый, фиолетовый и оранжевый. Их кончики следует зачистить.
Подключаться они будут к блоку кнопок, и сделать это надо через ранее упомянутую фишку.
6) Провода, торчащие из фишки, требуется соединить с таковыми из жгута №2 в строгом соответствии с самодельной схемой, представленной ниже:
7) Если вы желаете, чтобы окна автоматом закрывались при включении сигнализации, ее бело-зеленый провод (идущий из блока) скрутите воедино с черно-белым проводом жгута №2.
При трудностях с поиском требуемого, вот вам фото.
8) Обратите внимание на стрелку, указывающую на фишку с кучей проводов – она-то и нужна. Чтобы отыскать бело-зеленый провод, отключите фишку и снимите изоленту, а когда нашли, подсоедините к нему черно-белый провод посредством термоусадочной трубки и изоленты.
10) На этом этапе систему можно протестировать. Если возникнут неисправности, исправлять их, когда все разобрано, несравненно проще.
Когда вы убедились, что все работает, как часы, прихватите провода стяжками (чтоб не мешались) и спрячьте под передней панелью, а потом соберите обратно все то, что разобрали. Не забудьте поставить заглушки, иначе в обшивках будут зиять неопрятные дыры.
Как видите, процесс установки стеклоподъемников Chevrolet Lanos весьма сложен, требует много времени и упорного труда, а еще определенных познаний в автоэлектрике. Так что если вы не уверены в своих силах, не стесняйтесь обратиться к более опытным людям, используя различные интернет-форумы и личные знакомства – так вы подстрахуете себя от ошибок.
