Установка передней подвески газ 31105 на газ 21

Обновлено: 11.02.2025

Имея в собственности Волгу не раз сталкивался с ремонтом передней подвески. Этим приходилось заниматься на 24-ой Волге, на 29-ой и на ГАЗ-3110. Манипуляции не слишком сложные, но довольно трудоемкие.

Столкнувшись на ГАЗ-3110 в очередной раз с заменой шкворней, начал думать. Размышления постепенно перешли в воспоминания и я попытался посчитать, сколько раз я менял шкворня, резьбовые втулки и сайлентблоки.

Конечно, все не вспомнишь, но ходимость основных агрегатов в памяти запечатлелась хорошо. Шкворня и подшипники выхаживали у меня по 50-100 тыс. км. Колодки на барабанных тормозах ходили до 40 тыс. км и примерно столько же выхаживали резьбовые втулки.

1. Поиск шаровой подвески ГАЗ-31105

Начал интересоваться, сколько стоит новая передняя подвеска ГАЗ-3110 в сборе в магазине. Оказалось, что цена очень даже существенная - 30 тыс. руб. Вкладывать такие деньги в старенькую машину желания никакого не было.

Масла в огонь подлил знакомый таксист на ГАЗ-31105, который на родной подвеске отъездил 250 000 км и кроме колодок ничего не менял. Таких результатов мне на шкворневой подвеске никогда не удавалось достичь.

Заехал на станцию технического обслуживания с просьбой, если возможно, переделать подвеску со шкворней на шары. Ответ сотрудников меня обескуражил, т.к. переделывать подвеску они отказались по причине дороговизны и неудачности исполнения шаровой подвески, но предложили отремонтировать родную подвеску.

Спустя время, встретил старого знакомого и разговорился с ним. Он мне поведал, что в сервисе просто мутят воду, а на самом деле новая подвеска ходит очень хорошо и стоит б/у примерно 10 тыс. руб.

Также знакомый сообщил, что через недельку его друг на служебной Волге будет менять свою подвеску на новую, а старую шаровую выставит на продажу. Через неделю я ему перезвонил и узнал, что подвеску можно забирать. Доехали с ним до завода, а там я расплатился и загрузил шаровую подвеску в багажник.

2. Замена передней подвески ГАЗ-3110 на подвеску ГАЗ-31105

Вернувшись домой, я не стал терять время и в ближайшую субботу приступил к замене подвески. Для этого, поднял переднюю часть автомобиля домкратом и подложил под пороги бруски. Затем, снял колеса, отсоединил тормозные шланги, выбил рулевой палец из сошки и снял маятник с подрамника. Далее, открутил крепления сайлентблоков стабилизатора и брызговик двигателя.

Следующим шагом, открутил подушки двигателя от лап и установил за балкой ромбический домкрат, после чего немного приподнял двигатель. Открутил болты крепления верхних рычагов с каждой стороны и вытащил с рамы пластины гайки. Далее, открутил четыре болта снизу и снял балку в сборе. Оттянул ее в сторону и приступил к установке балки с шарами.

Сначала закрепил нижние болты без затяжки, а потом поставил горизонтальный болты крепления верхних рычагов и капитально протянул все.

Подставил домкрат под нижний рычаг и приподнял цапфу. Потянул немного ступицу вверх и вниз на левой стороне машины - люфтов не обнаружил. Аналогичным способом проверил правую сторону и получил такой же результат.

После этой проверочной процедуры подсоединил тормозные трубки, поставил на место тягу стабилизатора и прикрутил подушки двигателя.

Далее, поставил рычаг маятника. Брызговик двигателя пришлось крепить подольше, т.к. при его демонтаже многие болты и винты просто обломились - высверлил их и нарезал резьбу на 8.

Настало время снимать сошку с рулевого механизма. Эта операция заняла много времени, но мне никак не удавалось достичь желаемого. С помощью болгарки дела пошли быстрее и сошка была снята. Установка новой сошки прошла гладко и к ней была прикручена рулевая тяга.

Дело в том, что сошки на автомобиле с гидроусилителем разные для старой и новой подвески. Это нужно учитывать при переоборудовании.

Далее, поставил колеса, протянул их и приготовился прокатится на новой шаровой подвеске. Времени на замену шкворневой подвески на бесшкворневую потратил около 5 часов и не сказать, чтобы сильно спешил.

3. Впечатления от замены

Выехав на дорогу, я сразу почувствовал, что возросла четкость управления машиной. Даже появилось чувство уменьшения радиуса поворота автомобиля. Ямы машина стала проходить на более высокой скорости, благодаря толстому стабилизатору поперечной устойчивости. Волга перестала сильно крениться в поворотах и главное, пропала вальяжность и желание плавать по дороге.

Схождение я на автомобиле не делал, но за резиной первое время смотрел очень тщательно и никакого повышенного износа по истечении месяца не заметил.

Летом ездил на машине на море и провел там около месяца. Отдых дело хорошее и время пролетает незаметно. Когда возвращался домой с Джубгы, то не очень то торопился и двигался в размеренном темпе с остановками на еду. Таким образом добрался до Москвы за 18 часов, а через три месяца мне пришел единственный штраф на 100 рублей. Оказалось, превысил скорость в районе Краснодара.

В среднем 55 литрового бака бензина хватает на Волге на 500 км, а бака сжиженного газа при 120 км/ч по спидометру приблизительно на такой же километраж, но приходится быть более осторожным с педалью газа.

На шаровой подвеске по сегодняшний день, я наездил около 30 000 км и ничего с ней за это время не делал. Считаю, что новая шаровая подвеска гораздо лучше старой шкворневой, стоит один раз переставить и многие проблемы уходят в прошлое.

ГАЗ 21Р установлен двигатель Toyota модели 2UZ-FE, установлена передняя подвеска ГАЗ 31105 в сборе с рулевым управлением, тормозными механизмами ГАЗ 31105, задний мост Volvo-940, передние сиденья BMW X5, фары головного света Jeep Wrangler.

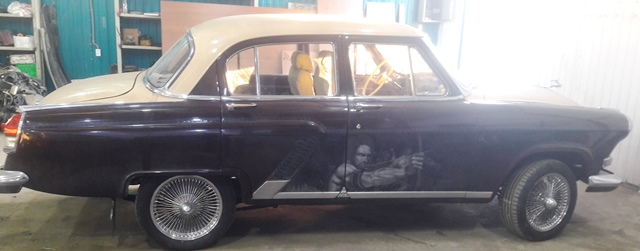

Газ-21 тюнинг ходовой части + замена двигателя на Тойота 2UZ-FE Вид сбоку

Демонтирован штатный бензиновый двигатель модели ГАЗ-21. Установлен двигатель модели 2UZ-FE с автоматической коробкой передач (КП) в сборе с использованием штатных упругих элементов (кронштейны, подушки); подсоединено электрооборудование (провода, датчики, электронный блок управления); подсоединены система питания, охлаждения и выхлопная систему от штатной комплектации двигателя 2UZ-FE.

Систему питания подсоединена с помощью стандартных элементов (штуцеры, трубопроводы, шланги), при этом особое внимание обращено на герметичность соединения. Сборка систем двигателя осуществлена монтажными элементами заводского изготовления. Устанавливаемые на двигатель насос гидроусилителя руля и генератор обеспечивают требуемый уровень энергии для питания потребителей автомобиля.

Демонтирована штатная передняя подвеска в сборе с рулевым управлением и тормозными механизмами. Взамен штатной, установлена подвеска в сборе с рулевым управлением (рычаги, рулевая рейка, рулевые наконечники) и тормозными механизмами в сборе от а/м ГАЗ 31105. Геометрические параметры рулевого управления соответствуют а/м ГАЗ 31105. Характеристики упругих элементов подвески обеспечивают выполнение требований к устойчивости и управляемости транспортного средства. Обеспечивается работоспособность при максимальных динамических нагрузках; стабильность характеристик упругих элементов подвески; отсутствие вредных контактов в пределах полного хода подвески; демпфирующие характеристики; температурные характеристики; работа без стуков и заеданий. В процессе установки тормозных механизмов использовались штатные монтажные элементы, при этом обеспечена герметичность соединения тормозных шлангов. Регулятор тормозных сил настроен таким образом, чтобы обеспечивалась необходимая эффективность и распределение тормозных усилий по осям автомобиля в соответствии, с требованиями Правил ЕЭК ООН №13. Тормозная система соответствует п.1 Приложения №8 ТР ТС 018/2011.

Установлены сертифицированные шины (Правила ЕЭК ООН № 30 и 117) и диски (Правила ЕЭК ООН № 124) размерностью 215/55R17, о чем свидетельствует маркировка со знаком официального утверждения. Произведена тарировка спидометра, при этом выполняется условие п.5.3 Правила ЕЭК ООН №39.

Демонтирован штатный задний мост. Взамен штатного, установлен задний мост в сборе с тормозными механизмами от автомобиля Volvo 940. Задний мост установлен в штатные места штатными крепежными элементами. Автоматическая коробка передач и задний мост соединены при помощи сертифицированного карданного вала. В процессе установки тормозных механизмов использовались штатные монтажные элементы, при этом обеспечена герметичность соединения тормозных шлангов. Регулятор тормозных сил настроен таким образом, чтобы обеспечивалась необходимая эффективность и распределение тормозных усилий по осям автомобиля в соответствии, с требованиями Правил ЕЭК ООН №13. Тормозная система соответствует п.1 Приложения №8 ТР ТС 018/2011.

Демонтированы штатные передние сиденья. Взамен установлены бывшие в употреблении сиденья от а/м BMW X5. Сиденья установлены в штатные места, штатными крепежными элементами. Все сиденья оборудованы сертифицированными ремнями безопасности в соответствии с требованиями Правил ЕЭК ООН №14 и 16.

Демонтированы штатные фары головного света. Взамен штатных, установлены фары от а/м Jeep Wrangler. Подсоединены штекерные соединители электропроводки и элементы крепления фары к кузову. Расположение и количество светотехнических элементов соответствует Правилам ЕЭК ООН № 48.

Транспортное средство перекрашено в комбинированный цвет.

На ТС предусмотрены места для крепления регистрационных знаков в соответствии с требованиями п.4 приложения № 7 ТР ТС 018/2011.

Газ-21 тюнинг ходовой части + замена двигателя на Тойота 2UZ-FE Вид сбоку Газ-21 тюнинг ходовой части + замена двигателя на Тойота 2UZ-FE Вид спереди Газ-21 тюнинг ходовой части + замена двигателя на Тойота 2UZ-FE Вид сзади Газ-21 тюнинг ходовой части + замена двигателя на Тойота 2UZ-FE Информационная табличка

Передняя подвеска ГАЗ 21 представляет собой балку, на которой через рычаги крепятся поворотные кулаки, поворот кулаков осуществляется на шкворнях. Подвеска является независимой, плавность хода достигается за счет пружин и амортизаторов.

Так выглядит передняя подвеска для волги Газ 21

С каждой стороны балки крепится нижний и верхний рычаг каждый рычаг составной (состоит из двух частей);
На нижних рычагах (приблизительно по центру) крепится площадка для пружины, верхней площадкой для пружины является сама балка;
Другие концы рычагов через резьбовые шарниры соединяются шкворневой стойкой;
На стойке через подвижное шкворневое соединение крепится поворотный кулак со ступицей;
На ступице крепится колесо (колесный диск с шиной);
Амортизатор крепится внутри пружины и гасит ее колебания;
Стабилизатор поперечной устойчивости делает машину более устойчивой на поворотах, крепится на четырех точках: по краям через стойки стабилизатора к нижним рычагам, и к балке по краям через резиновые подушки.

Ремонт подвески

Проблемным в передней подвеске ГАЗ 21 является шкворневое соединение.

Так выглядит шкворневое соединение подвески

Шкворень устанавливается в латунных втулках, и при недостаточной смазке эти детали быстро изнашиваются. В результате износа появляется люфт, в подвеске возникают стуки, автомобиль становится плохо управляемым. Но в подвеске могут быть и другие неисправности, сначала следует рассмотреть признаки их возникновения.

Признаки неисправности передней подвески:

Стуки и скрипы в передней части автомобиля;
Увод машины в сторону при движении в прямом направлении;
Раскачивание автомобиля при движении по неровной дороге и на поворотах;
Появившаяся вибрация;
Преждевременный износ протектора шин;
Крен автомобиля на одну сторону;
Гул в районе передних колес во время движения, причем, на скорости гул возрастает.

Схема устройства передней подвески

Есть множество причин возникновения дефекта в ходовой части ГАЗ 21, вот некоторые характерные поломки:

Выход из строя амортизатора. При таком дефекте автомобиль раскачивается в вертикальной плоскости на неровной дороге;
Поломка пружины, с такой поломкой машина накреняется, и в подвеске появляется стук;
Износ втулок стабилизатора – в этом случае ухудшается управляемость автомобиля на крутых поворотах;
Люфт в шкворневом соединении;
Срабатывание резьбовых втулок. Во время движения при изношенных втулках слышны характерные щелчки в подвеске;
Износ подшипников ступицы. Неисправность определяется по характерному гулу во время движения.

Шприцевание подвески

Чтобы шкворни не подвергались преждевременному износу, подвеску необходимо периодически смазывать (шприцевать).

Такую операцию рекомендуется проводить приблизительно раз в 5-7 тыс. км пробега, и если машина эксплуатируется в дождливую погоду, то можно подвеску смазывать и чаще.

В качестве смазки рекомендуется применять трансмиссионное масло ТАД-17 или нигрол. Как шприцевание происходит:

Автомобиль необходимо установить на смотровую яму или подъемник;
Затем следует повернуть руль до конца вправо или влево для того чтобы получить доступ к точкам смазывания;
Нужно найти эти точки. На каждой стороне подвески предусмотрено три масленки для шприцевания: сверху в резьбовом соединении, и ниже на стойке в местах, где шкворень устанавливается во втулках. Чтобы вода и грязь не проникала в масленки, они защищены резиновые колпачками;

Процесс шприцевания подвески для Волги 21

Замена подшипников ступицы

Гудящий подшипник выявляется с помощью несложной диагностики. Для этого:

Ослабляют гайки переднего колеса;
Поднимают машину домкратом и снимают колесо;
Прокручивают ступицу руками, прислушиваясь к звукам. Неисправный подшипник издает характерный звук при вращении.

Если загудел подшипник ступицы, не следует сразу торопиться его менять. Возможно, требуется только регулировка. Если при снятом колесе в ступице выявляется люфт, то его нужно убрать. При тугом вращении колеса ступичную гайку ослабляют. Замену подшипника производят следующим образом:

Снимают колесо, установив машину на домкрате;
Демонтируют защитный колпачок ступицы;
Вынимают шплинт гайки ступицы;
Откручивают ступичную гайку;
Снимают ступицу в сборе с подшипниками;
Вынимают сам подшипник (он состоит из двух частей и выходит из ступицы легко). А вот обойму демонтировать не так просто. Ее выпрессовывают из ступицы с помощью специального съемника;
Запрессовывают новую обойму подшипника. Для того, чтобы ее установить необходимо хорошо нагреть ступицу, а саму обойму охладить;
Устанавливают новые подшипники, набивают смазку (Литол) в подшипник и ступицу в сборе монтируют на цапфу поворотного кулака;
Закручивают гайку ступицы и производят регулировку, ступица должна вращаться свободно, но без люфтов;
Затем устанавливают шплинт. Если корончатая гайка не дает шплинту войти в отверстие в цапфе, гайку слегка поворачивают в любую сторону.

Вот и все, осталось только закрепить колесо и проверить работу подшипника на ходу.

Замена шкворней

Замену шкворней производят при обнаружении люфтов в соединениях.

Процесс замены шкворней на Волге газ 21

Для того, чтобы определить люфт, достаточно вывесить переднее колесо на домкрате и покачать его вверх и вниз. При обнаружении люфта шкворни необходимо поменять.

Заводские технические характеристики и дизайн автомобиля не всегда устраивает владельцев транспортных средств. Доработка (тюнинг) автомобиля до желаемого уровня производится довольно часто, и машина после таких усовершенствований приобретает новые качества.

Темно синий тюнинг Волги 21

Тюнингованный автомобиль отличается от серийной модели своей оригинальностью, неповторимостью и особыми характеристиками.

Доработка ГАЗ 21

Тюнинг кузова

Как бы хорошо не сохранился кузов, в любом случае он нуждается как минимум в покраске.

Восстановленный и покрашенный в темно-вишневый цвет кузов Волги 21

А так как сейчас появилось множество новых современных красок, которых в прошлом веке не производилось, ретро автомобилям стараются придать необычный, оригинальный вид.

Современные технологии позволяют осуществить следующие виды внешнего покрытия кузова и кузовных элементов:

Матовое покрытие стало сейчас очень модным, но стоимость работ и материалов обходится недешево. К тому же, при повреждении любого участка кузова перекрашивать придется весь корпус. Дело в том, что при попытке отполировать поврежденный участок матового покрытия он превращается в глянцевый, и машина получается пятнистая. Виниловая пленка выглядит куда предпочтительнее, но и у нее есть свои недостатки.

Волга тюнингованная в матовый темный цвет

Качество покрытие далеко не такое идеальное, как при покраске, да и не каждый мастер сможет выполнить подобную работу качественно.

Еще одним видом внешнего тюнинга является переделка кузова седан в кабриолет. Для этого отрезается крыша, но на кузове остается лобовое стекло со стойками и передняя часть крыши. На задних дверях полностью отрезаются верхние рамки, на передних дверях передняя часть рамки остается.

Следует отметить, что на ГАЗ 21 стараются не добавлять дополнительных обвесов и тюнингованных бамперов – обвес уродует внешний вид легендарного авто.

Тюнинг салона

Пример тюнинга салона газ 21

Двигатель и коробка переключения передач

В отличие от салона и кузова в тюнинге двигателя применяются разнообразные конструктивные решения. Самым простым решением является капитальный ремонт существующего силового агрегата. Главное – чтобы сохранился в приличном состоянии блок цилиндров, а остальные детали можно взять от ульяновского мотора УМЗ-417.

Пример Волги 21 с установленным мощным двигателем

Передняя подвеска

Оригинальная передняя подвеска ГАЗ 21 не предназначена для быстрой и динамичной езды, поэтому часто подвергается модернизации. В частности, своими руками умельцы неоднократно на модель 21 устанавливали шаровую подвеску ГАЗ 31105.

Но в этом случае приходится переваривать лонжероны, они берутся от машины ГАЗ 2410.

Задняя подвеска

Проще всего модернизировать задний мост, заменив на нем только главную пару. Пара подходит от моста ГАЗ 2410 с передаточным числом 3.9. также устанавливают мосты от иномарок, например, от Вольво моделей 700-ой и 900-ой серии. Но в случае с иномарками придется подгонять крепления моста и модернизировать карданный вал.

Пример доработки задней подвески на ГАЗ 21

Конечно, можно доработать ГАЗ 21 современными техническими устройствами – установить хорошую сигнализацию, в багажнике разместить сабвуфер и усилитель звука. Но это уже детали, основной тюнинг ГАЗ 21 заключается в усовершенствовании ходовых качеств.

Одним из главных преимуществ ГАЗ-31105 является безшкворневая подвеска. Отличием такой конструкции является улучшенная выносливость. Шум и стук во время движения теперь не так часто будут досаждать водителю и пассажирам этого автомобиля. К тому же теперь нет необходимости делать периодическое шприцевание системы, а ремонт и эксплуатация волги 31105 стали заметно проще и удобнее.

Внешний вид сбоку автомобиля ГАЗ 31105

Устройство передней подвески

Схема передней подвески – безшкворневая, расположенная на рычагах, с кручёными пружинами, шаровыми, амортизаторами и стабилизатором. В её основании находится балка, выполненная из закалённого сталистого металла, на ней расположены все основные детали конструкции. Прочность её соединения с рамой даёт наличие тяги, прикреплённой к лонжеронам одним концом, а другим – скреплённой с её центром.

Конструкция и устройство передней подвески на автомобиле Волга 31105

С боков к ней приварены пружины и крепежи кронштейнов верхних рычагов. Шток верхнего рычага прикручен к основанию кронштейна с использованием болтов и шпилек. Между балкой и штоком рычага расположены 2 комплекта уплотнительных резинок, корректирующих углы наклонов оси.

Верхний рычаг изготовлен из углеродистой стали, крепится двумя болтами сквозь сайлентблоки. На внешнем крае этого рычага имеется платформа, в которой имеются специальные проёмы для крепления шаровой (соединение выполнено с помощью четырёх болтов).

Строение нижнего рычага соединено из двух элементов: переднего и заднего, изготовленных из той же углеродистой стали. Соединяются они с помощью пружины. Внешние края обоих элементов рычага скреплены одним болтом. Внутренние края держатся с использованием двух болтов сквозь сайлентблоки и соединены с балкой.

Так выглядит передняя подвеска Волги 31105

В передней части рычагов смонтирована специальная ниша, в которой располагается нижняя шаровая. Отбойный буфер расположен на верхнем рычаге, материал его изготовления – маслостойкая резина. А на нижнем расположен буфер хода сжатия. К двум рычагам с использованием шаровой присоединён поворотный кулак. В его верхней части имеется впадина, в которую входит верхняя шаровая. В нижней – платформа с четырьмя отверстиями, в которые крепится нижняя шаровая.

Поворотный рычаг соединён с внутренним кулаком. С наружного края к нему присоединена цапфа, на которой имеются проушины для соединения с тормозным механизмом и осью. Ступица движется с помощью двух подшипников, регулировка зазора в которых выполняется вращением гайки ступицы.

Стабилизатор поперечной устойчивости состоит из штанги и двух стоек. Штанга в двух местах закреплена к кузову автомобиля металлическими шпильками, смягчёнными резиновыми подушками.

Стабилизатор поперечной устойчивости Волги газ 31105

Стойки с помощью шаровых шарниров соединяются со стабилизаторами. Один край стойки прикреплён к нижней чашке пружины.

Допустимые поломки, устранение неполадок

Устройство передней подвески является сложной конструкцией. При появлении стука или посторонних шумов следует провести проверку и диагностику её состояния для предотвращения непредвиденных поломок.

Проблема – шум и стук внизу авто во время движения

Причины и решение проблемы:

поломка амортизатора. В подвеске ГАЗ-31105 применяется использование разборного амортизатора, поэтому можно поменять его или отремонтировать;
выработка резиновых уплотнителей, применяемых в соединении некоторых элементов, в результате чего будет раздаваться периодический стук в районе багажника. Требуется замена изношенных резинок.

Полезный совет! Цена этих резиновых элементов невелика. Поэтому рекомендуется купить весь комплект подушек и заменить полностью.
