Установка дисплея парктроника сзади

Обновлено: 11.02.2025

На дисплей все равно особо не смотрю, если он на панели. Удобнее, когда видно в зеркало заднего вида. Ну и главное в этом деле - громкий звук (парктроника, а не ломающегося бампера ;-) ).

Т.е. нужно зеркальное отображение на дисплее, по идее.

Кстати, есть на 6 задних датчиков парктроники?
Еще были какие-то ленточные (с внутренней стороны бампера наклеиваются). Только с ними какой-то косяк был, не помню уже. То ли чувствительность хуже, то ли индуктивные они, а не УЗ.

Т.к. тема является архивной.

Как вариант, можно поставить электромагнитный и ультразвуковой вместе))).

Т.к. тема является архивной.

слушай,тебе камеру надо при таких заморочках.
кстати,никогда не видел смысла в дисплее для парктроников. Простое пищание ничуть в информативности не уступает, только еще салон не колхозится при этом.

Т.к. тема является архивной.

Не, с камерой придется колхозить дисплей (аудио родное вполне устраивает, но там из мультимедиа только CD и аудиовход). Вешать на козырек - не удобно и противоестественно, кмк.

Звука вполне достаточно, согласен. Но на стоп-сигнал потолочный вполне готов приклеить тоненький светодиодный тухлячок светлячок.

Т.к. тема является архивной.

Ага, особенно когда родное с датчиками света и автозатемнением(((. От такой полезной функции отказываться не хочется.

Т.к. тема является архивной.

у меня при 0,4 уже орет постоянно, однако, кажет до 0,0 + небольшой запасик при 0,0
во дворе приходится вот до этих нулей и сдавать.

Т.к. тема является архивной.

Я тут с одним чуваком уже спорил по этому поводу - он спор проиграл
что на дисплее краснота, что звук из прерывистого в постоянно пищащий - означает это одно и то же. И далеко не 0.0, не придумывай. Сантиметров 20-30. Могу и с тобой поспорить.

Т.к. тема является архивной.

0.4 - 0.3- 0.2 - не суть
Это от индивидуальных настроек и исполнения зависит

я к тому,что ни один экран тебе не покажет разницу между нулем и небольшим расстоянием. Даже в лучшем парктронике он будет орать сплошняком и показывать красноту уже сантиметрах при двадцати. Уж так оно устроено. Даже на двухсотках с датчиками по 10 косарей.
Если перейти к частностям и твоим 0.4, то в свою очередь скажу, что мой китайский набор за 400 рублей без экрана орет постоянно сантиметрах при 20-ти. перед этим прерывисто пища. И я абсолютно не понимаю, что нового мог бы мне сказать экран при его наличии

Т.к. тема является архивной.

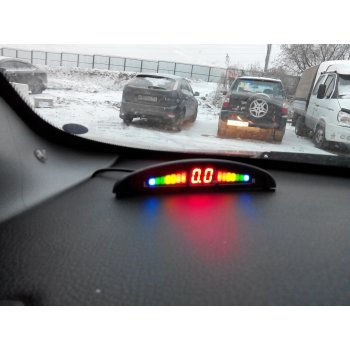

я хочу сказать что мой парктроник с экраном показывает расстояние до 0.1-0.0, но плостоянно орет уже от 0.4
и то что основываясь на визуальные показания дисплея, я могу проехать еще назад пару десятков сантиметров, не боясь повредить свое и чужое имущество. порой эти 20-30 см существенно помогают.
при использовании лишь звукового оповещения продвижение назад более рисковано.

Т.к. тема является архивной.

а я хочу сказать,что это не так
если ты чел честный и порядочный, то вечером отпишешься и признаешь свою неправоту :-)

Т.к. тема является архивной.

и че? сколько там? Сантиметров 20? Но не ноль же. Ты УЖЕ спор проиграл,потому что утверждал что-то про "десять сантиметров-ноль" :-)
Отъедь на 10 сантиметров - сколько покажет экран? А еще лучше для чистоты эксперимента отъезжай очень медленно до тех пор,пока не покажет расстояние,отличное от 0.0. Посмотрим,каким оно будет фактически.Я думаю,что сантиметров 20-30 в итоге. У меня пищалка как раз при таком в прерывистый режим переходит. А после начала постояннного пищания я точно знаю,что сантиметров 10 у меня в запасе точно есть. И нахера мне экран,который абсолютно ничего нового мне не скажет?

Штатные ультразвуковые радары в автомобилях предупреждают водителя об обнаруженных препятствиях при парковке в стесненном пространстве. Но это оборудование устанавливается производителями не во все модели машин. Владелец может выполнить установку парктроника своими руками, для этого потребуется аккуратно просверлить бампер и провести коммутационные кабели через кузов машины.

Необходимые инструменты

Для установки оборудования на авто потребуются следующие инструменты:

специальная фреза для пластика (диаметр должен соответствовать размеру корпуса датчика);
электрическая дрель или аккумуляторный шуруповерт;
комплект гаечных ключей;
отвертки с плоским и крестообразным жалом;
набор ключей с головками типа Torx (потребуется для машин европейского производства);
тестовый прибор;
малярный скотч;
рулетка и уровень;
карандаш или маркер.

Как установить парктроник

Чтобы самостоятельно поставить парктроник, необходимо смонтировать датчики в бамперах автомобиля и установить модуль предупреждения в салоне машины. В схему монтажа входит отдельный блок управления, который подключается к бортовой сети автомобиля. Детали соединяются между собой кабелями, входящими в комплект.

Перед началом монтажных работ рекомендуется проверить работоспособность компонентов парковочного ассистента. Детали соединяются в соответствии с заводской монтажной схемой, затем производится коммутация источника постоянного тока напряжением 12 В, рассчитанного на силу тока до 1 А. Для проверки сенсоров используется лист картона, в котором просверлены отверстия для установки изделий. Затем перед каждым из чувствительных элементов устанавливается препятствие, точность измерения расстояния проверяется рулеткой.

При установке сенсоров необходимо учитывать ориентацию деталей в пространстве.

На задней части имеется надпись UP, которая дополнена стрелочным указателем. При монтаже устройство располагается стрелкой вверх, но допускается разворачивать сенсор на 180°, если бампер расположен на высоте более 600 мм или при наклоне поверхности бампера вверх, что ухудшает чувствительность ультразвукового устройства.

Схема

Схема установки предусматривает размещение ультразвуковых датчиков в переднем и заднем бамперах. Сенсоры располагаются на торцевой плоскости, а также по углам бампера, обеспечивая расширение контролируемой зоны. Парковочный ассистент может работать совместно с камерой заднего вида, выводящей изображение на экран магнитолы или отдельный дисплей. Блок управления монтируется под обшивкой багажника или в салоне (в зоне, защищенной от воздействия влаги). Информационная панель с зуммером ставится на панели приборов или встраивается в зеркало.

Установка заднего парктроника

Последовательность действий при установке задних ультразвуковых сенсоров:

Нанести разметку на пластиковую накладку бампера и наклеить в точках расположения датчиков отрезки малярного скотча. В наборе оборудования может находиться лекало, позволяющее владельцу размечать поверхность бампера и устанавливать самому чувствительные элементы. Производители оборудования рекомендуют устанавливать чувствительные элементы на высоте 550-600 мм от грунта.
Определить расположение центров отверстий при помощи рулетки и гидравлического или лазерного уровня. Ультразвуковые сенсоры должны располагаться симметрично на одной высоте.
Наметить тонким шилом центры каналов, чтобы фреза не соскальзывала. Для сверления используется инструмент, прилагаемый производителем парковочного ассистента. Диаметр отверстия должен соответствовать размеру корпуса сенсора, чтобы предотвратить выскальзывание элементов в процессе эксплуатации.
Закрепить фрезу в патроне электрического инструмента и приступить к сверлению. Режущий инструмент должен располагаться перпендикулярно к обрабатываемой поверхности, одновременно контролируется горизонтальное положение фрезы. Следует учитывать, что под пластиковой оболочкой находится металлическая балка, которая может сломать инструмент.
Установить в полученные отверстия корпуса сенсоров с коммутационными кабелями. Если в конструкции машины установлен пенопластовый демпфер, то необходимо аккуратно просверлить деталь, полученный канал используется для вывода соединительных шнуров. Если работы ведутся на снятой пластиковой оболочке, то кабели прокладываются по внутренней поверхности к точке входа в кузов.
Зафиксировать сенсоры при помощи монтажных колец из набора, на корпуса деталей нанесены буквы, позволяющие определить назначение чувствительного элемента. Менять элементы местами запрещается, поскольку нарушается точность работы прибора. На задней части корпуса находятся пояснительные метки (например, стрелки), указывающие корректное положение в бампере.
Провести кабели от сенсоров через резиновое уплотнительное кольцо штатной проводки или пластиковую заглушку в багажное отделение. Если ввод осуществлялся через заглушку, то место входа заделывается слоем герметика. Кабели протягиваются при помощи куска веревки или эластичной проволоки.

Владелец может установить парковочный ассистент сзади на любую машину, оснащенную пластиковым бампером. Допускается окраска пластиковых корпусов сенсоров в цвет кузова, это не влияет на работоспособность изделий. Если планируется использование парковочного устройства с фаркопом, то чувствительные элементы размещаются по бокам от буксировочного крюка. Длина устройства не превышает 150 мм, поэтому фаркоп не вызывает ложных срабатываний датчиков.

Установка переднего парктроника

Если планируется установить парктроник на 8 датчиков, то потребуется просверлить отверстия в переднем бампере и установить в них сенсоры. При сверлении каналов следует учитывать, что внутри пластиковой оболочки установлена штатная электропроводка автомобиля, поэтому рекомендуется выполнять работы на снятом бампере. После разметки центров отверстий производится сверление. При установке сенсоров запрещается надавливать на центральную часть корпуса.

Коммутационные кабели прокладываются через моторный отсек на удалении от радиатора системы охлаждения и выхлопного коллектора. Рекомендуется уложить кабели в отдельный защитный рукав, который крепится хомутами к жгуту штатной электропроводки. Ввод в салон производится через технологические отверстия, имеющиеся в моторном щите.

Способы активации фронтального ассистента:

По сигналу от фонарей заднего хода. При начале перемещения назад работают ультразвуковые сенсоры спереди и позади автомобиля. К недостаткам этого метода относится невозможность включения фронтальных чувствительных элементов при парковке передней частью машины около стены.
При помощи отдельной кнопки — владелец включает оборудование только в случае маневрирования в стесненных условиях. Клавиша крепится на панели приборов или центральной консоли, в конструкции переключателя имеется светодиод для определения режима работы.

После установки датчиков необходимо проверить корректность монтажа и прокладки соединительных кабелей.

Блок управления поддерживает автоматическую диагностику, после подачи питания производится опрос сенсоров.

При обнаружении неисправных элементов подается звуковой сигнал, на дисплее информационного модуля мигают сегменты, указывающие на некорректно работающий элемент. Владельцу машины необходимо проверить целостность кабеля и изоляции, а также правильность подсоединения проводки к контроллеру.

Информационный дисплей

После монтажа датчиков владелец приступает к размещению в салоне информационного табло, которое выполнено в виде малогабаритного жидкокристаллического дисплея или блока с контрольными световыми индикаторами. Встречаются модификации ассистентов с информационной панелью, сделанной в виде зеркала заднего вида. При установке дисплея на лобовое стекло кабели прокладываются в багажное отделение под обшивкой потолка и пластиковыми облицовками стоек крыши.

Чтобы самостоятельно установить информационный блок, необходимо:

Как подключить устройство

Чтобы подключить парктроник на 4 сенсора, требуется вывести кабели от ультразвуковых элементов к контроллеру управления, а затем подсоединить информационный дисплей. Блок управления требует подачи питания только в момент активации заднего хода. Установка оборудования на 8 датчиков отличается прокладкой дополнительной косы проводки от сенсоров, находящихся в переднем бампере. Контроллер крепится к стенке багажного отделения при помощи винтов или пластиковых хомутов, допускается монтаж устройства под декоративными обшивками.

Например, принципиальная схема подключения контроллера ассистента СПАРК-4F предусматривает ввод кабелей от сенсоров, положительный сигнал питания подается от лампы задней передачи. Подобная методика обеспечивает работу оборудования только на заднем ходу автомобиля. Минусовой провод крепится к специальным болтам, приваренным к кузову. В блоке управления предусмотрена колодка для коммутации ламп указателей направления поворота, сигналы используются для входа в режим программирования и переключения разделов меню.

Схема парктроника подразумевает активацию тихого режима, позволяющего определять расстояние до стоящих сзади или спереди автомобилей. Контроллер дополнительно подсоединяется к концевому переключателю, расположенному в педали тормоза. Допускается подача питания от ламп торможения, расположенных в задних фонарях. При нажатии на педаль и при нейтральном положении селектора коробки передач на дисплее отображается расстояние до препятствий. В конструкции дисплея предусматривается кнопка для принудительного отключения индикации.

Как настроить

Установленные парктроники и контроллер управления нуждаются в программировании. Для входа в режим настройки необходимо включить зажигание, а затем активировать передачу заднего хода, что обеспечивает подачу питания к блоку управления. Дальнейший алгоритм зависит от модели парковочного ассистента. Например, для входа в режим программирования изделия СПАРК-4F потребуется 6 раз нажать на рычаг указателя направления поворота. На дисплее контрольного устройства отобразится надпись PI, позволяющая начать регулировку.

Чтобы настроить в автомобиле чувствительность задних сенсоров, необходимо поставить машину на ровную площадку, позади не должно находиться препятствий. Ультразвуковые сенсоры сканируют зону позади машины на протяжении 6-8 секунд, затем подается звуковой сигнал, сопровождающийся включением индикации на приборе контроля. Часть ассистентов оснащается дисплеем, который может устанавливаться в разных положениях. Ориентация экрана выбирается в соответствующем разделе меню.

Можно выбрать длительность звуковых сигналов, подаваемых при обнаружении препятствия. Часть устройств учитывает расположенные сзади машины буксировочный крюк или запасное колесо. Контроллер запоминает вылет таких элементов и учитывает его при работе сенсоров. В части изделий предусмотрен режим усиления сигнала, поступающего от сенсоров. Владелец опытным путем выбирает необходимое значение, а затем повторно регулирует чувствительность элементов.

Передний парктроник представляет собой функциональную систему радаров, которая определяет габариты транспортного средства с помощью ультразвука. Прибор вовремя оповещает владельца авто о приближении к препятствию и предотвращает непредвиденное столкновение с ним.

Устройство и принцип работы

По устройству и принципу работы передние парктроники не отличаются от моделей, которые устанавливаются в задней части автомобиля. Основным рабочим узлом является ЭБУ, обеспечивающий прием, обработку и подачу информации с датчиков непосредственно водителю. Они работают на основе ультразвуковых волн, обозначая точное расстояние между преградой и машиной. В зависимости от модели парктроника он может оснащаться другими типами исполнительного оборудования, но УЗ-устройства считаются самыми распространенными.

Еще в комплекте с системой передних парктроников присутствуют светодиодные индикаторы или жидкокристаллический экран. Своевременное срабатывание датчиков снижает риск столкновения с преградой и обеспечивает комфорт парковки.

Бюджетные модели парктроников оборудованы простыми световыми индикаторами. Устройства с собственным дисплеем и дополнительными функциями стоят дороже. К тому же они поддерживают подключение камер заднего вида.

Принцип работы передних и задних устройств одинаковый. Но перед монтажом системы нужно понять базовые особенности ее работы.

Модели, работающие на ультразвуковых датчиках, начинают измерять расстояние до преграды методом излучения ультразвуковой волны. Она подается под углом 120 градусов, а при столкновении с препятствием отправляется обратно. Такой процесс фиксируется датчиком, а затем попадает на блок управления. Руководствуясь полученными данными, система рассчитывает дистанцию между автомобилем и преградой.

Включать систему после начала езды не нужно — она включается самостоятельно. При использовании задней передачи работают задние датчики, а при торможении — передний парктроник.

Нужен ли он

Нередко владельцы автомобилей с задними парковочными радарами сталкиваются с дилеммой: а нужен ли аналогичный датчик спереди. Это больше касается новичков, которым проблематично припарковать машину по парктронику. Но отказ от установки столь важной системы является ошибкой.

Ее наличие снижает вероятность больших и незначительных столкновений, начиная с повреждения бампера о бордюрный камень и заканчивая ДТП.

Если автомобиль обладает большим дорожным просветом, радары не обязательны. Но при низком клиренсе они незаменимы.

Как выбрать

Многие устройства функционируют на базе ультразвуковых компонентов, но спросом пользуются и ленточные радары. Они отличаются от предыдущего типа отсутствием самостоятельных деталей. Вместо них здесь установлена 1 общая антенна.

На этапе выбора нужно обращать внимание на специфику работы системы оповещения. Устройства со светодиодным оповещением наиболее распространенные, но некоторые модели работают только со звуковой индикацией. Если автомобиль приближается к преграде, интенсивность звука увеличивается. Монитор с такими парктрониками не поставляется. Его заменяет примитивный бипер.

Усовершенствованные изобретения оснащаются дисплеями и светодиодными индикаторами. По функционалу и комплектации они мало чем-отличаются друг от друга независимо от производителя и модели. Единственные различия могут касаться внешнего вида и метода фиксации на приборной панели. В отдельных моделях данные отображаются не на экране, а на лобовом стекле или зеркале заднего вида.

Неопытным водителям целесообразно покупать парктроник с 8 датчиками. Он снижает вероятность столкновения с преградой или другим автомобилем.

Какая модель лучше

В продаже доступен большой выбор парктроников. К самым популярным можно отнести модель SHO-ME-KDR-36. Она продается по цене 5,5 тысяч рублей, оснащается экраном и всеми сопутствующими комплектующими. По отзывам владельцев, эта система эффективно измеряет дистанцию до преграды и сокращает частоту столкновений.

Как установить

Процесс установки переднего парктроника не требует особых навыков или усилий. Достаточно найти время и соблюдать последовательность действий.

Перед началом монтажных работ нужно провести демонтаж бампера. Дальше его очищают от грязи и начинают подготавливать к фиксации датчиков. Новые модели автомобилей поставляются с бампером, на который уже нанесена разметка. Она представляет собой 4 отдельные точки, куда будут фиксироваться датчики беспроводного парктроника. Более старые модели автомобилей не имеют такой разметки. В таком случае ее придется нанести самостоятельно.

Схема установки подразумевает соблюдение расстояния 50 см от уровня земли. Фиксировать датчики ниже бессмысленно, т.к. это снижает их эффективность. Точка монтажа выбирается таким образом, чтобы она находилась посередине бампера. Между датчиками и краями бампера должно присутствовать идентичное расстояние, особенно если система предусматривает 4 датчика.

Осуществляя установку парктроника в бампер, нужно поставить его таким образом, чтобы его не закрывали номерной знак или молдинги. После нанесения разметки остается сделать несколько отверстий в бамперной конструкции и поставить туда датчики.

В комплекте со многими моделями беспроводного парктроника поставляется фреза, диаметр которой соответствует диаметру датчика. С помощью электрической дрели нужно аккуратно проделать отверстия в выбранных местах, а затем установить туда датчики. Важно устанавливать парктроник своими руками точно по разметке. Любые перекосы и отклонения могут сделать работу напрасной.

Как подключить

Особые сложности на этапе монтажа парковочных радаров отсутствуют. При этом сама последовательность действий остается аналогичной и для передних моделей, и для задних. Но в случае с подключением переднего парктроника бывают отличия. Они связаны с исполнением прибора, наличием или отсутствием кнопки и другими особенностями.

Если конструкция оснащена кнопкой включения, подсоединить ее к штатной системе будет гораздо проще. Да и такой вариант характеризуется расширенным функционалом и повышенной эффективностью работы. Из минусов выделяют необходимость ручного запуска.

В качестве источника питания используется тот узел, к которому присоединяется плафон освещения или видеорегистратор. Специфика подключения достаточно простая, во время запуска двигателя система работает, демонстрируя массу сигналов дисплея или бипера. После остановки транспортного средства парковочный радар отключается.

Подобный способ монтажа имеет слабые стороны, т.к. согласно установленным стандартам устройство должно начинать работать автоматически при снижении скорости до 20 км/час.

При подключении радаров к КПП могут присутствовать трудности. Для начала понадобится найти датчик, который запускает первую передачу. Его можно заменить кнопкой, сделанной своими руками. Когда на коробке передач запущена первая передача, селектор активирует парктроник.

Парковочный радар автовладельцы чаще называют парктроником. Это электронное устройство работает по принципу эхолокатора и помогает водителям парковаться без инцидентов. Если вы планируете оснастить автомобиль столь нужным помощником, но ехать на СТО не хочется, узнайте, как выполняется установка парктроника своими руками без специальных инструментов. Чтобы применить полученные знания на практике потребуется всего несколько часов. В результате вы повысите безопасность вождения при плохой видимости и на ограниченной территории.

Схема подключения парктроника

В стандартную комплектацию парктроника входит 2-8 ультразвуковых сенсора (датчика), блок управления, LED-дисплей, провода с коннекторами. Некоторые модели дисплеев не имеют и оснащаются только звуковыми зуммерами. Все перечисленные компоненты проверяются производителем на совместимость и при монтаже не требуются использовать какие-либо дополнительные переходники.

Сенсоры задних парктроников монтируются в задний бампер. Чтобы подключить передние парктроники, сенсоры соответственно устанавливаются в передний бампер. 4-зонные модели имеют по 6-8 датчиков, которые устанавливаются на оба бампера.

Последовательность подключения компонентов радара (на 4 и на 8 датчиков) вы можете видеть на фото ниже.

Блок управления парктроника размещается в защищенном от влаги месте, обычно в салоне или багажнике. Месторасположение дисплея – зеркало заднего вида, торпедо иди лобовое стекло. Подробное руководство по самостоятельной установке парктроника приводится далее.

Расстояние между датчиками парктроника

Куда ставить датчики, зависит от конструктивных особенностей вашей машины, в частности от её ширины. При установке на бампер 4-х сенсоров, интервал между ними варьируется в пределах 30-40 см. Если устанавливается 2 прибора, расстояние – от 60 до 80 см.

Расстояние от мест установки сенсоров до поверхности дорожного полотна составляет 50-80 сантиметров. Точное значение обычно указано в инструкции производителя. Важно установить сенсоры строго вертикально по отношению к дорожному полотну.

Из-за слишком низкого расположения они будут воспринимать землю как препятствие, что приведёт к ложным срабатываниям. При более высоком расположении увеличатся слепые зоны и при парковке можно зацепить бордюр или подобное препятствие.

Инструкция по подключению парковочного радара

Для установки 4-зонного парктроника (8 сенсоров) своими руками потребуются следующие инструменты:
• набор отвёрток;
• электродрель;
• маркер;
• рулетка;
• изолента;
• двусторонний скотч;
• силиконовый герметик.

Освободите карман багажника для установки в него блока управления. Для фиксации используйте двусторонний скотч.

В комплект парктроника обычно входит фреза – насадка на дрель. С её помощью просверливают отверстия в багажнике для прокладки кабеля и в бамперах для установки датчиков. Диаметр фрезы соответствует размерам датчиков.
Своими руками демонтируйте бампер, удалите с него загрязнения. Используя рулетку и маркер сделайте разметку. Задачу можно облегчить, если на очищенный бампер закрепить малярную ленту и уже на ней отмечать места установки сенсоров.

Первые две отметки поставьте на участках боковых закруглений бампера (слева и справа). Разделите расстояние между проставленными точками на три равных отрезка. На границах между ними проставьте ещё две точки. Таким образом вы разметили бампер под установку четырех сенсоров, между которыми будут равные интервалы.

После разметки оснастите электродрель фрезой и при умеренных оборотах просверлите отверстия в отмеченных местах. У фрезы края остро заточены – работая с ней, будьте осторожны.

Протяните провода в полученные отверстия. Нанесите на каждое полученное посадочное гнездо тонкий слой силиконового герметика и выполните установку датчиков. Если на их корпуса производителем нанесены стрелки, проследите, чтобы они указывали вверх. Действуйте аккуратно: не давите слишком сильно на устройство, вставляя его в отверстие, не тяните за провода.

Провода сгруппируйте в жгут с помощью хомута или изоляционной ленты. Протяните получившийся жгут в штатное отверстие, через которое проходят провода фары, предварительно сняв уплотнитель.

Таким же образом своими руками выполняется установка сенсоров парктроника на передний бампер. Провода передних сенсоров также должны быть проложены в багажник. Проводка проходит через моторный отсек и салон авто.
Кабель по салону прокладывается между крышей и обшивкой потолка. Можно сделать несколько зазоров в обшивке и с помощью веревки протягивать провод через них поэтапно.

Для прокладки кабеля к блоку управления, расположенному в багажнике, запрокиньте задние кресла и снимите напольное покрытие, панель задней стенки и левую боковую панель багажника.

В багажнике провод каждого датчика подсоединяется к соответствующему разъёму блока управления. Для облегчения этой задачи производители парктроников помечают разъёмы латинскими буквами.

К блоку управления подсоединяются и провода дисплея. Выбрав место установки дисплея своими руками зафиксируйте его с помощью двустороннего скотча.

Все компоненты парктроника должны быть закреплены надёжно, чтобы во время движения машины не произошло самопроизвольного отсоединения разъёмов. Важно, не только, как крепится оборудование, но и как проложена проводка. Проследите, чтобы провода не передавливались, не перекручивались и не были сильно натянуты.

Для питания парктроника, подключите блок управления к проводке фонарей заднего хода, чтобы напряжение подавалось только после включения задней передачи. Используйте электросхему своего автомобиля и не забудьте перед началом монтажа отключить его от питания.

Завершающий этап: регулировка и тестирование

Вы узнали, как правильно установить датчики парктроника и другие его компоненты самому, теперь очередь за настройками и тестированием.

Нужные кнопки располагаются на блоке управления или/и на дисплее. Порядок регулировки зависит от модели парктроника. Как включить режим настроек указывается в сопроводительной документации.
Обычно, для этого требуется длительное нажатие на кнопку управления. После этого путём коротких или длительных нажатий перебираете параметры, которые отображаются на дисплее и выбираете нужное значение.

Настройки производятся при включенной задней передаче. Таким образом вы сможете своими руками настроить чувствительность и расстояние срабатывания датчиков, яркость дисплея, громкость аудиосигнала.

Для тестирования выезжайте на ровную, безопасную площадку или дорогу. Используйте в качестве препятствия лист картона, длина и ширина которого не меньше 50 см. Других предметов в зоне действия датчиков не должно быть.
После включения зажигания и задней передачи проверьте, насколько корректно функционирует парктроник, как он определяет расстояние до препятствия и выводит информацию на дисплей, как работает звуковое оповещение.

При дальнейшей эксплуатации учитывайте, что после установки сенсоры корректно реагируют на препятствия при скорости движения задним ходом до 4 километров в час.
