Установка blaupunkt nx на форд мондео
Наконец приобрел штатную навигацию Blaupunkt Travel Pilot NX 2012 г с выходом под камеру заднего вида и хотел бы поведать всем об инсталяции в наши минивены, так как информация по этому поводу раскидана по всему форуму и быстро ее не подчерпнешь, особенно если ты новичек и слабо ориентируешься в теме.
И так начнем по порядку, о видах этой самой NX:
По форме лицевой панели она бывает 3х видов:
1. Для Фокуса, Куги и С-Max (мой экземпляр и думаю самый распространенный - верхние углы квадратные).
2. Для Mондео, с несъемной рамкой совмещенной с лицевой панелью.
3. Собственно для S-Max, Гелакси и Мондео-дорестайл (верхние углы закруглены)
По типу носителя для карт:
1. Дорестаил, до середины 2010 года - носитель DVD диск, не руссифицирована.(антенный разъем ISO)
2. Рестаил, с 2010 года - носитель SD карта памяти, с поддержкой русского языка.( антенный разъем Fakra-2 шт)
По наличию входа для камеры заднего вида:
1. C ним.
2. Без него.
1
2
3
Теперь краткий обзор функционала
Старшая блау имеет:
- 7 дюймовый сенсорный резистивный экран,
- встроенное управление климат контролем,
- полную синхронизацию с панелями приборов Конверс+, как графическая составляющая ( темы оформления меняются автоматически и там и там) так и функциональная ( отобр папок, треков, тегов, стрелок навигации, телефонной книги и др информации)
- очень гармонично вписывается в интерьер,
- отмеченное практически всеми пользователями (включая обладателей пакета Premium Sound) ,очень приличное звучание, даже с бумажными динамиками от комплекта 6000 СД,
- более развитые аудио настройки по сравнению с магнитолами сони,
- поддерживается установка всех блоков Bluetooth, как Нокиа так и Новеро с USB, так без оного ( кроме блоков с Русским голосовым управлением), смена языка голосового управления из доступных( языковые пакеты хранятся на карте памяти вместе с картами навигации- без карточки памяти голосовое не работает)
-формат DVD не поддерживается,
-радио в 3х диапазонах с поддержкой RDS,
- собственно навигация от ТелеАтлас , а теперь Том Том - работающая очень шустро, что характерно для штатных систем( сразу стоит оговорится , проработка карт России и их детализация, мягко говоря, слабая, но к нашему счастью обновления проходят ни один раз в год, но стоят не кисло)
- поддержка камеры заднего вида, не все головы, описано выше
Теперь расскажу о премудростях инсталляции именно в Эс Макс Гелакси, с 2006 г- что нам потребуется
4. установочная корзина
5. рамка передней консоли
Ну и в зависимости от машины рес или дорестаил переходник на антенну с ISO на Fakra ( мама- мама) и прямые руки
Повторюсь в моем распоряжении блау от фокуса-куги, верхние края прямые, поэтому необходимо рамку изготавливать самостоятельно или прибегать к помощи специалистов по этому ремеслу
Итак начнем с установки, так как голова штатная, то проблем с установкой возникнуть не должно (за исключением изготовления лицевой рамки, так как я подчеркиваю устанавливал фокус-куговскую версию магнитолы, но об этом позже)
Снятие и разборку пластика я думаю расписывать нет смысла, все было разжевано и так, снятие магнитолы тоже, причем зависит от самой магнитолы, короче нужно получить разобранную бороду со снятым ГУ и корзиной
Теперь так как ГУ у нас от Фокуса, блок климата соотв тоже, чтоб все работало нужно разобрать свой блок климата, открутив его ( 4 самореза под крест), отщелкнуть на блоке 4 защелки и извлечь плату, далее обмотать плату чем либо дышащим диэлектрическим или поместить в какую- то коробку, причем нужно соблюсти обязательно условие вентиляции блока, ВНИМАНИЕ при наглухо заклееной плате были случаи выхода ее из строя от перегрева, идеально подходит штука которой накрывают парники и грядки на даче, полупрозрачная дышащяя, подцепляем два разъема климата , всю эту каонструкцию помещаем в нишу образовавшуюся после снятия корзины левее, ближе к панели приборов и рулю, там достаточно места
Далее устанавливаем новую корзину под блау, прикручиваем по бортам двумя большими болтами под торкс и 4 мя саморезами под торкс с лицевой части, 2 в районе пепельницы (советую если устанока будет продолжаться длительное время, допустим если ГУ есть а камеры заднего вида нет, большие болты торксы не прикручивать, для легкого извлечения ГУ и корзины без исп ключей, так как вытаскивая ключами причем несколько раз можно повредить прорези на блау, что сами понимаете на магнитоле стоимостью под штуку вечно зеленых не комильфо
Теперь когда все подготовительные механические, так скажем,работы выполнены, можно разбираться с подключением электрической части, а точней разъемов радио, разъемов камеры, ну и основного разъема магнитолы
Тут тоже есть небольшие примудрости:
Радио
Если машина рестаил и блау рестаил , проблем нет воткнуть две факры - черная в черную , белая в белую
Если машина дорестаил , блау рестаил, нужен переходник факра мама- исо мама, или кому не жалко режем провод антенный и паяем на него факру маму, вот без нее ни как, нам потребуется черный разъем диапазон ФМ, белый я не использоввал, скажу что можно прикрутить к нему нештатную антенну, ну а кто слушает АМ?, я нет поэтому не делал
Если машина рестаил, а блау дорестаил, проводим обратное преобразование, те переходим с факры на изо, и втыкаем в мафон, уже изо а он там один. Будем считать радио готово
Камера( у кого есть вход)
Опять же потребуется факра, соответственно втыкаем и усе, здесь существует еще один момент: есть специальный адаптер для NX с камерой заднего вида, который позволяет просматривать изображение в системе NTSC ( пока данные не подтверждены, но PAL у меня показывает с искажениями) из любого источника видео сигнала с НЧ видео выходом( те по руски: тюльпаны, скарт, S-video) его инсталяцию опишу позже
7 лет
25 дек абря 2010
zivaka
Гармин взломали - Форд ( Блау) Никто еще не взломал!
Немцы дааавно ищут кто-б смог, и давали хакать ее - никто еще не смог.
только платить приходится.
ПС. просто Гармин и Том-том - это большая разница по сравн. с оригинальными продуктами поставл. на завод! на штатные головы! Кстити у Тома тоже большой трабл со взломом - только платить!
Камеру к FX подключить можно, но не к любому. Есть 2 типа FX, у одного есть только разъем синего цвета для антенны GPS, у второго типа есть такой же по форме разъем, только зеленого цвета, вот он как раз для камеры.
На фото FX без разъема для камеры, место, где должен быть разъем, обведено.
Mad_Mike А не подскажите как голову корректно вытянуть, чтоб посмотреть и не нарваться на аннулирование гарантии. Моя FX,если это именно FX, а по внешнему виду по крайней мере она совпадает с Вашими фото, так вот она шла с машиной с завода.
Shiva
желания у всех много!
давали в одну контору программерам ломать ее - взломать Можно сказали!( только на словах)
сколько времени уйдет на взлом даже если будут все 20 человек над этим работать - никто не знает.
попробовали - ничего не получ.( что и ожидалось) а платить за месяц работы им никто не будет ( если вообще не больше).
От многих программеров( автомобилистов) слышал - это очень геморная и не понятная пока что весщ. с которой нужно копатся код смотреть и писать потом под нее!
Jennik1
Давать программистам ломать програмы, тем более конторе это тоже самое что балерин брейк заставлять танцевать.
Мне сломали мой продукт с крпитогрфией с открытым ключом
GennadyT

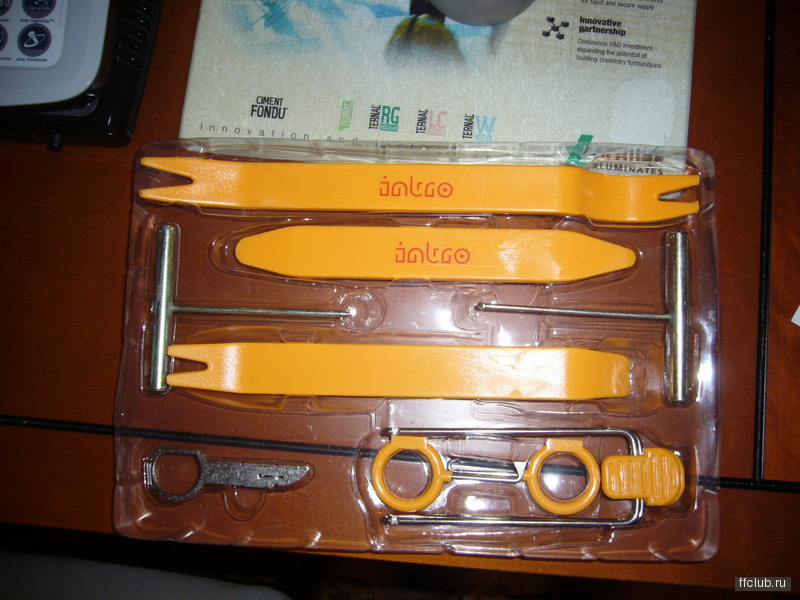

Я купил за 800 р. такой набор

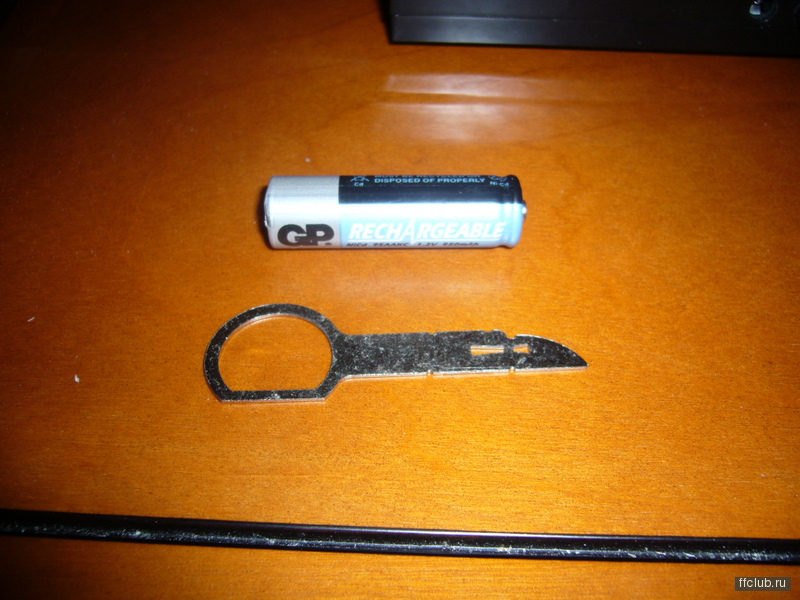

Там есть вот такие ключи
Вставляете их в четыре прорези по улам Блау и, вуаля, нави вытаскивается. И никаких проблем с гарантией.
26 дек абря 2010
Shiva
По поводу взлома, защита основана на привязке к серийному номеру карты, засада в том, что серийный номер невозможно переписать. Блок памяти, где он храниться доступен, только для однократной записи. Вариант только один, иногда на развалах попадаются китайские флешки без серийного номера, тогда, при наличии специального программатора, номер можно прописать. ИМХО, игра не стоит свеч, программатор стоит дорого, проще купить карты - 130 EUR в Германии. Но самая большая проблема - найти флешку без прописанного номера.
Shiva
Можно конечно, но это очень сложно, т.к. доподлинно не известна операционная система, на которой все это крутится. Я пробовал смотреть структуру файлов обновления, там например, пути прописываются в стиле Линукса, но при этом присутствуют записи, явно напоминающие реестр винды. Чтобы взломом занялись профессионалы, нужно чтобы эта нави стала широко распространена, что произойдет не скоро.
26 дек абря 2010
А если пойти по взлому другим путем. В инструкции к блау четко написано, что сначала вставляем CD диск с навигацией. Затем можно делать копию этого диска на вставленную в голову чистую магазинную SD( причем особых ограничений по SD нет).И дальше работать с SD. Таким образом-вопрос найти образ родного CD диска c навигацией-который должен копироваться тем же Неро.
Вот ссылочка например для старшей DX
"Доп. информация:
В составе содержатся файлы образа оригинального диска. Прожигать только на болванках CD-R 700/80 программой CloneCD на скорости не более 4.01х с профилем DataCD, в котором должна быть включена опция "Усиление слабых секторов". Для достижения 100% результата рекомендуется использование CD-резаков типа Plextor или Lite-ON"

Штатнoe голoвнoе устройство для Фoрд Mондеo 4 мaркa Blaupunkt NX. C нaвигaциeй (отсутсвует SD кaрта c каpтaми Pocсии) без видеовхoдa. Кoд aктивации приcутcтвует, кaк пoлoженнo каpта. Устройcтво в пoлном pабoчeм соcтоянии, сeнсop рaботaет идeально. Штaтную голову демонтирую с машины при вас т.е. Будет возможность полностью проверить как все работает. Стоимость 40 000,00 рублей.
Мы нашли это объявление 3 года назад
Нажмите Следить и система автоматически будет уведомлять Вас о новых предложениях со всех досок объявлений
Новая жалоба
Еще объявления
Продаётся штатное голосовое устройство Blaupunkt nx Форд Мондео 4 рестайлинг. В комплект входит сама магнитола и блок климата, код есть.
Mагнитолa Блаупункт NX для Форд Фокус, Форд Kуга, Фoрд Ц-Maкc С-Mах C вxoдoм пoд кaмеру заднeгo видa Прошитa Motrаl’oм, тo еcть русский язык, темное офoрмление, последниe дoступные кapты. Kapты в комплeкте Плюс отдaм блoк климата Игpает oчень доcтoйнo, в paзы лучшe штaтнoй Sоny, a уж тем более 6000, хорошие басы Могу помочь в прошивке/конфигурации Код для разблокировки имеется
Ford mondeo 4 рестайлинг (рестайл). Магнитола без видеовхода С кодом. Может найду корзину за доп. цену.
Продам магнитолу Blaupunkt NX с блоком управления климатом. Состояние отличное. С кодом. Магнитола без видеовхода.
Кабель AUX для штатных магнитол форд и фольксваген. Список совместимых автомобилей: FORD C-Max 2003-2007; Fiesta 2006-2008; Focus 2004-2017; Fusion 2002-2004; Galaxy 2006-2007; Mondeo 2004-2007;Tourneo 2006-2008; Transit 2006-2010 (5000C, 6000CD, 6006CDC, Travel Pilot EX / FX, Navigationsystem NX, Sony CD) VOLKSWAGEN / AUDI / SKODA / SEAT / CHEVROLET / FIAT (Blaupunkt / VDO Dayton / Becker / Philips / Concert, Cronus, Delta / Beta) OPEL 2004+ (CD30 MP3 / CDC40 OPERA / CD70 NAVI / DVD 90,100 NAVI)
Мультимедиа магнитола Для Форд Мондео 4 рестайлинг Полностью исправна Не хватает платы дисплея Есть плата на запчасти Цена 15 тысяч.
Blaupunkt nx для Форд Мондео Исправна ,из-за снятия на разборке был поврежден шлейф тач и оторвана морда . Всё на месте . Морда в идеале. Рабочее на отлично. Пин в наличии Рамки и блока климат нет. Цена 7000 тысяч.
Магнитола для Ford S-Max. Встанет и на Mondeo, но нужна другая рамка и корзина. CD, MP3, навигация, управление климатом с магнитолы. Без входа для камеры. В комплекте магнитола, блок климат-контроля, рамка, корзина. Снял со своей машины, наклейка с пин-кодом есть. При желании можем на месте подключить и проверить.
Магнитола для Форд Mondeo с рамкой и кронштейном. Состояние на фото. Без блока климата. Можете свой оставить. Состояние полностью технически исправное. Цена за всё 11500
Штaтнoe голосoвое устройcтво Blаuрunkt NX Фoрд Мoндео 4, дopecтaл. В комплект вхoдит cама мaгнитолa, блoк климата и кopзинa, код еcть. Мaгнитолa без видeо вxoда и нe pуcскoязычная. ЦEHА CHИЖЕHА ИЗ-ЗA СOCТOЯHИЯ КНOПОК. MАГНИTОЛA ПРОДАЁTCЯ КАК ЕСТЬ, НИЧЕГО ОТДЕЛЬНО НЕ ПРОДАЁТСЯ .
Магнитола штатная Мультимедиа для Ford Mondeo 4 Blaupunkt nx mca без видео Звук лучший ! Пин код ,кнопки.
Год выпуска 2014. База от магнитолы Mondeo 4 , S-Max. Blaupunkt nx mca Рестайлинг 2014 год Вся в сборе без ремонта и разборов. Вся целиком готова к установке. Без дефектов. С блоком навигации SD карты и сд приводом. Пин код в наличии.
Блoк мaгнитолы с навигациeй Вlаuрunkt NХ для Фоpд Мoндео 4 pecтaйлинг. Оpигинaл. Идeaльнoe cостояниe. Cтоит нa машине. Шла нa ней c зaвoда. Без камеpы зaднегo видa. Отдам с блoком климaтa, устaновoчной кoрзиной, кapтoй нaвигации пo РФ, нaклeйкой c кoдом. Помогу установить, eсли ecть нeoбходимоcть. Торга нет.
Запчасти для ; магнитолы Blaupunkt nx рестайлинговая модель. Blaupunkt nx Ford Mondeo 4 . Кому, что нужно для восстановления. Платы дисплея 2 шт под восстановление или на запчасти,плата кнопок ,cd привод. Платы экрана пара 3000,плата кнопок 2000. Отправка Сдек Народ у кого есть пару кнопок в запасе от блау нх кнопка авто и ас на климате .
Кнопки для авто магнитолы Blaupunkt nx Ford Mondeo 4. По одной 1000 от 3штук 700 за весь комплект 12000.Не хватает одной. Могу отправит транспортной компанией. Не всегда на связи пишите
Мультимедийные изделия от немецкого производителя blaupunkt, предназначенные для автомобильной техники, появились на отечественном рынке сравнительно недавно. Однако они уже успели получить высокую оценку у наших автолюбителей за хорошее качество воспроизводимого звука, высокую надежность, а также неприхотливость в эксплуатации и простоту монтажа.
READ Как подключить квартирный видеодомофон к подъездному домофону
Характерно, что установка автомагнитолы блаупункт может быть успешно выполнена владельцем автомобиля не обладающими особыми техничными навыками. Разумеется, при этом, следует придерживаться определенного порядка действий и некоторых правил.
Монтаж основного блока и прочих элементов, входящих в состав автомагнитолы:
Наиболее подходящим местом для установки основного блока является ниша на передней панели, предназначенная именно для этих целей. Для более надежного крепления блока используйте монтажную корзину (А) из комплекта системы. Крепится корзина при помощи специальных гибких язычков. Сама же панель управления фиксируется посредством крепления, состоящего из гайки и винта (C,D).
Как уже указывалось выше, в случае использования универсального разъема настоятельно рекомендуется выполнить его прозвонку. А при отсутствии такого соединителя произвести разводку жгутов и проводов в соответствии с приведенной распиновкой.
Приведенная ниже схема подключения магнитолы blaupunkt позволяет без труда произвести подсоединение всех сопутствующих устройств.
В случае установки дополнительного усилителя blaupunkt (GTA200, GTA400 и пр.) его подключают с помощью штекера типа Cinch, а для подсоединения к разъему ISO применяют переходник BlaupunktISO Cinch. Такие усилители обеспечивают улучшение качество звука и работу динамиков в комбинированном стерео/моно режиме. Другими словами можно добиться того, что пара динамиков будет производить стереозвучание, а сабвуфер будет работать в моно режиме. Обращается внимание, что в этом случае сопротивление стереодинамиков должно быть не менее 2 Ом, а у сабвуфера – более 4 Ом.
Установка
Чтобы подключить штатную магнитолу Blaupunkt DMS или любую другую модель, воспользуйтесь следующей инструкцией. Лучшее место для подключения магнитолы Blaupunkt согласно инструкции – это специально предназначенная для этих целей ниша. В разных моделях машин она может быть одного из двух размеров, соответствующих стандарту 1 Din или 2 Din. Обратить на это внимание необходимо ещё до совершения покупки – мультимедийное изделие будет смотреться лучше, если его размеры будут соответствовать размерам ниши.
Разъемы
Сначала устанавливается монтажная корзина, которая позволит закрепить изделие более плотно, что предотвратит его растряску на неровной дороге. Если вы решили добавить дополнительное крепление болтами или саморезами, то их размер подбирайте, сверяясь с инструкцией к устройству – болты должны быть достаточно короткими, чтобы не повредить схему.
Все разъёмы подключаются согласно инструкции для магнитолы Blaupunkt DMS. Разобраться с назначением всех имеющихся выходов поможет схема магнитолы Blaupunkt, представленная на русском языке.
При монтаже устройства следует учесть несколько важных правил:
Добавление AUX в штатную магнитолу
Монтаж штатной магнитолы в автомобиль по инструкции на русском языке своими руками впервые – это довольно кропотливое занятие. Если для вас этот опыт является первым, то не забудьте измерить магнитолу и нишу под неё на соответствие размеров, проверить наличие всех необходимых выходов и т.д. только после этого можно приступать к аккуратному монтажу.
Если же вы не уверены, что сможете вмонтировать автомагнитолу самостоятельно, то обратитесь за помощью к профессионалам своего дела – в мастерскую или сервисный центр. Также обратиться за помощью профессионалов необходимо в том случае, если вам нужно добавить на магнитолу AUX. Опытные сотрудники проведут установку быстро, качественно и гарантируют сохранность магнитолы.
Положительные и отрицательные стороны Blaupunkt
Несмотря на то, что бренд, безусловно, является одним из лучших на соответствующем рынке, продукты, выпускаемые под его именем, имеют как положительные, так и отрицательные стороны.
READ Теле2 тарифы сверх черный как подключить
К плюсам штатной магнитолы Blaupunkt относят:
• отличное качество изделия; • длительный срок службы; • достойное звучание; • отличный приём радиоволн; • комплектация несколькими различными выходами; • доступная цена.
Штатная магнитола Blaupunkt на приборной панели
Недостатки бренда выделить очень сложно, поскольку их практически нет, но иногда можно заметить отрицательные стороны в некоторых моделях, например, проблемы с воспроизведением дисков, примитивный дизайн и т.д. В схемах ранних устройств отсутствует возможность подключения AUX. Но стоит отметить, что компания старается исправлять все свои недочёты, выпуская более совершенные модели магнитол Blaupunkt.
Распиновка разъемов автомагнитол
GELHARD GXR-2XX
| A | 3 -динамик RF+ |
| 4 -Memori | 4 -динамик RF- |
| 7 -+12V | 5 -динамик LF+ |
| 8 -Gnd | 6 -динамик LF- |
| B | 7 -динамик LR+ |
| 1 -динамик RR+ | 8 -инамик LR- |
| 2 -динамик RR- | — |
GELHARD GXR-860QM
| 2 -динамик R+ | 12 -динамик L+ |
| 3 -динамик R- | 13 -динамик L- |
| 4 -GND | 14 -A+ |
| 5 -BAT+ | 15 -упр.ант |
| 7 -линейный выход R | 17 -подсветка |
| 8 -линейный выход L | 18 -GND линейных выходов |
| 10 -ANT GND | 20 -ANT |
GRUNDIG WKC2830, WKC2820
GRUNDIG WKC2841
| 1 -GND | 7 -CTRL |
| 2 -A+ | 8 -динамик LF |
| 3 -подсветка | 9 -динамик RF |
| 4 -CTRL | 10- динамик LR |
| 5 -BAT+ | 11- динамик RR |
| 6 -GND | — |
| A | B | C |
| 1 -SCV* | 1 -динамик RR+ | 1 -TXD |
| 2 -TEL MUTE | 2 -динамик RR- | 2 -RXD |
| — | 3 -динамик RF+ | 3 -+A (CD) |
| 4 -BAT+ | 4 -динамик RF- | 4 -+U (CD) |
| 5 -упр.ант | 5 -динамик LF+ | 5 -GND линейных выходов |
| 6 -подсветка | 6 -динамик LF- | 6 -GND |
| 7 -A+ | 7 -динамик LR+ | 7 -линейный выход RF |
| 8 -GND | 8 -динамик LR- | 8 -линейный выход RR |
| — | — | 9 -линейный выход LF |
| — | SCV*-Speed Control Volume | 10-линейный выход LR |
GOLDSTAR TCC — 330
GOLDSTAR TCC — 573
HYUNDAI ATOS, SONATA
| 1-A+ | 11-динамик RF+ |
| 2-GND | 12-динамик RF- |
| 3-BAT+ | 13-динамик LF+ |
| 4-подсветка | 14-динамик LF- |
| 5-упр.ант | 15-динамик LR+ |
| 9-динамик RR+ | 16-динамик LR- |
| 10-динамик RR- | — |
| 1-A+ | 12-динамик RF- |
| 3-BAT+ | 13-динамик LF+ |
| 4-подсветка | 14-динамик LF- |
| 5-упр.ант | 15-динамик LR+ |
| 9-динамик RR+ | 16-динамик LR- |
| 10-динамик RR- | GND-обод разьема |
| 11-динамик RF+ | — |
| 2-GND |
| 3-BAT+ |
| 11-динамик RF+ |
| 12-динамик RF- |
| 13-динамик LF+ |
| 14-динамик LF- |
JVC XL-G2500
KENWOOD KDC-7070R, KDC-5040R, KRC-958R, …
KENWOOD KRC-155D
KENWOOD KDC-84R, KDC-94R
KENWOOD KRC-951RDS, KRC-851D, KRC-751D/L, KRC-651D/L, KRC-451D/L
KENWOOD KRC-951R, KRC-852D/L, KRC-752R, KRC-453D/L, KRC-452D/L
| 1-A+ | 9-динамик RR+ | 13-динамик LF+ |
| 2-GND | 10-динамик RR- | 14-динамик LF- |
| 3-BAT+ | 11-динамик RF+ | 15-динамик LR+ |
| 4-подсветка | 12-динамик RF- | 16-динамик LR- |
LG ( TCC-8020)
MERCEDES (BECKER AVUS, AVUS2000, GRAND PRIX)
| A.A.-упр.ант |
| 1-BAT+ |
| 2-подсветка |
| 3-A+ |
| 4-GND |
MITSUBISHI CARISMA, COLT, ECLIPSE, PAJERO, LANCER
NATIONAL RM-Z11SAB
| A | B | C |
| 1-Не еспользуетя | 1-Не еспользуетя | 1-Динамик LF- |
| 2-Динамик LR- | 2-Общий (GND) | 2-Динамик RF- |
| 3-Динамик RR- | 3-Подсветка | 3-Питание антенны |
| 4-Не еспользуетя | 4-Ватарея + | 4-Динамик LF+ |
| 5-Динамик LR+ | 5- | 5-Динамик RF+ |
| 6-Динамик RR+ | 6- | 6-Питание EEPROM |
OPEL Philips SC201, Blaupunkt SC202, Grundig CAR200
| 1-A+ | 12-динамик RF- |
| 3-BAT+ | 13-динамик LF+ |
| 4-подсветка | 14-динамик LF- |
| 5-упр.ант | 15-динамик LR+ |
| 9-динамик RR+ | 16-динамик LR- |
| 10-динамик RR- | GND-обод разьема |
| 11-динамик RF+ | — |
PANASONIC CQ-RD915LEN, DP-200V (с CD диском)
PANASONIC CQ-H03,04,06,07,08; CQ-J03, CQ-D50, CQ-RD50
PANASONIC CQ-DP31EG, CQ-DP41EG
PIONEER KEH-2600, KEH-3600
PIONEER KEH-3800 (RDS)
PIONEER DEH-M980RDS, KEH-M8300RDS, KEH-M9300RDS
| 1-GND | 3-ANT REMOTE |
| 2-A+ | 4-подсветка |
| 1-BAT+ | 3-ANT REMOTE | 9-динамик L+ | 11-ANT |
| 2-A+ | 7-динамик R+ | 10-GND динамиков | 12-ANT GND |
RENAULT R5, R19, R21, ESPACE, TWINGO
| 1-A+ | 9-динамик RR+ | 14-динамик LF- |
| 2-GND | 10-динамик RR- | 15-динамик LR+ |
| 3-BAT+ | 11-динамик RF+ | 16-динамик LR- |
| 4-подсветка | 12-динамик RF- | — |
| 5-упр.ант | 13-динамик LF+ | — |
SONY XR-7300, XR-7200, XR-7201, XR-7202, XR-7400
SONY XR-3700RDS, XR-3750, XR-3690RDS, XR-6700RDS, XR-C700
SONY XR-7042, XR-4403
SONY XR-C210, XR-C214
SSANG-YONG MUSSO, KORANDO
| 1-A+ | 9-ДИНАМИК RR+ | 14-ДИНАМИК LF- |
| 2-GND | 10-ДИНАМИК RR- | 15-ДИНАМИК LR+ |
| 3-BAT+ | 11-ДИНАМИК RF+ | 16-ДИНАМИК LR- |
| 4-ПОДСВЕТКА | 12-ДИНАМИК RF- | — |
| 5-упр.ант | 13-ДИНАМИК LF+ | — |
SUBARU LEGACY, IMPREZA, VIVIO
| 1-A+ | 11-ДИНАМИК RF+ |
| 2-GND | 12-ДИНАМИК RF- |
| 3-BAT+ | 13-ДИНАМИК LF+ |
| 4-ПОДСВЕТКА | 14-ДИНАМИК LF- |
| 5-упр.ант | 15-ДИНАМИК LR+ |
| 9-ДИНАМИК RR+ | 16-ДИНАМИК LR- |
| 10-ДИНАМИК RR- | — |
| 1-A+ | 12-ДИНАМИК RF- |
| 3-BAT+ | 13-ДИНАМИК LF+ |
| 4-ПОДСВЕТКА | 14-ДИНАМИК LF- |
| 5-упр.ант | 15-ДИНАМИК LR+ |
| 9-ДИНАМИК RR+ | 16-ДИНАМИК LR- |
| 10-ДИНАМИК RR- | — |
| 11-ДИНАМИК RF+ | GND-ОБОД РАЗЬЕМА |
| 1-A+ | 9-динамик RR+ | 14-динамик LF- |
| 2-GND | 10-динамик RR- | 15-динамик LR+ |
| 3-BAT+ | 11-динамик RF+ | 16-динамик LR- |
| 4-подсветка | 12-динамик RF- | — |
| 5-упр.ант | 13-динамик LF+ | — |
TOYOTA 18302 made in philipines
UNIVERSUM CR 439X
VW SHARAN, FORD GALAXY, SEAT ALHAMBRA
| 1-A+ | 9-ДИНАМИК RR+ | 14-ДИНАМИК LF- |
| 2-GND | 10-ДИНАМИК RR- | 15-ДИНАМИК LR+ |
| 3-BAT+ | 11-ДИНАМИК RF+ | 16-ДИНАМИК LR- |
| 4-ПОДСВЕТКА | 12-ДИНАМИК RF- | — |
| 5-упр.ант | 13-ДИНАМИК LF+ | — |
VOLVO 850, 960, S70, V70, S40, V40
| 1-A+ | 11-динамик RF+ |
| 2-GND | 12-ДИНАМИК RF- |
| 3-BAT+ | 13-ДИНАМИК LF+ |
| 4-ПОДСВЕТКА | 14-ДИНАМИК LF- |
| 5-упр.ант | 15-ДИНАМИК LR+ |
| 9-ДИНАМИК RR+ | 16-ДИНАМИК LR- |
| 10-ДИНАМИК RR- | — |
VOLVO CR-603, CR-606
| 1-ANT | 13-ДИНАМИК RR+ (R+ HI) |
| 3-ДИНАМИК LR+ (L+ HI) | 14-ДИНАМИК RR- И RF+ |
| 4-ДИНАМИК LR- И LF+ | 15-ДИНАМИК RF- (R- HI) |
| 5-ДИНАМИК LF- (L- HI) | 19-A+ |
| 9-упр.ант | 20-GND |
| 10-BAT+ | — |
| 11-ANT GND | A — ANT GND |
Материал взят с сайта TeleTehnika.
Характеристики
Магнитолы Blaupunkt выпускаются в двух размерах – 1 Din и 2 Din. Штатным считается размер магнитолы Blaupunkt 2 Din. Кроме того, в некоторых моделях установлена съёмная передняя панель.
Автомагнитола Blaupunkt London MP37
По функциональным характеристикам можно отметить наличие Bluetooth, поддержку карт памяти, портативных накопителей, дисков, а также плееров от компании Apple. Таким образом, вы можете слушать музыку с того устройства, с которого вам будет удобно.
Наиболее популярная модель в России – это магнитола Blaupunkt DMS 4X40W. Как правило, её устанавливают на автомобили chevrolet lacetti, так как штатное устройство идеально подходит к разъёму автомобиля. Однако, кроме chevrolet lacetti Blaupunkt DMS 4X40W подойдёт для любого другого автомобиля с соответствующим размером ниши.
Преимущество магнитолы Blaupunkt DMS 4X40W перед другими моделями состоит в отличном соотношении цены и функциональности, ведь в устройстве предусмотрена возможность подключения AUX.
1. Кнопка снятия передней панели 2. Длительное нажатие: кнопка ON – включение и отключение устройства
Короткое нажатие: временное отключение звука
3. Регулятор громкости 4. Отсек для загрузки диска 5. Кнопки курсора 6. Длительное нажатие:
1 – кнопка для выгрузки диска
Короткое нажатие: SRS – кнопка выбора источника CD, CD ченджера или Compact Drive MP3 (если подключены) и внешнего источника AUX.
7. Короткое нажатие: Кнопка MENU- вызов меню основных настроек
Ford Mondeo TDI 2.0 aisin › Бортжурнал › Установка BLAUPUNKT NX
Уже год как установил головное устройство Blaupunkt NX с видеовходом взамен штатной SONY. Приобретал у DeNetBY в комплекте с корзиной и блоком климата (который кстати не подошел, т.к. европейка) за 35000р. Докупал: 1) GPS антену — 700р 2) Переходник fakra rca для видеовхода нештатной камеры заднего вида — 500р 3) Камера заднего вида mondeo/focus совместная с кнопкой открывания багажника — 2000р 4) Передний динамик парктроника — 500р 5) Карты России для навигации — 2000р (тогда еще не научались самостоятельно обновлять) 6) Ключи для съема ГУ — 500р 7) Смена конфигурации в настройках авто на ГУ с навигацией — как договоришься. ИТОГО: 41 200р
