Шкода фелиция замена передних стоек
Понадобится специальный инструмент для сжимания винтовых пружин подвески. Составители настоящего Руководства рекомендуют пользоваться инструментом регулируемого типа - спрашивайте в магазинах автомобильных аксессуаров. Любые попытки разборки стоек без использования специального инструмента чреваты получением серьезных травм.
1. Снимите стойку с автомобиля, очистите ее от грязи, затем зажмите вертикально в тиски с мягкими губками. При помощи специального приспособления сожмите винтовую пружину, полностью сняв нагрузку с тарелок. Проследите за правильностью закрепления инструмента на витках пружины (строго придерживайтесь инструкций изготовителей).
2. Гаечным ключом заблокируйте шток поршня стоечной сборки от проворачивания и отдайте гайку крепления верхней тарелки.
3. Запоминая установочное положение компонентов, отдайте гайку.
и снимите со стойки тарельчатую шайбу.
и крепежную пластину .
При сборке гайка подлежит замене в обязательном порядке.
4. Снимите резиновую втулку.
. дистанционную втулку и верхнюю тарелку пружины.
Затем снимите винтовую пружину.
5. Снимите с поршневой сборки амортизатора резиновый защитный чехол и буфер хода сжатия.
6. Внимательно осмотрите амортизатор на наличие следов утечек гидравлической жидкости. Проверьте поршень на наличие каверн, а корпус амортизатора на наличие механических повреждений. Удерживая амортизатор вертикально, проверьте исправность его функционирования сначала на всей длине его хода, потом на коротких сжатиях с ходом от 50 до 100 мм. В обоих случаях сопротивление сжатию должно быть равномерным и непрерывным. В противном случае амортизатор неисправен и подлежит замене.
7. Проверьте все компоненты на наличие признаков износа, деформаций и механических повреждений, особое внимание уделяя состоянию подшипника и дистанционной втулки. Дефектные детали замените.
8. Установите на амортизатор буфер хода сжатия и резиновый защитный чехол. Проследите за правильностью посадки нижнего края чехла на корпусе амортизатора.
9. Установите на место винтовую пружину. Проследите за правильностью посадки ее нижнего торца относительно упора тарелки.
10. Полностью растяните амортизатор, затем установите на него верхнюю тарелку, вновь правильно развернув ее упором относительно торца пружины.
11. Установите дистанционную втулку, подшипник, держатель подшипника и резиновую втулку, следом установите верхнюю крепежную пластину.
12. Установите на поршень тарельчатую шайбу, затем наверните новую гайку. Удерживая поршень от проворачивания, затяните гайку крепежной пластины с требуемым усилием.
13. Удостоверившись в правильности посадки пружины на упорах тарелок, отпустите сжимающий инструмент и снимите его со стойки.
Всем привет! Уже давно передние стоечки давали о себе знать мелкими постукиваниями постоянно и сильными ударами в кузов при попадании в любые ямки и стыки. Для начала купил я опорники с подушками комплектом. Полез поменять — а там и амики уставшие оказались. Собрал обратно и заказал новые амики, а так же верхние тарелки на пружины, так как старые стали гнить и пошли трещины, и еще новые втулки для опорных подшипников.
Новый подшипник вскрыл и набил еще смазкой, потому что производители явно экономят. Открывается очень легко, верхнюю крышку тянем вверх, аккуратно по кругу выводя из зацепления. Надо быть осторожным, чтоб не выпали шарики и в лучшем случае не насобирали на себя грязь и песок, а в худшем не потерялись (я ни одного не потерял, но все равно делал над чистой картонной коробкой).
Особой сложности в этой процедуре нет, если есть стяжки для пружин. Разобрал старые стойки.
Пружины немножко подчистил от ржавчины щетками по металлу и собрал все с новенькое.
Перед сборкой амик прокачал, на всякий случай.
Ну и собственно по тарелкам разница на лицо.
И на всякий случай каталожники:
— 633835 Kayaba масло
— MK069 Monroe комплект подшипник опорный с подушкой
— 6U0412099 Втулка опорного подшипника Favorit/Felicia
— 6U0412351C Тарелка переднего амортизатора Favorit/Felicia над опорным подшипником под подушкой
— 6U0412323 Тарелка переднего амортизатора Favorit/Felicia с болтами над подушкой.
Передок стал намного тише и сбитее, не зря проделанная работа!
Всем спасибо, ставьте лайки, делитесь с друзьями, пишите комменты.
Капитальный ремонт стоек передней подвески Skoda Felicia
Капитальный ремонт стоек передней подвески
1 - Амортизатор
2 - Винтовая пружина
3 - Защитный чехол
4 - Буфер хода сжатия
5 - Верхняя тарелка пружины
6 - Подшипник
7 - Резиновая подушка
8 - Верхняя опора стойки
9 - Резиновое кольцо
10 - Гайка М12
Понадобится специальный инструмент для сжимания винтовых пружин подвески. Составители настоящего Руководства рекомендуют пользоваться инструментом регулируемого типа - спрашивайте в магазинах автомобильных аксессуаров. Любые попытки разборки стоек без использования специального инструмента чреваты получением серьезных травм.
1. Снимите стойку с автомобиля, очистите ее от грязи, затем зажмите вертикально в тиски с мягкими губками. При помощи специального приспособления сожмите винтовую пружину, полностью сняв нагрузку с тарелок. Проследите за правильностью закрепления инструмента на витках пружины (строго придерживайтесь инструкций изготовителей).
2. Гаечным ключом заблокируйте шток поршня стоечной сборки от проворачивания и отдайте гайку крепления верхней тарелки.
3. Запоминая установочное положение компонентов, отдайте гайку.
и снимите со стойки тарельчатую шайбу.
и крепежную пластину .
При сборке гайка подлежит замене в обязательном порядке.
4. Снимите резиновую втулку.
. дистанционную втулку и верхнюю тарелку пружины.
Затем снимите винтовую пружину.
5. Снимите с поршневой сборки амортизатора резиновый защитный чехол и буфер хода сжатия.
6. Внимательно осмотрите амортизатор на наличие следов утечек гидравлической жидкости. Проверьте поршень на наличие каверн, а корпус амортизатора на наличие механических повреждений. Удерживая амортизатор вертикально, проверьте исправность его функционирования сначала на всей длине его хода, потом на коротких сжатиях с ходом от 50 до 100 мм. В обоих случаях сопротивление сжатию должно быть равномерным и непрерывным. В противном случае амортизатор неисправен и подлежит замене.
7. Проверьте все компоненты на наличие признаков износа, деформаций и механических повреждений, особое внимание уделяя состоянию подшипника и дистанционной втулки. Дефектные детали замените.
8. Установите на амортизатор буфер хода сжатия и резиновый защитный чехол. Проследите за правильностью посадки нижнего края чехла на корпусе амортизатора.
9. Установите на место винтовую пружину. Проследите за правильностью посадки ее нижнего торца относительно упора тарелки.
10. Полностью растяните амортизатор, затем установите на него верхнюю тарелку, вновь правильно развернув ее упором относительно торца пружины.
11. Установите дистанционную втулку, подшипник, держатель подшипника и резиновую втулку, следом установите верхнюю крепежную пластину.
12. Установите на поршень тарельчатую шайбу, затем наверните новую гайку. Удерживая поршень от проворачивания, затяните гайку крепежной пластины с требуемым усилием.
13. Удостоверившись в правильности посадки пружины на упорах тарелок, отпустите сжимающий инструмент и снимите его со стойки.
Видео про "Капитальный ремонт стоек передней подвески" для Skoda Felicia
Skoda Felicia - ремонт передка и врезка стронгера Диагностика подвески Замена опорного подшипникаСнятие и установка стоек передней подвески Skoda Felicia
Снятие и установка стоек передней подвески
При сборке потребуется новая гайка стяжного болта ступичной сборки, а также новые гайки верхней опоры стойки.
1. Откройте капот и проверьте двигательный отсек на наличие распорной штанги верхних опор стоек подвески. В случае необходимости, отдайте гайки верхних опор и снимите штангу.
2. Подоприте клиньями задние колеса, взведите стояночный тормоз, затем поддомкратьте передок автомобиля и установите его на подпорки. Снимите соответствующее переднее колесо.
3. На моделях, оборудованных стабилизатором поперечной устойчивости, отдайте гайку крепления стойки штанги стабилизатора к нижнему рычагу, снимите шайбу и нижнюю резиновую вставку.
4. На всех моделях отдайте гайку и извлеките стяжной болт крепления ступичной сборки к стойке.
При сборке гайка подлежит замене в обязательном порядке.
5. При помощи монтировки осторожно опустите нижний рычаг, высвобождая шаровую опору из своего посадочного хомута в основании ступичной сборки, - постарайтесь не допустить чрезмерного натяжения тормозного шланга. Если сборка не отделяется от стойки, большой отверткой с плоским жалом аккуратно разведите губки крепежного хомута. На моделях, оборудованных стабилизатором поперечной устойчивости, постарайтесь не допустить выпадения резиновой подушки и шайбы верхней опоры стойки штанги стабилизатора.
Стяжной болт шаровой опоры подлежит замене в обязательном порядке (в комплекте со своей гайкой).

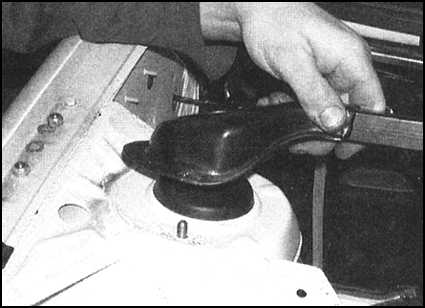

6. В двигательном отсеке снимите пластмассовую крышку, затем отдайте гайки верхней опоры стойки и снимите шайбы.
При сборке гайки подлежат замене в обязательном порядке. Извлеките стойку через арку колеса и снимите ее с автомобиля.
1. Через арку колеса заведите стойку на свое штатное место, установите шайбы и наверните новые верхние гайки. Затяните гайки с требуемым усилием, затем установите пластмассовую крышку. Если автомобиль оборудован распорной штангой, временно наверните старые гайки, лишь слегка затянув их.
2. Введите нижнюю часть стойки в зацепление со ступичной сборкой. На моделях, оборудованных стабилизатором поперечной устойчивости разместите стойку штанги стабилизатора на нижнем рычаге подвески, проследив за правильностью расположения верхней резиновой вставки и шайбы.
3. Добейтесь совмещения крепежных отверстий, вставьте стяжной болт , наверните новую гайку и затяните ее с требуемым усилием.
4. Где требуется, установите нижнюю резиновую вставку и шайбу опоры стойки штанги стабилизатора. Наверните гайку и затяните ее с требуемым усилием.
5. Установите на место колесо, затем опустите автомобиль на землю и затяните колесные болты с требуемым усилием.
6. На моделях, оборудованных распорной штангой стоек снимите старые гайки крепления штанги и замените их новыми (не забудьте подложить шайбы), затянув их с требуемым усилием.
Видео про "Снятие и установка стоек передней подвески" для Skoda Felicia
Skoda Felicia - ремонт передка и врезка стронгера Как снять стойку, как снять переднюю стойку на шкоде фабия, стойка амортизатор Замена передней стойки на Шкода ФабияПри сборке потребуется новая гайка стяжного болта ступичной сборки, а также новые гайки верхней опоры стойки.
1. Откройте капот и проверьте двигательный отсек на наличие распорной штанги верхних опор стоек подвески. В случае необходимости, отдайте гайки верхних опор и снимите штангу.
2. Подоприте клиньями задние колеса, взведите стояночный тормоз, затем поддомкратьте передок автомобиля и установите его на подпорки. Снимите соответствующее переднее колесо.
3. На моделях, оборудованных стабилизатором поперечной устойчивости, отдайте гайку крепления стойки штанги стабилизатора к нижнему рычагу, снимите шайбу и нижнюю резиновую вставку.
4. На всех моделях отдайте гайку и извлеките стяжной болт крепления ступичной сборки к стойке.
При сборке гайка подлежит замене в обязательном порядке.
5. При помощи монтировки осторожно опустите нижний рычаг, высвобождая шаровую опору из своего посадочного хомута в основании ступичной сборки, - постарайтесь не допустить чрезмерного натяжения тормозного шланга. Если сборка не отделяется от стойки, большой отверткой с плоским жалом аккуратно разведите губки крепежного хомута. На моделях, оборудованных стабилизатором поперечной устойчивости, постарайтесь не допустить выпадения резиновой подушки и шайбы верхней опоры стойки штанги стабилизатора.
Стяжной болт шаровой опоры подлежит замене в обязательном порядке (в комплекте со своей гайкой).
6. В двигательном отсеке снимите пластмассовую крышку, затем отдайте гайки верхней опоры стойки и снимите шайбы.
При сборке гайки подлежат замене в обязательном порядке. Извлеките стойку через арку колеса и снимите ее с автомобиля.
1. Через арку колеса заведите стойку на свое штатное место, установите шайбы и наверните новые верхние гайки. Затяните гайки с требуемым усилием, затем установите пластмассовую крышку. Если автомобиль оборудован распорной штангой, временно наверните старые гайки, лишь слегка затянув их.
2. Введите нижнюю часть стойки в зацепление со ступичной сборкой. На моделях, оборудованных стабилизатором поперечной устойчивости разместите стойку штанги стабилизатора на нижнем рычаге подвески, проследив за правильностью расположения верхней резиновой вставки и шайбы.
3. Добейтесь совмещения крепежных отверстий, вставьте стяжной болт , наверните новую гайку и затяните ее с требуемым усилием.
4. Где требуется, установите нижнюю резиновую вставку и шайбу опоры стойки штанги стабилизатора. Наверните гайку и затяните ее с требуемым усилием.
5. Установите на место колесо, затем опустите автомобиль на землю и затяните колесные болты с требуемым усилием.
6. На моделях, оборудованных распорной штангой стоек снимите старые гайки крепления штанги и замените их новыми (не забудьте подложить шайбы), затянув их с требуемым усилием.
