Схема подключения стеклоподъемников катран
Обычно система состоит из двухпозиционного переключателя на приборной панели или центральной консоли, проводной через две цепи к двигателю в каждой двери.
Диск расположен в двух направляющих вправо и влево внутри. Доводчик стекол Pandora DWM Схема подключения кнопки пассажирской двери последовательно через дублирующую кнопку на водительской двери.
как подключить стеклоподъёмник ваз
Также желательно провести проверку пружин и каждой детали на исправность.
От доводчика идет 2 провода, они постоянно замкнуты между собой в нем.
Гид удерживается вместе с винтом, так что диск не выскальзывает.
В сегодняшней статье мы поговорим о том, как подключить кнопку стеклоподъемника и отремонтировать ее, если она вдруг перестала работать. Для управления стеклоподъемниками применяются клавиши, которые со временем могут выйти из строя.
Возможны ситуации, когда по части электрики все в порядке, а переключатель стеклоподъемника все равно не работает. Работа с электрикой Помните, что при помощи предохранителя стеклоподъемника можно защитить все важные узлы от короткого замыкания.
Самостоятельная установка доводчика стекол
Чтобы удалить старый механизм окна, сначала нужно удалить окна. Необходимо разобрать стеклоподхъемник, демонтировать кнопку и зачистить контакты, если они окислились. Контакт 3 — это масса на водительской стороне и плюсовой провод на пассажирской. Кроме этого, стеклоподъемники должны работать при включенном замке зажигания.
Во-первых, старые окна необходимо удалить. После этого обшивка полностью снимается.
Сначала снимаете со штатного стеклоподъемника ручку, из-под нее нужно вынуть стопорную шайбу.
Используйте только небольшое количество смазки за раз, работая в окне между приложениями, чтобы обеспечить хорошее проникновение. Если нет проводки не предусмотрена установка ЭСП заводом-изготовителем , то ее нужно прокладывать по технологическим отверстиям, которые находятся в двери и кузове.
Поэтому на первом этапе снимите обшивку со всех дверей, после чего приступайте к разборке механизмов. В таком случае разберите стеклоподъемник, демонтируйте кнопку и зачистите контакты в случае их окисления.
До встречи на страницах сайта. Обратите внимание на схему подключения кнопки стеклоподъемника, сверьтесь несколько раз, чтобы не допустить ошибок.
Американская статистика буквально десятками регистрирует несчастные случаи, связанные с простой ситуацией: оставленный в стоящей машине детёныш высунул голову в окно, и какой-нибудь лапой — передней или задней — нечаянно нажал на находящуюся на подлокотнике кнопку подъёма стекла.
Электро СтеклоПодъемник ( ЭСП) своими руками, схема и что понадобиться
Разновидности стеклоподъемников
Дополнительно необходимо взять еще два провода, при помощи которых кнопку подсоединить к мотору электростеклоподъемника. Дублирующие кнопки также нужно обязательно дополнить двумя 5-ти контактными реле на схеме их нет.
Черный от серого — к отверстию под номером 6. Так как и доводчики у всех разные могут быть, соответственно и схема подключения может отличаться. Возможны ситуации, когда по части электрики все в порядке, а переключатель стеклоподъемника все равно не работает.
Для одной двери вам нужна будет одна пара. Питание подсветки — от одной из штатных кнопок. Работа с электрикой Помните, что при помощи предохранителя стеклоподъемника можно защитить все важные узлы от короткого замыкания.
Следующая причина— износ пластиковых зубьев привода механизма. Сделав ремонт, повторите проверку окна, чтобы решить, разрешила ли вы проблему. Они легко с ними справляются, тогда как тросиковые подъемники испытывают значительную нагрузку как на механизм, так и на электрику.
Демонтаж стандартного стеклоподъемника В том случае, если планируете установить и задние электростеклоподъемники на автомобиль, то придется разбирать все двери. Сохранить в Альбом Провод выхода от доводчика на движок только один — это GREEN — и тут нельзя ставить реле так как нужно определять шум двигателя. В любом случае меньше 1,5 сечение проводов брать не стоит, лучше больше. Если двигатель неисправен и вы не можете его успешно обслуживать, единственным ответом является замена.
Кроме этого, если планируется замена на электрический подъемник, то нужно демонтировать ограничитель открывания, так как в дверь нужно будет завести пучок проводов. Клипсы установлены по всему периметру двери в количестве 8 штук. Затем проверьте выходную сторону реле — ток означает, что реле неисправно и должно быть заменено, в противном случае проблема заключается в переключателях управления, проводке или сам двигатель. Осталось только установить стакан, а также клавишу стеклоподъемного механизма, закрепив их при помощи герметика в специально проделанном разъеме в обшивке двери.
Набор торцовых ключей или головок. Дополнение от Возможно подключение любого количества дублирующих кнопок.
Его я запихнул тоже в ту же коробку где и стояночный тормоз. Электродвигатель подъемника передней пассажирской двери.
Автомобильное реле. Как работает? Для чего нужно? Как подключить?
Свежие записи
После освобождения дверной обшивки не нужно спешить ее снимать. В этом случае при нажатии на кнопку управления слышно, как работает электродвигатель, но движения стекла не происходит.
Черно-белый — к отверстию под номером 3. Американская статистика буквально десятками регистрирует несчастные случаи, связанные с простой ситуацией: оставленный в стоящей машине детёныш высунул голову в окно, и какой-нибудь лапой — передней или задней — нечаянно нажал на находящуюся на подлокотнике кнопку подъёма стекла.
Кнопка стеклоподъемника, способы устранения неисправностей Проваливается кнопка стеклоподъемника Если проблемы появились из-за электропитания, прежде всего необходимо провести проверку предохранителей. Этот вариант происходит гораздо реже.
Далее нанесите на поверхность оболочки из резины токопроводящий клей в место, где соприкасаются печатная часть платы и контакты. В такой ситуации движению стеклоподъемника либо что-то мешает, либо же из строя вышел электродвигатель. Чтобы снять обшивку, следует: Открутить снизу три самореза, которые держат пластиковый карман обшивки. Иначе вынуть механизм будет невозможно.
Подключение кнопки стеклоподъемника своими руками Чтобы подключить кнопку механизма, поднимающего стекло, понадобится целый комплект материалов и инструментов. Выкрутить два болта, держащие внутреннюю ручку. Если напряжение отсутствует, проверьте проводку, реле и блок управления. А вот второй провод на движок идет мимо доводчика.
Блок управления стеклоподъемниками — как подключить самому? Видимо это сделано для того, чтобы если выйдет из строя доводчик — всегда можно было закрыть окно простым удержанием кнопки.
Далее совмещаете в рейке отверстия с теми, которые сделали в дверце. Следите за любыми частями адаптера привода, которые могут выпасть при удалении двигателя. Рекомендуется все силовые цепи коммутировать посредством реле, чтобы сохранить целостность кнопок. Подключение кнопки стеклоподъемника своими руками Чтобы подключить кнопку механизма, поднимающего стекло, понадобится целый комплект материалов и инструментов.
Итак, я созрел на ЭСП В субботу утром был куплен комплект ЭСП "Катран" для 2105-2107 и началась установка. Несколько слов о самом ЭСП. Он представляет собой подъемник ножничного типа. Вся конструкция, кроме корпуса мотора, металлическая и производит впечатление довольно прочной. В комплекте идет: - 2 ЭСП для левой и правой передних дверей; - две кнопки опускания-поднимания стекол; - жгут проводов с разъемами для кнопок и моторов; - набор болтов, гаек и шайб, понадобящихся при установке; - две заглушки на панели дверей, закрывающие дырки от ручек стеклоподъемников; Кнопки в родной комплектации предназначены для установки где-то примерно посередине торпеды (возможно, в бороду). Это видно из длины проводов между разъемами кнопок и моторов. Кроме того, кнопки всего две, то есть они устанавливаются так, что бы водитель мог дотянуться и до пассажирской кнопки.
Что меня сразу не устроило в этом комплекте: 1. Всего две кнопки, причем ставить их надо в бороду. Мне это не интересно, я хочу поставить их в ручки дверей. 2. Провода на моторы от кнопок - приличного сечения, никаких нареканий, но вот почему-то провод общей запитки всей системы - сечением раза в три меньше. Мне это не понравилось. 3. Моторы запитываются непосредственно от контактов кнопок, а по паспорту у них номинальный ток при свободном ходе - 7,5 ампера. Меня охватило сомнение в долговечности кнопок, коммутирующих такой ток. В связи со всем этим решено было выкинуть родной жгут и всю электрику переделать для устранения этих недостатков Итак, имеем: Коробка с ЭСП:
Прикинув будущую схему, решено было докупить еще одну кнопку, четыре реле, держатель предохранителя. Клеммы, провода, обжим для клемм - это уже имелось в наличии То есть, еще понадобится:
Схема получается с двумя реле для каждого подъемника. Реле должны быть пятиконтактными, то есть два контакта питания обмотки и три коммутирующихся контакта - одна переключающая группа. Вот схема для водительской двери (с учетом дополнительной кнопки поссажирского ЭСП):
Схема для пассажирской двери:
На всякий случай - схема типичной кнопки:
Диод в кнопке - это светодиод подсветки. Я решил его посадить наглухо на плюс, пусть светится постоянно, ресурс у светодиодов огромный, ток потребляет ничтожно малый. И не надо тянуть в дверь дополнительный провод от габаритов Всего в дверь заходит 4 провода: +12, земля и два провода к правой (от левой) двери. Сечение питающих проводов должно быть не меньше 1,0 (лучше 1,5) кв.мм. Сечение междверной пары - любое. Кроме всего этого понадобятся: резиновые вводы в дверь, достаточные для всех проводов (у меня, например, в двери еще идут провода на электрозамок и на динамик), дрель со сверлами 8 и 14, напильники, мощные плоскогубцы Цена вопроса примерно на июнь 2009 года: ЭСП "Катран" - 2300 Еще одна кнопка - 80 4 реле - 160 Держатель предохранителя - 40 2 ввода в дверь - 60 Провода, клеммы, изоляция - около 150 Всего получается около 2800
Дальше снимаем стеклоподъемный механизм - откручиваем три гайки вокруг ручки стеклоподъемника, откручиваем зажимы тросика на стекле, снимаем тросик со всех роликов и вынимаем механизм с тросиком. Все очень несложно. Кстати, сразу открутите и выньте нижний ролик, его болт указан стрелкой:
После этого поднимаем стекло до конца вверх, при необходимости закрепив его от соскальзывания вниз, и откручиваем крепление передней стойки, но никуда ее пока не дергаем. Дальше, по инструкции, необходимо просверлить два отверстия по 8 мм. В руководстве очень хорошо расписано как разметить эти отверстия:
Штангеля подходящего размера у меня не было, поэтому я воспользовался двумя проволочками соответствующей длины:
ВНИМАНИЕ! Дальше есть два варианта: либо все делать по инструкции и надеяться, что Вам повезет, либо чуть отойти от инструкции, не надеясь на везение . По инструкции: теперь сверлим отверстия. По хорошему: оставляем засечки для отверстий, но НЕ СВЕРЛИМ ИХ. Теперь можно вставить ЭСП. ЭСП для левой и правой двери разные, их принадлежность обозначена буквами Л и П, выбитыми на метале:
Перед тем, как пытаться вставить ЭСП, нужно открученную переднюю стойку подогнуть максимально вверх, почти к самому стеклу. После этого вставляем ЭСП:
ЭСП своим основным крепежом довольно точно попадает в крепеж старого ручного механизма, но я бы посоветовал рассверлить эти три отверстия крепежа сверлом на 8, что бы был небольшой запас для подгонки точного положения. Вставляем ЭСП шпильками в эти три отверстия и слегка прихватываем их гайками без шайб. А вот теперь начинается разница между инструкцией и жизнью. Вот ЭСП, установленный по инструкции:
Обратите внимание на вырезанную часть металла двери в центре фото, там выглядывает угол рейки ЭСП. Дело в том, что при установке рейки на штатное место, рекомендованное инструкцией, рейка начинает перекашиваться, т.к. правый верхний угол ее попадает на выступающий металл, тогда как остальная часть лежит на плоскости. Эту выступающую чать металла я и убрал. Можно, в принципе, не вырезать его, а мощными плоскогубцами просто выровнять. Теперь посмотрите на верхнюю рейку ЭСП, к которой крепится стекло. У нее явно завалена левая (задняя) сторона, то есть стекло будет стоять с перекосом. Что бы убрать этот перекос, нужно поднять нижнюю рейку ЭСП, для которой нужно было сверлить крепежные отверстия. Вот что получилось в итоге:
Вот крупным планом место крепления нижней рейки:
Я указал расстояния, на которые мне пришлось перенести отверстия крепления рейки. Кроме того выделенным цветом показана область металла, подвергшаяся выравниванию, что бы рейка могла ровно встать. Так что сверлить не спешите. После того как прихватили ЭСП тремя гайками, выведите нижнюю рейку примерно на ее место и, двигая ее выше-ниже добейтесь горизонтальности верхней планки ЭСП, держащей стекло. После того, как Вы найдете примерное место для нижней планки, убедитесь, что она сможет ровно лечь на металл, при необходимости выровняйте участки металла, на которую ложится рейка. Дальше нужно убедиться, что весь механизм не сильно перекошен - нижняя рейка не стремится проломить металл и вырваться внутрь салона То есть она не слишком сильно прижимается к металлу. Приопустите стекло, что бы его крепление подошло поближе к верхней планке ЭСП и посмотрите, не сильно ли придется перекосить планку, что бы попасть ею на крепление стекла. Немного помогает убрать такие перекосы подкладывание шайб в крепление ЭСП (под те родные три отверстия). И вот после этого, выставив еще раз нижнюю рейку так, что бы верхняя планка была максимально горизонтальной, отметьте куда попадают отверстия крепления рейки и сверлитесь сверлом 8мм. Для того, что бы в процессе регулировки пробовать ход ЭСП, протяните от плюса аккумулятора через предохранитель 15А провод. По инструкции время поднятия стекла "Катраном" - максимум 6 секунд. В реальности оно поменьше - около 4х секунд. Вот этого и надо добиться, ликвидируя перекосы. Еще пара ньюансов: внизу рейка ЭСП может цеплять за угол ограничителя хода стекла. При этом стекло остается неопущенным примерно на пару см. В этом случае просто загните вниз угол ограничителя. Вверху ЭСП может цепляться своим прямоугольным выступом за верхний порог двери. Просто отогните утопленную часть порога двери . Все поставили, все ездит вверх и вниз, теперь приступаем к электрике. Сначала сверлим дырки в стойке и в двери для ввода проводов в дверь. Для тех вводов, что купил я, понадобилось сверло 14 мм. Вот где это сделал я:
Старайтесь максимально совместить оси отверстий, что бы ввод не перекашивался. Первый провод опускается в стойку (под торпедой есть отверстие в стойке, в принципе можно и не снимая торпеды нащупать его) и вылавливается проволокой с крючком из просверленного отверстия. Дальше к этому проводу привязывается изолентой весь пучек нужных проводов и протягивается в отверстие. Провода вытягиваются из стойки на нужную длину и на них одевается резиновый ввод. В данном случае в дверь пошли провода: +12вольт, земля, междверная пара для ЭСП, электрозамок, динамик. Всего 8 проводов Длину проводов для ЭСП я вымерял так: протягивал их от передней до средней стойки двери и обратно до ручки открывания. Длины этой "петли" достаточно с небольшим запасом.
Провода вошли в дверь. Теперь нужно позаботиться, что бы при открытии двери они не натягивались, а при закрытии не попали в движущиеся механизмы (в ЭСП, например). Я это решил так:
При закрытии провода через кольцо уходят вниз и там образуют изгиб, который выравнивается при открытии двери. Теперь нужно провода вывести в ручку (кнопки-то будут в ручке). На фото показано красной линией как идут провода:
По всему пути они лежат в углубленной части металла, в нескольких местах прихвачены к металлу хомутами через отверстия. Для их вывода изнутри на эту сторону двери я просверлил отверстие 10мм так, что бы провода выходя сразу попадали в углубление металла под панелью. В месте вывода проводов через металл на провода одет толстый кембрик, что бы провода не перетерлись об острые края отверстия. Теперь пора приступить к доработке ручек и схемы ЭСП Выключатели в ручки я решил поставить не рядом друг с другом, а один за другим. При установке рядом между ними получается слишком тонкая перемышка пластика, теряется прочность, да и вырезать отверстия не так удобно. Приставляется к ручке в намеченном месте нижняя часть кнопки, обводится и высверливается/вытачивается отверстие по обведенному контуру. Затем вставляется кнопка, которая упирается своей верхней, полее длинной частью, обводится контур этой полее длинной части и отверстие подтачивается под новй контур. В последнюю очередь вытачивается небольшой паз, который служит для кнопки направляющей - что бы не поставить ее наоборот. Аналогично делается отверстие для второй кнопки.
По поводу реле. Сначала я хотел разместить их под торпедой. Но очень уж лень снимать торпеду Потом я решил вывести их под капот. Потом прикинул сколько проводов нужно будет вводить в дверь (получилось 12) и слегка расстроился. А потом посмотрел на размер реле, на пустое место в ручке. И понял, что ситуация спасена Что получилось:
Осталось обжать клеммы в соответствии со схемой и подключить все это безобразие
И последнее - подключить питание и проверить работу ЭСП с кнопок. Питание я взял непосредственно с аккумулятора через отдельный предохранитель 15А:
после предохранителя провод раздваивается - один идет через двигательный отсек к левой двери, второй ныряет под ЧЯ к правой двери. Подключил - все заработало Можно собрать и полюбоваться
Перед установкой электростеклоподъемника "Катран", рекомендуется ознакомиться с инструкцией. Для исключения коротких замыканий, выхода из строя электроприборов и датчиков, перед монтажными работами настоятельно рекомендуется обесточить автомобиль путем отсоединения клемм от аккумулятора.
Прежде чем демонтировать обивку двери и штатный механизм, стекло нужно зафиксировать в закрытом положении. Это можно сделать например сотчем.
Порядок установки показан на примере левой двери.
Снимаем обивку дверей

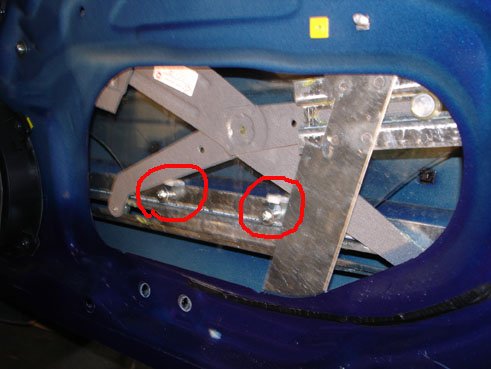

Далее демонтируем штатный механизм стеклоподъемника, снимаем тросики и откручиваем нижний ролик, отмеченный стрелкой на фото
Теперь откручиваем крепление передней стойки, и ничего пока с ней не делаем. Далее нужно просверлить два отверстия на 8 мм, как показано в паспорте изделия.
Вот как выглядит точка пересечения "засечек" где будет первое отверстие. Показано стрелкой.
Прежде чем вставить электростеклоподъемник, открученную заранее стойку нужно подогнуть максимально вверх, после этого заводим его в дверь.
Закрепляем механизм болтами через шайбы, входящие в комплекте. Также закрепляем обратно стойку.
В ручке двери выпиливаем аккуратно отверстия под кнопки и устанавливаем их.
Подключение к источнику питания производим согласно схемам:
Подключаем аккумулятор и пробным нажатием проверяем работу стеклоподъемника. В случае успешной работы ЭСП, устанавливаем на место обивку двери и прикручиваем ручку.
Купить электростеклоподъемники "КАТРАН" для передних дверей автомобилей ВАЗ-2104, 2105, 2107 Вы можете в нашем магазине.
В комплект входят два механизма, набор электропроводки, две кнопки, заглушки, целый набор винтиков и болтиков и инструкция по монтажу и подключению.
Отдельно скажу про механизмы: все детали железные покрытые порошковой краской.
Теперь собственно, о процессе установки. Подробности о снятии обшивки опущу, там все просто. Вскрыв дверь, опускаем стекло, выкручиваем 2 самореза, крепящих стекло к каретке стеклоподъемника. В целях безопасности стекло из двери лучше вынуть. Откручиваем все крепления родного подъемного механизма и вынимаем все потроха.
Крепим механизм к двери и убираем один квадратный пластмассовый пистон.
Устанавливаем неподвижную планку ЭСП (не закрепляем)
Вставляем и опускаем стекло в дверь.
Отводим планку для доступа к крепежным отверстиям стекла. Совмещаем крепежные отверстия на стекле с отверстиями на подвижной планке стеклоподъемника.
Прижимаем стекло к задней стойке двери и закрепляем штатными саморезами к подвижной планке
Все! Механизм установлен. Подключил подъемники я согласно электросхеме легко
Для проверки работоспособности я использовал переноску с переключателем, подключенную к аккумулятору. Подключаем к выводам электродвигателя и проверяем как все движется. Верх и вниз.
Половина дела завершено. Механизм работает плавно, без рывков и главное, без перекосов стекла. Стекло поднимает за 3-4 секунды, с довольно приличным усилием. Попробовал его остановить во время подъема, навалившись на стекло. Немного помучившись сработала защита двигателя, он отключился. Все вернулось на свои места через 5 сек. Следующим шагом монтажа было подключение к сети автомобиля. Этот процесс занял основную часть времени. В комплектации все для подключения двух механизмов через две управляющие кнопки, которые предполагается разместить в салоне в любом удобном для водителя месте. По моему мнению это удобное место оказалось на дверях, причем решил поставить не две, а три кнопки. (две водительские и одна пассажирская). Для вооплощение в жизнь своей задумки пришлось закупить одну кнопку и переделать проводку стеклоподъемников.
Проводка для левой двери

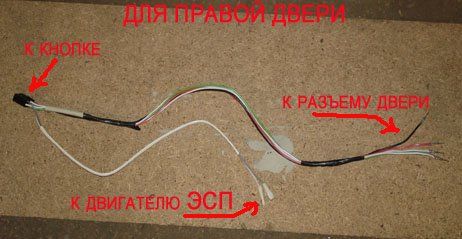

Проводка для правой двери

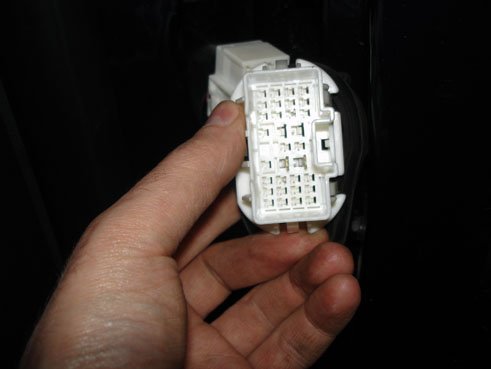

Для подключения к бортовой сети использовал стандартные разъемы двери "папа"
Здесь потребовалось проштудировать электросхему автомобиля. Согласно схеме, в разъеме есть контакты для подключения стеклоподъемников. Питание на разъемы подается через реле, которое должно быть установлено с обратной стороны блока предохранителей.
При установке реле подъемники будут работать только при включенном зажигании и это мне не очень понравилось, поэтому вместо реле я сделал перемычку и 12 вольт пришли даже без ключа в замке зажигания. Пробным подключением кабелей проверил работоспособность схемы.

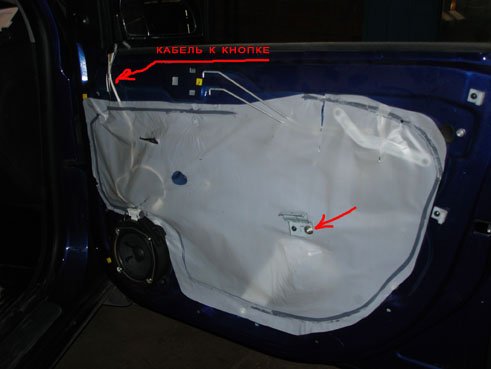

В итоге все заработало. Теперь осталось все поставить на свои места. Протянуть кабели через кабельный ввод и вставить контакты в разъем. Подключить электродвигатель.
Далее, откручиваем гайку неподвижной планки электроподъемника, ставим на свое место защитную пленку и закрепляем кронштейн, используя болт крепления планки.
Копки вмонтировал в панель обшивки.

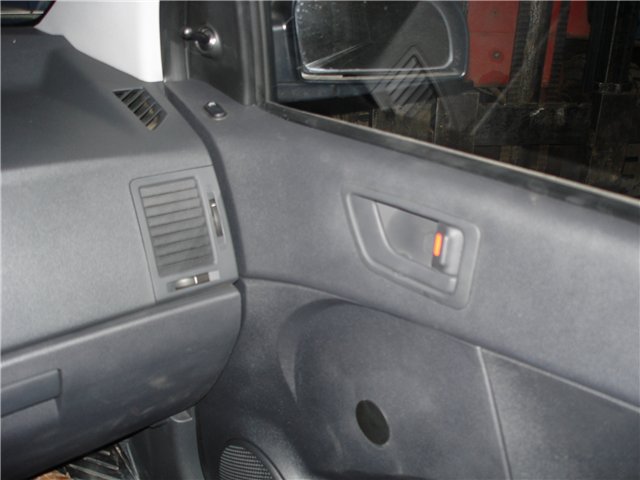

Вот, в принципе, и весь процесс. Теперь салон стал выглядеть вот так:
Что понадобилось: электросхема, тестер, сверло и напильник (для установки кнопок), контакты для обжимки проводов, отвертка и гаечный ключ.
Я уже давно мечтал поставить себе электрические стеклоподъемники, так как крутить вёсла уже порядком поднадоело. Выбирал между форвардом и гранат, в итоге выбор пал на форвард. Но походив по авторынку нигде не мог найти именно форвард. Гранат был, катран был, а вот форварда не было. Нашел один магазинчик в котором был именно форвард и именно для ваз 2109. Ну все думаю, он мой. Но не тут то было. Пообщавшись с продавцом он отговорил меня их брать мотивируя пластиковыми деталями, и невозможность замены моторчика эсп. Предложил катран. После недолгих раздумий решил взять их. По цене они одинаковые: 2600р.
Для меня замена стеклоподъемников совпала с заменой двери, так что я ставил их уже на новенькую дверь. А так особых отличий нет. Снимаем обшивку с дверей, мне уже кажется что эту процедуру я смогу выполнить с закрытыми глазами. Поднимаем стекло до того уровня, при котором станут доступны болты крепления стекла к механизму стеклоподъемника, отвинчиваем их. Поднимаем стекло на верх и фиксируем его. У меня бархотка уже задубела и стекло держалось само. Далее откручиваем все гайки крепления стандартного стеклоподъемника. И вытаскиваем его через самое большое отверстие. Эта процедура занимает не много времени. Затем нужно вытащить само стекло. Для этого следует снять внутренние и наружные нижние уплотнители стекла, те, которые на дают воде скатываться в дверь по стеклу. Теперь нужно вытащить само стекло, для этого его переднюю (относительно движения автомобиля) часть нужно опустить, а заднюю приподнять, и вытаскивать как бы наружу. Стекло можно помыть, например у меня оно было очень пыльное. И проверить состояние скобы, держащей стекло, а также сырую резину. В правой двери я резину заменил. Снимаем скобу со стекла, идет туго, и выковыриваем старую резину. Предварительно я обезжирил поверхность стекла и скобу, и разметил старое место установки скобы на стекле. Для этого нужно размочить жидкую резину в бензине, примерно три минуты и клейкой стороной завернуть на стекло, чтобы кусок резины был с каждой стороны стекла. Поставить сверху скобу и набивать ее молотком, не очень сильными ударами, дабы не повредить само стекло. Также советую заменить все уплотнители стекла (бархотку).Теперь самое интересное, сверяемся с инструкцией и с самим механизмом стеклоподъемника, на нем написано для какой он двери. И выбрав нужный нам вставляем в дверь болтами к себе, в дальнейшем на них будут накручиваться гайки. В инструкции указано четкое положение стеклоподъемника в двери, со всеми отверстиями, и он идеально встает на штатные места. Правда для правой двери, так как дверь старая, мне пришлось высверливать дополнительное отверстие. Теперь закручиваем гайки, регулируем планку наклона хода стекла и выводим провода плюса и массы, управлять будем прямо на клемнике мотора эсп.
Замыкаем в одном положении и стеклоподъемник идет вверх, в другом — вниз. Теперь опускаем стеклоподъемник вниз и вставляем стекло, упираем его в верхнем положении. Теперь сверяясь с инструкцией прикручиваем к скобе стекла дополнительную регулировочную планку, которая идет в комплекте с эсп.
И приподнимаем стеклоподъемник до уровня, при котором можно соединить установленную планку с самим стеклоподъемником. Затягиваем оставшиеся гайки. Все, эсп установлен. Вставляем все уплотнители, смазываем трущиеся части стеклоподъемника и можно переходить к подключению электрической части.
