Схема подключения люминесцентной лампы с дросселем и стартером

Обновлено: 11.02.2025

Люминесцентная лампа — источник света, где свечение достигается за счет создания электрического разряда в среде инертного газа и ртутных паров. В результате реакции возникает незаметное глазу ультрафиолетовое свечение, воздействующее на слой люминофора, имеющийся на внутренней поверхности стеклянной колбы. Стандартная схема подключения люминесцентной лампы — прибор с электромагнитным балансом (ЭмПРА).

Устройство люминесцентных ламп

В большинстве лампочек колба выполнена в форме цилиндра. Встречаются более сложные геометрические формы. По торцам лампы имеются электроды, напоминающие по конструкции спирали лампочек накаливания. Электроды изготовлены из вольфрама и припаяны к находящимся с наружной стороны штырькам. На эти штырьки подается напряжение.

Внутри люминесцентной лампы создана газовая среда, которая характеризуется отрицательным сопротивлением, что проявляется при уменьшении напряжении между находящимися напротив друг друга электродами.

В схеме включения лампы используется дроссель (балластник). Его задача — образовать значительный импульс напряжения, за счет которого включится лампочка. В комплект входит стартер, представляющий лампу тлеющего разряда с парой электродов в инертной газовой среде. Один из электродов представляет собой биметаллическую пластину. В выключенном состоянии электроды люминесцентной лампочки разомкнуты.

На рисунке внизу изображена схема работы люминесцентной лампы.

Как работает люминесцентная лампа

Принципы работы люминесцентных источников света основываются на следующих положениях:

1. На схему направляется напряжение. Однако вначале ток не попадает на лампочку из-за высокого напряжения среды. Ток движется по спиралям диодов, постепенно нагревая их. Ток подается на стартер, где напряжения достаточно для появления тлеющего разряда.
2. В результате нагрева контактов пускателя током происходит замыкание биметаллической пластины. Металл берет на себя функции проводника, разряд завершается.
3. Температура в биметаллическом проводнике падает, происходит размыкание контакта в сети. Дроссель создает импульс высокого напряжения в результате самоиндукции. Вследствие этого зажигается люминесцентная лампочка.
4. Через осветительный прибор идет ток, который уменьшается вдвое, так как напряжение на дросселе сокращается. Его не хватает для еще одного запуска стартера, контакты которого находятся в разомкнутом состоянии при включенной лампочке.

Чтобы составить схему включения двух лампочек, установленных в одном осветительном приборе, необходим общий дроссель. Лампы подключаются последовательно, однако на каждом источнике света имеется параллельный стартер.

Варианты подключений

Рассмотрим разные варианты подключения люминесцентной лампы.

Подключение с использованием электромагнитного баланса (ЭмПРА)

Наиболее распространенный тип подключения люминесцентного источника света — схема со стартером, где используется ЭмПРА. Принцип действия схемы базируется на том, что в результате подключения питания в стартере возникает разряд и происходит замыкание биметаллических электродов.

Ток в электроцепи проводников и стартера ограничивается только внутренним дроссельным сопротивлением. В результате рабочий ток в лампочке увеличивается почти в три раза, происходит стремительный нагрев электродов, а после потери температуры проводниками возникает самоиндукция и зажигание лампы.

1. В сравнении с другими способами это довольно затратный вариант с точки зрения расхода электроэнергии.
2. Пуск занимает не меньше 1 – 3 секунд (в зависимости от степени износа источника света).
3. Невозможность работы при низкой температуре воздуха (например, в условиях неотапливаемого подвального или гаражного помещения).
4. Имеется стробоскопический эффект мигания лампочки. Этот фактор отрицательно действует на человеческое зрение. Такое освещение нельзя применять в производственных целях, потому что быстро движущиеся предметы (например, заготовка в токарном станке) кажутся неподвижными.
5. Неприятное гудение дроссельных пластинок. По мере износа устройства звук нарастает.

Схема включения устроена таким образом, что в ней есть один дроссель на две лампочки. Индуктивности дросселя должно хватать на оба источника света. Используются стартеры на 127 Вольт. Для одноламповой схемы они не подходят, там нужны устройства на 220 Вольт.

На картинке внизу показано бездроссельное подключение. Стартер отсутствует. Схема используется в случае перегорания у ламп нитей накала. Используется повышающий трансформатор Т1 и конденсатор С1, ограничивающий ток, идущий через лампочку от 220-вольтной сети.

Следующая схема используется для лампочек с перегоревшими нитями. Однако отсутствует необходимость в повышающем трансформаторе, благодаря чему конструкция устройства становится проще.

Ниже показан способ использования диодного выпрямительного моста, который нивелирует мерцание лампочки.

На рисунке внизу та же методика, но в более сложном исполнении.

Две трубки и два дросселя

Чтобы подключить лампу дневного света, можно использовать последовательное подключение:

1. Фаза от проводки направляется на вход дросселя.
2. От дроссельного выхода фаза идет на контакт источника света (1). Со второго контакта направляется на стартер (1).
3. Со стартера (1) отходит на вторую контактную пару этой же лампочки (1). Оставшийся контакт стыкуют с нулем (N).

Тем же образом подключают вторую трубку. Вначале дроссель, затем один контакт лампочки (2). Второй контакт группы направляется на второй стартер. Выход стартера объединяется со второй парой контактов источника света (2). Оставшийся контакт следует подсоединить к нулю ввода.

Схема подключения двух ламп от одного дросселя

Схема предусматривает наличие двух стартеров и одного дросселя. Наиболее дорогостоящий элемент схемы — дросселя. Более экономный вариант — двухламповый светильник с дросселем. О том, как реализовать схему, рассказывается в видео.

Электронный балласт

Недостатки схемы ЭмПРА вызвали необходимость поиска более оптимального способа подключения. В ходе изысканий был изобретен способ с участием электронного балласта. В данном случае используется не сетевая частота (50 Гц), а высокие частоты (20 – 60 кГц). Удается избавиться от вредного для глаз мигания света.

Внешне электронный балласт — это блок с выведенными наружу клеммами. Внутренняя часть устройства содержит печатную плату, на основе которой можно собрать всю схему. Блок малогабаритен, благодаря чему помещается в корпусе даже небольшого прибора освещения. Включение осуществляется гораздо быстрее по сравнению со стандартом ЭмПРА. Работа устройства не доставляет акустического дискомфорта. Данный способ подключения называется бесстартерным.

Разобраться в принципе функционирования устройства такого типа не сложно, поскольку на его обратной стороне есть схема. На ней показано количество ламп для подключения и поясняющие надписи. Имеется информация о мощности лампочек и других технических параметрах устройства.

Подключение осуществляется следующим образом:

1. Первый и второй контакт соединяют с парой ламповых контактов.
2. Третий и четвертый контакты направляют на оставшуюся пару.
3. На вход подают электропитание.

Использование умножителей напряжения

Данный вариант позволяет подключать люминесцентную лампу без применения электромагнитного баланса. Используется обычно для увеличения периода эксплуатации лампочек. Схема подключения сгоревших ламп дает возможность работать источникам света еще какое-то время при условии, что их мощность не более 20 – 40 Вт. Нити накала допускаются как пригодные для работы, так и перегоревшие. В любом случае выводы нитей необходимо закоротить.

В результате выпрямления напряжение увеличивается в два раза, поэтому лампочка включается почти мгновенно. Конденсаторы C1 и С2 подбираются исходя из рабочего напряжения 600 Вольт. Недостаток конденсаторов состоит в их больших размерах. В качестве конденсаторов С3 и С4 отдают предпочтение слюдяным устройствам на 1000 Вольт.

Люминесцентные лампы несовместимы с постоянным током. Очень скоро ртути в устройстве накапливается столько, что свет становится ощутимо слабее. Чтобы восстановить яркость свечения, меняют полярность путем переворачивания лампочки. Как вариант, можно установить переключатель, чтобы каждый раз не снимать лампу.

Подключение без стартера

Метод с использованием стартера сопряжен с длительным разогревом лампочки. К тому же эту деталь необходимо часто менять. Обойтись без стартера позволяет схема, где подогрев электродов осуществляется с помощью старых трансформаторных обмоток. Трансформатор выступает в роли балласта.

На лампочках, используемых без стартера, должна быть надпись RS (быстрый старт). Источник света с запуском через стартер не подходит, так как его проводники долго греются, а спирали быстро сгорают.

Последовательное подключение двух лампочек

В данном случае необходимо соединить две люминесцентные лампы с одним балластом. Все устройства подключают последовательным образом.

Для проведения электромонтажных работ понадобятся такие детали:

• индукционный дроссель;
• стартеры (2 единицы);
• люминесцентные лампочки.

Подключение выполняется в следующем порядке:

1. Присоединяем к каждой лампочке стартеры. Соединение выполняем параллельно. Место соединения — штыревой вход на торцах прибора освещения.
2. Свободные контакты направляем в электрическую сеть. Для соединения используем дроссель.
3. К контактам источника света присоединяем конденсаторы. Позволят снизить интенсивность помех в сети и компенсировать реактивность мощности.

Обратите внимание! В стандартных бытовых переключателях (особенно в недорогих моделях) нередко залипают контакты из-за слишком высоких стартовых токов. В связи с этим для использования в совокупности с люминесцентными лампами рекомендуется приобретать качественные выключатели.

Замена лампы

Если отсутствует свет и причина проблемы лишь в том, чтобы заменить перегоревшую лампочку, действовать нужно следующим образом:

1. Разбираем светильник. Делаем это осторожно, чтобы не повредить прибор. Поворачиваем трубку по оси. Направление движения указано на держателях в виде стрелочек.
2. Когда трубка повернута на 90 градусов, опускаем ее вниз. Контакты должны выйти через отверстия в держателях.
3. Контакты новой лампочки должны находиться в вертикальной плоскости и попадать в отверстие. Когда лампа установлена, поворачиваем трубку в обратную сторону. Остается лишь включить электропитание и проверить систему на работоспособность.
4. Завершающее действие — монтаж рассеивающего плафона.

Проверка работоспособности системы

После подключения люминесцентной лампы следует убедиться в ее работоспособности и в исправности пускорегулирующих устройств. Для проведения испытаний понадобится тестер, с помощью которого проверяют катодные нити накала. Допустимый уровень сопротивления — 10 Ом.

Если тестер определил сопротивление как бесконечное, необязательно выбрасывать лампочку. Данный источник света еще сохраняет функциональность, но использовать его нужно в режиме холодного запуска. В обычном состоянии контакты стартера разомкнуты, а его конденсатор не пропускает постоянный ток. Иными словами, прозвон должен показывать очень высокое сопротивление, которое иной раз достигает сотен Ом.

После прикосновения щупами омметра дроссельных выводов сопротивление постепенно снижается до постоянной величины, присущей обмотке (несколько десятков Ом).

Обратите внимание! О неисправном состоянии дросселя говорит перегорание недавно поставленной лампочки.

Достоверно определить межвитковое замыкание в дроссельной обмотке, используя обычный омметр, не получится. Однако если в приборе есть функция замера индуктивности и данные по ЭмПРА, несоответствие значений укажет на наличие проблемы.

С повышением цен на электроэнергию, приходится задумываться о более экономных светильниках. Одни из таких используют осветительные приборы дневного света. Схема подключения люминесцентных ламп не слишком сложна, так что даже без особых знаний электротехники можно разобраться.

Принцип работы люминесцентного светильника

В светильниках дневного света использована способность паров ртути излучать инфракрасные волны под воздействием электричества. В видимый для нашего глаза диапазон, это излучение переводят вещества-люминофоры.

Потому обычная люминесцентная лампа представляет собой стеклянную колбу, стенки которой покрыты люминофором. Внутри также находится некоторое количество ртути. Имеются два вольфрамовых электрода, обеспечивающих эмиссию электронов и разогрев (испарение) ртути. Колба заполнена инертным газом, чаще всего — аргоном. Свечение начинается при наличии паров ртути, разогретых до определенной температуры.

Принципиальное устройство люминесцентной лампы дневного света

Но для испарения ртути обычного напряжения сети недостаточно. Для начала работы параллельно с электродами включают пуско-регулирующие устройства (сокращенно ПРА). Их задача — создать кратковременный скачок напряжения, необходимый для начала свечения, а затем ограничивать рабочий ток, не допуская его неконтролируемого возрастания. Эти устройства — ПРА — бывают двух видов — электромагнитные и электронные. Соответственно, схемы отличаются.

Схемы со стартером

Схема подключения люминесцентных ламп со стартером

Вот как она работает:

• При включении питания, ток протекает через дроссель, попадает на первую вольфрамовую спираль. Далее, через стартер попадает на вторую спираль и уходит через нулевой проводник. При этом вольфрамовые нити понемногу раскаляются, как и контакты стартера.
• Стартер состоит из двух контактов. Один неподвижный, второй подвижный биметаллический. В нормальном состоянии они разомкнуты. При прохождении тока биметаллический контакт разогревается, что приводит к тому, что он изгибается. Согнувшись, он соединяется с неподвижным контактом.
• Как только контакты соединились, ток в цепи мгновенно вырастает (в 2-3 раза). Его ограничивает только дроссель.
• За счет резкого скачка очень быстро разогреваются электроды.
• Биметаллическая пластина стартера остывает и разрывает контакт.
• В момент разрыва контакта возникает резкий скачок напряжения на дросселе (самоиндукция). Этого напряжения достаточно для того, чтобы электроны пробили аргоновую среду. Происходит розжиг и постепенно лампа выходит на рабочий режим. Он наступает после того, как испарилась вся ртуть.

Рабочее напряжение в лампе ниже сетевого, на которое рассчитан стартер. Потому после розжига он не срабатывает. В работающем светильнике его контакты разомкнуты и он никак в ее работе не участвует.

Эта схема называется еще электромагнитный балласт (ЭМБ), а схема работы электромагнитное пускорегулирующее устройство — ЭмПРА . Часто это устройство называют просто дросселем.

Один из ЭмПРА

Недостатков у этой схемы подключения люминесцентной лампы достаточно:

• пульсирующий свет, который негативно сказывается на глазах и они быстро устают;
• шумы при пуске и работе;
• невозможность запуска при пониженной температуре;
• длительный старт — от момента включения проходит порядка 1-3 секунд.

Две трубки и два дроссели

В светильниках на две лампы дневного света два комплекта подключаются последовательно:

• фазный провод подается на вход дросселя;
• с выхода дросселя идет на один контакт лампы 1, со второго контакта уходит на стартер 1;
• со стартера 1 идет на вторую пару контактов той же лампы 1, а свободный контакт соединяют с нулевым проводом питания (N);

Так же подключается вторая трубка: сначала дроссель, с него — на один контакт лампы 2, второй контакт этой же группы идет на второй стартер, выход стартера соединяется со второй парой контактов осветительного прибора 2 и свободный контакт соединяется с нулевым проводом ввода.

Схема подключения на две лампы дневного света

Та же схема подключения двухлампового светильника дневного света продемонстрирована в видео. Возможно, так будет проще разобраться с проводами.

Схема подключения двух ламп от одного дросселя (с двумя стартерами)

Практически самые дорогие в этой схеме — дросселя. Можно сэкономить, и сделать двухламповый светильник с одним дросселем. Как — смотрите в видео.

Электронный балласт

Все недостатки описанной выше схемы стимулировали изыскания. В результате была разработана схема электронного балласта. Она которая подает не сетевую частоту в 50Гц, а высокочастотные колебания (20-60 кГц), тем самым убирая очень неприятное для глаз мигание света.

Один из электронных балластов — ЭПРА

Выглядит электронный балласт как небольшой блок с выведенными клеммами. Внутри находится одна печатная плата, на которой собрана вся схема. Блок имеет небольшие габариты и монтируется в корпусе даже самого небольшого светильника. Параметры подобраны так, что пуск происходит быстро, бесшумно. Для работы больше никаких устройств не надо. Это так называемая безстартерная схема включения.

На каждом устройстве с обратной стороны нанесена схема. По ней сразу понятно, сколько ламп к нему подключается. Информация продублирована и в надписях. Указывается мощность ламп и их количество, а также технические характеристики устройства. Например, блок на фото выше обслуживать может только одну лампу. Схема ее подключения есть справа. Как видите, ничего сложного нет. Берете провода, соединяете проводниками с указанными контактами:

• первый и второй контакты выхода блока подключаете к одной паре контактов лампы:
• третий и четвертый подаете на другую пару;
• ко входу подаете питание.

Все. Лампа работает. Ненамного сложнее схема включения двух люминесцентных ламп к ЭПРА (смотрите схему на фото ниже).

ЭПРА для двух ламп дневного света

Преимущества электронных балластников описаны в видео.

Это тоже люминесцентные лампы, только форма другая

Опубликовал(а): Екатерина Пильникова
Обновлено: 11.01.2021

Люминесцентные лампы

Чтобы разобраться в особенностях схем, надо в первую очередь изучить устройство и механизм действия подобных приборов.

Кратко об особенностях работы ламп

Каждый из таких приборов является герметичной колбой, наполненной специальной смесью газов. При этом смесь рассчитана таким образом, чтобы на ионизацию газов уходило гораздо меньшее по сравнению с обыкновенными лампами накаливания количество энергии, что позволяет заметно экономить на освещении.

Чтобы люминесцентная лампа постоянно давала свет, в ней должен поддерживаться тлеющий разряд. Для обеспечения такового осуществляется подача требуемого напряжения на электроды лампочки. Главная проблема заключается в том, что разряд может появиться только при подаче напряжения, существенно превышающего рабочее. Однако и эту проблему производители ламп с успехом решили.

Люминесцентные лампы

Электроды установлены по обеим сторонам люминесцентной лампы. Они принимают напряжение, благодаря которому и поддерживается разряд. У каждого электрода есть по два контакта. С ними соединяется источник тока, благодаря чему обеспечивается прогревание окружающего электроды пространства.

Таким образом, люминесцентная лампа зажигается после прогрева ее электродов. Для этого они подвергаются воздействию высоковольтного импульса, и лишь затем в действие вступает рабочее напряжение, величина которого должна быть достаточной для поддержания разряда.

Сравнение ламп

Световой поток, лм	Светодиодная лампа, Вт	Контактная люминисцентная лампа, Вт	Лампа накаливания, Вт
50	1	4	20
100	5	25
100-200	6/7	30/35
300	4	8/9	40
400	10	50
500	6	11	60
600	7/8	14	65

Под воздействием разряда газ в колбе начинает излучать ультрафиолетовый свет, невосприимчивый человеческим глазом. Чтобы свет стал видимым человеку, внутренняя поверхность колбы покрывается люминофором. Это вещество обеспечивает смещение частотного диапазона света в видимый спектр. Путем изменения состава люминофора, меняется и гамма цветовых температур, благодаря чему обеспечивается широкий ассортимент люминесцентных ламп.

Как подключить люминесцентную лампу

Лампы люминесцентного типа, в отличие от простых ламп накаливания, не могут просто включаться в электрическую сеть. Для появления дуги, как отмечалось, должны прогреться электроды и появиться импульсное напряжение. Эти условия обеспечиваются при помощи специальных балластов. Наибольшее распространение получили балласты электромагнитного и электронного типа.

Цены на люминесцентные лампы

Классическое подключение через электромагнитный балласт

Особенности схемы

В соответствии с этой схемой в цепь включается дроссель. Также в составе схемы обязательно присутствует стартер.

Дроссель для люминесцентных ламп Стартер для люминесцентных ламп — Philips Ecoclick StartersS10 220-240V 4-65W

Последний представляет собой маломощный неоновый источник света. Устройство оснащено биметаллическими контактами и питается от электросети с переменными значениями тока. Дроссель, стартерные контакты и электродные нити подключаются последовательно.

Вместо стартера в схему может включаться обыкновенная кнопка от электрозвонка. В данном случае напряжение будет подаваться путем удерживания кнопки звонка в нажатом положении. Кнопку нужно отпустить после зажигания светильника.

Подключение лампы с электромагнитным балластом

Порядок действия схемы с балластом электромагнитного типа выглядит следующим образом:

• после включения в сеть, дроссель начинает накапливать электромагнитную энергию;
• через стартерные контакты обеспечивается поступление электричества;
• ток устремляется по вольфрамовым нитям нагрева электродов;
• электроды и стартер нагреваются;
• происходит размыкание контактов стартера;
• аккумулированная дросселем энергия высвобождается;
• величина напряжения на электродах меняется;
• люминесцентная лампа дает свет.

В целях повышения показателя полезного действия и уменьшения помех, возникающих в процессе включения лампы, схема комплектуется двумя конденсаторами. Один из них (меньший) размещается внутри стартера. Его главная функция заключается в погашении искр и улучшении неонового импульса.

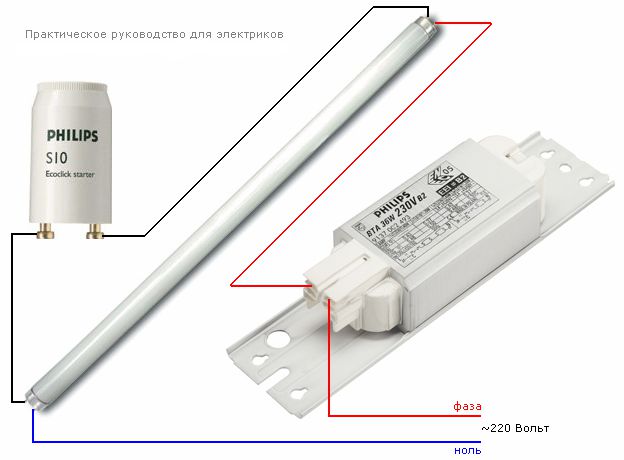

Схема подключения одной люминесцентной лампы через стартер

Среди ключевых преимуществ схемы с балластом электромагнитного типа можно выделить:

• надежность, проверенную временем;
• простоту;
• доступную стоимость.
• Недостатков, как показывает практика, больше, чем преимуществ. Среди их числа нужно выделить:
• внушительный вес осветительного прибора;
• продолжительное время включения светильника (в среднем до 3 секунд);
• низкую эффективность системы при эксплуатации на холоде;
• сравнительно высокое потребление энергии;
• шумную работу дросселя;
• мерцание, негативно воздействующее на зрение.

Порядок подключения

Подсоединение лампы по рассмотренной схеме выполняется с задействованием стартеров. Далее будет рассмотрен пример установки одного светильника с включением в схему стартера модели S10. Это современное устройство имеет невозгораемый корпус и высококачественную конструкцию, что делает его лучшим в своей нише.

Главные задачи стартера сводятся к:

• обеспечению включения лампы;
• пробою газового промежутка. Для этого цепь разрывается после довольно длительного нагрева электродов лампы, что приводит к выбросу мощного импульса и непосредственно пробою.

Дроссель используется для выполнения таких задач:

• ограничения величины тока в момент замыкания электродов;
• генерации напряжения, достаточного для пробоя газов;
• поддержания горения разряда на постоянном стабильном уровне.

В рассматриваемом примере подключается лампа на 40 Вт. При этом дроссель должен иметь аналогичную мощность. Мощность же используемого стартера равна 4-65 Вт.

Подключаем в соответствии с представленной схемой. Для этого делаем следующее.

Первый шаг

Параллельно подключаем стартер к штыревым боковым контактам на выходе люминесцентного светильника. Эти контакты представляют собой выводы нитей накаливания герметичной колбы.

Второй шаг

На оставшиеся свободными контакты подключаем дроссель.

Третий шаг

К питающим контактам подключаем конденсатор, опять-таки, параллельно. Благодаря конденсатору будет компенсироваться реактивная мощность и уменьшаться помехи в сети.

Подключение через современный электронный балласт

Подключение источника света с электронным балластом

Особенности схемы

Современный вариант подключения. В схему включается электронный балласт – это экономное и усовершенствованное устройство обеспечивает гораздо более длительный срок службы люминесцентных ламп по сравнению с вышерассмотренным вариантом.

В схемах с электронным балластом люминесцентные лампы работают на повышенном напряжении (до 133 кГц). Благодаря этому свет получается ровным, без мерцаний.

Современные микросхемы позволяют собирать специализированные пусковые устройства с низким энергопотреблением и компактными размерами. Это дает возможность помещать балласт прямо в цоколь лампы, что делает реальным производство малогабаритных осветительных приборов, вкручивающихся в обыкновенный патрон, стандартный для ламп накаливания.

При этом микросхемы не только обеспечивают светильники питанием, но и плавно подогревают электроды, повышая их эффективность и увеличивая срок службы. Именно такие люминесцентные лампы можно использовать в комплексе с диммерами – устройствами, предназначенными для плавного регулирования яркости света лампочек. К люминесцентным лампам с электромагнитными балластами диммер не подключишь.

По конструкции электронный балласт является преобразователем электронапряжения. Миниатюрный инвертор трансформирует постоянный ток в высокочастотный и переменный. Именно он и поступает на нагреватели электродов. С повышением частоты интенсивность нагрева электродов уменьшается.

Включение преобразователя организовано таким образом, чтобы сначала частота тока находилась на высоком уровне. Люминесцентная лампочка, при этом, включается в контур, резонансная частота которого значительно меньше начальной частоты преобразователя.

Далее частота начинает постепенно уменьшаться, а напряжение на лампе и колебательном контуре увеличиваться, за счет чего контур приближается к резонансу. Интенсивность нагрева электродов также увеличивается. В какой-то момент создаются условия, достаточные для создания газового разряда, в результате возникновения которого лампа начинает давать свет. Осветительный прибор замыкает контур, режим работы которого при этом изменяется.

При использовании электронных балластов схемы подключения ламп составлены так, что у регулирующего устройства появляется возможность подстраиваться под характеристики лампочки. К примеру, спустя определенный период использования люминесцентные лампы требуют более высокого напряжения для создания начального разряда. Балласт сможет подстроиться под такие изменения и обеспечить необходимое качество освещения.

Таким образом, среди многочисленных преимуществ современных электронных балластов нужно выделить следующие моменты:

• высокую экономичность эксплуатации;
• бережный прогрев электродов осветительного прибора;
• плавное включение лампочки;
• отсутствие мерцания;
• возможность использования в условиях низких температур;
• самостоятельную адаптацию под характеристики светильника;
• высокую надежность;
• небольшой вес и компактные размеры;
• увеличение срока эксплуатации осветительных приборов.

Недостатков всего 2:

Цены на электронные балласты для люминесцентных ламп

Порядок подключения

Все необходимые коннекторы и провода обычно идут в комплекте с электронным балластом. Со схемой подключения вы можете ознакомиться на представленном изображении. Также подходящие схемы приводятся в инструкциях к балластам и непосредственно осветительным приборам.

В такой схеме лампа включается в 3 основные стадии, а именно:

• электроды прогреваются, благодаря чему обеспечивается более бережный и плавный пуск и сохраняется ресурс прибора;
• происходит создание мощного импульса, требующегося для поджига;
• значение рабочего напряжение стабилизируется, после чего напряжение подается на светильник.

Современные схемы подсоединения ламп исключают необходимость применения стартера. Благодаря этому риск перегорания балласта в случае запуска без установленной лампы исключается.

Схема для последовательного подключения двух ламп

Схема для последовательного подключения двух ламп

Отдельного внимания заслуживает схема подсоединения сразу двух люминесцентных лампочек к одному балласту. Приборы подключаются последовательно. Для выполнения работы нужно подготовить:

Последовательность подключения

Первый шаг. К каждой лампочке подсоединяется стартер. Соединение параллельное. В рассматриваемом примере стартер подключаем на штыревой выход с обоих торцов осветительного прибора.

Второй шаг. Свободные контакты подсоединяются к электросети. При этом соединение выполняется последовательно, посредством дросселя.

Третий шаг. Параллельно к контактам осветительного прибора подсоединяются конденсаторы. Они будут уменьшать выраженность помех в электросети и компенсировать возникающую реактивную мощность.

Важный момент! В обычных бытовых выключателях, в особенности это характерно для бюджетных моделей, контакты могут залипать под воздействием повышенных стартовых токов. Ввиду этого для использования в комплексе с люминесцентными осветительными приборами рекомендуется использовать только специально предназначенные для этого высококачественные выключатели.

Видео – Схема подключения люминесцентных ламп

Опубликовал(а): Николай Афанасьев
Обновлено: 12.01.2021

Люминесцентные лампы (лампы дневного цвета), которые широко используются и на производствах, и в общественных учреждениях, и в быту не могут подключаться в электросеть так же просто, как и лампы накаливания. Для обеспечения их пуска и работы существуют специальные устройства, одним из которых является дроссель для люминесцентных ламп. О нем и пойдет речь.

Дроссель для люминесцентных ламп

Дроссель для люминесцентных ламп

Как происходит запуск и работа люминесцентных ламп при помощи дросселя

Для того чтобы понять для чего нужен дроссель стоит кратко рассмотреть устройство люминесцентной лампы, самый распространенный вид которой – это линейная люминесцентная лампа цилиндрической формы. Устройство люминесцентной лампы показано на следующем рисунке

Устройство люминесцентной лампы

Линейная люминесцентная лампа – это герметичный цилиндр из тонкого стекла (1) из которого выкачан воздух и закачан инертный газ (чаще всего это аргон) или смесь газов под давлением примерно 400 Па, что в 250 раз меньше атмосферного давления. Именно из-за сниженного давления лампа разбивается с характерным хлопком. Кроме этого, в колбу лампы строго дозировано помещено некоторое количество ртути, которая при таком разрежении находится преимущественно в газообразном виде.

На концах трубки сделаны цоколи (5) с контактными штырьками (4) с помощью которых лампа подключается в светильнике. На внутреннюю поверхность колбы лампы нанесен люминофор (9) — галофосфаты кальция или ортофосфаты кальция-цинка. Если люминофор облучать ультрафиолетовым (невидимым для глаз и вредным) излучением, то он начинает излучать свет уже в видимом диапазоне. Именно от состава люминофора и зависит цветовая температура, спектр и цветопередача люминесцентной лампы.

Сердечник дросселя не цельный, а набран из отдельных пластин. Это сделано для того, чтобы в нем не возникали под действием переменного магнитного поля вихревые токи Фуко, которые способны сильно разогреть и даже при определенных условиях расплавить металл. Рассмотрим, как подключается люминесцентная лампа, какие происходят процессы при ее запуске и горении и узнаем про роль дросселя в них.

Схема №1: Подключение одной люминесцентной лампы

Как видно из представленной принципиальной схемы дроссель подключается последовательно лампе. Параллельно лампе подключен стартер с конденсатором C2, а параллельно питающему напряжению также подключен конденсатор C1. Что происходит, когда на такую схему подают сетевое напряжение 220 В?

Видео: Принцип работы люминесцентной лампы

Достоинства и недостатки электромагнитных дросселей для люминесцентных ламп

Электромагнитные дроссели самыми первыми стали использоваться совместно с люминесцентными лампами. Применяются они и до сих пор. Преимуществами ЭмПРА (балластов) являются:

• Простота конструкции дросселя и его подключения.
• Высокая надежность в случае применения с соответствующими лампами.
• Долговечность – срок службы дросселя составляет не менее 10 лет. В старых светильниках некоторые дроссели работают уже по 40—50 лет.
• Низкая цена, которая является следствием простоты конструкции.

Однако, электромагнитные дроссели не лишены и недостатков. К ним можно причислить:

• Продолжительный по времени процесс запуска лампы. Он составляет примерно 1—10 сек и зависит от степени износа лампы.
• ЭмПРА сам является потребителем энергии, так как ее часть тратится на разогрев. Потери могут составлять 15—20%. Дроссель может нагреваться до 100°C и выше, что делает его пожароопасным.
• Небольшой коэффициент мощности (cosφ), который без компенсирующих конденсаторов находится в пределах 0,35—0,50. Это очень мало.
• Дроссели при работе могут издавать низкочастотный гул дискомфортный для слуха. Особенно это касается низкокачественных и старых ЭмПРА.
• При работе с электромагнитным дросселем лампы мигают с частотой 100 Гц. Это утомляет зрение и опасно для освещения движущихся механизмов, так как стробоскопический эффект может создать иллюзию их неподвижности.
• Дроссель хоть и способен сглаживать пульсации напряжения в сети, но только незначительные. При нестабильном напряжении возможно мерцание лампы и повышенная шумность дросселя.
• Лампы, работающие с ЭмПРА, изнашиваются скорее, чем с современными электронными устройствами запуска.
• Дроссели имеют большие габариты и значительную массу (до нескольких килограмм).
• При низких температурах светильники со стартерно-дроссельной схемой подключения могут не зажигаться. Это ограничивает их применение в уличном освещении.

Современные схемы включения люминесцентных ламп предполагают применение электронного балласта, называемого также ЭПРА, что означает Электронный Пускорегулирующий Аппарат. Качественный ЭПРА лишен всех недостатков, характерных для ЭмПРА, но имеет единственный – высокую цену. Этому устройству обязательно будет посвящена отдельная статья на нашем портале.

Как подбирать электромагнитный дроссель

Естественно к какой-то определенной люминесцентной лампе не может подключаться любой дроссель, его надо подбирать по следующим характеристикам:

Типичные неполадки дросселя их диагностика и устранение

Для проверки дросселя без каких-либо приборов можно собрать самостоятельно простой испытательный стенд по такой схеме.

Лампу следует выбирать мощностью максимально близкой к мощности дросселя. После подключения такой конструкции к розетке могут наблюдаться такие явления:

Видео: Проверка дросселя лампы дневного света

Дроссель можно проверить и без сборки стенда, но используя мультиметр, который надо настроить для проверки сопротивления в Омах. Этот способ удобен при покупке нового ЭмПРА в магазине. Повреждения дросселя могут быть разными:

Обрыв обмоток

Наиболее неприятная неисправность диагностируется легче всего. Обрыв может произойти по причине перегорания эмаль-провода обмотки ЭмПРА из-за недопустимо высоких токов или механического повреждения. Для того, чтобы проверить дроссель на обрыв надо:

• Включить мультиметр и перевести его в режим измерения сопротивления (желательно в Омах).
• Взять щупы и приложить их к клеммам дросселя. При этом недопустимо касаться щупов пальцами.
• Если мультиметр показывает бесконечное сопротивление, то это однозначно говорит об обрыве.

Обрыв может быть не в самой обмотке, а у клеммы дросселя, к которой припаяны два вывода эмаль-провода. Пайка может быть некачественной (холодной) и со временем отвалиться. Если это так, то можно аккуратно припаять эмаль провод паяльником мощностью не более 25 Ватт и восстановить работоспособность ЭмПРА. Если обрыв произошел внутри дросселя, то его перемотка – это довольно сомнительное по вложению труда и экономической целесообразности занятие при цене нового в 150—200 рублей (не нового 50—100 рублей). Лучший выход из такой ситуации – замена.

Замыкание обмоток

Бывают случаи, когда происходит пробой изоляции обмоток, что приводит к их гальваническому контакту. Это нарушает режимы работы, либо исключает вообще способность лампы зажигаться и гореть. Для проверки таких сдвоенных дросселей, которые являются редкостью, также надо использовать мультиметр. При этом последовательность действий такова:

• Мультиметр включается и устанавливается на измерение сопротивления в Омах.
• Щупами прозваниваются на обрыв каждая обмотка отдельно.
• Прозваниваются обмотки между собой. Сопротивление должно быть бесконечным. Если это не так, то налицо замыкание двух обмоток.

Разумеется, дроссель с замкнутыми обмотками подлежит замене.

Межвитковое замыкание

Эту неисправность определить бывает очень сложно даже при помощи мультиметра. Межвитковое замыкание чаще всего происходит при перегреве дросселя. Тогда многослойное эмаль-лаковое покрытие провода высыхает, твердеет, покрывается трещинами и, в конце концов, на каком-то участке происходит пробой и выгорание изоляции. Этот пробой возникает чаще всего тогда, когда дроссель генерирует высоковольтный импульс. На участке, где произошел пробой происходит спекание провода, причем это может коснуться нескольких слоев обмотки.

Как диагностировать эту проблему?

Пробой на корпус

Это встречающаяся в жизни неисправность, которая не только может нарушить режим работы лампы, но и быть опасной для жизни человека. Поэтому всегда при прозвонке обмотки дросселя мультиметром надо еще и проверить не существует ли гальваническая связь с самим корпусом. Если сопротивление отличается от бесконечного, то это однозначно говорит о пробое.

Проверка пробоя на корпус должна производиться всегда

Мультиметр измеряет сопротивление при помощи встроенной батарейки на 9 В, а сетевое напряжение – 220 В. Соответственно и токи в дросселе протекают разные. Бывает, что замер мультиметром ничего не дал, но именно при подаче сетевого напряжения и происходит пробой. Поэтому очень полезно при работающем светильнике проверить наличие фазы на корпусе дросселя. Если она есть, то это тоже говорит о пробое и такой ЭмПРА подлежит немедленной замене.

Неисправности магнитопровода

Магнитопровод электромагнитного дросселя только с первого взгляда может показаться исключительно прочной конструкцией, но на самом деле все далеко не так. он набран из отдельных пластин из электротехнической стали (сплав железа с кремнием), которая имеет хорошие магнитные свойства, но очень посредственные прочностные. Электротехническая сталь очень хрупкая и при механических воздействиях на ней могут легко образовываться трещины или сколы, которые влияют на индуктивность.

Состояние этого магнитопровода очень далеко от идеального

Как же диагностировать неисправности магнитопровода или какие принимать профилактические меры?

Как заменить дроссель в светильнике с люминесцентными лампами

• Работу проводить только с напарником, так как в случае поражения электрическим током должен быть кто-то способный оказать первую помощь.
• Обесточивается светильник, отверткой индикатором проверяется отсутствие фазы на входных клеммах.
• Питающий провод отсоединяется от входных клемм, демонтируется светильник и дальнейшие работы производятся на подготовленном столе.

• Проверяется состояние проводов внутри светильника, при малейшем намеке на повреждение изоляции или применении в светильнике алюминиевых проводов принимается решение на их замену медным проводом ПВ-1.
• Отсоединяются провода со входной клеммы дросселя, которая может быть винтовой, пружинной самозажимной или иметь плоские ножевые контакты, которые раньше использовались во времена СССР.
• Демонтируется дроссель. Он может крепиться винтами в резьбовые отверстия, гайками с шайбами к резьбовым шпилькам или саморезами по металлу.
• Новый дроссель примеряется на посадочное место, в случае необходимости сверлятся новые отверстия под саморезы.
• Дроссель монтируется на свое место, проверяется надежность его крепления.

• Если и в старом, и в новом дросселе используются клеммы с ножевыми разъёмами, то штекера можно оставить при условии их хорошего состояния. Если на старом дросселе были винтовые или пружинные клеммы, то концы оголенные концы проводов удаляются кусачками и затем снимается изоляция на длину примерно 10 мм.
• Оконцованные провода зажимаются в клеммах.
• Проверяется правильность и надежность всех электрических соединений.
• В светильник устанавливаются новые стартеры и лампы и производится пробный запуск прямо на столе. Если все работает, то лампы снимают и светильник монтируется на свое место.
• Устанавливаются лампы и проверяется работоспособность светильника уже на своем месте.

Процесс замены дросселя довольно простой, но мы все же рекомендуем тем, кто не имеет опыта электромонтажа, обратиться к специалистам, а самому поработать напарником.

Видео: Подключение двух ламп на один дроссель

Видео: Замена электромагнитного балласта в люминесцентном светильнике

Заключение

Обычные лампы накаливания малоэффективны – они выделяют больше тепла, чем света. Да и срок службы их невелик. Подключение люминесцентных ламп позволяет почти в 3 раза сэкономить на оплате электроэнергии. Плюс подобные источники освещения имеют больший диапазон цветов и менее вредны для глаз. Однако для их монтажа требуется приобретение специальных устройств: дросселей или электронных плат ЭПРА.

Особенности люминесцентных светильников

Устройство люминесцентной лампы

Чтобы понять, каким образом осуществляется подключение люминесцентных ламп, требуется понять принцип их работы. Внешне они выглядят как стеклянные цилиндры, воздух в которых полностью заменен инертным газом, находящимся под небольшим давлением. Здесь же находится небольшое количество паров ртути, способных ускорять ионизацию – движение электронов.

С двух сторон цилиндра расположены электроды. Между ними находится вольфрамовая спираль, покрытая оксидами веществ, способных при пропускании тока и нагреве легко перемещаться на довольно большие расстояния, создавая ультрафиолетовое излучение (УФ).

Но, так как этот вид излучения невидим, его преобразуют с помощью люминофора (особого состава на основе галофосфата кальция, которым покрыты стенки цилиндра), способного поглощать УФ, взамен выделяя видимые лучи света. Именно от вида люминофора зависит цвет освещения.

После включения устройства и перехода в рабочее состояние сила тока в нем может возрастать за счет падения сопротивления газов. Если не ограничить этот процесс, оно может быстро сгореть.

Для снижения силы тока используют дроссели (ограничители) – винтоспиральные катушки индуктивности, дающие дополнительную нагрузку и способные сдвигать фазу переменного тока и поддерживать желаемую мощность на весь период включения. Ограничительные устройства имеют и иное название: балласты или ПРА (пускорегулирующие аппараты).

Электронный пускорегулирующий аппарат

Более совершенными видами балласта являются электронные механизмы (ЭПРА), принцип работы которых будет описан в следующей главе. Для запуска разряда используется пусковое устройство, называемоестартером.

Электромагнитный дроссель или ЭПРА следует подбирать в зависимости от количества ламп и их мощности. Подсоединять предназначенное для двух ламп устройство к одной запрещено. Во избежание выхода прибора из строя подключать ЭПРА без нагрузки, то есть лампы, также не следует.

Принцип действия

Принцип действия люминесцентных ламп

Опишем кратко схему взаимодействия стартера, балласта и светильника:

1. При подаче питания ток, проходя через ПРА, проходит через контакты стартера по вольфрамовым спиралям, раскаляя их и далее уходит в сторону нуля

2. Стартер оснащается парой контактов: подвижным и неподвижным. При поступлении тока подвижный контакт (биметаллический), нагреваясь, изменяет свою форму и соединяется с первым

3. При этом сила тока тут же значительно увеличивается до предела, ограничиваемого дросселем. Происходит разогревание электродов

4. Пластина стартера, напротив, начинает остывать и рассоединяет контакты. В этот момент происходит резкий скачек напряжения и пробивка электронами газа. При превращении ртути в пар источник света переходит в рабочий режим

5. Стартер в процессе уже не участвует – его контакты разомкнуты.

Основные этапы подключения

Схема подключения одного источника освещения к одному дросселю

Схема подключения люминесцентной лампы с дросселем довольно проста:

1. Включение в схему компенсирующего конденсатора позволяет снизить потери энергии и сэкономить ее потребление. В принципе, система будет работать и без него, но с большими затратами электроэнергии

2. Напряжение должно проходить последовательно по всем точкам, начиная с конденсатора

3. Далее в систему включается ПРА. Для получения ровного свечения его параметры должны идеально соответствовать мощности лампы

4. Дроссель подключается к источнику света последовательно

5. После выхода его из катушки следует подсоединить клеммы стартера

6. Монтируем к нему второй сетевой контакт

К сожалению, стартер – не слишком надежное устройство. Плюс при работе лампа может мерцать, негативно влияя на зрение. В принципе, возможно и подключение без него. Заменить эту деталь можно подпружинной кнопкой-выключателем.

Монтаж двух ламп

Какое бы количество источников света не требовалось включить в осветительную систему, все они подключаются последовательно. Для запуска двух ламп потребуется соответственно два стартера. Их подсоединяют параллельно.

Итак, опишем процесс подключения сразу 2 люминесцентных ламп:

1. Фаза вначале должна подходить ко входу дросселя

2. От него она должна поступать к первой лампе

3. Затем направляться к первому стартеру

4. Далее переходить на вторую контактную пару этого же источника света

5. Выходящий контакт соединяют с нулем

6. Точно в такой же последовательности подсоединяют вторую трубу. Первым – ПРА. Затем контакт второго источника света и т.д.

Если вы поняли принцип этой схемы, то легко сможете этим же способом подключить 3 или 4 люминесцентных лампы.

Пара ламп и один дроссель

Схема с одним дросселем

Стартеров здесь понадобится два, а вот дорогостоящий ПРА вполне можно использовать один. Схема подключения в этом случае будет чуть сложней:

1. Подсоединяем провод от держателя стартера к одному из разъемов источника света

2. Второй провод (он будет подлиней) должен проходить от второго держателя стартера к другому концу источника света (лампе). Обратите внимание, что гнезд у него с обеих сторон два. Оба провода должны попасть в параллельные (одинаковые) гнезда, расположенные с одной стороны

3. Берем провод и вставляем его вначале в свободное гнездо первой, а затем второй лампы

4. Во второе гнездо первой подсоединяем провод с подключенной к нему розеткой

5. Раздвоенный второй конец этого провода подключаем к дросселю

6. Осталось подключить к следующему стартеру второй источник света. Подсоединяем провод в свободное отверстие гнезда второй лампы

7. Последним проводом соединяем противоположную сторону второго источника света к дросселю

Подключение без дросселя

В данном подключении дроссель не используется

Этот способ используется в основном в старых лампах при выходе из строя балласта. Сделать это можно посредством использования постоянного тока, номинал которого выше обычного. То есть напряжение в момент пуска следует повысить. Сила этого напряжения подбирается исходя из характеристик как сети, так и самого источника света.

Для подключения люминесцентной лампы без дросселя требуется подсоединение диодного моста (или пары диодов). Контакты замыкаются с обеих сторон попарно. На одну сторону источника освещения должен приходиться плюс, на другую минус.

Подобную схему можно использовать даже при сгоревшей нити накаливания. Ведь цилиндр с газом при этом способе будет подпитываться за счет постоянного напряжения. Учтите лишь, что данный способ можно использовать на короткий период – со временем труба быстро потемнеет, а затем из-за выгорания люминофора вовсе перестанет излучать свет.

Подключение ЭПРА

Подсоединение ЭПРА (электронного пускового механизма)

Дроссели являются довольно шумными устройствами. Поэтому их последние годы подключают в систему люминесцентного освещения нечасто, заменяя их ЭПРА, цифровыми или аналоговыми.

В стартере подобные устройства уже не нуждаются. По сути, электронные пусковые устройства – это небольшие электронные платы. Они сами способны регулировать уровень напряжения и обеспечивают ровный свет, без мерцания. Плюс они более безопасны и менее пожароопасны в эксплуатации и имеют больший срок службы.

Вариантов реализации ЭПРА может быть немало, но основных способов запуска два:

• источники предварительно разогревают; это помогает увеличить КПД прибора и снизить его мерцание
• с использованием колебательного контура; нить накала в этом случае является его частью; при прохождении разряда параметры контура меняются, в результате напряжение падает до требуемого уровня

Избавиться от надоедливого гудения и моргания можно, заменив старый дроссель на современный электронный пускорегулирующий механизм. Для этого следует:

1. Разобрать старую схему, удалив из нее дроссель, стартер, а также конденсаты. Внутри должны остаться лишь источник света и провода

2. Прикрепляем подобранный по мощности ЭПРА к корпусу саморезами. Если ламп две, то мощность электронного механизма должна быть выше в 2 раза

3. Соединяем его проводами с гнездами ламп

4. Если сборка произведена правильно, оба источника света должны засветиться одновременно, ровным ярким светом. Гудения, естественно, быть уже не должно.

Достоинства и недостатки люминесцентных источников света

Использование ламп для тепличного выращивания растений

• Первым значительным плюсом таких устройств является существенная экономия электроэнергии. Источники света последнего поколения, работающие по этому принципу, тратят ее в 4-5 раз меньше, чем обычные лампы накаливания.
• Кроме высокой светоотдачи, положительным моментом является длительный срок службы. Он может составлять 12-25 тыс. часов. Подобные устройства часто используют для контрастного освещения помещений большой площади (офисов, торговых центров, школ) или уличного освещения. Используют их на транспорте, в уличных фонарях, туннелях.

• Необходимость подключения дополнительных устройств (стартеров и дросселей)
• Доминирование в спектре желтого света и искажение цветопередачи освещаемых предметов
• Значительные габариты колбы, из-за чего становится сложно равномерно перераспределить поток света
• На силу света в таких источниках способна влиять температура окружающей среды
• Разогрев лампы происходит не сразу; полную яркость она набирает спустя некоторое время, иногда оно может длится 10-15 минут
• значительная пульсация света, что может сказаться отрицательно на зрении
• Наличие, пусть в минимальных количествах ртути, опасной для здоровья человека, растений и животных

Последними разработками ученых стали компактные люминесцентные источники освещения, внешне схожие с обычными лампами накаливания. Они снабжены стандартным патроном, и их можно легко вкрутить в любую люстру или торшер. Никакой модернизации при этом не требуется.

Вся пускорегулирующая аппаратура (ПРА) в них расположена в самом патроне или выносится отдельно в небольшие блоки. Подобные устройства часто называют энергосберегающими.

Сравнение параметров разных источников освещения

Но все же последние годы пользователи предпочитают подключать вместо люминесцентных ламп современные светодиодные. Принцип работы этих устройств существенно отличается. Люминесцентные колбы заполняются газом и парами ртути, и световое излучение образуется за счет разогревания вольфрамовой спирали. В светодиодных устройствах излучателем света является группа диодов или единичный светодиод. Именно он преобразует ток в световые лучи при протекании его через полупроводник.

Подобные устройства не только более прочны и менее опасны (повреждение люминесцентных же грозит попаданием в организм человека ртути). КПД светодиодных источников освещения гораздо больше, поэтому они более экономичны. Схема подключения люминесцентной или светодиодной лампы в обеих случаях максимально проста – достаточно лишь вкрутить ее патрон в цоколь.

Подробно о способах подключения люминесцентных ламп смотрите на следующем видео:

ВИДЕО: Как подключить люминесцентную лампу

Схемы подключения люминесцентных ламп: с дросселем и без дросселя, 2-х и более ламп (Фото & Видео)

Для нас очень важна обратная связь с нашими читателями. Если Вы не согласны с данными оценками, оставьте свой рейтинг в комментариях с аргументацией Вашего выбора. Благодарим за ваше участие. Ваше мнение будет полезно другим пользователям.

Читайте также:


• Side assist volkswagen tiguan установка

• Распиновка замка зажигания фольксваген т5

• Как снять сиденье на чери амулет а15

• Замена тормозной жидкости ауди q3

• Бмв х5 замена ручки двери водителя
