Нужно обезжирить посадочные поверхности головки блока и блока цилиндров.
С помощью отвертки и намотанной ветоши (рис. 2) удаляем из резьбовых отверстий болтов крепления головки блока цилиндров масло или охлаждающую жидкость, попавшие туда при снятии головки
Проверяем наличие направляющей втулки на блоке цилиндров.
Устанавливаем на блок цилиндров приспособление Mot.104 или обрезанную шпильку в качестве второй направляющей.
Устанавливаем на блок цилиндров прокладку головки блока цилиндров.
Устанавливаем головку блока. Выворачиваем приспособление Mot.104 или обрезанную шпильку в качестве второй направляющей.
Затягиваем болты крепления головки блока в указанной последовательности на рисунке 5 моментом 20±2 Нм.
После затяжки болтов еще доворачиваем все болты в указанной последовательности на угол 240±6˚.
Устанавливаем гидрокомпенсаторы клапанов (рис. 6).
Проверяем работоспособность гидротолкателей: - надавливаем на верхнюю часть гидротолкателя, если цилиндр вдавливается легко, то возможно гидротолкатель забит смолами.
Нужно погрузить гидротолкатель в керосин или дизельное топливо, чтобы растворить смолы.
После этого нужно гидротолкатель погрузить в масло и проверить еще раз.
Если после этого гидрокомпенсатор не становится упругим, значит, гидрокомпенсатор неисправен, и его нужно заменить.
Устанавливаем коромысла клапанов (рис. 7).
Смазываем моторным маслом опоры распределительных валов.
Устанавливаем распределительные валы (смотрим информацию по установке распределительных валов).
Обезжирьте посадочную поверхность головки и крышки головки блока цилиндров.
Наносим с помощью валика герметик Loctite 518, пока он не станет красноватого цвета.
Если на опоры распредвала попал герметик, обязательно его вытираем.
Устанавливаем крышку головки блока цилиндров.
Затягиваем крышку головки блока цилиндров в порядке указанном на рисунке 10 поэтапно:
1-й этап – болты 22, 23, 20 и 13 моментом затяжки 8 Нм (0,8 кгс.м);
2-й этап – болты 1 – 12, 14 – 19, 21 и 24 моментом затяжки 15 Нм (1,5 кгс.м);
3-й этап – ослабить болты 22, 23, 20 и 13;
4-й этап – болты 22, 23, 20 и 13 затянуть моментом затяжки 15 Нм (1,5 кгс.м).
Выворачиваем стопорный болт толкателя эксцентрикового кулачка (1) приспособления Mot. 1669 (см. рис. 11).
Вворачиваем штатный стопорный болт толкателя эксцентрикового кулачка (2), нанеся каплю состава Loctite Frenetanch (клей герметик) на его резьбу.
Затягиваем стопорный болт толкателя эксцентрикового кулачка моментом 15 Нм.
Наносим на посадочную поверхность крышки маслоотделителя герметик Loctite 518 (рисунок 12).
Устанавливаем крышку маслоотделителя.
Затягиваем в указанном порядке требуемым моментом новые болты крепления маслоотделителя в отверстиях без резьбы, новые или прежние болты крепления крышки маслоотделителя в резьбовых отверстиях (см. рис. 14).
Устанавливаем сальник электромагнитного клапана фазорегулятора распределительного вала с помощью приспособления Mot. 1513 (см. рис. 15) и электромагнитный клапан фазорегулятора распределительного вала впускных клапанов.
Затягиваем болты крепления электромагнитного клапана фазорегулятора распределительного вала впускных клапанов моментом 10 Нм.
Устанавливаем с помощью приспособления (2) Mot. 1503 заглушку крышки головки блока цилиндров (1) (рисунок 17).
Наносим на все четыре катушки зажигания смазку GRAISSE FLUORE (ширина полоски равна 2 мм) по внутренней окружности колпачка провода высокого напряжения (рисунок 18).
Заворачиваем свечи зажигания. Устанавливаем катушки зажигания на место.
Устанавливаем на место датчик распределительного вала с новой прокладкой (рисунок 19).
Устанавливаем прокладки впускной трубы и устанавливаем впускную трубу.
Затягиваем впускную трубу в соответствии с рисунком 20.
Дальнейшую сборку производим в обратной последовательности разборке.
Моменты затяжки крепежа при установке ГБЦ:
Узел - Момент Нм
Болты крепления крышки головки цилиндров с 1 по 12, с 14 по 19 и с 21 по 24 - 15
Болты крепления крышки головки цилиндров 13, 20, 22, 23 - 15
Стопорный болт толкателя эксцентрикового кулачка - 15
Новые болты крепления маслоотделителя в отверстиях без резьбы - 15
Новые или прежние болты крепления маслоотделителя в резьбовых отверстиях - 10
Болт электромагнитного клапана фазорегулятора распределительного вала впускных клапанов - 10
Болты крепления катушек зажигания - 15
Болт крепления датчика распределительного вала - 10
Болты крепления впускной трубы - 9
Болт крепления обводного ролика ремня привода газораспределительного механизма - 45
Вам потребуются: те же инструменты, что и для замены маслосъемных колпачков, за исключением тех, которые нужны непосредственно для их замены (используются инструменты только для подготовительных операций), а также дополнительно три емкости для промывочного дизельного топлива вместимостью примерно 2 л каждая, отрезок закаленной проволоки диаметром 0,5 мм и длиной примерно 10 см.
Подготавливаем автомобиль для работы.
Устанавливаем его на подъемник или смотровую канаву.
Снимаем ремень привода ГРМ (смотрим статью замена ремня ГРМ).
Снимаем маслоотделитель системы вентиляции.
Головкой на 10 откручиваем болт крепления кронштейна направляющей трубки щупа к кронштейну воздухозаборника
Извлекаем трубку со щупом из гнезда поддона двигателя.
Трубка уплотняется резиновым кольцом.
Головкой на 8 отворачиваем два болта крепления рыма
Снимаем рым с кронштейном
Головкой на 8 отворачиваем двадцать четыре болта крепления крышки ГБЦ
Отверткой поддеваем крышку головки блока цилиндров (за приливы на крышке, подложив тряпку)
Снимаем крышку головки блока цилиндров
Вынимаем из головки блока цилиндров две резинометаллические заглушки
Вынимаем вал выпускных клапанов
Извлекаем вал впускных клапанов
Чтобы проверить гидроопоры, снимаем рычаг
Вынимаем гидрокомпенсатор из гнезда головки блока цилиндров
Проверка гидрокомпенсаторов рассмотрена ниже.
Чтобы снять шкив, укладываем распределительный вал.
Надеваем накидной ключ на 18 на гайку крепления шкива. Вставляем отвертку через отверстие в шкиве.
Опираясь на ступицу шкива лезвием отвертки, стержнем отвертки надавливаем на ключ и поворачиваем его против часовой стрелки.
Шкив при этом не должен вращаться, а гайка будет отворачиваться.
Снимаем шкив с носка распределительного вала
Снимаем сальник. Так же снимаем сальник с другого распределительного вала
Наносим на привалочную поверхность крышки герметик
Устанавливаем крышку головки блока цилиндров и затягиваем болты ее крепления предписанным моментом в последовательности, указанной в таблице.
приема
Порядок
затяжки
Порядок
отворачивания
Момент
Нм
Установив крышку головки блока цилиндров, инструментальной головкой или отрезком трубы подходящего размера запрессовываем новые сальники распределительных валов в гнезда головки блока цилиндров, предварительно нанеся на рабочие кромки сальников тонкий слой моторного масла.
Нумерация болтов крепления крышки ГБЦ
Проверив фазы механизма газораспределения и зафиксировав валы, устанавливаем зубчатые шкивы на носки распределительных валов так, чтобы эмблемы Renault, нанесенные на спицах шкивов, расположились вертикально вверх (вал выпускных клапанов) и вниз (вал впускных клапанов).
Наживив гайки крепления шкивов, слегка подтягиваем их.
Устанавливаем на шкивы и натягиваем ремень привода ГРМ. Затягиваем гайки крепления шкивов распределительных валов моментом затяжки 30 Нм и доворачиваем на 84˚.
Проворачиваем коленчатый вал по часовой стрелке на два оборота и проверяем правильность установки фаз газораспределения. При необходимости повторяем установку фаз газораспределения.
Проверка и промывка гидрокомпенсаторов клапанов
Гидрокомпенсаторы зазоров в механизме привода клапанов служат для компенсации тепловых расширений элементов привода.
Работа гидрокомпенсатора основана на принципе несжимаемости моторного масла, постоянно заполняющего при работе двигателя внутреннюю полость гидрокомпенсатора и перемещающего его плунжер при появлении зазора в приводе клапана, обеспечивая постоянный контакт ролика нажимного рычага привода клапана с кулачком распределительного вала без зазора. Благодаря этому отпадает необходимость регулировки клапанов при техническом обслуживании.
Гидрокомпенсаторы представляют собой неразборные компактные устройства, вставленные в гнезда головки блока цилиндров.
Стук клапанов работающего двигателя может быть вызван:
— попаданием воздуха в надплунжерные полости гидрокомпенсаторов при слишком низком или слишком высоком уровне масла в картере, а также при длительной стоянке автомобиля на уклоне;
— загрязнением прецизионных поверхностей гидрокомпенсаторов зазоров в механизме привода клапанов шламом из моторного масла низкого качества (или при его несвоевременной замене, а также при повреждении масляного фильтра);
Если прокачкой или промывкой не удается восстановить работоспособность гидрокомпенсаторов, замените их, так как их конструкция неразборная.
Первоначально убедитесь в том, что посторонний шум при работе двигателя вызван неисправностью именно гидрокомпенсаторов:
— пустите двигатель. При неисправности гидрокомпенсаторов посторонний шум в зоне крышки головки блока появляется сразу после пуска двигателя и изменяется в соответствии с изменением частоты вращения коленчатого вала двигателя.
Если шум не появляется сразу после пуска двигателя или не изменяется при изменении частоты вращения коленчатого вала, неисправность вызвана не нарушением работы гидрокомпенсаторов. Более того, если шум не меняется при изменении частоты вращения коленчатого вала, вероятно, причина постороннего шума не в двигателе;
— при работе двигателя на холостом ход убедитесь, что уровень шума не меняется при изменении нагрузки (например, при переключении селектора автоматической коробки передач из положения N в положение D при выключении сцепления автомобиля с механической коробкой передач или при включении электропотребителей и кондиционера).
Если уровень шума меняется, причиной может быть соударение деталей вследствие износа вкладышей шатунных и коренных подшипников коленчатого вала, а не неисправность гидрокомпенсаторов;
— прогрейте двигатель до рабочей температуры. Если шум уменьшился или исчез, возможно, стук гидрокомпенсаторов вызван загрязнением маслом. В этом случае необходимо промыть гидрокомпенсаторы:
— если шум не исчез, вероятно, в гидрокомпенсаторы попал воздух, и его следует удалить.
При слишком низком уровне масла в картере масляный насос захватывает вместе с маслом воздух; при слишком высоком уровне масла в картере масло взбалтывается и вспенивается противовесами коленчатого вала.
При длительной стоянке автомобиля на уклоне масло вытекает из полостей гидрокомпенсаторов и масляных каналов, а подвод масла к гидрокомпенсаторам после пуска двигателя требует некоторое время, за которое полость гидрокомпенсатора успевает попасть воздух.
Во всех этих случаях при попадании масла с воздухом в надплунжерную полость гидрокомпенсатора воздух внутри полости при открытии клапана будет сжиматься и гидрокомпенсатор будет недожат, что приведет к появлению характерного стука работы клапанного механизма с увеличенными зазорами.
Для удаления воздуха из гидрокомпенсаторов выполните следующее:
проверьте уровень масла в картере двигателя и при необходимости доведите до нормы;
— пустите двигатель и прогрейте его на холостом ходу в течение 1 — 3 мин;
- увеличьте частоту вращения коленчатого вала до 3000 мин -1 , затем резко уменьшите до частоты холостого хода и дайте двигателю поработать на холостом ходу;
- повторите цикл и проверьте, исчез ли шум механизма привода клапанов.
Если гидрокомпенсаторы исправны, шум исчезает через 10 — 30 циклов;
- после исчезновения шума повторите для удаления воздуха еще пять раз;
- дайте двигателю поработать на холостом ходу 1—3 мин и убедитесь, что шум механизма привода клапанов исчез.
Если шум механизма привода клапанов не исчез после удаления воздуха и прогрева двигателя до рабочей температуры, выявите неисправные гидрокомпенсаторы следующим образом.
1. Заглушите двигатель и сразу же после остановки установите поршень 1-го цилиндра в положение ВМТ такта сжатия, снимите крышку головки блока цилиндров.
2. Снимите распределительные валы.
3. для проверки работоспособности гидрокомпенсаторов двигателя нажмите на плечо коромысла, опирающегося на гидрокомпенсатор. Если коромысло удается переместить практически без усилия, гидрокомпенсатор неисправен.
4. Аналогично проверьте состояние гидрокомпенсаторов остальных цилиндров (порядок работы цилиндров 1—3—4—2).
После определения неисправных гидрокомпенсаторов сначала надо попробовать их промыть следующим образом.
1. Снимите коромысла клапанов.
2. Извлеките из гнезда головки блока цилиндров неисправный гидрокомпенсатор.
3. Приготовьте три одинаковые емкости вместимостью примерно 2 л для промывки гидрокомпенсаторов.
Размеры каждой емкости должны быть достаточными для того, чтобы гидрокомпенсатор, опущенный на дно емкости в вертикальном положении, был полностью погружен в жидкость.
Заполните емкости чистым дизельным топливом.
4. Поместите гидрокомпенсатор в первую емкость и очистите его наружную поверхность.
5. Погрузив гидрокомпенсатор в первую емкость наполовину, плунжером вниз, легким нажатием проволоки через отверстие отожмите шарик клапана и, удерживая шарик отжатым, перемещайте плунжер гидрокомпенсатора 5—10 раз до тех пор, пока перемещение плунжера не станет совершенно свободным.
Если не удается добиться легкого перемещения плунжера, замените гидрокомпенсатор.
6. Извлеките гидрокомпенсатор из емкости и, отжав шарик клапана, перемещайте плунжер до полного вытекания дизельного топлива из гидрокомпенсатора.
7. Поместите гидрокомпенсатор во вторую емкость и повторите операцию 5.
8. Извлеките гидрокомпенсатор из емкости и слейте из него дизельное топливо, как описано в операции 6.
9. Поместите гидрокомпенсатор на дно третьей емкости вертикально, плунжером вверх и отожмите проволокой шарик его клапана.
10. Удерживая шарик клапана отжатым, переместите плунжер вниз и затем медленно перемещайте вверх, чтобы надплунжерная полость гидрокомпенсатора заполнилась дизельным топливом.
11. Извлеките гидрокомпенсатор из емкости; удерживая его плунжером вверх, с небольшим усилием нажмите на плунжер и убедитесь, что он остался неподвижным.
Одновременно проверьте общую высоту гидрокомпенсатора, сравнив его с новым гидрокомпенсатором.
Если при проверке удалось переместить плунжер гидрокомпенсатора, повторите операции 9 и 10 до полного заполнения полости гидрокомпенсатора дизельным топливом.
Если и после этого гидрокомпенсатор не достигнет рабочего состояния или его общая высота меньше высоты нового гидрокомпенсатора, замените его.
До сборки механизма привода клапанов храните заправленные гидрокомпенсаторы только в положении вертикально вверх плунжерами. Избегайте попадания грязи в гидрокомпенсаторы.
Устанавливайте гидрокомпенсаторы на двигатель как можно быстрее после заправки, чтобы исключить возможную потерю дизельного топлива.
12. Установите гидрокомпенсаторы и все снятые детали в порядке, обратном снятию.
13. Пустите двигатель и дайте ему поработать 1—3 мин на холостом ходу. При необходимости удалите воздух из гидрокомпенсаторов, как описано выше.
Снятие, осмотр и установка распредвала Renault Megane
Снятие, осмотр и установка распредвала
1. Снимите головку блока цилиндров как описано в Разделе Снятие, осмотр и установка головки блока цилиндров, и разместите ее на верстаке.

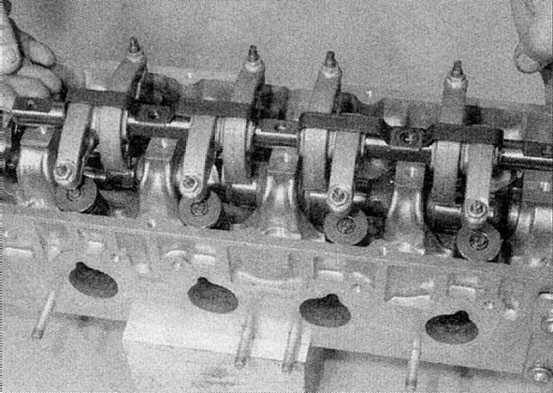

2a. Постепенно отверните болты крепления оси коромысел и крепежную пластину к головке блока цилиндров.
2b. Достаньте вал (обратитесь к иллюстрациям).
3. Удерживая распредвал гаечным ключом, установленным на специальные проточки на распредвале, или подходящим инструментом, вставленным через отверстия зубчатого колеса, отверните болт и достаньте шкив.
4. На двигателе Е7J, используя торцевой фигурный ключ, отверните два болта и снимите распределитель. Отмечать расположение распределителя нет необходимости, так как отрегулировать его положение невозможно.
5a. На двигателе К7М, отверните болты.
5b. Снимите крышку и снимите прокладку с левого конца головки блока цилиндров (обратитесь к иллюстрациям).
6. С помощью микрометра измерьте осевой зазор распредвала, и сравните его с представленным в Спецификациях. Таким образом можно определить износ опорной пластины.
7a. Отверните два болта.
7b. Извлеките опорную пластину из паза в распредвале (обратитесь к иллюстрациям).
8. Достаньте распредвал из головки блока цилиндров со стороны шкива, следя за тем, чтобы не повредить рабочие поверхности (обратитесь к сопроводительной иллюстрации).
1. Осмотрите рабочие поверхности подшипников распредвала и рабочие поверхности кулачков на наличие выработанных мест и царапин. Также осмотрите ось коромысел на наличие признаков износа. Если необходимо, ось можно демонтировать для осмотра (обратитесь к сопроводительной иллюстрации). Замените изношенные компоненты по мере необходимости.
2. Проверьте состояние рабочих поверхностей на распредвале и в головке блока цилиндров. Если рабочие поверхности в головке чрезмерно изношены, потребуется новая головка.
1. Смажьте поверхности подшипников в головке блока цилиндров и кулачки распредвала, затем вставьте распредвал в головку.
2. Установите опорную пластину, затем вставьте и затяните болты.
3. Измерьте осевой зазор как описано в параграфе 6 и убедитесь, что он не выходит за рамки предельных значений, приведенных в Спецификациях. Чрезмерный осевой зазор может быть только из-за износа опорной пластины или распредвала.
4. На двигателе Е7J, установите распределитель и затяните два болта, используя торцевой фигурный ключ.
5. На двигателе К7М, установите торцевую крышку с новой прокладкой и затяните болты.
6. Замените сальник (Раздел Замена сальника распредвала), затем установите зубчатое колесо распредвала, убедившись, что шпонка вошла в прорезь на конце распредвала. Заблокируйте распредвал, затем вставьте и затяните болт приведенным в Спецификациях усилием.
7. Установите ось коромысел и крепежную пластину, затем вставьте болты на прежние места и затяните их приведенным в Спецификациях усилием (обратитесь к сопроводительной иллюстрации). Обратите внимание, что резьба болтов и контрактные поверхности головки должны быть смазаны маслом. На каждом конце и в середине установлены полые болты.
9. Установите головку блока цилиндров (обратитесь к Разделу Снятие, осмотр и установка головки блока цилиндров).
Видео про "Снятие, осмотр и установка распредвала" для Renault Megane
Замена ремня ГРМ на Рено Логан 2011г RENAULT MEGANE 2 меняем ремень грм3. Слейте жидкость из системы охлаждения двигателя.
9. Снимите распределительный вал выпускных.
10. . и распределительный вал впускных клапанов.
11. Осмотрите распределительные валы.
12.Поверхности опорных шеек Б и кулачков А должны быть хорошо отполированы и без повреждений. На рабочих поверхно-
стях шеек не допускаются задиры, забоины, царапины, наволакивание алюминия от гнезд подшипников в головке блока. Если на рабочих поверхностях кулачков обнаружены следы заеданий, перегрева, глубокие риски или износ в виде огранки, а также равномерный износ свыше 0,5 мм. замените вал.
13. Тщательно очистите от отложений каналы для подвода масла.
Шлифовка кулачков распределительного вала для устранения ступенчатого износа запрещена, так как при изменении размеров профиля кулачков будут нарушены фазы газораспределения.
14. В мастерских, оборудованных специальными инструментами и приспособлениями, можно проверить радиальное биение шеек распределительных валов. При биении более 0,02 мм замените вал, так как его правка не допускается.
15. Установите распределительные валы в головку блока и все снятые детали в порядке, обратном снятию.
При установке нового распределительного вала рекомендуем заменить коромысла клапанов новыми.
Видео по теме "Renault Megane 2. СНЯТИЕ И УСТАНОВКА РАСПРЕДЕЛИТЕЛЬНЫХ ВАЛОВ ДВИГАТЕЛЯ"
Установка меток ГРМ Рено Меган Как выставить фазы ГРМ . Часть 2. RENAULT MEGANE 2 меняем ремень грм• Установите приспособление для блокировки (Mot. 1490-01) (1) на зубчатые шкивы распределительных валов.
- гайку крепления (2) зубчатого шкива распределительного вала впускных клапанов,
- гайку крепления (3) зубчатого шкива распределительного вала выпускных клапанов,
- приспособление (Mot. 1490-01),
- зубчатый шкив распределительного вала впускных клапанов,
- зубчатый шкив распределительного вала выпускных клапанов.
Примечание:
Снятие сальников распределительных валов впускных и выпускных клапанов производится с помощью приспособления (Mot. 1577).
• Снимите сальник распределительного вала, (4) (Mot. 1577) обязательно убрав насадку приспособления.
• Выверните насколько возможно винты (5) и (6) приспособления (Mot. 1577).
• Установите захваты приспособления (Mot. 1577) на распределительный вал.
Нажмите на приспособление (Mot. 1577) до соприкосновения буртиков (7) захватов с сальником распределительного вала.
• Раздвиньте захваты приспособления, заворачивая гайку (8) плоским гаечным ключом.
• Снимите сальник распределительного вала, заворачивая винт (9).
• Повторите указанные выше операции с другим сальником распределительного вала.
Примечание:
Перед установкой категорически запрещается смазывать маслом сальник по наружному диаметру.
1 - Установка сальников распределительных валов.
Примечание:
Эластомерный сальник данных двигателей имеет плоскую рабочую кромку (10) (11) и защитную втулку (служащую также для установки сальника на двигатель).
2 - Установка сальника распределительного вала.
Примечание:
Сальники данного типа легко повреждаются. При работе с ними обязательно используйте защитную втулку (12). Категорически запрещается касаться сальника (13) руками, чтобы предупредить утечку масла после установки сальника на двигатель.
• Наверните шпильку (14) (Mot. 1632) приспособления на шпильку распределительного вала.
• Установите на распределительный вал предохранительную втулку с сальником, стараясь при этом не касаться сальника.
• Установите колпак (15) и гайку с буртиком (16) приспособления (Mot. 1632).
• Заворачивайте гайку с буртиком до тех пор, пока колпачок не коснется головки блока цилиндров.
• Снимите гайку, нажимной колпак и шпильку.
- зубчатый шкив распределительного вала впускных клапанов с новой гайкой крепления,
- зубчатый шкив распределительного вала выпускных клапанов с новой гайкой крепления.
• Установите блокировочное приспособление (Mot. 1490-01) на зубчатые шкивы распределительных валов.
• Затяните требуемым моментом:
- гайку крелленияступицы шкива распределительного вала впускных клапанов (30 Нм + 84" ± 4'),
- гайку крелленияступицы шкива распределительного вала выпускных клапанов (30 Нм + 84" ± 4").
• Снимите блокировочное приспособление (Mot. 1490-01).
- ремень привода ГРМ,
- ремень привода вспомогательного оборудования,
- правую опору маятниковой подвески,
- блок дроссельной заслонки,
- корпус воздушного фильтра,
- правое переднее колесо .
• Подключите аккумуляторную батарею.
МОДЕЛИ С ДВИГАТЕЛЕМ K7J ИЛИ К7М
| Момент затяжки | |
| Болт крепления зубчатого шкива распределительного вала | 45 Нм |
• Установите автомобиль на двухстоечный подъемник.
• Отключите аккумуляторную батарею.
- правое переднее колесо,
- правую опору маятниковой подвески,
- ремень привода вспомогательного оборудования,
- ремень привода ГРМ .
• Снимите (1) болт крепления шкива коленчатого вала с помощью приспособления (Mot. 799-01).
Примечание:
Сальник распределительного вала снимается с помощью приспособления (Mot. 1577).
• Установите захваты приспособления (Mot. 1577) на распределительный вал.
• Нажмите на приспособление (Mot. 1577) до соприкосновения буртиков (2) захватов с сальником распределительного вала.
• Раздвиньте захваты приспособления, заворачивая гайку (3) плоским гаечным ключом.
• Снимите сальник распределительного вала, заворачивая винт (4).
Примечание:
Перед установкой категорически запрещается смазывать маслом сальник по наружному диаметру.
• Установите новый сальник с помощью приспособления (Mot. 1127-01) (5).
Примечание:
Нанесите масло на резьбу и нижнюю сторону головки нового болта крепления зубчатого шкива распределительного вала.
• Установите зубчатый шкив распределительного вала.
• Затяните требуемым моментом болт крепления зубчатого шкива распределительного вала 45 Нм) с помощью приспособления (Mot. 79901).
Читайте также:
