Форд Фокус 1. Датчик массового расхода воздуха: признаки неисправности

Расходомер воздуха в автомобиле, как и все компоненты в нем, подвержены дефектам. Этот электронный компонент в машине также называют ДМРВ - датчик массового расхода воздуха.

Этот важный датчик устанавливается, как правило, в систему впуска двигателя и располагается между корпусом воздушного фильтра и дроссельной заслонкой. Причем этим датчиком оснащаются как бензиновые, так и дизельные автомобили.

С помощью расходомера воздуха электронный блок управления двигателем определяет массу всасываемого двигателем воздуха. На основе данных с датчика электроника регулирует впрыск топлива, которое в необходимом количестве, должно быть смешано с поступающим кислородом. Это позволяет создавать в камере сгорания двигателя оптимальную топливную смесь для идеального сгорания.

Датчик массового расхода воздуха часто становится причиной появления ошибок в электронике автомобиля, что в итоге отражается на работе двигателя. Например, если расходомер воздуха в машине неисправен, то двигатель машины перестает работать в оптимальном режиме. В результате в большинстве случаев мотор начинает работать в аварийном режиме, а на приборной панели появляется предупреждающий значок "Чек двигателя".
Расходомер воздуха является чрезвычайно чувствительным компонентом, то он часто может быстро выходить из строя при неправильной установке. Именно поэтому мы не рекомендуем самостоятельную замену датчика.

Признаки неисправности расходомера воздуха (ДМРВ)

Датчик массового расхода воздуха не только важен для мощности вашего автомобиля, но и необходим для регулирования минимального уровня загрязняющих веществ в выхлопной системе машины. Если расходомер воздуха неисправен или загрязнен, он не будет давать правильные показания блоку управления двигателем. Итог: оптимальное количество топлива не будет подаваться в камеру сгорания.

В результате может получиться так, что система впрыска топлива будет подавать в камеру сгорания или впускной канал двигателя либо слишком мало, либо слишком много топлива.

Обычно при неисправности ДМРВ симптомы варьируются от потери мощности, потери плавности хода и нестабильности оборотов двигателя на холостом ходу, до осечек в системе зажигания и неправильного выхлопа. Иногда из-за поломки датчика массового расхода воздуха из выхлопной трубы может идти черный дым.

Однако обращаем ваше внимание, что подобные признаки могут появиться и при других неисправностях автомобиля. Например, похожие симптомы поломки могут быть при неисправности турбокомпрессора или из-за неисправности системы зажигания. Поэтому эти признаки неисправности не могут являться 100% индикаторами выхода из строя датчика расхода воздуха.

При определенных обстоятельствах, если датчик массового расхода воздуха начинает работать неправильно, двигатель автомобиля обычно переходит в аварийный режим (аварийную программу). При этом, как правило, на приборной панели автомобиля появляется значок "Чек двигателя".

Эта программа необходима, чтобы защитить мотор от повреждений и сохранить более-менее чистый выхлоп насколько это возможно. Естественно, при этом происходит уменьшение мощности двигателя. Чтобы владелец машины знал, что мотор перешел в аварийную программу и придуман значок на приборке "Чек двигателя".

Также с появлением "Чек двигателя" в электронной системе автомобиля в памяти записывается код ошибки, с помощью которой при диагностике можно узнать причину включения аварийной программы работы силового агрегата.

Проверка расходомера воздуха

Так как неисправность датчика массового расхода воздуха приводит к аварийному режиму работы мотора, а также к появлению в памяти компьютера автомобиля ошибки неисправности, самым надежным способом выяснить причину появления значка на приборной панели "Чек двигателя" является электронная диагностика автомобиля. Во время этой диагностики через специальный разъем специалист подключает оборудование для считывания из системы машины возникших ошибок.

Бывает так, что в памяти компьютера автомобиля нет активных ошибок. В этом случае необходим визуальный осмотр расходомера воздуха. Правда в большинстве случаев, визуальный осмотр не сможет точно установить неисправность датчика. В этом случае обычно автомастера предлагают владельцам установить для теста рабочий ДМРВ и проверить как поведет себя машина с новым датчиком. Естественно, если после тестирования выяснится, что признаки неисправности ушли, то старый датчик однозначно работал неправильно.

Правда этот способ подходит только, если мастер на 99% уверен, что причина плохой работы двигателя является неисправность ДМРВ. Дело в том, что не всегда у автослесаря найдется в запасах рабочий ДМРВ для вашей модели автомобиля.
В этом случае вам придется купить новый датчик.

Самым же простым тестом для проверки работоспособности датчика массового расхода воздуха является простое испытание, которое может сделать любой.
Для этого вам необходимо обесточить датчик.

Если двигатель после отключения расходомера воздуха стал работать лучше, то, скорее всего, ДМРВ неисправен. Однако этот тест, к сожалению, подходит не для всех автомобилей.

Причины дефектов в расходомере воздуха

Расходомер воздуха является износостойким компонентом в машине. Но ничто не вечно в нашем мире. Естественно, чем больше пробег машины, тем больше изнашивается запчастей. Это касается и датчика массового расхода воздуха. Например, по мере увеличения пробега автомобиля с каждым разом ДМРВ посылает блоку управления двигателем все больше неверных значений.

И рано или поздно ДМРВ выйдет из строя. К сожалению, на первых порах вы можете не заметить неправильную работу мотора. Но по мере увеличения износа датчика вы начнете замечать, что автомобиль ведет себя неправильно. Во-первых, первым признаком неисправности ДМРВ является заметное увеличение расхода топлива.

Но не всегда выход из строя датчика расхода воздуха связан с большим пробегом машины. Иногда расходомер воздуха может выйти из строя очень рано.

Например, если вы часто ездите быстро в сильный дождь, то вода может проходить через воздушный фильтр попадая на датчик массового расхода воздуха.

В итоге, вода может в короткий срок привести к дефекту датчика. Кроме того, датчик может быстро выйти из строя из-за негерметичности системы впуска или из-за несвоевременной замены воздушного фильтра. Дело в том, что если на датчик будет попадать песок и другая грязь из фильтра или с улицы, то он не сможет долго работать исправно.

Всем привет!
Датчик массового расхода воздуха (ДМРВ) — предназначен для измерения массового расхода воздуха, потребляемого двигателем внутреннего сгорания.
Основные причины когда необходимо сделать чистку "ДМРВ"
— Неровная, с перебоями, работа двигателя на холостом ходу
— Нарушение динамики разгона, западение разгона "на низах"
— Ненормальные, плавающие обороты двигателя на холостом ходу.
— Повышенный расход топлива.
В моем случае это было плановое ТО т.к. с момента покупки авто я не разу его не чистил и не видел состояние.
И так приступим:
1) Многие пишут что необходимо перед чисткой "ДМРВ" снять клеммы с аккумулятора, я этого не делал, все хорошо). Необходимо снять фишку с "ДМРВ" и открутить 2 винта которые держат датчик.

2) Далее аккуратно вынимаем датчик что бы его не повредить.Я особо загрязнений не увидел но все же решил прочистить т.к. средство для чистки уже купил заранее. Использовал очиститель фирмы Kerry Артикул: KR-909-1 (очиститель расходомера воздуха), Цена вопроса 9 BYN

4) Аккуратно на небольшом расстоянии распылил средство на датчик, Далее встряхнул пару раз датчик и отложил сохнуть.
5) Решил раз есть время почистить корпус куда вставляется воздушный фильтр, он был весь в песке и грязи.

Нанес средство и все вытер тряпочкой, Так же почистил патрубок куда вставляется датчик.
Далее все собираем, закручиваем винты и наслаждаемся))

5 лет

Ссылка на данную тему выложена в Рубрикатор ФФ1 (Р) в котором мы, для Вашего удобства, постарались отразить ссылки на все часто используемые темы.

Нужен совет как чистить MAF? Купил жидкость CRC Mas Air Flow Cleaner, может есть подводные камни? отзовитесь кто чистил уже и опасно ли это.

P.S. Ford Focus 1 99г Zetec 2.0 МКПП

Привет. Может кто сказать сколько зетек 2.0 съедает воздуха без включенных потребителей на х.х. и скажем на 2000 3000

автомобиль - русфокус zetec-e 1.8 115 л.с.
установлен MAF с кодом на корпусе 98AB-12B579-B3B, аналогом на экзисте вылазит 1054420

я так понимаю, что по обоим кодам бьется датчик в сборе с корпусом.
а есть ли возможность заказать оригинальный датчик отдельно? без корпуса.

19 июня 2014

Всех приветствую! Нет ли у кого фишки на ДМРВ 6-ти контактной? интересует отрезанная от косы, всю косу менять не хочется, а в фишке коротит чтото - когда одета на датчик, если ее шатать за провода, двигатель начинает дергаться и глохнуть, когда снята с датчика, то в эбу идет сигнал о расходе воздуха 0.5 g/s и непонятная темература, хоть датчик и отключен, при замере мультиметром фишки и при качении проводов проскакивает коротыш между удаленными проводами друг от друга, внешних дефектов нет ( собственно интересует она, если есть у кого лишний вариант, предложите

Всем добрый день!кто нибудь знает распиновку разъёма ДМРВ,а точнее какие контакты отвечают за температуру всасываемого воздуха?

Не хочу ничего сказать, но как я понял из "этих ваших интернетов" пленочные вроде же как бэ лучше. Вот что говорят: в ходе эксплуатации расходомера толщина платиновой нити уменьшается, что приводит к снижению точности измерений.
Данного недостатка лишен пленочный расходомер воздуха, который пришел на смену проволочного датчика

revilar
Умозаключение интересное, но нам от этого, увы, ни горячо, ни холодно. К нам же не поставишь пленочный датчик

revilar
Не понял.
Возьми по коду заменителя новый МАФ и придет такой же, как стоял оригинальный, только с другим клеймом.
Почему должен быть пленочный-то?

30 июля 2014

цитата:

Я нашел "мой" МАФ в коробке с надписью "Мазда"

как минимум, у него разъем в другую сторону. не в бок, а вверх.
на втором фото это хорошо видно.

ставили? или колхозили?

30 июля 2014

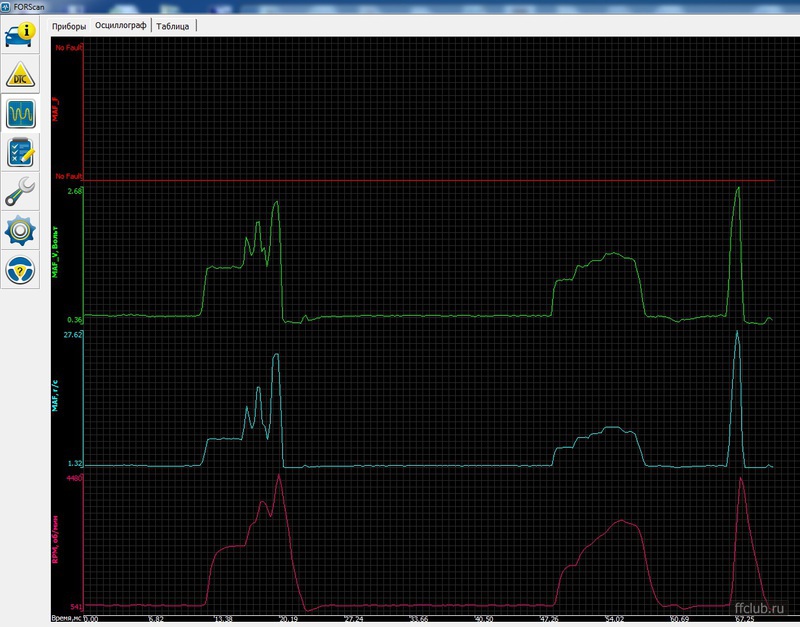

привет всем! Подскажите, у меня такая проблема: при резком нажатии педали газа в двигателе появляются провалы, почти глохнет, стреляет в обратку и только потом набирает обороты. Ездил на диагностику. Там мне сказали что датчик МАФа показывает температуру -40. Может ли это быть из-за этого датчика?
Форд Фокус 2 ZX4 2005 года, 2 литра, автомат.

25 авг уста 2014

1 GAGE test : проверка стрелочных указателей(все стрелки перейдут в крайнее положение).
2 LCD test : проверка сегментов LCD.
3 BULB test : проверка всех сигнальных лампочек на панели приборов.
4 r 22 tests : Версия ROM(может меняться в зависимости от версии). (не прошивки двигателя!)
5 E001 : Версия NVRAM.
6 Dtc-NONE : если есть то код ошибки, то он высвечивается вмето надписи None
7 000.0 : скорость в мил/час.
8 000.0 : скорость в км/час.
9 37 . внешняя температура в Цельсиях на входе двигателя .

я так поладаю это датчик МАФ , но он показывает вовсе не температуру, у меня он показывает 54. и если начать движение начинает увеличиваться гдето до 140, я бы мог подумать что это разход воздуха , но когда машина не движеться он показывает ровно 54 даже если газовать под по упора, значит вывод что это не расход вохдуха, и на температуру не похоже, тогда что это, . я уже обыскался везде , и везде пишут одно и тоже что это температура входного воздуха, что делать ? знающие помогите.

Доброго дня всем, сразу перейду к вопросу.
Есть ДМРВ, у которого сломан корпус, точнее его левая часть, которая вставляется в патрубок, суть вопроса в слудующем, можно ли его нарастить к примеру куском трубы или к примеру таким же патрубком, который потом вставиться в наш патрубок, так как в интернете отдельно корпус от датчика найти не могу, а покупать его за нную сумму денег пока нет возможности, поэтому решил приколхозить на пару месяцев. Сам датчик целый. Или есть другие варианты?

5 лет

P.S. Ford Focus 1 99г Zetec 2.0 МКПП

Killercat
Вы бы не особо верили тем , кто пишет про расход в городе 8л. Спорить можно бесконечно, но этого быть не может. у меня 1.8 рус. По трассе можно сделать 8л. Но по городу 11 летом при спокойной езде, зимой может и до 20 доходить. и это нормально !

Двухлитровый амер дуратек 2004го года. Ездил в спецпоездку по соседним городам 500км. Заливал полный бак. 35л долил вечером до полного. Т.е. 7л на 100км. Но в пробках стоять часами это и и 40 может быть расход. Они не в счёт.

цитата:

Ездил в спецпоездку по соседним городам 500км. Заливал полный бак. 35л долил вечером до полного. Т.е. 7л на 100км

По трассе понятное дело. При хорошей дороге и погоде.

цитата:

Но в пробках стоять часами это и и 40 может быть расход. Они не в счёт.

А какой смысл тогда измерять сферического коня в вакууме? Расход должен учитываться с учетом пробок и никак не иначе.
Нафига спрашивается мне расход идеальный без пробок, если я езжу большую часть по пробкам?

18 окт ября 2015

Я ПО городам ездил. И трасса и город. Час-трасса/час-городские маневры.
"Только город" будет, конечно, не 4.96 , а ближе к 8л.
Отдельный учёт сферических пробок.. как можно учитывать "езду" со скоростью 300м в час. Это же не езда.

цитата:

Отдельный учёт сферических пробок.. как можно учитывать "езду" со скоростью 300м в час. Это же не езда.

Еще раз повторюсь. Учет меня интересует вместе с пробками. И для города в котором есть пробки, средний расход будет колебаться от 14 до 16 литров. В зависимости от погоды. Какой толк мне от чистого расхода в постоянном движении без пробок, если у меня средний расход с с пробками по городу 15 литров?
Знать, что в идеале он у меня 9-10 без пробок и красных светофоров по городу ест? И что? Меньше заливать бензы я не буду.

1 нояб ря 2015

Всем добрый день,подскажите пожалуйста к каким проводам на колодке у "дмрв" подсоединить вольтметр и какие показания должны быть.Спасибо.

1 нояб ря 2015

alexnasa
на моём разъёме нету чистых цветов,там полосатые провода вот сфоткал двигатель 1.6 зетек-е схожий с 1.8 зетек-е

правильно ли я делал замер?Ещё вопрос,куда надо тыкать чёрный щуп от вольтметра,чтобы был правильный замер?Спасибо.

1 нояб ря 2015

EF - IAT (на моём ДМРВ равен 26 килоом) датчик температуры терморезистор
A плюс питания
B минус питания
C минус измерения (черный щуп цешки подкл. сюда)
D плюс измерения (что ты и получил)

Всем добрый день,люди подскажите,какие показания должны быть у рабочего маф на проводах CD на вольтметре.

Всем привет! Кто может знает, или может проверить, если скинуть клемму с ДМРВ и завести машину, будет ли гореть чек? ФФ1 зете 1.8 рус

Oleg_KRSK
Олег, спасибо за оперативный ответ! Еще вопрос, не вкурсе какой ту вас показатель расхода воздуха на ХХ?

Доброго времени суток! Где взять фишку для MAF? На разборках нигде отдельно от проводки не продают. Видимо у старого хозяина отгнили провода и он припаивал их. теперь маф от вибрации постоянно отходит и пропадают холостые. фишка вся изковеркана, не могу нигде найти, может есть у кого? Помогите. FF1 USA 2.0 SPLIT PORT.

Спасибо, конечно, alexnasa, но ценник на неё 4 000 - 5 000 руб, что-то не хочется. Зато я вот что выяснил. Полез в бак, почистить сеточку бензонасоса (лючок под сиденьем уже прошлый хозяин вырезал) и увидел, что фишка на бензонасосе один в один, как на ДМРВ, только один контакт пустой. Но пока я такую фишку не нашел, вышел из положения так, разобрал старую фишку, кстати она по-хитрому разбирается. (вынимается внутренняя желтая вставка и тогда становится видно пластмассовые упорчики, держащие контакты. Не снимая желтую вставку их не видно и невозможно отжать. По вынутому образцу подобрал контакты (подошли от автономного отопителя вебасто с небольшой доработкой) там чуть-чуть подтачить надо. Вставил новые контакты на место и обмазал заднюю часть герметиком. После высыхания получился почти новый разъем. Во всяком случае теперь ДМРВ не отходит. Как-то так.

27 янв аря 2016

Основные признаки неисправности датчика массового расхода воздуха (другое название расходометр, ДМРВ, MAF-sensor) – повышенный расход топлива, перебои в работе двигателя (потеря мощности, плавающие обороты, на холостых глохнет, плохо заводится на холодную) и другие, схожие с признаками неисправности ДПДЗ поэтому параллельно проверяется и этот датчик.

Чтобы точно выяснить в чем причина, проводится комплексная диагностика автомобиля сканером (тестером) или выборочная проверка датчиков, включая и расходометра, мультиметром (вольтметром) и другими способами. Эти и другие моменты обговорим дальше.

Где находится датчик массового расхода воздуха?

Датчик массового расхода воздуха устанавливается как на бензиновый, так и на дизельный двигатель. Он интегрирован в систему пуска между дроссельным узлом и воздушным фильтром и крепится на корпусе последнего.

За что отвечает?

MAF-sensor играет важную роль в формировании правильной топливовоздушной смеси. Датчик постоянно мониторит объем проходящего через впускную систему воздуха и передает полученные данные на ЭБУ.

Последний, получив информацию от расходометра и других датчиков, формирует такую топливовоздушную смесь, которая гарантирует работу двигателя на оптимальных оборотах при минимальном расходе топлива.

Корректировать показания ДМРВ могут и другие датчики: атмосферного давления и температуры воздуха, но устанавливаются они не на всех автомобилях.

Если MAF-sensor поломан, то определение объема поступающего воздуха выполняется контролером по углу наклона дроссельной заслонки. Это не обеспечивает экономный режим работы мотора, но машина едет.

Виды и принцип работы расходометров

Датчик массового расхода воздуха относится к термоанемометрическим устройствам.

Основные виды, которые применяются на автомобилях:

Пленочные с аналоговым и цифровым сигналом.
Проволочные (нитевые) аналоговые.
Частотный ДМРВ. Уже ставиться на большинство современных авто, сошедших с конвейера.

Расходомеры с трубкой Пито (лопаточного типа) не рассматриваются из-за устаревшей конструкции.

Принцип работы первых двух типов устройств схож между собой и основан на изменении показаний напряжения, подаваемого на нагревательные элементы (нити или пленку). Эти изменения отслеживает ЭБУ и выполняет расчеты для формирования топливно-воздушной смеси. Дальше подробней.

Проволочные ДМРВ

Применяются на большинстве современных автомобилях. В таких устройствах ключевую роль играют терморезисторы – две вольфрамовые или платиновые нити диаметром 0.07 мм, на которые подается напряжение с определенной силой тока в результате они нагреваются, а также термистор (датчик температуры), но он предусмотрен не везде.

Одна нить закрыта от потока воздуха, а вторая, при отрытой дроссельной заслонке, наоборот, обдувается и активно охлаждается.

Чтобы выровнять показания температур терморезисторов на открытую нить подается больший ток.

ЭБУ учитывает разницу показаний напряжения между нитями, интенсивность их охлаждения и по ним рассчитывает объем приходящего воздуха и уже в соответствии с этим рассчитывает нужное количество подаваемого в цилиндры топлива.

У проволочных ДМРВ есть несколько существенных недостатков: со временем они загрязняются или изнашиваются.

Для решения первой проблемы конструкторы разработали режим самоочистки. Он предусматривает кратковременный (чтобы не разрядить АКБ) разогрев нити до 1000-1100 0 С на заглушенном моторе. При такой температуре все отложения сгорают.

При износе терморезисторов датчик меняют.

Пленочные расходометры

Конструктивно такие датчики отличаются от первых, хотя принцип их работы во многом одинаков.

Вместо чувствительного нитевого терморезистора здесь установлен керамический нагревательный элемент с платиновым напылением или полупроводниковая пленка.

Место расположения пленочного устройства остается прежним, а сам керамический элемент имеет несколько слоев-резисторов каждый из которых выполняет свою функцию: датчик температуры, нагревательный, два терморезистора.

Важное преимущество такого датчика в том, что он замеряет температуру не только входящего, но и отражающего воздуха. Также устройство меньше подвержено загрязнению.

Стоит отметить, что в современных устройствах выходное сигнальное U передается не только в аналоговом режиме, но и в цифровом, это ускоряет обработку данных.

Частотный ДМРВ

Изделие компании General Motors устанавливалось на первых ВАЗ 2109 и работало в паре с ЭБУ Январь 4. Характеризуется надёжностью и долгим сроком службы.

Принцип работы основан не на изменении постоянного напряжения, а на изменении частоты выходного сигнала переменного U. Когда частота большая – это указывает на большой расход воздуха, низкая частота – малый расход воздуха.

Основное преимущество частотного расходометра – стабильная передача данных на ЭБУ при падении напряжения в цепи (плохой контакт, окисление и т.д.).

Представим, что в разъемах окислились контакты. Тогда выходной сигнал 1.02V уменьшится и к контролеру придет, к примеру, 0.9V. Это не критично, но на расход топлива в сторону увеличения повлияет.

В частотном датчике скачки напряжения никак не влияют на работу ЭБУ. Окисление контактов никак не изменит частоту сигнала, а значит 100% выходных данных дойдет до адресата, т.е. контролера (ЭБУ).

К чему приводит неисправность?

К примеру, если в мотор поступает богатая смесь, то в результате разжижения масла быстро перегреется двигатель.

Также неисправный MAF-sensor в значительной мере, по причине ухудшения чистоты выхлопа, влияет на уменьшение ресурса каталитического нейтрализатора, сажевого фильтра и выхлопной системы в целом.

Признаки неисправности ДМВР

Как уже понятно из вышеизложенного материала, при неисправном ДМРВ ЭБУ формирует топливно-воздушную смесь с несоблюдением правильной пропорции.

К примеру, нужно 1:14, а в цилиндры попадет смесь в соотношении 1:15 (обедненная) или 1:13 (богатая). А при отношении 1:5 смесь вообще не воспламеняется.

В результате поломка расходометра может проявится следующими признаками:

Важно понимать, что все эти признаки не указывают конкретно на неисправность MAF-сенсора и здесь нужно подойти комплексно к поиску причин поломки и использовать разные методы диагностики.

Причины поломки

Здесь перечислим основные причины, по которым ДМРВ выходит из строя или некорректно работает:

Перегорание (лопнул) терморезистора или повреждение напыления на дорожках. Особенно такая болезнь характерна для модели датчика HFM-5. Произойти это может в результате естественного износа или резкого скачка напряжения в сети (вышел из строя генератор и т.д.). Проволочные устройства в среднем служат около 150 тыс. пробега авто.
Отсутствие напряжения – обрыв сигнальной или рабочей электроцепи, датчик не подключен, окисление контактов.
Вышел из строя ЭБУ.
Неправильное обслуживание. Расходомер считается необслуживаемым устройством и меняется в сборе. Но так как он дорогой, многие пытаются его почистить, к примеру, с помощью ваты, что неправильно. Для этого используют сжатый воздух или специальные жидкости (карбоклинер, специальный очиститель ДМРВ или другое средство на основе спирта).

Подклинивание дроссельной заслонки в результате ее загрязнения – в данном случае датчик вроде бы исправен, но информация на ЭБУ передается не корректно.
Забит воздушный фильтр.

Как быстро определить, что датчик неисправен?

Для быстрой проверки ДМРВ на работоспособность сделайте следующее:

Заведите машину и прогрейте двигатель до рабочей температуры (можно до 80 градусов). Для ускорения процесса периодически увеличивайте обороты.
Заглушите машину.
Отсоедините клемму от датчика.
Снова заведите, не выжимая педаль газа.
Если двигатель начал резко набирать обороты не свойственные для холостого хода, затем наоборот, идет к низам, значит расходомер воздуха неисправен.

Проверка и ремонт расходомера воздуха в гаражных условиях

Для диагностики MAF-сенсора используют разные методы, простые и сложные. Каждый способ дополняет друг друга так как не факт, что первая же проверка даст результат.

Если есть под рукой авто сканер ЕLM327 или любой другой аналог, то рекомендуется начать проверку используя этот прибор. Это сразу даст общую картину про источники неисправностей, и не факт, что среди них будет ДМРВ.

Визуальный осмотр

Для того, чтобы осмотреть датчик его необходимо снять. На большинстве современных авто это не сложно сделать.

Снимите провод с минусовой клеммы АКБ.
Отсоедините разъем.
Выкрутите болты.
Открутите хомуты.
Аккуратно отодвиньте воздуховод и извлеките датчик.

Осмотрите изделие на предмет наличия повреждений корпуса, посторонних предметов, грязи и конденсата. Если внутри обнаружен мусор значит или воздушный фильтр давно не менялся, или есть подсос в местах соединений.

Дальше проверяются на наличие видимых повреждений терморезисторы (нити или пленки). Если они присутствуют, то датчик меняется в сборе.

Если на нитях или на пленке скопились отложения грязи, то почистите их сжатым воздухом или специальными средствами.

Не в коем случае на проводите чистку ушными ватными палочками или другими аналогичными способами. Любое механическое воздействие может их повредить.

Если внутри датчика обнаружены следы масла тогда убедитесь, что не превышен уровень в картере двигателя или не забит маслоотбойник системы вентиляции картерных газов, который расположен под клапанной крышкой.

Отключение

Частично этот способ уже рассматривался выше. Теперь остановимся подробней.

Дело в том, что даже при отключенном ДМРВ мотор не заглохнет, а будет работать в аварийном режиме, условия функционирования которого прошиты в ЭБУ заводом изготовителем.

Не лишним будет проехать на автомобиле в таком режиме несколько сот метров.

Дальше проводим визуальный осмотр, как сказано в предыдущем разделе и проверяем прибором.

Проверка мультиметром

Чтобы проверить датчик массового расхода воздуха мультиметром изучите его распиновку. Для конкретной марки автомобиля она может отличатся. Для этого найдите электрическую схему в руководстве по эксплуатации ТС.

В качестве примера рассмотрим этапы проверки на автомобилях ВАЗ 2110, 2111, 2112, 2113, 2114, 2115, Лада, Приора, Калина, Гранта.

На большинстве из них, если не на всех, устанавливаются датчик Bosch с артикулом 0280218037. Такие же применяются на некоторых моделях Мерседес, и на всех GAZ.

Что добраться до проводов снимите защитный кожух на датчике – их пять. Цвета могут быть разные, но функции их исходя из размещения в основном одинаковые.

По порядку от воздушного фильтра:

Провод входного сигнала датчика температуры всасывающего воздуха.
К главному реле – U 12V.
Масса.
Питание ДРМВ — U 12V.
Желтый — выходной сигнальный провод расходометра идет к ЭБУ.

Нам нужно снять показания напряжения, для этого:

Показания U между 0.996 – и 1,02V считаются нормой. В нашем случае 1.02. В ином случае устройство придется менять.

ВАЖНО: обратите внимание, производители датчиков указывают в нормативных показаниях напряжения после запятой третий знак. Это значит, что и мультиметр должен измерять с такой же точностью. Но не все приборы способны это делать. Только дорогие, которые не всем по карману. Измерения до второго знака допустимы, но это не дает точной картину. Поэтому специалисты мультиметрам предпочитают осциллографы.

Указанные выше приделы не случайны. Со временем терморезисторы изнашиваются, толщина их уменьшается, а значит уменьшается их сопротивление и возрастает напряжение.

Исходя из этого можно приблизительно определить на какой стадии износа находится расходомер.

Оптимальное показание: 996 – 1.02V.
Удовлетворительное – 1.03V.
04V – срок службы заканчивается.
05V устройство работает на переделе, но если сбоев в его работе нет, то менять нет смысла.
U больше 1.05 вольт – расходомер меняется.

Чтобы проверить изменяются ли показания ДМРВ при прохождении через него воздуха, снимите устройство, снова подключите разъем, включите зажигание, а со стороны воздушного фильтра направьте на терморезисторы поток воздуха.

Показания мультиметра должны измениться в большую сторону — до 1.03V.

В некоторых случаях вместо напряжения на терморезисторах замеряют показания сопротивления.

Но этот метод сложней, требует наличия под рукой нормативных показаний сопротивления при определенной температуре воздуха. Найти их можно в руководстве по эксплуатации конкретной марки автомобиля или специальной технической литературе.

Проверка с помощью авто сканера

При данном способе проверки MAF-сенсора главное подключиться к ЭБУ и считать коды ошибок.

Для этого потребуется:

Список популярных сканеров:

VAG COM адаптеры – для немецкий машин.
Мультимарочные и дилерские сканеры – используются на СТО.

Порядок действий на примере смартфона:

Другие коды неисправности:

p0102 — на входной цепи датчика низкий уровень сигнала.
p0103 — на входной цепи датчика высокий уровень сигнала.

Проверка с помощью мототестера (осциллографом)

Как правило, такая проверка выполняется на специализированных автосервисах так как требует подготовки.

Мототестер подключается к датчику и запускается двигатель. Подключение происходит или напрямую или через специальные переходники (у каждой марки авто разъемы могут быть разные). Все данные выводятся на ноутбук.

Параметры, которые проверяются (могут отличаться на разных моделях авто):

Время переходного сигнального напряжения, с момента, когда оно подалось после включения зажигания и до момента, когда, стабилизируясь переходит в норму. К примеру, показатель около 1 мс считается нормой, а 6 мс нет.
Расход воздуха на разных режимах работы двигателя. На холостом ходу это от 3 до 5 грамм в секунду.
Опорное напряжение датчика – 5V.

Проверка с помощью Вася Диагност

Вася Диагност — это копия программно-аппаратного сканера VCDS разработанного американской компанией Ross-Tech только с русификацией. Продается в странах постсоветского пространства и пользуется популярностью не только у профессиональных диагностов, но и у обычных автовладельцев.

Не будем описывать возможности адаптера, это требует отдельного рассмотрения.

Чтобы выполнить диагностику ДМРВ должны быть выдержаны определенные условия:

Читайте также:
