Ниссан кашкай замена радиатора вариатора
Похожие публикации
Вот рисунок после доработки:
На Кашкае немного другая схема реализована. Патрубки на теплообменник и от него заходят прямо в блок двигателя, причём на подающем патрубке стоит термоклапан (ну или термостат, кому как нравится.). В общем получилась у меня вот такая схема:
На первый взгляд может показаться громоздкой, на самом деле ничего сложного. В разрез нижнего патрубка основного радиатора через тройник втыкаем помпу. Вот сюда:
Далее, через кран с моторным приводом, возвращаем ОЖ в блок (ну или в основной радиатор, нам это в принципе не важно). Данный кран нужен во-первых для того, чтобы зимой, пока движок не прогрет, ОЖ не шла двумя потоками в теплообменник, тем самым отбирая драгоценное тепло у печки (а кашкаеводы знают, что не очень жаркие Кашаки), во-вторых в межсезонье штатная система вполне справляется со своей функцией, а без крана горячая ОЖ будет поступать теплообменник даже после того как термоклапан закроется (при температуре 70 градусов) и продолжит греть вариатор, при этом придется включать помпу.
Управляться система будет по следующей схеме:
При такой схеме постоянно клапаны (их катушки) находятся под напряжением, что не есть хорошо. Кроме того не исключается нагрев ОЖ, протекающей через клапаны до температур выше 100 градусов, а клапаны рассчитаны на 85-90 градусов (особо упоротые наши китайские друзья в описании к клапанам на Алиэкспресс пишут и 110 и 130 градусов, что воспринимается мной с определенной долей скепсиса).
Сегодня, 18.08.2021 приехали последние ингредиенты – краны с Алишки, на 21.08.2021 запланирована реализация проекта. Критика, предложения, пожелания и улучшайзинги приветствуются.
Всем спасибо.
Ниссан Кашкай 2014 2л.4×4 вариатор.
Проблема в том, что никто не может сделать заключение, что ремонтировать и куда лезть.
При наборе скорости, когда переходит на вторую, на скорости от 40ка до 60ти км/ч начинает дёргаться либо мотор либо вариатор, при медленном наборе, если нормально давить на газ проблемы нет,и так через раз. При этом никаких ошибок,обороты в норме, свечи, катушки, давление бенз.н. нормальное. Был у 6 мастеров, кто-то говорит вариатор, кто-то г что какой-то датчик мотора, в общем методом тыка не хочется искать причину. Может было у кого такое?
XiaoYing_Video_1628332203434.mp4
Здравствуйте, со мной произошла неприятная ситуация. В жару мой кашкай j10 2007г начинает пинаться, сбрасывает скорость, перестает реагировать на педаль газа. При этом иногда стрелка тахометра плавает, а иногда нет! Приходится останавливаться, перезапускать автомобиль и ехать дальше! Самое удивительное, что после перезапуска едет нормально, но можно проехать не больше 10 км. потом снова перезапуск. Такая ерунда происходит только при температуре от 24 градусов тепла. Хоть машина и 2007 года, но пробег всего 90к (точно не скручен). За это время масло в вариаторе было поменяно 2 раза (масло ниссановское). На машине ездили всегда аккуратно, без пробуксовок и бездорожья! Все мастера, к которым обращался, говорят, что нужна замена вариатора.. Но компьютерная диагностика показала, что нет ни 1 ошибки. Подскажите пожалуйста, может кто сталкивался с подобным? Уже не знаю куда обращаться.
P.s Недавно услышал, что жужжит бензонасос. Может проблема в нем? Симптомы сходятся?
Похожие публикации
Вот рисунок после доработки:
На Кашкае немного другая схема реализована. Патрубки на теплообменник и от него заходят прямо в блок двигателя, причём на подающем патрубке стоит термоклапан (ну или термостат, кому как нравится.). В общем получилась у меня вот такая схема:
На первый взгляд может показаться громоздкой, на самом деле ничего сложного. В разрез нижнего патрубка основного радиатора через тройник втыкаем помпу. Вот сюда:
Далее, через кран с моторным приводом, возвращаем ОЖ в блок (ну или в основной радиатор, нам это в принципе не важно). Данный кран нужен во-первых для того, чтобы зимой, пока движок не прогрет, ОЖ не шла двумя потоками в теплообменник, тем самым отбирая драгоценное тепло у печки (а кашкаеводы знают, что не очень жаркие Кашаки), во-вторых в межсезонье штатная система вполне справляется со своей функцией, а без крана горячая ОЖ будет поступать теплообменник даже после того как термоклапан закроется (при температуре 70 градусов) и продолжит греть вариатор, при этом придется включать помпу.
Управляться система будет по следующей схеме:
При такой схеме постоянно клапаны (их катушки) находятся под напряжением, что не есть хорошо. Кроме того не исключается нагрев ОЖ, протекающей через клапаны до температур выше 100 градусов, а клапаны рассчитаны на 85-90 градусов (особо упоротые наши китайские друзья в описании к клапанам на Алиэкспресс пишут и 110 и 130 градусов, что воспринимается мной с определенной долей скепсиса).
Сегодня, 18.08.2021 приехали последние ингредиенты – краны с Алишки, на 21.08.2021 запланирована реализация проекта. Критика, предложения, пожелания и улучшайзинги приветствуются.
Всем спасибо.
Ниссан Кашкай 2014 2л.4×4 вариатор.
Проблема в том, что никто не может сделать заключение, что ремонтировать и куда лезть.
При наборе скорости, когда переходит на вторую, на скорости от 40ка до 60ти км/ч начинает дёргаться либо мотор либо вариатор, при медленном наборе, если нормально давить на газ проблемы нет,и так через раз. При этом никаких ошибок,обороты в норме, свечи, катушки, давление бенз.н. нормальное. Был у 6 мастеров, кто-то говорит вариатор, кто-то г что какой-то датчик мотора, в общем методом тыка не хочется искать причину. Может было у кого такое?
XiaoYing_Video_1628332203434.mp4
Здравствуйте, со мной произошла неприятная ситуация. В жару мой кашкай j10 2007г начинает пинаться, сбрасывает скорость, перестает реагировать на педаль газа. При этом иногда стрелка тахометра плавает, а иногда нет! Приходится останавливаться, перезапускать автомобиль и ехать дальше! Самое удивительное, что после перезапуска едет нормально, но можно проехать не больше 10 км. потом снова перезапуск. Такая ерунда происходит только при температуре от 24 градусов тепла. Хоть машина и 2007 года, но пробег всего 90к (точно не скручен). За это время масло в вариаторе было поменяно 2 раза (масло ниссановское). На машине ездили всегда аккуратно, без пробуксовок и бездорожья! Все мастера, к которым обращался, говорят, что нужна замена вариатора.. Но компьютерная диагностика показала, что нет ни 1 ошибки. Подскажите пожалуйста, может кто сталкивался с подобным? Уже не знаю куда обращаться.
P.s Недавно услышал, что жужжит бензонасос. Может проблема в нем? Симптомы сходятся?
Похожие публикации
Вот рисунок после доработки:
На Кашкае немного другая схема реализована. Патрубки на теплообменник и от него заходят прямо в блок двигателя, причём на подающем патрубке стоит термоклапан (ну или термостат, кому как нравится.). В общем получилась у меня вот такая схема:
На первый взгляд может показаться громоздкой, на самом деле ничего сложного. В разрез нижнего патрубка основного радиатора через тройник втыкаем помпу. Вот сюда:
Далее, через кран с моторным приводом, возвращаем ОЖ в блок (ну или в основной радиатор, нам это в принципе не важно). Данный кран нужен во-первых для того, чтобы зимой, пока движок не прогрет, ОЖ не шла двумя потоками в теплообменник, тем самым отбирая драгоценное тепло у печки (а кашкаеводы знают, что не очень жаркие Кашаки), во-вторых в межсезонье штатная система вполне справляется со своей функцией, а без крана горячая ОЖ будет поступать теплообменник даже после того как термоклапан закроется (при температуре 70 градусов) и продолжит греть вариатор, при этом придется включать помпу.
Управляться система будет по следующей схеме:
При такой схеме постоянно клапаны (их катушки) находятся под напряжением, что не есть хорошо. Кроме того не исключается нагрев ОЖ, протекающей через клапаны до температур выше 100 градусов, а клапаны рассчитаны на 85-90 градусов (особо упоротые наши китайские друзья в описании к клапанам на Алиэкспресс пишут и 110 и 130 градусов, что воспринимается мной с определенной долей скепсиса).
Сегодня, 18.08.2021 приехали последние ингредиенты – краны с Алишки, на 21.08.2021 запланирована реализация проекта. Критика, предложения, пожелания и улучшайзинги приветствуются.
Всем спасибо.
Ниссан Кашкай 2014 2л.4×4 вариатор.
Проблема в том, что никто не может сделать заключение, что ремонтировать и куда лезть.
При наборе скорости, когда переходит на вторую, на скорости от 40ка до 60ти км/ч начинает дёргаться либо мотор либо вариатор, при медленном наборе, если нормально давить на газ проблемы нет,и так через раз. При этом никаких ошибок,обороты в норме, свечи, катушки, давление бенз.н. нормальное. Был у 6 мастеров, кто-то говорит вариатор, кто-то г что какой-то датчик мотора, в общем методом тыка не хочется искать причину. Может было у кого такое?
XiaoYing_Video_1628332203434.mp4
Здравствуйте, со мной произошла неприятная ситуация. В жару мой кашкай j10 2007г начинает пинаться, сбрасывает скорость, перестает реагировать на педаль газа. При этом иногда стрелка тахометра плавает, а иногда нет! Приходится останавливаться, перезапускать автомобиль и ехать дальше! Самое удивительное, что после перезапуска едет нормально, но можно проехать не больше 10 км. потом снова перезапуск. Такая ерунда происходит только при температуре от 24 градусов тепла. Хоть машина и 2007 года, но пробег всего 90к (точно не скручен). За это время масло в вариаторе было поменяно 2 раза (масло ниссановское). На машине ездили всегда аккуратно, без пробуксовок и бездорожья! Все мастера, к которым обращался, говорят, что нужна замена вариатора.. Но компьютерная диагностика показала, что нет ни 1 ошибки. Подскажите пожалуйста, может кто сталкивался с подобным? Уже не знаю куда обращаться.
P.s Недавно услышал, что жужжит бензонасос. Может проблема в нем? Симптомы сходятся?
2.Снимите передний бампер в сборе. См. главу ОСНАЩЕНИЕ САЛОНА И НАРУЖНОЙ ЧАСТИ КУЗОВА.
3.Снимите воздуховод (впускной). См. главу МЕХАНИЧЕСКАЯ ЧАСТЬ ДВИГАТЕЛЯ.
Шланг жидкости CVT
Положение хомута шланга"
В сторону переда
Радиатор жидкости CVT
В сторону переда
В сторону переда
*: Конкретное располож. защелок хомутов на каждом из шлангов см. на рисунках.
Шланг А жидкости CVT
Шланг В жидкости CVT
Радиатор жидкости CVT
Конец упирается в изогнутый участок трубки.

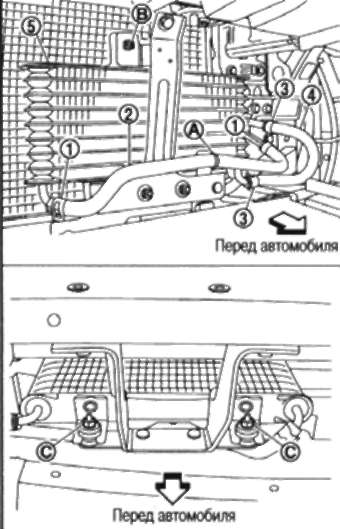

4.Выньте зажим (А).
5.Снимите хомут шланга (1) и шланг А радиатора жидкости CVT (2).
6.Снимите хомут шланга (3) и шланг В радиатора жидкости CVT (4).
7.Снимите радиатор жидкости CVT (5).
8.Снимите хомут шланга (1) и шланг С радиатора жидкости CVT (2).
9.Снимите хомут шланга (3) и шланг D радиатора жидкости CVT (4).
10.Снимите трубку радиатора жидкости CVT (5).
: Болт
Установка выполняется в порядке, обратном снятию, с учетом следующего:
Внимание: После установки проверьте, нет ли утечек и уровень жидкости CVT. См. выше.
- На рисунках представлен вид с конца шланга (см. ниже табл. №1).
- При установке хомутов на шланги центральная линия защелки хомута должна располагаться, как показано на рисунках.
: Вверх
- Надевайте шланг жидкости CVT, соблюдая размеры (А), указанные ниже в табл. №2.
- Ставьте хомуты шлангов (1) на расстоянии "А" от конца шланга радиатора жидкости CVT (2), указанном ниже.
Расстояние "А": 5-7 мм
- Хомут шланга не должен задевать за буртик.
Видео про "РАДИАТОР ЖИДКОСТИ CVT" для Nissan Qashqai
ПРОМЫВАЮ РАДИАТОР NISSAN MURANO Z50. Охлаждение для JF011E. Установка радиатора Citroen Crosser Подтеки масла возле радиатора вариатора Nissan Murano Z51 Ниссан Мурано 2010 годаВариатор снимают практически по тем же причинам, по которым снимают механическую коробку, за исключением необходимости замены сцепления и маховика, которые в этих случаях отсутствуют. Приемы снятия и установки механической коробки передач и вариатора практически одинаковы. Различие состоит в размерах и количестве тросов привода управления коробкой передач, а также в наличии у вариатора шлангов, соединяющих его с радиатором охлаждения рабочей жидкости и с системой охлаждения двигателя.
Работа по снятию и установке коробки передач весьма трудоемка, поэтому предварительно обязательно убедитесь в том, что ее неисправности не вызваны иными причинами (недостаточный уровень рабочей жидкости, дефекты привода управления коробкой передач, ослабление крепления коробки и пр.)
1. Снимите корпус воздушного фильтра
2. Снимите аккумуляторную батарею
4. Снимите блок управления двигателем
5. Выверните два болта крепления.
6. . и снимите кронштейн крепления ЭБУ.
7. Промаркируйте положение наконечника троса управления относительно рычага блока управления.
8. Отверните гайку крепления.
9.. .и отсоедините наконечник троса от рычага.
10. Снимите скобу крепления наконечника оболочки троса управления.
11 . извлеките оболочку из кронштейна и отведите трос в сторону.
12. Отсоедините колодку жгута проводов от блока управления вариатором.
13. Отсоедините от теплообменника шланги радиатора охлаждения рабочей жидкости.
Сразу после отсоединения заглушите отверстия шлангов, чтобы избежать вытекания рабочей и охлаждающей жидкостей.
14. Отсоедините от теплообменника шланг системы охлаждения двигателя.
15. Отсоедините шланг системы охлаждения от термостата теплообменника.
16. С левой стороны выверните болт крепления.
18. Поверните фиксирующее кольцо до упора на колодке.
19. . и отсоедините колодку жгута проводов от вариатора.
20. Отсоедините колодку проводов от датчика частоты вращения первичного вала вариатора.
21. Отсоедините колодку проводов от датчика частоты вращения вторичного вала вариатора.
22. Нажмите на фиксатор и отсоедините колодку проводов от датчика частоты вращения выходного вала.
24. Аккуратно проворачивая ведущий диск за шлицы, отверните четыре гайки крепления гидротрансформатора к ведущему диску.
28. Установите надежные опоры, например гидравлические стойки, под двигатель и вариатор.
29. Отверните гайку крепления вариатора к левой опоре подвески силового агрегата.
30. Снимите со шпильки кронштейна вариатора упорную шайбу.
31. Со стороны двигателя выверните болты крепления вариатора: два переднего крепления.
32.. .два нижнего крепления.
33. . два заднего крепления.
34. . и один верхнего крепления.
35. Со стороны вариатора выверните два болта его верхнего крепления.
36. Удерживая вариатор, уберите опору, сдвиньте вариатор, аккуратно отсоедините его от двигателя, выводя шпильки гидротрансформатора из ведущего диска, и снимите вариатор.
37. Установите вариатор и остальные детали в порядке, обратном снятию.
38. Закрепите трос привода, совместив нанесенные при снятии метки на наконечнике и рычаге блока управления.
