Midrive rc03 подключение к магнитоле
Камера заднего вида Xiaomi 70mai Reversing
Вот здесь обсуждение зеркала с которым она работает.
У кого есть опыт подключения к андроид магнитоле (Allwinner T8) ? спаял переходник с 2,5 jack на RCA, но ничего не работает.
Камера запитана от фонаря заднего хода, из нее выходит напряжение видеосигнала 5,3 вольта (на заглушенной машине 4,6). Подаю возбуждение на магнитоле, она включает режим задней камеры но пишет: no video signal. Может разные стандарты видео сигнала?
sanny-demon, вот отзывы с Али:
Дублирую и в этой ветке может кто уже пробовал?
Подскажите а камеру 70mai Car Reversing с первым зеркалом от сяоми никто не пробовал подключить?
У меня просто штатная камера от него начала зимой запотевать, да так что ничего в нее не видно, думаю может подойдет эта? на одном из форумов видел распаковку камеры 70mai Car Reversing и там вроде провод подключения к зеркалу такой же как у первого зеркала.
Подключал камеру к Android магнитоле как заднюю камеру. Штекер обрезал. К красному- +5В, зеленый -Video out, белый не подключал, экран- масса. Все прекрасно заработало. Парковочных линий нет.
Добрый день, а красно-черный провод куда подключали? Можно полную схему подключения плиз. (С стороны магнитолы и фары)
Подключал камеру к Android магнитоле как заднюю камеру. Штекер обрезал. К красному- +5В, зеленый -Video out, белый не подключал, экран- масса. Все прекрасно заработало. Парковочных линий нет.
Обрезал штекер. Подключил по вашей схеме к андройд магнитоле - видео сигнала нет!
У меня работает по этой схеме
Теперь надо войти в настройки камеры и переключиться на режим- ATV. У в андроид магнитоле вход нажатием на экран в любом месте и выбор значка камеры.
Всем привет. Никто не разобрался с подключением и с тем почему провода которые предназначены для подключения к фонарю заднего хода не стоит подключать к 12В?
Всем привет. Никто не разобрался с подключением и с тем почему провода которые предназначены для подключения к фонарю заднего хода не стоит подключать к 12В?
Камера работает от 5v! - это красный кабель внутри провода. От 12 вольт появляются парковочные линии.
Штекер на своей камере обрезал и прозвонил.
По штекеру от черной изоляции к кончику получается так:
1. экран (GND)
2. белый провод (х.з. для чего он)
3. зеленый провод - видео сигнал
4. красный провод +5v.
Тестировал на двух Android магнитолоах + регистратор с возможностью подключить вторую камеру через мини джек.(камера с регистратором отлично работает!)
После того как обрезал штекер, воткнул его в регистратор, на соплях скрутил обратно всего 2 провода. Это зеленый и красный. И камера уже давала изображение, но с мелкими помехами. Тогда скрутил между собой экраны и картинка стала четкой!. Для чего белый провод в камере - не знаю.
Подключил дополнительный красный провод (с черной полоской) +12v - появились парковочные линии.
Меньше всего водителю хотелось бы повредить автомобиль во время парковки на загруженной улице. Тем более, если это чужая машина.
И правда, каким бы опытом не обладал водитель, найдется малозаметная мелочь, которая доставит хлопот. В такой ситуации пригодиться камера заднего вида. Она значительно улучшает обзор и позволяет избежать неприятных эксцессов.
Сегодня этим полезным гаджетом оснащаются много автомобилей, особенно премиум сегмента. Но ранние модели лишены такой функции, а значит – есть повод взять в руки инструмент.
О том, как подключить камеру заднего вида к китайской магнитоле сегодня пойдет речь.
Как выбрать систему
Рынок автомобильной электроники в изобилии наполнен разнообразными комплектами для подключения. Особенно это касается продукции из Китая.
Действительно, для некоторых владельцев совсем не критично качество передаваемой картинки или подсветка в темное время суток. Поэтому не стоит платить деньги за неиспользуемые функции.
Для лучшего понимания представленных устройств нужно разобраться с основными параметрами. К таким относят:
Необходимо обратить внимание и на способ вывода изображения. Это может быть отдельный монитор или 2din магнитола со встроенным экраном. Если качество последней устраивает, смысла в установке второго монитора нет.
Как подключить камеру к магнитоле своими руками
Первоначально необходимо выбрать место установки. В задней части автомобиля пространства достаточно, но, если взять во внимание охват транслируемой картинки, выбор уменьшается.
Учитывать стоит расположение глазка камеры. У него должен быть обзор на весь угол съемки и не заслоняться другими элементами кузова.
Есть два варианта установки: под номерным знаком и под задним стеклом. Здесь стоит учитывать тип кузова автомобиля. Для универсалов, из-за отсутствия длинного багажника, подойдут оба способа. Для седанов оптимальное место – в отсеке номерного знака.
Перейдем к подключению. Перед началом работ необходимо подготовить инструмент:
- сам комплект камеры с проводами;
- отвертка;
- набор ключей;
- плоскогубцы;
- нож;
- пластиковые стяжки;
- изолента или термоусадочная трубка.
Иногда для крепления задней камеры может понадобиться просверлить несколько отверстий. В таком случае следует запастись сверлами и дрелью. Некоторые модели автомобилей имеют подготовленное место для камеры, для которого достаточно вытащить заводскую заглушку.
Подготовьте салон автомобиля к укладке проводов. Аккуратно отодвиньте обивку. Выбирайте такие места, где кабель не будет испытывать деформации от ног пассажиров, а также избегайте резких загибов провода. Надежным будет укрепить провод на штатной магистрали автомобили. Укрепите магистраль пластиковыми стяжками.
Перейдем к подключению камеры заднего вида к китайской 2din магнитоле. Чтобы добраться до соединений ISO и задней части аудиосистемы, необходимо аккуратно открыть переднюю панель (или несколько, в зависимости от автомобиля) торпеды, и открутить винты крепления. Штатную магнитолу можно отсоединять.
Совет: для безопасности электрических цепей машины, все подключения следует выполнять при отключенном аккумуляторе. Таким образом, исключается риск случайного короткого замыкания на массу.
Схема подключения разъемов кабеля камеры к автомагнитоле
Когда подготовительные работы выполнены, кабели уложены, можно переходить к подключению всех компонентов системы.
Рассмотрим внимательно схему:
Стандартный кабель подключения состоит из двух частей:
- желтый – сигнальный;
- красный – питание.
Отметим, что цвета проводов напряжения могут отличаться на разных моделях.
Стандартный метод подачи питания и активации камеры осуществляется через фонари заднего хода. Принцип работы следующий:
- Красный провод подключается к фонарям, черный – на массу машины.
- Сигнальный шнур, через магистраль в салоне соединяется с магнитолой через разъем Video In.
- При включении заднего хода, появляется напряжение на питающем проводе камеры, которое активирует ее.
- Магнитола обнаруживает сигнал на входном канале и переключается в режим трансляции изображения.
Очень часто, соединение магнитолы осуществляется через разъем ISO. В таком случае следует ознакомиться с пинами соединения и найти видеовход.
Второй метод подключения позволяет активировать систему наблюдения вне зависимости от заднего хода. Для этого 12В подается на 2 провода – красный и синий. Первый подключается к замку зажигания, на положение key1 – ACC. Второй подводится к лампам заднего хода.
При таком способе, система будет работать в двух режимах:
- при переключении на заднюю передачу;
- в положениях ключа key1 и key2 – Ignition, что соответствует включенной бортовой сети и зажиганию автомобиля.
Следующий шаг – настроить саму магнитолу, а именно фокус, резкость и светочувствительность. Разные системы предлагают разный набор настроек, поэтому конфигурации индивидуальны.
Совет: важно соблюдать строгую правильность при подключении проводов. Чтобы не ошибиться, рекомендуется собрать систему на столе и настроить ее. При подключении питающих компонентов к автомобильной сети, защитить их при помощи предохранителей.
Подключение камеры заднего хода авто к ноутбуку
Чтобы иметь возможность просматривать картинку на ноутбуке, необходим специальный ТВ-тюнер. С его помощью можно согласовать аналоговый сигнал с компьютером.
Принцип подключения остается неизменным. На питающие провода подается напряжение 12В, а тюльпан видеосигнала – к тюнеру. Управление съемкой производиться через программное обеспечение.
Способы подключить к магнитоле две китайские камеры
На рынке представлены модели для двузонного мониторинга пространства машины – спереди и сзади. Такое решение позволяет регистрировать возможные аварийные ситуации на дороге, и фиксировать состояние машины в отсутствие владельца.
Подключение и настройка осуществляется в таком порядке:
- обесточивается бортовая сеть машины;
- переднюю камеру устанавливают на держателе зеркала заднего вида;
- монтируют заднюю;
- для эстетического вида, соединительные провода подводятся к головному модулю под обшивкой салона;
- если штатная магнитола имеет два входа Video In – подключаем сигнальные провода к ним. В случае, когда комплект имеет свой регистратор – выбираем место его установки, подключаем к сети и камерам;
- проверяем соединения согласно схеме установки, включаем аккумулятор;
- настраиваем параметры работы камер.
Остается только протестировать систему в движении и, если необходимо, внести поправки.
Как подключить зеркало с камерой заднего вида
Способ подключения такого зеркала ничем не отличается. Схема соединения имеет вид:
Часто, комплекты зеркал с камерами могут брать питание с прикуривателя, через собственный разъем. Владелец может выбрать, какой способ подачи напряжения ему подходит больше.
Более дорогие модели зеркал поддерживают съемку с двух сторон автомобиля. Фронтальная камера уже интегрирована в корпус изделия и подключения не требует.
Подключение китайской камеры заднего вида к японской магнитоле
Любители качественных аудиосистем японское оборудование. Но у них есть свои нюансы при подключении видеокамер.
Рассмотрим пример на магнитоле Pioneer, формата 2din. Установка имеет аналогичную процедуру:
- Питание камеры подводится от фонаря заднего хода.
- Сигнальный кабель подключается к разъему Video In. Обычно, в этой модели за захват видео отвечает коричневый тюльпан.
- Проверяем в настройках включение камеры и ее работу.
Система работает, но автоматически, при езде назад включаться не будет. Достаточно подключить фиолетовый провод головной автомагнитолы к заднему фонарю, куда и камеру. Проблема исправится, при включении задней скорости. Магнитола поймет, что нужно активировать режим съемки.
Остальные моменты монтажа устройства остаются аналогичными.
Заключение
Камеры задней или фронтальной съемки зарекомендовали себя с лучшей стороны среди автолюбителей. С их появлением на борту машины становится легче ориентироваться в стесненном пространстве. Их правильная установка требует от владельца неких знаний. Но с приведенными советами, сделать это сможет любой водитель.
Увеличить изображение

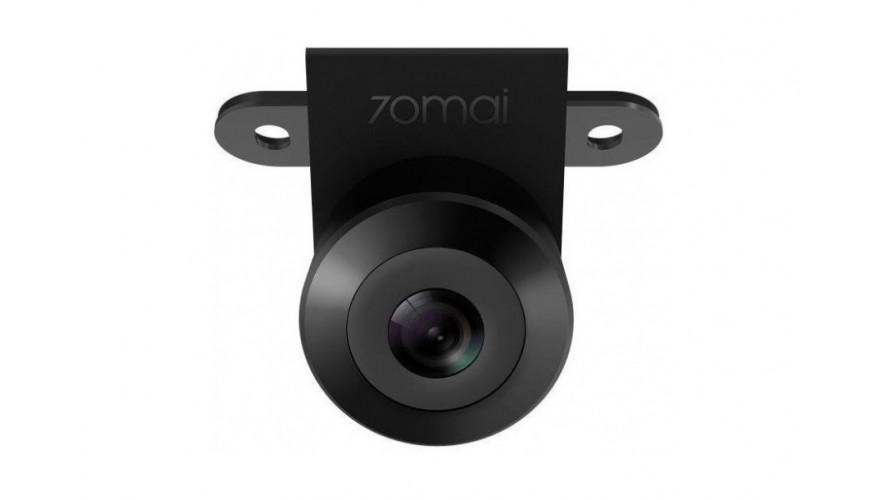

70 mai Midrive RC03 – миниатюрная камера заднего вида для видеорегистраторов YI Mirror Dash Camera и Xiaomi MiHome Smart Rearview Mirror. При включении задней передачи видеорегистратор автоматически выводит изображение с задней камеры на экран, что поможет вам припарковаться. Благодаря водонепроницаемому корпусу, устройство можно установить не только внутри салона, но и снаружи. Съемка ведется в разрешении 1280x720p, что позволит запечатлеть все детали происходящего позади автомобиля.
