Как снять турбину на форд фокус 2 дизель

Обновлено: 11.02.2025

Большая часть отказов турбокомпрессора оказываются связанными с нарушением подачи масла. Утечки при выключении двигателя могут приводить к попаданию двигательного масла в турбокомпрессор и закоксовыванию маслотоков, - в первую очередь всегда проверяйте проходимость линий подачи и возврата масла. При подключении линий масляного тракта в обязательном порядке производите замену обеих уплотнительных шайб полых болтов штуцерных соединений.

Отсоедините отрицательный провод от батареи.

Если установленная на автомобиле стереосистема оборудована охранным кодом, прежде чем отсоединять батарею удостоверьтесь в том, что располагаете правильной комбинацией для ввода аудиосистемы в действие!

Слейте двигательное масло, опорожните систему охлаждения и снимите радиатор. На моделях, оборудованных К/В, в сборе с радиатором снимите также вентилятор системы кондиционирования.

Во избежание получения ожогов, приступайте к выполнению перечисленных работ только после окончательного остывания системы! Не допускайте попадания антифриза на открытые участки тела и окрашенные поверхности автомобиля. Случайно попавшие брызги без промедления смывайте обильным количеством воды. Помните, что антифриз является в высшей степени токсичной жидкостью и попадание его внутрь организма даже в небольших количествах чревато самыми серьезными последствиями (вплоть до летального исхода). Никогда не оставляйте антифриз хранящимся в неплотно закрытой таре и без промедления собирайте пролитую на пол охлаждающую жидкость. Помните, что сладковатый запах антифриза может привлечь к себе внимание детей и животных. О способах утилизациях отработанной охлаждающей жидкости проконсультируйтесь на любой станции автосервиса. Во многих регионах мира обустроены специальные пункты по приему различного рода отработок. Ни в коем случае не сливайте старую охлаждающую жидкость в канализацию и на землю!

Отсоедините электропроводку и снимите кислородный датчик.
Извлеките щуп измерения двигательного масла, снимите его направляющую трубку.
Снимите гофрированный воздухозаборный шланг, шланг сброса разрежения, патрубки подсоединения выпускного воздушного шланга, а также верхний и нижний термозащитные экраны.
Отболтите рулевой насос и сдвиньте его в сторону в сборе с опорным кронштейном, не отсоединяя гидравлические шланги.
Отдайте самоконтрящиеся гайки крепления выпускного коллектора, снимите треугольный рым подъема силового агрегата, выверните полый болт штуцерного соединения линии подачи масла к центральной секции турбокомпрессора (не забудьте снять обе уплотнительные шайбы), также отсоедините линии охладительного тракта.

Проходящая под сборкой турбокомпрессора линия водяного тракта оборудована штуцерным соединением резьбового типа.

Отдайте крепежные гайки, отсоедините приемную трубу системы выпуска отработавших газов и отделите от двигателя выпускной коллектор и его уплотнительную прокладку.
Выверните два сквозных болта и отдайте две гайки крепления выпускного коллектора к сборке турбокомпрессора.
Выверните два винта-заглушки из пропущенного под сборкой турбокомпрессора возвратного маслотока, снимите уплотнительную прокладку. Отделите турбокомпрессор от выпускного коллектора (две трубки водяного тракта и одна масляная линия могут быть оставлены подсоединенными).
Внимательно осмотрите колеса турбины (горячая секция сборки) и компрессора (холодная секция) на наличие трещин и прочих механических повреждений. Вручную проверьте свободу вращения обоих колес. Удостоверьтесь в отсутствии признаков развития утечек масла. Проверьте способность спускного клапана оставаться в открытом состоянии. Дефектные компоненты замените, в случае необходимости прочистите маслотоки.
Исправность состояния устройства сброса может быть проверена путем тестирования давлением. Создайте на исполнительном устройстве давление приблизительно в 62 кПа и удостоверьтесь в возможности перемещения штока.

Прикладывание давления более 71 кПа может привести к повреждению диафрагмы! При создании на исполнительном устройстве разрежения, последнее должно надежно удерживаться, - в случае выявления утечек замените сборку.

Наличие турбины в автомобиле обеспечивает увеличение мощности двигателя благодаря поступлению в цилиндры того же воздушного потока с его предварительным сжатием. Перед тем, как снять турбину и заменить ее, рекомендуется ознакомиться с причинами выхода из строя агрегата.

Неисправности турбины и их признаки

Ресурс эксплуатации турбокомпрессора в среднем составляет около десяти лет. Но несмотря на это, при неправильной эксплуатации агрегат может выйти из строя значительно раньше.

Признаки поломки

Симптомы, по которым можно определить необходимость замены турбины:

Снизилась тяга автомобиля. Мощность упала, для набора нужных оборотов двигателя водителю надо интенсивнее жать на газ.
Появление черного, белого либо синего дыма из выхлопной трубы. Синий дым из глушителя свидетельствует о сгорании моторной жидкости в цилиндрах силового агрегата, масло попадает туда из турбокомпрессора. Черный дым говорит об утечке воздуха, что может сообщить о нарушении герметичности системы. Дым белого цвета свидетельствует о засорении сливного маслоотвода нагнетателя.
Появление скрежета, нехарактерного шума либо свиста при функционировании мотора. Наличие свиста сообщает об утечке воздуха со стыка выхода компрессорного устройства и двигателя. Появление скрежета свидетельствует о трении составных элементов системы турбонаддува.
Повысился расход моторной жидкости либо появилась ее утечка.
Давление смазочного вещества либо воздуха снизилось или периодически падает.
Проверка составных деталей турбированной системы требуется при регулярном отключении либо выходе из строя турбины.

FORGISTO подробно рассказал о признаках поломки турбокомпрессора на примере автомобиля Митсубиси Паджеро.

Основные причины

Если появились признаки неисправности турбокомпрессора, использовать автомобиль до выяснения и ликвидации причины нельзя. Иначе турбина может полностью выйти из строя.

Основания неисправностей следующие:

механические повреждения в результате удара;
загрязненная моторная жидкость;
недостаток смазки;
перегрев.

О причинах поломки турбины рассказал Роман Лысенко.

Как снять турбину?

Чтобы поменять турбину своими руками, предварительно ее надо демонтировать. Процедуру снятия можно выполнить в гаражных условиях.

Что понадобится?

Перед тем, как снять турбину, для выполнения задачи подготовьте:

набор отверток — с крестовым и плоским наконечником, желательно разной длины;
набор гаечных ключей;
ключи трещотка на 1/2 и 1/4, желательно с удлинителями;
жидкость WD-40.

Алгоритм действий

Если автомобилю больше пяти лет, за день до процедуры демонтажа все крепежные гайки и болты рекомендуется обработать средством WD-40.

Речь идет об элементах крепления турбины к коллектору. Это позволит облегчить процедуру демонтажа.

Процесс снятия выполняется так:

Отключается электросеть машины. Для этого в моторной отсеке от АКБ отсоединяются клеммы.
Для выполнения работ надо обеспечить свободный доступ к агрегату. Турбина располагается между двумя коллекторами — выпускным и впускным. Если машина заднеприводная, то агрегат установлен справа от мотора. Если автомобиль оборудован передним приводом, то искать турбину надо слева от силового агрегата.
Производится демонтаж всех компонентов и узлов, которые могут мешать снятию турбины. Здесь надо ориентироваться на конструктивные особенности ДВС. Демонтажу могут мешать генераторное устройство, батарея либо резервуар системы обмыва лобового стекла. Производится снятие креплений и демонтаж этих элементов.
Турбины современных автомобилей оборудуются множеством контроллеров. Речь идет о датчике контроля температура газов, контроллере давления, исправности агрегата и т. д. Перед демонтажем агрегата надо произвести отключение этих устройств от бортовой сети, сняв разъемы. Если этого не сделать, можно повредить проводку.
Выполняется отсоединение патрубков охладительной системы, а также магистралей системы смазки картриджа турбины. При отключении рекомендуется промаркировать шланги, чтобы не перепутать их при дальнейшем монтаже. Надо произвести демонтаж или отключить магистраль слива моторной жидкости из полости картриджа в картер силового агрегата.
Следующим этапом будет демонтаж турбокомпрессорного агрегата. Он может фиксироваться на аппайпе, даунпайпе либо блоке силового агрегата. Сначала выполняется демонтаж участка магистрали, которая идет на выхлопную трубу. При выполнении задачи нельзя потерять уплотнительные элементы и гайки.
Затем выполняется отсоединение верхней магистрали, она демонтируется немного проще. По этому шлангу сжатый воздушный поток подается на силовой агрегат, поэтому температуры в этой магистрали ниже. В результате состояние болтовых соединений лучше.
Если турбина фиксируется на блоке, то надо открутить и это крепление. После этого агрегат отсоединяется от коллекторного узла и демонтируется.

Канал Ремонт своими руками Audi Q7, A6, VW рассказал о демонтаже турбины на примере автомобилей Ауди и Фольксваген.

Как проверить снятую турбину?

Особенности диагностики снятой турбины:

Наличие трещин в коллекторе горячей крыльчатки можно определить после разбора агрегата.
На ощупь можно определить выработку подшипниковых элементов скольжения, а также втулок вала. Для этого агрегат надо пошевелить в разные стороны, но данный метод диагностики неточен, поскольку люфт может иметься на новом устройстве. Точно определить этот нюанс сможет только опытный специалист, рядовому автомобилисту это сделать проблематично.
Обращается внимание на продольные и осевые люфты. В идеале люфт должен быть не более 1-2 мм. Если он больше, агрегат подлежит ремонту.
Вращение элементов турбины должно быть плавным, заедания не допускаются.
Если демонтированный агрегат сухой, то люфт будет большим. Когда устройство наполнится моторной жидкостью, смазка создаст давление, поэтому зазор должен быть практически незаметен. Если агрегат в смазочной жидкости, то турбина подлежит замене.
Выполняется диагностика внутренних поверхностей турбины. Если на стенках имеются повреждения, это говорит о том, что поверхности царапаются крыльчаткой.
Наиболее точный результат позволит дать диагностика геометрии агрегата с помощью специального стенда.

VLADIMIR PROKUDIN подробно рассказал о диагностике турбокомпрессора в гаражных условиях без геометрии.

Чистка турбины

Восстановить рабочее состояние агрегата можно путем его очистки, для этого его предварительно надо разобрать. Выполняется эта процедура в гаражных условиях.

Что понадобится?

Чтобы разобрать агрегат и выполнить его очистку, подготовьте:

гаечный ключ на 10;
ключ звездочку на 20;
молоток;
отвертку с плоским наконечником;
средство WF-40;
наждачную бумагу.

Алгоритм действий

Процедура очистки выполняется так:

Отверстия для моторной жидкости надо предварительно закрыть. Это обеспечит качественную герметизацию агрегата и позволит не допустить попадания в него сторонних предметов.
Выкручиваются шесть винтов по кругу агрегата. Три элемента крепления предназначены для фиксации скобы актуатора. После выкручивания актуатор отключается от турбины, для этого выполняется демонтаж стопорного кольца, используется отвертка. Действие выполняется аккуратно, чтобы не повредить кольцо.
С помощью наждачной бумаги производится зачистка стыковой части картриджа с горячей улиткой. Выполняется очистка канавки, после чего в нее заливается средство WD-40. Лучше оставить агрегат в таком состоянии на ночь, это позволит качественно окиснуть всем загрязнениям.
Затем осторожно надо постучать молотком по горячей крыльчатке. Обстукивание производится по кругу и без фанатизма, чтобы не допустить повреждения агрегата. Для большего удобства холодную крыльчатку можно зажать в тиски. Обстучав агрегат несколько минут, горячая крыльчатка может отсоединиться от картриджа, но важно, чтобы она отходила равномерно. Если в итоге так называемая улитка будет перекошена, это приведет к ее повреждению.
Картридж с холодной крыльчаткой разбирать не нужно, разбору подлежит только горячая составляющая. Производится демонтаж направляющих роликов, извлечение кольца, которое связывает лопатки. После этого выкручиваются три винта ключом-звездочкой. Выполнив эту задачу, между корпусом агрегата и крыльчаткой можно увидеть три шайбы их потерять нельзя.
Производится вычищение продуктов нагара из корпуса крыльчатки, а также геометрии. Для удаления загрязнений устройство можно поместить в емкость с дизельным топливом. Допускается использование специальных насадок на дрель либо наждачной бумаги. Суть в том, чтобы произвести разбор и очистку каждой лопатки отдельно. Если эти элементы цепляются за корпус крыльчатки, их надо немного подточить.
После выполнения очистки процедура сборки выполняется в обратной последовательности. При затягивании винтов ключом-звездочкой нельзя переусердствовать, иначе элементы крепления можно сорвать.

Как поставить своими руками?

В целом процедура монтажа выполняется в обратном порядке, но при выполнении задачи есть нюансы:

Выполняя установку, надо учесть, какие детали от старого агрегата будут монтированы обратно, а какие подлежат замене. Речь идет о болтах, уплотнительных элементах, шпильках и гайках. Если подводящие патрубки изношены, их надо заменить.
При монтаже агрегата на дизельный двигатель герметики обычно не применяются. Но если автовладелец решил их использовать, это надо делать аккуратно. Важно не допустить попадания герметика внутрь трубопровода.
При монтаже надо обратить внимание на отверстия масляной магистрали, слива, а также системы охлаждения. Особенно, если эти магистрали соединяются не патрубками.
Производится монтаж всех устройств, демонтированных при снятии турбины. Речь идет о генераторной установке, АКБ, а также резервуаре системы обмыва лобового стекла. При установке генератора важно правильно натянуть приводной ремешок, чтобы не допустить его ослабления или перетяжки. Ошибки могут привести к некорректной работе электрооборудования и быстрому износу ремня.
В конце выполняется подключение контроллеров и производится пробный пуск силового агрегата. Мотор должен какое-то время поработать на холостом ходу. Затем обороты увеличиваются приблизительно до 3500 в минуту и проверяется работы ДВС.

Сколько стоит турбина?

Наименование	Цена, руб
Новая турбина для автомобилей Тойота Карина, Королла	От 8500 до 12 тысяч рублей в среднем
Турбина для автомобилей Митсубиси	Около 8 тысяч рублей
Турбина для автомобилей Ниссан	В районе 11 тысяч рублей
Для автомобилей Камаз и других большегрузов	Около 16-20 тысяч рублей
Цены актуальны для трех регионов: Москва, Челябинск, Краснодар.

Канал Секретный гараж рассказал об особенностях и показал процедуру выполнения ремонта и замены картриджа турбокомпрессора в гаражных условиях.

— выполните необходимые подготовительные работы: установите автомобиль в подходящем для проведения данной операции месте; отсоедините аккумулятор от бортовой сети автомобиля; снимите воздуховоды, соединяющие турбонагнетатель с впускным коллектором и корпус воздушного фильтра с турбонагнетателем;

Рис. 3.14. Подсоединение шлангов перепускного клапана на двигателе AAZ: 1 — двухходовой клапан; 2 — к вакуумному насосу; 3 — турбокомпрессор типа ККК; 4, 6 — исполнительный механизм перепускного клапана; 5 — турбокомпрессор Gannett

— в зависимости от модели турбокомпрессора (рис. 3.14, 3.15) отсоедините вакуумные шланги управления давлением наддува; обратите внимание на порядок их соединения и маркировку, чтобы впоследствии правильно их подсоединить;

Рис. 3.15. Подсоединения вакуумных шлангов перепускного клапана на двигателе 1Z: 1 — впускной шланг; 2 — шланг с маркировкой черным цветом; 3 — электромагнит управления давлением наддува; 4 — исполнительный механизм перепускного клапана; 5 — шланг с маркировкой синим цветом; 6 — турбокомпрессор; 7 — шланг с красной маркировкой

— отпустите гайки и отсоедините приемную трубу выхлопной системы от выхода турбокомпрессора. Снимите и выбросьте прокладку. Обязательно впоследствии установите новую прокладку;

— отпустите штуцеры и отсоедините от турбокомпрессора маслопроводы. Уплотняющие шайбы при установке замените;

— выверните винты и отсоедините приемную трубу выхлопной системы от опорного кронштейна головки цилиндров;

— выверните болты крепления турбокомпрессора к впускному коллектору, а затем снизу отпустите и снимите крепежную его гайку. Болты при установке турбокомпрессора замените;

— установку турбокомпрессора проводите в последовательности, обратной порядку снятия, однако при этом потребуется выполнение нескольких условий: резьбы и головки новых болтов крепления турбокомпрессора должны быть смазаны тугоплавкой смазкой; перед монтажом питающий маслопровод и штуцер подачи масла турбонагнетателя заполните чистым моторным маслом;

— после установки турбокомпрессора дайте поработать двигателю несколько минут на частоте вращения холостого хода, чтобы смазка узлов системы турбонаддува полностью восстановилась.

4 года

Здравствуйте. Через месяц придет машина и в связи с этим вопрос. Посоветуйте пожалуйста.
Хочу поставить сигналку с функцией турботаймера. Но только, чтобы время не ставилось, а он работал интеллектуально, т.е. двигатель работал в зависимости от нагрева турбин.
Может у кого есть такая сигналка или что-нибудь слышал о такой. Знаю только что такая функция естьу Pandora 2000.
Подскажите, что поставить.

А у вас слетал какой? Который из турбы как раз выходит? Или который уже к впускному подходит?

Спасибо. У меня на чипованом 130-135 давит.

Не могу понять откуда свист идёт, походу не турбина, буду искать дальше.

Всем доброго времени суток! Кто подскажет стоит прокладка между турбиной и катализатором если да какой ее номер. Двигатель Lynx 1.8 Diesel

Добрый день!
Подскажите, при разгоне в салоне появился звук как будто система вентиляции переходит в режим максимум, звук появляется только при ускорении, при стабильном движении или плавном ускорении его не слышно. И вот на днях выскочила ошибка р0299, низкое давление турбины я так понял. Правильно ли я думаю, что первым делом проверить все патрубки, ну а если там все хорошо, то что то значит с турбиной?

komytea
А есть какие то заменители оригинальных. Нашел фирму в Брянске там комплект усиленных 4 шт. 5500 плюс доставка и усиленные хомуты 1300.

dimeg_galich
Ты сначала выясни что именно за патрубок порвался, если тот, что подходит к клапану ЕГР(за расширительным бачком). То его можно купить за пару сотен, от газели подходит, у меня он ходит уже 4 года и все ок, хотя он на это и не рассчитывался. Если какие-то другие, то да лучше в том месте заказать, у меня год проехали и порядка 30-40тыс км все ок.

danilin575
Ага вроде он, еще не снимал но на руках остались масляные пятна, газельный заказал, 100 рублей.

Всем привет, имеется фф2 рестайл 1,8 tdci, вчера был установлен прямоток и на 1850-2000 оборотах, появился вой, думается, что от турбины. Не важно при наборе или сбросе газа, но вой именно в этом диапазоне оборотов.

25 сент ября 2016

Ребят подскажите плиз куда копать.
Упала приемистость,если ехать 1500 оборотов и тапку в пол то слышен звон какой то ,похож будто колокольчик под капотом подвешен,спустя пару сек пропадает.Вырос расход.Вчера буксовал на даче не слабо в грязи.Пару раз температура дошла до 110-112 градусов.В один момент при перегазовке из трубы шибанул чёрный дым,при нажатии на газ и высокой температуре двигла дым продолжал валить если газануть.как температура нормализовалась,то чёрного дыма не видел.Утром посадил жену за руль ,при резкой тапке в пол чёрный дым,если давать 3000 и 4000 оборотов.Начал смотреть впуск дыр не нашёл,причём при газе щупал все ,потом и снял помыл ,тоже не нашёл.Начал смотреть турбу,не снимая потрогал крыльчатку,есть люфт 1 или 2 мм,может меньше.ЕГР заглушен.Подскажите пожалуйста хана моей турбе?что в форскане нужно смотреть,чтобы была более менее картина понятна?

4 года

RaverForever
Заменителей я не видел! Сам когда лопнул от интеркуллера менял на оригинал. И тоже был армированный.

4 июня 2016

Всем доброго времени суток! имею федю 1 1,8 TDDI, 90 h.p. Начала подвывать турбина, пробег 220 тык, в тяге машинка не потеряла, хотя иногда так кажется, присутствует немного масла в интеркулере, ЕЛМ-327+форскан показывает давление до 1.90 бар.
Вопрос: кто нибудь менял картридж турбины, надолго ли это, какой фирмы (ссылки приветствуются), что дополнительно надо докупать, номера явки пароли вообщем, Буду признателен.

RaverForever
на первлм фото красное это выход.

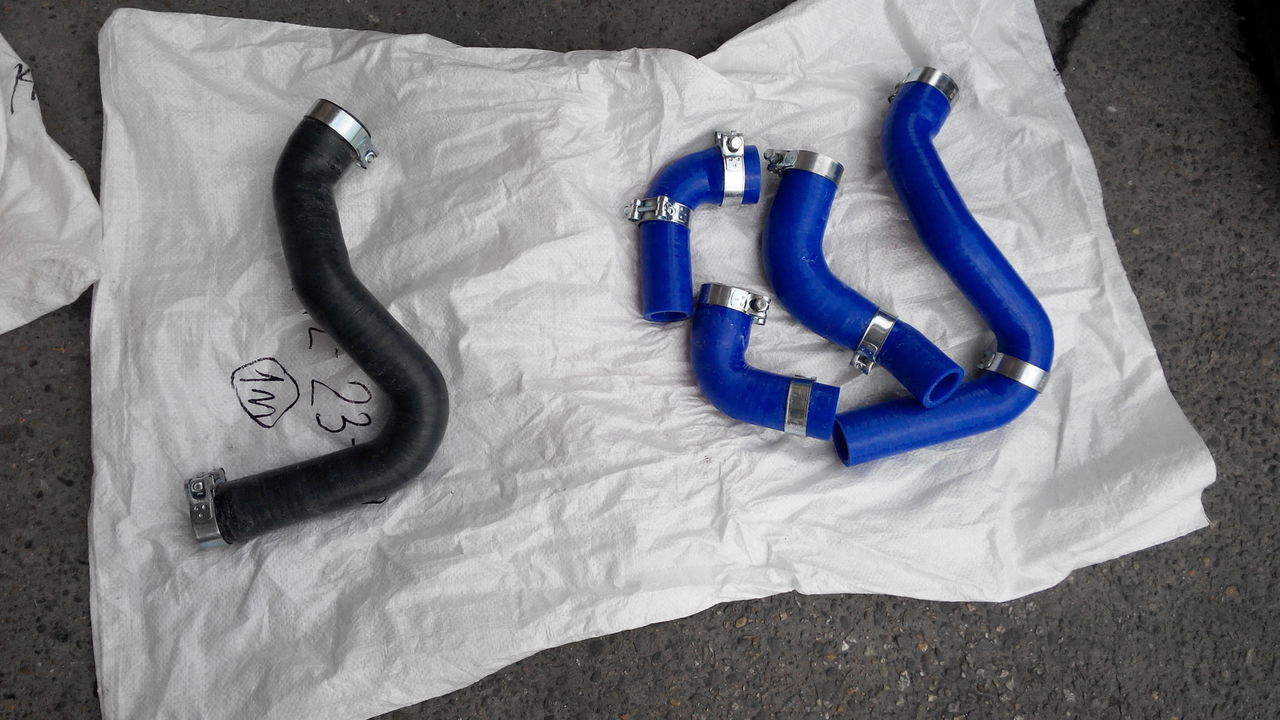

мо поводу патрубков в прошлом году у известного человека заказывал силиконовый комплект из 4х штук. до сих пор эивы хотя я валю. пару раз слетало из под хомутов но ничего.

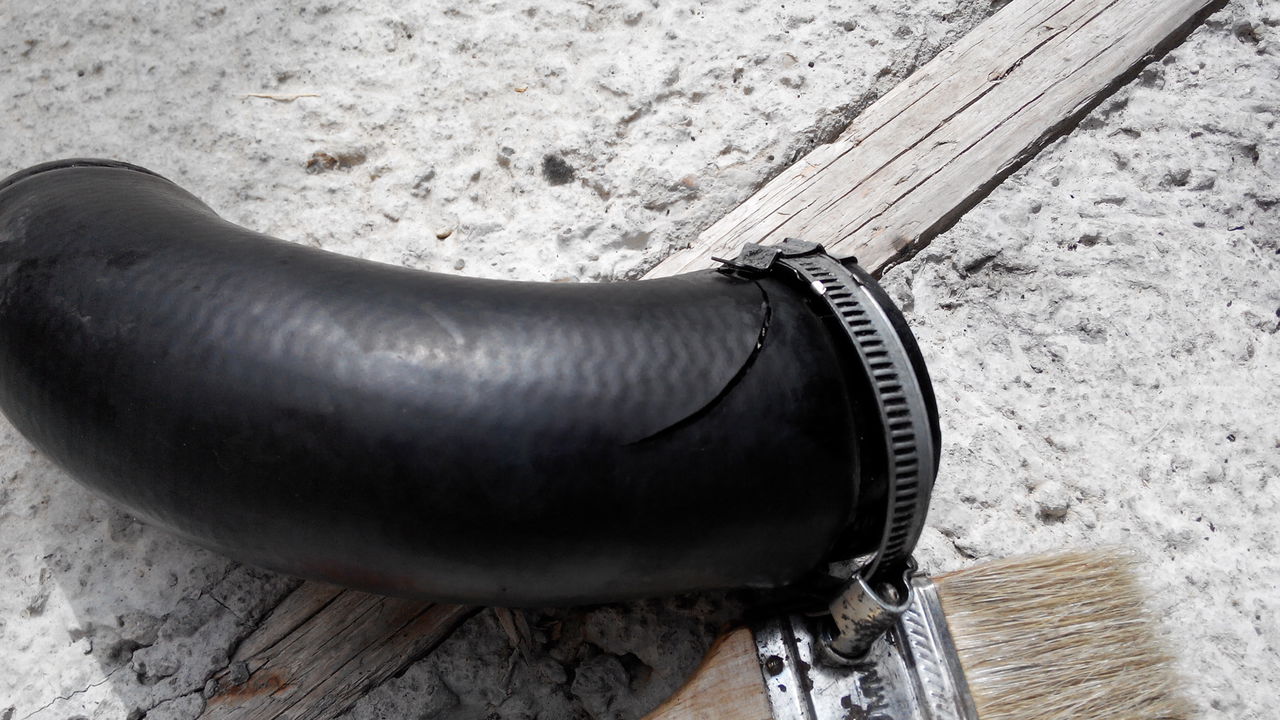

конкретно у меня первый лопнул тот который на впускной одевается. после этого было решение заменить все.

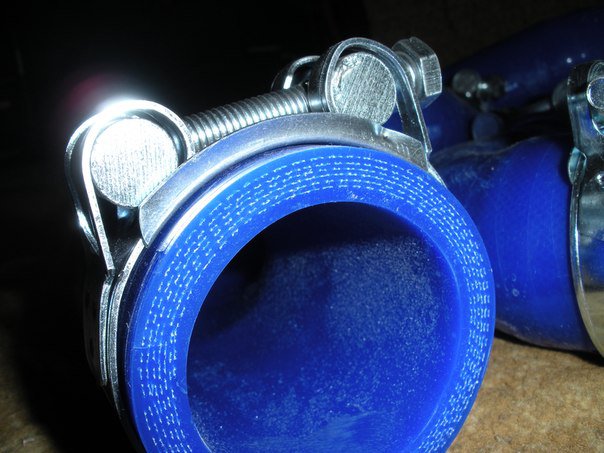

ну и известный человек делает 2 варианта первого Г-патрубка так как турбины разные шли.
