Читайте, как отрегулировать привод управления механизмом переключения передач на машине ВАЗ 2110. Представлена схема устройства.Читайте, как отрегулировать привод управления механизмом переключения передач на машине ВАЗ 2110. Представлена схема устройства.
Мы делали настройку на автомобиле ВАЗ 2110.
Регулировка привода управления механизмом переключения передач
1. На тяге управления коробки передач необходимо ослабить гайку стяжного болта хомута, достаточно открутить болт на 4?5 оборотов (понадобится ключ на 13). Добраться к нему можно только снизу машины.2. Для того, чтобы обеспечить свободное хождение тяги относительно штока выбора передач, — следует расширить при помощи отвёртки пазы на конце тяги и хомута. После чего поставьте шток в нейтральное положение.
3. Далее идём в салон автомобиля и демонтируем с рукоятки чехол коробки передач. Его можно просто опустить в самый низ, а рычаг установить таким образом, чтобы его нижний (неизогнутый) конец расположился примерно вертикально.
Если у Вас шаблон 67,7834,9527, то рукоять переключения передач выставляем следующим образом: при снятом чехле рычага установите в окно накладки (номер 14 на схеме сверху) кронштейна блокировки заднего хода шаблон.
Далее введите в паз шаблона (13) упор оси (2) рычага (5) и прижмите его к шаблону в поперечном направлении, не вызывая упругой деформации кронштейна (номер 1). Зафиксируйте рычаг (5) в этом положении.
4. Под днищем машины нужно аккуратно, не резкими движениями руки выбрать осевой люфт штока в направлении назад и его угловой люфт в направлении против часовой стрелки (задаче не сдвинуть рычаг переключения передач).
5. Теперь можно обратно затянуть гайку стяжного болта хомута под автомобилем, только сам хомут отрегулируйте немного вперёд, чтобы было свободное пространство между ним и тягой примерно 2–3 миллиметра.ВАЗ
Приобрел такую штуку, стоимость 320р, изготовитель Балаково.
Затем следует снять рычаг КПП. Для этого откручиваем одну гайку и один винт.
Для того чтобы открутить винт следует просунуть отвёртку в стык тоннеля.
Некоторые предпочитают просверлить в тоннеле отверстие или снять верхнюю часть полностью. Я не вижу в этом смысла, т.к. тоннель достаточно гибкий, после отвертки следов практически не осталось.
Старая "бабочка" была в отвратительном состоянии. Просто развалилась в руках.
При сборке рычага, все подвижные части следует обильно смазать. Я использовал силиконовую смазку с фторопластом.
Руководство про снять ручку кпп на ваз 2112 – кликайте к нам. Приемы и технологии ремонта авто в гаражных условиях. Как своими руками отремонтировать автомобиль в домашних условиях. Поможем себе в ремонте и отремонтироваем авто сами. Мы знаем как восстановить автомобиль с минимальными вложениями. Видео инструкцию прилогаю.
Категория: Сделать авто самому
Смех в теме: Если бы мужчины могли донашивать вещи за своими женщинами, то постоянно ходили бы во всём новом.
Опубликовал Админ: по просьбе Ибрагима
Оценка автовладельца: Внешний вид. Большой багажник, салон.
Рычаг переключения передач является важным элементом механической коробки передач, так как предназначен для ручного управления переключением скоростей в процессе управления транспортным средством. С неисправным рычагом начинать или продолжать дальнейшее движение невозможно. Основными причинами поломки рычага являются его механическое повреждение от неправильного использования. В любом случае если потребовался ремонт, то нужно знать, как это сделать правильно. Мы ремонтировали автомобиль ВАЗ 2110, на других моделях автоваза процедура похожая.
Перед началом разборки и ремонта необходимо для удобства его проведения снять облицовку пола — его нижнюю и верхнюю части.
Порядок выполнения действий по ремонту рычага переключения передач:
1. Сначала снимаем защитную пластину. Для этого в нижней части автомобиля открутить гайки её крепления (№1). После чего освобождаем обойму шарнира рычага, открутив болты его крепления к полу (№2).
2. В нижней части автомобиля отведите рычаг реактивной тяги в сторону и снимите рычаг переключения в сборе, уберите защитный чехол с основания рычага.
3. Теперь можно вынуть ось рычага вместе с пластмассовыми втулками (читайте статью — замена втулок оси рычага). Если выясняется, что ось свободно двигается во втулках, которые установлены в рычаге, а это значит, что износ втулок на лицо и их необходимо заменить. Перед установкой новых втулок их нужно тщательно смазать специальной смазкой.
5. Затем надо вынуть из обоймы шаровой шарнир с рычагом.
6. После чего легко можно вытащить пружинку из обоймы.
7. Чтобы аккуратно снять шаровую опору с пальца рычага сферической формы, необходимо сначала раздвинуть сферическую шайбу.
8. Теперь можно снимать сферическую шайбу с пальца рычага.
9. Если возникла необходимость в замене шаровой опоры, то новую опору смазать и одеть в обратном порядке.
10. Если сломалась или потеряла свою упругость пружина, то её необходимо заменить.

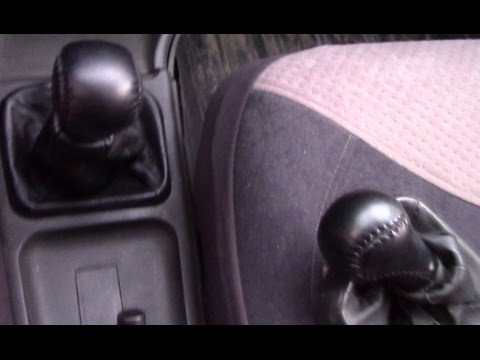

11. Для того чтобы сменить кожаный чехол необходимо снять рукоятку и потянуть чехол на себя, надеть новый и установить рукоятку.
12. Для того, чтобы заменить испорченный механизм тяги привода переключения передач, нужно с нижней части автомобиля ослабить затяжку хомута, чтобы отсоединить её от наконечника шарнира. Затем отвернуть гайку крепления оси и вынуть тягу в салон транспортного средства.
13. После замены всех нуждающихся в ней деталей соберите рычаг переключения передач в обратном разборке порядке, не забывая при этом смазывать все трущиеся детали консистентной смазкой. И ещё, при сборке шаровой опоры, первым делом следует обратить внимание на выступы в ней – они при стыковке должны войти в пазы сферической шайбы и зафиксировать обойму в самой шайбе.
Это всё, что необходимо знать для того, чтобы иметь возможность самостоятельно, не привлекая к помощи специалистов, отремонтировать сломавшийся рычаг переключения передач в транспортном средстве, оснащенном механической коробкой.
Видео по разборке рычага КПП и устранению дребезга на ВАЗ 2110:
Видео про устранение дребезжания и зазора на кулисе ВАЗ 2109:
Многие автомобилисты сталкивались с проблемой, что рычаг КПП начинал болтаться. В чём же причина такого явления. Сразу можно определить, что проблема кроется в механике связующего звена рычага и коробки передач. Статья расскажет, как устранить неисправность и поведает о некоторых нюансах процесса.
Видео о том, как может болтаться рычаг КПП на ВАЗ-2114:
Видеоматериал поведает, как устранить болтание рычага коробки передач.
Инструмент для ремонта крепления ручки КПП
В этой статье мы говорим об этом рычаге.
Прежде чем приступать к любым ремонтно-восстановительным операциям, автомобилисту необходимо собрать инструментарий. Итак, чтобы устранить болтание рычага коробки передач потребуется: ключ с 13-м размером, наждак.
Болтается рычаг КПП: замена втулки на ВАЗ-2114
Итак, рассмотрим последовательность процесса поэтапно:
- Приподымаем кожух ручки КПП или вовсе демонтируем его.
Демонтируем чехол ручки КПП.
Откручиваем гайку крепления тяги КПП
Отсоединяем тягу от ручки привода КПП
Изношенные детали втулки рычага КПП
Видео об избавлении от вибрации на ручке коробки передач
Выводы
Устранить дребезжание рычага КПП на ВАЗ-2114 достаточно просто . Так, причиной данного эффекта является элементарное изнашивание металлической втулки и пластмассовых уплотнителей. После замены, болтание рычага должно пропасть.
Автомобиль ВАЗ 2110 – это популярная отечественная модель начала 1990-х гг. В качестве трансмиссии на данном транспортном средстве устанавливается МКПП.
Причины поломки рычага КПП
Целесообразно разобраться в причинах того, когда необходим ремонт рычага переключения передач ВАЗ 2110. Как правило, проверка данного элемента нужна, если стали отмечаться посторонние шумы от коробки.
Выделяется несколько причин того, почему стал отмечаться дребезжащий звук со стороны КПП. В частности, это:
- брак запчасти;
- поломка пружины;
- износ составляющих запчастей, относящихся к двигателю.
В дополнении к этому, нередко при осуществлении модификации транспортного средства решают установить новый рычаг от Лады Калины. В ряде случаев из-за этого возникает характерная вибрация. Машина нуждается в комплексной проверке, в противном случае, станут отмечаться проблемы в осуществлении переключения передач.
При продолжительной эксплуатации машины, автовладелец может столкнуться с такой проблемой, как трясущийся рычаг переключения передач. В данном случае решить проблему возможно, если сделать кулису короткоходной. Благодаря этому, будет обеспечено увеличение четкости смены скоростей. Одна из причин того, что на ВАЗ 2110 болтается рычаг КПП – это потеря амортизирующих качеств подушечек коробки.
Нередко неисправность может крыться в поломке карданчика кулисы из-за износа ее деталей. Результат этого – люфт рычага.
Когда необходима регулировка рычага КПП?
Необходимость осуществления данной процедуры возникает, если не включается первая передача. Такое проявление, как звон кулисы может быть следствием брака при заводском производстве данной запчасти. Также, на ВАЗ 2110 регулировка кулисы может помочь, если скорость на КПП тяжело включается.
Таким образом, каждая из указанных причин приводит к появлению люфта ручки КПП на ВАЗ 2110. Учитывая это, данный механизм подлежит обязательной диагностике. Своевременное обнаружение неисправностей позволит автомобилисту избежать проблемы с коробкой.
Восстановление работоспособности рычага переключения передач ВАЗ 2110
Как убрать дребезг рычага КПП на ВАЗ 2110? Устранить данное проявление представляется возможным самостоятельно. В том случае, если проблема кроется в пружине, не требуется разбирать коробку, предпринимать иные сложные действия. В ряде случаев позволяет устранить возникшую проблему приобретение ремкомплекта кулисы, включающая втулки, шайбы и т.п.
Основное предназначение втулки – удерживание рычага в определенном положении. Данный элемент испытывает большие нагрузки. Учитывая это, со временем она может лопнуть. Результат этого – излишне свободный ход рычага. Втулка подлежит обязательной замене.
При установке пружины, рекомендуется обмотать ручку жгутом для обеспечения плотной фиксации.
Чтобы установить новые пластиковые или резиновые шайбы из инструментов требуется набор ключей, напильников, отвертка. Также, необходима пластмассовая крышка, из которой с помощью ножниц вырезается шайба.
- Снятие кожуха с рычага КПП.
- Откручиваются гайки, винт.
- Извлекается втулка, шайбу и болт.
- Вырезается шайба по размеру втулки.
- Все демонтированные элементы устанавливаются обратно.
Во время проведения данной процедуры может возникнуть необходимость при помощи напильника в подточке втулки. Если произошел износ механической части, будет отмечаться свободный ход кулисы. Коробка подлежит диагностике.
Рычаг КПП ВАЗ 2110 – составляющая часть системы трансмиссии. Устройство имеет прямую связь с шаровым шарниром. Замена обоймы шаровой опоры осуществляется следующим образом:
- Снимаем в салоне чехол с ручки КПП.
- Также, демонтажу подлежит рукоятка, болт, который соединяет кулису и рычаг КПП.
- В завершении снимается стопорное кольцо обоймы шарнира.
Чтобы демонтировать рычаг КПП на ВАЗ 2110, нужен ключ на 19, зубило.
Иногда перед автомобилистом встает вопрос, почему болтается рычаг переключения передач, однако прежде чем на него ответить, следует четко представлять, что собой представляет данный элемент КПП, его устройство и какие функции он выполняет.
Рукоятка рычага переключения передач, или какова конструкция системы?
Особенностью всех механических коробок переключения передач является необходимость ручного воздействия на рычаг. Можно считать, что как раз он и выполняет важнейшую функцию в определении скоростного режима вашего перемещения. А значит, без него управление транспортным средством становится просто невозможным. Принцип работы рычага довольно прост: наклоняя в продольном и поперечном направлениях, вы устанавливаете его в положение, которому соответствует определенная скорость.
Рукоятка рычага переключения передач соединена с синхронизатором посредством вилки, положение которой передает информацию о номере выбранной скорости. Синхронизатор выставляет шестерни коробки передач так, чтобы вырабатываемая мощность мотора позволила двигать авто с заданной скоростью. В случае, когда положение рычага соответствует нейтральной передаче, его удерживают пружины. Схема переключения скоростей часто изображена на головке рычага.
Как может располагаться рычаг переключения передач?
А ведь при этом в обоих вариантах устройство рычага переключения передачи остается одинаковым. Различия могут быть только в длине, причем если раньше она могла достигать даже 30 см, то сегодня заводы-изготовители стремятся сделать ее как можно меньше, устраняя слишком большой ход рычага переключения передач. Поэтому с напольным расположением существенно ничего не изменится в конструкции, но поломок станет заметно меньше.
Скрип рычага переключения передач и другие неполадки
Из всего вышесказанного ясно, что данная деталь является одной из самых важных во всей коробке переключения передач, и если она вышла из строя, то управлять таким транспортным средством становится опасно для жизни. Наиболее распространенными причинами, по которым может произойти такое ЧП, являются либо механические повреждения, либо же последствия некорректной эксплуатации. Приведем несколько поломок, которые вы легко обнаружите самостоятельно.
Следует знать, что ручка рычага переключения передач должна перемещаться свободно, без заеданий. В случае же, когда возникают трудности в выполнении данного действия, скорее всего вышла из строя сферическая шайба или же шаровая опора. Их необходимо заменить в срочном порядке. Также о неисправности говорит и скрип рычага переключения передач. Если же происходит самопроизвольное выключение, значит, обязательно стоит проверить пружину, вполне возможно, что она попросту соскочила.
Как произвести ремонт рычага переключения передач?
В любом случае, что бы ни произошло, ремонт рычага переключения передач предполагает замену вышедших из строя деталей, а без его полного снятия сделать такое будет невозможно. С этой целью демонтируется пластиковая защитная пластина и освобождается обойма шарниров. После чего необходимо отвести в сторону реактивную тягу и снять целиком весь рычаг. Но для того, чтобы освободился доступ ко всем пластмассовым втулкам и оси, нужно обязательно снять чехол для рычага переключения передач.
Проверьте, как двигается ось. Если свободно, то необходимо поменять все втулки, при этом не забудьте перед их установкой смазать новые запчасти специальной смазкой.
Чтобы заменить пружину, ее необходимо вытащить, а для этого нужно демонтировать стопорное кольцо и шарнир с рычагом. В случае, когда не обойтись без замены шаровой опоры, следует аккуратно раздвинуть пальцами сферическую шайбу и вынуть износившуюся деталь. При этом, устанавливая новую, смажьте ее.
Тяги же меняются следующим образом. В нижней части авто находится хомут, следует ослабить его затяжку. Дальше нужно отсоединить его от шарниров и, раскрутив гайку крепления, можно свободно вытянуть тягу. Монтаж новой осуществляется в обратном порядке. Таким образом, заменив все испорченные элементы на новые, можно ездить спокойно. При этом не забывайте, что периодически необходима и регулировка рычага переключения передач.
Если вам необходимо заменить рычаг КПП на Калине, то для данного мероприятия понадобится следующий инструмент:
- Рожковый или накидной ключ на 13
- Головка на 13 с воротком или с трещоткой (для наиболее комфортной работы)
- Съемник для стопорных колец или пассатижи с тонкими острыми концами
Итак, ниже представлена процедура замены более подробно и приведены фотографии этого ремонта.
Снятие и установка рычага КПП на Калине
- Первым делом нам нужно будет снять кожух с рычага, взяв в самом низу и потянув его вверх. Он должен сняться легко, так как сидит на обычных мягких пластиковых защелках.
После чего задираем его вверх до самого конца, чтобы в дальнейшем он нам не мешался, примерно так это выглядит после:
- Затем берем необходимые ключи, чтобы открутить гайки и болты крепления самого рычага:
И откручиваем, используя рожковый или накидной для болта, а гайку удобнее всего откручивать именно трещоткой, так как размах небольшой и обычным ключом долго придется крутить.
- Затем вынимаем рукой болт, она должен извлекаться очень легко и сразу убираем все металлические и пластиковые втулки и вставки.
- Отсоединяем штекер от рычага КПП, который подает питание на механизм блокировки включения задней скорости:
- Теперь остается извлечь стопорное кольцо, которое фиксирует рычаг. Для этой процедуры идеально подходят тонкие и острые плоскогубцы или специальный съемник:
- И после этого свободно вынимаем рычаг и при необходимости ставим новый, если причина разборки была именно в выходе из строя этой детали. Установку производим в обратном порядке.
Лада Калина – это распространенный вид автотранспорта, который может комплектоваться механическими и автоматическими версиями КПП. Данный бюджетный вариант авто характеризуется хорошим поведением на дороге. При его техническом обслуживании не требуется больших финансовых затрат.
Основные поломки данного вида транспортного средства могут быть связаны с механическим износом его составляющих частей. Следует рассмотреть причины выхода из строя ручки КПП Калина.
Причины возникновения дребезга ручки КПП Калина
Рычаг КПП Калина представляет собой составляющий элемент трансмиссии. Рукоятка отличается функциональностью, удобно ложится в руку. Благодаря рычагу осуществляется оперативная смена скоростных режимов. Следует отметить надежную фиксацию рычага, что повышает четкость переключения передач.
Почему болтается рычаг КПП? Одна из причин этого связана с подушкой двигателя. В частности, могло ослабнуть крепление (требуется подтяжка болта).
Почему дребезжит рычаг КПП на Калине? С данной проблемой может столкнуться как автовладелец машины с большим пробегом, так хозяин вновь купленной Лады. В первую очередь, дребезжание рычага КПП связано с тем, что ослабли крепления. В ряде случаев проблема может крыться во втулке, болте рычага, крышке КПП. Точно определить причину люфта рукоятки, почему стал болтаться рычаг на коробке, могут мастера специализированного центра. Они примут соответствующие меры по устранению неполадки (может понадобиться замена комплектующих деталей). На Калину следует приобретать оригинальные запчасти.
Ремонтно-восстановительные работы
Чтобы приступить к ремонтным работам, целесообразно снять чехол КПП Лада, далее стоит совершить несколько движений рычагом для точного определения того, откуда исходит дребезг рычага КПП. Плохо зафиксированные детали водитель может увидеть невооруженным глазом.
В том случае, если проблема кроется во втулке, то требуется вооружиться следующими инструментами:
- ключ на 13;
- пассатижи;
- электрическое точило.
Сначала снимается кожух рычага, чтобы открутить гайку крепления. Следующий шаг – это изъятие болта, шайб, втулки. Если между перечисленными элементами будет отмечаться зазор, то водитель при передвижении может столкнуться с появлением вибрации, когда происходит переключение рычагом скоростей. Причина зазора может быть связана с тем, что втулка имеет большой размер, целесообразно ее сточить специальным инструментом (примерно 1 мм). После осуществления данных манипуляций, металлические механизмы нужно смазать.
Данную процедуру можно осуществить самостоятельно в своем гараже. При этом нужно быть предельно аккуратным.
К КПП Лада Калина относится такой элемент, как обойма. При ее деформации также могут появляться вибрации, дребезг на определенных оборотах силовой установки. В том случае, если порвалась ее резиновая часть, то требуется осуществление замены. Замена обоймы шаровой опоры рычага КПП начинается со снятия кожуха рычага. Само рычажное устройство подлежит съемке, откручиваются болты, далее можно приступать к демонтажу обоймы с пыльником.
Общества › ВАЗ: Ремонт и Доработка › Блог › Подмена обоймы рычага КПП Калина автомобиль 1, 6 8кл
Минеральные Воды, Наша родина
Есть шуточка, что инженеры автоваза не умрут собственной гибелью. С каждым разом, когда берусь за ремонт авто, эта шуточка становится все посильнее бывальшиной.
Началось все с железного глухого стука в районе мотора на кочках. Поначалу задумывался может что с защитой. Но не здесь то было. Заехал на яму. А там п?ц. Тяга рычага кпп лежит на глушителе. О как! Оказывается рычаг кпп держится на обойме, которая резиновая и в 2-ух местах очень узкая для таких нагрузок. Вот так началась неделя ожидания ремонта и езды с пониманием того, что с машиной что то не так. Читал в вебе за ремонт. Мало статей по этому поводу. Один человек написал, что на смену ушло 20 минут. КАК?! Не знаю как у него это вышло. У меня замена заняла около 2-ух часов.
Приступим к подмене.
Новенькая обойма шаровой опоры рычага КПП (570 руб)
Плоскогубцы с тоненьками концами либо щипчики.
Если есть трещетка, она очень облегчит работу.
Отсутствие несовершеннолетних вблизи, потому что рамонт калины очень развивает фантазию в сторону нецензуры.
Машину нужно загнать на яму либо на подьемник. Часть работы происходит снизу авто.
Читайте так же
Нужно снять глушитель, но не весь. Для этого снимаем хомут около Будте аккуратны, когда глушитель разбирается, оттуда высыпается много ржавчины и грязищи. Дальше снимаем глушитель с резинок и отодвигаем в всякую сторону. Дальше выкручиваем два болта на 13, которыми обойма прикручивается к тяге. Снизу все.
Но мне было надо подтянуть еще ручник. Снимаем защиту и подтягиваем. Там впринципе ни чего сложного. Для подтягивания необходимы два ключа на 13.
Замена обоймы шаровой опоры кпп ВАЗ 2110, Калина, Приора
В этом видео я делюсь своим опытом замены обоймы шаровой опоры кпп. Рассказываю о проблемах во время замены.
Ремонт кулисы на калине-универсал своими силами часть 1
Прошу прощение за качество видео калиноводы, снял от балды, мало ли у кого такая же будет печалька или была.
Фото снизу нет, был сильно занят процессом.
Далее идем в салон. И тут начинается блокбастер. Незнаю как, но инженерам ваза удается сделать все очень неудобно для разбора.
Первым делом необходимо снять пластик вокруг рычага кпп. Снимаем пластик с площадки ручника. Там три шурупа. Потом выкручиваем кнопку ручника и достаем ее.
Кнопка ручника и шуруп, из за которого ее надо снимать
Через щель выкручиваем шуруп. Это какой же фантазией надо обладать, чтобы его там расположить. Далее снимаем пластик с обдува в ноги водителя и пассажира. Там один шуруп с каждой стороны. Под этим пластиком два шурупа которые держат пластиковую панель вокруг кпп. Поднимаем эту панель. Снимаем кожух кпп. Видим металлическую пластину, которую держат четыре болта.
Читайте так же
Выкручивать их очень неудобно без трещетки. У меня ее нет. Пришлось помучаться. Тут опять же инженеры проявили смекалку. Дальний левый болт находится под трубой обогрева ног задних пассажиров. Так что если даже есть у Вас трещетка, прийдется все равно помучаться. Далее выкручиваем болт с гайкой, которые соединяют рычаг и железку, которая ведет в кпп и переключает передачи. Не знаю как она называется, наверно кулиса, может и нет, но так ее и назовем. Запомните порядок разбора этого механизма, так как нам же его и собирать. Там пять деталей.
Следуем дальше. Тянем рычак кпп вверх и достаем весь механизм ввех. Между металлической площадкой и обоймой есть пыльник. Так как у меня обойма развалилась на две части, мне не составило особого труда все это разобрать. Не снимайте пыльник с кулисы, он не слезет с него. Проверено на личном опыте. Далее рассухариваем шарнир обоймы. Здесь нам понадобятся плоскогубцы или щипчики. Достаем рычаг и достаем обойму.
Пытался снять старый шарнир с рычага. Не хватило сил или фантазии. Решил оставить старый, так как на вид должен проработать еще долго.
Потом собираем все в обратном порядке, но мне показалось, что легче сначала зафиксировать обойму на свое место с пыльником и металлической площадкой. На весу все было бы неудобно собирать. Далее засухариваем и собираем все на место.
После сборки всего в салоне не забываем спуститься под машину и там все собрать.
