2. Подушки безопасности
Меры предосторожности при обслуживании системы подушек безопасности (SIR)
Внимание:
- Выполняя техническое обслуживание частей или проводки блока наполнения надувной подушки безопасности, а также элементов вблизи них, этот блок следует отключить. Несоблюдение правильного порядка действий может привести к срабатыванию компонентов SIR. Возможны тяжелые травмы. Несоблюдение правильного порядка действий также может привести к ненужному ремонту системы SIR.
- Модуль считывания показаний датчиков и диагностики надувной подушки безопасности (SDM) поддерживает резервный источник питания. Резервный источник питания позволяет обеспечить срабатывание надувных подушек безопасности. Энергия срабатывания подается почти в течение 1 минуты после отключения источника электроэнергии автомобиля. Отключение системы SIR предупреждает срабатывание подушек безопасности от резервного источника питания.
Общие указания по обслуживанию
Ниже приведены общие указания по технологии технического обслуживания, соблюдение которых необходимо для правильного ремонта автомобиля и возвращения его в первоначальное состояние.
- Не подвергать модули газогенератора воздействию температур свыше 65°C.
- Проверить номер запасной части. Не заменять ее компонентом с другого автомобиля.
- Использовать только оригинальные запасные части. Не использовать детали с разобранного автомобиля для ремонта системы SIR.
Не использовать ни один из нижеприведенных компонентов, если он упал с высоты 91 см или выше.
- Модуль считывания показаний датчиков и диагностики надувной подушки безопасности (SDM)
- Модуль надувной подушки безопасности в панели приборов
- Модуль рулевого колеса подушки безопасности
- Витая пружина модуля рулевого колеса подушки безопасности
- Направляющие модули подушки безопасности в крыше
- Боковые датчики столкновения (SIS) подушки безопасности
- Преднатяжители натяжителя ремня безопасности сиденья надувной системы защиты в автомобиле
- Датчики фронтального удара системы надувных подушек безопасности.
Включение и отключение системы подушек безопасности (SIR)
Местоположение компонентов SIR оказывает влияние на то, каким образом будет проводиться техобслуживание автомобиля. Имеются детали системы SIR, установленные в различных местах по всему автомобилю.
Имеется несколько причин для отключения системы SIR, такие как ремонтные работы на системе SIR или техобслуживание компонента, близко расположенного к компоненту SIR или соединенного с ним. Имеется несколько способов отключить систему SIR в зависимости от того, техобслуживание какого типа производится. Следующая информация посвящена надлежащим процедурам отключения/включения системы SIR.
| Условие | Действие |
| Если автомобиль попал в аварию, и надувная подушка безопасности сработала. | Отсоединить отрицательный провод (провода) аккумуляторной батареи. |
| При выполнении диагностики SIR | Следуйте соответствующей диагностической процедуре (процедурам) руководства по техобслуживанию SIR. |
| При демонтаже или замене компонента SIR или компонента, присоединенного к компоненту SIR. | Отсоединить отрицательный провод (провода) аккумуляторной батареи. |
| Если есть подозрение, что в автомобиле имеются короткозамкнутые электрические провода. | Отсоединить отрицательный провод (провода) аккумуляторной батареи. |
| При проведении электротехнической диагностики компонентов, отличных от системы SIR | В случае указания диагностической процедуры отключить систему SIR, демонтировать предохранитель (предохранители) SIR/воздушной подушки. |
Примечание:
Коды неисправности будут потеряны, если отрицательный провод аккумуляторной батареи отсоединен.
Процедура отключения - предохранитель надувной подушки безопасности
1. Повернуть рулевое колесо так, чтобы колеса автомобиля были направлены прямо вперед.
2. Выключить зажигание транспортного средства.
Примечание:
SDM может иметь более одного силового входа с предохранителем. Для того чтобы гарантировать, что не произойдет нежелательного срабатывания SIR, не получат травм люди или не потребуется ненужный ремонт SIR, снять все предохранители, подающие электроэнергию на SDM. При снятии всех предохранителей SDM и включенном переключателе зажигания загорится индикатор предупреждения "AIR BAG" (надувная подушка). Это обычный порядок работы, который не указывает на неисправность системы SIR.
3. Установить и снять предохранитель (предохранители), подающие энергию на SDM.
4. Подождать 1 минуту, прежде чем начинать работу над системой.
Процедура включения - предохранитель надувной подушки безопасности
1. Выключить зажигание.
2. Установить предохранитель (предохранители), подающие энергию на SDM.
3. Повернуть переключатель зажигания в положение "Вкл.". Индикатор "AIR BAG" (надувная подушка) мигает при выключении.
4. Проведите диагностическую проверку системы автомобиля, если индикатор предупреждения "AIR BAG" (надувная подушка) не работает, как описано выше.
Процедура отключения - отрицательный провод аккумуляторной батареи
1. Повернуть рулевое колесо так, чтобы колеса автомобиля были направлены прямо вперед.
2. Выключить зажигание.
3. Отсоединить отрицательный провод аккумуляторной батареи от батареи.
4. Подождать 1 минуту, прежде чем начинать работу над системой.
Процедура включения - отрицательный провод аккумуляторной батареи
1. Выключить зажигание.
2. Присоединить отрицательный провод аккумуляторной батареи к батарее.
3. Повернуть переключатель зажигания в положение "Вкл.". Индикатор "AIR BAG" (надувная подушка) мигает при выключении.
4. Провести диагностическую проверку системы автомобиля, если индикатор предупреждения "AIR BAG" (надувная подушка) не работает, как описано выше.
Датчик фронтального удара системы надувных подушек безопасности
Снятие и установка
Внимание:
После срабатывания боковой подушки безопасности следует проверить следующие детали на наличие повреждений. При необходимости детали следует заменить:
- Каркас подушки сиденья
- Механизм регулировки наклона спинки сиденья (в соответствующей комплектации)
Механизм регулировки положения сиденья
- Каркас спинки сиденья
Невыполнение этого требования может в дальнейшем привести к травмированию.
1. Деактивировать систему подушек безопасности (SIR).
2. Отвернуть болт (1) датчика фронтального удара системы надувных подушек безопасности. Момент затяжки болта 7,5 Н·м.
3. Отсоединить электрический разъем.
4. Снять датчик из отверстия.
Примечание:
Болт является составной частью датчика. Не допускается снимать его отдельно.
- Болт датчика фронтального удара системы надувных подушек безопасности
- Датчик фронтального удара системы надувных подушек безопасности в сборе
5. Установка производится в последовательности обратной снятию.
Датчик бокового удара системы надувных подушек безопасности
1. Деактивировать систему подушек безопасности (SIR).
2. Отвернуть винт (1) датчика бокового удара системы надувных подушек безопасности. Момент затяжки винта 7,5 Н·м.
3. Отсоединить электрический разъем.
4. Снять датчик (2) бокового удара системы надувных подушек безопасности в сборе.
Примечание:
Болт является составной частью датчика. Не допускается снимать его отдельно.
1. Винт датчика бокового удара системы надувных подушек безопасности 2. Датчик бокового удара системы надувных подушек безопасности в сборе
5. Установка производится в последовательности обратной снятию.
Модуль считывания показаний датчиков и диагностики системы надувных подушек безопасности
Снятие и установка
1. Отключить дополнительную систему подушки безопасности (SIR).
2. Снять переднюю напольную консоль.
3. Отсоединить электрический разъём.
4. Отвернуть гайку (1) модуля считывания показаний датчиков и диагностики системы надувных подушек безопасности (3 шт.). Момент затяжки гайки 10 Н·м.
5. Снять модуль считывания показаний датчиков и диагностики системы надувных подушек безопасности в сборе.
Примечание:
При замене модуля новый модуль следует запрограммировать.
5. Установка производится в последовательности обратной снятию.
Модуль подушки безопасности рулевого колеса
Снятие
Внимание:
- Перенося не сработавший модуль газогенератора, следует держать его так, чтобы отверстие, из которого раскрывается подушка, было направлено в сторону от вас. Это поможет избежать серьезных травм в случае непредвиденного срабатывания пиропатрона. Не следует переносить модуль газогенератора за провода. Не следует переносить модуль газогенератора, держась за разъем на нижней стороне модуля.
- Оставляя не сработавший модуль газогенератора на какой-либо поверхности, следует укладывать его так, чтобы подушка и ее облицовочная крышка были направлены вверх. Это необходимо для того, чтобы в случае непредвиденного срабатывания подушка могла свободно раскрыться.
- Не следует ставить рулевую колонку в вертикальном положении, опирая ее на рулевое колес, если в нем установлен не сработавший модуль подушки безопасности. Это может привести к травмированию.
1. Отключить дополнительную систему подушки безопасности (SIR).
2. Вставить подходящий инструмент в отверстия (2) с обеих сторон рулевого колеса (1).
3. Отжать пружины в направлении, указанном стрелками.
4. Отсоединить электрические разъёмы.
Установка
1. Соединить электрические разъемы (1).
2. Выровнять элементы крепления модуля рулевого колеса по отверстиям в рулевой колонке.
3. Вставить модуль рулевого колеса (1) в рулевую колонку до срабатывания элементов крепления.
4. Включить систему надувных подушек безопасности (SIR).
5. После замены модуля следует обеспечить полное срабатывание старого модуля, прежде чем отправлять его на утилизацию.
Катушка модуля надувной подушки на рулевом колесе
Снятие и установка
1. Снять рулевое колесо.
2. Снять нижнюю облицовку рулевой колонки.
3. Снять верхнюю облицовку рулевой колонки.
4. Отвернуть болты (1) скручиваемого контактного шлейфа модуля подушки безопасности в рулевом колесе (4 шт.). Момент затяжки болтов 1,5 Н·м.
5. Отсоединить все требуемые электрические разъемы.
6. Снять катушку (2) модуля надувной подушки на рулевом колесе.
7. Установка производится в последовательности обратной снятию.
Модуль надувной подушки безопасности на комбинации приборов
Снятие и установка
1. Деактивировать систему подушек безопасности (SIR).
2. Снять блок панели приборов.
3. Отвернуть гайки (1) модуля надувной подушки безопасности в панели приборов (7 шт.). Момент затяжки гаек 8 Н·м.
4. Отсоединить электрические разъёмы.
5. Снять модуль (2) надувной подушки безопасности на комбинации приборов.
6. Установка производится в последовательности обратной снятию.
Модуль подушки безопасности сиденья водителя и пассажира
Снятие и установка
1. Деактивировать систему подушек безопасности (SIR).
2. Снять облицовку (1) спинки переднего сиденья.
3. Отвернуть гайки (2) модуля надувной подушки безопасности в переднем сиденье (2 шт.). Момент затяжки гаек 4 Н·м.
4. Отсоединить электрический разъём.
5. Снять модуль (3) надувной подушки безопасности в переднем сиденье в сборе.
6. Установка производится в последовательности обратной снятию.
Модуль надувной подушки безопасности в виде шторки
Внимание:
- Для предотвращения срабатывания системы надувных подушек безопасности, травмирования или неоправданного ремонта системы не следует ударять по двери или стойке кузова в месте расположения датчика бокового удара. При проведении ремонтных операций в области расположения датчика бокового удара следует выключить зажигание и извлечь ключ из замка.
- Выполняя техническое обслуживание частей или проводки блока наполнения надувной подушки безопасности, а также элементов вблизи них, этот блок следует отключить. Пренебрежение рекомендуемой процедурой может привести срабатыванию блока наполнения надувной подушки безопасности, травмам или ненужным ремонтным работам.
Снятие и установка
1. Деактивировать систему подушек безопасности (SIR).
2. Снять обивку потолка.
3. Снять крепление (1) модуля надувной подушки безопасности в виде балки (5 шт.)
4. Отвернуть болты (2) модуля надувной подушки безопасности в балке крыши (4 шт.). Момент затяжки 9,5 Н·м.
Примечание: Замена передних ремней безопасности показана на примере ремня безопасности водителя. Ремень безопасности переднего пассажира заменяют аналогично.
Разборка преднатяжителей ремней запрещается.
Не допускается падение катушек ремней с преднатяжителями и попадание в них воды и масла.
Не допускается воздействие на преднатяжители ремней температуры выше 95°С.
2. Подденьте край облицовки порога передней двери.
3. . и снимите облицовку порога, потянув ее вверх и преодолевая сопротивление пружинных держателей.
4. Отогните резиновый уплотнитель задней двери.
5. . подденьте край облицовки порога задней двери.
6. . и снимите облицовку, преодолевая сопротивление ее держателей.
7. Подденьте края нижней части облицовки средней стойки.
8. . и снимите облицовку, потянув ее вбок и преодолевая сопротивление держателей крепления.
Примечание: Для наглядности снятие облицовки нижней части средней стойки показано со снятым сиденьем водителя.
10. Подденьте нижний край верхней части облицовки средней стойки.
11. . и, потянув на себя и преодолевая сопротивление фиксаторов, отведите облицовку от средней стойки.
12. Пропустите в отверстие средней стойки язычок замка ремня.
13. . и кронштейн нижнего крепления ремня.
14. Снимите верхнюю часть облицовки средней стойки.
15. Выверните винт верхнего крепления ремня.
16. . и отведите ремень безопасности в сторону.
17. Преодолевая сопротивление фиксатора.
18. . отсоедините направляющую скобу.
19. Выверните болт крепления инерционной катушки.
20. . и отведите катушку в сторону.
21. Отжав пластиковый фиксатор..
22. . отсоедините колодку жгута проводов от преднатяжителя ремня безопасности.
24. Установите передний ремень безопасности и все снятые детали в порядке, обратном снятию.
Замена заднего ремня безопасности
Замена заднего ремня безопасности Chevrolet Cruze
Примечание: В данном разделе показано только снятие заднего сиденья и замков ремней безопасности среднего и левого пассажиров заднего сиденья. Сиденье и замок ремня безопасности правого пассажира заднего сиденья снимают аналогично.

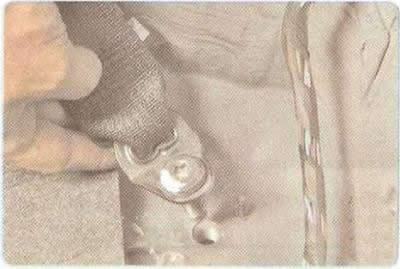

3. Выверните болт нижнего крепления ремня.
4. . и отведите ремень с нижним кроплением в сторону.
5. Выверните винт крепления инерционной катушки.
6. . и извлеките катушку из полости кузова.
7. Установите задний ремень безопасности и все детали в порядке, обратном снятию.
Ремни безопасности, натяжители ремней безопасности. Как определить исправны ли?
Авео T300 разблокировка ремней безопасности после срабатывания пиропатрона
Как расклинить ремень безопасности после ДТП
Замена переднего ремня безопасности
Замена переднего ремня безопасности Chevrolet Cruze
Примечание: Замена передних ремней безопасности показана на примере ремня безопасности водителя. Ремень безопасности переднего пассажира заменяют аналогично.
Разборка преднатяжителей ремней запрещается.
Не допускается падение катушек ремней с преднатяжителями и попадание в них воды и масла.
Не допускается воздействие на преднатяжители ремней температуры выше 95°С.
2. Подденьте край облицовки порога передней двери.
3. . и снимите облицовку порога, потянув ее вверх и преодолевая сопротивление пружинных держателей.
4. Отогните резиновый уплотнитель задней двери.
5. . подденьте край облицовки порога задней двери. 6. . и снимите облицовку, преодолевая сопротивление ее держателей. 7. Подденьте края нижней части облицовки средней стойки.
8. . и снимите облицовку, потянув ее вбок и преодолевая сопротивление держателей крепления.
Примечание: Для наглядности снятие облицовки нижней части средней стойки показано со снятым сиденьем водителя.
10. Подденьте нижний край верхней части облицовки средней стойки.
11. . и, потянув на себя и преодолевая сопротивление фиксаторов, отведите облицовку от средней стойки.
12. Пропустите в отверстие средней стойки язычок замка ремня.
13. . и кронштейн нижнего крепления ремня.
14. Снимите верхнюю часть облицовки средней стойки.
15. Выверните винт верхнего крепления ремня.
16. . и отведите ремень безопасности в сторону.
17. Преодолевая сопротивление фиксатора.
18. . отсоедините направляющую скобу.
19. Выверните болт крепления инерционной катушки.
20. . и отведите катушку в сторону.
21. Отжав пластиковый фиксатор..
22. . отсоедините колодку жгута проводов от преднатяжителя ремня безопасности.
23. Снимите ремень. 24. Установите передний ремень безопасности и все снятые детали в порядке, обратном снятию.
Ремни безопасности, натяжители ремней безопасности. Как определить исправны ли?
Авео T300 разблокировка ремней безопасности после срабатывания пиропатрона
Как расклинить ремень безопасности после ДТП
Ремни безопасности Chevrolet Cruze / Daewoo Lacetti / Holden Cruze с 2009 года
Обычно пользователи нашего сайта находят эту страницу по следующим запросам:
ремень безопасности Holden Cruze , подушка безопасности Holden Cruze , моменты затяжки Holden Cruze , ремень безопасности Daewoo Lacetti , подушка безопасности Daewoo Lacetti , моменты затяжки Daewoo Lacetti , ремень безопасности Chevrolet Premiere , подушка безопасности Chevrolet Premiere , моменты затяжки Chevrolet Premiere , ремень безопасности Chevrolet Cruze , подушка безопасности Chevrolet Cruze , моменты затяжки Chevrolet Cruze
3. Ремни безопасности
Натяжитель бокового ремня безопасности водителя или пассажира
Снятие и установка
Внимание:
Для предотвращения случайного срабатывания и опасности травмирования запрещается выбрасывать не сработавший модуль преднатяжителя ремня безопасности вместе с обычными производственными отходами. В не сработавшем модуле преднатяжителя ремня безопасности содержатся вещества, которые могут вызвать тяжелые заболевания или нанести травмы, если во время утилизации будет нарушена герметизация модуля. Для безопасной утилизации не сработавших модулей преднатяжителей необходимо выполнить следующую процедуру. Несоблюдение следующих методов утилизации может представлять нарушение национального или местного законодательства.
1. Снять верхнюю облицовку центральной стойки кузова.
2. Снять верхнюю накладку наружного механизма регулировки наклона спинки переднего сиденья.
3. Отвернуть болт (1) крепления ремня безопасности переднего сиденья. Момент затяжки болта 9 Н·м.
4. Отвернуть болт (2) направляющей скобы катушки ремня безопасности. Момент затяжки болта 45 Н·м.
5. Снять фиксатор (3) направляющей плечевого ремня безопасности переднего сиденья.
6. Отвернуть болт (4) натяжителя плечевого ремня безопасности переднего сиденья в сборе. Момент затяжки болта 45 Н·м.
7. Снять натяжитель (5) бокового ремня безопасности переднего сиденья в сборе.
8. Установка производится в последовательности обратной снятию.
Замок ремня безопасности водителя или пассажира
Снятие и установка
2. Отвернуть болт (1) замка ремня безопасности переднего сиденья. Момент затяжки болта 45 Н·м.
3. Снять замок (2) ремня безопасности переднего сиденья в сборе.
4. Установка производится в последовательности обратной снятию.
Замок заднего ремня безопасности
Снятие и установка
1. Снять подушку заднего сиденья.
2. Отвернуть гайка (1) заднего кронштейна заднего сиденья. Момент затяжки 45 Н·м.
3. Снять замок (2) заднего ремня безопасности в сборе.
4. Установка производится в последовательности обратной снятию.
Плечевой центральный ремень безопасности заднего сиденья
Снятие и установка
1. Снять подушку и обивку спинки правого заднего сиденья.
2. Отвернуть гайку (1) плечевого центрального ремня безопасности заднего сиденья. Момент затяжки гайки 45 Н·м.
3. Снять плечевой центральный ремень (2) безопасности заднего сиденья в сборе.
4. Установка производится в последовательности обратной снятию.
Плечевой ремень безопасности заднего сиденья
Снятие и установка
1. Снять боковую облицовочную панель кузова.
2. Снять облицовочную панель задней стойки стекла.
3. Отвернуть болт (1) крепления плечевого ремня безопасности заднего сиденья. Момент затяжки болтов 45 Н·м.
4. Отвернуть болт (2) натяжителя плечевого ремня безопасности заднего сиденья. Момент затяжки болтов 45 Н·м.
5. Снять плечевой ремень (3) безопасности заднего сиденья в сборе.
6. Установка производится в последовательности обратной снятию.
Устройство для регулировки направляющей плечевого ремня безопасности сиденья водителя или пассажира
Снятие и установка
1. Снять верхнюю облицовочную панель центральной стойки кузова.
2. Отвернуть болта (1) механизма регулировки направляющей плечевого ремня безопасности переднего сиденья (кол-во: 2). Момент затяжки болтов 45 Н·м.
3. Снять блок (2) механизма регулировки направляющей плечевого ремня безопасности переднего сиденья.
4. Установка производится в последовательности обратной снятию.
При покупке книги в PDF
1. Вы сможете скачать книгу сразу же после оплаты.
2. Книга будет скачана в формате PDF, и Вы сможете загрузить ее на любое устройство.
1. Все книги идеального качества, так как мы работаем с издательствами напрямую.
2. Электронные книги ничем не уступают бумажным и являются их полным аналогом.
3. Офисы нашей компании представлены в Украине, России и Польше, вы всегда можете обратиться к нам по конкретному адресу.
4. Все оплаты на сайте максимально защищены и происходят с помощью мировых платежных систем.
Примечание: Замена передних ремней безопасности показана на примере ремня безопасности водителя. Ремень безопасности переднего пассажира заменяют аналогично.
Разборка преднатяжителей ремней запрещается.
Не допускается падение катушек ремней с преднатяжителями и попадание в них воды и масла.
Не допускается воздействие на преднатяжители ремней температуры выше 95°С.
2. Подденьте край облицовки порога передней двери.
3. . и снимите облицовку порога, потянув ее вверх и преодолевая сопротивление пружинных держателей.
4. Отогните резиновый уплотнитель задней двери.
5. . подденьте край облицовки порога задней двери.
6. . и снимите облицовку, преодолевая сопротивление ее держателей.
7. Подденьте края нижней части облицовки средней стойки.
8. . и снимите облицовку, потянув ее вбок и преодолевая сопротивление держателей крепления.
Примечание: Для наглядности снятие облицовки нижней части средней стойки показано со снятым сиденьем водителя.
10. Подденьте нижний край верхней части облицовки средней стойки.
11. . и, потянув на себя и преодолевая сопротивление фиксаторов, отведите облицовку от средней стойки.
12. Пропустите в отверстие средней стойки язычок замка ремня.
13. . и кронштейн нижнего крепления ремня.
14. Снимите верхнюю часть облицовки средней стойки.
15. Выверните винт верхнего крепления ремня.
16. . и отведите ремень безопасности в сторону.
17. Преодолевая сопротивление фиксатора.
18. . отсоедините направляющую скобу.
19. Выверните болт крепления инерционной катушки.
20. . и отведите катушку в сторону.
21. Отжав пластиковый фиксатор..
22. . отсоедините колодку жгута проводов от преднатяжителя ремня безопасности.
24. Установите передний ремень безопасности и все снятые детали в порядке, обратном снятию.
Ремни безопасности Chevrolet Cruze / Daewoo Lacetti / Holden Cruze с 2009 года
Обычно пользователи нашего сайта находят эту страницу по следующим запросам:
ремень безопасности Holden Cruze , подушка безопасности Holden Cruze , моменты затяжки Holden Cruze , ремень безопасности Daewoo Lacetti , подушка безопасности Daewoo Lacetti , моменты затяжки Daewoo Lacetti , ремень безопасности Chevrolet Premiere , подушка безопасности Chevrolet Premiere , моменты затяжки Chevrolet Premiere , ремень безопасности Chevrolet Cruze , подушка безопасности Chevrolet Cruze , моменты затяжки Chevrolet Cruze
3. Ремни безопасности
Натяжитель бокового ремня безопасности водителя или пассажира
Снятие и установка
Внимание:
Для предотвращения случайного срабатывания и опасности травмирования запрещается выбрасывать не сработавший модуль преднатяжителя ремня безопасности вместе с обычными производственными отходами. В не сработавшем модуле преднатяжителя ремня безопасности содержатся вещества, которые могут вызвать тяжелые заболевания или нанести травмы, если во время утилизации будет нарушена герметизация модуля. Для безопасной утилизации не сработавших модулей преднатяжителей необходимо выполнить следующую процедуру. Несоблюдение следующих методов утилизации может представлять нарушение национального или местного законодательства.
1. Снять верхнюю облицовку центральной стойки кузова.
2. Снять верхнюю накладку наружного механизма регулировки наклона спинки переднего сиденья.
3. Отвернуть болт (1) крепления ремня безопасности переднего сиденья. Момент затяжки болта 9 Н·м.
4. Отвернуть болт (2) направляющей скобы катушки ремня безопасности. Момент затяжки болта 45 Н·м.
5. Снять фиксатор (3) направляющей плечевого ремня безопасности переднего сиденья.
6. Отвернуть болт (4) натяжителя плечевого ремня безопасности переднего сиденья в сборе. Момент затяжки болта 45 Н·м.
7. Снять натяжитель (5) бокового ремня безопасности переднего сиденья в сборе.
8. Установка производится в последовательности обратной снятию.
Замок ремня безопасности водителя или пассажира
Снятие и установка
2. Отвернуть болт (1) замка ремня безопасности переднего сиденья. Момент затяжки болта 45 Н·м.
3. Снять замок (2) ремня безопасности переднего сиденья в сборе.
4. Установка производится в последовательности обратной снятию.
Замок заднего ремня безопасности
Снятие и установка
1. Снять подушку заднего сиденья.
2. Отвернуть гайка (1) заднего кронштейна заднего сиденья. Момент затяжки 45 Н·м.
3. Снять замок (2) заднего ремня безопасности в сборе.
4. Установка производится в последовательности обратной снятию.
Плечевой центральный ремень безопасности заднего сиденья
Снятие и установка
1. Снять подушку и обивку спинки правого заднего сиденья.
2. Отвернуть гайку (1) плечевого центрального ремня безопасности заднего сиденья. Момент затяжки гайки 45 Н·м.
3. Снять плечевой центральный ремень (2) безопасности заднего сиденья в сборе.
4. Установка производится в последовательности обратной снятию.
Плечевой ремень безопасности заднего сиденья
Снятие и установка
1. Снять боковую облицовочную панель кузова.
2. Снять облицовочную панель задней стойки стекла.
3. Отвернуть болт (1) крепления плечевого ремня безопасности заднего сиденья. Момент затяжки болтов 45 Н·м.
4. Отвернуть болт (2) натяжителя плечевого ремня безопасности заднего сиденья. Момент затяжки болтов 45 Н·м.
5. Снять плечевой ремень (3) безопасности заднего сиденья в сборе.
6. Установка производится в последовательности обратной снятию.
Устройство для регулировки направляющей плечевого ремня безопасности сиденья водителя или пассажира
Снятие и установка
1. Снять верхнюю облицовочную панель центральной стойки кузова.
2. Отвернуть болта (1) механизма регулировки направляющей плечевого ремня безопасности переднего сиденья (кол-во: 2). Момент затяжки болтов 45 Н·м.
3. Снять блок (2) механизма регулировки направляющей плечевого ремня безопасности переднего сиденья.
4. Установка производится в последовательности обратной снятию.
При покупке книги в PDF
1. Вы сможете скачать книгу сразу же после оплаты.
2. Книга будет скачана в формате PDF, и Вы сможете загрузить ее на любое устройство.
1. Все книги идеального качества, так как мы работаем с издательствами напрямую.
2. Электронные книги ничем не уступают бумажным и являются их полным аналогом.
3. Офисы нашей компании представлены в Украине, России и Польше, вы всегда можете обратиться к нам по конкретному адресу.
4. Все оплаты на сайте максимально защищены и происходят с помощью мировых платежных систем.
Замена переднего ремня безопасности
Замена переднего ремня безопасности Chevrolet Cruze
Примечание: Замена передних ремней безопасности показана на примере ремня безопасности водителя. Ремень безопасности переднего пассажира заменяют аналогично.
Разборка преднатяжителей ремней запрещается.
Не допускается падение катушек ремней с преднатяжителями и попадание в них воды и масла.
Не допускается воздействие на преднатяжители ремней температуры выше 95°С.
2. Подденьте край облицовки порога передней двери.
3. . и снимите облицовку порога, потянув ее вверх и преодолевая сопротивление пружинных держателей.
4. Отогните резиновый уплотнитель задней двери.
5. . подденьте край облицовки порога задней двери. 6. . и снимите облицовку, преодолевая сопротивление ее держателей. 7. Подденьте края нижней части облицовки средней стойки.
8. . и снимите облицовку, потянув ее вбок и преодолевая сопротивление держателей крепления.
Примечание: Для наглядности снятие облицовки нижней части средней стойки показано со снятым сиденьем водителя.
10. Подденьте нижний край верхней части облицовки средней стойки.
11. . и, потянув на себя и преодолевая сопротивление фиксаторов, отведите облицовку от средней стойки.
12. Пропустите в отверстие средней стойки язычок замка ремня.
13. . и кронштейн нижнего крепления ремня.
14. Снимите верхнюю часть облицовки средней стойки.
15. Выверните винт верхнего крепления ремня.
16. . и отведите ремень безопасности в сторону.
17. Преодолевая сопротивление фиксатора.
18. . отсоедините направляющую скобу.
19. Выверните болт крепления инерционной катушки.
20. . и отведите катушку в сторону.
21. Отжав пластиковый фиксатор..
22. . отсоедините колодку жгута проводов от преднатяжителя ремня безопасности.
23. Снимите ремень. 24. Установите передний ремень безопасности и все снятые детали в порядке, обратном снятию.
Ремни безопасности, натяжители ремней безопасности. Как определить исправны ли?
Авео T300 разблокировка ремней безопасности после срабатывания пиропатрона
Как расклинить ремень безопасности после ДТП
Замена заднего ремня безопасности
Замена заднего ремня безопасности Chevrolet Cruze
Примечание: В данном разделе показано только снятие заднего сиденья и замков ремней безопасности среднего и левого пассажиров заднего сиденья. Сиденье и замок ремня безопасности правого пассажира заднего сиденья снимают аналогично.
3. Выверните болт нижнего крепления ремня.
4. . и отведите ремень с нижним кроплением в сторону.
5. Выверните винт крепления инерционной катушки.
6. . и извлеките катушку из полости кузова.
7. Установите задний ремень безопасности и все детали в порядке, обратном снятию.
Ремни безопасности, натяжители ремней безопасности. Как определить исправны ли?
Авео T300 разблокировка ремней безопасности после срабатывания пиропатрона
Как расклинить ремень безопасности после ДТП
Восстановление работоспособности преднатяжителей ремней после ДТП Шевроле Круз 2009-2012, удаление пиропатрона
К сожалению при проведении удаления пиропатронов на автомобиле я не производил съемку, так что буду пользоваться фотографиями найденными в сети.
Рис 1. Схема работы пиропатрона.
ВАЖНО! При снятии механизма, стараемся оставить максимальную длину ремня не затянутую в механизм, не даем ему сворачиваться дальше, т.к. при дальнейших работах нам потребуется вращать катушку, а вращаться она будет только в одну сторону, на сматывание.
Далее следует удалить накопитель шариков, на фото 2 показан стрелкой с номером 1. Если потрясти механизм, из него будет доноситься грохот. Крепится он на одной клепке и корпус обжат к механизму. Разжимаем фиксаторы и просто отламываем накопитель, он больше не понадобится! В нем будут находиться всевозможные шарики, выстрелившие из пиропатрона, удалям их тоже. После удаления накопителя образуется отверстие в корпусе, переворачиваем механизм так, что бы отверстие оказалось внизу и,потряхивая или постукивая по механизму (а лучше то и то) начинаем вращать катушку с ремнем, нужно сделать как минимум один оборот, потому что в механизме имеются остатки стопорных шариков, их следует удалить. Обычно остается 1-2 шара.Стрелкой с номером 2 показана крышка механизма преднатяжителя ремня. Для дальнейшей работы следует ее снять. Крепится она на пластиковых фиксаторах, снятие при помощи плоской отвертки, не составит труда.
Под крышкой находится храповой механизм преднатяжителя, в качестве стопора выступает механизм с шариком (фото 4). Следует отжать стопор от храповика и, не задевая храповик (т.к. он блокируется при легком прикосновении) подергать ремень, движения те же, как и при подклинившем ремне, если его начать резко доставать. Если все стопорные шары удалены из барабана, механизм начнет вращаться и выматывать ремень.Далее устанавливаем крышку и монтируем механизм на штатное место.При установке облицовки стоек крыши уделяем внимание пластиковым направляющим, которые вставляются в стойку, если не попасть в направляющую, вы помнете ее и клипсы.При монтаже верхней части облицовки, совмещаем механизм регулировки ремня по высоте с кнопкой на облицовочной панели, иначе работать не будет.Как установить обманку для контроллера SRS вместо пиропатрона, я опишу в следующей статье: Установка обманок преднатяжителей ремней и подушек безопасности Шевроле Круз 2009-2012
Примечание: В данном разделе показано только снятие заднего сиденья и замков ремней безопасности среднего и левого пассажиров заднего сиденья. Сиденье и замок ремня безопасности правого пассажира заднего сиденья снимают аналогично.
3. Выверните болт нижнего крепления ремня.
4. . и отведите ремень с нижним кроплением в сторону.
5. Выверните винт крепления инерционной катушки.
6. . и извлеките катушку из полости кузова.
7. Установите задний ремень безопасности и все детали в порядке, обратном снятию.
Ремни безопасности, натяжители ремней безопасности. Как определить исправны ли?
Авео T300 разблокировка ремней безопасности после срабатывания пиропатрона
Как расклинить ремень безопасности после ДТП
Замена переднего ремня безопасности
Замена переднего ремня безопасности Chevrolet Cruze
Примечание: Замена передних ремней безопасности показана на примере ремня безопасности водителя. Ремень безопасности переднего пассажира заменяют аналогично.
Разборка преднатяжителей ремней запрещается.
Не допускается падение катушек ремней с преднатяжителями и попадание в них воды и масла.
Не допускается воздействие на преднатяжители ремней температуры выше 95°С.
2. Подденьте край облицовки порога передней двери.
3. . и снимите облицовку порога, потянув ее вверх и преодолевая сопротивление пружинных держателей.
4. Отогните резиновый уплотнитель задней двери.
5. . подденьте край облицовки порога задней двери. 6. . и снимите облицовку, преодолевая сопротивление ее держателей. 7. Подденьте края нижней части облицовки средней стойки.
8. . и снимите облицовку, потянув ее вбок и преодолевая сопротивление держателей крепления.
Примечание: Для наглядности снятие облицовки нижней части средней стойки показано со снятым сиденьем водителя.
10. Подденьте нижний край верхней части облицовки средней стойки.
11. . и, потянув на себя и преодолевая сопротивление фиксаторов, отведите облицовку от средней стойки.
12. Пропустите в отверстие средней стойки язычок замка ремня.
13. . и кронштейн нижнего крепления ремня.
14. Снимите верхнюю часть облицовки средней стойки.
15. Выверните винт верхнего крепления ремня.
16. . и отведите ремень безопасности в сторону.
17. Преодолевая сопротивление фиксатора.
18. . отсоедините направляющую скобу.
19. Выверните болт крепления инерционной катушки.
20. . и отведите катушку в сторону.
21. Отжав пластиковый фиксатор..
22. . отсоедините колодку жгута проводов от преднатяжителя ремня безопасности.
23. Снимите ремень. 24. Установите передний ремень безопасности и все снятые детали в порядке, обратном снятию.
Ремни безопасности, натяжители ремней безопасности. Как определить исправны ли?
Авео T300 разблокировка ремней безопасности после срабатывания пиропатрона
Как расклинить ремень безопасности после ДТП
Шевроле круз как снять ремень безопасности
Замена переднего ремня безопасности
Замена передних ремней безопасности показана на примере ремня безопасности водителя. Ремень безопасности переднего пассажира заменяют аналогично.
Разборка преднатяжителей ремней запрещается.
Не допускается падение катушек ремней с преднатяжителями и попадание в них воды и масла.
Не допускается воздействие на преднатяжители ремней температуры выше 95 оС.
Сиденье водителя для наглядности снято.
3. Выверните два винта крепления направляющей ремня к центральной стойке.
4. Снимите декоративный колпачок с нижнего болта крепления ремня…
На болтах крепления ремня установлены шайбы и дистанционные втулки, не потеряйте их.
6. Откиньте декоративную накладку пряжки.
7. . и выверните болт верхнего крепления ремня.
8. Выверните винт крепления инерционной катушки…
9. . и извлеките катушку из стойки кузова.
10. Перед снятием замка переднего ремня безопасности разъедините колодку жгута проводов сигнальной лампы непристегнутого ремня безопасности (если вы снимаете ремень безопасности водителя).
11. Выверните болт крепления замка ремня безопасности к сиденью.
13.Установите передний ремень безопасности в порядке, обратном снятию.
Смотрите также:
Перед посадкой в автомобиль
ПРЕДУПРЕЖДЕНИЕ: • Убедитесь висправности ичистоте ламп наружных световых приборов, фонарей, систем штатной и аварийной сигнализации. Данные меры предосторожности способствуют предотвращению а .
Охлаждение
Максимальное охлаждение Используется для максимального охлаждения воздуха в салоне в жаркую погоду или при длительном нахождении автомобиля на солнце. 1. Приоткройте окна для выхода теплого воздуха .
Проверка уровня моторного масла
1. Припаркуйте автомобиль на ровной горизонтальной площадке. 2. После остановки двигателя подождите несколько минут, чтобы масло стекло в картер. При холодном двигателе время стекания масла увеличи .
Восстановление преднатяжителей ремней
Восстановление работоспособности преднатяжителей ремней после ДТП Шевроле Круз 2009-2012, удаление пиропатрона
К сожалению при проведении удаления пиропатронов на автомобиле я не производил съемку, так что буду пользоваться фотографиями найденными в сети.
Рис 1. Схема работы пиропатрона.
ВАЖНО! При снятии механизма, стараемся оставить максимальную длину ремня не затянутую в механизм, не даем ему сворачиваться дальше, т.к. при дальнейших работах нам потребуется вращать катушку, а вращаться она будет только в одну сторону, на сматывание.
Далее следует удалить накопитель шариков, на фото 2 показан стрелкой с номером 1. Если потрясти механизм, из него будет доноситься грохот. Крепится он на одной клепке и корпус обжат к механизму. Разжимаем фиксаторы и просто отламываем накопитель, он больше не понадобится! В нем будут находиться всевозможные шарики, выстрелившие из пиропатрона, удалям их тоже. После удаления накопителя образуется отверстие в корпусе, переворачиваем механизм так, что бы отверстие оказалось внизу и,потряхивая или постукивая по механизму (а лучше то и то) начинаем вращать катушку с ремнем, нужно сделать как минимум один оборот, потому что в механизме имеются остатки стопорных шариков, их следует удалить. Обычно остается 1-2 шара.Стрелкой с номером 2 показана крышка механизма преднатяжителя ремня. Для дальнейшей работы следует ее снять. Крепится она на пластиковых фиксаторах, снятие при помощи плоской отвертки, не составит труда.
Под крышкой находится храповой механизм преднатяжителя, в качестве стопора выступает механизм с шариком (фото 4). Следует отжать стопор от храповика и, не задевая храповик (т.к. он блокируется при легком прикосновении) подергать ремень, движения те же, как и при подклинившем ремне, если его начать резко доставать. Если все стопорные шары удалены из барабана, механизм начнет вращаться и выматывать ремень.Далее устанавливаем крышку и монтируем механизм на штатное место.При установке облицовки стоек крыши уделяем внимание пластиковым направляющим, которые вставляются в стойку, если не попасть в направляющую, вы помнете ее и клипсы.При монтаже верхней части облицовки, совмещаем механизм регулировки ремня по высоте с кнопкой на облицовочной панели, иначе работать не будет.Как установить обманку для контроллера SRS вместо пиропатрона, я опишу в следующей статье: Установка обманок преднатяжителей ремней и подушек безопасности Шевроле Круз 2009-2012
Читайте также:
