Как снять ремень безопасности на калине
Ремонт
Номера запчастей в каталоге
Если открыть каталог запасных частей, на странице под номером M9 можно найти следующий чертёж:
Детали и узлы Калины-2 в кузове хэтчбек
На рисунке цифрами обозначены:
Как видим, два передних ремня по конструкции различаются, так как имеют разные каталожные номера.
Замена передних ремней безопасности
Чтобы снять ремень безопасности, необходимо демонтировать не только верхнюю петлю крепления, но и боковую скобу, а также инерционную катушку. Действия желательно выполнять в стандартном порядке:
Каждому пункту соответствует одно фото:
Сборку узла производят в обратном порядке. Желаем успеха.
Задние ремни безопасности в универсале, замена
Предварительный этап перед демонтажем ремня
Боковые ремни, демонтаж
Средний ремень, демонтаж
Сборка производится в обратном порядке.
Усилие при затяжке винтов не должно превосходить 31 Н*м. Минимальное значение, притом, равно 18 Н*м.
Задние ремни безопасности в хэтчбеке, замена
Предварительный этап перед демонтажем ремня
Список действий по демонтажу обивки боковины:
Второй подготовительный этап перед демонтажем
Под накладками боковин находится механизм катушек. Каждая из них удерживается одним болтом, который выкручивают.
Инерционные катушки среднего и заднего левого ремня безопасности
Собирают все блоки и узлы в обратном порядке.
Используйте рекомендацию о значении момента силы из предыдущей главы.
Если у вас возникли проблемы с задними ремнями, сломался сам механизм или возникли другие неисправности, то эта инструкция по снятию будет довольно полезной, особенно для новичков. Ниже рассмотрим данный вид работы более детально и приведем фотографии для наглядности.
Подробное руководство по снятию механизма задних ремней безопасности на Ладе Калине
Первым делом нам необходимо открыть багажник, вынуть полку и снять пластиковую панель, с той стороны, где это необходимо. Она крепится на 4-х болтиках под крестовую отвертку, которые нам нужно выкрутить.
Затем идем в салон и откручиваем ремень, который крепится почти в самом низу около сиденья, на фото ниже показано это место:
Затем, идеи опять к багажнику и поднимаем пластиковую панель, которую мы открутили. Теперь нужно вынуть вставку изнутри, чтобы высвободить ремень безопасности, немного сдвинув пластмассовые фиксаторы-защелки, которые отмечены ниже стрелками:
Теперь, когда ремень ничего не держит, можно пропустить его сквозь отверстие в панели и снять саму панель, чтобы она нам не мешалась. Осталось всего лишь открутить две гайки крепления самого механизма, которые отмечены на картинке ниже:
И снимаем всю конструкцию вместе с ремнем. Если же необходимо снять верхний ремень, который находится на потолке в салоне сзади, достаточно открутить два болтика пластикового кожуха:
И открутить болт крепления механизма, удобнее всего это сделать головкой на 17.
Надеюсь, что описал все понятно, в любом случае, если что-то непонятно, задавайте свои вопросы ниже.
Прежде чем приступить к подробному описанию по замене ремней безопасности, ниже приведу перечень необходимых инструментов для выполнения данной работы:
- Отвертка крестовая и плоская
- Головка на 17 с воротком или трещоткой
Порядок демонтажа передних ремней на Калине:
- Первым делом необходимо снять пластиковые декоративные накладки на порогах автомобиля. Передняя накладка крепится пятью болтиками. Четыре снизу:
- И последний болт находится вверху, возле рычага открывания капота, на изгибе этой накладки:
- Сразу после этого простым движением руки снимаем этот кожух и вынимаем его, чтобы не мешался в процессе работы:
- Сразу после этого можно снять такую же деталь на заднем пороге, там тоже необходимо вывинтить 4 болта крепления:
- Затем выкручиваем ключом на 17 нижний болт крепления переднего ремня безопасности, предварительно поддев пластиковую заглушку:
- Затем можно извлекать центральный кожух, под которым находится коробка с механизмом возврата и блокировки ремня. Этот кожух нужно немного поддеть вверх и снять с защелок.
- После чего откручиваем крестовой отверткой два болта скобы, как показано на фото ниже:
- Далее, нижний болт крепления механизма ремня, который также крепится с помощью болта под ключ на 17:
- И осталось извлечь такой же сверху, предварительно плоской отверткой поддев накладку с защелок:
После проделывания всех вышеприведенных процедур можно смело без всяких усилий снимать ремни безопасности с вашей Калины и при необходимости замены, производим установку в обратном снятию порядке.
Замена защелки ремня безопасности
Чтобы снять защелку или замок, называйте как хотите, понадобится короткая крестовая отвертка и ключ на 17.
Комментарии: Избранное: 0
Шаг 1
В данном подразделе замена передних ремней безопасности показана на примере ремня безопасности водителя. Ремень безопасности переднего пассажира снимают и устанавливают аналогично. Сиденье водителя для наглядности снято.

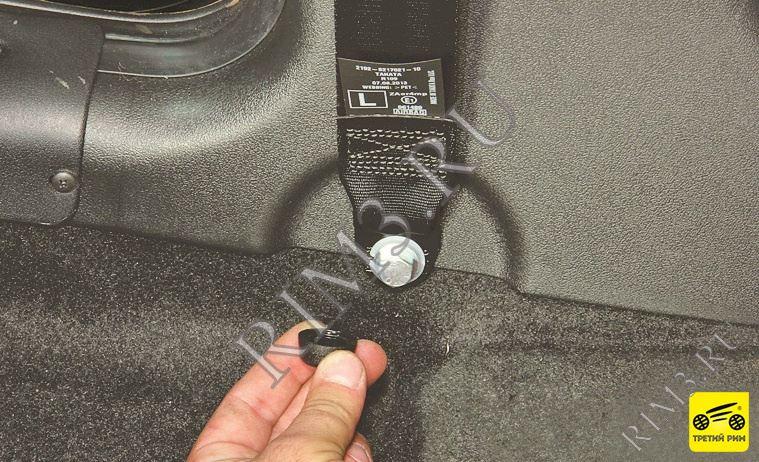

Шаг 2

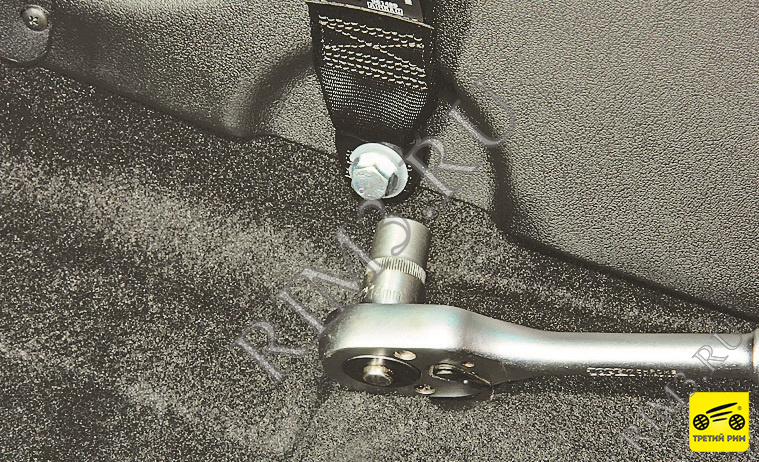

Шаг 3

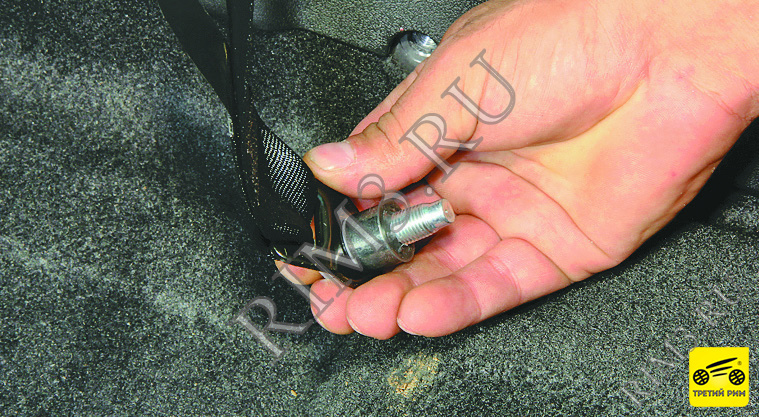

Шаг 4

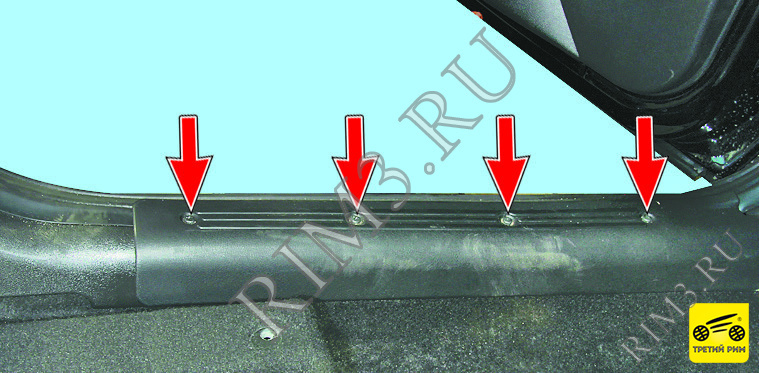

Шаг 5

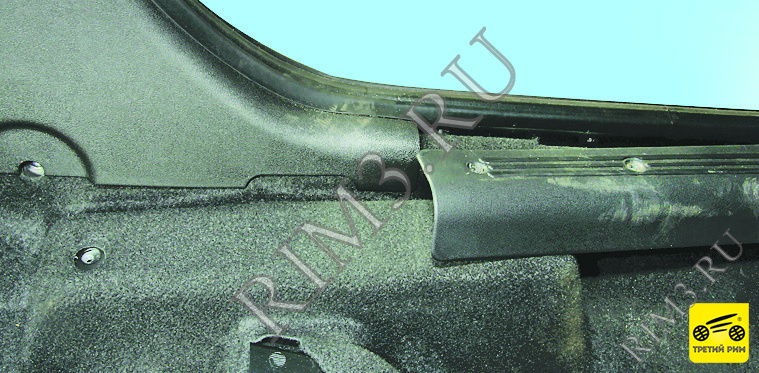

Шаг 6

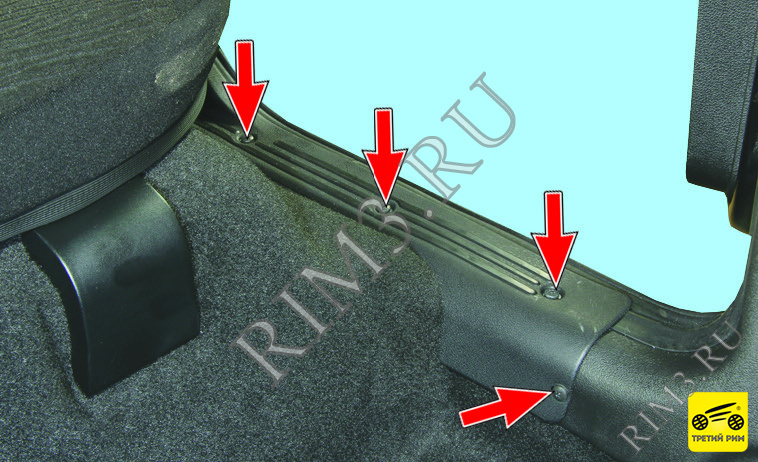

Шаг 7
Облицовки порога необходимо отсоединять потому, что они своими краями перекрывают нижнюю облицовку центральной стойки, под которой находится инерционная катушка ремня безопасности. Помимо этого одним из винтов крепления задней облицовки порога к кузову прикреплена и нижняя облицовка центральной стойки.

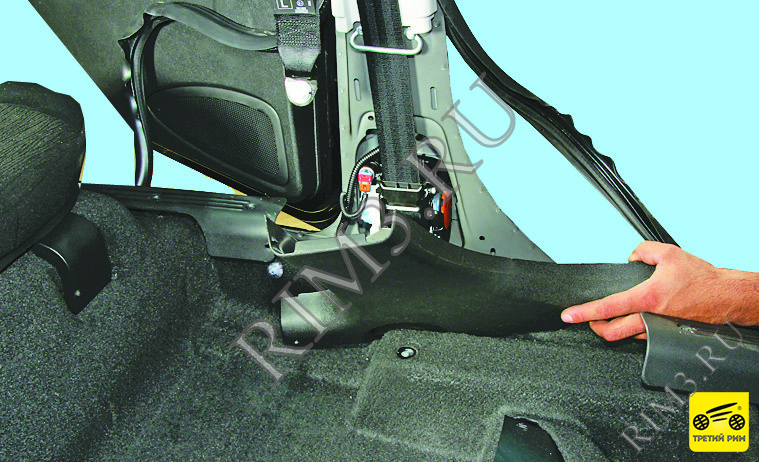

Шаг 8

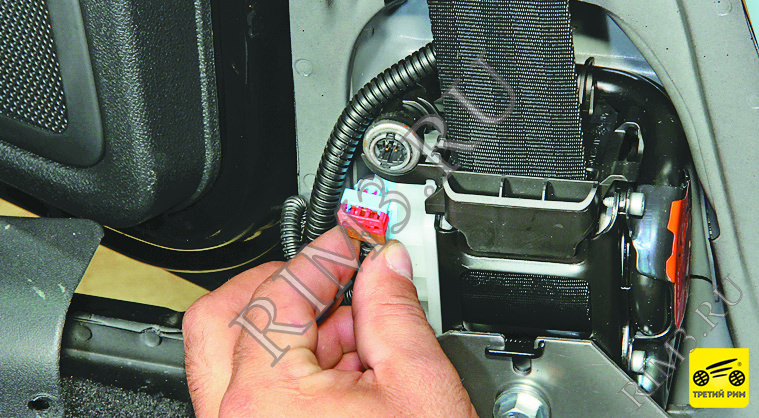

Шаг 9

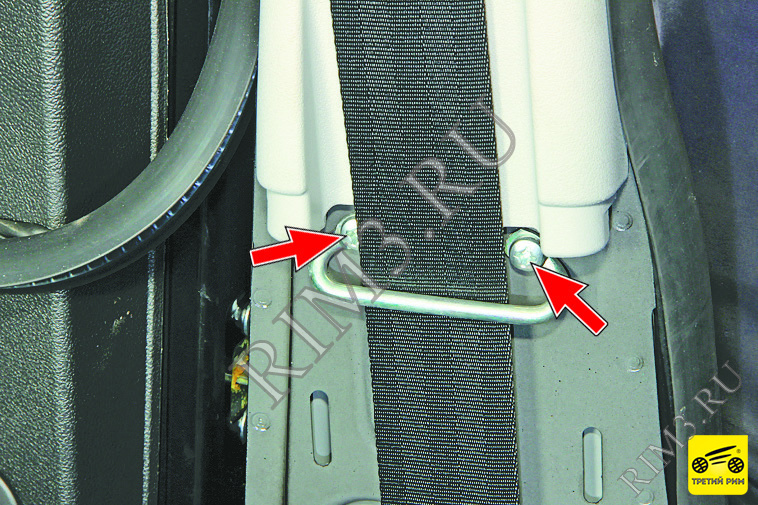

Шаг 10
9. Выверните один из двух винтов крепления направляющей ремня, ослабьте второй винт и поверните направляющую настолько, чтобы можно было вынуть из-под нее ремень.

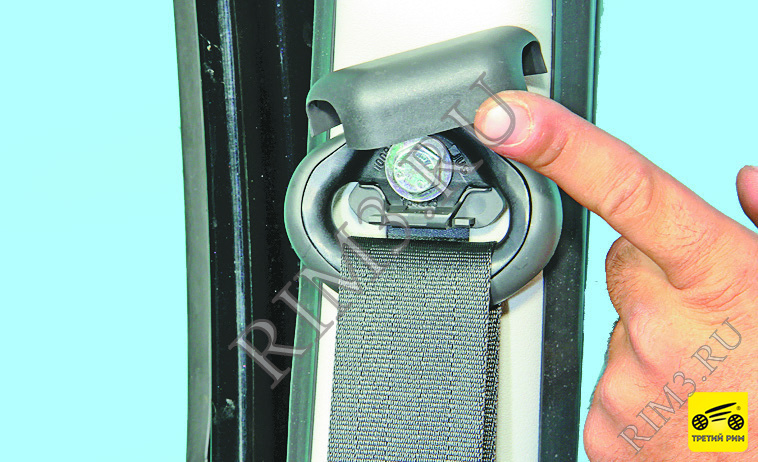

Шаг 11
Шаг 12

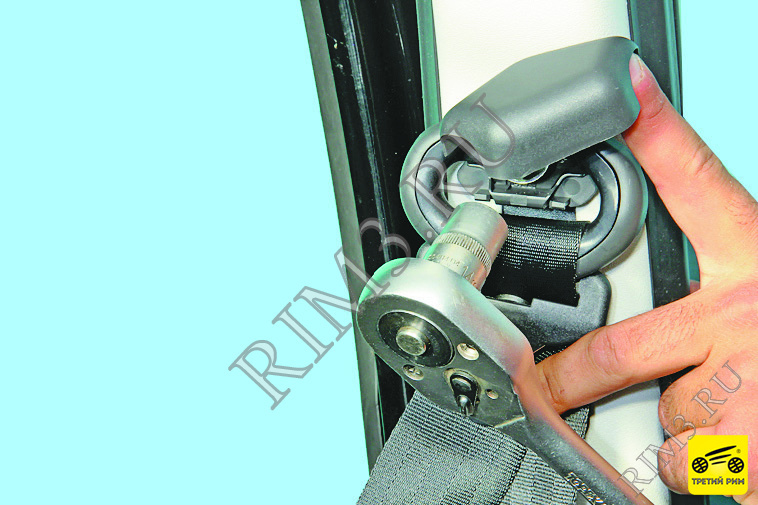

11. Выверните болт верхнего крепления ремня безопасности и отсоедините пряжку ремня от центральной стойки.

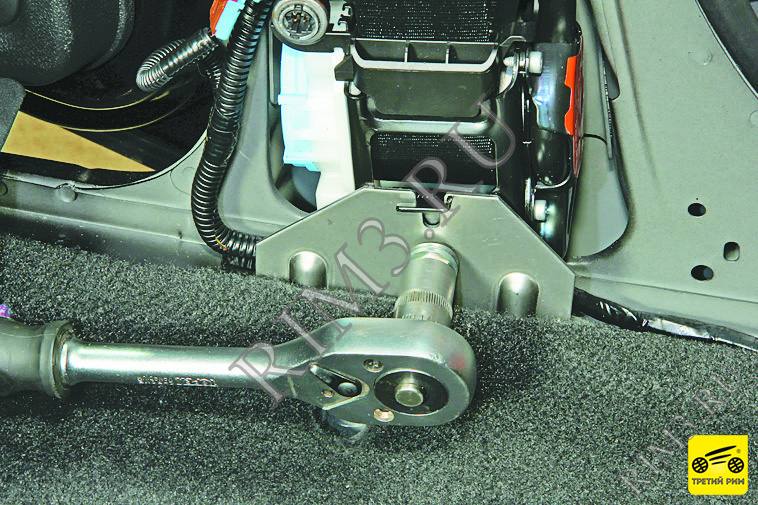

Шаг 13
12. Выверните болт крепления инерционной катушки ремня безопасности к кронштейну, извлеките катушку из проема центральной стойки и снимите ремень безопасности.
Шаг 14

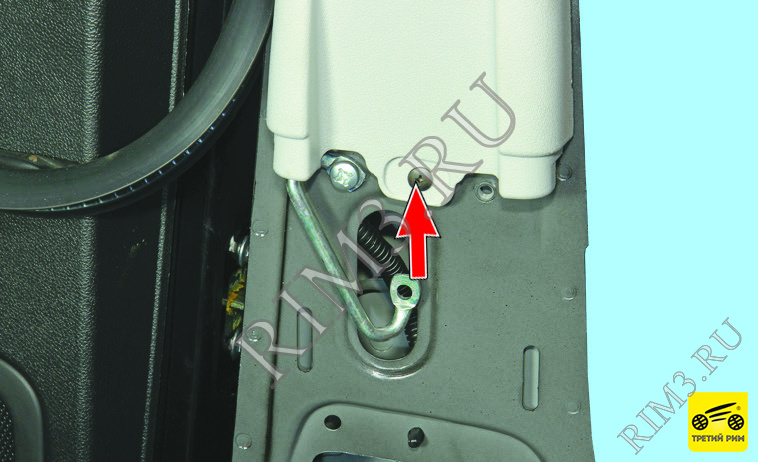

13. При необходимости замены кронштейна верхнего крепления ремня безопасности выверните винт крепления верхней облицовки центральной стойки…

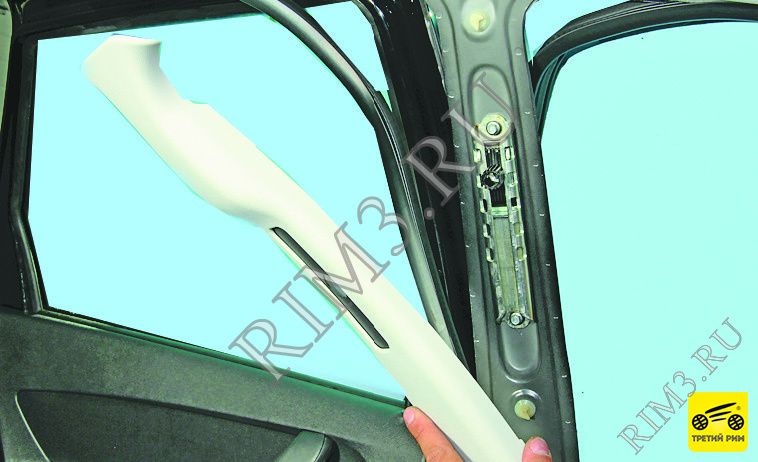

Шаг 15

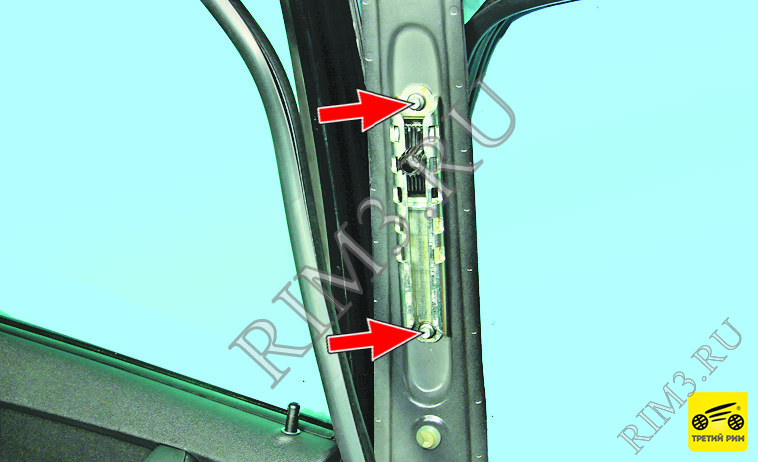

Шаг 16

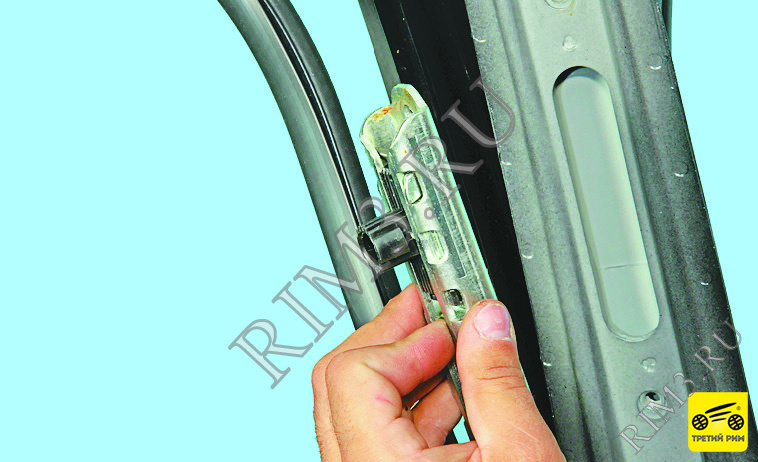

Шаг 17

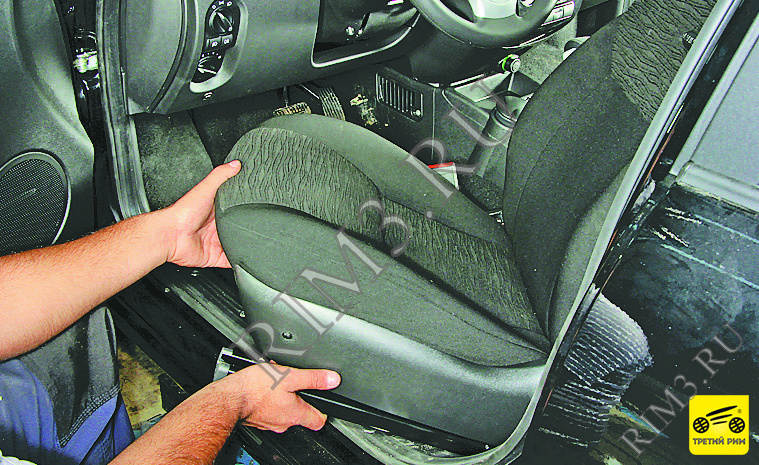

Шаг 18

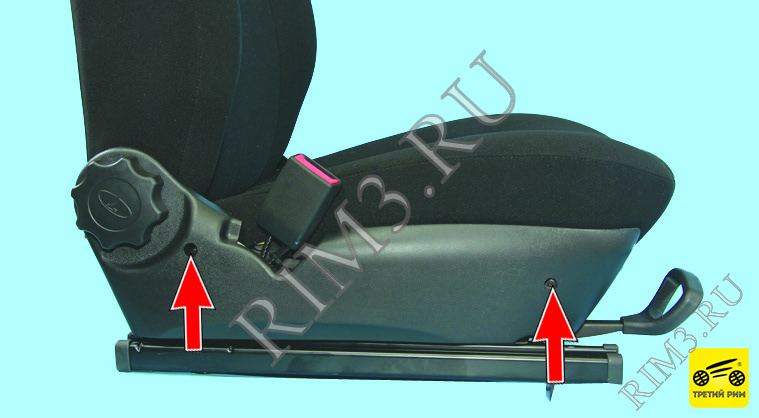

Шаг 19

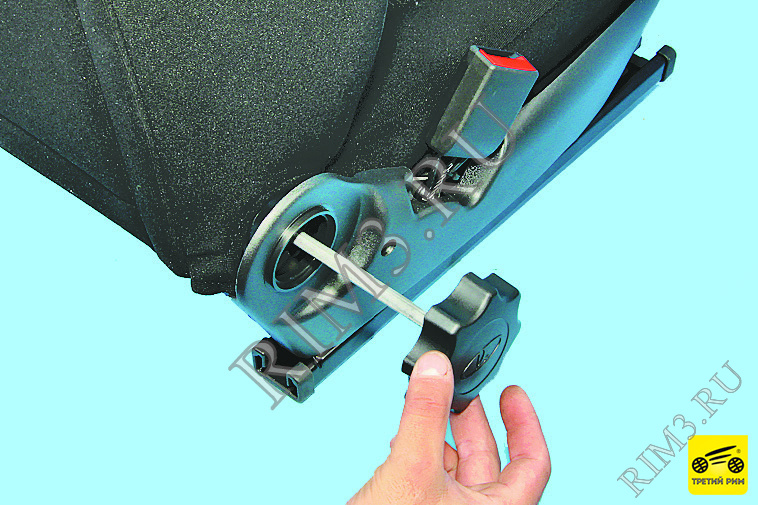

Шаг 20
Шаг 21

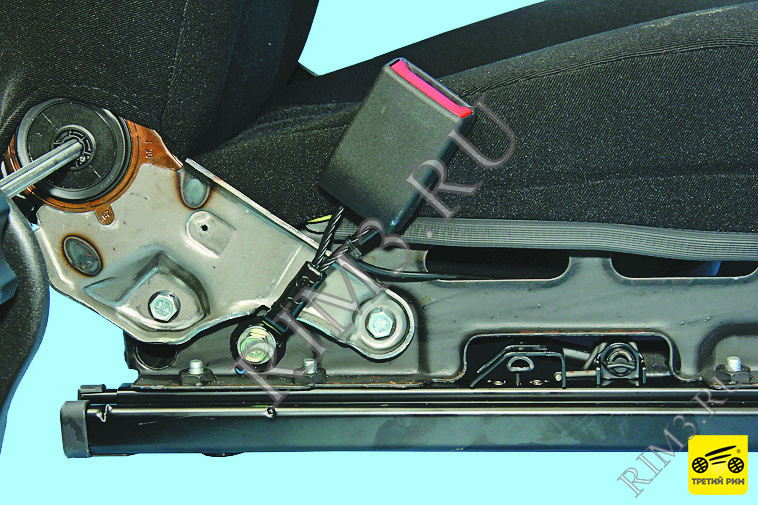

20. …и, отсоединив облицовку сиденья от салазок, поверните ее так, чтобы получить доступ к болту крепления замка ремня безопасности.

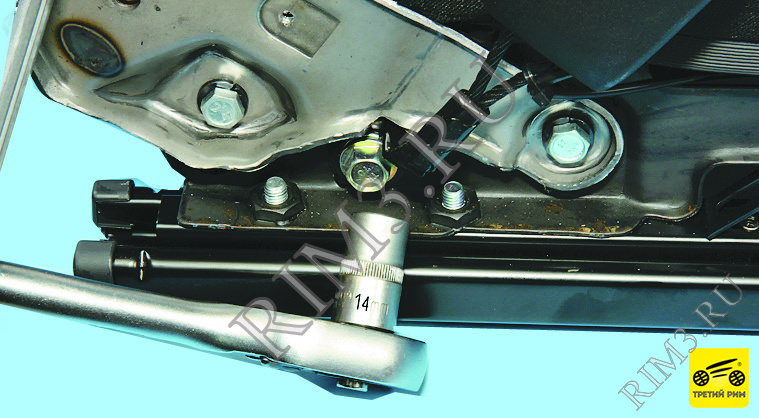

Шаг 22
Шаг 23

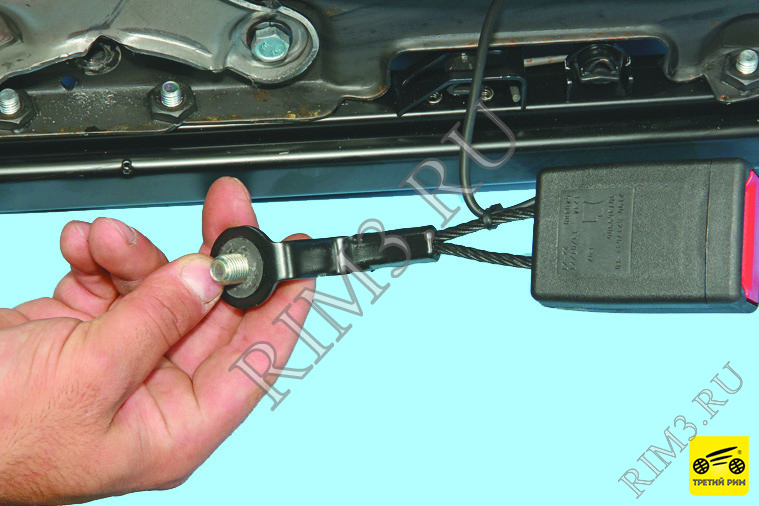

Шаг 24

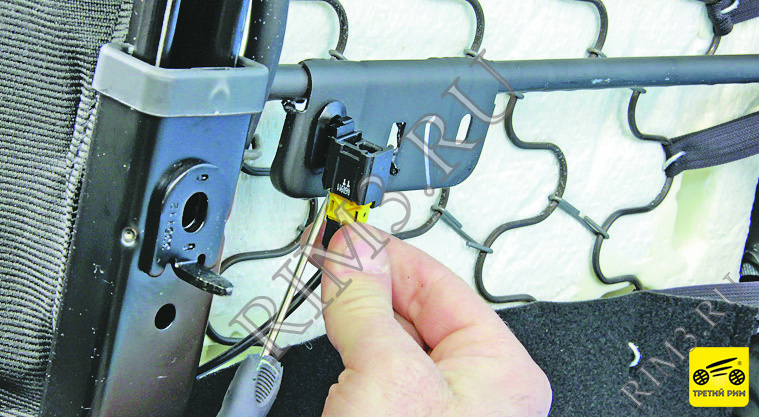

Шаг 25

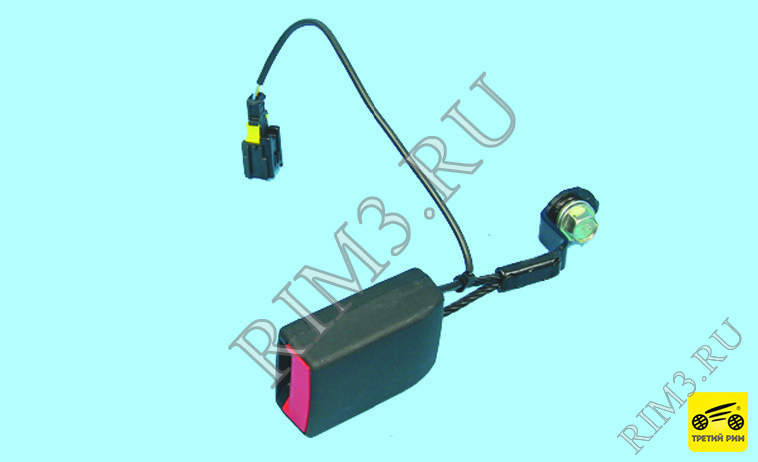

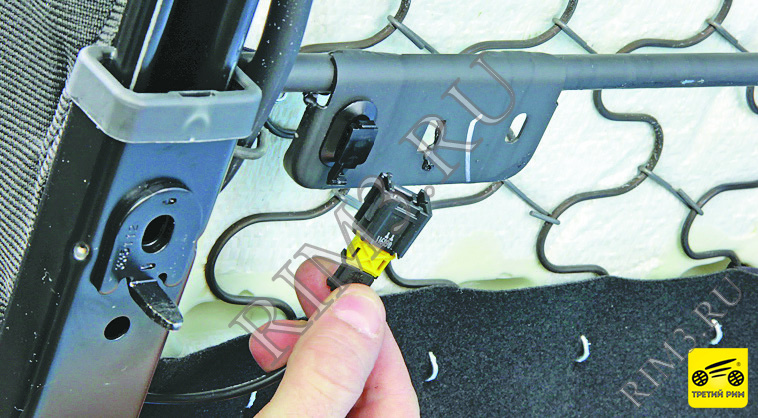

Шаг 26
25. Извлеките колодку через отверстие в каркасе сиденья и снимите замок перед него ремня безопасности.
Комментарии: Избранное: 0
Шаг 1
Работа показана на примере одновременного снятия ремней безопасности среднего и левого бокового пассажиров. Ремень правого бокового пассажира снимают отдельно теми же приемами. Разница — в отсутствии необходимости отсоединять крепления ремня среднего пассажира.

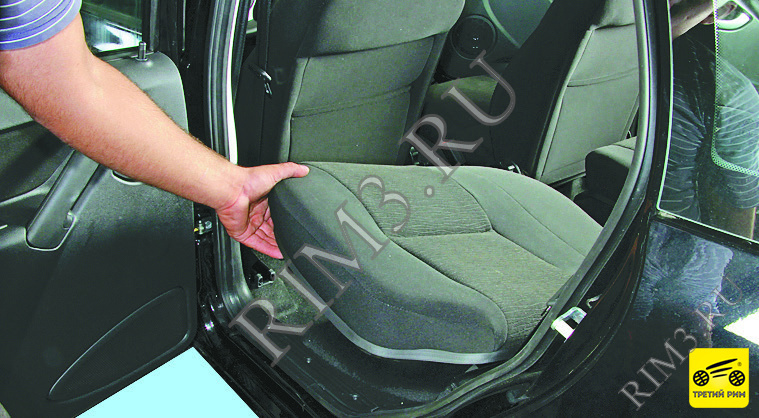

Шаг 2
Шаг 3

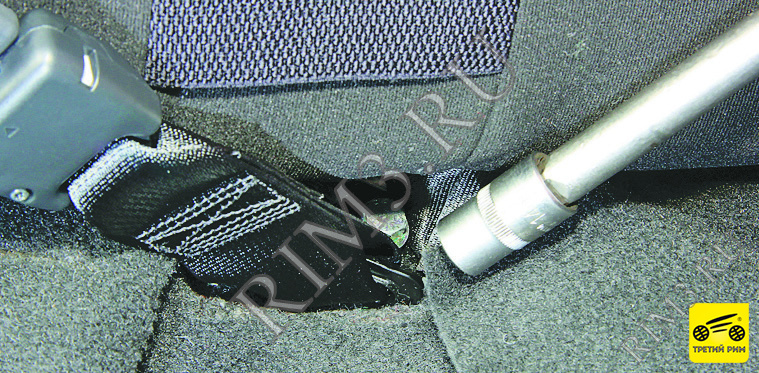

2. Выверните болт нижнего крепления ремня безопасности среднего пассажира и замка ремня безопасности бокового пассажира…

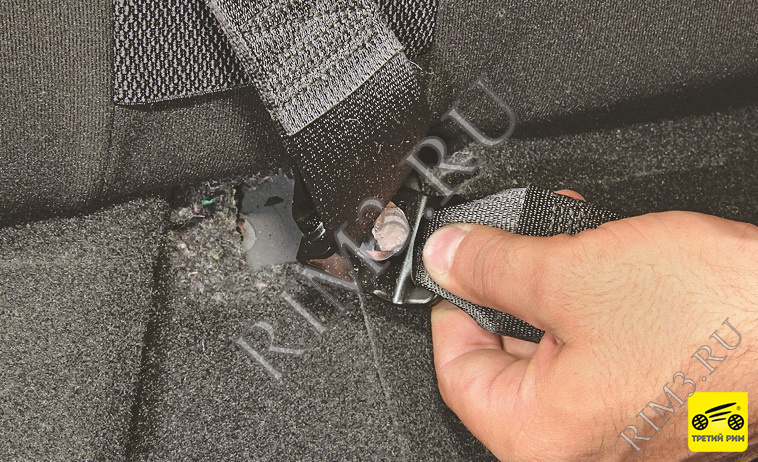

Шаг 4

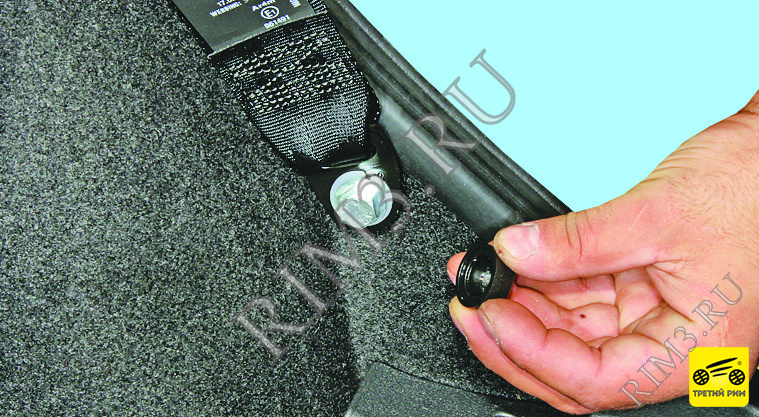

Шаг 5
Шаг 6

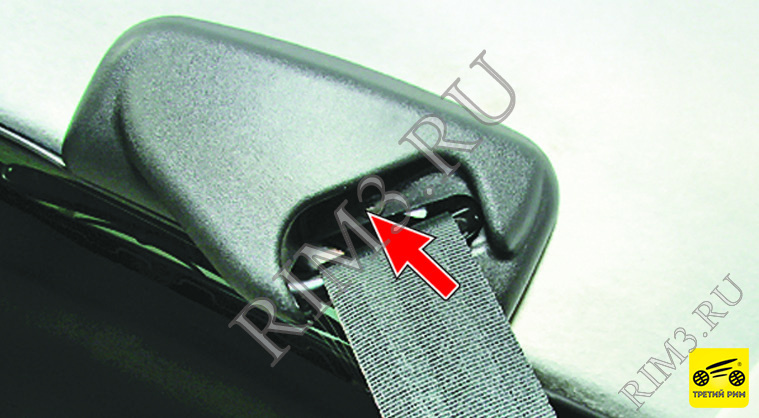

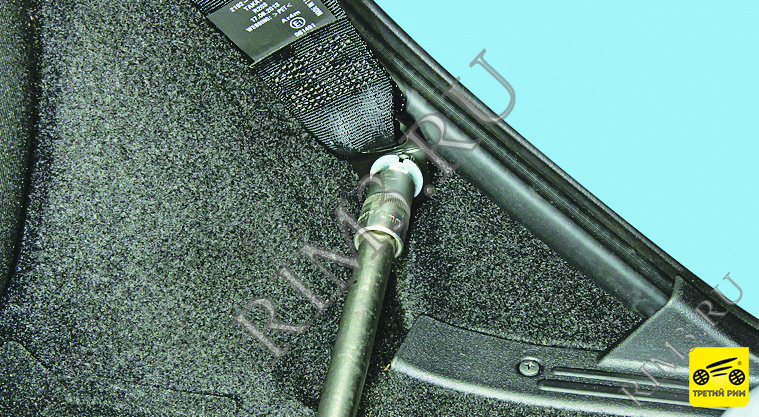

Шаг 7

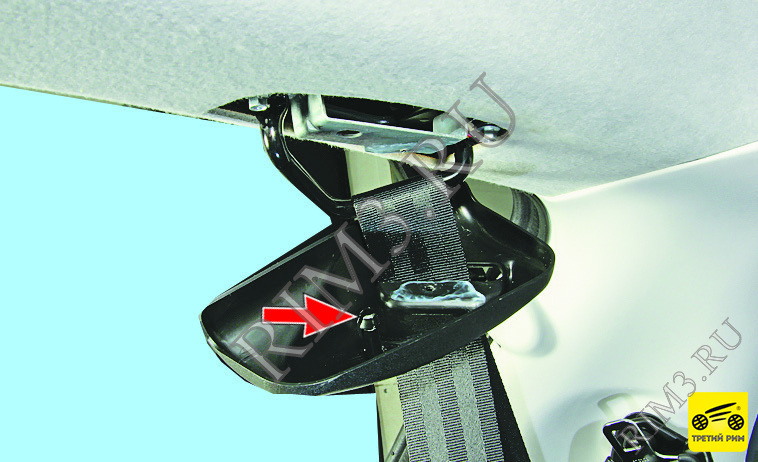

Шаг 8
7. …и отсоедините облицовку от кронштейна скобы, преодолевая сопротивление ее фиксатора (показан на фото стрелкой).
Шаг 9

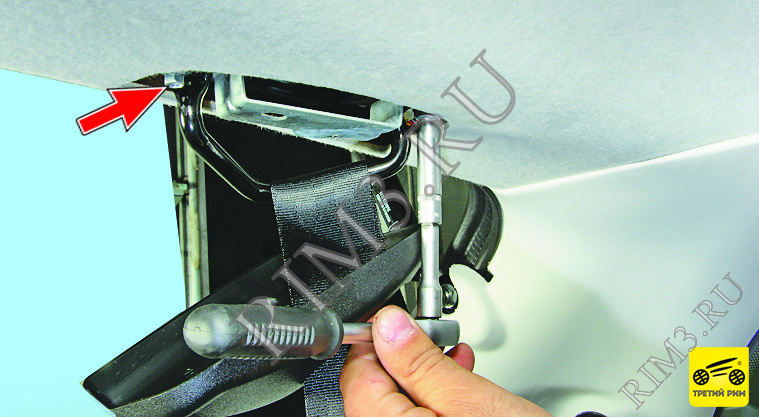

8. Выверните один из болтов крепления скобы, ослабьте затяжку второго болта (показан на фото стрелкой) на несколько оборотов…

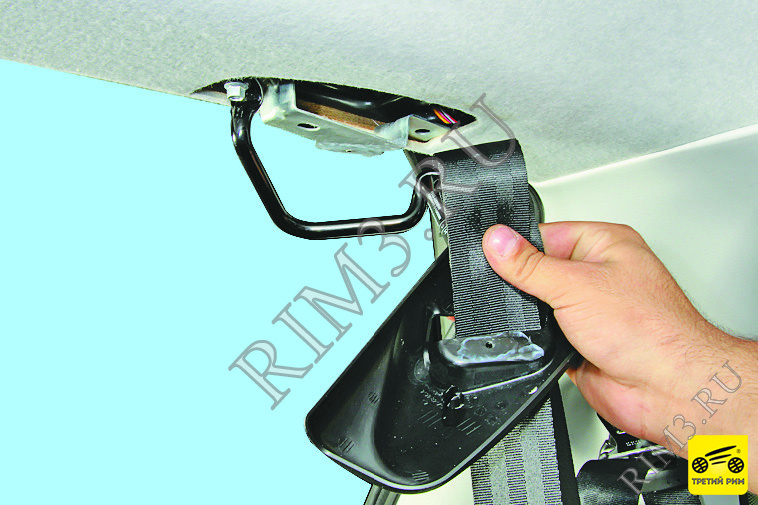

Шаг 10

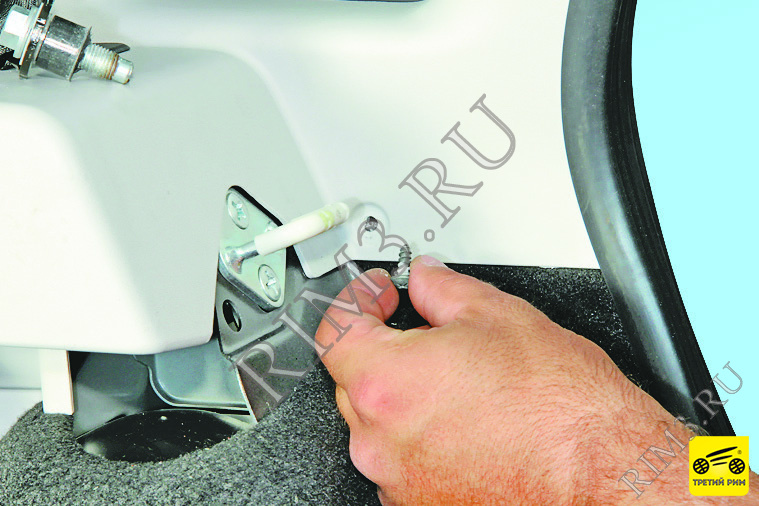

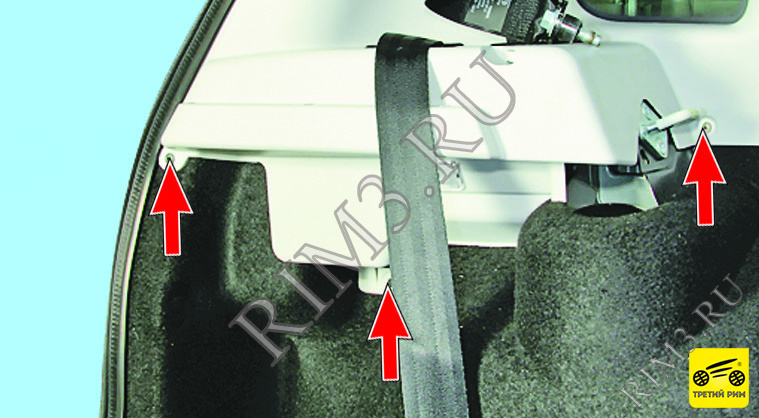

Шаг 11
Шаг 12
Шаг 13

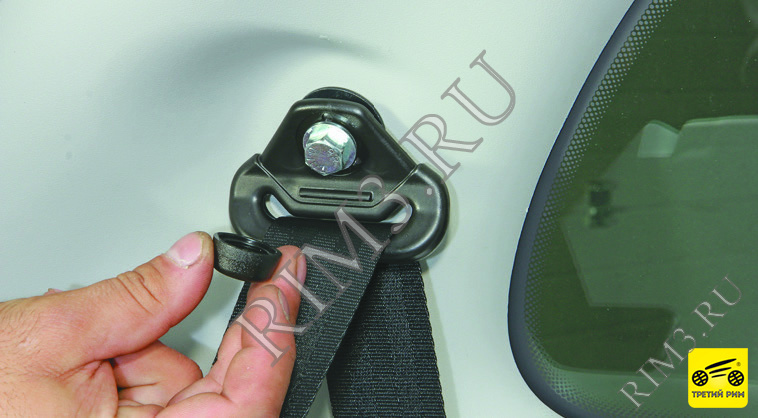

13. Снимите декоративный колпачок с болта верхнего крепления ремня безопасности бокового пассажира и, вывернув болт, отсоедините пряжку ремня от кузова.

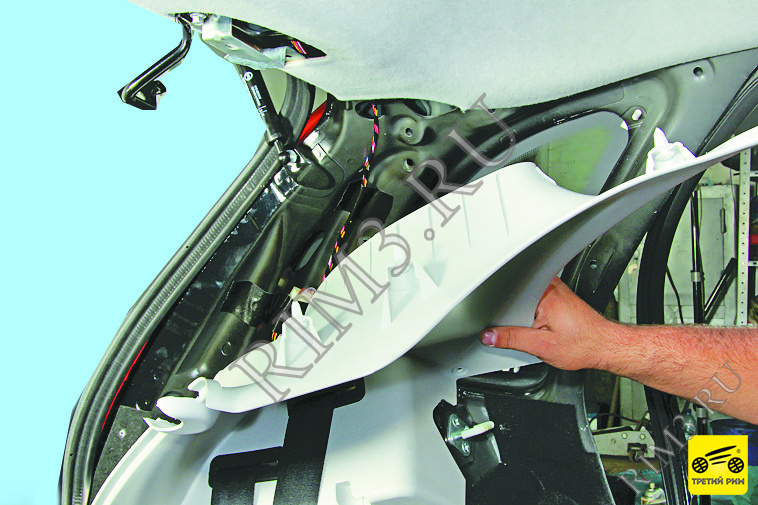

Шаг 14
Шаг 15

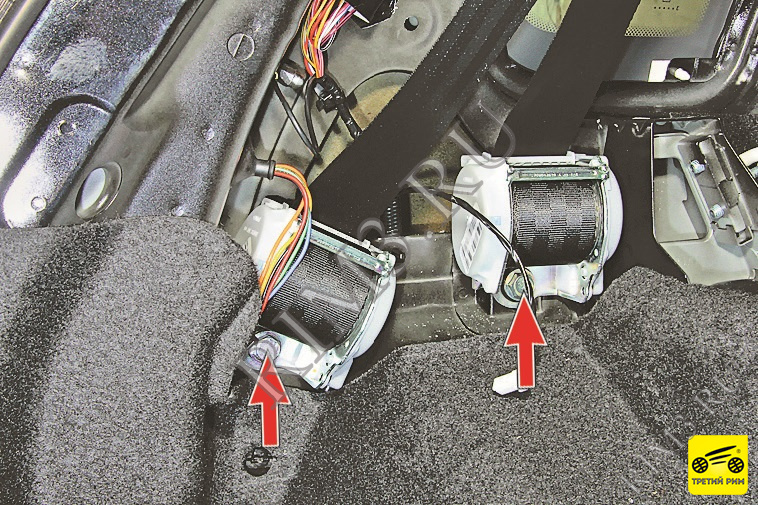

15. Выверните болты крепления инерционных катушек ремней безопасности среднего и бокового пассажиров к кузову.

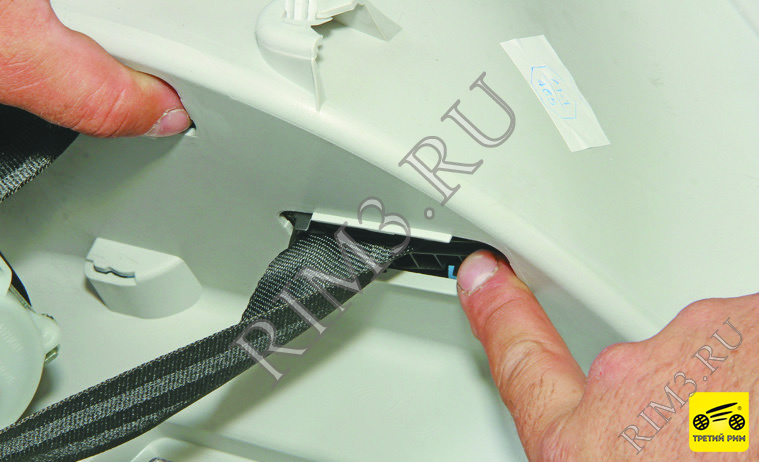

Шаг 16

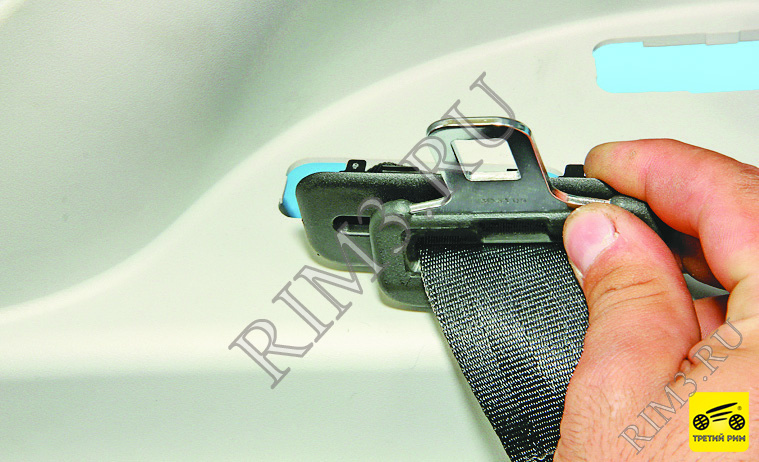

Шаг 17

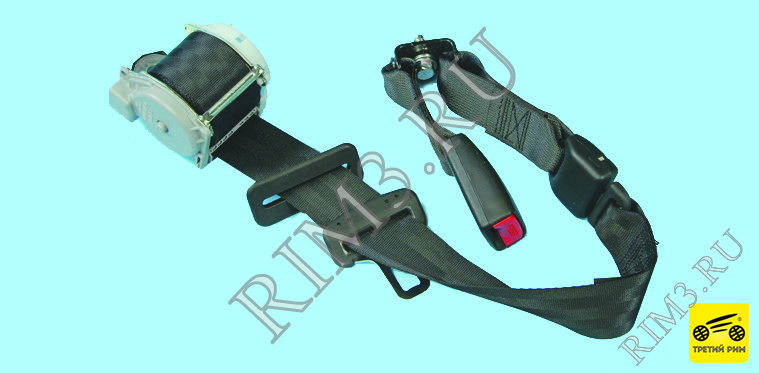

Шаг 18

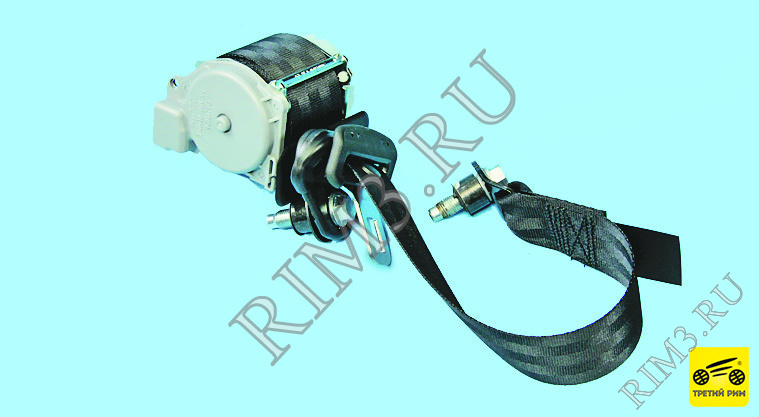

Шаг 19
