Как снять потолок форд фокус 1
1. Снимите панели отделки стоек "А". За дополнительной информацией обратитесь к главе Панель отделки стойки A имеющейся в этом разделе.
2. Отсоедините и открепите жгут электропроводки освещения салона и трубку омывателя от стойки "А".
3. Снимите панели отделки стоек "С". За дополнительной информацией обратитесь к главе Панель отделки стойки C имеющейся в этом разделе.
4. Снимите противосолнечные козырьки.
5. Снимите зажимы крепления противосолнечного козырька.
Автомобили без сдвижного люка крыши
6. Отсоедините лампу освещения салона.
7. Расстыкуйте электрические разъемы и снимите лампу освещения салона.
8. Снимите рамку лампы освещения салона.
Автомобили с механическим приводом люка крыши.
9. Используя подходящую отвертку, отсоедините лампу освещения салона от потолочной консоли.
10. Расстыкуйте электрические разъемы и снимите лампу освещения салона.
11. Снимите рукоятку регулятора сдвижного люка крыши.
12. Снимите потолочную консоль.
Автомобили с электроприводом люка крыши
13. ПРЕДОСТЕРЕЖЕНИЕ: Во избежание повреждений панель отделки потолочной консоли допускается оттягивать вниз только на расстояние, достаточное для отсоединения зажимов крепления.
Отсоедините панель отделки потолочной консоли от потолочной консоли.
- 1. Используя подходящую отвертку, отсоедините передние зажимы крепления.
- 2. Оттяните панель отделки потолочной консоли вниз, чтобы отсоединить боковые зажимы крепления.
- 3. Толкните панель отделки потолочной консоли вперед, чтобы отсоединить задние зажимы крепления.
14. Снимите панель отделки потолочной консоли.
- Расстыкуйте электрический разъем переключателя электропривода сдвижного люка крыши.
15. Используя подходящую отвертку, отсоедините лампу освещения салона от потолочной консоли.
16. Расстыкуйте электрические разъемы и снимите лампу освещения салона.
17. Отсоедините потолочную консоль от панели крыши.
18. Снимите потолочную консоль.
- 1. Отсоедините передние зажимы крепления.
- 2. Отсоедините боковые зажимы крепления.
- 3. Толкните потолочную консоль вперед, чтобы отсоединить задние зажимы крепления.
Автомобили со сдвижным люком крыши
19. Снимите уплотнитель люка крыши.
Автомобили, выпущенные до 03/2000 г.
20. Снимите пассажирские поручни.
- 1. Раскройте крышки винтов.
- 2. Выверните винты крепления.
Автомобили, выпущенные с 03/2000 г.
21. Раскройте крышки на пассажирских поручнях.
22. Используя подходящую плоскую отвертку 6 мм , снимите пассажирские поручни.
- Поверните отвертку на 90 градусов, чтобы освободить зажимы крепления.
4-дверные и 5-дверные варианты и "Универсал"
23. Снимите панели отделки обшивки потолка.
24. Отсоедините заднюю лампу освещения салона.
25. Расстыкуйте электрические разъемы и снимите заднюю лампу освещения салона.
26. Снимите панели отделки стойки "D".
27. ПРЕДОСТЕРЕЖЕНИЕ: Снимайте панель отделки под углом 45 градусов, чтобы не повредить зажимы панели отделки.
Снимите панели отделки обшивки потолка.
Все автомобили
28. Снимите задние зажимы крепления обшивки потолка.
29. Отсоедините заднюю трубку омывателя от обшивки потолка.
3-дверный, 5-дверный вариант и "Универсал"
30. Снимите обшивку потолка через проем задней двери багажного отделения.
4-дверный вариант
31. ПРИМЕЧАНИЕ: Наклоните спинку пассажирского сиденья, чтобы облегчить снятие обшивки потолка.
Снимите обшивку потолка через проем пассажирской двери.
Установка
1. Для установки выполните процедуру снятия в обратной последовательности.
Как снять обшивку потолка Форд Фокус 2 седан
Как снять ручку пассажира в салоне Ford Fusion
Шумоизоляция крыши Ford Focus в уровне Премиум. АвтоШум.
Ford Focus 1. Разборка дверной обшивки и нюансы работы механизма открывания двери.
1. Слейте хладагент из системы воздушного кондиционирования. За дополнительной информацией обратитесь к Разделу 412-00.
Все автомобили
2. Слейте охлаждающую жидкость из системы охлаждения. За дополнительной информацией обратитесь к Разделу 303-03.
3. Используя специальный инструмент, отсоедините шланги для охлаждающей жидкости от корпуса отопителя.
4. Опустите автомобиль.
5. Снимите панель приборов. За дополнительной информацией обратитесь к Разделу 501-12.
6. Используя специальный инструмент, отсоедините магистрали для хладагента от сердцевины испарителя (нагнетательный трубопровод показан снизу).
- Отбракуйте уплотнительные кольца круглого сечения.
7. Выверните левые и правые болт крепления внутренней поперечной балки. Снимите заглушки.
8. Снимите правые воздуховоды.
9. Выверните правые болты крепления внутренней поперечной балки.
- Открепите жгут электропроводки от внутренней поперечной балки.
10. Снимите левые воздуховоды
11. Отсоедините центральную коробку соединений (CJB) от внутренней поперечной балки.
12. Выверните левые болты крепления внутренней поперечной балки.
- Открепите жгут электропроводки от внутренней поперечной балки.
13. Снимите воздуховод.
- Открепите жгут электропроводки от внутренней поперечной балки.
14. Снимите левый и правый кронштейн внутренней поперечной балки (показана правая сторона).
15. Снимите вентиляционные воздуховоды задней ниши для ног.
16. Открепите жгут электропроводки от корпуса отопителя.
17. Выверните гайку крепления корпуса отопителя со стороны пассажира.
18. Выверните гайку крепления корпуса отопителя со стороны водителя.
19. Выверните правую гайку крепления корпуса отопителя.
20. Снимите корпус отопителя.
- Выверните левую гайку крепления корпуса отопителя.
Установка
Все автомобили
ПРИМЕЧАНИЕ: Процедура, применяемая при жалобах на плохую вентиляцию салона или запотевание окон.
1. Снимите облицовку заднего бампера. За дополнительной информацией обратитесь к Разделу 501-19.
2. Снимите крышку принудительного отвода воздуха (показана левая сторона).
- 1. Надавите на зажим блокировки на раме принудительного отвода воздуха и открепите раму.
- 2. Надавите на внутреннюю часть дефлектора принудительного отвода воздуха.
- 3. Освободите зажим на крышке принудительного отвода воздуха в нижней части и открепите крышку.
3. Установите новую крышку принудительного отвода воздуха.
4. Повторите шаги 2 и 3 для правой стороны автомобиля.
5. ПРИМЕЧАНИЕ: Установите новые уплотнительные кольца круглого сечения магистралей хладагента.
ПРИМЕЧАНИЕ: Перед установкой нанесите на уплотнительные кольца круглого сечения магистралей хладагента чистое охлаждающее масло.
1. Снимите панели отделки стоек "А". За дополнительной информацией обратитесь к главе Панель отделки стойки A имеющейся в этом разделе.
2. Отсоедините и открепите жгут электропроводки освещения салона и трубку омывателя от стойки "А".
3. Снимите панели отделки стоек "С". За дополнительной информацией обратитесь к главе Панель отделки стойки C имеющейся в этом разделе.
4. Снимите противосолнечные козырьки.
5. Снимите зажимы крепления противосолнечного козырька.
Автомобили без сдвижного люка крыши
6. Отсоедините лампу освещения салона.
7. Расстыкуйте электрические разъемы и снимите лампу освещения салона.
8. Снимите рамку лампы освещения салона.
Автомобили с механическим приводом люка крыши.
9. Используя подходящую отвертку, отсоедините лампу освещения салона от потолочной консоли.
10. Расстыкуйте электрические разъемы и снимите лампу освещения салона.
11. Снимите рукоятку регулятора сдвижного люка крыши.
12. Снимите потолочную консоль.
Автомобили с электроприводом люка крыши
13. Внимание: Во избежание повреждений панель отделки потолочной консоли допускается оттягивать вниз только на расстояние, достаточное для отсоединения зажимов крепления.
- 1. Используя подходящую отвертку, отсоедините передние зажимы крепления.
- 2. Оттяните панель отделки потолочной консоли вниз, чтобы отсоединить боковые зажимы крепления.
- 3. Толкните панель отделки потолочной консоли вперед, чтобы отсоединить задние зажимы крепления.
- Расстыкуйте электрический разъем переключателя электропривода сдвижного люка крыши.
15. Используя подходящую отвертку, отсоедините лампу освещения салона от потолочной консоли.
16. Расстыкуйте электрические разъемы и снимите лампу освещения салона.
- 1. Отсоедините передние зажимы крепления.
- 2. Отсоедините боковые зажимы крепления.
- 3. Толкните потолочную консоль вперед, чтобы отсоединить задние зажимы крепления.
Автомобили со сдвижным люком крыши
19. Снимите уплотнитель люка крыши.
Автомобили, выпущенные до 03/2000 г.
- 1. Раскройте крышки винтов.
- 2. Выверните винты крепления.
Автомобили, выпущенные с 03/2000 г.
21. Раскройте крышки на пассажирских поручнях.
- Поверните отвертку на 90 градусов, чтобы освободить зажимы крепления.
4-дверные и 5-дверные варианты и "Универсал"
23. Снимите панели отделки обшивки потолка.
24. Отсоедините заднюю лампу освещения салона.
25. Расстыкуйте электрические разъемы и снимите заднюю лампу освещения салона.
26. Снимите панели отделки стойки "D".
27. Внимание: Снимайте панель отделки под углом 45 градусов, чтобы не повредить зажимы панели отделки.
Снимите панели отделки обшивки потолка.
Все автомобили
28. Снимите задние зажимы крепления обшивки потолка.
29. Отсоедините заднюю трубку омывателя от обшивки потолка.
3-дверный, 5-дверный вариант и "Универсал"
30. Снимите обшивку потолка через проем задней двери багажного отделения.
4-дверный вариант
31. Примечание: Наклоните спинку пассажирского сиденья, чтобы облегчить снятие обшивки потолка.
Снимите обшивку потолка через проем пассажирской двери.
Установка
1. Для установки выполните процедуру снятия в обратной последовательности.
7 лет

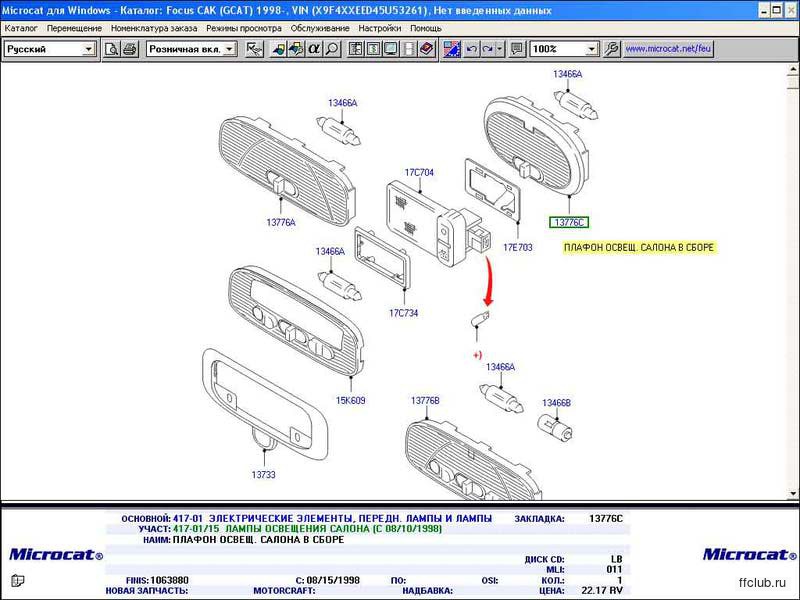

Нет у кого картинки, или фото, или из микрогада инфы, или ссылки на сайт где есть чего-нибудь про то, как выглядит или где расположен плафон подсветки салона у задних пассажиров?
Это только в Ghia бывает.
Идти вживую смотреть лениво, запомнить трудно.
| цитата: |
| Нет у кого картинки, или фото, или из микрогада инфы, или ссылки на сайт где есть чего-нибудь про то, как выглядит или где расположен плафон подсветки салона у задних пассажиров? |
Располоежн он сзади.
Как вглядит смотри файл тамже и его код.
Вседля FF1. Провода кидать от переднего плафона.
Round
Если снять обшивку потолка, изнутри есть выштамповка под место его установки, как и для плафонов под солнцезащитными козырьками.
Большое спасибо!
Буду думать.
Кстати, подскажите, пожалуйста, ссылку на документально описанный процесс снятия обшивки потолка.
предлагаю поднять тему в таком разрезе:
имею:
1. ФФ1 комфорт 2003
2. штатный передний плафон (с одним "ползунком") в штатном месте
3. гиевский передний плафон новый хороший недорого с ebay.de
хочу: свет для задних пассажиров
вопросы:
1. как лучше это сделать?
2. можно ли вкрячить передний плафон взад?
Афигеть, неужто еще кому интересно.
Как лучше сделать - вопрос к тем кто делал и сравнивал.
Я делал один раз. Сравнивать не с чем.
Купил гиевский плафон и поставил вперёд на место штатного, процедура очень простая.
Штатный плафон захотел поставить назад.
У меня Фокус в кузове hatchback, поэтому ковыряться с обшивкой сзади вполне возможно. Как придется корячиться, например, в седане - я не в курсе.
Сколько ни смотрел, никакой "выштамповки" под место установки заднего плафона не обнаружил, возможно, надо было для этого Ghia заказывать
Расстояние от обшивки до потолка достаточно мало, поэтому внутреннее пространство, чтобы установить плафон находится только в том месте, где недалеко крепится петли пятой двери.
Т.к. пластиковой рамочки, которая есть спереди вокруг плафона у меня не было, да и не очень то и хотелось, вырезал дырку в обшивке потолка по размеру штатного плафона. Разметил карандашиком по картону на обшивке. Резал острым ножом, резать легко - у обшивки с одной стороны картон, с другой типа велюр, внутре какой-то пенополиуретан или типа того, НО армированный волокном. Вот это волокно крепкое и режется только острым ножом.
Края получившейся дыры пропитал клеем. И для красоты, и чтоб не выкрашивался наполнитель обшивки, и герметичность, и эластичность и т.д. Клей Момент - только прозрачный, не помню точно по-моему "кристалл" называется его разновидность. Хорошо впитывается и образует правильный слой.
Электропитание брал с проводов над водительским местом.
Т.е. 3 провода, которые идут к штатному плафону спереди - проходят над водителем под обшивкой потолка.
Сделал красивый жгут, подключился к нужным проводам, повел провода назад. Чтобы жгут не тарабанил по крыше приклеил тем же клеем Момент к обшивке. Приклеил там, где уже были проложены и приклеены штатные провода сигналки к датчикам объема.
На другом конце провода с помощью клипс под плафонные клеммы, термоусадочных трубок разного диаметра, монтажной ленты (всё куплено в чип-и-дипе) сделал чумовой разъем, функционально точно как штатный, но на вид страшнее.
Инсталлировал плафон внутрь дыры в обшивке, подключил питание, всё проверил, заработало!
Осталось установить обшивку потолка на место и все пластиковые панели тоже.
Свет сзади ну очень помогает разыскивать всякую дребедень рассыпанную ребенком во время поездки.
Могу сфоткать плафон из салона - как получилось, если интересно кому и если не забуду.
1. Снимите панели отделки стоек "А". За дополнительной информацией обратитесь к главе Панель отделки стойки A имеющейся в этом разделе.
2. Отсоедините и открепите жгут электропроводки освещения салона и трубку омывателя от стойки "А".
3. Снимите панели отделки стоек "С". За дополнительной информацией обратитесь к главе Панель отделки стойки C имеющейся в этом разделе.
4. Снимите противосолнечные козырьки.
5. Снимите зажимы крепления противосолнечного козырька.
Автомобили без сдвижного люка крыши
6. Отсоедините лампу освещения салона.
7. Расстыкуйте электрические разъемы и снимите лампу освещения салона.
8. Снимите рамку лампы освещения салона.
Автомобили с механическим приводом люка крыши.
9. Используя подходящую отвертку, отсоедините лампу освещения салона от потолочной консоли.
10. Расстыкуйте электрические разъемы и снимите лампу освещения салона.
11. Снимите рукоятку регулятора сдвижного люка крыши.
12. Снимите потолочную консоль.
Автомобили с электроприводом люка крыши
13. ПРЕДОСТЕРЕЖЕНИЕ: Во избежание повреждений панель отделки потолочной консоли допускается оттягивать вниз только на расстояние, достаточное для отсоединения зажимов крепления.
Отсоедините панель отделки потолочной консоли от потолочной консоли.
- 1. Используя подходящую отвертку, отсоедините передние зажимы крепления.
- 2. Оттяните панель отделки потолочной консоли вниз, чтобы отсоединить боковые зажимы крепления.
- 3. Толкните панель отделки потолочной консоли вперед, чтобы отсоединить задние зажимы крепления.
14. Снимите панель отделки потолочной консоли.
- Расстыкуйте электрический разъем переключателя электропривода сдвижного люка крыши.
15. Используя подходящую отвертку, отсоедините лампу освещения салона от потолочной консоли.
16. Расстыкуйте электрические разъемы и снимите лампу освещения салона.
17. Отсоедините потолочную консоль от панели крыши.
18. Снимите потолочную консоль.
- 1. Отсоедините передние зажимы крепления.
- 2. Отсоедините боковые зажимы крепления.
- 3. Толкните потолочную консоль вперед, чтобы отсоединить задние зажимы крепления.
Автомобили со сдвижным люком крыши
19. Снимите уплотнитель люка крыши.
Автомобили, выпущенные до 03/2000 г.
20. Снимите пассажирские поручни.
- 1. Раскройте крышки винтов.
- 2. Выверните винты крепления.
Автомобили, выпущенные с 03/2000 г.
21. Раскройте крышки на пассажирских поручнях.
22. Используя подходящую плоскую отвертку 6 мм , снимите пассажирские поручни.
- Поверните отвертку на 90 градусов, чтобы освободить зажимы крепления.
4-дверные и 5-дверные варианты и "Универсал"
23. Снимите панели отделки обшивки потолка.
24. Отсоедините заднюю лампу освещения салона.
25. Расстыкуйте электрические разъемы и снимите заднюю лампу освещения салона.
26. Снимите панели отделки стойки "D".
27. ПРЕДОСТЕРЕЖЕНИЕ: Снимайте панель отделки под углом 45 градусов, чтобы не повредить зажимы панели отделки.
Снимите панели отделки обшивки потолка.
Все автомобили
28. Снимите задние зажимы крепления обшивки потолка.
29. Отсоедините заднюю трубку омывателя от обшивки потолка.
3-дверный, 5-дверный вариант и "Универсал"
30. Снимите обшивку потолка через проем задней двери багажного отделения.
4-дверный вариант
31. ПРИМЕЧАНИЕ: Наклоните спинку пассажирского сиденья, чтобы облегчить снятие обшивки потолка.
Снимите обшивку потолка через проем пассажирской двери.
Установка
1. Для установки выполните процедуру снятия в обратной последовательности.
Как снять обшивку потолка Форд Фокус 2 седан
Как снять ручку пассажира в салоне Ford Fusion
Шумоизоляция крыши Ford Focus в уровне Премиум. АвтоШум.
Ford Focus 1. Разборка дверной обшивки и нюансы работы механизма открывания двери.
Читайте также:
